РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ROS 550DB Mirka

ru Инструкции по эксплуатации 96-99

ексцентрикови шлайфмашини 125 мм (5 инча) и 150 мм (6 инча) 12,000 об./мин. (Вижте таблицата "Конфигурация/

Спецификации на продукта" за конкретния модел),

Инструкции за оператора

Производител/Доставчик

KWH Mirka Ltd. 66850 Jeppo, Финландия тел: [phone] факс: [phone]

Конфигурация/спецификации на продукта: Ексцентрикова шлайфмашина 12,000 об./мин.

Заявление о соответствии

KWH Mirka Ltd.

66850 Jepua, Finland

заявляют о о принятии на себя полной ответственности за то, что изделия

Круговые плоскошлифовальные машины 125 мм и 150 мм 12,000 об/мин (См. "Конфигурация/Спецификация продуктов",

таблица для соответствующей модели), к которым относится это заявление, должны соответствовать следующим стандартами или другим нормативным документам EN ISO 15744:2008. Согласно условиям 89/392/EEC с поправками Директив 91/368/EEC и

93/44/EEC 93/68/EEC и консолидирующей директивы 2006/42/EC

Jeppo 09.03.2016

MIRKA

Место и дата выпуска Организация Стефан Шёберг (Stefan Sjöberg), генеральный директор

Руководство оператора

Включает следующие разделы: Гарантия, Прочтите и запомните, Правильное применение инструмента, Рабочие места, Подготовка инструмента к работе, Инструкция по эксплуатации, Таблицы конфигурации/спецификаций изделия, Страница деталей, Перечень деталей, Комплекты запасных частей для шлифовальной машины, Устранение неисправностей, Инструкция по обслуживанию

Важно

Пожалуйста, внимательно прочитайте эту инструкцию перед установкой, эксплуатацией, обслуживанием или ремонтом инструмента. Храните эту инструкцию в безопасном доступном месте.

CE EAC

Производитель/Поставщик

KWH Mirka Ltd.

66850 Jeppo Finland

Тел.: + 358 20 760 2111

Требуемые средства индивидуальной защиты

Защитные очки Респираторы

Защитные перчатки Защита органов слуха

Рекомендуемый размер воздухопровода -

Минимум

10 mm 3/8 in

Рекомендуемая максимальная длина

шланга

8 meters 25 feet

Давление воздуха

Макс. рабочее давление 6.2 бар 90 psig Рекомендуемый минимум нет нет

Прочтите и запомните:

1) Общие правила гигиены и безопасности труда в промышленности, Часть 1910, которые можно заказать у Superintendent of Documents; Government Printing Office; Washington DC 240402 (Отдел документов Государственной типографии в г. Вашингтоне, штат Колумбия)
2) Правила техники безопасности при работе с переносными пневмоинструментами, ANSI B186.1, которые можно получить в American National Standards Institute, Inc; 1430 Broadway; New York, New York 10018 (Американский национальный институт стандартов в г. Нью-Йорке) 3) Региональные и местные нормативные акты.

Правильное применение инструмента

Эта шлифовальная машина предназначена для шлифования всех типов материалов, таких как металлы, дерево, камень, пластики и т.д. с использованием абразива, пригодного для этой цели. Не применяйте эту шлифовальную машину для ни для каких других целей, кроме указанных, не проконсультировавшись с производителем или с уполномоченным поставщиком производителя. Не применяйте подошвы, рассчитанные на рабочую скорость без нагрузки менее 12000 об/мин.

Рабочие места

Инструмент рассчитан на ручное применение. Рекомендуется работать с инструментом, стоя на твердом полу. Инструмент может находиться в любом положении, но перед работой оператор должен занять устойчивую позицию с надежным захватом и опорой и учитывать, что шлифовальная машина может развивать крутящий момент. См. раздел "Инструкция по эксплуатации"

Подготовка инструмента к работе

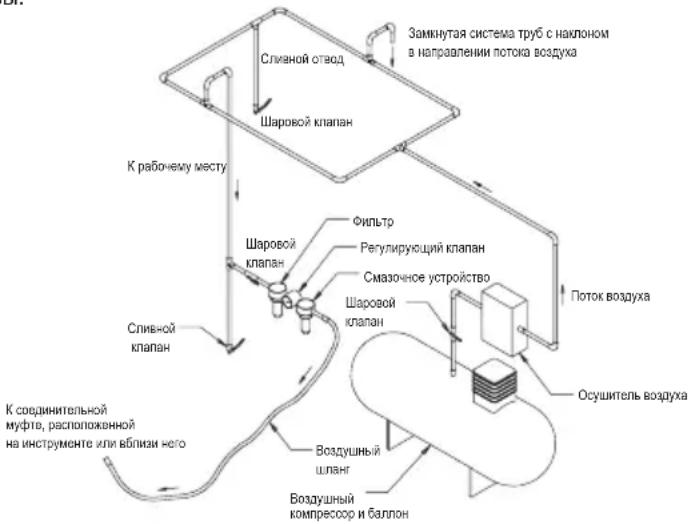

Используйте чистый смазанный подвод воздуха, дающий измеряемое давление на инструменте, равное 6,2 бар /90 PSI, когда инструмент работает при полностью нажатой ручке. Рекомендуется применять проверенные воздухопроводы диаметром 10 мм (3/8 дюйма) при максимальной длине 8 м (25 футов). Рекомендуется подсоединять инструмент к подводу воздуха, как показано на Рисунке 1. Не подсоединяйте инструмент к пневматической системе без легко доступного и легко управляемого вентиля отключения воздуха. Подвод воздуха должен быть смазан. Настоятельно рекомендуется применять воздушный фильтр, регулятор и смазчик (FRL), как показано на Рисунке 1, так как это обеспечит подачу к инструменту чистого воздуха с капельками масла. Описание такого оборудования можно получить от Вашего поставщика. Если такое оборудование не применяется, инструмент надо смазывать вручную. Для ручной смазки инструмента отсоедините воздухопровод и закапайте в отверстие (входное) шланга машины 2-3 капли подходящего масла для пневматических двигателей, например, Fuji Kosan FK-20, Mobil ALMO 525 или Shell TORCULA® 32. Снова подсоедините инструмент к подводу воздуха и дайте инструменту поработать несколько секунд на малой скорости для обеспечения циркуляции масла. Если инструмент используется часто, смазывайте его ежедневно. Смажьте его, если он начнет работать медленнее или терять мощность.

Рекомендуется поддерживать давление на работающем инструменте, равное 6,2 бар/90 PSI. Инструмент может работать при меньшем давлении, но ни в коем случае не превышающем 6,2 бар (90 psig).

Инструкция по эксплуатации

1) Прочитайте все инструкции перед использованием этого инструмента. Все операторы должны быть полностью обучены работе с ним и осведомлены об этих правилах безопасности. Любое обслуживание или ремонт должны осуществляться квалифицированным персоналом.

2) Убедитесь, что инструмент отсоединен от линии подачи воздуха. Выберите подходящий абразив и закрепите его на подошве. Будьте внимательны и закрепляйте абразив по центру подошвы.

3) Всегда применяйте средства защиты при работе с инструментом.

4) При шлифовании всегда помещайте инструмент на место работы и затем запускайте его. Всегда отводите инструмент от места работы перед остановкой. Это предотвратит образование выемок на месте работы в результате избыточной скорости абразива.

5) Всегда отсоединяйте подвод воздуха от шлифовальной машины перед установкой, регулировкой или удалением абразива или опоры.

6) Всегда занимайте устойчивое положение с твердой опорой для ног и будьте готовы к появлению крутящего момента, развиваемого шлифовальной машиной.

7) Правильно подбирайте запасные части.

8) Всякий раз необходимо удостовериться, что шлифуемый материал твердо закреплен и не сдвинется.

9) Регулярно проверяйте шланги и крепления на износ. Не переносите инструмент, держа его за шланг. Будьте осторожны, чтобы не допустить пуск инструмента при его переноске при подключенной подаче воздуха.

10) Пыль может быть взрывоопасной. Мешок для сбора пыли необходимо чистить или менять ежедневно. Чистый или новый мешок будет гарантировать работу в оптимальном режиме.

11) Не превышайте рекомендованного максимума давления. Применяйте рекомендованные средства защиты.
12) Инструмент не является электрически изолированным. Не применяйте его в местах, где есть возможность его контакта с электричеством, газовыми трубами, водопроводными трубами и т.д. Проверяйте рабочую зону перед началом работы.
13) Принимайте меры против попадания в движущиеся части инструмента одежды, волос, ветоши и т.д. В случае попадания они притянут тело к месту работы и движущимся частям машины, что может быть очень опасно.
14) Во время работы держите руки вдали от вращающейся подошвы.
15) Если инструмент кажется неисправным, немедленно прекратите его использование и организуйте обслуживание и ремонт.
16) Не допускайте работы инструмента вхолостую, если не приняты меры по защите людей или предметов от срыва абразива или подошвы

Конфигурация/Спецификация продукта: Круговая плоскошлифовальная машина 12000 об/мин

Окруж-ность	Тип вакуума	Размер подошвы мм дюймы	Модель No	Нетто вес продукта кг (фунты)	Высота мм (дюймы)	Длина мм (дюймы)	*Уровень шума dBA	Мощность ватты (л.с.)	Потребление воздуха л/мин (кв.ф/мин)	*Уровень вибрации м/с ^2	*Фактор Неуверенности К m/s ^2
2,5 mm (3/32 in.)	Без вакуума	125 (5)	ROS525NV 0,72	(1,59) 82,9	(3,26) 148,4	(5,84) 79,0 209	(0,28) 481	(17) 2,10 1,10
		150 (6)	ROS625NV 0,76	(1,68) 82,9	(3,26) 161,1	(6,34) 83,0 209	(0,28) 481	(17) 3,30 1,70
	Центральный вакуум	125 (5)	ROS525CV 0,78	(1,72) 87,7	(3,45) 148,4	(5,84) 78,0 209	(0,28) 481	(17) 2,29 0,72
		150 (6)	ROS625CV 0,85	(1,87) 82,9	(3,26) 161,1	(6,34) 79,0 209	(0,28) 481	(17) 2,14 0,71
	Экранированный автогенный вакуум	150 (6)	ROS625DB 0,85	(1,87) 82,9	(3,26) 164,1	(6,46) 84,0 209	(0,28) 481	(17) 2,11 0,70
5,0 mm (3/16 in.)	Без вакуума	125 (5)	ROS550NV 0,75	(1,65) 82,9	(3,26) 149,6	(5,89) 80,0 209	(0,28) 481	(17) 2,60 1,30
		150 (6)	ROS650NV 0,79	(1,74) 82,9	(3,26) 162,3	(6,39) 79,0 209	(0,28) 481	(17) 3,70 1,90
	Центральный вакуум	125 (5)	ROS550CV 0,81	(1,79) 87,7	(3,45) 149,6	(5,89) 75,5 209	(0,28) 481	(17) 2,77 0,77
		150 (6)	ROS650CV 0,85	(1,87) 82,9	(3,26) 162,3	(6,39) 78,0 209	(0,28) 481	(17) 2,48 0,74
	Экранированный автогенный вакуум	125 (5)	ROS550DB 0,83	(1,83) 87,7	(3,45) 152,6	(6,01) 83,0 209	(0,28) 481	(17) 2,11 0,70
		150 (6)	ROS650DB 0,88	(1,94) 82,9	(3,26) 165,3	(6,51) 83,0 209	(0,28) 481	(17) 2,00 0,69

Определение уровня шума проводилось согласно требованиям стандарта EN ISO 15744:2008 Hand-held non-electric power tools. Noise measurement code. Engineering method (grade 2) («Ручной неэлектрический механизированный инструмент. Правила измерения уровня шума. Техническая методика (класс 2)») и стандарта EN ISO 11203:2009 Acoustics. Noise emitted by machinery and equipment. Determination of emission sound pressure levels at a work station and other specified positions from the sound power level («Акустика. Шум, издаваемый машинами и оборудованием. Определение уровней звукового давления на рабочем месте и в других выбранных точках исходя из уровня звуковой мощности»).

Определение уровня вибрации проводилось согласно требованиям стандарта EN ISO 28927-3 Hand-held portable power tools. Test method for evaluation of vibration emission.

Part 3: Polishers and rotary, orbital and random orbital sanders. («Ручной портативный механизированный инструмент. Метод испытания для оценки создаваемой вибрации. Часть 3. Полировальные машины, а также роторные, орбитальные и эксцентриковые орбитальные шлифовальные машины»).

Спецификации могут изменяться без предварительного уведомления.

*Значения, приведенные в этой таблице, получены в результате лабораторных испытаний в соответствии с указанными нормами и стандартами и не достаточны для оценки риска. Значения, измеряемые на каждом рабочем месте, могут быть выше заявленных значений. Значения фактического воздействия и уровень риска или вреда, причиненного человеку, уникальны для каждой ситуации и зависят от условий среды, приемов работы оператора, обрабатываемого материала, конфигурации рабочего места, а также времени воздействия и физического состояния пользователя. KWH Mirka, Ltd. не может нести ответственности за последствия применения заявленных значений вместо значений фактического воздействия для оценки риска в каждом отдельном случае.

Дополнительная информация о профессиональной охране труда может быть получена со следующих сайтов:

https://osha.europa.eu/en (Европа)

http://www.osha.gov (CWA

Неисправности и их устранение
Симптом Возможная	причина Решение
Низкая мощность и/или низкая скорость без нагрузки	Недостаточное давление воздуха. Проверьте давление в воздухопроводе на входе в машину во время ее работы вхолостую. Оно должно быть равно 6,2 бар (90 psig/620 кПа).
	Забит(ы) глушитель(и). Инструкцию по снятию глушителя см. в разделе "Разборка корпуса". Можно сделать обратную промывку глушителя Поз. 37 подходящим чистым чистящим раствором до удаления всех загрязнений и пробок. Если глушитель не удается промыть, замените его. Замените Поз. 38, вкладыш глушителя (см. раздел "Сборка корпуса").
	Забит впускной фильтр. Очистите впускной фильтр пригодным чистящим раствором. Если фильтр не очищается, замените его.
	Одна или более лопастей изношены или сломаны.	Установите полный комплект новых лопастей (для правильной работы должны быть заменены все лопасти). Покройте все лопасти качественным маслом для пневмоинструментов. См. "Разборка двигателя" и "Сборка двигателя".
	Внутренняя утечка воздуха, признаками которой являются повышенный расход воздуха и пониженная скорость.	Проверьте правильность центровки двигателя и затяжку замкового кольца. Проверьте, не повреждено ли уплотнительное кольцо в канавке замкового кольца. Снимите и переустановите узел двигателя. См. "Разборка двигателя" и "Сборка двигателя".
	Изношены детали двигателя. Отремонтируйте двигатель. Обратитесь в официальный сервисный центр Mirka.
	Изношены или разрушены подшипники оси.	Замените изношенные или разрушенные подшипники. См. "разборка балансира вала и оси" и "Подшипники оси, AirSHIELDTM и узел балансира вала".
Утечка воздуха через регулятор скорости и/или шток клапана	Загрязнены, сломаны или погнуты пружина клапана, клапан или седло клапана.	Разберите, проверьте и замените изношенные или поврежденные детали. См. пункты 2 и 3 в разделе "Разборка корпуса" и пункты 2 и 3 в разделе "Сборка корпуса".
Вибрация/Грубая работа	Неправильно выбрана подошва. Используйте только подошвы, размеры и вес которых соответствуют дизайну данной машины.machine.
	Добавка промежуточной прокладки или другого материала.	Используйте только абразивы и/или прокладки, предназначенные для данной машины. Не прикрепляйте к лицевой поверхности подошвы шлифовальной машины предметов, не предусмотренных для применения с этими подошвой и машиной.
	Неправильная смазка или накопление инородного мусора.	Разберите шлифовальную машину и промойте в подходящем чистящем растворе. Соберите шлифовальную машину. (См. "Инструкцию по обслуживанию)
	Изношены или разрушены задний или передний подшипники двигателя.	Замените изношенные или разрушенные подшипники. См. "Разборка двигателя" и "Сборка двигателя".
	Для вакуумных машин возможен слишком большой вакуум при шлифовании на плоской поверхности, вызывающий прилипание подошвы к шлифуемой поверхности.	Для машин DB добавьте одну или несколько дополнительных прокладок на ось подошвы для увеличения зазора между подошвой и экраном. Для машин CV уменьшите разрежение в вакуумной системе и/или добавьте дополнительные прокладки на подошву.
