ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 100 180 Brockhaus HEUER
el 100% πιστοποιημένη ποιότητα
HEUER Οδηγίες συναρμολόγησης και χρήσης
HEUER Montage- en bedieningshandleiding nl
Οδηγίες συναρμολόγησης Μέγκενη HEUER και περιστροφική βάση
Η από σφυρήλατο χάλυβα, παράλληλου τύπου, μέγκενή μας του συστήματος HEUER είναι ένα ποιοτικό προϊόν. Εφόσον συναρμολογηθεί και συντηρηθεί σωστά, θα σας εξυπηρετεί επί δεκαετίες.
1. Συναρμολόγηση
a) Η μέγγενη πρέπει να τοποθετείται πάνω στον πάγκο έτσι ώστε η επιφάνεια σύσφιξης της σταθερής πίσω σιαγόνας να προεξέχει ως προς τον κάθετο άξονα από την μπροστινή ακμή του πάγκου. Μόνο έτσι μπορεί να γίνει πλήρης εκμετάλλευση του πλεονεκτήματος του μεγάλου πλευρικού βάθους σύσφιξης κατά τη σύσφιξη μακρύτερων τεμαχίων προς επεξεργασία κάθετα μπροστά από τον πάγκο.
β) Για τη στερέωση της μέγκενης πρέπει να χρησιμοποι- ηθούν κατά το δυνατό διαπερατές βίδες με παξιμάδια. Οι οπές για τις βίδες πρέπει να μαρκαριστούν επιμελώς και να ανοιχτούν κατά 2 mm μεγαλύτερες από τη διάμετρο των βιδών. Σε καμία περίπτωση οι βίδες δεν επιτρέπεται να ζορίζονται ή να σφηνώνουν, όταν περνούν μέσα από τη μέγκενη και τον πάγκο εργασίας.
γ) Κατά την έναρξη της συναρμολόγησης, οι δύο επιφάνει- ες των σιαγόνων της μέγκενης πρέπει να εφάπτονται σφι- χτά η μία πάνω στην άλλη. Πριν από την τοποθέτηση και τη σύσφιξη των παξιμαδιών των βιδών, πρέπει να δοθεί ιδιαίτερη προσοχή, ώστε η μέγκενη να μην ταλαντεύεται, αλλά να εφαρμόζει απόλυτα πάνω στον πάγκο εργασίας. Οι 4 βίδες στερέωσης πρέπει να βιδώνονται σταυρωτά και ομοιόμορφα, ιδιαίτερα όταν η μέγκενη είναι στημένη πάνω σε μαλακή επιφάνεια (π.χ. ξύλο). Εάν η μέγκενη δεν εφαρμόσει σωστά πάνω στη βάση της ή στερεωθεί λάθος ή σφηνώσουν οι βίδες στερέωσης λόγω μη ομοιόμορφης σύσφιξής τους, κινείται δύσκολα και ανομοιόμορφα, και οι οδηγοί επιβαρύνονται μονόπλευρα.
2. Συντήρηση
α) Πριν από την έναρξη της λειτουργίας, οι επιφάνειες των οδηγών πρέπει να καθαριστούν από τυχόν υπάρχοντα κατάλοιπα βαφής, τα οποία συνήθως είναι αναπόφευκτα, και να λαδωθούν εκ νέου με ένα όχι πολύ παχύρρευστο λάδι μηχανής. Ο καθαρισμός και το λάδωμα της τροχιάς των οδηγών πρέπει να επαναλαμβάνεται όταν υπάρχει ανάγκη. Κατά τα άλλα, οι τροχιές των οδηγών είναι καλά προστατευμένες από ρύπους και βλάβες, χάρη στην πλευρική τους κλίση.
β) Παρά την καλή κάλυψη της ατράκτου, συνιστάται κάθε 2 χρόνια περίπου να καθαρίζονται και να λιπαίνονται εκ νέου τα σπειρώματα της ατράκτου και του περικοχλίου. Για το σκοπό αυτό απομακρύνεται πρώτα η βίδα ρύθμισης του οδηγού, η οποία περιορίζει ταυτόχρονα και το πλάτος της πάκτωσης. Μετά το ξεβίδωμα της ατράκτου από το περικόχλιό της, μπορεί να αφαιρεθεί και το κινητό πρόσθιο μέρος. Τα σπειρώματα της ατράκτου και του περικοχλίου καθαρίζονται και λιπαίνονται εκ νέου. Με την ευκαιρία αυτή μπορούν να καθαριστούν και οι εσωτερικές επιφάνειες των οδηγών του σταθερού τμήματος της μέγκενης. Συνιστάται επίσης, με κατάλληλο κάθετο κράτημα του μπροστινού τμήματος, η έγχυση μερικών σταγόνων λαδιού από την κεφαλή της ατράκτου και το δακτύλιο πίεσης μέσα στο έδρανο της ατράκτου. Η συναρμολόγηση γίνεται με την αντίστροφη σειρά.
3. Αλλαγή της ατράκτου (βλέπε εικόνα σελ. 39)
kai / ή του ενσωματωμένου σετ ελατηρίων στη μέγκενη HEUER. Αρχικά πρέπει να πιέσετε το δακτύλιο πίεσης κόντρα στο ελατήριο πίεσης στο εσωτερικό της οπής της πρόσθιας σιαγόνας τοποθετώντας μία σιδερογωνιά ή άλλο κατάλληλο εργαλείο μεταξύ του μεταλλικού καλύμματος και του δακτυλίου. Περιστρέφουμε τη μανιβέλα της
μέγκενης μέχρι να εξαφανιστεί ο δακτύλιος πίεσης της πρόσθιας σιαγόνας και να εμφανιστεί ο δακτύλιος σύσφιγξης. Ο δακτύλιος σύσφιγξης μπορεί πλέον να ελευθερωθεί από την εγκοπή με τη βοήθεια ενός αιχμηρού αντικειμένου και να συρθεί πάνω από την άτρακτο. Στη συνέχεια μπορούν να αφαιρεθούν η άτρακτος, το ελατήριο πίεσης, ο δακτύλιος πίεσης, ο δακτύλιος σύσφιγξης και η ροδέλα από την πρόσθια σιαγόνα. Κατά τη συναρμολόγηση θα πρέπει να δοθεί ιδιαίτερη προσοχή στην επαρκή λίπανση της οπής της πρόσθιας σιαγόνας καθώς και της ατράκτου.
4. Εκ νέου ρύθμιση του οδηγού
Ο οδηγός έχει ρυθμιστεί εργοστασιακά επιμελώς και υπό κανονικές συνθήκες δεν χρειάζεται να ξαναρυθμιστεί για μεγάλο χρονικό διάστημα. Εάν υπάρξει ανάγκη, πρέπει πρώτα να λυθούν οι 4 βίδες στήριξης για να μπορέσουν να μετακινηθούν οι σιαγόνες. Στη συνέχεια εκτελείται, αν υπάρχει ανάγκη, η εκ νέου ρύθμιση στην κεφαλή της βίδας ρύθμισης. Μια ελάχιστη περιστροφή της κεφαλής είναι αρκετή. Σε καμία περίπτωση ο οδηγός δεν επιτρέπεται να ρυθμιστεί τόσο σφιχτά, ώστε η μέγκενη κατά το άνοιγμα να κινείται ανομοιόμορφα. Μετά το πέρας της εκ νέου ρύθμισης, πρέπει να σφιχτούν πάλι οι 4 βίδες στήριξης, όπως περιγράφεται στο σημείο 1γ. www.youtube.com/BHE58840
5. Ανομοιόμορφο άνοιγμα της μέγκενης
Εάν κατά το άνοιγμα η μέγκενη κινείται ανομοιόμορφα, αυτό δεν είναι κατασκευαστικό σφάλμα, αλλά προειδοποίηση, ότι ο οδηγός είναι δυσκίνητος. Οι πιθανοί λόγοι είναι οι εξής:
α) Η μέγκενη σφίχτηκε περισσότερο του δέοντος κατά τη συναρμολόγηση, βλέπε σημείο 1 γ) για τη λύση.
β) Ο οδηγός είναι πολύ ρυπαρός ή η λίπανσή του είναι ελλιτής, βλέπε σημείο
2 α) για τη λύση.
γ) Ο οδηγός είναι ρυθμισμένος πολύ σφιχτά, βλέπε σημείο 4 για τη λύση.
6. Εργασίες ηλεκτροσυγκόλλησης
Οι επιφάνειες των σιαγόνων έχουν σκληρυνθεί επιμελώς. Σε περίπτωση εργασιών ηλεκτροσυγκόλλησης ή κόλλησης με καλάι σε τεμάχια στερεωμένα στη μέγκενη πρέπει να δοθεί ιδιαίτερη προσοχή, ώστε η φλόγα της συσκευής ηλεκτροσυγκόλλησης να μην πυρώσει τις επιφάνειες των σιαγόνων. Ενδεχομένως θα πρέπει να καλυφθούν με πυρο- ή θερμοανθεκτικά υλικά.
7. Μέγκενες με περιστροφική βάση
Η συναρμολόγηση της μέγκενης πάνω στην περιστροφική βάση γίνεται όπως περιγράφεται στο σημείο 1 γ). Κατά τη στερέωση της περιστροφικής βάσης πάνω στον πάγκο εργασίας δεν υπάρχει περίπτωση εσφαλμένης στήριξης, αφού η περιστροφική βάση διαθέτει υποδοχή τριών σημείων. Ο μηχανισμός περιστροφής αυτός καθ' αυτός δεν χρειάζεται συντήρηση. Σε περίπτωση εργασιών που απαιτούν συχνή περιστροφή της μέγκενης, για την ακινητοποίηση αρκεί το σφίξιμο της μανέλας ρύθμισης της βάσης, ενώ κανονικά θα πρέπει να σφίγγεται και η από την άλλη πλευρά ευρισκόμενη βίδα κεφαλής εσωτερικού εξαγώνου με ένα σύνηθες κλειδί άλεν.
Μέγιστη επιτρεπτή δύναμη σύσφιγξης (με το χέρι)
| MéykevnHEUER | kN | HEUER Compact | ||
| 100 | 15 – 17,5 | |||
| 120 | 25 – 30 | |||
| 140 | 30 – 35 | |||
| 160/180 | 35 – 40 | |||
Οδηγίες συναρμολόγησης και συντήρησης μέγκενη HEUER Compact
1. Συναρμολόγηση
a) Η μέγκενη πρέπει να τοποθετηθεί κατά τέτοιον τρόπο πάνω στον πάγκο εργασίας, ώστε η σαγρέ επιφάνεια της σταθερής οπίσθιας σιαγώνας να βρίσκεται κάθετα απόλυτα πάνω από την πρόσθια ακμή του πάγκου εργασίας. Μόνον έτσι μπορεί να αξιοποιηθεί πλήρως το πλεονέκτημα της μεγάλης δυνατότητας πλευρικής στερέωσης μεγάλου μήκους τεμαχίων κάθετα μπροστά στον πάγκο εργασίας.
β) Για τη στήριξη της μέγκενης HEUER Compact στον πάγκο εργασίας πρέπει να χρησιμοποιηθούν κατά το δυνατόν διαπερατές βίδες διαμέτρου 6 mm καθώς και τα κατάλληλα παξιμάδια με ροδέλες.
γ) Οι οπές για τις βίδες πρέπει να σημαδευτούν προσεκτικά, κατά 2 mm περίπου μεγαλύτερες από τη διάμετρο των βιδών.
2. Συντήρηση
α) Ο Οδηγός και το σπείρωμα της ατράκτου είναι επαρκώς λιπασμένοι από τον κατασκευαστή. Εάν χρειαστεί, μπορεί να επαναληφθεί το καθάρισμα και η ελαφριά λίπανση αυτών των δύο στοιχείων με όχι πολύ παχύρρευστο λάδι μηχανής.
β) Συνιστάται σε ετήσια βάση να καθαρίζεται και να λιπαίνεται εκ νέου το σπείρωμα της ατράκτου. Επιπλέον καλό είναι, με κατάλληλη κάθετη τοποθέτηση του πρόσθιου τμήματος, η έγχυση μερικών σταγόνων λαδιού από την κεφαλή της ατράκτου και το δακτύλιο πίεσης μέσα στο έδρανο της ατράκτου.
γ) Σε περίπτωση που υπάρχουν πολλοί ρύποι, κρίνεται σκόπιμο να καθαριστεί το Quiklaunch (σύστημα γρήγο-
ρης εκκίνησης). Για το σκοπό αυτό τραβάμε το καπάκι του σωλήνα ρύθμισης και αφήνουμε να περάσει αέρας με πίεση από την κλιμακωτή εγκοπή. Επαναλαμβάνουμε τη διαδικασία αντίστοιχα σε κλειστή και εντελώς ανοικτή θέση του Compact.
ΠΡΟΣΟΧΗ: Όλα τα μέτρα ασφαλείας πρέπει να λαμβάνονται υπ' όψη! Συγκεκριμένα να φοράμε γυαλιά και μάσκα προστασίας!

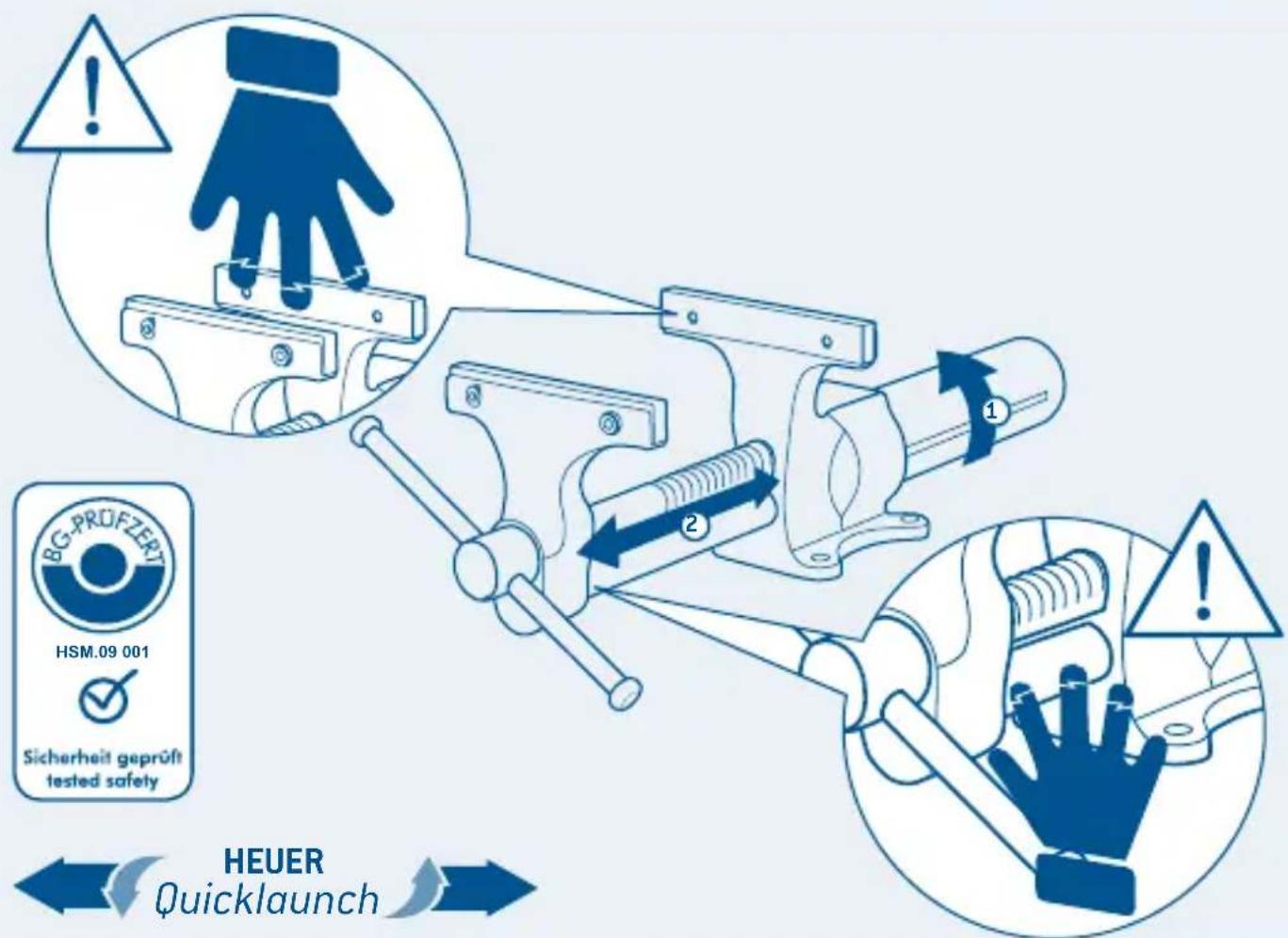

- Χειρισμός της μέγκενης ταχείας ρύθμισης HEUER Compact.
Για να ανοίξει ή να κλείσει η μέγκενη με Quicklaunch (ταχεία εκκίνηση) περιστρέψτε μέχρι τέλους τον οπίσθιο σωλήνα με την κλίμακα χιλιοστών αντίθετα από τη φορά των δεικτών του ρολογιού. Κρατήστε το σωλήνα σε αυτή τη θέση και τραβήξτε την πρόσθια σιαγώνα προς τα έξω ή πιέστε την προς τα μέσα. Στη συνέχεια αφήστε το σωλήνα ταχείας ρύθμισης. Ο μηχανισμός ρύθμισης επανέρχεται στην αρχική του θέση εξ αιτίας του ελατηρίου επαναφοράς.
Αν ο μηχανισμός επαναφοράς δεν μπορέσει να τεθεί σε κίνηση ή ο σωλήνας ταχείας ρύθμισης δεν επανέλθει αμέσως αφού τον αφήσετε, αυτό πραγματοποιείται αυτόματα με ελαφριά περιστροφή της ατράκτου.
Σημείωση: Για λόγους ασφαλείας, ο μηχανισμός ρύθμισης δεν λειτουργεί υπό την πίεση φορτίου.
Προσοχή! Δυνάμεις άνω των 10 kN (Kilonewton) μπο- ρούν να παραμορφώσουν τη μανέλα και την άτρακτο.
Αν έχετε απορίες ως προς τη χρήση ή ως προς αυτό καθ' αυτό το εργαλείο, θα βρείτε περαιτέρω πληροφορίες στη διεύθυνση www.heuer.de.

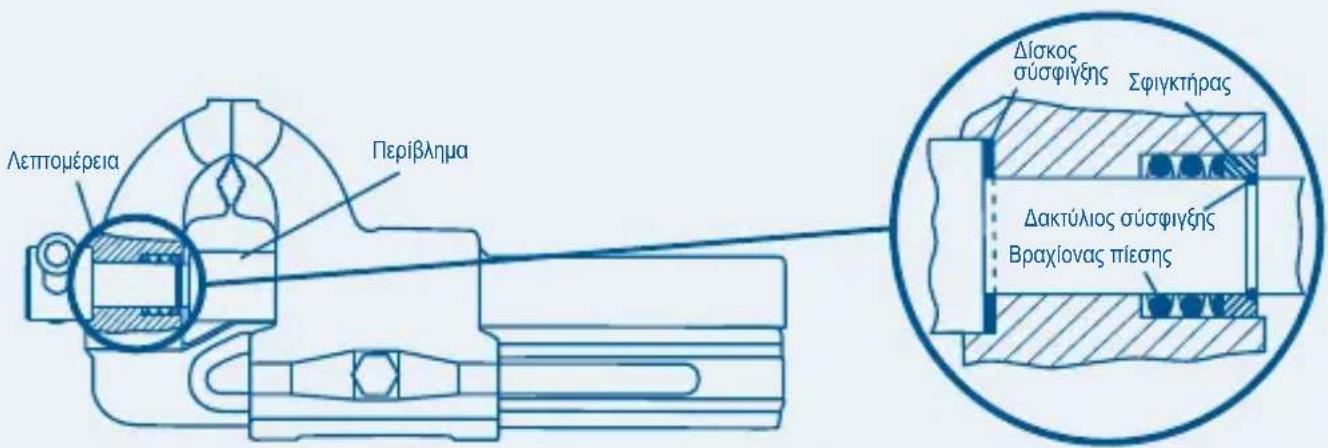

Αλλαγή της ατράκτου της μέγγενης Heuer
(Βλέπε σελίδα 4, σημείο 3)
Η μέγκενη μπορεί, χάρη στη δυνατότητα ρύθμισης ύψους και περιστροφής του ανυψωτικού HEUER, να προσαρμόζεται στο ύψος του χρήστη, στο προς επεξεργασία τεμάχιο και στο εκάστοτε είδος εργασίας, έτσι ώστε να μπορεί κανείς να εργαστεί με άνεση.
Συναρμολόγηση:
Τοποθετήστε το ανυψωτικό HEUER με τη βάση του πάνω στον πάγκο εργασίας και πιέστε το πάνω στην επιφάνεια τοποθέτησης. Σε περίπτωση ανεπίπεδης επιφάνειας του πάγκου εργασίας χρησιμοποιήστε υποθέματα μέχρις ότου η βάση να εφάπτεται απόλυτα και στερεώστε την στη θέση αυτή με τρεις βίδες M12 (η πλέον ασφαλής στήριξη γίνεται με διαπερατές βίδες με παξιμάδια). Στη συνέχεια συναρμολογήστε τη μέγκενη.
Χρήση:
Μετά το λύσιμο του μοχλού του σφιγκτήρα ασφαλείας, η μέγκενη μπορεί να έρθει εύκολα χωρίς ιδιαίτερη δύναμη στην επιθυμητή θέση εργασίας. Ένα ελατήριο αέρος, το οποίο είναι ρυθμισμένο στο εκάστοτε βάρος της μέγκενης, την καθιστά ανάλαφρη.
Προσοχή: Μη λύνετε τη μέγκενη υπό την πίεση φορτίου! Σταματάμε τη μέγκενη στην επιθυμητή θέση εργασίας με το μοχλό του σφιγκτήρα ασφαλείας.
Υπόδειξη: Ο μοχλός του σφιγκτήρα ασφαλείας στη θέση ακινητοποίησης είναι ασφαλισμένος έναντι άσκησης δύναμης. Για την ενεργοποίηση πιέστε το μοχλό προς την κατεύθυνση της συσκευής.
| Πλάτος σιαγώνων/mm* | Μέγιστο επιτρεπτό φορτίο/kg | Κωδικός-No. | |
| 100 | 4 - 10 104200 | ||
| 120 | 4 - 10 104220 | ||
| 140 | 10 - 16 104240 | ||
| 160/180 | 16 - 29 104260 | ||
* Τα δεδομένα αφορούν μέγκενες HEUER
Κατάλληλα ακόμη και για μέγκενες άλλων κατασκευαστών, με προσοχή ως προς το επιτρεπόμενο φορτίο. Κατά την παραγγελία παρακαλούμε να γνωστοποιείται οπωσδήποτε ο τύπος και το μέγεθος.
Η μέγκενη μπορεί, χάρη στη δυνατότητα ρύθμισης ύψους και περιστροφής του ανυψωτικού HEUER, να προσαρμόζεται στο ύψος του χρήστη, στο προς επεξεργασία τεμάχιο και στο εκάστοτε είδος εργασίας, έτσι ώστε να μπορεί κανείς να εργαστεί με άνεση.
Συναρμολόγηση:
Τοποθετήστε το ανυψωτικό HEUER με τη βάση του πάνω στον πάγκο εργασίας και πιέστε το πάνω στην επιφάνεια τοποθέτησης. Σε περίπτωση ανεπίπεδης επιφάνειας του πάγκου εργασίας χρησιμοποιήστε υποθέματα μέχρις ότου η βάση να εφάπτεται απόλυτα και στερεώστε την στη θέση αυτή με τρεις βίδες M12 (η πλέον ασφαλής στήριξη γίνεται με διαπερατές βίδες με παξιμάδια). Στη συνέχεια συναρμολογήστε τη μέγκενη.
Χρήση:
Μετά το λύσιμο του μοχλού του σφιγκτήρα ασφαλείας, η μέγκενη μπορεί να έρθει εύκολα χωρίς ιδιαίτερη δύναμη στην επιθυμητή θέση εργασίας. Ένα ελατήριο αέρος, το οποίο είναι ρυθμισμένο στο εκάστοτε βάρος της μέγκενης, την καθιστά ανάλαφρη.
Προσοχή: Μη λύνετε τη μέγκενη υπό την πίεση φορτίου! Σταματάμε τη μέγκενη στην επιθυμητή θέση εργασίας με το μοχλό του σφιγκτήρα ασφαλείας.
Υπόδειξη: Ο μοχλός του σφιγκτήρα ασφαλείας στη θέση ακινητοποίησης είναι ασφαλισμένος έναντι άσκησης δύναμης. Για την ενεργοποίηση πιέστε το μοχλό προς την κατεύθυνση της συσκευής.
other

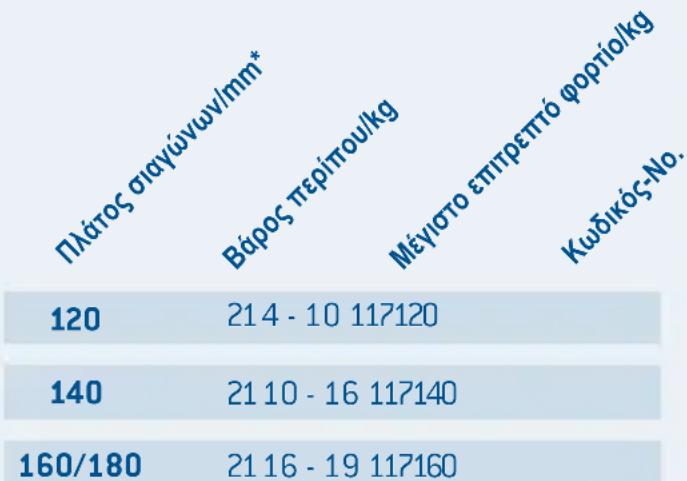

| Category | Value | |---|---| | Πλάτος σιαγώνων/mm* | | | Báρος περίπου/kg | | | Mέγιστο επιτρεπτό φορτίο/kg | | | Κωδικός-No. | |* Τα δεδομένα αφορούν μέγκενες HEUER Κατάλληλα ακόμη και για μέγκενες άλλων κατασκευαστών, με προσοχή ως προς το επιτρεπόμενο φορτίο. Κατά την παραγγελία παρακαλούμε να γνωστοποιείται οπωσδήποτε ο τύπος και το μέγεθος.
Οδηγίες συναρμολόγησης πτυσσόμενο ανυψωτικό + πτυσσόμενη βάση HEUER
Όταν η μέγκενη δεν είναι σε χρήση, μπορεί να διπλωθεί κάτω από τον πάγκο εργασίας, έτσι ώστε ολόκληρη η επιφάνεια εφαρμογής να διατίθεται για άλλες εργασίες. Επιπλέον, χάρη στο πτυσσόμενο ανυψωτικό HEUER, η μέγκενη μπορεί να ανυψωθεί σε θέση εργασίας κατά περίπου 175 mm και να περιστραφεί κατά 360°.
Συναρμολόγηση:
Πιέστε το ανυψωτικό ή την πτυσσόμενη βάση HEUER κάτω από τον πάγκο εργασίας και κόντρα στην επιφάνεια εφαρμογής. Για να έρθει απόλυτα πρόσωπο η πλάκα εφαρμογής της συσκευής με την άνω ακμή του πάγκου εργασίας, αν είναι ανάγκη, τοποθετήστε ροδέλες ή συναφείς δακτυλίους. Στερεώστε στη θέση αυτή με τρεις διαπερατές βίδες ασφαλείας M12 και παξιμάδια. Στη συνέχεια συναρμολογήστε τη μέγκενη.
Χρήση:
α) Ρύθμιση ύψους (μόνο στο πτυσσόμενο ανυψωτικό HEUER):
Η μέγκενη μπορεί να ρυθμιστεί στο ύψος και να περιστραφεί μόνον όταν η ρικνωτή βίδα (αριστερά) είναι καλά σφιγμένη και λυθεί ο μοχλός του σφιγκτήρα ασφαλείας.
Προσοχή: Μη λύνετε το σφιγκτήρα υπό την πίεση φορτίου! Στη θέση ακινητοποίησης ο μοχλός του σφιγκτήρα ασφαλείας είναι ασφαλισμένος έναντι άσκησης δύναμης. Για το λόγο αυτό πιέστε τον για την ενεργοποίηση προς την κατεύθυνση της συσκευής. Μετά το λύσιμο του μοχλού του σφιγκτήρα ασφαλείας, η μέγκενη μπορεί να έρθει εύκολα χωρίς δύναμη στην επιθυμητή θέση εργασίας. Ένα ελατήριο αέρος, το οποίο είναι εναρμονισμένο στο εκάστοτε βάρος της μέγκενης, καθιστά τη μέγκενη ανάλαφρη. Στη συνέχεια η μέγκενη μπορεί να ασφαλιστεί στην καλύτερη δυνατή θέση εργασίας.
β1) Αναδίπλωση του πτυσσόμενου ανυψωτικού HEUER: Πριν την αναδίπλωση, η μέγκενη πρέπει να έρθει στην κατώτατη θέση και σε ορθή γωνία ως προς τον πάγκο εργασίας. Στη θέση αυτή ασφαλίστε την με το μοχλό του σφιγκτήρα ασφαλείας (δεξιά) και ξεβιδώστε μέχρι τέλους τη ρικνωτή βίδα (αριστερά).
Υπόδειξη: Μόνο στη θέση αυτή η μέγκενη μπορεί να διπλωθεί κάτω από τον πάγκο εργασίας. Ακόμη και στην περίπτωση της μη ή μη επαρκώς σφιγμένου μοχλού του σφιγκτήρα ασφαλείας, η ρύθμιση ύψους είναι μπλοκαρισμένη, χάρη στο ενσωματωμένο σύστημα ασφαλείας.
Η μέγκενη μπορεί, χάρη στις δυνατότητες ρύθμισης ύψους και περιστροφής του πτυσσόμενου ανυψωτικού HEUER, να προσαρμόζεται στο ύψος του χρήστη, στο προς επεξεργασία τεμάχιο και στο εκάστοτε είδος εργασίας, έτσι ώστε να μπορεί κανείς να εργαστεί με άνεση.
β2) Αναδίπλωση της πτυσσόμενης βάσης HEUER: Ξεβιδώστε μέχρι τέλους τη ρικνωτή βίδα και στη συνέχεια ανοίξτε τη συσκευή. Για την ασφάλιση εκτελέστε τα αντίστροφα βήματα.
Βάση προσαρμογής για τοποθέτηση σε πάγκο εργασίας 40 mm είναι διαθέσιμη κατόπιν.


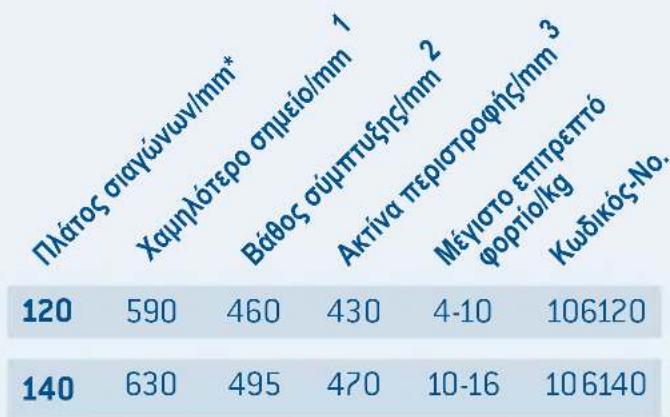

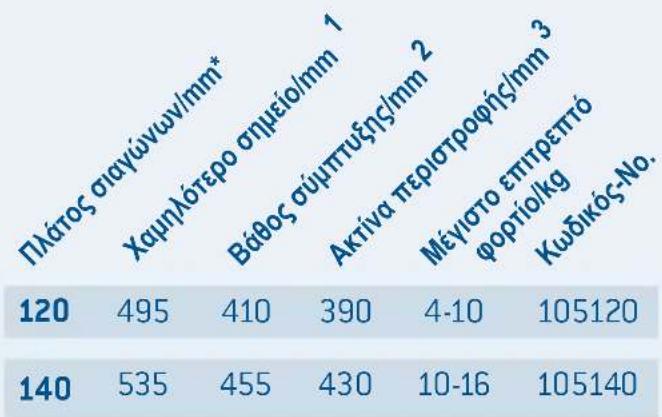

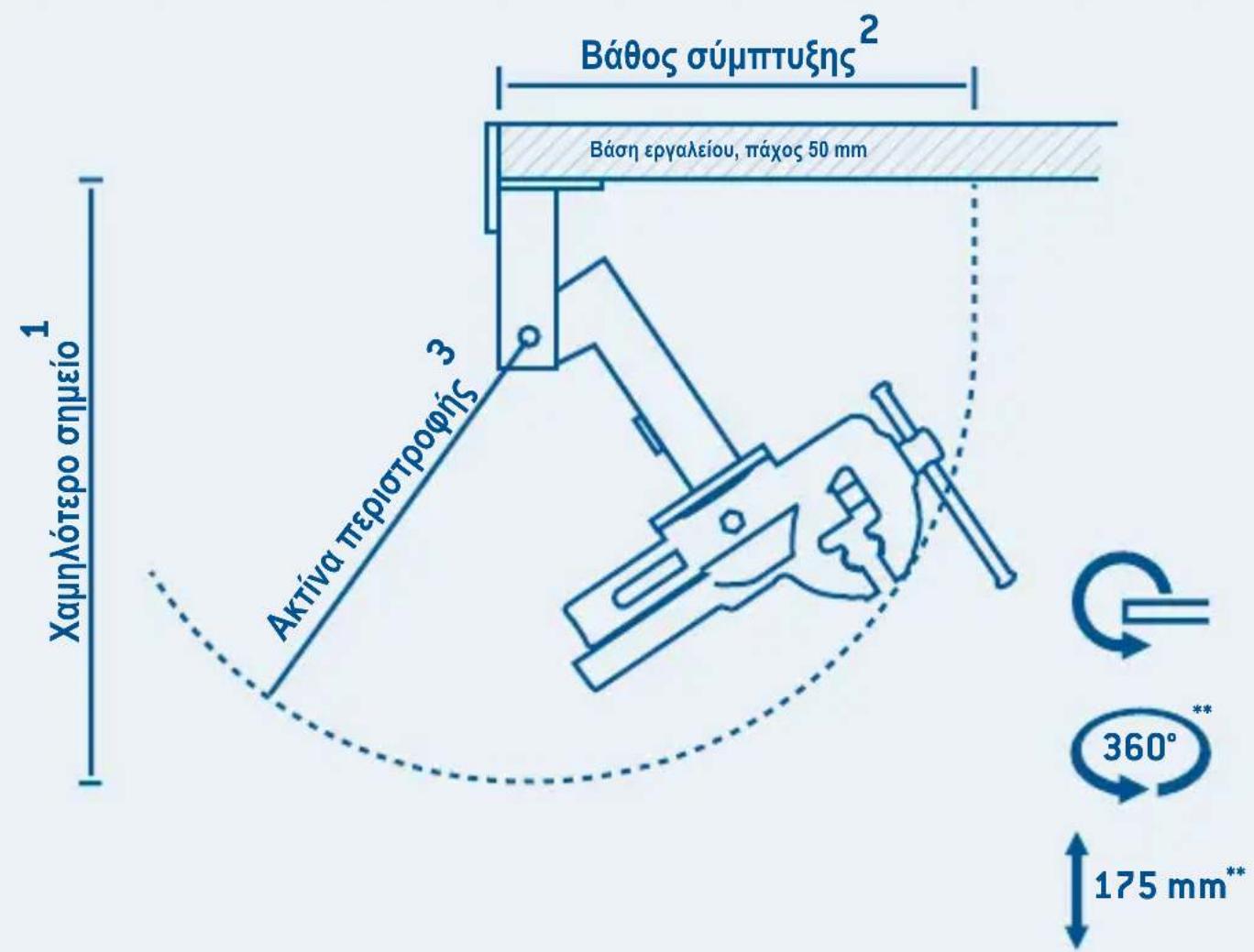

Báθος σύμπτυξης² Báση εργαλείου, πάχος 50 mm Xαμηλότερο σημείο¹ 3 Ακτίνα περιστροφής 1 2 360°** 175 mm**Πτυσσόμενου συστήματος ανύψωσης HEUER:
other
| Rank | Column 1 | Column 2 | Column 3 | | :--- | :--- | :--- | :--- | | 1 | Πλάτος σιαγώνων/mm* | | | | 2 | Χαμηλότερο σημείο/mm | 1 | | | 3 | Βάθος σύμπτυξης/mm | 2 | | | 4 | Ακτίνα περιστροφής/mm | 3 | | | 5 | Μέγιστο επιτρεπτό φορτίο/ικg | | | | 6 | Κωδικός-No. | | | | 7 | 120 | 590 | 460 | | 8 | 140 | 630 | 495 | | 9 | 10-16 | 10-16 | 10-16 | | 10 | 106120 | | | The data is presented as a table with columns labeled 'Rank' and 'Unit' in the table.1 από το κατώτατο σημείο της πλάκας εργασίας
2 από την μπροστινή άκρη της πλάκας εργασίας
3 γύρω από το σημείο περιστροφής (βλέπε σχήμα)
** μόνο για πτυσσόμενο σύστημα ανύψωσης HEUER
Πτυσσόμενου συστήματος HEUER:
other
| Category | Value | | :--- | :--- | | 1 | 120 | | 2 | 140 | | 3 | 120 | | 4 | 140 | | 5 | 140 | | 6 | 140 | | 7 | 140 | | 8 | 140 | | 9 | 140 | | 10 | 140 | | 11 | 140 | | 12 | 140 | | 13 | 140 | | 14 | 140 | | 15 | 140 | | 16 | 140 | | 17 | 140 | | 18 | 140 | | 19 | 140 | | 20 | 140 | | 21 | 140 | | 22 | 140 | | 23 | 140 | | 24 | 140 | | 25 | 140 | | 26 | 140 | | 27 | 140 | | 28 | 140 | | 29 | 140 | | 30 | 140 | | 31 | 140 | | 32 | 140 | | 33 | 140 | | 34 | 140 | | 35 | 140 | | 36 | 140 | | 37 | 140 | | 38 | 140 | | 39 | 140 | | 40 | 140 | | 41 | 140 | | 42 | 140 | | 43 | 140 | | 44 | 140 | | 45 | 140 | | 46 | 140 | | 47 | 140 | | 48 | 140 | | 49 | 140 | | 50 | 140 | | 51 | 140 | | 52 | 140 | | 53 | 140 | | 54 | 140 | | 55 | 140 | | 56 | 140 | | 57 | 140 | | 58 | 140 | | 59 | 140 | | 60 | 140 | | 61 | 140 | | 62 | 140 | | 63 | 140 | | 64 | 140 | | 65 | 140 | | 66 | 140 | | 67 | 140 | | 68 | 140 | | 69 | 140 | | 70 | 140 | | 71 | 140 | | 72 | 140 | | 73 | 140 | | 74 | 140 | | 75 | 140 | | 76 | 140 | | 77 | 140 | | 78 | 140 | | 79 | 140 | | 80 | 140 | | 81 | 140 | | 82 | 140 | | 83 | 140 | | 84 | 140 | | 85 | 140 | | 86 | 140 | | 87 | 140 | | 88 | 140 | | 89 | 140 | | 90 | 140 | | 91 | 140 | | 92 | 140 | | 93 | 140 | | 94 | 140 | | 95 | 140 | | Note: The values in the table are estimated based on the provided data from the image. The actual values may vary due to the random nature of the data generation. There is no separate data series in this view.* Τα δεδομένα αφορούν μέγκενες HEUER Κατάλληλα ακόμη και για μέγκενες άλλων κατασκευαστών, με προσοχή ως προς το επιτρεπόμενο φορτίο. Κατά την παραγγελία παρακαλούμε να γνωστοποιείται οπωσδήποτε ο τύπος και το μέγεθος.
