ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EKLN140A1 DAIKIN

Εγχειρίδιο εγκατάστασης Περίβλημα χαμηλού θορύβου

Πίνακας περιεχομένων

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης 56

1.1 Πληροφορίες για το παρόν έγγραφο .... 56

2 Πληροφορίες για τη συσκευασία 56

2.1 Τμήματα....56

2.2 Παρελκόμενα....56

3 Πληροφορίες για τη μονάδα και τα προαιρετικά εξαρτήματα 57

3.1 Πιθανοί συνδυασμοί 57

3.2 Πιθανά προαιρετικά εξαρτήματα 57

4 Εγκατάσταση της μονάδας 58

4.1 Την προετοιμασία του χώρου εγκατάστασης 58

4.2 Πληροφορίες για την τοποθέτηση του περιβλήματος.... 58

4.2.1 Πληροφορίες για την τοποθέτηση του πλαισίου βάσης.... 58

4.2.2 Πληροφορίες για την τοποθέτηση του πλαισίου στήριξης .... 59

4.2.3 Πληροφορίες για την εγκατάσταση της εξωτερικής μονάδας 60

4.3 Καλώδιο....60

4.3.1 Για να προετοιμάσετε τις καλωδιώσεις ...... 60

4.3.2 Για να τοποθετήσετε τις καλωδιώσεις ...... 60

4.4 Πληροφορίες για τη στερέωση της εξωτερικής μονάδας ...... 61

4.4.1 Για να στερεώσετε την εξωτερική μονάδα...... 61

4.5 Πληροφορίες για την τοποθέτηση του πλαισίου των λωρίδων.. 61

4.5.1 Για να τοποθετήσετε το πλαίσιο των λωρίδων...... 61

4.6 Πληροφορίες για την τοποθέτηση των λωρίδων 62

4.6.1 Για να τοποθετήσετε τις κάτω λωρίδες...... 62

4.6.2 Για να τοποθετήσετε τις μεσαίες λωρίδες...... 62

4.6.3 Για να τοποθετήσετε τις επάνω λωρίδες...... 63

4.7 Πληροφορίες για την τοποθέτηση των πάνελ και των λωρίδων μονωτικής ταινίας 63

4.7.1 Για να τοποθετήσετε το επάνω πάνελ.... 63

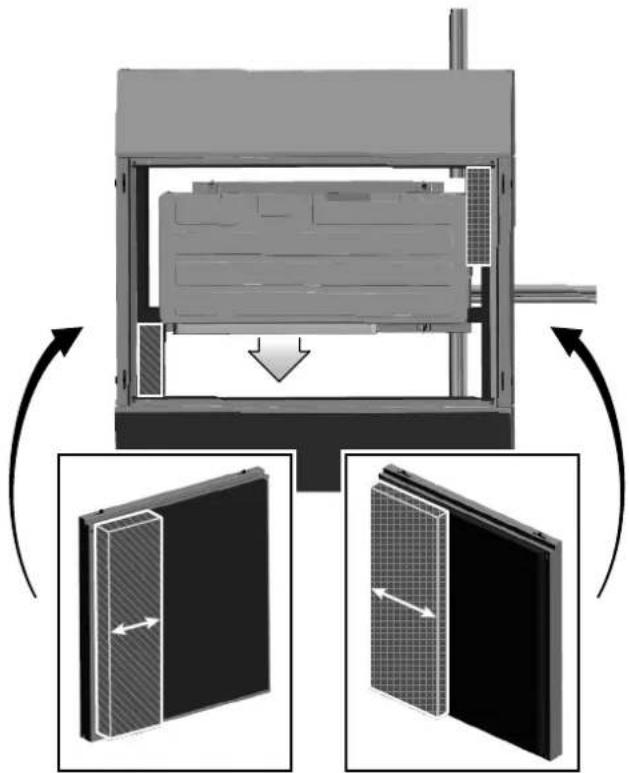

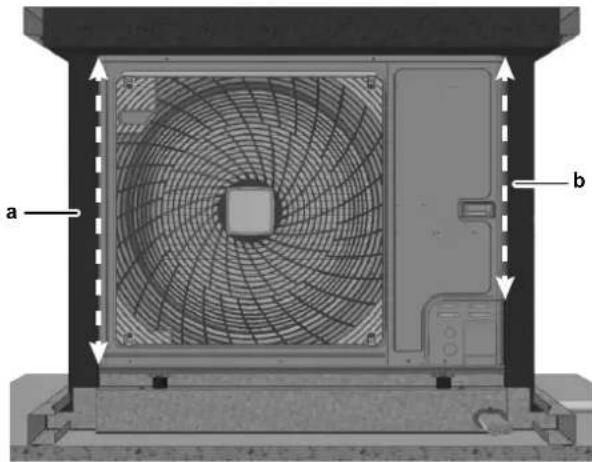

4.7.2 Για να τοποθετήσετε τα πλευρικά πάνελ και τις λωρίδες μονωτικής ταινίας 64

5 Διαμόρφωση 64

6 Συντήρηση 64

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

1.1 Πληροφορίες για το παρόν έγγραφο

Στοχευόμενο κοινό

Εξουσιοδοτημένοι εγκαταστάτες

Πακέτο εγγράφων τεκμηρίωσης

Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το πλήρες πακέτο περιλαμβάνει τα εξής:

- Εγχειρίδιο εγκατάστασης προαιρετικού εξαρτήματος:

- Οδηγίες εγκατάστασης

- Μορφή: Έντυπο (στη συσκευασία του προαιρετικού εξαρτήματος)

Οι πιο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας.

Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

Τεχνικά μηχανικά δεδομένα

• Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).
• Το πλήρες σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

2 Πληροφορίες για τη συσκευασία

ΕΙΔΟΠΟΙΗΣΗ

Πριν από την εγκατάσταση, να ελέγχετε τη συσκευασία και τα τμήματα για τυχόν φθορές. Βεβαιωθείτε ότι το περιεχόμενο της αποστολής είναι πλήρες.

2.1 Τμήματα

Η συσκευασία περιλαμβάνει τα ακόλουθα τμήματα:

• Προφίλ πλαισίου βάσης, μπροστινό (1×)
• Προφίλ πλαισίου βάσης, πίσω (1×)
• Προφίλ πλαισίου βάσης, αριστερό (1×)
• Προφίλ πλαισίου βάσης, δεξιό (1×)
• Δοκός στήριξης, μπροστινή (1×)
  • Δοκός στήριξης, πίσω (1×)
• Διαχωριστικό στήριξης, επάνω (1×)
• Διαχωριστικό στήριξης, κάτω (1×)
• Επίθεμα στεγανοποίησης πλαισίου στήριξης (1×)
• Κατακόρυφο στήριγμα, αριστερό (2×)
• Κατακόρυφο στήριγμα, δεξιό (2×)
• Κάτω λωρίδα (2×)
• Μεσαία λωρίδα (8×)
• Επάνω λωρίδα (2×)
• Επάνω πάνελ (1×)
• Πλευρικό πάνελ, αριστερό (1×)
• Πλευρικό πάνελ, δεξιό (1×)
• Λωρίδες μονωτικής ταινίας

2.2 Παρελκόμενα

Η συσκευασία περιλαμβάνει τα ακόλουθα παρελκόμενα:

Παρελκόμενα(a)	Εικόνα	Περιγραφή
A		Λαμαρινόβιδα Torx M5×20
B		Ροδέλα από νάιλον M5, DIN 125-1 A

3 Πληροφορίες για τη μονάδα και τα προαιρετικά εξαρτήματα

Παρελκόμενα^(a)	Εικόνα Περιγραφή
C		Μονωτική ταινία 20 mm
D		Ούπα από νάιλον 8×40
E		Στριφόνι 6×50
F		Μεταλλική ροδέλα M6×20
G		Στρογγυλό διαχωριστικό πώμα
H		Γκρόβερ M8
I		Παξιμάδι M8
J		Μεταλλική ροδέλα M8×30
K		Στρογγυλεμένο προφίλ φινιρίσματος, μικρό
L		Προφίλ φινιρίσματος σχήματος U
M Πείρος οδήγησης		∅8×25 M5
N		Αποστατικός δακτύλιος 15×2,5
O		Αποστατικός δακτύλιος 12×7

Παρελκόμενα^(a)	Εικόνα Περιγραφή
P		Λαστιχένιο σφουγγαράκι σχήματος D, αυτοκόλλητο
Q		Στρογγυλεμένο προφίλ φινιρίσματος, μεγάλο (1 m)
R		Κλειδί
S		Γωνιακό στήριγμα πλαισίου βάσης
T		Επίθεμα στεγανοποίησης πλαισίου βάσης
U		Επίθεμα στεγανοποίησης πλαισίου βάσης
V		Αποσβεστήρας κραδασμών

(a) Το παρόν εγχειρίδιο αναφέρεται σε κάθε παρελκόμενο με ένα συγκεκριμένο γράμμα, από το Α έως το Τ.

3 Πληροφορίες για τη μονάδα και τα προαιρετικά εξαρτήματα

3.1 Πιθανοί συνδυασμοί

Ανατρέξτε στο εγχειρίδιο της εξωτερικής μονάδας, για να ελέγξετε αν το περίβλημα χαμηλού θορύβου είναι συμβατό με την εξωτερική μονάδα.

3.2 Πιθανά προαιρετικά εξαρτήματα

Δοχείο αποστράγγισης και θερμαντική ταινία

Για την εκκένωση του νερού αποστράγγισης, χρησιμοποιήστε:

- Δοχείο αποστράγγισης (EKLN140-DP)

Για να διατηρήσετε τις οπές αποστράγγισης καθαρές σε ψυχρά κλίματα, χρησιμοποιήστε επίσης:

- Θερμαντική ταινία (EKLN140-DPHT)

4 Εγκατάσταση της μονάδας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εγκατάσταση πρέπει να πραγματοποιείται από έναν τεχνικό εγκατάστασης και η επιλογή υλικών και εγκατάστασης πρέπει να συμμορφώνεται με την ισχύουσα νομοθεσία. Στην Ευρώτη ισχύει το πρότυπο EN378.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εγκατάσταση ΠΡΕΠΕΙ να εκτελείται από εξουσιοδοτημένο εγκαταστάτη. Απαιτούνται 2 άτομα για την εγκατάσταση του περιβλήματος χαμηλού θορύβου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τα τμήματα ενδέχεται να έχουν αιχμηρά άκρα. Φοράτε γάντια εργασίας ανθεκτικά στα κοψίματα κατά τη διάρκεια της εγκατάστασης.

4.1 Την προετοιμασία του χώρου εγκατάστασης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η εγκατάσταση, η συντήρηση και η επισκευή συμμορφώνονται με τις οδηγίες της Daikin και με την ισχύουσα νομοθεσία και ότι πραγματοποιούνται MONO από εξουσιοδοτημένα άτομα.

Απαιτήσεις σχετικά με την εγκατάσταση

Εξασφαλίστε μια οριζόντια, επίπεδη και σταθερή βάση (βάση με πλάκες ή ξύλινο πλαίσιο). ΠΡΕΠΕΙ να υπάρχει ελάχιστη απόσταση 1 m σε όλες τις πλευρές του πλαισίου.

Ανατρέξτε στον οδηγό αναφοράς εγκαταστάτη της εξωτερικής μονάδας για τις επιπρόσθετες απαιτήσεις χώρου εγκατάστασης για την εξωτερική μονάδα σε ψυχρά κλίματα.

Εργαλεία

Το περίβλημα χαμηλού θορύβου μπορεί να εγκατασταθεί με χρήση των εξής εργαλείων:

• Γάντια εργασίας ανθεκτικά στα κοψίματα
• Συρματοκόφτες
• Μαχαίρι γενικής χρήσης
• Μεζούρα
• Γωνιόμετρο
• Ουδέτερο καθαριστικό
- Κατσαβίδι, Torx TX25
• (Γαλλικό) κλειδί μεγέθους 10
- Κλειδί μεγέθους 13
- Τρυπάνι με στέλεχος τοιχοποίας 8 mm (αν η βάση είναι κατασκευασμένη από σκυρόδεμα)

4.2 Πληροφορίες για την τοποθέτηση του περιβλήματος

4.2.1 Πληροφορίες για την τοποθέτηση του πλαισίου βάσης

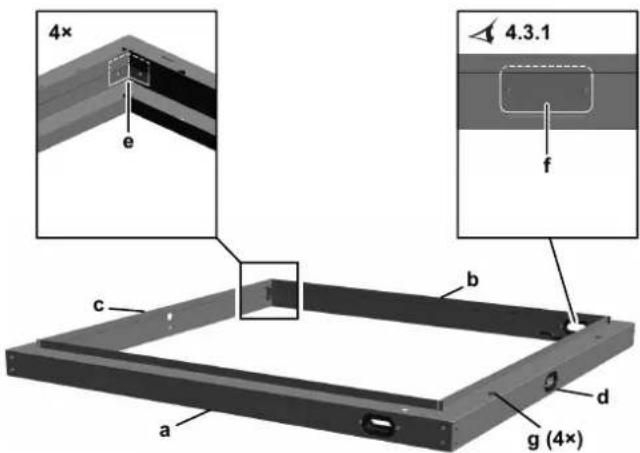

4x e 4.3.1 f c b a d g (4x)

a Προφίλ πλαισίου βάσης, μπροστινό
b Προφίλ πλαισίου βάσης, πίσω
c Προφίλ πλαισίου βάσης, αριστερό
d Προφίλ πλαισίου βάσης, δεξιό
e Γωνιακά στηρίγματα πλαισίου βάσης (παρελκόμενο S)
f Επίθεμα στεγανοποίησης πλαισίου βάσης (παρελκόμενο U)

g Οπές στερέωσης

Για να τοποθετήσετε το πλαίσιο βάσης

Το πλαίσιο βάσης αποτελείται από 4 ευθεία τμήματα (α\~d) και 4 γωνιακά (e). Τα 4 ευθεία τμήματα διαθέτουν εσοχές στα άκρα, ώστε να είναι δυνατή η μεταξύ τους συναρμολόγηση.

1 Στρέψτε τα γωνιακά στηρίγματα (παρελκόμενο S) στις γωνίες.
2 Στερεώστε τις γωνίες με τις λαμαρινόβιδες Torx M5 (παρελκόμενο A) και τις ροδέλες (παρελκόμενο B).

ΠΛΗΡΟΦΟΡΙΕΣ

Σφίξτε τες με το χέρι (μέγιστη ροπή σύσφιγξης <5 N·m)

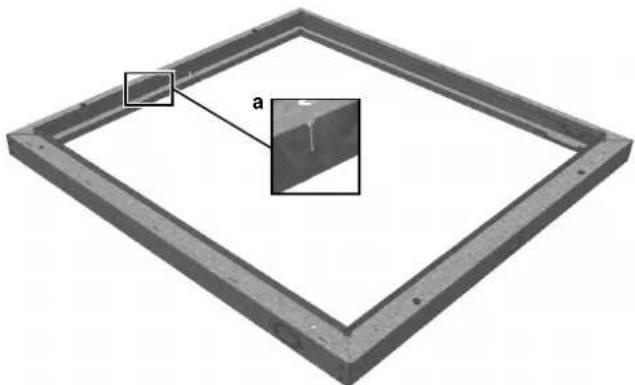

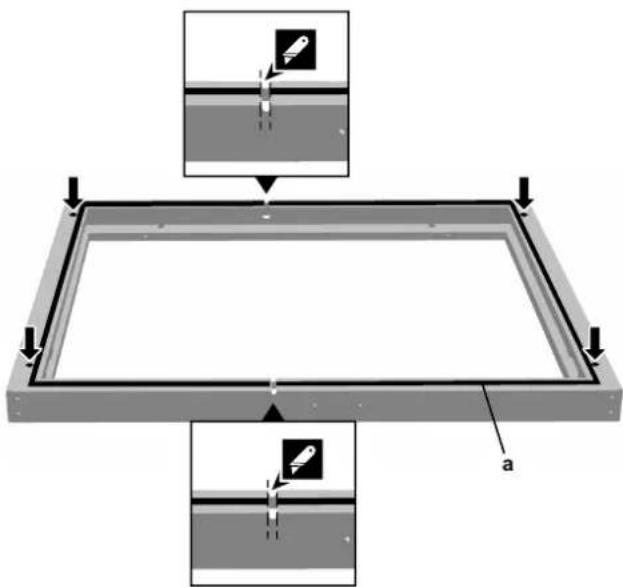

3 Κολλήστε 1 λωρίδα μονωτικής ταινίας (παρελκόμενο C) στην κάτω πλευρά του πλαισίου βάσης στο κέντρο του προφίλ.

a Movwtikή taivía (παρελκόμενο C)

4 Διακόψτε το λάστιχο στις οπές αποστράγγισης (2×) και τις οπές στερέωσης (4×).
5 Ευθυγραμμίστε το πλαίσιο βάσης σε γωνία 90° – ένα μεγάλο γωνιόμετρο θα ήταν πολύ χρήσιμο για αυτό.

ΠΛΗΡΟΦΟΡΙΕΣ

Οι γωνίες ΠΡΕΠΕΙ να βρίσκονται σε γωνία ακριβώς 90°.

6 Στερεώστε το πλαίσιο βάσης στο δάπεδο με τα στριφόνια (παρελκόμενο Ε) και τις μεταλλικές ροδέλες (παρελκόμενο Τ).
7 (Προαιρετικά) Αν εργάζεστε σε βάση από πέτρα, χρησιμοποιήστε τα ούπα από νάλον (παρελκόμενο D).
8 Τοποθετήστε 4 στρογγυλά πλαστικά διαχωριστικά πώματα (παρελκόμενο G) στο πλαίσιο βάσης και ωθήστε τα στις οπές στερέωσης στο επάνω μέρος, πάνω από τα οποία θα τοποθετηθούν αργότερα τα πάνελ.

4.2.2 Πληροφορίες για την τοποθέτηση του πλαισίου στήριξης

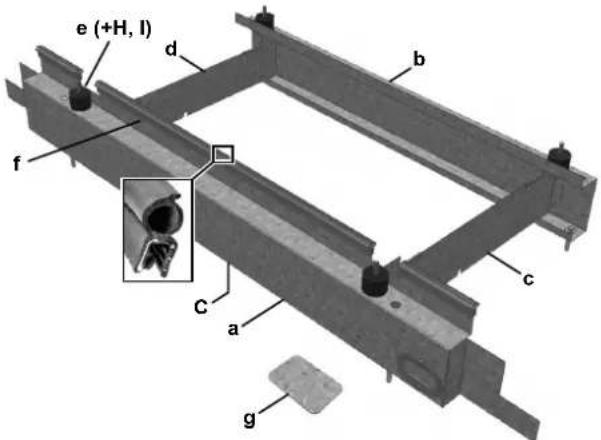

e (+H, I) d b f c C a g

a Lokóc στήριξης, ηπροστινή
b Δοκός στήριξης, πίσω
c Διαχωριστικό στήριξης, επάνω
d Διαχωριστικό στήριξης, κάτω
e Αποσβεστήρες κραδασμών (παρελκόμενο V)
f Στρογγυλεμένο λάστιχο (παρελκόμενο Q)
g Επίθεμα στεγανοποίησης πλαισίου βάσης (παρελκόμενο T)

C, H, I, L Παρελκόμενα

Για να τοποθετήσετε το πλαίσιο στήριξης

1 Τοποθετήστε την μπροστινή (α) και την πίσω δοκό στήριξης (β) παράλληλα μεταξύ τους με τα ανοιχτά τμήματα στραμμένα το ένα προς το άλλο.
2 Γλιστρήστε το επάνω (c) και το κάτω διαχωριστικό στήριξης (d) μεταξύ των 2 δοκών στήριξης.
3 Ελέγξτε ότι όλες οι οπές στις δοκούς και τα διαχωριστικά στήριξης είναι ευθυγραμμισμένες μεταξύ τους.
4 Συνδέστε τους αποσβεστήρες κραδασμών (παρελκόμενο V) στις δοκούς και τα διαχωριστικά στήριξης χρησιμοποιώντας τα γκρόβερ M8 (παρελκόμενο H) και τα παξιμάδια M8 (παρελκόμενο I).
5 Συνδέστε τις δοκούς και τα διαχωριστικά στήριξης μεταξύ τους χρησιμοποιώντας τις λαμαρινόβίδες Torx M5 (παρελκόμενο A) και τις ροδέλες (παρελκόμενο B).

ΠΛΗΡΟΦΟΡΙΕΣ

Σφίξτε τες με το χέρι (μέγιστη ροπή σύσφιγξης <5 N·m).

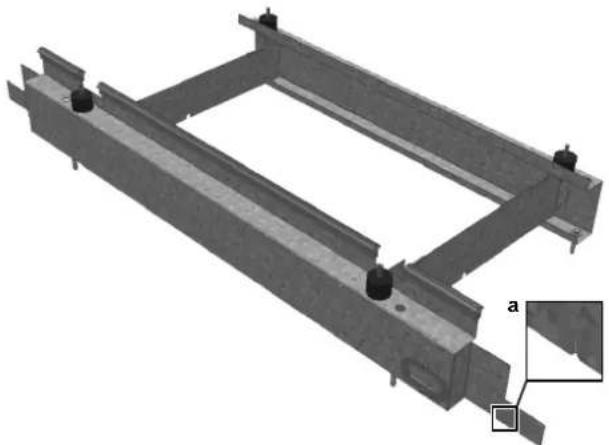

6 Κολλήστε 1 λωρίδα μονωτικής ταινίας (παρελκόμενο C) και στις δύο δοκούς στήριξης στο κέντρο του προφίλ της μπροστινής δοκού στήριξης (a) και του προφίλ της πίσω δοκού στήριξης (b).

a Movwtikή taivía (παρελκόμενο C)

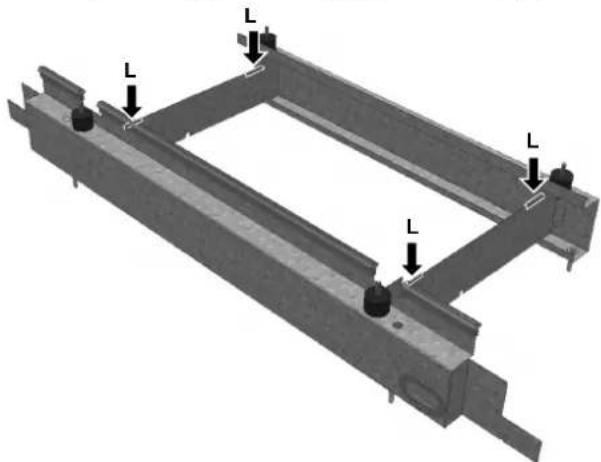

7 (Προαιρετικά) Αν χρησιμοποιήσετε το πλαίσιο στήριξης ως βάση του δοχείου αποστράγγισης: κόψτε το λάστιχο φινιρίσματος σχήματος U (παρελκόμενο L) σε 4 ίσα τμήματα μήκους 3 cm και τοποθετήστε το στα επάνω άκρα και των δύο ενδιάμεσων διαχωριστικών στήριξης στο επάνω μέρος.

8 Τοποθετήστε το στρογγυλεμένο λάστιχο (παρελκόμενο Q) στο μπροστινό μέρος της πιο μπροστινής δοκού στήριξης.
9 Κόψτε στα σωστά μήκη και εξασφαλίστε ότι το λάστιχο διακόπτεται στις εγκοπές.
10 Κουμπώστε το πλαίσιο στήριξης στο πλαίσιο βάσης χρησιμοποιώντας τις εγκοπές.

α Θέση της εγκοπής στο πλαίσιο βάσης

a Θέση της εγκοπής στο πλαίσιο στήριξης
11 Στερεώστε την πιο μπροστινή δοκό στήριξης στο δάπεδο χρησιμοποιώντας τα στριφόνια (παρελκόμενο Ε), τις μεταλλικές ροδέλες (παρελκόμενο Τ) και τα όύπα (παρελκόμενο Φ), αν εργάζεστε σε βάση από πέτρα.

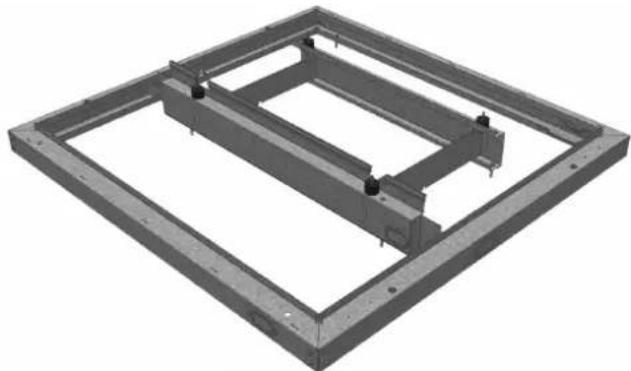

Αποτέλεσμα:

4.2.3 Πληροφορίες για την εγκατάσταση της εξωτερικής μονάδας

ΠΛΗΡΟΦΟΡΙΕΣ

Για λεπτομέρειες σχετικά με την εγκατάσταση της εξωτερικής μονάδας, ανατρέξτε στο εγχειρίδιο της εξωτερικής μονάδας.

ΠΡΟΣΟΧΗ

Κατά την εγκατάσταση του περιβλήματος χαμηλού θορύβου σε μια υπάρχουσα εξωτερική μονάδα, οι καλωδιώσεις και οι σωληνώσεις φυκτικού ΠΡΕΠΕΙ να διέλθουν μέσα από 1 από τα 3 προσχεδιασμένα ανοίγματα στο πλαίσιο βάσης του περιβλήματος χαμηλού θορύβου.

Ακολουθείτε ΠΑΝΤΑ τις οδηγίες στο εγχειρίδιο εγκατάστασης και το εγχειρίδιο συντήρησης της εξωτερικής μονάδας αναφορικά με τις σχετικές διαδικασίες για την απεγκατάσταση και την επανεγκατάσταση της εξωτερικής μονάδας.

Για να εγκαταστήσετε την εξωτερική μονάδα

1 Αν χρειάζεται, στερεώστε την πιο πίσω δοκό στήριξης χρησιμοποιώντας τα στριφόνια (παρελκόμενο Ε) και τις ροδέλες (παρελκόμενο Τ).

2 (Προαιρετικά) Αν εργάζεστε σε βάση από πέτρα, χρησιμοποιήστε τα ούπα (παρελκόμενο D).

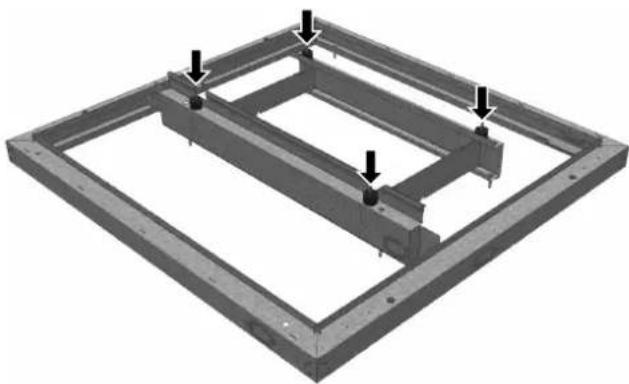

3 Τοποθετήστε την εξωτερική μονάδα πάνω στους αποσβεστήρες κραδασμών και συνδέστε τους διαδοχικά χρησιμοποιώντας τη μεταλλική ροδέλα (παρελκόμενο J), το γκρόβερ (παρελκόμενο H) και το παξίμάδι (παρελκόμενο I).

4.3 Καλώδιο

4.3.1 Για να προετοιμάσετε τις καλωδιώσεις

1 Επιλέξτε το επιθυμητό άνοιγμα στο πλαίσιο βάσης για τους σωλήνες και τα ηλεκτρικά καλώδια.

2 Στεγανοποίηστε τα άλλα ανοίγματα χρησιμοποιώντας τα επιθέματα στεγανοποίησης του πλαισίου βάσης που παρέχονται (παρελκόμενα Τ και Ο).

ΠΛΗΡΟΦΟΡΙΕΣ

Αν τα καλώδια έρχονται από το κάτω μέρος, μπορείτε να στεγανοποιήσετε όλα τα ανοίγματα.

3 Στερεώστε με τις λαμαρινόβίδες Torx M5 (παρελκόμενο A) και τις ροδέλες (παρελκόμενο B).

ΠΛΗΡΟΦΟΡΙΕΣ

Σφίξτε τες με το χέρι (μέγιστη ροπή σύσφιγξης <5 N·m).

4.3.2 Για να τοποθετήσετε τις καλωδιώσεις

1 Εισαγάγετε το μικρό στρογγυλεμένο λάστιχο φινιρίσματος (παρελκόμενο Κ) στο άνοιγμα μέσα από το οποίο θα διέλθουν τα καλώδια, για να εξασφαλίσετε άριστη στεγανοποίηση μεταξύ του ανοίγματος και των σωλήνων και καλωδίων.

2 Κόψτε το στρογγυλεμένο λάστιχο φινιρίσματος (παρελκόμενο Κ) στο σωστό μέγεθος με ένα μαχαίρι γενικής χρήσης και τοποθετήστε στο εσωτερικό του ανοίγματος.

3 Τοποθετήστε μια λωρίδα από το λάστιχο φινιρίσματος σχήματος U (παρελκόμενο L) στην εσωτερική πλευρά του πλαισίου βάσης, προκειμένου να αποτρέψετε τυχόν ζημιά στους σωλήνες και τα καλώδια.

4 Περάστε τους σωλήνες και τα ηλεκτρικά καλώδια.

5 Δρομολογήστε τους σωλήνες και τα ηλεκτρικά καλώδια μέσα από το σημείο εισαγωγής της εξωτερικής μονάδας στο δάπεδο (βάση), ώστε να αποτρέψετε τυχόν στρεβλώσεις στους σωλήνες.

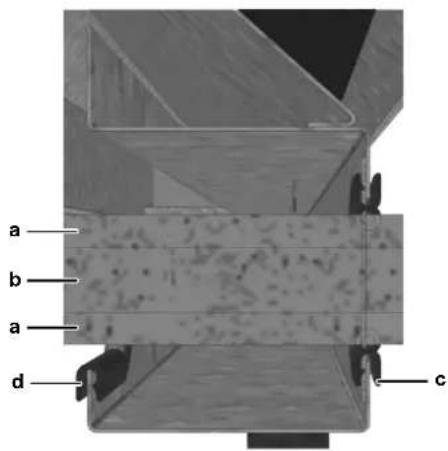

a b a d c

a Móvωση
b Σωλήνωση ψυκτικού
c Μικρό στρογγυλεμένο προφίλ φινιρίσματος (παρελκόμενο Κ)
d Προφίλ φινιρίσματος σχήματος U (παρελκόμενο L)

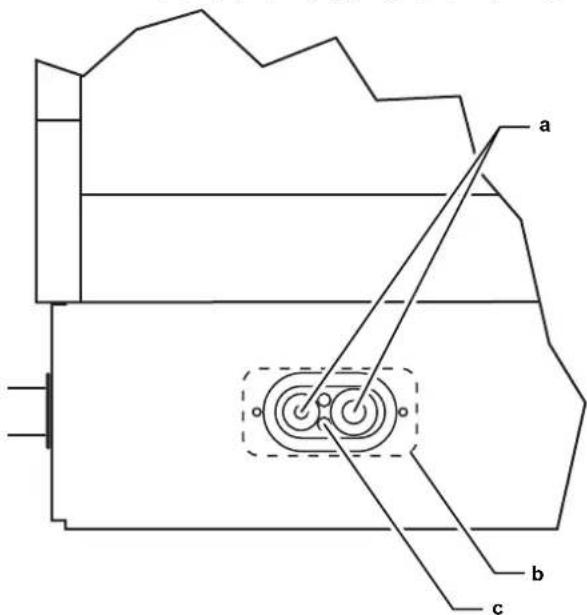

a b c

a Σωλήνωση ψυκτικού
b Πλαίσιο καλύμματος τοποθετημένο από την εσωτερική πλευρά. Τοποθετείται σε 3 θέσεις (βλ. κάτοψη). Οι σωλήνες είναι στεγανοποιημένοι με το λάστιχο.
c Нлектрика калώδια

4.4 Πληροφορίες για τη στερέωση της εξωτερικής μονάδας

4.4.1 Για να στερεώσετε την εξωτερική μονάδα

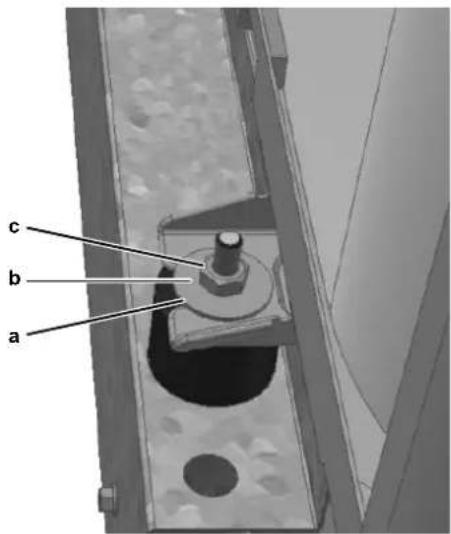

1 Στερεώστε την εξωτερική μονάδα με τη μεταλλική ροδέλα M8 (παρελκόμενο J), το γκρόβερ M8 (παρελκόμενο H), και το παξιμάδι M8 (παρελκόμενο I).

a b c

a Metallikή rodéla M8 (παρελκόμενο J)
b Γκρόβερ Μ8 (παρελκόμενο Η)
c Παξιμάδι M8 (παρελκόμενο I)

2 Συνδέστε τους σωλήνες και τα καλώδια από την εξωτερική μονάδα σύμφωνα με το εγχειρίδιο εγκατάστασης για την εξωτερική μονάδα.

4.5 Πληροφορίες για την τοποθέτηση του πλαισίου των λωρίδων

4.5.1 Για να τοποθετήσετε το πλαίσιο των λωρίδων

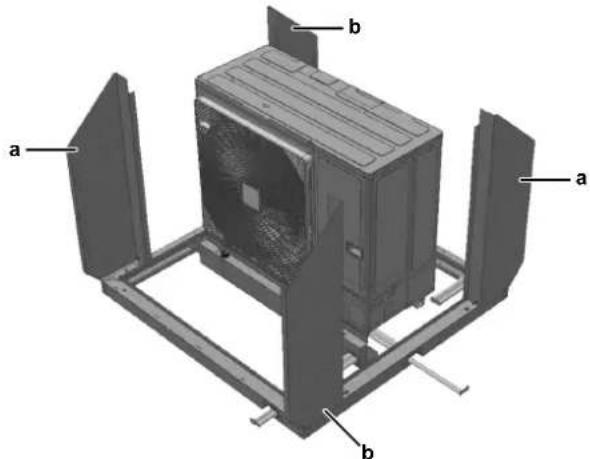

1 Τοποθετήστε τα κατακόρυφα στηρίγματα αριστερά (α) και δεξιά (b) στο πλαίσιο βάσης.

a b a b

2 Στερεώστε με τις λαμαρινόβιδες Torx M5 (παρελκόμενο A) και τις ροδέλες (παρελκόμενο B).

ΠΛΗΡΟΦΟΡΙΕΣ

Σφίξτε τες με το χέρι (μέγιστη ροπή σύσφιγξης <5 N·m).

4 Εγκατάσταση της μονάδας

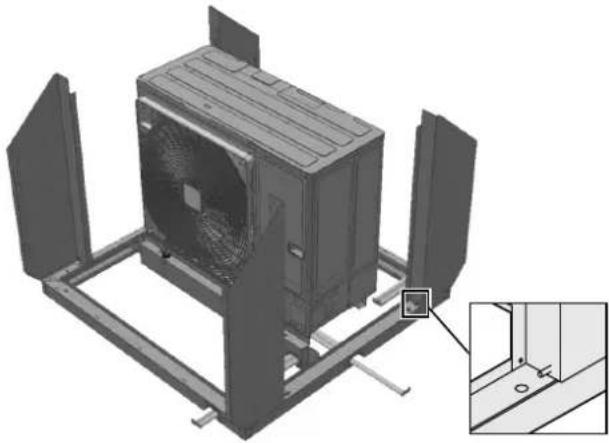

3 Τοποθετήστε τους πλαστικούς πείρους οδήγησης (παρελκόμενο Μ) στο κάτω μέρος του κατακόρυφου στηρίγματος.

4 Στερεώστε με τις λαμαρινόβιδες Torx M5 (παρελκόμενο A) και τις ροδέλες (παρελκόμενο B).

ΠΛΗΡΟΦΟΡΙΕΣ

Σφίξτε τες με το χέρι (μέγιστη ροπή σύσφιγξης <5 N·m).

5 Γλιστρήστε τον πλαστικό αποστατικό δακτύλιο 15×2,5 (παρελκόμενο Ν) πάνω από τους κάτω πείρους οδήγησης.

4.6 Πληροφορίες για την τοποθέτηση των λωρίδων

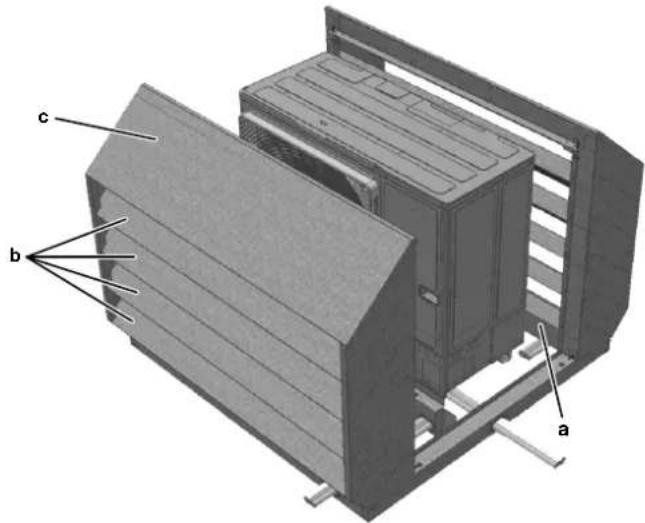

c b a

a Κάτω λωρίδες (2×)
b Μεσαίες λωρίδες (8×)
c Επάνω λωρίδες (2×)

4.6.1 Για να τοποθετήσετε τις κάτω λωρίδες

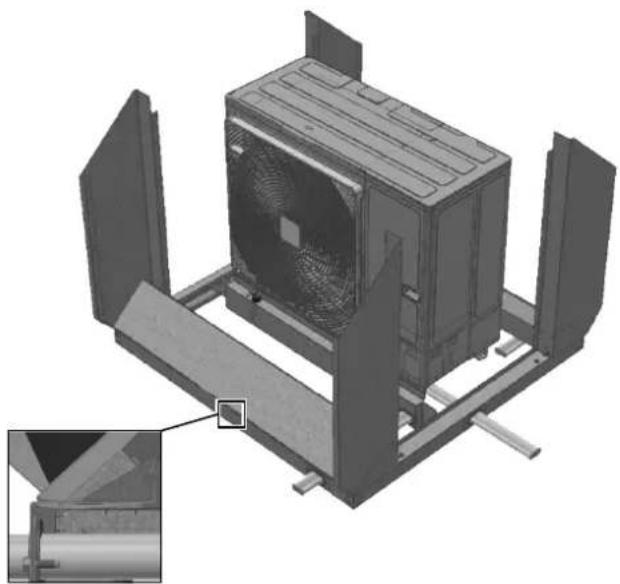

1 Στρέψτε τα χείλη τοποθέτησης στο άκρο της λωρίδας έτσι ώστε να σχηματίζουν γωνία 90°προς τη λωρίδα.

2 Τοποθετήστε τις 2 κάτω λωρίδες.

4.6.2 Για να τοποθετήσετε τις μεσαίες λωρίδες

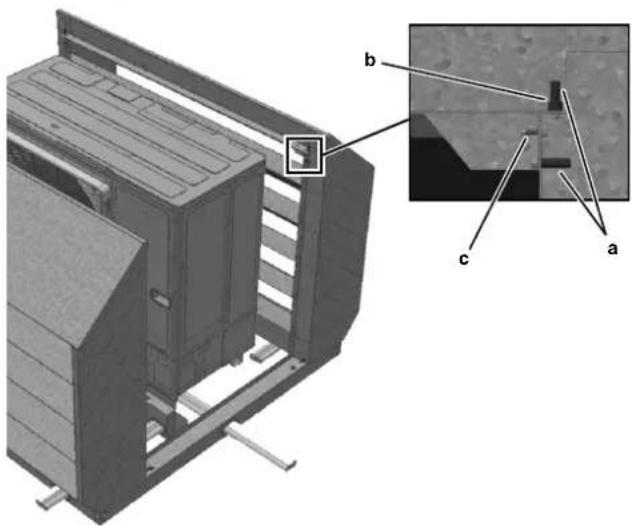

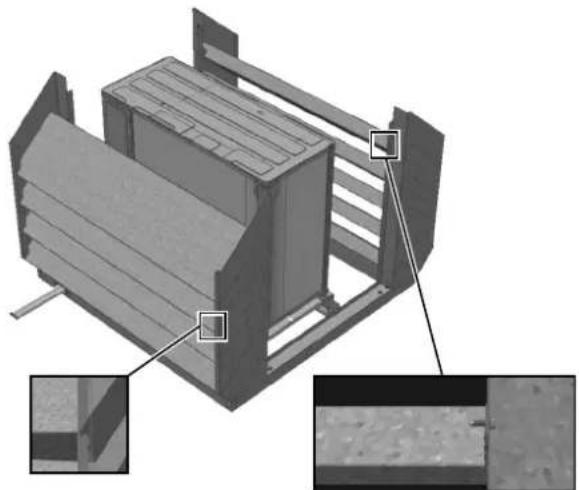

1 Στρέψτε τις μεσαίες λωρίδες προς τα κατακόρυφα στηρίγματα.
2 Τοποθετήστε τις 4 μεσαίες λωρίδες σε κάθε πλευρά.
3 Λυγίστε τα χείλη τοποθέτησης σε γωνία 90° σε σχέση με τις λωρίδες.

ΠΛΗΡΟΦΟΡΙΕΣ

Τα χείλη ΠΡΕΠΕΙ να συνδεθούν στα κατακόρυφα στηρίγματα.

4 Κρατήστε το χείλος και το κατακόρυφο στήριγμα σταθερά με το χέρι, για να εξασφαλίσετε ότι οι οπές θα ευθυγραμμιστούν μεταξύ τους.
5 Στερεώστε το χείλος με τις λαμαρινόβιδες Τοτχ Μ5 (παρελκόμενο Α) και τις ροδέλες (παρελκόμενο Β) τις οποίες θα εισαγάγετε από την εξωτερική πλευρά.

ΠΛΗΡΟΦΟΡΙΕΣ

Σφίξτε τες με το χέρι (μέγιστη ροπή σύσφιγξης <5 N·m).

4.6.3 Για να τοποθετήσετε τις επάνω λωρίδες

1 Στρέψτε τις επάνω λωρίδες προς τα κατακόρυφα στηρίγματα.
2 Τοποθετήστε τη λωρίδα στο επάνω μέρος πάνω από τα κατακόρυφα στηρίγματα.
3 Γλιστρήστε τη λωρίδα στις κάτω εγκοπές των κατακόρυφων στηριγμάτων.
4 Στερεώστε τους 8 πείρους οδήγησης (παρελκόμενο Μ) με τις λαμαρινάβιδες Torx M5 (παρελκόμενο Α). ΔΕΝ απαιτείται ροδέλα σε αυτήν την περίπτωση.
5 Τοποθετήστε έναν αποστατικό δακτύλιο 12×7 (παρελκόμενο Ο) πάνω από τους επάνω πείρους οδήγησης (4×).
6 Τοποθετήστε τις 4 επιπλέον λαμαρινόβιδες Torx M5 (παρελκόμενο A) και τις ροδέλες (παρελκόμενο B).

ΠΛΗΡΟΦΟΡΙΕΣ

Σφίξτε τες με το χέρι (μέγιστη ροπή σύσφιγξης <5 N·m).

a Πείροι οδήγησης (παρελκόμενο Μ) με λαμαρινόβιδα Torx M5 (παρελκόμενο Α)
b Αποστατικός δακτύλιος (παρελκόμενο Ο) c Πρόσθετη λαμαρινόβιδα Torx M5 (παρελκόμενο A)

7 Τοποθετήστε το αυτοκόλλητο λάστιχο σχήματος D (παρελκόμενο P) σε όλα τα άκρα του κατακόρυφου στηρίγματος, του πλαισίου βάσης και των επάνω λωρίδων.

8 Βεβαιωθείτε ότι το λάστιχο έχει κολληθεί σε ευθεία γραμμή με τα εξωτερικά άκρα του μεταλλικού φύλλου.

ΠΛΗΡΟΦΟΡΙΕΣ

Στεγνώστε και απομακρύνετε τη λιπαρότητα από το μεταλλικό φύλλο με ένα ουδέτερο καθαριστικό, ώστε να εξασφαλίσετε ότι το λάστιχο σχήματος D θα κολλήσει σωστά. Κόψτε το λάστιχο στο κατάλληλο μήκος με ψαλίδι.

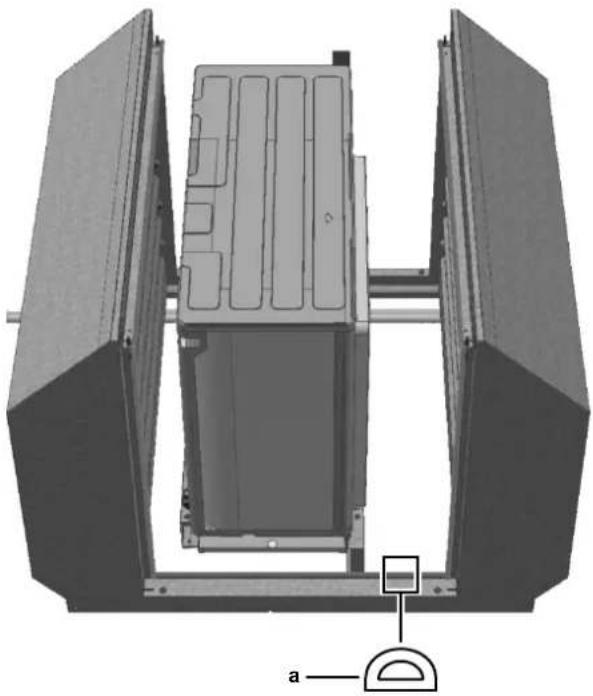

a Autokóllnto láστιχο σχήματος D (παρελκόμενο P)

4.7 Πληροφορίες για την τοποθέτηση των πάνελ και των λωρίδων μονωτικής ταινίας

4.7.1 Για να τοποθετήσετε το επάνω πάνελ

1 Τοποθετήστε το επάνω πάνελ με ακρίβεια πάνω από τους 4 πείρους οδήγησης (παρελκόμενο Μ).
2 Στερεώστε το επάνω πάνελ με 4× λαμαρινόβιδες Torx M5 (παρελκόμενο A) MONO.

ΠΛΗΡΟΦΟΡΙΕΣ

Σφίξτε τες με το χέρι (μέγιστη ροπή σύσφιγξης <5 N·m).

3 Τοποθετήστε το αυτοκόλλητο λάστιχο σχήματος D (παρελκόμενο P) και στα δύο άκρα του επάνω πάνελ.
4 Βεβαιωθείτε ότι το λάστιχο έχει κολληθεί σε ευθεία γραμμή με τα εξωτερικά άκρα του μεταλλικού φύλλου.

ΠΛΗΡΟΦΟΡΙΕΣ

Στεγνώστε και απομακρύνετε τη λιπαρότητα από το μεταλλικό φύλλο με ένα ουδέτερο καθαριστικό, ώστε να εξασφαλίσετε ότι το λάστιχο σχήματος D θα κολλήσει σωστά. Κόψτε το λάστιχο στο κατάλληλο μήκος με ψαλίδι.

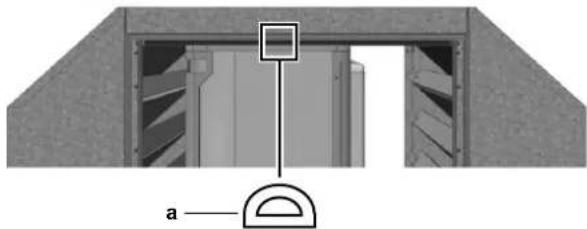

a Autokóllnto láctixo σχήματος D (παρελκόμενο P)

4.7.2 Για να τοποθετήσετε τα πλευρικά πάνελ και τις λωρίδες μονωτικής ταινίας

1 Κολλήστε τις αυτοκόλλητες λωρίδες μονωτικής ταινίας και στις δύο πλευρές της εξωτερικής μονάδας.

α Λωρίδα μονωτικής ταινίας, αριστερά. Κολλήστε τη σε όλο το ύψος της εξωτερικής μονάδας (βλ. διακεκομμένη γραμμή).
b Λωρίδα μονωτικής ταινίας, δεξιά. Κολλήστε σε όλο το μήκος της θυρίδας συντήρησης MONO (βλ. διακεκομμένη γραμμή).

2 Ωθήστε την υπόλοιπη μονωτική ταινία ανάμεσα στα προφίλ του πλαισίου βάσης.
3 Ανασηκώστε το αριστερό και το δεξιό πλευρικό πάνελ, τοποθετήστε τα στην εσοχή και αφήστε τα να γλιστρήσουν πάνω από τους κάτω πείρους (παρελκόμενο Μ).

4 Πιέστε τα πλευρικά πάνελ ώστε να κουμπώσουν και ασφαλίστε τα με το κλειδί που παρέχεται (παρελκόμενο R).

Αποτέλεσμα: Το περίβλημα χαμηλού θορύβου έχει τοποθετηθεί.

5 Διαμόρφωση

Μετά την εγκατάσταση της εξωτερικής μονάδας, να απενεργοποιείτε ΠΑΝΤΑ τη λειτουργία υψηλής εξωτερικής στατικής πίεσης. Αυτό πρέπει να γίνεται, προκειμένου να αποτρέπτετε την αυξημένη ταχύτητα του ανεμιστήρα και τη σχετική αύξηση των εκπομπών θορύβου της εξωτερικής μονάδας.

Μοντέλο	Ρύθμιση Ρυθμίστε στην τιμή...
RZAG71	2-79 2
RZAG100
RZAG125
RZAG140
RZA200
RZA250
RXYSA4	2-18
RXYSA5
RXYSA6

ΠΛΗΡΟΦΟΡΙΕΣ

Για περισσότερες πληροφορίες σχετικά με τις ρυθμίσεις στον χώρο εγκατάστασης, ανατρέξτε στον οδηγό αναφοράς εγκαταστάτη του εγχειριδίου συντήρησης για την εξωτερική μονάδα.

6 Συντήρηση

• Το περίβλημα χαμηλού θορύβου δεν χρειάζεται συντήρηση υπό κανονικές συνθήκες λειτουργίας.
- Καθαρίστε το εξωτερικό με νερό και ένα ουδέτερο καθαριστικό τουλάχιστον δύο φορές τον χρόνο, προκειμένου να διατηρήσετε το περίβλημα σε άριστη κατάσταση.
• Για να αποφύγετε τυχόν βραχυκύκλωμα της ροής αέρα, διατηρείτε ΠΑΝΤΑ τα ανοίγματα των λωρίδων καθαρά και απομακρύνετε ακαθαρσίες, όπως τα φύλλα και το χιόνι.

ΠΛΗΡΟΦΟΡΙΕΣ

Για πληροφορίες σχετικά με τη συντήρηση της εξωτερικής μονάδας, ανατρέξτε στο εγχειρίδιο συντήρησης για την αντίστοιχη εξωτερική μονάδα.

Índice
