ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SAG660 MBM

Ρακόρ σύνδεσης αερίου φ1/2"G

Fig.2 - Abb.2

Ανοξείδωτο στήριγμα για επίτοιχη τοποθέτηση

Fig.3 - Abb.3

93 22 11958150 300 Ø12 60

A B C H

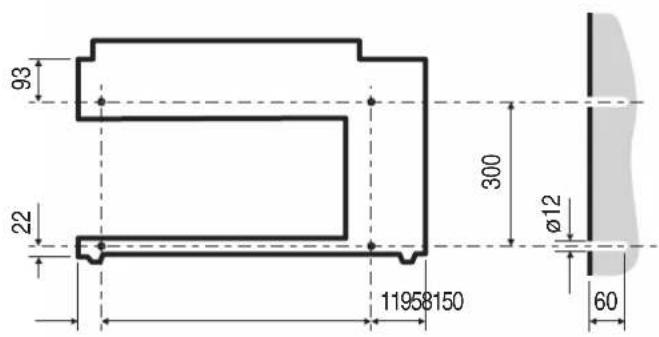

Σχήμα τρυπήματος τοίχου για στερέωση στηριγμάτων

Fig.4 - Abb.4

Ugello

Düse

Injector

Injecteur

Injector

Gaspit

Dyse

Μπεκ

Τεχνικά χαρακτηριστικά της συσκευής

Αυτό το εγχειρίδιο οδηγιών τοποθέτησης και χρήσης αναφέρεται στις σαλαμάνδρες αερίου κατηγορίας 112H3+. Η αναγνωριστική πινακίδα , από πολυεστερικό υλικό, είναι επικολλημένη στη δεξιά πλευρά της συσκευής, και περιέχει τα εξής στοιχεία:

Μοντέλο	SG
Αριθμός σειράς:	XXXXXXXX
Κατηγορία:	II2H3+
Έτος κατασκευής:	1995
Ονομαστική θερμική ισχύς:	7,4 kW
Τύπος κατασκευής:	A
Πρότυπο δοκιμής:	EN 203-1
Πίεση σύνδεσης G30:	28-30/37 mbar
G20:	20 mbar
Κατανάλωση: G30:	0,58 kg/h
G20:	0,78 m^3/h

Υπάρχει και μία πρόσθετη πινακίδα, από πολυεστέρα, που είναι επικολλημένη κοντά στην αναγνωριστική πινακίδα και περιέχει όλες τις πληροφορίες που αφορούν τη διαμόρφωση της συσκευής.

Η συσκευή διαθέτει έναν καυστήρα 7,4 kW (θερμική ισχύς στην ελάχιστη ένταση 4,5 kW).

Ο θάλαμος καύσης και ο καυστήρας κατασκευάζονται από ανοξείδωτο ατσάλι.

Η συσκευή είναι κατασκευασμένη από ανοξείδωτο ατσάλι και διαθέτει 4 πόδια ρυθμιζόμενου ύψους. Η διάταξη σωληνώσεων και οργάνων σύνδεσης του αερίου πληροί τις προδιαγραφές ISO 7/1 και διαθέτει ракόρ σύνδεσης 1/2"G.

Όλα τα ракόρ διαθέτουν μεταλλικά δικωνικά στοιχεία στεγανότητας. Οι σωληνώσεις του αερίου, από τη διάταξη οργάνων έως το διακόπτη, είναι κατασκευασμένες από γαλβανισμένο ατσάλι, ενώ από το διακόπτη έως τον καυστήρα είναι χαλκοσωλήνες.

Η βαλβίδα του διακόπτη είναι απολύτως ασφαλής και επιτρέπει τη ρύθμιση της μέγιστης και ελάχιστης τιμής της θερμικής ισχύος.

Το άναμμα του κύριου καυστήρα γίνεται μέσω ενός βοηθητικού καυστήρα ανάμματος (πιλότος).

Τοποθέτηση

• Η συσκευή πρέπει να τοποθετηθεί σε έναν καλά αεριζόμενο χώρο και, κατά προτίμηση, κάτω από απορροφητήρα.
• Η τοποθέτηση, η σύνδεση με το δίκτυο αερίου, η συντήρηση, η ενδεχόμενη μετατροπή ή προσαρμογή σε άλλον τύπο αερίου, καθώς και η επιδιόρθωση των βλαβών, πρέπει να πραγματοποιούνται μόνο από εξειδικευμένους και εξουσιοδοτημένους τεχνικούς.
  Πρέπει να ζητήσετε από το φορέα που σας παρέχει το αέριο, να σας χορηγήσει την απαραίτητη έγκριση για την τοποθέτηση.
• Πριν από τη σύνδεση του αερίου, πρέπει να εγκαταστήσετε, μεταξύ δικτύου παροχής και συσκευής, ένα διακόπτη απόφραξης.

• Η συσκευή μπορεί να τοποθετηθεί πάνω σε έναν πάγκο εργασίας, στερεωμένο στον τοίχο. Ο πάγκος και ο τοίχος πρέπει να είναι κατασκευασμένοι από άφλεκτο υλικό. Η απόστασή της από άλλες συσκευές και/ή εύφλεκτες επιφάνειες πρέπει να είναι τουλάχιστον 200 χιλ. (τόσο από πίσω, όσο και πλευρικά). Σε περίπτωση που η απόσταση είναι μικρότερη, είναι απαραίτητη η τοποθέτηση κάποιου θερμομονωτικού τοιχώματος.

• Στη δεξιά πλευρά, σας συνιστούμε να αφήσετε ελεύθερο χώρο 300 χιλ., για να γίνεται πιο εύκολα η συντήρηση και οι ενδεχόμενες επισκευές.

• Σε περίπτωση επίτοιχης τοποθέτησης της συσκευής, ζητήστε να σας χορηνηθούν οι ειδικές γωνίες στήριξης (προαιρετικά). Βεβαιωθείτε ότι ο τοίχος είναι κτιστός, από άφλεκτο υλικό, και ότι μπορεί να αντέξει σε φορτίο 32 κιλών.
• Για τη στερέωση των γωνιών στήριξης, πρέπει να κάνετε τρύπες στον τοίχο, όπως φαίνεται στο σχήμα τοποθέτησης. Χρησιμοποιήστε 4 βύσματα από ατσάλι, κατάλληλα για βίδες M6 (fischer SLM6 ή εφάμιλλα) (Σχ.4).

Προσοχή: Ο Κατασκευαστής δε δεσμεύεται από την εγγύηση σε περίπτωση ζημιών που προκλήθηκαν λόγω μη τήρησης των οδηγιών τοποθέτησης και χρήσης και/ή λόγω ανάρμοστης χρήσης της συσκευής.

Επίσης, ο Κατασκευαστής δε δεσμεύεται από την εγγύηση, σε περίπτωση που η σύνδεση δεν έγινε σε συμμόρφωση με τους ισχύοντες τεχνικούς κανονισμούς.

Πρέπει να τηρηθούν πιστά όλες οι προβλεπόμενες προδιαγραφές πυροπροστασίας!

Προδιαγραφές νόμου, τεχνικοί κανονισμοί και οδηγίες

Κατά την τοποθέτηση της συσκευής πρέπει να τηρηθούν οι εξής προδιαγραφές:

- Τοποθετήστε τη συσκευή μόνο σε χώρους με επαρκή αερισμό.

• Τοποθετήστε τη συσκευή σύμφωνα με τις προδιαγραφές του προτύπου ασφαλείας UNI-CIG 8723, Ιτ. Ν. 46/ 5 Μαρτίου 1990 και Εγκύκλιος αρ. 68.
  • Τηρήστε τους ισχύοντες κανόνες ασφαλείας.

Τεχνικά χαρακτηριστικά

Πίνακας των μπεκ (ακροφυσίων)

		Ονομαστική θερμική ισχύς	Θερμική ισχύς ελάχιστης έντασης
Θερμική ισχύς (kW)		7,4	4,5
Σύνδεση
Μεθάνιο H (Hi = 9,45 kWh/m3) m3/h		0,78	0,47
Υγραέριο (L.P.G.) (Hi = 12,68 kWh/kg) kg/h		0,58	0,35
μπεκ σε 1/100 mm	Μεθάνιο H 20 mbar	Βοηθητικός καυστήρας (πιλότος)	0,35
		Κύριος καυστήρας	205
		Ελάχιστο	Reg
	Υγραέριο (L.P.G.) 28-30/37mbar	Βοηθητικός καυστήρας (πιλότος)	0,20
		Κύριος καυστήρας	135
		Ελάχιστο	125
Πρωτεύων αέραςΑπόσταση “H”		Μεθάνιο	19 mm
		Υγραέριο (L.P.G.)	40 mm

Σύνδεση με το δίκτυο αερίου

Πριν συνδέσετε τη συσκευή με το δίκτυο του αερίου, συμβουλευτείτε την πινακίδα της συσκευής, για να βεβαιωθείτε ότι η συσκευή είναι διαμορφωμένη και δοκιμασμένη για τον τύπου αερίου που σας παρέχεται.

Αν το παρεχόμενο αέριο είναι διαφορετικό από αυτό που αναγράφεται στην πινακίδα, συμβουλευτείτε την παράγραφο "Μετατροπή και Προσαρμογή".

Η σύνδεση με το δίκτυο διανομής του αερίου πρέπει να γίνει με μεταλλικούς σωλήνες κατάλληλης διαμέτρου. Επίσης, στη σωλήνωση παροχής πρέπει να εγκατασταθεί ένας διακόπτης εγκεκριμένου τύπου.

Αν χρησιμοποιηθούν εύκαμπτοι σωλήνες, αυτοί πρέπει να είναι από ανοξείδωτο ατσάλι και να πληρούν τους ισχύοντες τεχνικούς κανονισμούς.

Η διάταξη σωληνώσεων και οργάνων πρέπει να διαθέτει εξωτερικό στπείρωμα, σε συμμόρφωση με το πρότυπο ISO 7/1. Το ракόρ σύνδεσης βρίσκεται στην πίσω δεξιά πλευρά. Η σύνδεση πρέπει να πραγματοποιηθεί αποκλειστικά και μόνο από εξουσιοδοτημένους τεχνικούς.

Μόλις ολοκληρώσετε την τοποθέτηση, ελέγξτε τη στεγανότητα των σημείων σύνδεσης και εξουδετερώστε τυχόν διαρροές. Για το σκοπό αυτό, χρησιμοποιήστε αφρώδη, μη διαβρωτικά υλικά (π.χ., σπρέι αφρού εντοπισμού διαρροών).

Σημείωση: Μη χρησιμοποιείτε φλόγες για την ανίχνευση των διαρροών!

Απαγωγή καπναερίων

Η συσκευή αυτή είναι τύπου Α και, συνεπώς, δε χρειάζεται σύνδεση με καπνοδόχο.

'Ελεγχος της πίεσης παροχής

Η θερμική ισχύς εξαρτάται από τον τύπο των χρησιμοποιούμενων μπεκ (ακροφυσίων) και από την πίεση παροχής, η οποία πρέπει να παρουσιάζει τα εξής χαρακτηριστικά:

Υγραέριο (L.P.G.)

Επιτρέπεται η λειτουργία της συσκευής με πίεση παροχής από 20/25 έως 35/45 mbar,

Δεν επιτρέπεται η λειτουργία της συσκευής, αν η πίεση παροχής είναι χαμηλότερη από 20/25 και υψηλότερη από 35/45 mbar.

Αν η πίεση παροχής δεν περιλαμβάνεται μέσα στις τιμές που προτείνονται παραπάνω, προειδοποιήστε τον εγκαταστάτη και μην βάζετε τη συσκευή σε λειτουργία, πριν εντοπιστεί και εξουδετερωθεί η αιτία του προβλήματος.

MEOANIO H

Επιτρέπεται η λειτουργία της συσκευής με πίεση παροχής από 17 έως 35 mbar,

Δεν επιτρέπεται η λειτουργία της συσκευής, αν η πίεση παροχής είναι χαμηλότερη από 17 και υψηλότερη από 25 mbar.

Αν η πίεση παροχής δεν περιλαμβάνεται μέσα στις τιμές που προτείνονται παραπάνω, ειδοποιήστε το φορέα που σας προμηθεύει το αέριο και μην βάζετε τη συσκευή σε λειτουργία, πριν εντοπιστεί και εξουδετερωθεί η αιτία του προβλήματος.

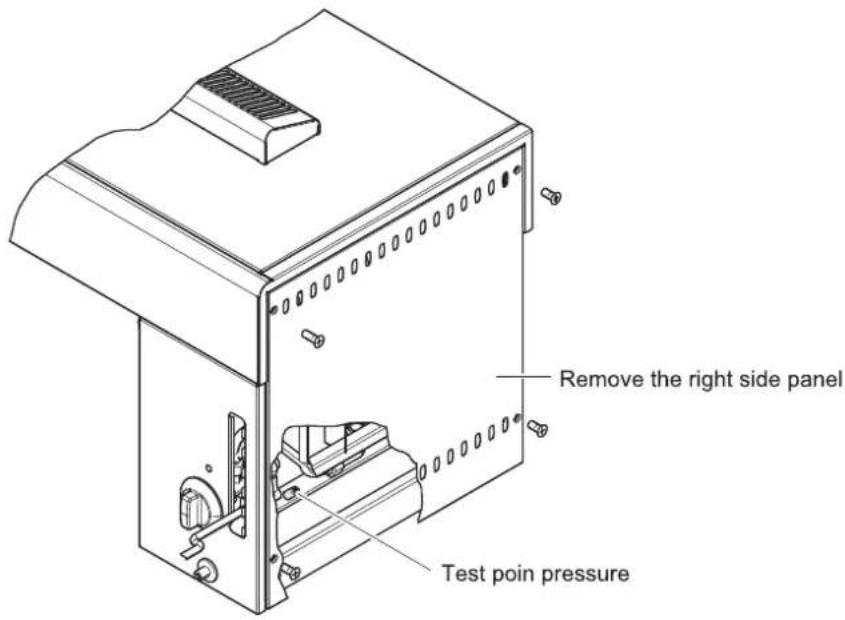

Η πίεση παροχής του δικτύου πρέπει να μετρηθεί με ένα μανόμετρο –π.χ., μανόμετρο τύπου U (με ελάχιστη τιμή

μέτρησης 0,1 mbar)-, το οποίο πρέπει να συνδεθεί στο ειδικό σημείο μέτρησης πίεσης. Το σημείο μέτρησης της πίεσης βρίσκεται κοντά στο διακόπτη. Για να το βρείτε πρέπει να αφαιρέσετε το δεξί πλευρικό τοίχωμα.

• Βγάλτε τη βίδα (πώμα) του σημείου μέτρησης πίεσης και συνδέστε το λάστιχο του μανόμετρου.
• Βάλτε τη συσκευή σε λειτουργία, σύμφωνα με τις παρεχόμενες οδηγίες, και ελέγξτε αν η πίεση που

καταγράφεται, περιλαμβάνεται μέσα στο εύρος των επιτρεπόμενων τιμών πίεσης.

• Αποσυνδέστε το μανόμετρο.
• Μετά τη μέτρηση, ξαναβιδώστε τη βίδα (πώμα) στεγανοποίησης, ελέγξε αν υπάρχουν τυχόν διαρροές και ζανατοποθετήστε το πλευρικό τοίχωμα.

'Ελεγχος της λειτουργίας

Πριν παραδώσετε τη συσκευή στο χρήστη, κάντε τους εξής ελέγχους:

Θερμική ισχύς

Ο έλεγχος της θερμικής ισχύος αποτελείται από τα εξής σημεία:

• Ελέγξτε αν ο τύπος του παρεχόμενου αερίου ταυτίζεται με αυτόν που αναγράφεται στην πινακίδα. Στην αντίθετη περίπτωση, πρέπει να κάνετε μία μετατροπή ή μία προσαρμογή. Συμβουλευτείτε την παράγραφο "Μετατροπή και Προσαρμογή".
• Ελέγξτε αν έχουν εγκατασταθεί τα σωστά μπεκ (ακροφύσια). Για το σκοπό αυτό, συμβουλευτείτε των πίνακα των μπεκ και ελέγξτε αν τα μπεκ ταιριάζουν με τους συνδυασμούς που προτείνονται.
• Για έναν περαιτέρω έλεγχο της παρεχόμενης ποσότητας, μπορείτε να ελέγξε την κατανάλωση αερίου με την ογκομετρική μέθοδο: βάλτε τον καυστήρα σε λειτουργία (πλήρης ρυθμό λειτουργίας) και, μετά από 10 περίπτου λεπτά, ελέγξε αν η μετρηθείσα ροή του αερίου (σε m³/h ή σε kg/h) ανταποκρίνεται στις τιμές που αναγράφονται στον πίνακα.

Βοηθητικός καυστήρας (πιλότος)

Η σωστή ρύθμιση του πιλότου έχει επιτευχθεί όταν η φλόγα "αγκαλιάζει" ομοιόμορφα το αντίστοιχο θερμοστοιχείο και το σχήμα της φλόγας είναι κανονικό (τοποθέτηση των κατάλληλων μπεκ).

Μορφή της φλόγας και ρύθμιση πρωτεύοντα αέρα

Η φλόγα πρέπει να έχει γαλάζιο χρώμα, να μην κιτρινίζει στην άκρη και να είναι σταθερή στη βάση. Αν το χρώμα της φλόγας τείνει προς το κίτρινο, σημαίνει ότι η ρύθμιση του πρωτεύοντα αέρα είναι λανθασμένη.

Αν η ποσότητα του πρωτεύοντα αέρα είναι υπερβολική, η φλόγα παρουσιάζεται κοντή και τείνει να αποσπάται από τον καυστήρα. Η συνιστώμενη απόσταση "Η" του πρωτεύοντα αέρα αναγράφεται στον πίνακα των μπεκ. (βλ. σχ. 2)

Ο έλεγχος της εμφάνισης της φλόγας πρέπει να γίνει και μετά από 15 περίπου λεπτά λειτουργίας με τη μέγιστη ένταση. Η φλόγα πρέπει να παραμείνει σταθερή ακόμη και μετά από τη μετάβαση από την ελάχιστη στη μέγιστη ένταση.

Οδηγίες για χρήστη

Ο χρήστης πρέπει να εκπαιδευτεί κατάλληλα στη σωστή χρήση, τις λειτουργίες και τη χρήση της συσκευής. Υπενθυμίζουμε ότι, αλλάζοντας χώρο τοποθέτησης της συσκευής, μπορεί να αλλάξει και η ποσότητα του παρεχόμενου αέρα καύσης. Κατά συνέπεια, πρέπει να ξαναγίνει ο έλεγχος λειτουργίας της συσκευής.

Συνιστούμε στον πελάτη να συνάψει μία σύμβαση παροχής τεχνικής υποστήριξης με το κέντρο εξυπηρέτησης πελατών.

Μετά την ολοκλήρωση των ελέγχων, προβείτε στη δοκιμή στεγανότητας της συσκευής.

Μέρος 2

Μετατροπή ή προσαρμογή

Για την μετατροπή της συσκευής, έτσι ώστε να λειτουργεί με ένα διαφορετικό τύπο αερίου (π.χ., από μεθάνιο σε υγραέριο L.P.G.), πρέπει να αντικατασταθούν τα μπεκ του κύριου και του βοηθητικού καυστήρα, καθώς και το by-pass (σχ. 2).

Όλα τα μπεκ (ακροφύσια) που χρειάζονται για τους διάφορους τύπους αερίου περιλαμβάνονται μέσα στο ειδικό σακουλάκι εξαρτημάτων και έχουν πάνω τους τις

απαραίτητες ενδείξεις. Οι ενδείξεις αυτές περιγράφονται στον πίνακα των μπεκ.

Σημείωση: Μετά από κάθε μετατροπή ή προσαρμογή, η συσκευή πρέπει να υποβάλλεται πάλι στις απαραίτητες δοκιμές και να ενημερώνεται η πρόσθετη πινακίδα με τα νέα στοιχεία που προέκυψαν.

Βοηθητικός καυστήρας (πιλότος)

• Βγάλτε το προστατευτικό έλασμα από τον βοηθητικό καιστήρα (πιλότο).
• Με το κατάλληλο κλειδί, ξεβιδώστε τη βίδα στερέωσης του πιλότου (vedi fig.5) και αντικαταστήστε το μπεκ,

ανάλογα με το νέο τύπο αερίου (συμβουλευτείτε τον πίνακα των μπεκ.)

Κύριος καυστήρας

- Ξεβιδώστε τις βίδες στερέωσης, βγάλτε το δεξί πλευρικό τοίχωμα και, με το κατάλληλο κλειδί, ξεβιδώστε το μπεκ.

Στη συνέχεια, τοποθετήστε το μπεκ που προτείνεται στον πίνακα.

By-pass ελάχιστης έντασης

- Για να βρείτε το by-pass πρέπει να βγάλετε το διακόπτη. To by-pass πρέπει να αντικαθίσταται όταν η συσκευή μετατρέπεται από G 30 σε G 20 ή αντίστροφα (βλ. Πίνακα των μπεκ)

Προσοχή: Στις συσκευές G 30 και G 20, to by-pass πρέπει να βιδωθεί μέχρι τέρμα.

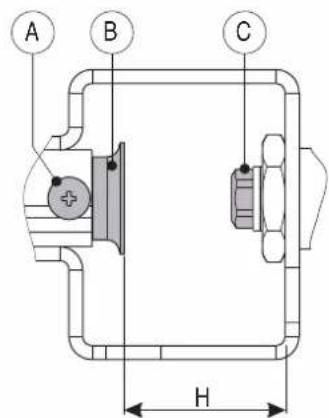

Ρύθμιση της ροής του πρωτεύοντα αέρα

Ξεσφίξτε τη βίδα και ρυθμίστε το δακτύλιο, σύμφωνα με τις υποδείξεις του πίνακα των μπεκ (Πρωτεύων αέρας –

Απόσταση "Η"). Μετά τη ρύθμιση, ξαναβιδώστε τη βίδα (βλ. σχ. 2).

Μέρος 3

Συντήρηση

Σας συμβουλεύουμε να ελέγχετε κάθε χρόνο: τη λειτουργία των διαφόρων μερών, την καύση, το άναμμα και την ασφάλεια της συσκευής.

Αντικατάσταση εξαρτημάτων

Η αντικατάσταση των μερών που ενδεχομένως παρουσιάζουν κάποιο πρόβλημα θα πρέπει να γίνεται αποκλειστικά και μόνο από εξειδικευμένο προσωπικό. Πριν προβείτε σε οποιαδήποτε ενέργεια, αποσυνδέστε τη συσκευή από το δίκτυο διανομής αερίου.

Αφού αφαιρέσετε το δεξί πλευρικό τοίχωμα, ξεβιδώνοντας τις 4 βίδες στερέωσης, έχετε πρόσβαση στα πιο σημαντικά μέρη της συσκευής. Για τα απαραίτητα ανταλλακτικά, πρέπει να απευθυνθείτε αποκλειστικά και μόνο στον Κατασκευαστή.

Πιθανά προβλήματα

Ο βοηθητικός καυστήρας (πιλότος) δεν ανάβει:

• Αν παρουσιαστεί ππώσης της πίεσης του αερίου στο δίκτυο διανομής.

• Αν δεν πατηθεί ή δεν είναι δυνατόν να πατηθεί επαρκώς μέχρι τη θέση ανάμματος ο διακόπτης ελέγχου.
  • Αν βουλώσει το μπεκ του πιλότου.
  • Αν ο διακόπτης παροχής αερίου είναι ελαπωματικός.
  Η φλόγα του πιλότου σβήνει μόλις αφήσετε το διακόπτη:
  • Αν το θερμοστοιχείο έχει βλάβη.

• Αν το θερμοστοιχείο δε θερμαίνεται επαρκώς από τη φλόγα-πιλότο.
  • Αν ο διακόπτης παροχής αερίου είναι ελαπτωματικός.
  Η φλόγα-πιλότος είναι αναμμένη, αλλά ο βοηθητικός καυστήρας δεν ανάβει:

• Αν παρουσιαστεί ππώσης της πίεσης του αερίου στο δίκτυο διανομής.
  • Αν βουλώσει το μπεκ.
  • Αν βουλώσουν οι οπές του καυστήρα.

Μέρος 4

Οδηγίες χρήσης

Προειδοποιήσεις ασφαλείας

Η συσκευή πρέπει να λειτουργεί υπό συνεχή επιτήρηση! Κατά τη χρήση, τα τοιχώματα της συσκευής ζεσταίνονται πολύ. Σας συνιστούμε να προσέχετε ιδιαίτερα! Η συσκευή προορίζεται για επαγγελματική χρήση. Συνεπώς, πρέπει να χρησιμοποιείται μόνο από εκπαιδευμένο προσωπικό!

Η τοποθέτηση, καθώς και η ενδεχόμενη μετατροπή ή προσαρμογή σε άλλον τύπο αερίου, πρέπει να πραγματοποιούνται μόνο από εξειδικευμένους και εξουσιοδοτημένους τεχνικούς, σύμφωνα με τους ισχύοντες

κανονισμούς.

Τουλάχιστον μία φορά το χρόνο, η συσκευή πρέπει να υποβάλλεται σε γενικό έλεγχο από κάποιον εξειδικευμένο τεχνικό. Γι' αυτό το λόγο, συνιστούμε στον πελάτη να συνάψει μία σύμβαση παροχής τεχνικής υποστήριξης.

Η συσκευή σχεδιάστηκε και προορίζεται για το γκρατινάρισμα και το μαγείρεμα τροφών με ακτινοβολία θερμότητας από μία πηγή ενέργειας που βρίσκεται στο πάνω μέρος της συσκευής.

'Εναρξη λειτουργίας

Πριν από το πρώτο μαγείρεμα, πλύνετε και καθαρίστε με επιμέλεια όλα τα μέρη που έρχονται σε επαφή με τις τροφές.

Για το λόγο αυτό, συμβουλευτείτε το κεφάλαιο "Καθαρισμός και φροντίδα".

Τοποθέτηση τροφών στο γκριλ

Σημείωση: Η απόσταση μεταξύ επιφάνειας ψησίματος και πηγής θερμότητας μπορεί να ρυθμιστεί μέσω της λαβής. Ανάλογα με το είδος, την υφή και της διαστάσεις των τροφών, η σχάρα μπορεί να τοποθετηθεί σε μία από τις 6 υπάρχουσες θέσεις.

Η σχάρα ψησίματος είναι εξερχόμενη και διαθέτει μηχανισμό κράτησης που διευκολύνει την πρόσβαση στις τροφές κατά το ψήσιμο.

Αφού τελειώσετε το ψήσιμο, μπορείτε να βγάλετε τη σχάρα, με τη βοήθεια των ειδικών εργαλείων που παρέχονται μαζί με τη συσκευή.

Άναμμα της συσκευής

Αναμμα του βοηθητικού καυστήρα (πιλότου)

• Ανοίξτε το διακόπτη παροχής αερίου που βρίσκεται πριν από τη συσκευή.
• Γυρίστε το διακόπτη ελέγχου αριστερόστροφα, έως τη θέση "σπινθήρας".
• Πατήστε το διακόπτη προς τα μέσα και, ταυτόχρονα, για να ανάψει η φλόγα, πατήστε επανειλημμένα το κουμπί ανάμματος (σχ. 6). Αφού ανάψει, κρατήστε πατημένο το κουμπί για 15 περίπου δευτερόλεπτα. Αν, όταν αφήσετε το διακόπτη, η φλόγα σβήσει, επαναλάβετε την ίδια διαδικασία.

- Το άναμμα της φλόγας-πιλότου μπορεί να γίνει και χειροκίνητα: πλησιάστε μία φλόγα (σπίρτο, κτλ.) στο βοηθητικό καυστήρα και κρατήστε πατημένο το διακόπτη ελέγχου στη θέση "σπινθήρας".

Άναμμα του κύριου καυστήρα

• Γυρίστε το διακόπτη ελέγχου από τη θέση "σπινθήρας" στη θέση της μέγιστης φλόγας.
• Για να χαμηλώσετε την ένταση της φλόγας, γυρίστε πάλι το διακόπτη ελέγχου, στη θέση της ελάχιστης έντασης φλόγας.

Σβήσιμο της συσκευής

Σβήσιμο του κύριου καυστήρα

- Γυρίστε το διακόπτη ελέγχου από τη θέση της μέγιστης ή ελάχιστης έντασης φλόγας στη θέση "σπινθήρας".

Σβήσιμο του βοηθητικού καυστήρα (πιλότου)

• Πατήστε το διακόπτη ελέγχου προς τα μέσα και γυρίστε τον στη θέση "κλειστό".
• Στο τέλος, κλείστε το διακόπτη παροχής αερίου που είναι εγκατεστημένος πριν από τη συσκευή.

Καθαρισμός και φροντίδα

Σημείωση: Πριν αρχίσετε τον καθαρισμό, πρέπει να περιμένετε να κρυώσει η συσκευή.

Σας υπενθυμίζουμε ότι ο καθαρισμός παίζει σημαντικό ρόλο για την ομαλή λειτουργία και τη μεγάλη διάρκεια ζωής της συσκευής.

Βγάλτε τα αποσπώμενα μέρη και πλύνετε τα με ζεστό νερό και υγρό καθαρισμού. Στη συνέχεια, ξεβγάλτε τα με καθαρό νερό.

Για τον καθαρισμό των μερών από ανοξείδωτο ατσάλι, μη χρησιμοποιείτε "σκληρά" ή διαβρωτικά προϊόντα καθαρισμού. Σας συνιστούμε να μη χρησιμοποιείτε σύρμα κουζίνας γιατί μπορεί να προκαλέσει σχηματισμό σκουριάς.

Για τον ίδιο λόγο, αποφεύγετε την εναπόθεση μεταλλικών αντικειμένων. Για τον καθαρισμό, πρέπει επίσης να αποφεύγετε τη χρήση γυαλόχαρτου. Μπορείτε όμως, σε ειδικές περιπτώσεις, να χρησιμοποιήσετε σκόνη ελαφρόπετρας. Σε περίπτωση δύσκολης βρωμιάς, σας συνιστούμε να χρησιμοποιήσετε σφουγγαράκια (π.χ., Scotch). Σε περίπτωση δύσκολης βρωμιάς, μπορείτε επίσης να χρησιμοποιήσετε κάποιο ειδικό σπρέι καθαρισμού για φούρνους που βρίσκονται εύκολα στο εμπόριο. Στην περίπτωση αυτή, ακολουθήστε πιστά τις προειδοποιήσεις του παρασκευαστή.

Τι να κάνετε σε περίπτωση βλάβης

Σε περίπτωση που, παρά τη σωστή χρήση της συσκευής, την κανονική τροφοδοσία αερίου και τον τέλειο καθαρισμό και απόδοση των διαφόρων μερών, παρουσιαστεί κάποιο

πρόβλημα λειτουργίας, πρέπει: να σβήσετε αμέσως τη συσκευή, να κλείσετε το διακόπτη παροχής αερίου και να καλέσετε το κέντρο τεχνικής υποστήριξης.

Τι να κάνετε σε περίπτωση μακρόχρονης παύσης λειτουργίας

Καθαρίστε και στεγνώστε επιμελώς τη συσκευή, σύμφωνα με τις οδηγίες της σχετικής παραγράφου. Κλείστε το διακόπτη της γραμμής παροχής αερίου.

Ο Κατασκευαστής δε φέρει καμία ευθύνη για τυχόν ζημίες που προκλήθηκαν λόγω λανθασμένης τοποθέτησης, ακατάλληλης συντήρησης και μη τήρησης των οδηγιών ασφαλείας!
