ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BD 4335 C Classic Ep Kärcher

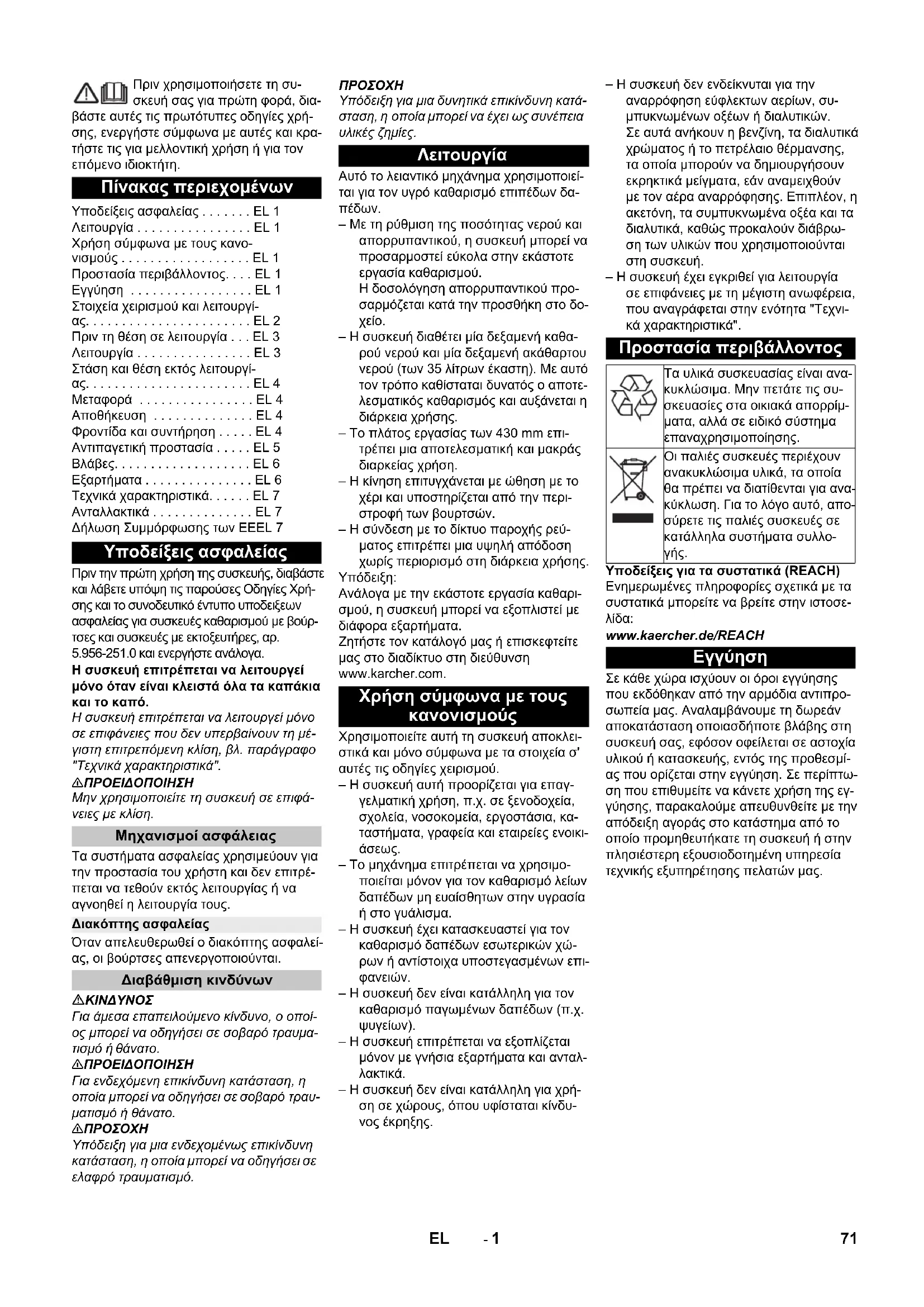

⚠️ Прів χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Πίνακας περιεχομένων

Υποδείξεις ασφαλείας ..... EL 1

Λειτουργία .... EL 1

Χρήση σύμφωνα με τους κανο- νισμούς .... EL 1

Προστασία περιβάλλοντος. . . . EL 1

Εγγύηση ...... EL 1

Στοιχεία χειρισμού και λειτουργί- ας. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 2

Πριν τη θέση σε λειτουργία . . . EL 3

Λειτουργία .... EL 3

Στάση και θέση εκτός λειτουργί- ας. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 4

Μεταφορά ..... EL 4

Αποθήκευση ...... EL 4

Φροντίδα και συντήρηση ..... EL 4

Αντιπαγετική προστασία ..... EL 5

Βλάβες. . . . . . . . . . . . . . . . . . EL 6

Εξαρτήματα .... EL 6

Τεχνικά χαρακτηριστικά. ..... EL 7

Ανταλλακτικά . . . . . . . . . . . . EL 7

Δήλωση Συμμόρφωσης των ΕΕΕL 7

Υποδείξεις ασφαλείας

Πριν την πρώτη χρήση της συσκευής, διαβάστε και λάβετε υπόψη τις παρούσες Οδηγίες Χρήσης και το συνοδευτικό έντυπο υποδειξεων ασφαλείας για συσκευές καθαρισμού με βούρτσες και συσκευές με εκτοξευτήρες, αρ. 5.956-251.0 και ενεργήστε ανάλογα.

Η συσκευή επιτρέπεται να λειτουργεί μόνο όταν είναι κλειστά όλα τα καπάκια και το καπό.

Η συσκευή επιτρέπεται να λειτουργεί μόνο σε επιφάνειες που δεν υπερβαίνουν τη μέγιστη επιτρεπόμενη κλίση, βλ. παράγραφο "Τεχνικά χαρακτηριστικά".

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην χρησιμοποιείτε τη συσκευή σε επιφά- νειες με κλίση.

Μηχανισμοί ασφάλειας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους.

Διακόπτης ασφαλείας

Όταν απελευθερωθεί ο διακόπτης ασφαλείας, οι βούρτσες απενεργοποιούνται.

Διαβάθμιση κινδύνων

ΔΚΙΝΔΥΝΟΣ

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Λειτουργία

Αυτό το λειαντικό μηχάνημα χρησιμοποιεί- ται για τον υγρό καθαρισμό επιπέδων δα- πέδων.

– Με τη ρύθμιση της ποσότητας νερού και απορρυπαντικού, η συσκευή μπορεί να προσαρμοστεί εύκολα στην εκάστοτε εργασία καθαρισμού.

Η δοσολόγηση απορρυπαντικού προσαρμόζεται κατά την προσθήκη στο δοχείο.

– Η συσκευή διαθέτει μία δεξαμενή καθαρού νερού και μία δεξαμενή ακάθαρτου νερού (των 35 λίτρων έκαστη). Με αυτό τον τρόπο καθίσταται δυνατός ο αποτελεσματικός καθαρισμός και αυξάνεται η διάρκεια χρήσης.

– Το πλάτος εργασίας των 430 mm επι- τρέπει μια αποτελεσματική και μακράς διαρκείας χρήση.

– Η κίνηση επιτυγχάνεται με ώθηση με το χέρι και υποστηρίζεται από την περιστροφή των βουρτσών.

– Η σύνδεση με το δίκτυο παροχής ρεύματος επιτρέπει μια υψηλή απόδοση χωρίς περιορισμό στη διάρκεια χρήσης. Υπόδειξη:

Ανάλογα με την εκάστοτε εργασία καθαρισμού, η συσκευή μπορεί να εξοπλιστεί με διάφορα εξαρτήματα.

Ζητήστε τον κατάλογό μας ή επισκεφτείτε μας στο διαδίκτυο στη διεύθυνση www.karcher.com.

Χρήση σύμφωνα με τους κανονισμούς

Χρησιμοποιείτε αυτή τη συσκευή αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού.

– Η συσκευή αυτή προορίζεται για επαγγελματική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεως.

– Το μηχάνημα επιτρέπεται να χρησιμο- ποιείται μόνον για τον καθαρισμό λείων δαπέδων μη ευαίσθητων στην υγρασία ή στο γυάλισμα.

– Η συσκευή έχει κατασκευαστεί για τον καθαρισμό δαπέδων εσωτερικών χώρων ή αντίστοιχα υποστεγασμένων επιφανειών.

– Η συσκευή δεν είναι κατάλληλη για τον καθαρισμό παγωμένων δαπέδων (π.χ. ψυγείων).

– Η συσκευή επιτρέπεται να εξοπλίζεται μόνον με γνήσια εξαρτήματα και ανταλλακτικά.

– Η συσκευή δεν είναι κατάλληλη για χρήση σε χώρους, όπου υφίσταται κίνδυνος έκρηξης.

– Η συσκευή δεν ενδείκνυται για την αναρρόφηση εύφλεκτων αερίων, συμπυκνωμένων οξέων ή διαλυτικών. Σε αυτά ανήκουν η βενζίνη, τα διαλυτικά χρώματος ή το πετρέλαιο θέρμανσης, τα οποία μπορούν να δημιουργήσουν εκρηκτικά μείγματα, εάν αναμειχθούν με τον αέρα αναρρόφησης. Επιπτλέον, η ακετόνη, τα συμπυκνωμένα οξέα και τα διαλυτικά, καθώς προκαλούν διάβρωση των υλικών που χρησιμοποιούνται στη συσκευή.

– Η συσκευή έχει εγκριθεί για λειτουργία σε επιφάνειες με τη μέγιστη ανωφέρεια, που αναγράφεται στην ενότητα "Τεχνικά χαρακτηριστικά".

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Για το λόγο αυτό, αποσύρετε τις παλιές συσκευές σε κατάλληλα συστήματα συλλογής.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά μπορείτε να βρείτε στην ιστοσελίδα:

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπροσωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Στοιχεία χειρισμού και λειτουργίας

1 Φίλτρο χνουδιών
2 Διακόπτης ασφαλείας
3 Ελαστικός σωλήνας απορροής βρώμι- κου νερού με δοσομετρητή
4 Ράγα συγκράτησης για Homebase
5 Φλοτέρ
6 Δοχείο καθαρού νερού
7 Σφράγισμα δοχείου καθαρού νερού
8 Κοίλωμα χειρολαβής
9 Κεφαλή καθαρισμού
10 Δισκοειδής βούρτσα
11 Άνοιγμα πλήρωσης του δοχείου καθα- ρού νερού
12 Λαβή αλλαγής βουρτσών
13 Δοχείο βρώμικου νερού
14 Ένδειξη πλήρωσης καθαρού νερού
15 Περιστρεφόμενη λαβή κλίσης της ρά- βδου αναρρόφησης
16 Ρύθμιση ύψους ράβδου αναρρόφησης *

17 Περικόχλια για την στερέωση της ρά- βδου αναρρόφησης
18 Ράβδος αναρρόφησης *
19 Εύκαμπτος σωλήνας αναρρόφησης
20 Πλήκτρο ρύθμισης ποσότητας νερού
21 Καλώδιο ρεύματος με φις
22 Μοχλός κατεβάσματος της ράβδου αναρρόφησης
23 Κονσόλα χειρισμού
24 Λαβή μεταφοράς
25 Επιφάνεια απόθεσης για σετ καθαρι- σμού "Homebase Box"
26 Κάλυμμα δοχείου βρώμικου νερού

* δεν παραδίδεται μαζί με το μηχάνημα

Αναγνωριστικό χρώματος

• Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα.
• Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα.

Κονσόλα χειρισμού

1 OFF

Η συσκευή είναι απενεργοποιημένη.

2 Κανονική λειτουργία

Υγρός καθαρισμός δαπέδου και αναρ- ρόφηση βρώμικου νερού.

3 Εντατική λειτουργία

Υγρός καθαρισμός δαπέδου και παρα- μονή απορρυπαντικού για να δράσει.

4 Λειτουργία αναρρόφησης

Αναρρόφηση ρύπων.

5 Διακόπτης επιλογής προγράμματος

6 Ενδεικτική λυχνία τροφοδοσίας τάσης Ανάβει όταν το φις είναι στην πρίζα και υπάρχει ηλεκτρική τάση.

Σύμβολα στην συσκευή

	Ρευματολήπτης
	Σημείο πρόσδεσης
	Πλαίσιο σφουγγαρί-στρας **
	Στάθμη πλήρωσης δε-ξαμενής καθαρού νερού 25%
	Λαβή αλλαγής βουρ-τσών
	Μοχλός κατεβάσματος της ράβδου αναρρόφη-σης
	Άνοιγμα εκροής δεξαμε-νής καθαρού νερού
	Ελαστικός σωλήνας απορροής βρώμικου νε-ρού

** προαιρετικό

Πριν τη θέση σε λειτουργία

Εκφόρτωση

→ Δύο άτομα πρέπει να σηκώσουν τη συ- σκευή από την παλέτα και να την απο- θέσουν στο έδαφος.

Συναρμολόγηση ράβδου αναρρόφησης

→ Τοποθετήστε τη ράβδο αναρρόφησης στην ανάρτηση της ράβδου αναρρόφησης, έτσι ώστε η λαμαρίνα μόρφωσης να βρίσκεται πάνω από την ανάρτηση.
→ Σφίξτε τα παξιμάδια.

→ Περάστε τον εύκαμπτο σωλήνα αναρ- ρόφησης.

Λειτουργία

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Σε περίπτωση κινδύνου αφήστε το διακό- πτη ασφαλείας/μοχλό οδήγησης.

Πλήρωση με υλικά λειτουργίας

Καθαρό νερό

→ Ανοίξτε το καπάκι της δεξαμενής φρέσκου νερού.
→ Γεμίστε με καθαρό νερό (το πολύ 60°C) μέχρι την κάτω άκρη του στομίου πλήρωσης.
→ Κλείστε το καπάκι της δεξαμενής φρέσκου νερού.

Απορρυπαντικό

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος βλάβης. Χρησιμοποιείτε μόνο τα συνιστώμενα απορρυπαντικά. Για άλλα απορρυπαντικά, ο χρήστης φέρει την ευθύνη για τον αυξημένο κίνδυνο από άποψη ασφάλειας λειτουργίας και ατυχήματος. Χρησιμοποιείτε μόνον απορρυπαντικά ελεύθερα από διαλύτες, υδροχλωρικό οξύ και υδροφθορικό οξύ. Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό.

Υπόδειξη:

Μην χρησιμοποιείτε απορρυπαντικά που αφρίζουν πολύ.

Протеινόμενα απορρυπαντικά:

Χρήση Απορρυπα-	ντικό
Καθαρισμός συντήρησης όλων των ανθεκτικών στο νερό δαπτέδων	RM 746RM 780
Καθαρισμός συντήρησης γυαλιστερών επιφανειών (π.χ. γρανίτης)	RM 755 es
Καθαρισμός συντήρησης και βασικός καθαρισμός βιομηχανικών δαπτέδων	RM 69 ASF
Καθαρισμός συντήρησης και βασικός καθαρισμός πλακών από λεπτούς λίθους	RM 753
Καθαρισμός συντήρησης πλακιδίων σε χώρους υγιεινής	RM 751
Καθαρισμός και απολύμανση σε χώρους υγιεινής	RM 732
Αφαίρεση επίστρωσης για δάπεδα ανθεκτικά στα αλκάλια (π.χ. PVC)	RM 752
Αφαίρεση επίστρωσης μουσαμά	RM 754

→ Προσθέστε απορρυπαντικό στη δεξαμενή φρέσκου νερού.

Υπόδειξη:

Εάν η δεξαμενή φρέσκου νερού είναι κενή, η κεφαλή καθαρισμού συνεχίζει να λειτουργεί χωρίς εισροή υγρού.

Ρύθμιση ποσότητας νερού

→ Ρυθμίστε την ποσότητα νερού ανάλογα με τους ρύπους της επίστρωσης του δαπέδου στην κεφαλή ρύθμισης.

Υπόδειξη:

Εκτελέστε τις πρώτες προσπάθειες καθαρισμού με ελάχιστη ποσότητα νερού. Αυξάνετε την ποσότητα νερού σταδιακά, μέχρι να επιτευχθεί το επιθυμητό αποτέλεσμα καθαρισμού.

Ρύθμιση της ράβδου αναρρόφησης

Κεκλιμένη θέση

Για τη βελτίωση του αποτελέσματος αναρρόφησης σε κεραμικές επιστρώσεις μπορεί να στραφεί η ράβδος αναρρόφησης μέχρι και 5°.

→ Χαλαρώστε τον κοχλία πεταλούδα.
→ Στρέψτε τη ράβδο αναρρόφησης.

→ Σφίξτε τους κοχλίες πεταλούδας.

Κλίση

Σε περίπτωση ανεπαρκούς αναρρόφησης μπορεί να αλλαχτεί η κλίση της ευθείας ράβδου αναρρόφησης.
→ Ρυθμίστε την περιστρεφόμενη λαβή κλίσης της ράβδου αναρρόφησης.

Υψος

Η ρύθμιση ύψους επηρεάζει την κάμψη των χειλών αναρρόφησης κατά την επαφή με το δάπεδο.

→ Δοκιμάστε να προσαρμόσετε τις λαβές περιστροφής για τη ρύθμιση τού ύψους, ώσπου να επιτύχετε το καλύτερο αποτέλεσμα αναρρόφησης.

Καθαρισμός

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης στην επίστρωση δαπέδου. Μην χρησιμοποιείτε τη συσκευή επί τόπου.

→ Κρεμάστε το άκρο της προέκτασης του κα- λωδίου στο άγκιστρο ανακούφισης έλξης.
→ Συνδέστε το βύσμα δικτύου της συ- σκευής με το καλώδιο προέκτασης.
→ Βάλτε το βύσμα δικτύου του καλωδίου προέκτασης στην πρίζα.
→ Περιστρέψτε το διακόπτη επιλογής προγράμματος στο επιθυμητό πρόγραμμα καθαρισμού.
→ Πατήστε το διακόπτη ασφαλείας.

Κατέβασμα της ράβδου αναρρόφησης

→ Τραβήξτε το μοχλό και πιέστε τον προς τα κάτω. Η ράβδος αναρρόφησης κατεβαίνει.

Υπόδειξη:

– Για τον καθαρισμό δαπέδων με πλακάκια ρυθμίστε την ευθεία ράβδο αναρρόφησης έτσι, ώστε ο καθαρισμός να γίνεται σε ορθή γωνία ως προς τους αρμούς.
– Για τη βελτίωση του αποτελέσματος αναρρόφησης μπορεί να ρυθμιστεί η ράβδος αναρρόφησης σε λοξή και κεκλιμένη θέση (βλ. "Ρύθμιση της ράβδου αναρρόφησης").
- Όταν γεμίσει η δεξαμενή βρώμικου νερού, ένας πλωτήρας κλείνει το άνοιγμα αναρρόφησης και ο στρόβιλος αναρρόφησης λειτουργεί με αυξημένο αριθμό στροφών. Σε αυτή την περίπτωση απενεργοποιήστε την αναρρόφηση και πηγαίνετε να αδειάσετε τη δεξαμενή βρώμικου νερού.

Στάση και θέση εκτός λειτουργίας

→ Ρυθμίστε το διακόπτη επιλογής προγράμματος στη θέση αναρρόφησης.
Οδηγήστε το μηχάνημα λίγο προς τα εμπρός για να αναρροφηθεί η υπόλοιπη ποσότητα νερού.
→ Ανεβάστε τη ράβδο αναρρόφησης.
→ Ρυθμίστε το διακόπτη επιλογής προγράμματος στη θέση "OFF".
→ Αποσυνδέστε το ρευματολήπτη από την πρίζα.

Εκκένωση βρώμικου νερού

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προσέξτε τις τοπικές προδιαγραφές για την επεξεργασία των υγρών λυμάτων.

→ Πάρτε τον εύκαμπτο σωλήνα κένωσης από το άγκιστρο και κατεβάστε τον πάνω από κατάλληλη διάταξη συλλογής.

→ Πιέστε ή τσακίστε τη διάταξη ρύθμισης δόσης.
→ Ανοίξτε το καπάκι της διάταξης ρύθμισης δόσης.
→ Αφήστε το βρώμικο νερό να εκρεύσει – με πίεση ή τσάκισμα ρυθμίζετε την ποσότητα νερού.
→ Ξεπλύνετε τη δεξαμενή βρώμικου νε- ρού με καθαρό νερό.

Αδειασμα καθαρού νερού

→ Ξεβιδώστε το καπάκι της δεξαμενής φρέσκου νερού.

Μεταφορά

ΔKINDYNOΣ

Κίνδυνος τραυματισμού! Η συσκευή επιτρέπεται να λειτουργεί μόνο σε επιφάνειες με κλίση έως τη μέγιστη τιμή (βλ. "Τεχνικά χαρακτηριστικά") για φόρτωση και εκφόρτωση. Οδηγείτε αργά.

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

→ Πιέστε τη λαβή ώθησης της συσκευής προς τα κάτω και σπρώξτε.

→ Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Πριν από όλες τις εργασίες στη συσκευή, περιστρέψτε το διακόπτη επιλογής προγράμματος στη θέση "OFF" και βγάλτε το βύσμα δικτύου από την πρίζα.

→ Αδειάζετε και αποσύρετε το βρόμικο νερό και το υπόλοιπο καθαρό νερό.

Πρόγραμμα συντήρησης

Μετά από κάθε λειτουργία

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης. Μην ψεκάζετε τη συ- σκευή με νερόκαι μην χρησιμοποιείτε ισχυ- ρά απορρυπαντικά.

→ Αδειάζετε το βρώμικο νερό.
→ Ξεπλύνετε τη δεξαμενή βρώμικου νε- ρού με καθαρό νερό.
→ Καθαρίζετε εξωτερικά το μηχάνημα με πανί βρεγμένο σε διάλυμα ήπιου απορρυπαντικού.
→ Ελέγχετε το φίλτρο χνουδιών και αν χρειάζεται το καθαρίζετε.
→ Καθαρίζετε τα χείλη αναρρόφησης και τα χείλη ξυσίματος, τα ελέγχετε για φθορά και αν χρειάζεται τα αλλάζετε.
→ Ελέγξτε τη βούρτσα για τυχόν φθορές και αντικαταστήστε την κατά περίπτωση (ανατρέξτε στις "Εργασίες συντήρησης").

Μηνιαίως

→ Ελέγχετε τις τοιμούχες μεταξύ του δο- χείου βρόμικου νερού και του καπακιού σχετικά με στεγανότητα, και, αν χρειά- ζεται, τις αλλάζετε.
→ Καθαρίστε το φίλτρο.

Ετησίως

→ Απευθύνεστε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών για τον προδιαγραιμμένο έλεγχο.

Εργασίες συντήρησης

Καθαρισμός της σήτας

→ Ανοίξτε το κάλυμμα.
→ Περιστρέψτε το κάλυμμα προς τη φορά του ρολογιού και αφαιρέστε το.
→ Αφαιρέστε τη σήτα που βρίσκεται από κάτω και καθαρίστε την.
→ Τοποθετήστε τη σήτα.
→ Εφαρμόστε το κάλυμμα και ασφαλίστε το, περιστρέφοντάς το προς τα αριστερά.
→ Κλείστε το κάλυμμα.

Αλλαγή ή γύρισμα των χειλιών αναρρόφησης

1 Σημάδι φθοράς
2 Χείλος αναρρόφησης

Τα χείλη αναρρόφησης πρέπει να αντικα- τασταθούν ή να γυρίσουν ανάποδα, όταν φθαρούν έως το σημάδι φθοράς.

→ Αφαιρέστε την ράβδο αναρρόφησης.
→ Ξεβιδώστε τις αστεροειδείς λαβές.

→ Βγάλτε τα πλαστικά μέρη.
→ Βγάζετε τα χείλη αναρρόφησης.
→ Εισαγάγετε τα καινούρια ή αντεστραμ- μένα χείλη αναρρόφησης.
→ Βάλτε τα πλαστικά μέρη.
→ Βιδώστε και σφίξτε τις σταυροειδείς λαβές.

Αντικατάσταση δισκοειδούς βούρτσας

→ Πιέστε τη λαβή ώθησης της συσκευής προς τα κάτω, ώστε να ανασηκωθεί η κεφαλή καθαρισμού.
→ Πιέστε το πεντάλ αλλαγής βουρτσών προς τα κάτω πέρα από την αντίσταση.

→ Τραβήξε τη συσκευή προς τα πίσω, ώστε να αποκτήσετε πρόσβαση στη δισκοειδή βούρτσα.
→ Αποθέστε τη νέα δισκοειδή βούρτσα στο δάπεδο μπροστά στη συσκευή.
→ Μεταφέρετε τη συσκευή με ανυψωμένη την κεφαλή καθαρισμού πάνω από το νέα δισκοειδή βούρτσα και χαμηλώστε την κεφαλή καθαρισμού.

Η βούρτσα ασφαλίζεται στο μηχανισμό μετάδοσης κίνησης.

Αφαίρεση της δεξαμενής βρώμικου νερού

→ Αφήστε το βρώμικο νερό να εκρεύσει.

→ Ανασηκώστε τη δεξαμενή βρώμικου νε- ρού και μετακινήστε την στο πλάί.

Σύμβαση συντήρησης

Για μια αξιόπιστη λειτουργία της συσκευής, μπορείτε να συνάψετε μια σύμβαση συντήρησης με το αρμόδιο γραφείο πωλήσεων της KÄRCHER.

Αντιπαγετική προστασία

Σε περίπτωση κινδύνου από παγετό:

→ Αδειάζετε το δοχείο καθαρού και ακά- θαρτου νερού.
→ Αποθέτετε το μηχάνημα σε χώρο που προστατεύεται από τον παγετό.

Βλάβες

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραμματισμού! Πριν από όλες τις εργασίες στη συσκευή, περιστρέψτε το διακόπτη επιλογής προγράμματος στη θέση "OFF" και βγάλτε το βύσμα δικτύου από την πρίζα.

→ Αδειάζετε και αποσύρετε το βρόμικο νερό και το υπόλοιπο καθαρό νερό.

Βλάβη Αντιμετώπιση
Η συσκευή δεν ξεκινά Ρυ	θμίστε το διακόπτη επιλογής προγράμματος στο επιθυμητό πρόγραμμα.
	Πατήστε το διακόπτη ασφαλείας.
	Εισάγετε τον ρευματολήπτη στην πρίζα.Ανάβει η ενδεικτική λυχνία τροφοδοσίας τάσης;
Ανεπαρκής ποσότητα νερού	Ελέγξτε τη στάθμη του καθαρού νερού, συμπληρώστε εάν είναι απαραίτητο.
	Αυξήστε την ποσότητα νερού με το κουμπί ρύθμισης ποσότητας νερού.
	Καθαρίστε το φίλτρο.
Ανεπαρκής αναρροφητική ισχύς	Ελέγχετε τις τσιμούχες μεταξύ του δοχείου βρόμικου νερού και του καπακιού σχετικά με στεγανότητα, και, αν χρειάζεται, τις αλλάζετε.
	Ελέγξτε την κατάσταση των στεγανοποιήσεων μεταξύ της δεξαμενής ακάθαρτου νερού και της δεξαμενής καθαρού νερού και αντικαταστήσετε τις κατά περίπτωση.
	Η δεξαμενή βρώμικου νερού είναι γεμάτη, απενεργοποιήστε τη συσκευή και αδειάστε τη δεξαμενή βρώμικου νερού
	Καθαρίστε το φίλτρο χνουδιών.
	Καθαρίστε τα χείλη αναρρόφησης στη ράβδο αναρρόφησης, αντικαταστήστε τα εάν είναι απαραίτητο.
	Ελέγξτε, εάν είναι κλειστό το καπάκι στον εύκαμπτο σωλήνα κένωσης βρόμικου νερού.
	Ελέγξτε τη ρύθμιση της ράβδου αναρρόφησης.
	Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν εμπλοκές, καθαρίστε τον εάν είναι απαραίτητο.
	Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον εάν είναι απαραίτητο.
Μη ικανοποιητικό αποτέλεσμα καθαρισμού	Ελέγξτε τη βούρτσα για τυχόν φθορές και αντικαταστήστε την, εάν είναι αναγκαίο.
Ο στρόβιλος αναρρόφησης δεν λειτουργεί κυκλικά	Καθαρίστε τον πλωτήρα.
Η βούρτσα δεν περιστρέφεται	Ελέγξτε εάν κάποιο ξένο σώμα μπλοκάρει τη βούρτσα και απομακρύνετέ το εάν υπάρχει.
	Αφήστε το διακόπτη ασφαλείας.Περιμένετε λίγο.Πατήστε το διακόπτη ασφαλείας.
Κραδασμοί κατά τον καθαρισμό	Άσως θα πρέπει να χρησιμοποιήσετε πιο μαλακές βούρτσες.
Σε περίπτωση βλαβών, οι οποίες δεν μπορούν να αντιμετωπιστούν με τη βοήθεια αυτού του πίνακα, καλέστε την υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Εξαρτήματα

Περιγραφή Αριθ.	ανταλλ.	Περιγραφή
Δισκοειδής βούρτσα, κόκκινο (μέτριο, στάνταρ) 4.905-022.0	Για χρήση σε	όλες τις συνήθεις εργασίες καθαρισμού.
Δισκοειδής βούρτσα, σε φυσικό χρώμα (μαλακό) 4.905-023.0	Από φυσικές ίνες για καθαρισμό και γυάλισμα.
Δισκοειδής βούρτσα, μαύρο (σκληρό) 4.905-025.0	Για επίμονους ρύπους	και γενικό καθαρισμό. Μόνο για μη ευαίσθητες επιστρώσεις.
Επενδεδυμένος δίσκος 4.762-533.0	Για καθαρισμό με δίσκο. Με ταχυσύν	δεσμο και Centerlock.
Επένδυση, λευκή 6.369-469.0	Για τη στίλβωση δαπέδων.
Δίσκος, κόκκινος (μέτριος μαλακός) 6.369-470.0	Για τον καθαρισμό όλων	των δαπέδων.
Δίσκος, πράσινος (μέτριος σκληρός) 6.369-472.0	Για καθαρισμό πολύ λε	ρωμένων δαπέδων και γενικό καθαρισμό.
Δίσκος, μαύρος (σκληρός) 6.369-473.0	Για επίμονους ρύπους και γενικό	καθαρισμό.
Δίσκος, μπεζ (από φυσική τρίχα) 6.371-081.0	Για γυάλισμα και φρεσκάρισμα	σκληρών και ελαστικών επιστρώσεων.
Ράβδος αναρρόφησης, 850 mm, ευθεία	4.777-401.0
Ράβδος αναρρόφησης, 850 mm, κυρτή	4.777-411.0
Set Homebase Box	4.035-406.0
Πλαίσιο σφουγγαρίστρας	9.753-023.0

Τεχνικά χαρακτηριστικά

Ισχύς
Ονομαστική τάση V 230
Συχνότητα Hz 50
Μέση ισχύς εισόδου W 14	00
Ονομαστική ισχύς στροβί-λου αναρρόφησης	W 550
Ονομαστική ισχύς συστή-ματος κίνησης βουρτσών	W 850
Αναρρόφηση
Αναρροφητική ισχύς, πο-σότητα αέρα (μέγ.)	l/s 20
Αναρροφητική ισχύς,υποπίεση (μέγ.)	kPa(mbar)	12,0(120)
Βούρτσες καθαρισμού
Ταχύτητα περιστροφήςβουρτσών	1/min 2	35
Διάμετρος βουρτσών mm	430
Διαστάσεις και βάρη
Θεωρητική επιφανειακήαπόδοση	m2/h 18	00
Μέγ. κλίση χώρου εργασί-ας	%	2
Ογκος δοχείου καθαρού/βρώμικου νερού	1 35/35
μεγ. θερμοκρασία νερού °	°C	60
Θερμοκρασία περιβάλλο-ντος	°C	5...40
Απόβαρο (βάρος μεταφο-ράς)	kg 56
Συνολικό βάρος (σε ετοι-μότητα λειτουργίας)	kg 91
Μετρούμενες τιμές κατά EN 60335-2-72
Συνολική τιμή κραδα-σμών	m/s2	<1,3
Αβεβαιότητα K	m/s2	0,2
Επιτρεπόμενη στάθμηηχητικής ισχύος L _ρA	dB(A)	70
Αβεβαιότητα K _ρA	dB(A)	2
Επιτρεπόμενη στάθμηηχητικής ισχύος L _WA +Αβεβαιότητα K _WA	dB(A)	86
Λόγος εξαίρεσης σύμφωνα με τον κανονι-σμό (ΕΕ) 2019/1781 Παράρτημα I Τμήμα 2(12): j)

Ανταλλακτικά

– Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής
– Μία επιλογή των ανταλλακτικών που χρειάζονται συχνότερα θα βρείτε στο τέλος των οδηγιών χρήσης.
– Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης.

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Συσκευή καθαρισμού δαπέδων

Τύπος: 1.127-xxx 1.515-xxx

Σχετικές οδηγίες των ΕΕ

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Εφαρμοστέοι κανονισμοί

(EU) 2019/1781

Εφαρμοσθέντα εναρμονισμένα πρότυ- πα

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2:1997 + A1: 2001 + A2: 2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Εφαρμοσθέντα εθνικά πρότυπα

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG
