HD 13184 S S Plus - υψηλής πίεσης καθαριστής Kärcher - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Επαγγελματικό πλυστικό υψηλής πίεσης
Μάρκα	Kärcher
Μοντέλο	HD 13184 S S Plus (HD 13/18 S Plus)
Μέγ. πίεση λειτουργίας	180 bars (18 MPa)
Μέγ. παροχή	1300 l/h (21,67 l/min)
Απορροφούμενη ισχύς	9,2 kW
Ηλεκτρική τροφοδοσία	230 V / 50 Hz / 3~ (τριφασικό)
Τύπος προστασίας	IPX5
Βάρος (χωρίς εξαρτήματα)	Περίπου 84 kg
Διαστάσεις (Μ × Π × Υ)	560 × 500 × 1090 mm
Χωρητικότητα δοχείου απορρυπαντικού	6 λίτρα
Μέγ. θερμοκρασία νερού τροφοδοσίας	60 °C
Στάθμη ηχητικής πίεσης LpA	72 dB(A)
Στάθμη ηχητικής ισχύος LWA	87 dB(A)
Τύπος λαδιού κινητήρα	SAE 90
Ποσότητα λαδιού	1,2 λίτρο
Κύριες λειτουργίες	Καθαρισμός υψηλής πίεσης, χαμηλής πίεσης με απορρυπαντικό, ρύθμιση πίεσης/παροχής
Διατάξεις ασφαλείας	Βαλβίδα εκτόνωσης, πιεζοστάτης, ασφάλεια πιστολιού
Τρέχουσα συντήρηση	Έλεγχος στάθμης λαδιού, καθαρισμός φίλτρου λεπτής, αλλαγή λαδιού κάθε 500 ώρες
Εγγύηση	Σύμφωνα με τους όρους της χώρας διανομής

Συχνές ερωτήσεις - HD 13184 S S Plus Kärcher

Πώς να ξεκινήσω τη συσκευή;

Βεβαιωθείτε ότι η παροχή νερού είναι ανοιχτή και ότι το καλώδιο τροφοδοσίας είναι συνδεδεμένο. Ρυθμίστε τον κεντρικό διακόπτη στη θέση 'I'. Η πράσινη ενδεικτική λυχνία ανάβει. Αφαιρέστε την ασφάλεια του πιστολιού σπρώχνοντας το μάνταλο προς τα πίσω, στη συνέχεια ανοίξτε το πιστόλι για να ξεκινήσει η ροή.

Πώς να ρυθμίσω την πίεση εργασίας;

Η πίεση και η παροχή ρυθμίζονται περιστρέφοντας τον ρυθμιστή πίεσης και ποσότητας που βρίσκεται στο ακροφύσιο. Περιστρέψτε προς την κατεύθυνση + για αύξηση, προς την κατεύθυνση - για μείωση.

Μπορώ να χρησιμοποιήσω απορρυπαντικά άλλα από αυτά της Kärcher;

Συνιστάται η χρήση μόνο εγκεκριμένων από την Kärcher απορρυπαντικών για να αποφύγετε ζημιές στη συσκευή και στο αντικείμενο καθαρισμού. Τηρήστε τις οδηγίες δοσολογίας και ασφάλειας που παρέχονται με το απορρυπαντικό.

Τι να κάνω αν η συσκευή δεν ανεβάζει πίεση;

Ελέγξτε ότι το ακροφύσιο βρίσκεται στη θέση υψηλής πίεσης. Καθαρίστε ή αντικαταστήστε το ακροφύσιο και το φίλτρο λεπτής. Απαερώστε τη συσκευή. Βεβαιωθείτε ότι η παροχή νερού είναι επαρκής (ελάχ. 1400 l/h). Αν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση.

Πώς να αλλάξω το λάδι κινητήρα;

Κλείστε τη συσκευή και αποσυνδέστε το φις. Αφαιρέστε το κάλυμμα. Ξεβιδώστε τη βίδα αποχέτευσης στο μπροστινό μέρος του περιβλήματος του κινητήρα. Συλλέξτε το χρησιμοποιημένο λάδι σε ένα δοχείο. Βιδώστε ξανά το καπάκι, γεμίστε με 1,2 λίτρο λάδι SAE 90, και τοποθετήστε ξανά το κάλυμμα. Απορρίψτε το χρησιμοποιημένο λάδι σε σημείο συλλογής.

Πώς να καθαρίσω το φίλτρο λεπτής;

Βγάλτε τη συσκευή από την πίεση και αποσυνδέστε την. Αφαιρέστε το κάλυμμα, ξεβιδώστε το καπάκι του φίλτρου και βγάλτε το φίλτρο. Καθαρίστε το με καθαρό νερό ή πεπιεσμένο αέρα, και στη συνέχεια επανασυναρμολογήστε με αντίστροφη σειρά. Εκτελέστε αυτήν την εργασία κάθε εβδομάδα.

Τι να κάνω σε περίπτωση διαρροής νερού κάτω από τη συσκευή;

Έως και 3 σταγόνες ανά λεπτό είναι φυσιολογικές. Εάν η διαρροή είναι μεγαλύτερη, ζητήστε έλεγχο της συσκευής από το τμήμα εξυπηρέτησης. Ελέγξτε επίσης τη στεγανότητα του εύκαμπτου σωλήνα υψηλής πίεσης και των συνδέσεων.

Πώς να αποθηκεύσω τη συσκευή για τον χειμώνα;

Αδειάστε το δοχείο απορρυπαντικού και αποστραγγίστε το υπόλοιπο νερό. Αντλήστε αντιψυκτικό με βάση γλυκόλη στη συσκευή, λειτουργώντας την αντλία για το πολύ 1 λεπτό. Φυλάξτε τη συσκευή σε χώρο προστατευμένο από τον παγετό.

Ποια είναι η διάρκεια διαθεσιμότητας της συσκευής;

Η συσκευή παραμένει σε αναμονή για 30 λεπτά μετά το κλείσιμο του πιστολιού. Μετά από αυτό το διάστημα, η πράσινη λυχνία αναβοσβήνει και η συσκευή σταματά. Για επαναφορά, θέστε τον διακόπτη στο '0', περιμένετε μερικά δευτερόλεπτα και επαναφέρετε στο 'I'.

Πώς να αντικαταστήσω το ακροφύσιο υψηλής πίεσης με ακροφύσιο χαμηλής πίεσης;

Θέστε τη συσκευή εκτός λειτουργίας και ενεργοποιήστε το πιστόλι για να εκτονωθεί η πίεση. Σπρώξτε το μάνταλο ασφαλείας προς τα εμπρός. Αντικαταστήστε το ακροφύσιο υψηλής πίεσης με το παρεχόμενο ακροφύσιο χαμηλής πίεσης (μέγεθος 250). Στη συνέχεια, ρυθμίστε τη βαλβίδα δοσολογίας απορρυπαντικού στην επιθυμητή συγκέντρωση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 13184 S S Plus Kärcher

Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Πίνακας περιεχομένων

Στοιχεία συσκευής. . . . . . . . EL 1

Υποδείξεις ασφαλείας ..... EL 1

Χρήση σύμφωνα με τους κανο- νισμούς .... EL 2

Διατάξεις ασφαλείας ..... EL 2

Προστασία περιβάλλοντος . . . EL 3

Πριν τη θέση σε λειτουργία ... EL 3

'Εναρξη λειτουργίας. . . . . . . . EL 4

Χειρισμός ...... EL 5

Μεταφορά .... EL 7

Αποθήκευση ...... EL 7

Φροντίδα και συντήρηση. . . . . EL 7

Αντιμετώπιση βλαβών..... EL 8

Εξαρτήματα και ανταλλακτικά . EL 9

Εγγύηση ...... EL 10

Δήλωση Συμμόρφωσης των ΕΕ ΕL 10

Τεχνικά χαρακτηριστικά. . . . . EL 11

Στοιχεία συσκευής

βλ. διπλωμένη σελίδα

1 Πιστόλι ψεκασμού χειρός EASY!Force

2 Σκανδάλη

3 Μοχλός ασφαλείας

4 Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock

5 Συγκράτηση πιστολέτου χειρός

6 Βαλβίδα ρύθμισης δόσης απορρυπα- ντικού

7 Κάλυμμα σφράγισης για το δοχείο απορρυπαντικού

8 Δοχείο απορρυπαντικού

9 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού με φίλτρο

10 Κοχλίας στερέωσης καπό συσκευής

11 Διακόπτης συσκευής

12 Κάλυμμα μηχανής

13 Μανόμετρο

14 Σύνδεση υψηλής πίεσης EASY!Lock

15 Θήκη ακροφυσίου

16 Υδραυλική σύνδεση

17 Λεπτό φίλτρο

18 Ένδειξη στάθμης λαδιού

19 Δοχείο λαδιού

20 Ενδεικτική λυχνία κατάστασης λειτουργίας / βλάβης

21 Θήκη ελαστικού σωλήνα

22 Εξαερισμός δοχείου απορρυπαντικού

23 Θήκη εξαρτημάτων

24 Συγκρατητής καλωδίου

25 Τύμπανο εύκαμπτου σωλήνα

26 Μανιβέλα

27 Λαβή

28 Ρακόρ

29 Ακροφύσιο

30 Άκαμπτος σωλήνας ψεκασμού EASY!Lock

31 Ρύθμιση πίεσης/ποσότητας

32 Κούμπωμα ασφαλείας

Αναγνωριστικό χρώματος

- Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα.

- Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα.

Υποδείξεις ασφαλείας

– Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.951-949.0!

– Δώστε προσοχή στις εκάστοτε προδιαγραφές της εθνικής νομοθεσίας σχετικά με τις εκπομπές υγρών.

- Δ ὡ σ τ ε π ρ ο σ ο χ ἡ ξεις της εθνικής νομοθεσίας σχετικά με την αποτροπή ατυχημάτων Οι συσκευ- ές εκπομπής υγρών θα πρέπει να υπο- βάλλονται σε έλεγχο σε τακτικά διαστή- ματα και τα αποτελέσματα του ελέγχου θα πρέπει να καταγράφονται και να φυ- λάσσονται.

– Στη συσκευή και τα παρελκόμενα δεν επι- τρέπεται να γίνει καμία τροποποίηση.

Επίπεδα ασφαλείας

⚠️KINDYNOΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Σύμβολα στην συσκευή

Ο ψεκασμός με υψηλή πίεση μπορεί να αποδειχτεί επικίνδυ- νος σε περίπτωση μη προσήκουσας χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Σύμφωνα με τους ισχύοντες κανονισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συ- στήματος. Να χρησιμοποιηθεί ένας κατάλ- ληλος διαχωριστής συστήματος της εταιρεί- ας KÄRCHER ή, εναλλακτικά, ένας διαχω- ριστής συστήματος κατά EN 12729 Τύπος ΒΑ.

Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

ΔΠΡΟΣΟΧΗ

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή.

Χρήση σύμφωνα με τους κανονισμούς

Η παρούσα συσκευή καθαρισμού υψηλής πίεσης να χρησιμοποιείται αποκλειστικά για

– καθαρισμό με δέσμη χαμηλής πίεσης και απορρυπαντικό (π.χ. καθαρισμός μηχανημάτων, οχημάτων, οικοδομών, εργαλείων),
– καθαρισμό με δέσμη υψηλής πίεσης χωρίς απορρυπαντικό (π.χ. καθαρισμός προσόψεων κτιρίων, ταρατσών, συσκευών κηπουρικής).

Για την αφαίρεση δύσκολων ρύπων, συνι- στούμε ως πρόσθετο εξάρτημα τη φρέζα ρύπων.

Απαιτήσεις ποιότητας του νερού: ΠΡΟΣΟΧΗ

Ως μέσο υψηλής πίεσης να χρησιμοποιείται μόνο καθαρό νερό. Οι ρύποι προκαλούν πρόωρη φθορά και ιζηματογένεση στη συσκευή.

Σε χρήση με ανακυκλωμένο νερό δεν πρέπει να υπάρξει υπέρβαση των ακόλουθων οριακών τιμών.

Τιμή pH 6,5...9,5
ηλεκτρική αγωγιμότητα * Αγ	ωγιμότηταφρέσκου νε-ρού +1200 μS/cm
υλικό επικάθισης ** < 0,5 mg/l
υλικό φιλτραρίσματος *** < 50 mg/l
Υδρογονάνθρακες < 20 mg/l
Χλωρίδια < 300 mg/l
Θειικό οξύ < 240 mg/l
Ασβέστιο < 200 mg/l
Ολική σκληρότητα < 28 °dH	< 50 °TH< 500 ppm(mg CaCO3/l)
Σίδηρος < 0,5 mg/l
Μαγγάνιο < 0,05 mg/l
Χαλκός < 2 mg/l
Ενεργό χλώριο	< 0,3 mg/l
χωρίς δυσάρεστες οσμές
* Μέγιστο συνολικά 2000 μS/cm** Όγκος δοκιμής 1 l, χρόνος δημιουργίαςιζήματος 30 λεπτά*** χωρίς διαβρωτικά υλικά

Διατάξεις ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους.

Βαλβίδα υπερχείλισης με διακόπτη πίεσης

Κατά τη μείωση της ποσότητας νερού με το ρυθμιστή πίεσης/ποσότητας, ανοίγει η βαλβίδα υπερχείλισης και ένα μέρος του νερού επιστρέφει στην πλευρά αναρρόφησης της αντλίας.

Όταν αφήνετε ελεύθερη τη σκανδάλη του πιστολέτου χειρός, ο διακόπτης πίεσης απενεργοποιεί την αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Μόλις τραβήξετε τη σκανδάλη, η αντλία τίθεται πάλι σε λειτουργία.

Η βαλβίδα υπερχείλισης και ο διακόπτης πίεσης έχουν ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Ρύθμιση αποκλειστικά από την υπηρεσία εξυπηρέτησης πελατών.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εσπία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση:

Πριν τη θέση σε λειτουργία

Αποσυσκευασία

– Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο του πακέτου.
- Σε περίπτωση βλαβών κατά τη μεταφορά ειδοποιήστε αμέσως τον αντιπρόσωπό σας.

Έλεγχος της στάθμης λαδιού

→ Διαβάστε την ένδειξη στάθμης λαδιού όταν η συσκευή είναι στάσιμη. Η στάθμη λαδιού πρέπει να βρίσκεται πάνω από τους δύο δείκτες.

Ενεργοποίηση εξαερισμού της δεξαμενής λαδιού

→ Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό.
→ Κόψτε τη μύτη του καπακιού του δοχείου λαδιού.
→ Στερεώστε το καπό της συσκευής.

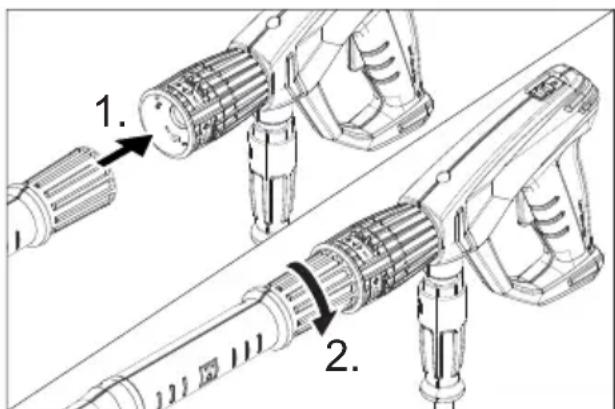

Συναρμολόγηση του πιστολέτου χειρός, του ελαστικού σωλήνα ψεκασμού και του ακροφυσίου

Υπόδειξη: Χάρη σε ένα γρήγορο σπείρωμα το σύστημα EASY!Lock συνδέει εξαρτήματα γρήγορα και σίγουρα με μια μόνο περιστροφή.

→ Στο σωλήνα ψεκασμού συνδέστε το ακροφύσιο υψηλής πίεσης.
→ Τοποθετήστε το παξιμάδι και σφίξτε το με το χέρι (EASY!Lock).
→ Συνδέστε το σωλήνα ψεκασμού με το πιστόλι και σφίξτε με το χέρι (EASY!Lock).

Συναρμολόγηση εξαρτημάτων

Για συσκευές χωρίς τύμπανο εύκαμπτου σωλήνα:

→ Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και την υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock).
→ Ασφαλίστε το στήριγμα καλωδίου στην πλαϊνή οπή της λαβής.

Για συσκευές με τύμπανο εύκαμπτου σωλήνα:

→ Εισάγετε το στρόφαλο στον άξονα κυ- λίνδρου του ελαστικού σωλήνα και ασφαλίστε τον.
→ Πριν από το τύλιγμα, τοποθετήστε τεντωμένο τον εύκαμπτο σωλήνα υψηλής πίεσης.
→ Τυλίξτε τον ελαστικό σωλήνα στο τύμπανο περιστρέφοντας το στρόφαλο με ομοιόμορφες κινήσεις. Επιλέξτε την κατεύθυνση περιστροφής, έτσι ώστε ο ελαστικός σωλήνας υψηλής πίεσης να μην κάμπτεται.
→ Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και σφίξτε με το χέρι (EASY!Lock).

'Εναρξη λειτουργίας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού! Η συσκευή, τα πα- ρελκόμενα, τα καλώδια τροφοδοσίας και οι συνδέσεις πρέπει να είναι σε άψογη κατά- σταση. Εάν δεν είναι σε άψογη κατάσταση, η συσκευή δεν επιτρέπεται να χρησιμοποι- ηθεί.

Ηλεκτρική σύνδεση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας.

- Η συσκευή πρέπει να συνδεθεί στο δίκτυο ηλεκτρικού ρεύματος μόνο με βύσμα. Απαγορεύεται η χρήση μόνιμης σύνδεσης στο δίκτυο ηλεκτρικού ρεύματος. Το βύσμα αποσκοπεί στην αποσύνδεση από το δίκτυο.

• Συνδέετε τη συσκευή αποκλειστικά σε μια πηγή εναλλασσόμενου ρεύματος.
• Ελάχιστη ασφάλεια πρίζας (βλ. Τεχνικά χαρακτηριστικά).
• Δεν επιτρέπεται η υπέρβαση της μέγιστης επιτρεπόμενης αντίστασης δικτύου στο σημείο ηλεκτρικής σύνδεσης (βλ. τεχνικά χαρακτηριστικά). Εάν δεν είστε βέβαιοι για την αντίσταση δικτύου στο σημείο σύνδεσης, επικοινωνήστε με την εταιρεία ηλεκτροδότησης.
• Χρησιμοποιείτε καλώδιο προέκτασης με επαρκή διατομή (βλ. "Τεχνικά χαρακτηριστικά") και ξετυλίγετέ το εντελώς από το τύμπανο.
  Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτηριστικά.
  → Ξετυλίξτε το καλώδιο τροφοδοσίας και αφήστε το στο δάπεδο.
  → Συνδέστε το ρευματολήπτη στην πρίζα.

Σύνδεση νερού

Σύνδεση σε αγωγό νερού

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης.

Σύμφωνα με τους ισχύοντες κανο- νισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πό- σιμου νερού χωρίς διαχωριστή συ- στήματος. Να χρησιμοποιηθεί ένας κατάλ- ληλος διαχωριστής συστήματος της εταιρεί- ας KÄRCHER ή, εναλλακτικά, ένας διαχω- ριστής συστήματος κατά EN 12729 Τύπος ΒΑ.

Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Σχετικά με τις τιμές σύνδεσης, βλέπε Τεχνικά χαρακτηριστικά.

→ Συνδέστε έναν ελαστικό σωλήνα προσαγωγής (ελάχιστο μήκος 7,5 μέτρα, ελάχιστη διάμετρος 1") στη σύνδεση νερού του μηχανήματος και στην προσαγωγή νερού (π.χ. στην κάνουλα της βρύσης).

Υπόδειξη:

Ο ελαστικός σωλήνας τροφοδοσίας δεν συμπεριλαμβάνεται στο υλικό που παραδίδεται μαζί με τη συσκευή.

→ Ανοίξτε την προσαγωγή νερού.

Αναρρόφηση νερού από ανοικτά δοχεία

→ Συνδέστε τον ελαστικό σωλήνα αναρρόφησης με φίλτρο (Κωδ. παραγγελίας 4.440-238.0) στην παροχή νερού.

→ Εξαέρωση συσκευής: Ξεβιδώστε το ακροφύσιο. Αφήστε το μηχάνημα να λειτουργήσει, μέχρι να βγει νερό χωρίς φυσαλίδες.

→ Θέστε το μηχάνημα εκτός λειτουργίας και ξαναβιδώστε το ακροστόμιο (μπεκ).

Χειρισμός

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Μην χρησιμοποιείτε ποτέ τη συσκευή χωρίς να έχετε συναρμολογήσει το σωλήνα ψεκασμού. Πριν από κάθε χρήση ελέγχετε την καλή έδραση του σωλήνα ψεκασμού. Η κοχλιωτή σύνδεση του σωλήνα ψεκασμού πρέπει να σφίξει καλά με το χέρι.

Κίνδυνος έκρηξης!

Μην ψεκάζετε με καύσιμα υγρά.

Κατά τη χρήση της συσκευής σε επικίνδυνα περιβάλλοντα (π.χ. σε πρατήρια καυσίμων) να εφαρμόζονται οι προδιαγραφές ασφαλείας.

Κίνδυνος τραυματισμού! Κατά την εργασία κρατάτε πάντα το πιστόλι και το σωλήνα ψεκασμού και με τα δύο χέρια.

Κίνδυνος τραυματισμού! Κατά τη λειτουργία δεν επιτρέπεται το κλείδωμα της σκανδάλης του πιστολέτου ούτε και του μοχλού ασφάλισης.

Κίνδυνος τραυματισμού! Εάν ο μοχλός ασφάλισης χαλάσει απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

Κίνδυνος τραμματισμού από τη δέσμη νε- ρού υψηλής πίεσης. Πριν από κάθε εργασία στη συσκευή σπρώξτε την ασφάλεια του πι- στολέτου ψεκασμού προς τα εμπρός.

⚠️ ΠΡΟΣΟΧΗ

Καθαρίζετε κινητήρες μόνο σε χώρους με κατάλληλο σύστημα διαχωρισμού λαδιών (προστασία περιβάλλοντος).

Άνοιγμα/κλείσιμο του πιστολέτου ψεκασμού

→ Άνοιγμα του πιστολέτου χειρός: Πατήστε το μοχλό ασφάλισης και τη σκανδάλη.

→ Κλείσιμο του πιστολέτου χειρός: Αφήστε το μοχλό ασφάλισης και τη σκανδάλη.

Λειτουργία με υψηλή πίεση

Υπόδειξη:

Η συσκευή είναι εξοπλισμένη με έναν πρεσοστάτη. Ο κινητήρας ξεκινάει μόνον όταν το πιστόλι ψεκασμού είναι ανοικτό.

→ Ξετυλίξτε εντελώς τον ελαστικό σωλήνα υψηλής πίεσης από το τύμπανο.
→ Ρυθμίστε τον διακόπτη της συσκευής στο "I". Η ενδεικτική λυχνία ανάβει με πράσινο χρώμα.
→ Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα πίσω.
→ Ανοίξτε το πιστολέτο χειρός.

⚠️KINDYNOΣ

Κατά τη ρύθμιση της πίεσης/ποσότητας, φροντίστε να μην χαλαρώσει η κοχλιωτή σύνδεση του σωλήνα ψεκασμού.

→ Ρυθμίστε την πίεση εργασίας και την ποσότητα νερού με (χωρίς διαβαθμίσεις) περιστροφή της ρύθμισης πίεσης και ποσότητας (+/−).

Υπόδειξη:

Σε ελάχιστη μεταφερόμενη ποσότητα φροντίζει η θερμότητα από κινητήρα για θέρμανση νερού κατά 15 °C περίπου.

Λειτουργία με απορρυπαντικό

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ακατάλληλα απορρυπαντικά μπορεί να προκαλέσουν βλάβες στη συσκευή και στα αντικείμενα που καθαρίζονται. Χρησιμοποιείτε μόνον απορρυπαντικά που έχουν εγκριθεί από τον Οίκο Kärcher. Τηρείτε τις συστάσεις περί δοσολογίας και τις υποδείξεις που συνοδεύουν τα απορρυπαντικά. Προστατέψτε το περιβάλλον κάνοντας οικονομία στη χρήση των απορρυπαντικών. Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό.

Τα απορρυπαντικά Karcher εγγυώνται απρόσκοπτη εργασία. Δεχθείτε τις συμβουλές ή ζητείστε τον κατάλογό μας ή αντίστοιχα τα ενημερωτικά φυλλάδια περί απορρυπαντικών.

→ Γεμίστε το δοχείο απορρυπαντικού.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Πριν την αλλαγή ακροφυσίων απενεργοποιήστε τη συσκευή και ενεργοποιήστε το πιστολέτο χειρός, έως ότου εκτονωθεί η πίεση στη συσκευή.

→ Ασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα εμπρός.
→ Αντικαταστήστε το ακροστόμιο υψηλής πίεσης με το ακροστόμιο χαμηλής πίεσης (μέγεθος 250, εξάρτημα).
→ Ρυθμίστε τη βαλβίδα ρύθμισης δόσης απορρυπαντικού στην επιθυμητή συγκέντρωση.

Συγκέντρωση απορρυπαντικού [%] (για μέγ. ποσότητα άντλησης)

Θέση βαλβίδας ρύθμισης δόσης	1	3	5	7
Συμπύκνωση απορρυπαντικού [%] (για μέγ. ποσότητα άντλησης)	0,5 2,	5 5,0	7,0

Προτεινόμενη μέθοδος καθαρισμού

→ Ψεκάστε με οικονομία το απορρυπαντικό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει).
→ Ξεπλύνετε τους διαλυμένους ρύπους με τη δέσμη υψηλής πίεσης.
Μετά τη χρήση, βυθίστε το φίλτρο σε καθαρό νερό. Περιστρέψτε τη βαλβίδα δοσολογίας στη μέγιστη συγκέντρωση απορρυπαντικού. Εκκινήστε το μηχάνημα και αφήστε το να ξεπλυθεί για ένα λεπτό.

Διακοπή λειτουργίας

→ Κλείστε το πιστολέτο χειρός. Η συσκευή απενεργοποιείται.
→ Ασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα εμπρός.

Μετά από τη διακοπή:

→ Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα πίσω.

→ Ανοίξτε το πιστολέτο χειρός. Η συσκευή επανενεργοποιείται.

Χρόνος ετοιμότητας

Η συσκευή εκκινείται εντός του χρόνου ετοιμότητας με άνοιγμα του πιστολέτου ψεκασμού. Η ενδεικτική λυχνία ανάβει με πράσινο χρώμα.

Ο χρόνος ετοιμότητας τερματίζεται, εάν το πιστολέτο ψεκασμού παραμένει κλειστό για 30 δευτερόλεπτα. Η ενδεικτική λυχνία αναβοσβήνει με πράσινο χρώμα.

Μηδενισμός του χρόνου ετοιμότητας

→ Ρυθμίστε τον διακόπτη της συσκευής στο "0".
→ Περιμένετε λίγο.
→ Ρυθμίστε τον διακόπτη της συσκευής στο "I".

Η συσκευή μπορεί να ρυθμιστεί στη διαρκή λειτουργία από την υπηρεσία εξυπηρέτησης πελατών.

Απενεργοποίηση της μηχανής

→ Κλείστε την προσαγωγή νερού.
→ Ανοίξτε το πιστολέτο χειρός.
→ Ενεργοποιήστε την αντλία από το διακόπτη και αφήστε την να λειτουργήσει 5-10 δευτερόλεπτα.
→ Κλείστε το πιστολέτο χειρός.
→ Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/OFF“.
→ Αποσυνδέετε το βύσμα του ρευματολή- πτη από την πρίζα μόνο με στεγνά χέρια.
→ Αποσυνδέστε την παροχή νερού.
→ Ενεργοποιήστε το πιστολέτο, έως ότου διαπτιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση.
→ Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός.

⚠️KINDYNOΣ

Κίνδυνος εγκαυμάτων από καυτό νερό. Το υπόλοιπο νερό που απομένει στο απενεργοποιημένο μηχάνημα μπορεί να θερμανθεί. Κατά την αφαίρεση του ελαστικού σωλήνα από την προσαγωγή νερού, το καυτό νερό μπορεί να εκτοξευθεί και να προκαλέσει εγκαύματα. Αφαιρέστε τον ελαστικό σωλήνα, αφού κρυώσει η συσκευή.

Φύλαξη της συσκευής

→ Τοποθετήστε το πιστολέτο χειρός στο στήριγμα.
→ Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στη θήκη του. ή Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης στο τύμπανο. Σπρώξτε μέσα τη λαβή του στροφάλου, για να ασφαλιστεί το τύμπανο του ελαστικού σωλήνα.
→ Τυλίξτε το καλώδιο σύνδεσης γύρω από το στήριγμα καλωδίου.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Ο παγετός καταστρέφει τη συσκευή εάν δεν αποστραγγισθεί εντελώς το νερό από αυτήν. Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός.

Αν είναι αδύνατο να γίνει αποθήκευση με προστασία από παγετούς:

→ Αδειάστε το δοχείο απορρυπαντικού (βλ. "Φροντίδα και συντήρηση/κατά περίπτωση")
→ Αδειάζετε το νερό.
→ Εισάγετε ένα προιόν αντιπαγετικής προστασίας στη συσκευή.

Υπόδειξη:

Χρησιμοποιήστε ένα αντιψυκτικό οχημά- των του εμπορίου με βάση τη γλυκόλη. Λάβετε υπόψη τις οδηγίες χρήσης του κα- τασκευαστή του αντιψυκτικού.

→ Αφήστε τη συσκευή να λειτουργήσει το πολύ για 1 λεπτό μέχρι να αδειάσουν η αντλία και οι σωληνώσεις.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

ΠΡΟΣΟΧΗ

Κατά τη μεταφορά προστατέψτε τη σκανδά- λη από ζημιά.

→ Για τη μεταφορά σε μεγάλες αποστά- σεις, σύρετε το μηχάνημα από τη λαβή.
→ Αδειάστε το δοχείο απορρυπαντικού πριν το μεταφέρετε σε οριζόντια θέση.

→ Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από αθέλητη ενεργοποίηση της συσκευής και ηλεκτροπληξία. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Υπόδειξη:

Το χρησιμοποιημένο λάδι πρέπει να διατίθεται σε ειδικά προβλεπόμενες εγκαταστάσεις συλλογής. Παραδώστε το χρησιμοποιημένο λάδι εκεί. Η ρύπανση του περιβάλλοντος από χρησιμοποιημένα λάδια επιφέρει κυρώσεις.

Επιθεώρηση ασφαλείας/Συμβόλαιο συντήρησης

Με το κατάστημα, από το οποίο αγοράσατε το μηχάνημα, μπορείτε να συμφωνήσετε τακτική επιθεώρηση ασφαλείας ή να συνάψετε συμβόλαιο συντήρησης του μηχανήματος. Δεχθείτε σχετική ενημέρωση.

Πριν από κάθε λειτουργία

→ Ελέγχετε το τροφοδοτικό καλώδιο σχετικά με βλάβες (κίνδυνος ηλεκτροπληξίας). Το τροφοδοτικό καλώδιο που παρουσιάζει βλάβες, να αντικατασταθεί χωρίς καθυστέρηση από την υπηρεσία τεχνικής εξυπηρέτησης πελατών/από ειδικό ηλεκτρολόγο.
→ Ελέγξτε το σωλήνα υψηλής πίεσης για ενδεχόμενες βλάβες (κίνδυνος έκρηξης). Αντικαταστήστε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει βλάβες.

→ Ελέγχετε τη στεγανότητα του μηχανήματος (αντλίας).
3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτωση μεγαλύτερης διαρροής απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

Εβδομαδιαίως

→ Ελέγξτε τη στάθμη του λαδιού. Αν το λάδι έχει γαλακτώδη υφή (νερό στο λάδι), καλέστε αμέσως την υπηρεσία εξυπηρέτησης πελατών.

→ Καθαρίστε το λεπτό φίλτρο.

Εκτονώστε εντελώς την πίεση στη συ- σκευή.

Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό.

Ξεβιδώστε το καπάκι με το φίλτρο.

Καθαρίστε το φίλτρο με καθαρό νερό ή πεπιεσμένο αέρα.

Συναρμολογήστε το φίλτρο με την αντίστροφη σειρά.

→ Καθαρίστε το φίλτρο στον εύκαμπτο σωλήνα απορρυπαντικού.

Μετά από 500 ώρες λειτουργίας, τουλάχιστον ετησίως

→ Απευθυνθείτε για τη συντήρηση της συσκευής στην υπηρεσία εξυπηρέτησης πελατών.

→ Αλλάξτε λάδια.

Αλλαγή λαδιού

Υπόδειξη:

Ποσότητα και κατηγορία λαδιού βλ. "Τεχνικά χαρακτηριστικά".

→ Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό.

→ Ξεβιδώστε τον κοχλία εκροής λαδιού, που βρίσκεται στο πρόσθιο τμήμα του περιβλήματος του κινητήρα.

→ Αδειάστε το λάδι στο δοχείο συλλογής λαδιού.

→ Βιδώστε τη βίδα εκροής λαδιού.

→ Γεμίζετε σιγά-σιγά με καθαρό λάδι. Οι φυσαλίδες αέρα πρέπει να διαφεύγουν.

→ Τοποθετήστε το καπάκι του δοχείου λαδιού.

→ Στερεώστε το καπό της συσκευής.

Αν χρειάζεται

→ Αδειάστε και καθαρίστε το δοχείο απορ- ρυπαντικού.

Τραβήξτε προς τα έξω το κάλυμμα σφράγισης του δοχείου απορρυπαντικού με τον ελαστικό σωλήνα αναρρόφησης.

Τοποθετήστε τη συσκευή στην οπίσθια πλευρά.

Αδειάστε και καθαρίστε το δοχείο απορ- ρυπαντικού.

Αντιμετώπιση βλαβών

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από αθέλητη ενεργοποίηση της συσκευής και ηλεκτροπληξία.

• Πριν από όλες τις εργασίες στη συ- σκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.
• Τα ηλεκτρικά δομικά στοιχεία να ελέγχονται και να επισκευάζονται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.
• Σε περίπτωση βλαβών που δεν αναφέρονται σ' αυτό το κεφάλαιο, σε περίπτωση αμφιβολιών και όταν η υπόδειξη είναι ρητή, απευθυνθείτε σε μια εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Ενδεικτική λυχνία

Η ενδεικτική λυχνία εμφανίζει τις καταστάσεις λειτουργίας (πράσινο) και τις δυσλειτουργίες (κόκκινο).

Επαναφορά:

→ Ρυθμίστε τον διακόπτη της συσκευής στο "0".
→ Περιμένετε λίγο.
→ Ρυθμίστε τον διακόπτη της συσκευής στο "I".

Ένδειξη κατάστασης λειτουργίας

– Διαρκώς πράσινο: Η συσκευή είναι έτοιμη για λειτουργία.

- 1 πράσινη αναλαμπή: Ο χρόνος ετοιμότητας για λειτουργία έχει παρέλθει έπειτα από 30 λεπτά. Η συσκευή απενεργοποιήθηκε έπειτα από 30 λεπτά συνεχούς λειτουργίας (ασφάλεια σε περίπτωση ρήξης του σωλήνα υψηλής πίεσης).

'Ενδειξη βλάβης

- 1 κόκκινη αναλαμπή:

Διαρροή από την πλευρά υψηλής πίεσης.

Ελέγξτε το σωλήνα υψηλής πίεσης, τις συνδέσεις του σωλήνα και το πιστολέτο για ενδεχόμενες διαρροές.

- 2 κόκκινες αναλαμπές:

Πολύ υψηλή θερμοκρασία στον κινητήρα.

Ρυθμίστε τον διακόπτη της συσκευής στο "0".

Αφήστε τη συσκευή να κρυώσει.

Ρυθμίστε τον διακόπτη της συσκευής στη θέση "I".

- 3 κόκκινες αναλαμπές:

Σφάλμα στην παροχή τάσης.

Ελέγξτε την ηλεκτρολογική σύνδεση και την ασφάλεια δικτύου.

- 4 κόκκινες αναλαμπές:

Υπερβολική κατανάλωση ρεύματος.

Απευθυνθείτε στην υπηρεσία εξυπηρέ- τησης πελατών.

Η συσκευή δεν λειτουργεί

Ο χρόνος ετοιμότητας έχει λήξει. Η ενδεικτική λυχνία αναβοσβήνει με πράσινο χρώμα. Σβήστε και ανάψτε ξανά το διακόπτη της συσκευής.
→ Ελέγξτε το τροφοδοτικό καλώδιο σχετικά με βλάβες.
→ Σε περίπτωση ηλεκτρικής βλάβης απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Η συσκευή δεν αναπτύσσει πίεση

→ Ρυθμίστε το ακροστόμιο (μπεκ) σε "Υψηλή πίεση".
→ Καθαρίστε/αντικαταστήστε το ακροστόμιο (μπεκ).
→ Καθαρίστε το λεπτό φίλτρο και αντικα- ταστήστε το εάν είναι απαραίτητο.
→ Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση")
→ Ελέγξτε την παροχή του νερού (βλ. Τεχνικά χαρακτηριστικά).
→ Ελέγξτε τους αγωγούς προσαγωγής για διαρροές.
→ Αν χρειαστεί, απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Αντλία μη στεγανή

3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτωση μεγαλύτερης διαρροής απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

→ Εάν η συσκευή παρουσιάζει σημαντική διαρροή πρέπει να ελεγχθεί από την υπηρεσία εξυπηρέτησης πελατών.

Η αντλία χτυπά

→ Ελέγξτε τους αγωγούς αναρρόφησης νερού και απορρυπαντικού για διαρροές.
→ Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση")
→ Καθαρίστε το λεπτό φίλτρο.
→ Αν χρειαστεί, απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Το απορρυπαντικό δεν αναρροφάται

→ Αντικαταστήστε το ακροφύσιο υψηλής πίεσης με το συνοδευτικό ακροφύσιο χαμηλής πίεσης.
→ Ελέγξτε/καθαρίστε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού με φίλτρο.
→ Καθαρίστε/αντικαταστήστε τη βαλβίδα αντεπιστροφής στη σύνδεση του εύκαμπτου σωλήνα απορρυπαντικού.
→ Ανοίξτε τη βαλβίδα δοσολογίας απορρυπαντικού ή ελέγξτε/καθαρίστε την.
→ Καθαρίστε την οπή εξαερισμού του δο- χείου απορρυπαντικού που βρίσκεται στο περίβλημα.
→ Αν χρειαστεί, απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Σύστημα καθαρισμού υψη- λής πίεσης

Τύπος: 1.286-xxx

Τύπος: 1.292-xxx

Τύπος: 1.441-xxx

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

2000/14/EK

Εφαρμοσθέντα εναρμονισμένα πρότυ- πα

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-3-11:2000

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 85

Εγγυημένη: 87

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Τεχνικά χαρακτηριστικά

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Ηλεκτρικό δίκτυο
Τάση V 400/420 230 400 230
Ρεύμα Hz 3~ 50
Ισχύς σύνδεσης kW 9,2 8,8 9,2
Ασφάλεια (αδρανής, C) A 16 25 16 25
Είδος προστασίας		IPX5
Μέγιστη επιπρεπόμενη αντίσταση δικτύου	Ohm	(0,145+j0,090)
Καλώδιο προέκτασης 10 m	mm2	2,5
Καλώδιο προέκτασης 30 m	mm2	4	-	4	-
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.)	°C	60
Ποσότητα προσαγωγής (ελάχ.)	λίτρα/ώρα (λίτρα/λεπτό)	1200 (20)		1400 (23,3)
Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C	m	0,5
Πίεση προσαγωγής (μέγ.)	MPa (bar)	1 (10)
Επιδόσεις
Πίεση εργασίας νερού (με στάνταρ ακροφύσιο)	MPa (bar)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Μέγεθος του βασικού ακροφυσίου		047	050	080
Μέγ. υπερτίεση λειτουργίας	MPa (bar)	27,5 (275)	25,3 (253)	19,8 (198)
Παρεχόμενη ποσότητα	λίτρα/ώρα (λίτρα/λεπτό)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Αναρρόφηση απορρυπαντικού	λίτρα/ώρα (λίτρα/λεπτό)	0...80 (0...1,3)
Ισχύς οπισθοδρόμησης πιστολέτου χειρός (μέγ.)	N	62		68
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίονα
Πιστολέτο χειρός	m/s2	<2,5
σωλήνας εκτόξευσης	m/s2	<2,5
Αβεβαιότητα K	m/s2	0,3
Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA	dB (A)	72
Αβεβαιότητα KpA	dB (A)	2
Επιτρεπόμενη στάθμη ηχητικής ισχύος LwA+ Αβεβαιότητα KwA	dB (A)	87
Υλικά λειτουργίας
Ποσότητα λαδιού	I	1,2
Τύπος λαδιού		SAE 90
Διαστάσεις και βάρη
Μήκος	mm 560
Πλάτος	mm 500
Ύψος	mm	1090
Βάρος χωρίς εξαρτήματα (SX)	kg	*	**	84 (84,5)
Περιεκτικότητα δεξαμενής απορρυπαντικού	I	6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg
