| Тип продукт | Професионален високонапорен почистващ апарат |
| Марка | Kärcher |
| Модел | HD 13184 S S Plus (HD 13/18 S Plus) |
| Максимално работно налягане | 180 бара (18 MPa) |
| Максимален дебит | 1300 л/ч (21,67 л/мин) |
| Консумирана мощност | 9,2 kW |
| Електрозахранване | 230 V / 50 Hz / 3~ (трифазен) |
| Тип защита | IPX5 |
| Тегло (без принадлежности) | около 84 кг |
| Размери (Д × Ш × В) | 560 × 500 × 1090 mm |
| Капацитет на резервоара за препарат | 6 литра |
| Максимална температура на захранващата вода | 60 °C |
| Ниво на звуково налягане LpA | 72 dB(A) |
| Ниво на звукова мощност LWA | 87 dB(A) |
| Тип моторно масло | SAE 90 |
| Количество масло | 1,2 литра |
| Основни функции | Почистване под високо налягане, ниско налягане с препарат, регулиране на налягане/дебит |
| Предпазни устройства | Предпазен клапан, пресостат, предпазен лост на пистолета |
| Рутинна поддръжка | Проверка нивото на масло, почистване на финия филтър, смяна на масло на всеки 500 часа |
| Гаранция | Съгласно условията на страната на разпространение |
Често задавани въпроси - HD 13184 S S Plus Kärcher
Въпроси на потребители за HD 13184 S S Plus Kärcher
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия високонапорен почистващ уред в PDF формат безплатно! Намерете ръководството си HD 13184 S S Plus - Kärcher и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. HD 13184 S S Plus на марката Kärcher.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HD 13184 S S Plus Kärcher
Преди първото използване на Вашия уред прочетете това
оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател.
Съдържание
Елементи на уреда ..... BG 1
Указания за безопасност ... BG 1
Употреба по предназначение BG 2
Предпазни приспособления. BG 2
Опазване на околната среда BG 3
Преди пускане в експлоатацияBG 3
Пускане в експлоатация .... BG 4
Обслужване ...... BG 5
Транспорт..... BG 7
Съхранение ...... BG 7
Грижи и поддръжка ..... BG 8
Помощ при неизправности .. BG 9
ЕС Декларация за съответ-
ствие. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 10
Технически данни ..... BG 11
Елементи на уреда
вижте страницата на корицата
1 Пистолет за ръчно пръскане EASY!Force
2 Лост на спусъка
3 Предпазен лост
5 Дръжка за пистолета за ръчно пръскане
6 Дозиращ вентил почистващо средство
7 Затварящ капак резервоар почистващ препарат
8 Резервоар почистващ препарат
9 Маркуч за всмукване на почистващо средство с филтър
10 Закрепващ винт капак на уреда
11 Ключ на уреда
12 Капак на уреда
13 Манометър
14 Извод за високо налягане EASY!Lock
15 Поставка за дюзата
16 Захранване с вода
17 Фин филтър
18 Показание за нивото на маслото
19 Резервоар за маслото
20 Контролна лампа Работно състояние / Неизправност
22 Обезвъздушаване резервоар по- чистващ препарат
24 Държател за кабела
25 Барабан на маркуча
26 Манивета
27 Дръжка
28 Съединителна гайка
29 Дюза
30 Тръба за разпръскване EASY!Lock
31 Регулиране на налягането / количеството
32 Предпазна спирачка
Цветно обозначение
– Обслужващите елементи за процеса на обслужване са жълти.
– Обслужващите елементи за поддръжка и сервис са светлосиви.
Указания за безопасност
– Преди първото пускане в експлоатация непременно прочетете Упътването за експлоатация № 5.951-949.0!
– Да се спазват съответните национални изисквания на законодателя за струйни апарати.
– Да се спазват съответните национални изисквания на законодателя за предпазване от злополуки. Струйните апарати трябва да се проверяват редовно и резултата от проверката да се записва.
– По уреда/аксесоарите не трябва да се предприемат промени.
Степени на опасност
⚠️ ОПАСНОСТ
Указание за непосредствено грозяща опасност, която води до тежки телесни наранявания или до смърт.
⚠ПРЕДУПРЕЖДЕНИЕ
Указание за възможна опасна ситуация, която може да доведе до тежки телесни наранявания или до смърт.
⚠ПРЕДПАЗЛИВОСТ
Указание за възможна опасна ситуация, която може да доведе до леки наранявания.
ВНИМАНИЕ
Указание за възможна опасна ситуация, която може да доведе до материални щети.
Символи на уреда
Силните струи под налягане могат при неправилно полз- ване да са опасни. Не насочвайте струята към хора, животни, активни електрически уреди или към самия уред.
Съгласно валидните разпоредби уредът никога не бива да бъде експлоатиран без системен разделител към мрежата
за питейна вода. Трябва да се използва подходящ системен разделител на фирма KÄRCHER или като алтернатива системен разделител съгласно EN 12729 тип BA.
Водата, преминала през системния разделител, се определя като негодна за пиене.
△ПРЕДПАЗЛИВОСТ
Свързвайте системния разделител винаги към захранващия водопровод, никога директно към уреда.
Употреба по предназначение
Използвайте само този уред за почистване с високо налягане
– за почистване със струя ниско налягане и почистващ препарат (напр. почистване на машини, превозни средства, строителни конструкции, инструменти),
– за почистване със струя високо налягане без почистващ препарат (напр. на фасади, тераси, градински уреди).
За упорите замърсявания Ви препоръч- ваме фрезата за мръсотия като специ- ална принадлежност.
Изисквания към качествата на водата: ВНИМАНИЕ
Като флуид под високо налягане се позволява използването само на чиста вода. Замърсяванията водят до преждевременно износване или отпагания в уреда.
Ако се използва рециклирана вода, не бива да се надвишават следните гра- нични стойности.
| pH-стойност 6,5...9,5 | |
| електрическа проводи-мост * | проводимост чиста вода +1200 μS/cm |
| утаяващи се вещества ** | < 0,5 mg/l |
| филтриращи се вещества *** | < 50 mg/l |
| Въглеводороди < 20 mg/l | |
| Хлорид < 300 mg/l | |
| Сулфат < 240 mg/l | |
| калций < 200 mg/l | |
| Обща твърдост < 28 °dH | < 50 °TH< 500 ppm (mg CaCO3/l) |
| Желязо < 0,5 mg/l | |
| Манган < 0,05 mg/l | |
| Мед < 2 mg/l | |
| Активен хлор | < 0,3 mg/l |
| без лоши миризми | |
| * общ максимум 2000 μS/cm** обем на пробата 1 л, време за утаява-не 30 мин*** без абразивни вещества | |
Предпазните приспособления служат за защита на потребителя не трябва да се изключват или да се променят функциите им.
Преливен вентил с пневматичен прекъсвач
При намаляване на количеството на во- дата на с регулиране на налягането/ко- личеството преливният вентил отваря и една част от водата изтича обратно към смукателната страна на помпата.
Ако лостът на спусъка на пистолета за ръчно пръскане се освободи, пневматичният контакт изключва помпата, струята под високо налягане прекъсва. Ако лостът на спусъка се придърпа, помпата се включва отново.
Преливният вентил и пневматичният прекъсвач са настроени фабрично и са пломбирани. Настройка само в сервиса.
Опазване на околната среда
Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба.
Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.
Електрическите и електронните уреди често съдържат съставни части, които при неправилно боравене или неправилно изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. Въпреки това за правилната експлоатация на уредите тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни с битовите отпадъци.
Указания за съставките (REACH)
Актуална информация за съставките ще намерите на:
– Съдържанието на опаковката да се провери при разопаковане.
– При транспортни дефекти незабавно информирайте търговеца.
→ Показанието за нивото на маслото да се отчете при уред в покой. Нивото на маслото трябва да бъде над двете стрелки.
Активиране вентилация резервоар за масло
→ Да се развие закрепващия винт на капака на уреда, да се свали капака на уреда.
→ Да се отреже върха на капака на резервоара за масло.
→ Да се закрепи капака на уреда.

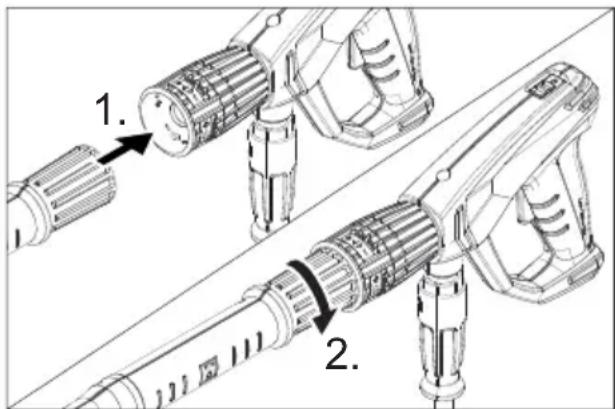

Монтирайте пистолета за ръчно пръдкане, тръба за разпръскване, дюза
Указание: Системата EASY!Lock свързва компонентите посредством високо-ефективна резба само с едно завъртане - бързо и сигурно.
→ Поставете дюзата за работа под ви-
соко налягане върху тръбата за раз-
пръскване.
→ Монтирайте съединителната гайка и затегнете на ръка (EASY!Lock).
→ Свържете тръбата за разпръскване с пистолета за ръчно пръскане и затегнете здраво на ръка (EASY!Lock).
При уреди без барабан за маркуча:
→ Свържете маркуча за работа под ви-
соко налягане с пистолета за ръчно
пръскане и извода за работа под ви-
соко налягане на уреда и затегнете
здраво на ръка (EASY!Lock).
→ Фиксирайте държача на кабела в страничния отвор на дръжката.
При уреди с барабан за маркуча:
→ Манивелата да се пъхне във вала на барабана за маркуча и да се фиксира.
→ Маркуча за работа под налягане преди навиването да се положи в разте-глено състояние.
→ Маркуча за работа под налягане да се навие със завъртане на маниле- лата на равномерни дължини върху барабана на маркуча. Посоката на въртене да се избере така, че марку- чът за работа под налягане да не се прегъва.
→ Свържете извода за работа под ви-
соко налягане с пистолета за ръчно
пръскане и затегнете здраво на ръка
(EASY!Lock).
Опасност от нараняване! Уредът, ак- сесоарите, захранващите кабели, мар- кучът за работа под налягане и връз- ките трябва да бъдат в отлично със- стояние. Ако уредът не е в отлично със- стояние, използването му е забранено.
Електрическо захранване
⚠️ ОПАСНОСТ
Опасност от нараняване поради електрически удар.
– Уредът трябва да се свърже задължително с щекер към електрическата мрежа. Забранява се не разделяема връзка с електрическата
мрежа. Щекерът служи за разделяне от мрежата.
– Свръзвайте уреда само към променлив ток.
- Минимален предпазител на контакта (вижте Технически данни).
- Не бива да се надвишава максимально допустимото пълно напрежение на мрежата на електрическата точка за присъединяване (вижте Технически данни). При неясноти по отношение на наличното на Вашата точка за присъединяване пълно напрежение на мрежата моля да се свържете с Вашето предприятие по електрозахранване.
— Да се използва удължителен кабел с достатъчно сечение (вижте "Технически данни") и го развийте напълно от барабана за кабела.
За параметрите за свързване виж табелката на уреда/техническите параметри.
→ Развийте захранващия кабел и го положете на пода.
→ Включете щепсела в контакта.
Захранване с вода
Подвързване към водопроводната мрежа
⚠ПРЕДУПРЕЖДЕНИЕ
Съблюдавайте разпоредбите на водоснабдителната компания.
Съгласно валидните разпоредби уредът никога не бива да бъде експлоатиран без системен разделител към мрежата за питейна вода. Трябва да се използва подходящ системен разделител на фирма KÄRCHER или като алтернатива системен разделител съгласно EN 12729 тип BA.
Водата, преминала през системния разделител, се определя като негодна за пиене.
Параметрите за свързване вижте от Технически данни.
→ Захранващия маркуч (минимална дължина 7,5 м, минимален диаметър 1“) да се подвърже към извода за вода на уреда и водопроводната мрежа (напр. водопроводен кран).
Указание:
Захранващият маркуч не се съдържа в обема на доставката.
→ Да се отвори входа за водата.
Всмукване на вода от открити контейнери
→ Маркуч за всмукване с филтър (Номер за поръчка 4.440-238.0) да се заявие на извода за вода.
→ Да се обезвъздуши уреда: Да се развие дюзата. Уреда да се остави да работи, докато водата започне да излиза без мехурчета.
→ Уреда да се изключи и отново да се завие дюзата.
Обслужване
⚠️ ОПАСНОСТ
Опасност от нараняване! Никога не използвайте уреда без тръба за разпръскване. Преди всяко използване проверявайте здравината на закрепване на тръбата за разпръскване. Завинтването на тръбата за разпръскване трябва да се извършва здраво на ръка. Опасност от експлозия!
Не пръскайте горими течности.
При използване на уреда в опасни зони (напр. бензиностанции) трябва да се вземат под внимание съответните разпоредби за безопасност.
Опасност от нараняване! При работа дръжте пистолета за ръчно пръскане и тръбата за разпръскване с две ръце.
Опасност от нараняване! По време на работа лостът на спусъка и предпазни- ят лост не трябва да бъдат блокирани.
Опасност от нараняване! При повреден предпазен лост, се свържете с клиентската служба.
Опасност от наранявания поради во- дна струя под високо налягане.
Преди всички работи по уреда, натиснете напред предпазителя на пистолета за ръчно пръскане.
⚠ПРЕДПАЗЛИВОСТ
Моторите да се почистват само на места със съответни маслоуловители (защита на околната среда).
Отваряне/затваряне на пистолета за ръчно пръскане
→ Отваряне на пистолета за ръчно пръскане: натиснете предпазния лост и лоста на спусъка.
→ Затваряне на пистолета за ръчно пръскане: освободете предпазния лост и лоста на спусъка.
Уредът е оборудван с пневматичен пре- късвач. Моторът работи само когато е отворен пистолетът за ръчно пръскане.
→ Маркуч високо налягане да се развие изцяло от барабана на маркуча.
→ Поставете ключа на уреда на „I“. Контролната лампа свети зелено.
→ освободете пистолета за ръчно пръскане, като за целта избутате назад предпазната спирачка.
→ Отворете пистолета за ръчно пръскане.
⚠️ ОПАСНОСТ
При настройката на налягането/количеството внимавайте за това, да не се развие завинтването на тръбата за разпръскване.
→ Работното налягане и дебита да се настроят посредство завъртане (безстепенно) на регулирането на налягането и количеството (+/-).
Указание:
При най-малък дебит отпадъчната топлина на мотора се грижи за водно за-топляне от прибл. 15 °C.
Работа с почистващи средства
⚠ПРЕДУПРЕЖДЕНИЕ
Неподходящите почистващи препарати могат да повредят уреда и обекти-те, който се почистват. Да се използват само почистващи средства, които са позволени от Kärcher. Спазвайте препоръките за дозиране и указанията на почистващите средства. За да щадите околната среда, подхождайте пестеливо към почистващите препарати.
Спазвайте указанията за безопасност за почистващите средства.
Почистващите средства на Кдрcher гарантират работа без повреди. Моля поискайте съвет и изискайте нашия каталог или информационните ни листи за почистващите средства.
→ Напълнете резервоарът за почистващ препарат
⚠️ ОПАСНОСТ
Опасност от нараняване! Преди смяна на дюзите изключете уреда и задействайте пистолета за ръчно пръскане, докато уредът остане без налягане.
→ подсигурете пистолета за ръчно пръскане, като за целта избутате напред предпазната спирачка.
→ Дюза високо налягане да се смени с дюза ниско налягане (размер 250, принадлежности).
→ Дозирация вентил за почистващо средство да се постави на желаната концентрация.
Концентрация на почистващия препарат %
Препоръчителен метод на почистване
→ Напръскайте сухата повърхност с малко препарат за почистване и оставете да подейства (но да не изсъхва).
→ Отмийте отделилата се мръсотия със силна струя под налягане.
→ След експлоатация потопете филтъра в чиста вода. Завъртете дозиращия вентил на най-висока концентрация на почистващото средство.
Прекъсване на работа
→ Затваряне на пистолета за ръчно пръскане.
Уредът се изключва.
→ подсигурете пистолета за ръчно пръскане, като за целта избутате напред предпазната спирачка.
След прекъсването:
→ освободете пистолета за ръчно пръскане, като за целта избутате назад предпазната спирачка.
→ Отворете пистолета за ръчно пръскане.
Уредът отново се изключва.
Време за готовност
В рамките на времето за готовност уредът стартира при отваряне на пистолета за ръчно пръскане. Контролната лампа свети зелено.
Ако пистолетът за ръчно пръскане оста- не затворен 30 минути, времето за го- товност приключва. Контролната лампа мига зелено.
Нулиране на времето за готовност
→ Поставете ключа на уреда на „0“.
→ Изчакайте кратко.
→ Поставете ключа на уреда на „I“.
Уредът може да се превключи от серви- за на непрекъсната работа.
Изключете уреда
→ Затворете входа за водата.
→ Отворете пистолета за ръчно пръскане.
→ Включете помпата с прекъсвача на уреда и оставете да работи 5-10 секунди.
→ Затваряне на пистолета за ръчно пръскане.
→ Поставете ключа на уреда на положение „0/OFF“.
→ Издърпвайте щепсела от контакта само със сухи ръце.
→ Отстранете захранването с вода.
→ Задействайте пистолета за пръскане на ръка, докато уреда остане без налягане.
→ подсигурете пистолета за ръчно пръскане, като за целта избутате напред предпазната спирачка.
⚠️ ОПАСНОСТ
Опасност от изгаряне от гореща вода. Съдържащата се в изключения уред остатьчна вода може да се загрее. При отстраняване на маркуча от входа за вода загрятата вода може да пръсне и да предизвика попарване. Маркуча да се свали едва, когато уредът се е охладил.
Съхранение на уреда
→ Пистолета за ръчно пръскане да се постави в държача.
→ Маркуча за работа под налягане да се завие и да се закачи над поставка-
та за маркуча.
или
Маркуча за работа под налягане да се навие на барабана за маркуча. Да се вкара дръжката на манивелата, за да се блокира барабана на маркуча.
→ Присъединителния кабел да се на- вие около държача на манивелата.
Защита от замръзване
ВНИМАНИЕ
При замръзване не напълно изпразнения от вода уред ще бъде разрушен. Уреда да се съхранява на място, където не може да замръзне.
Ако не възможно съхраняване осигурено против замръзване:
→ Изпразнете резервоара за почистващ препарат (виж „Грижи и поддръжка/При необходимост“).
→ Да се продуха водата.
→ В уреда да се напомпи конвенционален антифриз.
Указание:
Използвайте конвенционален препарат за защита от замръзване за автомобили на глюколна основа.
Да се спазват разпоредбите за работа на производителя на препарата за защита от замръзване.
→ Уреда да се остави да работи макс. 1 минута докато се изпразнят помпата и проводите.
Транспорт
⚠ПРЕДПАЗЛИВОСТ
Опасност от нараняване и повреда! При транспорт имайте пред вид те- глото на уреда.
ВНИМАНИЕ
При транспортиране предпазвайте лоста на спусъка от повреда.
→ За транспорт на по-дълги отсечки уреда да се дърпа за дръжката.
→ Преди предстоящ транспорт да се изпразни резервоара за почистващ препарат.
→ При транспорт в автомобили осигурявайте уреда съгласно väliumnите директиви против плъзгане и преобръщане.
Съхранение
⚠ПРЕДПАЗЛИВОСТ
Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда.
Съхранението на този уред е позволено само във вътрешни помещения.
Грижи и поддръжка
⚠️ ОПАСНОСТ
Опасност от нараняване поради непреднамерено потеглящ уред и електрически удар.
Преди всички дейности по уреда той да се изключи и да се извади щепсела.
Указание:
Отстраняването на старото масло е позволено само на предвидените за целта места за събиране. Моля предайте там получилото се старо масло. Замърсяванията на околната среда със стари масла са наказуеми.
Инспекция за сигурност/Договор за поддръжка
Можете да договорите редовна инспекция за сигурност с Вашия търговец или да сключите договор за поддръжка.
Моля искайте съвети.
Преди всяка експлоатация
→ Присъединителния кабел да се провери за увреждания (опасност от електрически уред), увредените присъединителни кабели незабавно да се сменят от авторизирания сервис/електротехник.
→ Проверете маркуча за работа под на-
лягане за увреждания (опасност от
пропукване).
Незабавно сменете маркуча за рабо-
та под налягане.
→ Уреда (помпата) да се провери за херметичност.
З капки вода на минута са допустими и могат да изтичат от долната страна на уреда. При по-силни нехерметичности потърсете сервиса.
Ежеседмично
→ Да се провери състоянието на маслото. Ако маслото е млекоподобно (вода в маслото), веднага потърсете сервиса.
→ Да се почисти финия филтър. Уреда да се остави без налягане.
Да се развие закрепващия винт на капака на уреда, да се свали капака на уреда.
Да се развие капака с филтъра. Филтъра да се почисти с чиста вода или въздух под налягане.
→ Да се почисти филтъра на всмукващия маркуч почистващо средство.
→ Ангажирайте сервиса с поддръжка на уреда.
→ Да се смени маслото.
Смяна на масло
Указание:
Количество и вида на маслото вижте от "Технически данни".
→ Да се развие закрепващия винт на капака на уреда, да се свали капака на уреда.
→ Развийте винта за изпускане на масло отпред на корпуса на мотора.
→ Маслото да се изпусне в приемния съд.
→ Да се завие винта за изпускане на маслото.
→ Бавно налейте новото масло; въз- душните мехурчета трябва да се пръснат.
→ Поставете капака на резервоара за масло.
→ Да се закрепи капака на уреда.
При необходимост
→ Да се изпразни и почисти резервоара за почистващ препарат.
Да се извади затварящия капак за резервоар почистващ препарат с маркуча за всмукване.
Уреда да се положи настрани. Да се изпразни и почисти резервоара за почистващ препарат.
Помощ при неизправности
⚠️ ОПАСНОСТ
Опасност от нараняване поради непреднамерено потеглящ уред и електрически удар.
– Преди всички дейности по уреда той да се изключи и да се извади щепсела.
– Електрическите конструктивни елементи да се проверяват и поправят само от авторизиран сервис.
- При повреди, които не са посочени в тази глава, при случай на колебание и при изрично указание потърсете авторизирания сервис.
Контролна лампа
Контролната лампа показва състояния на работа (зелено) и неизправности (червено).
Връщане:
→ Поставете ключа на уреда на „0“.
→ Изчакайте кратко.
→ Поставете ключа на уреда на „I“.
Показание експлоатационно състояние
– Постоянно светене зелено:
Уредът е в готовност за експлоата-
ция.
– 1 път мигане зелено:
Готовността за експлоатация изтича след 30 минути.
Уредът изключва след 30 минути по-
стоянна експлоатация (сигурност при
спукан маркуч за работа под високо
налягане).
– 1 път мигане червено:
Страна високо налягане не е херметична.
Маркуч високо налягане, връзките на маркуча и пистолета за ръчно пръска- не да се проверят за херметичност.
– 2 път мигане червено:
Моторът е твърде горещ.
Поставете ключа на уреда на „0“.
Уреда да се остави да се охлади.
Поставете ключа на уреда на „I“.
– 3 път мигане червено:
Грешка в захранването с напрежение.
Да се проверят свързването с мрежата и предпазителите на мрежата.
– 4 път мигане червено:
Разходът на ток е твърде голям. Потърсете сервиса.
Уредът не работи
→ Времето за готовност е изтекло. Контролната лампа мига зелено. Изключете и включете отново прекъсвача на уреда.
→ Присъединителния кабел да се про-
вери за повреди.
→ При електрически дефект да се потърси сервиса.
Уредът не достига налягане
→ Поставете дюзата на „Високо налягане“.
→ Дюзата да се почисти/смени.
→ Да се почисти финия филтър, при не-
обходимост да се смени.
→ Обезвъздушете уреда (вижте "Пускане в действие").
→ Да се провери дебита на водата за за-
хранване (вижте Технически данни).
→ Да се проверят всички захранващи тръбопроводи към помпата.
→ При необходимост потърсете сервиса.
Нехерметична помпа
3 капки вода на минута са допустими и могат да изтичат от долната страна на уреда. При по-силни нехерметичности потърсете сервиса.
→ При по-силна нехерметичност уреда да се провери в сервиса.
Помпата чука
→ Смукателните тръбопроводи за вода и почистващо средство да се проверят за течове.
→ Обезвъздушете уреда (вижте "Пускане в действие").
→ Да се почисти финия филтър.
→ При необходимост потърсете сервиса.
Почистващото средство не се засмуква
→ Заменете дюзата високо налягане с доставената с уреда дюза ниско налягане.
→ Да се провери/почисти маркуч за всмукване на почистващо средство с филтър.
→ Възвратният клапан във връзката на маркуча за засмукване на почистващо средство да се почисти/смени.
→ Да се отвори дозиращия вентил за почистващо средство или да се провери/почисти.
→ Да се почисти отвора за обезвъздушаване на резервоара за почистващ препарат в корпуса.
→ При необходимост потърсете сервиса.
Използвайте само оригинални аксесо-ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com.
Гаранция
Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервис, като представите касовата бележка.
ЕС Декларация за съответствие
С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас,
на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.
Намиращи приложение Директиви на EC:
2006/42/EO (+2009/127/EO)
2014/30/EC
2000/14/EO
Намерили приложение хармонизира- ни стандарти:
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 60335-1
EN 60335-2-79
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 61000-3-11:2000
EN 62233: 2008
Приложен метод за оценка на съответствието:
Подписващите лица действат от името и като пълномощници на управителния орган.
Пълномощник по документацията:
S. Reiser
Alfred Kärcher SE & Co. KG
| HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus | HD 13/18 S Plus HD 13/18 SX Plus | ||||
| Присъединяване към мрежата | |||||
| Напрежение V 400/420 230 400 230 | |||||
| Вид ток Hz 3~ 50 | |||||
| Присъединителна мощност kW 9,2 8,8 9,2 | |||||
| Предпазител (ленив, Char C) A 16 25 16 25 | |||||
| Вид защита IPX5 | |||||
| Максимално допустимо пълно напреже-ние на мрежата | Ohm (0,145+j0,090) | ||||
| Удължителен кабел 10 м | MM^2 | 2,5 | |||
| Удължителен кабел 30 м | MM^2 | 4 | - | 4 | - |
| Захранване с вода | |||||
| Температура на постъпващата вода (макс.)°C | 60 | ||||
| Дебит за постъпващата вода (мин.) | л/ч (л/мин) | 1200 (20) | 1400 (23,3) | ||
| Височина на засмукване от отворения съд (20 °C) | м | 0,5 | |||
| Налягане на постъпващата вода (макс.) | MPa (bar) | 1 (10) | |||
| Данни за мощността | |||||
| Работно налягане вода (със стандартна дюза) | MPa (bar) 3...25(30...250) | 3...23(30...230) | 3...18 (30...180) | ||
| Големина на дюза за стандартна дюза | 047 | 050 | 080 | ||
| Макс. работно свръхналягане | MPa (bar) | 27,5 (275) | 25,3 (253) | 19,8 (198) | |
| Количество на подаване | л/ч (л/мин) | 500...1000(8,3...16,67) | 650...1300(8,3...21,67) | ||
| Засмукване на почистващо средство | л/ч (л/мин) | 0...80 (0...1,3) | |||
| Сила на отпора на пистолета за ръчно пръскане (макс.) | N | 62 | 68 | ||
| Установени стойности съгласно EN 60335-2-79 | |||||
| Стойност на вибрациите в областта на дланта – ръката | |||||
| Пистолет за ръчно пръскане | м/сек2 | <2,5 | |||
| Тръба за разпръскване | м/сек2 | <2,5 | |||
| Несигурност K | м/сек2 | 0,3 | |||
| Ниво на звука L_PA | dB(A) | 72 | |||
| Неустойчивост K_PA | dB(A) | 2 | |||
| Ниво на звукова мощност L_WA + неустой-чивост K_WA | dB(A) | 87 | |||
| Горивни материали | |||||
| Количество на маслото | л | 1,2 | |||
| Вид масло | SAE 90 | ||||
| Мерки и тегла | |||||
| Дължина | мм | 560 | |||
| Широчина | мм | 500 | |||
| Височина | мм 1090 | ||||
| Тегло без принадлежности (SX) | кг | * | ** | 84 (84,5) | |
| Съдържание на резервоара за почистващ препарат | л | 6 | |||
| * 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg | |||||
