NAUDOJIMO INSTRUKCIJA HD 13184 S S Plus Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Turinys

Prietaiso dalys. . . . . . . . . . LT 1

Saugos reikalavimai ..... LT 1

Naudojimas pagal paskirtj. . . . LT 2

Saugos jranga.... LT 2

Aplinkos apsauga ..... LT 2

Prieš pradedant naudoti ..... LT 3

Naudojimo pradžia ..... LT 4

Valdymas LT 4

Transportavimas ..... LT 6

Laikymas. LT 6

Priežiūra ir aptarnavimas .... LT 6

Pagalba gedimų atveju ..... LT 7

Priedai ir atsarginės dalys. . . . LT 8

Garantija .... LT 9

ES atitikties deklaracija..... LT 9

Techniniai duomenys ..... LT 10

Prietaiso dalys

žr. viršelio puslapi

1 Rankinis purškimo pistoletas EA-SY!Force

2 Purkštuvo spragtukas

3 Apsauginė svirtelė

4 Aukšto slėgio žarna EASY!Lock

5 Rankinio purškimo pistoleto laikiklis

6 Valymo priemonių dozavimo vožtuvas

7 Valymo priemonių bako dangtelis

8 Valymo priemonių bakas

9 Valymo priemonës siurbimo parna su filtru

10 Prietaiso gaubto tvirtinamasis varžtas

11 Prietaiso jungiklis

12 Prietaiso gaubtas

13 Manometras

14 Aukšto slėgio jungtis EASY!Lock

15 Purkštukų laikiklis

16 Vandens prijungimo antgalis

17 Smulkus filtras

18 Tepalo lygio rodiklis

19 Tepalo bakas

20 Darbo režimo / gedimo kontrolinis indikatorius

21 Žarnų laikiklis

22 Valymo priemonių bako oro išleidimo anga

23 Priedų dėklas

24 Kabelio laikiklis

25 Žarnų rite

26 Sukamoji rankena

27 Rankena

28 Kreipiamoji veržlė

29 Antgalis

30 Purškimo antgalis EASY!Lock

31 Slègio ir debito reguliatorius

32 Apsauginis fiksatorius

Spalvinis ženklinimas

– Valymo proceso valdymo elementai yra geltonos spalvos.

- Techninės priežiūros valdymo elementai yra šviesiai pilkos spalvos.

Saugos reikalavimai

– Prieš pirmajj naudojimą, būtinai per-skaitykite saugos nurodymus Nr. 5.951-949.0!

– Laikykitės nacionalinių teisės normų dėl skysčių purkštuvų.

– Laikykitės nacionalinių teisės normų dėl nelaimingų atsitikimų prevencijos.

Skysčių purkštuvai privalo būti regulia- riai tikrinami, o patikrų rezultatai - patei- kiami raštiškai.

– Draudžiama atlikti prietaiso / priedo pa-keitimus.

Rizikos lygiai

⚠PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠JSPÉJIMAS

Nuoroda dėl galimo pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

Nuoroda dėl galimo pavjoaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

Netinkamai naudojama aukšto slėgio srovė kelia pavojų. Draudžiama srovę nukreipti j asme-

nis, gyvūnus, veikiančia elektros jranga arba pati prietaisą.

Jokiu būdu nenaudokite prietaiso geriamojo vandens tiekimo sistemoje be sistemos atskyriklio. Naudokite KÄRCHER arba alternatyvų sistemos atskyriklį, atitinkantį EN 1 tipo reikalavimus.

Sistemos atskyrikliu tekėjusio vandens ger- ti negalima.

ATSARGIAI

Atskyrikli junkite prie vandens tiekimo tinklo ir jokiu būdu ne tiesiai prie prietaiso.

Naudojimas pagal paskirti

Šj aukšto slėgio valymo įrenginį naudokite tik

– valymui aukšto slegio srove ir valymo priemonemis (pvz., irenginių, transporto priemonių, statiniu, irankių valymui), – valymui aukšto slegio srove be valymo priemonių (pvz., fasadų, terasų, sodo irenginių valymui).

Sukietejusio purvo sluoksniui valyti rekomenduojame specialø priedà - purvo skutiklá.

Reikalavimai vandens kokybei: DÉMESIO

Kaip aukšto slėgio terpė gali būti naudojamas tik švarus vanduo. Užterštas prietaisas greičiau susidėvi arba dėl to gali atsi-rasti nuosėdų.

Jei naudojamas perdirbtas vanduo, negali būti viršytos šios ribinės reikšmės.

pH vertė 6,5...9,5
elektros laidumas* Švaraus	van-dens laidumas +1200 μS/cm
nusėdančios medžiagos **	< 0,5 mg/l
filtruojamos medžiagos ***	< 50 mg/l
Angliavandeniai < 20 mg/l
Chloridas < 300 mg/l

sulfatas < 240 mg/l
Kalcis < 200 mg/l
Bendrasis kietumas < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Geležis < 0,5 mg/l
Manganas < 0,05 mg/l
Varis	< 2 mg/l
aktyvusis chloras	< 0,3 mg/l
néra nemalonaus kvapo
* Iš viso maks. 2000 μS/cm** Bandymo kiekis: 1 l per 30 minučių nuse-dimo laiką*** be šveičiamujų medžiagų

Saugos jranga

Saugos iranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti.

Redukcinis vožtuvas su pneumatiniu jungikliu

Sumažinus vandens kiekį kiekį, kartu su slėgio ir debito reguliatoriumi atidaromas redukcinis vožtuvas ir dalis vandens teka atgal siurblio siurbimo pusę.

Atleidus rankinio purškimo pistoleto sprag- tuką, pneumatinis jungiklis išjungia siurblį ir didelio slėgio srovė nutrūksta. Jei spragtukas patraukiamas, vėl jungiamas siurblys. Redukcinis vožtuvas ir pneumatinis jungiklis yra įmontuoti gamykloje ir užplombuoti. Juos nustato tik klientų aptarnavimo tarnyba.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa-kuočių kartu su buitinėmis atlie-komis, bet atiduokite jas perdirb-ti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Elektros ir elektroniniuose prietaisuose dažnai būna dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai.

Tačiau norint tinkamai eksploatuoti prietaisą šios dalys būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

– Išpakavę patikrinkite, ar yra visos prietaiso detalės.
– Pastebėję transportavimo metu apga- dintas detales, informuokite tiekėją.

Patikrinkite alyvos lygi

→ Tepalo lygio rodiklj tikrinkite, kai prietaisas pastatytas. Tepalo lygis turi būti virš abiejų rodyklių.

ljunkite tepalo bakalo oro išleidimo sistemą

→ Išsukite prietaiso gaubto tvirtinimo varž-tą, nuimkite gaubtą.
→ Nupjaukite tepalo rezervuaro dangtelio smaigalá.
→ Pritvirtinkite prietaiso gaubtà.

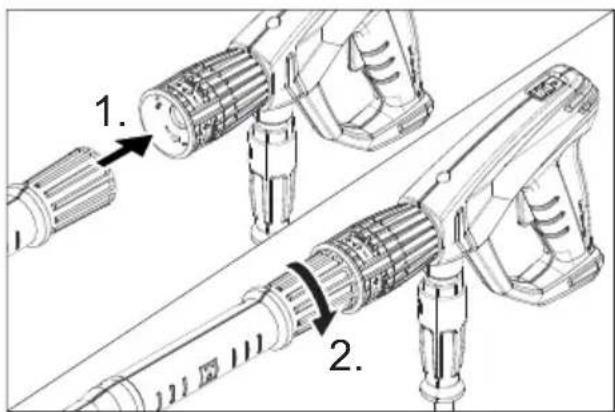

Rankinio purškimo pistoleto, purškimo antgalio ir purkštuko montavimas

Nuoroda: EASY!Lock sistemoje dalys sparčiuoju sriegiu greitai ir tvirtai sujungia-mos tik vienu apsisukimu.

→ Aukšto slėgio purkštuką įkiškite į purškimo antgalį.
→ Sumontuokite ir tvirtai ranka priveržkite kreipiamają veržlę (EASY!Lock).
→ Purškimo antgalj sujunkite su rankiniu purškimo pistoletu ir priveržkite ranka (EASY!Lock).

Priedų pritvirtinimas

Jei prietaisas be žarnų rītės:

→ Aukšto slėgio žarną su rankiniu purški- mo pistoletu sujunkite su įrenginio aukšto slėgio jungtimi ir priveržkite ran- ka (EASY!Lock).
→ Kabelių laikiklj užfiksuokite šoninėje rankenos angoje.

Jei prietaisas su ñarnø rite:

→ Įkiškite sukimo rankeną i žarnų rītės ve- leną ir užfiksuokite ją.
→ Prieš vyniodami aukšto slėgio žarną, ją ištiesinkite.
→ Sukdami sukamają rankeną tolygiai užvyniokite aukšto slėgio žarną ant žarnų ritės. Sukimo kryptį parinkite taip, kad aukšto slėgio žarna neperlinktų.
→ Aukšto slėgio žarną sujunkite su rankiniu purškimo pistoletu ir priveržkite ranka (EASY!Lock).

Naudojimo pradžia

⚠️ISPĖJIMAS

Susižalojimo pavojus! Prietaisas, priedas, įvadai ir jungtys turi būti nepriekaištingos būklės. Jei jų būklė nėra nepriekaištinga, prietaisą naudoti draudžiama.

Jungimas i elektros tinklą

⚠PAVOJUS

Pavojus susižaloti dėl srovės smūgio.

• Irenginys prie elektros tinklo būtinai turi būti prijungtas kištukine jungtimi. Draudžiama naudoti nuolatinę jungtį su elektros tinklu. Ištraukus kištuką nutraukiamas maitinimas.
• Prietaisą galima jungti tik j kintamosios srovės tinklą.
• Minimalus tinklo lizdo saugiklis (žr. skyrių „Techniniai duomenys“).
  – Neviršykite didžiausios leistinos elektros tinklo jungties varžos (žr. „Techniniai duomenys“). Jei kyla neaiškumu dėl elektros tinklo jungties varžos, kreipkitės i elektros energijos tiekimo jmonę.
  – Naudokite ilgintuvo laidus su pakanka-mu laido skersmeniu (žr. „Techninius duomenis“) ir visiškai nuvyniokite juos nuo laido būgno.

Jungties dydžius rasite ant prietaiso skydelio/techninėje specifikacijoje.

→ Išvyniokite ir padėkite ant grindų maitinimo kabelį.
→ lkiškite prietaiso kišuką i kištukinį lizdą.

Vandens prijungimo antgalis

Jungimas prie vandentiekio

⚠️ISPĖJIMAS

Laikykitės vandens tiekėjo reikalavimų.

Jokiu būdu nenaudokite prietaiso geriamojo vandens tiekimo sistemoje be sistemos atskyriklio. Naudokite KÄRCHER arba alternatyvų sistemos atskyriklį, atitinkantį EN 1 tipo reikalavimus.

Sistemos atskyrikliu tekėjusio vandens ger- ti negalima.

Jungties dydžius rasite skyriuje „Techniniai duomenys“.

→ Tiekimo žarną (bent 7,5 m ilgio ir bent 1" skersmens) sujunkite su prietaiso vandens mova ir vandentiekio mova (pvz., vandens čiaupu).

Pastaba:

Tiekimo žarna nepriklauso tiekimo komplektui.

→ Atsukite čiaupa.

Vandenj siurbkite iš atvirų rezervuarų

→ Priveržkite siurbimo žarną su filtru (užs. Nr. 4.440-238.0) prie vandens jungties.
→ Išleiskite iš prietaiso orą: Nusukite antgalį. Laikykite prietaisą jungtą, kol vanduo ims tekėti be oro burbulį.
→ Išjunkite prietaisą ir vėl priveržkite purkštuką.

Valdymas

⚠PAVOJUS

Sužalojimų pavojus! Niekada nenaudokite prietaiso, nesumontavę purškimo vamzdžio. Prieš naudodami kiekvieną kartą patikrinkite, ar gerai pritvirtintas purškimo vamzdis. Purškimo vamzdžio sąvarža turi būti priveržta ranka.

Sprogimo pavojus!

Nepurkškite degių skysčių.

Naudodami jrenginį pavojingose zonoje (pvz., degalinėse), laikykitės atitinkamų saugos taisyklių.

Susižalojimo pavojus! Dirbdami rankinį purškimo pistoletą ir purškimo antgalį laikykite abiem rankomis.

Susižalojimo pavojus! Naudojant prietaisą, pistoleto spragtukas ir apsauginė svirtis neturi būti užspaustos.

Susižalojimo pavojus! Jeigu apsauginė svirtis turi defektų, kreipkitės į klientų aptarnavimo tarnybą.

Pavojus susižaloti naudojant aukšto slėgio srove. Prieš pradėdami dirbti su įrenginiu rankinio purškimo pistoleto apsauginį fiksatorių pastumkite į priekį.

ATSARGIAI

Variklius valykite tik atitinkamose vietose su jrengtu alyvos atskyrikliu (dėl aplinkos apsaugos).

Rankinio purškimo pistoleto atidarymas / uždarymas

→ Atidarykite rankinį purškimo pistoletą: paspauskite apsauginę svirtį ir spragtuka.
→ Uždarykite rankinį purkštuvą: atleiskite apsauginę svirtį ir spragtuką.

Naudojimas esant aukštam slėgiui

Pastaba:

Jrenginyje sumontuotas pneumatinis jungiklis. Variklis pradeda veikti tik kai rankinio purškimo pistoletas atidarytas.

→ Iki galo nuvyniokite aukšto slėgio žarną nuo žarnų rītės.
→ Prietaiso jungiklj nustatykite i padėtį „I“. Kontrolinis indikatorius šviečia žaliai.
→ Atblokuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių atgal.
→ Atverkite rankinį purškimo pistoletą.

⚠PAVOJUS

Nustatydami slėgio ir debito reguliatorių, atkreipkite dėmesį į tai, kad neatsilaisvintų purškimo vamzdžio sąvarža.

→ Pakopomis sukdami rankinio purškimo pistoleto slėgio (kiekio) reguliatorių (B) (+/-), nustatykite darbo slėgį ir debita.

Pastaba:

Pumpuojant mažiausią kiekį, variklio išskiriama šiluma užtikrina vandens pašildymą maždaug iki 15 °C.

Darbas su valymo priemonémis

ΔJSPĖJIMAS

Netinkama valomoji priemonė gali sugadinti prietaisą ir plaunamą daiktą. Naudokite tik „Kärcher“ aprobuotus ploviklius. Laikykitės prie ploviklių pridedamų rekomendacijų dėl dozavimo ir kitų nurodymų. Saugokite aplinką – taupiai naudokite valymo priemo-nes

Laikykitės ant valymo priemonių pakuočių pateiktų saugos reikalavimų.

„Kärcher“ plovikliai užtikrina darbą be sutrikimų. Kreipkitės patarimo arba reikalaukite mūsų katalogo, arba mūsų informacinio bukleto apie ploviklius.

→ Pripildykite valymo priemonių baką.

⚠PAVOJUS

Susižalojimo pavojus! Prieš keisdami purkštuką, prietaisą išjunkite ir laikykite nuspaudę rankinį purškimo pistoletą, kol prietaise neliks slėgio.

→ Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių i priekį.
→ Pakeiskite aukšto slėgio purkštuką žemo slėgio purkštuku (250 dydis, priedai).
→ Pageidaujamą koncentraciją nustatykite ploviklio dozavimo vožtuvu.

Valymo priemonės koncentracija [%] (nu-stačius didžiausią debitą)

Dozavimo vožtuvo padėtis	1	3	5	7
Valymo priemonių koncentracija [%] (nustačius didžiausią debitą)	0,5 2,	5 5,0	7,0

Rekomenduojame tokj plovimo metodą

→ Šiek tiek ploviklio užpurkškite ant sauso paviršiaus ir leiskite jsigerti (bet ne išdžiūti).
→ Ištirpusius nešvarumus nuplausite aukšto slėgio srove.
→ Baigę dirbti, užmerkite švariame vandenyje. Dozavimo vožtuvu nustatykite didžiausią ploviklio koncentraciją. Ijunkite prietaisą ir palaukite vieną minutę.

Darbo nutraukimas

→ Uždarykite rankinį purkštuvą. Irenginys išsijungia.
→ Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių i priekį.

Po pertraukos:

→ Atblokuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių atgal.
→ Atverkite rankinį purškimo pistoletą. Įrenginys vėl įsijungia.

Parengties laikas

Jei prietaisas yra parengties būklėje, jis įsi-jungia atidarius rankinį purškimo pistoletą. Kontrolinis indikatorius žiba žaliai.

Jei rankinis purškimo pistoletas yra uždarytas 30 minučių, parengties būklės laikas pasibaigia. Kontrolinis indikatorius mirksi žaliai.

Parengties režimo laiko atstatymas

→ Prietaiso jungiklj nustatykite i padėtį „0“.
→ Trumpai palaukite.
→ Prietaiso jungiklj nustatykite i padètj „I“.
Klientų aptarnavimo tarnybą gali nustatyti taip, kad jis dirbtų nepertraukiamu režimu.

Prietaiso išjungimas

→ Užsukite čiaupą.
→ Atverkite rankinį purškimo pistoletą.
→ Ijunkite siurblį prietaiso jungikliu ir 5–10 sekundžių palaikykite jjungtą.
→ Uždarykite rankinį purkštuvą.
→ Prietaiso jungiklj nustatykite i padėtį „0/OFF“.
→ Tik sausomis rankomis ištraukite tinklo kištuką iš lizdo.
→ Atjunkite vandens tiekimą.
→ Ijunkite rankinį purkštuvą, kol prietaiso nebeveiks slėgis.
→ Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių į prie- kj.

⚠PAVOJUS

Galite nusiplikyti karštu vandeniu. Išjungta-me prietaise likęs vanduo gali įkaisti. Nui-mant žarną nuo čiaupo, karštas vanduo gali ištekėti ir nuplikyti rankas. Žarną nuim-kite tik tada, kai prietaisas atvėsta.

Prietaiso laikymas

→ Įkiškite rankinį purškimo pistoletą į laiki-klį.
→ Suvyniokite aukšto slėgio žarną ir užkabinkite ant žarnų laikiklio. arba
Suvyniokite aukšto slėgio žarną i rite. Įstumkite sukamosios rankenos rankenėlę – taip užblokuosite žarnų rite.

→ Apvyniokite laidą apie laikiklj.

Apsauga nuo šalčio

DÈMESIO

Iki galo neišleidus iš jrenginio vandens, šaltis gali sugadinti jrengini.

Laikykite prietaisą nuo šalčio apsaugotoje vietoje.

Jei negalite prietaiso laikyti apsaugotoje nuo šalčio vietoje:

→ Ištuštinkite valymo priemonių baką (žr. skyrių „Priežiūra ir aptarnavimas“, jei reikia)
→ Išleiskite vandenj.
→ Perpumpuokite prietaisu jprastinio antifrizo.

Pastaba:

naudokite paprastai parduodamus antifri- zus automobiliams su glikoliu.

Laikykitės antifrizo gamintojo pateikiamų naudojimo instrukcijų.

→ Palaukite ne ilgiau nei 1 minutę, kol siurblys ir vamzdžiai bus tušti.

Transportavimas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuodami įrenginį, atsižvelkite į jo masę.

DÉMESIO

Transportuojant spragtukai saugo nuo pa- žeidimų.

→ Jei transportuojate prietaisą ilgesniu atstumu, vilkite ji už rankenos.
→ Jei transportuodami paguldytą prietaisą, ištuštinkite valymo priemonių baką.
→ Transportuojant jrenginj transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Statyda-mi įrenginį laikyti, atsižvelkite i jo masę. Šį prietaisą galima laikyti tik patalpose.

Priežiūra ir aptarnavimas

⚠️PAVOJUS

Traumu pavojus dėl netikėtai įsijungusio įrenginio ir elektros šoko.

Prieš visus prietaiso priežiūros darbus iš-junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.

Pastaba:

Sutvarkyti naudotą alyvą būtinai perduokite specialiai tarnybai. Perduokite šiai tarnybai susikaupusią naudotą alyvą. Už aplinkos teršimą naudotą alyvą baudžiama.

Saugos priežiūra/techninės priežiūros sutartis

Su savo tiekėju galite susitarti dėl nuolatinės saugos priežiūros ar sudaryti techninės priežiūros sutartį. Kilus klausimams, pasikonsultuokite.

Prieš kiekvieną darba

→ Patikrinkite, ar nepažeistas prijungimo kabelis (kad neištiktų elektros smūgis), pažeistus kabelius nedelsdami leiskite pakeisti įgaliotai klientų aptarnavimo tarnybai ar elektrikui.
→ Patikrinkite, ar nepažeista (nejtrūkusi) aukšto slėgio žarna.
Pažeistą aukšto slėgio žarną nedelsdami pakeiskite.
→ Patikrinkite, ar prietaisas (siurblys) sandarus.
Gali nulašėti 3 lašai per minutę ir pasirodyti ant prietaiso apatinės dalies. Jei prietaisas nesandarus, kreipkitės į klientų aptarnavimo tarnybą.

Kas savaitę

→ Patikrinkite alyvos lygi. Jei alyva tampa balkšva, nedelsdami kreipkitės į klientų aptarnavimo tarnybą.
→ Išvalykite smulkų filtrą.
Visiškai sumažinkite prietaiso slėgį. Išsukite prietaiso gaubto tvirtinimo varž-tą, nuimkite gaubtą.
Nusukite dangtelj su filtru.
Išvalykite filtrą švariu vandeniu ar suspaustu oru.
Vėl sumontuokite prietaisą atvirkščia tvarka.
→ Išvalykite filtrą prie valymo priemonių si-urbimo žarnos.

Kas 500 darbo valandu, bet ne rečiau nei kasmet

→ Techninės priežiūros darbus paveskite atlikti klientų aptarnavimo tarnybai.

→ Pakeiskite alyvą.

Alyvos keitimas

Pastaba:

Alyvos kiekiai ir rūšys pateikti skyriuje „Techniniai duomenys“.

→ Išsukite prietaiso gaubto tvirtinimo varž-tą, nuimkite gaubtą.
→ Variklio korpuso priekyje išsukite alyvos išleidimo varžtą.
→ Išleiskite alyvą i gaudyklę.
→ Isukite alyvos išleidimo varžta.
→ Ipilkite naujos alyvos. Joje neturi būti oro burbuliukų.
→ Uždėkite alyvos bako dangtelį.
→ Pritvirtinkite prietaiso gaubtà.

Jei reikia

→ Ištuštinkite ir išvalykite valymo priemonių baką.
Ištraukite valymo priemonių bako dang- telį su siurbimo žarna.
Paguldykite prietaisą ant galinės pusės. Ištuštinkite ir išvalykite valymo priemonių baką.

Pagalba gedimų atveju

⚠PAVOJUS

Traumų pavojus dėl netikėtai įsijungusio įrenginio ir elektros šoko.

• Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.
  – Elektrines konstrukcijos dalis tikrinti ir remontuoti gali tik įgaliota klientų aptarnavimo tarnyba.
• Jei jūsų prietaiso gedimas nepaminėtas šiame skyriuje, jei abejojate ir jei tai aiš-kiai nurodyta, kreipkitės į klientų aptar-navimo tarnybą.

Kontrolinis indikatorius

Kontrolinis indikatorius rodo naudojimo režimą (žalia šviesa) ir sutrikimus (raudona šviesa).

Atstatymas:

→ Prietaiso jungiklj nustatykite i padėtį „0“.
→ Trumpai palaukite.
→ Prietaiso jungiklj nustatykite i padėtį „I“.

Naudojimo režimo indikatorius

– Nuolat žiba žalia šviesa: prietaisas paruoštas naudoti.
- 1 kartą sumirksi žalia šviesa: paruošto naudoti prietaiso režimas bai- gias po 30 minučių. Po 30 minučių nenutrūkstamo veikimo prietaisas išjungtas (saugumas sutrū- kus aukšto slėgio žarnai).

Sutrikimų indikatorius

• 1 kartą sumirksi raudona šviesa: Nesandari aukšto slėgio pusė. Patikrinkite aukšto slėgio žarnos, žarnų jungčių ir rankinio purkštuvo sandarumą.
• 2 kartus sumirksi raudona šviesa: Per aukšta variklio temperatūra. Prietaiso jungiklj nustatykite į padėtį „0“. Atvėsinkite prietaisą. Prietaiso jungiklj nustatykite ties „l“.
• 3 kartus sumirksi raudona šviesa: Sutrikęs elektros energijos tiekimas. Patikrinkite maitinimo tinklą ir saugiklj.
• 4 kartus sumirksi raudona šviesa: Per stipri imamoji srovė. Kreipkitės i klientų aptarnavimo tarnybą.

Prietaisas neveikia

→ Pasibaigė parengties būklės laikas. Kontrolinis indikatorius mirksi žaliai. Iš-junkite ir vėl jjunkite prietaisą pagrindi-nių jungikliu.
→ Patikrinkite, ar nepažeistas elektros laidas.
→ Jei sugedo elektros sistema, kreipkitės į klientų aptarnavimo tarnybą.

Nesusidaro slègis

→ Antgalj nustatykite i aukšto slėgio padėtį.
→ Išvalykite/pakeiskite antgalj.
→ Išvalykite smulkų filtrą, jei reikia, pa-keiskite ji.
→ Išleiskite iš prietaiso orą (žr. skyrių „Naudojimo pradžia“).
→ Patikrinkite tiekiamo vandens kiekį (žr. skyrių „Techniniai duomenys“).
→ Patikrinkite visus, prie siurblio prijung- tus, vamzdžius ir žarnas.
→ Jei reikia, kreipkitės į klientų aptarnavimo tarnybą.

Nesandarus siurblys

Gali nulašėti 3 lašai per minutę ir pasirodyti ant prietaiso apatinės dalies. Jei prietaisas nesandarus, kreipkitės į klientų aptarnavi-mo tarnybą.

→ Jei nesandarumas didesnis, prietaisą turi patikrinti klientų aptarnavimo tarnyba.

Bildesys siurblyje

→ Patikrinkite, sandarūs vandens ir ploviklio siurbimo vamzdžiai.
→ Išleiskite iš prietaiso orą (žr. skyrių „Naudojimo pradžia“).
→ Išvalykite smulkų filtrą.
→ Jei reikia, kreipkitės į klientų aptarnavimo tarnybą.

Nesiurbiamos valymo priemonės

→ Aukšto slėgio purkštuką pakeiskite patiektu žemo slėgio purkštuku.
→ Patikrinkite (išvalykite) ploviklio siurbimo žarną ir filtrą.
→ Išvalykite (pakeiskite) atbulinį vožtuvą valymo priemonių siurbimo žarnos mo- voje.
→ Atverkite arba patikrinkite (pakeiskite) ploviklio dozavimo vožtuvą.
→ Išvalykite valymo priemonių bako oro išleidimo angą korpuse.
→ Jei reikia, kreipkitės į klientų aptarnavimo tarnybą.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų ap-tarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų i rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Aukšto slėgio valymo mašina

Tipas: 1.286-xxx

Tipas: 1.292-xxx

Tipas: 1.441-xxx

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Elektros tinklo duomenys
Itampa V 400/420 230 400 230
Srovės rūšis Hz 3~ 50
Prijungiamų įtaisų galia kW 9,2 8,8 9,2
Elektros tinklo saugiklis (inercinis, char. C) A	16 25 16	25
Saugiklio rūšis		IPX5
Didžiausia leistina tinklo varža	omai	(0,145+j0,090)
Ilgintuvo laidas 10 m	mm2	2,5
Ilgintuvo laidas 30 m	mm2	4	-	4	-
Vandens prijungimo antgalis
Maks. atitekančio vandens temperatūra	°C	60
Maž. atitekančio vandens kiekis	l/h (l/min.)	1200 (20)		1400 (23,3)
Siurbimo aukštis iš atvirų rezervuarų (20°C)	m	0,5
Maks. atitekančio vandens slėgis	MPa (barai)	1 (10)
Galia
Vandens darbo slėgis (naudojant įprastą purkštuką)	MPa (barai)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Standartinio purkštuko dydis		047	050	080
Didžiausias darbinis viršslėgis	MPa (barai)	27,5 (275)	25,3 (253)	19,8 (198)
Debitas	l/h (l/min.)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Valymo priemonių siurbimas	l/h (l/min.)	0...80 (0...1,3)
Rankinio purškimo pistoleto sukuriama atatranka (didžiausia)	N	62		68
Nustatytos vertės pagal EN 60335-2-79
Delno/rankos vibracijos poveikis
Rankinis purkštuvas	m/s2	<2,5
Purškimo antgalis	m/s2	<2,5
Nesaugumas K	m/s2	0,3
Garso slėgio lygis LpA	dB(A)	72
Neapibrėžtis KpA	dB(A)	2
Garantuotas triukšmo lygis LWA + neapi-brėžtis KWA	dB(A)	87
Eksploatacinės medžiagos
Alyvos kiekis	I	1,2
Alyvos rūšis		SAE 90
Matmenys ir masė
Ilgis	mm	560
Plotis	mm	500
Aukštis	mm	1090
Masė be priedų (SX)	kg	*	**	84 (84,5)
Valymo priemonių talpyklos tūris	I	6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg
