ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IVM 60242 M ACD WS Kärcher

Potpisnici deluju u ime i uz punomoć rukovodstva. Lice ovlašćeno za dokumentaciju: A. Haag Kärcher Industrijsko usisavanje GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Nemačka) Tel.: [phone] Faks: [phone] Waldstetten, 24/04/01 Περιεχόμενα Γενικές υποδείξεις Πριν από την πρώτη χρήση της συσκευής σας, διαβάστε αυτές τις οδηγίες, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. ● Πριν από την πρώτη ενεργοποίηση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.956- 249.0. ●Η μη τήρηση των οδηγιών χρήσης, καθώς και των υποδείξεων ασφαλείας,

έχει ως συνέπεια βλάβες στη συσκευή ή κινδύνους για τον χειριστή ή άλλα άτομα. ●Σε περίπτωση ζημιάς από τη μεταφορά ειδοποιήστε αμέσως το κατάστημα

Υποδείξεις ασφαλείας Διαβαθμίσεις κινδύνων

● Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε σοβαρούς τραυματισμούς ή

• 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή θάνατο. Γενικές υποδείξεις p. 290
• Υποδείξεις ασφαλείας p. 290
• Προβλεπόμενη χρήση p. 292
• Προστασία του περιβάλλοντος p. 293
• Παρελκόμενα και ανταλλακτικά p. 293
• Περιεχόμενα συσκευασίας p. 293
• Περιγραφή συσκευής p. 293

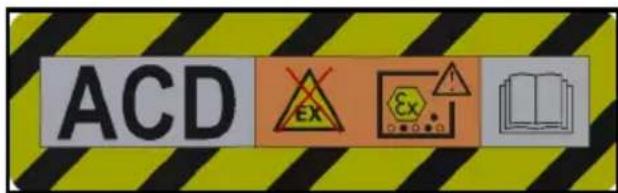

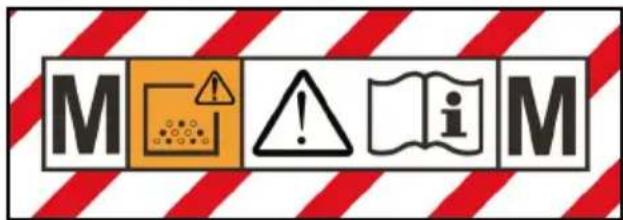

• Σύμβολα επάνω στη συσκευή p. 294
• Έναρξη χρήσης p. 294
• Λειτουργία p. 296
• Μεταφορά p. 299
• Αποθήκευση p. 300
• Φροντίδα και συντήρηση p. 300
• Αντιμετώπιση βλαβών p. 302
• Απόρριψη p. 302
• Εγγύηση p. 303
• Τεχνικά χαρακτηριστικά p. 303
• Δήλωση συμμόρφωσης EΕ Ελληνικά 291 p. 303

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς.

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε υλικές ζημίες. Γενικές υποδείξεις ασφαλείας ΚΙΝΔΥΝΟΣ ● Χρήση της συσκευής και των υλικών, για τα οποία χρησιμοποιείται, συμπεριλαμβανομένης της ασφαλούς μεθόδου απόρριψης των αναρροφούμενων υλικών μόνον από εκπαιδευμένο προσωπικό. ● Εάν ο ανακυκλούμενος αέρας επιστρέφει στο χώρο, τότε πρέπει να υπάρχει επαρκές ποσοστό ανανέωσης αέρα L. Προκειμένου να τηρούνται οι απαραίτητες οριακές τιμές, η ογκομετρική παροχή επιστροφής επιτρέπεται να ανέρχεται το ανώτερο στο 50% της ογκομετρικής παροχής φρέσκου αέρα (όγκος χώρου V

x ποσοστό ανανέωσης αέρα L

). Χωρίς ιδιαίτερα μέτρα αερισμού ισχύει: L

. ● Η συσκευή αυτή περιέχει σκόνη βλαβερή για την υγεία. Οι εργασίες εκκένωσης και συντήρησης, συμπεριλαμβανομένης της απόρριψης των κάδων συλλογής σκόνης, επιτρέπεται να γίνονται μόνο από εξειδικευμένο προσωπικό, το οποίο φοράει τον κατάλληλο προστατευτικό εξοπλισμό. ● Μην χρησιμοποιείτε τη συσκευή χωρίς ολόκληρο το σύστημα φίλτρου. ● Τηρείτε τους εφαρμοστέους κανόνες ασφαλείας που ισχύουν για τα υπό επεξεργασία υλικά. ● Η ταυτόχρονη συλλογή διαφορετικών εύφλεκτων σωματιδίων σκόνης στο δοχείο συλλογής μπορεί να οδηγήσει σε πυρκαγιές και εκρήξεις. ● Βεβαιωθείτε ότι στο δοχείο υγρού χρησιμοποιείται το σωστό υγρό χρησιμοποιείται για την απορρόφηση της μεταλλικής σκόνης, ώστε να αποφύγετε επικίνδυνες αντιδράσεις. Για να

ο σχηματισμός αερίου υδρογόνου σε μεταλλικές σκόνες, συνιστάται η χρήση λαδιού αντί για νερό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Δεν επιτρέπεται η τοποθέτηση ούτε η λειτουργία της συσκευής σε περιοχές όπου υπάρχει κίνδυνος έκρηξης σκόνης ή αερίου. Μια ατμόσφαιρα με κίνδυνο έκρηξης σκόνης επιτρέπεται μέσα στη συσκευή μόνο πριν από το φίλτρο. Ατμόσφαιρες με κίνδυνο έκρηξης αερίων απαγορεύονται στο εσωτερικό της συσκευής. ● Η συσκευή δεν είναι

για την αναρρόφηση εύφλεκτων υγρών (αναφλέξιμων, εύφλεκτων, ιδιαίτερα εύφλεκτων σύμφωνα με την Ευρωπαϊκή Οδηγία Επικίνδυνων Ουσιών 67/548/ΕΟΚ) (σημείο ανάφλεξης κάτω από 55 °C), καθώς και για μείγματα αναφλέξιμων σωματιδίων σκόνης με αναφλέξιμα υγρά. ● Η συσκευή δεν είναι κατάλληλη για την αναρρόφηση πηγών ανάφλεξης και σκονών με θερμοκρασία ανάφλεξης ≤ 190 °C. ● Πριν από κάθε έναρξη χρήσης ελέγχετε αν έχουν συνδεθεί τα καλώδια εξουδετέρωσης δυναμικού (καλώδια γείωσης). ● Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται ούτε να φυλάσσεται στο ύπαιθρο. ● Για την ασφαλή σταθεροποίηση της συσκευής εφαρμόστε το χειρόφρενο στον στρεφόμενο τροχό. Όταν το χειρόφρενο είναι ανοικτό η συσκευή μπορεί να τεθεί σε ανεξέλεγκτη κίνηση. ● Γεμίζετε το δοχείο υγρού μόνο με τα υγρά που συνιστά ο κατασκευαστής. 몇 ΠΡΟΣΟΧΗ ● Σε περίπτωση μεγάλων διαλειμμάτων λειτουργίας και μετά τη χρήση, απενεργοποιήστε τη συσκευή από τους διακόπτες της και βγάλτε το φις από

ΠΡΟΣΟΧΗ ● Χρησιμοποιείτε τη συσκευή μόνο σε εσωτερικούς χώρους. ● Κίνδυνος σύνθλιψης! Να φοράτε γάντια όταν αφαιρείτε ή τοποθετείτε την κεφαλή αναρρόφησης, το φίλτρο ή το δοχείο συλλογής. ● Κίνδυνος πρόκλησης ζημιάς! Ποτέ μην κάνετε αναρρόφηση χωρίς ή με χαλασμένο φίλτρο. ● Όταν χρησιμοποιείτε τη συσκευή να φοράτε υποδήματα ασφαλείας. ●  Να μετακινείτε τη συσκευή μόνο με ταχύτητα βηματισμού και για απότομες διαδρομές ενδεχομένως ανά δύο. ● Όταν αντικαθιστάτε τα παρελκόμενα292 Ελληνικά προσέχετε ώστε να μην εξέρχεται καθόλου σκόνη. ● Κατά τη διάρκεια της κανονικής λειτουργίας η θερμοκρασία στις επιφάνειες μπορεί να φτάσει μέχρι τους 135 °C. ● Αποφύγετε το λύγισμα της μονάδας ελαστικού σωλήνα αναρρόφησης. ● Εκτελείτε τακτικό οπτικό έλεγχο των ελαστικών σωλήνων. ● Λάβετε τις κατάλληλες προφυλάξεις για την αφαίρεση, τη μεταχείριση, την αποθήκευση και την απόρριψη της ιλύος, όπως π.χ. ανάμιξη με αδρανή υγρά σύμφωνα με τους τοπικούς κανονισμούς. ● Το αέριο υδρογόνο είναι εύφλεκτο και μπορεί να παραχθεί με την απορρόφηση ορισμένων υλικών όπως αλουμίνιο, μαγνήσιο κλπ. Η βαλβίδα αποτρέπει τη συσσώρευση αερίου υδρογόνου μέσα στο δοχείο υγρού. Καθαρίζετε και επιθεωρείτε τακτικά τη βαλβίδα και ελέγχετε την για σημάδια ζημιάς. ● Εξασφαλίστε επαρκή αερισμό του χώρου εγκατάστασης ώστε να μειώσετε τη συγκέντρωση υδρογόνου. ● Αδειάζετε το δοχείο ρύπων μετά από κάθε χρήση και όποτε είναι γεμάτο λάσπη ώστε να μειώσετε το σχηματισμό αερίου υδρογόνου. Ηλεκτρική σύνδεση Η συσκευή πρέπει να συνδέεται μόνο σε ηλεκτρική πρίζα που έχει εγκατασταθεί από ηλεκτρολόγο σύμφωνα με το πρότυπο IEC 60364. Για τις τιμές σύνδεσης βλ. Τεχνικά χαρακτηριστικά και Πινακίδα τύπου.

Κίνδυνος ηλεκτροπληξίας Κίνδυνος - θάνατος Μην προκαλείτε ζημιά στα ηλεκτρικά καλώδια π.χ. από διερχόμενα οχήματα, σύνθλιψη ή τράβηγμα. Προστατέψτε τα καλώδια από τη θερμότητα, τα λάδια και τις αιχμηρές ακμές. Πριν από κάθε χρήση ελέγχετε το ηλεκτρικό καλώδιο της συσκευής. Μην θέτετε σε λειτουργία τη συσκευή αν έχει χαλασμένο ηλεκτρικό καλώδιο . Καλέστε έναν ηλεκτρολόγο για να αντικαταστήσει το χαλασμένο καλώδιο. Συμπεριφορά σε περίπτωση εκτάκτου ανάγκης

Κίνδυνος τραυματισμού και πρόκλησης ζημιών σε περίπτωση βραχυκυκλώματος ή άλλων ηλεκτρικών

Κίνδυνος ηλεκτροπληξίας, κίνδυνος

Απενεργοποιήστε την συσκευή και αποσυνδέστε το φις από την πρίζα. Συμπεριφορά σε περίπτωση θραύσης / διαρροής φίλτρου:

1. Απενεργοποιήστε τη συσκευή αμέσως.

Η συσκευή δεν επιτρέπεται πλέον να τίθεται σε λειτουργία.

2. Αντικαταστήστε το φίλτρο.

Προβλεπόμενη χρήση Η συσκευή προορίζεται για: ● Υγρό και στεγνό καθαρισμό δαπέδων

● Αναρρόφηση ξηρής, εύφλεκτης, επικίνδυνης για την υγεία συσσωρευμένης σκόνης. Κατηγορία σκόνης Μ κατά EN 60335-2-69 ● Αναρρόφηση υλικών χωρίς κίνδυνο

● Αναρρόφηση εύφλεκτης σκόνης όλων των κατηγοριών έκρηξης ● Αναρρόφηση σκόνης και χοντρόκοκκων

● Αναρρόφηση εύφλεκτης σκόνης από μια ζώνη 22, εάν η συσκευή είναι εγκατεστημένη εκτός περιοχών με κίνδυνο έκρηξης ● Αναρρόφηση βρεγμένων και υγρών

● Αναρρόφηση των ακόλουθων ουσιών μόνο όταν χρησιμοποιείτε αδρανές

– Σκόνη τιτανίου – Εκρηκτική και αγώγιμη σκόνη – Σκόνη μαγνησίου ή πούδρα – Σκόνες συμπυκνωμάτων και εκρηκτικές μεταλλικές πούδρες από την προσθετική κατασκευή (3D εκτύπωση)Ελληνικά 293 ● Βιομηχανική χρήση, π.χ. σε χώρους αποθήκευσης και παραγωγής ● Επαγγελματική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεως. Εάν υπάρχει ταξινομημένη ζώνη Ex στο σημείο εγκατάστασης της συσκευής, πρέπει να χρησιμοποιηθεί αντίστοιχη συσκευή Ex. Η απρόσκοπτη λειτουργία της συσκευής διασφαλίζεται μόνο με ελαστικούς σωλήνες αναρρόφησης διαμέτρου DN40 και DN50.

άλλου είδους χρήση θεωρείται ως μη ενδεδειγμένη. Η συσκευή δεν ενδείκνυται για: ● Αναρρόφηση πηγών ανάφλεξης και σκόνης με θερμοκρασία ανάφλεξης ≤ 190 °C ● Αναρρόφηση εκρηκτικών ή ισοδύναμων ουσιών υπό την έννοια του γερμανικού νόμου §1 SprengG, εκρηκτικών μιγμάτων ατμού-αέρα ● Αναρρόφηση μιγμάτων εύφλεκτων υγρών και εύφλεκτης σκόνης ● Αναρρόφηση πυρωμένων ή καυτών σωματιδίων, επειδή μπορεί να προκληθεί πυρκαγιά ή έκρηξη ● Αναρρόφηση τοξικών ουσιών ●Σύνδεση σε μηχάνημα δημιουργίας

Προστασία του περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Ανακυκλώνετε τις συσκευασίες με περιβαλλοντικά ορθό

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, επίσης εξαρτήματα όπως απλές και επαναφορτιζόμενες μπαταρίες ή λάδια, που σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον

Ωστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Υποδείξεις σχετικά με συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά θα βρείτε στη διεύθυνση: www.kaercher.de/REACH Παρελκόμενα και ανταλλακτικά

Κίνδυνος έκρηξης λόγω μη εγκεκριμένων εξαρτημάτων Χρησιμοποιείτε μόνο εξαρτήματα εγκεκριμένα από τον κατασκευαστή και σημειωμένα με την ετικέτα Ex για χρήση του τύπου 22. Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στην τοποθεσία www.kaercher.com.

Στον παραδοτέο εξοπλισμό δεν περιλαμβάνονται παρελκόμενα. Τα παρελκόμενα θα πρέπει να παραγγέλλονται ξεχωριστά ανάλογα με τη χρήση. Περιεχόμενα συσκευασίας Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση ζημιάς κατά τη μεταφορά, ενημερώστε τον αντιπρόσωπό μας. Περιγραφή συσκευής Σχήματα στη σελίδα διαγραμμάτων Εικόνα A 1 Τροχοφόρο πλαίσιο 2 Τροχός με φρένο ακινητοποίησης 3 Γλωττίδες σύσφιξης στο δοχείο ρύπων 4 Δοχείο ρύπων 5 Δακτύλιος φίλτρου 6 Στήριγμα καλωδίου 7 Στήριγμα για σωλήνα αναρρόφησης 8 Ασφάλιση του ενδιάμεσου δακτυλίου 9 Ενδιάμεσος δακτύλιος294 Ελληνικά 10 Πινακίδα τύπου 11 Ηλεκτρικό καλώδιο 12 Στήριγμα καλωδίου 13 Λαβή μεταφοράς 14 Λαβή του δοχείου ρύπων 15 Στόμιο αναρρόφησης χωρίς υγρό

16 Στήριγμα για ακροστόμιο δαπέδου 17 Μανόμετρο 18 Λαβή οδήγησης 19 Μοχλός καθαρισμού φίλτρου 20 Διακόπτης συσκευής Τουρμπίνα αναρρόφησης 2 21 Διακόπτης συσκευής Τουρμπίνα αναρρόφησης 1 22 Κεφαλή αναρρόφησης 23 Ασφάλιση της κεφαλής αναρρόφησης 24 Δονητής φίλτρου 25 Στεγανοποιητικός δακτύλιος 26 Φίλτρο 27 Μηχανική απενεργοποίηση 28 Στόμιο αναρρόφησης με υγρό

29 Βαλβίδα εξαερισμού 30 Αφρός φίλτρου 31 Microvlies 32 Κυλινδρικό κόσκινο 33 Σωλήνας στάθμης 34 Κάνουλα Σύμβολα επάνω στη συσκευή Η συσκευή προορίζεται για αναρρόφηση σκόνης έως και κατηγορίας Μ. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βλάβες στο δέρμα, τους πνεύμονες και

Έξοδος ψιλής σκόνης κατά τις εργασίες εκκένωσης και συντήρησης και κατά την

Κατά τις εργασίες εκκένωσης και συντήρησης και κατά την απόρριψη του δοχείου συλλογής σκόνης φοράτε τον προβλεπόμενο προστατευτικό εξοπλισμό. Η συσκευή είναι κατάλληλη για την αναρρόφηση εύφλεκτης σκόνης, εγκατάσταση εκτός ζώνης 22. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αυτή η συσκευή δεν πρέπει να τοποθετηθεί σε ζώνη 22. Εάν υπάρχει ζώνη 22, πρέπει να χρησιμοποιείται συσκευή τύπου Ex. Το αυτοκόλλητο αναγράφει τις τιμές για τη μέγιστη υποπίεση σε σχέση με τη διατομή του ελαστικού σωλήνα αναρρόφησης που χρησιμοποιείται. Μπορείτε να διαβάσετε την τρέχουσα τιμή στο μανόμετρο. Για τις τιμές που ισχύουν για αυτήν τη συσκευή, ανατρέξτε στο κεφάλαιο Ένδειξη ελάχιστης παροχής. Σε περίπτωση τιμής κάτω από το όριο, το φίλτρο πρέπει να αντικατασταθεί (βλ. κεφάλαιο Αντικατάσταση κύριου φίλτρου). Οι ελαστικοί σωλήνες αναρρόφησης με διαφορετικές διατομές επιτρέπουν την προσαρμογή

διαφορετικές διατομές υποδοχής των εξαρτημάτων. Έναρξη χρήσης 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εσφαλμένα συνδεδεμένο καλώδιο

Κίνδυνος ηλεκτροπληξίας Microvlies (Κωδ. παραγγελίας 9.990-103.0) Κύριο φίλτρο (Κωδ. παραγγελίας 9.439-542.0)Ελληνικά 295 Πριν από κάθε έναρξη χρήσης ελέγχετε αν έχουν συνδεθεί τα καλώδια εξουδετέρωσης δυναμικού (καλώδια γείωσης). 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από σκόνη βλαβερή για την

Αναπνευστικά νοσήματα λόγω εισπνοής

Μην κάνετε αναρρόφηση χωρίς το στοιχείο φίλτρου, διότι διαφορετικά θα προκληθούν προβλήματα υγείας λόγω αυξημένης εξαγωγής λεπτής σκόνης. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Λανθασμένος χειρισμός κατά το κλείδωμα του δοχείου απορριμμάτων Κίνδυνος σύνθλιψης Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δοχείο απορριμμάτων και τον δακτύλιο φίλτρου ή κοντά στον μηχανισμό ανύψωσης. Ασφαλίστε το δοχείο απορριμμάτων πιέζοντας και με τα δύο χέρια τη λαβή.

Λείπει το στοιχείο φίλτρου Βλάβη του κινητήρα αναρρόφησης Μην λειτουργείτε τη συσκευή χωρίς το στοιχείο φίλτρου.

Στατικό φορτίο του δοχείου απορριμμάτων Ανάφλεξη σωματιδίων σκόνης Βεβαιωθείτε ότι η γείωση στο πλαίσιο βρίσκεται σε επαφή με το δοχείο απορριμμάτων.

1. Φέρτε τη συσκευή στη θέση εργασίας.

2. Ασφαλίστε τη συσκευή με τα φρένα

3. Βεβαιωθείτε ότι η κεφαλή αναρρόφησης

είναι σωστά τοποθετημένη.

4. Γεμίστε το δοχείο ρύπων με νερό ή λάδι

(κωδικός 9.990-272.0) μέχρι το σημάδι (βλ. κεφάλαιο Πλήρωση δοχείου ρύπων με αδρανές υγρό).

5. Σφίξτε το σφιγκτήρα γείωσης στην

εξωτερική ισοδυναμική γραμμή.

6. Αφαιρέστε το πώμα κλεισίματος από το

δοχείο συλλογής (βλ. κεφάλαιο Επιλογή υποδοχής αναρρόφησης).

7. Συνδέστε τον ελαστικό σωλήνα

αναρρόφησης στην υποδοχή αναρρόφησης.

8. Βεβαιωθείτε ότι η υποδοχή

αναρρόφησης στον δακτύλιο του φίλτρου είναι καλά κλεισμένη με ένα πώμα (βλ. κεφάλαιο Κλείσιμο υποδοχής αναρρόφησης).

9. Ελέγξτε τη στάθμη πλήρωσης στο

δοχείο ρύπων (βλ. κεφάλαιο Έλεγχος στάθμης δοχείου ρύπων). 10.Εάν είναι απαραίτητο, αδειάστε το δοχείο ρύπων (βλ. κεφάλαιο Άδειασμα δοχείου ρύπων). 11.Συνδέστε τα επιθυμητά παρελκόμενα στον ελαστικό σωλήνα αναρρόφησης (δεν περιλαμβάνονται στον παραδοτέο εξοπλισμό). 12.Βεβαιωθείτε ότι το δοχείο ρύπων είναι σωστά τοποθετημένο. Επιλογή υποδοχής αναρρόφησης Η συσκευή είναι εξοπλισμένη με 2 στόμια αναρρόφησης. ●Στόμιο αναρρόφησης στο δοχείο ρύπων – Ξηρή αναρρόφηση με υγρό διαχωριστή: Λεπτή σκόνη, πούδρα Το δοχείο ρύπων με λειτουργία υγρού διαχωρισμού πρέπει να είναι γεμάτο με το αδρανές υγρό, νερό ή λάδι. Συνιστάται το λάδι με κωδικό 9.990-

●Στόμιο αναρρόφησης στον δακτύλιο

Κατά τη σωστή χρήση σφραγίζεται στεγανά με ένα πώμα. Στην ηλεκτρική

επιτρέπεται να είναι συνδεδεμένοι ταυτόχρονα δύο ελαστικοί σωλήνες αναρρόφησης. Κατά τη σωστή χρήση επιτρέπεται να χρησιμοποιείται μόνο το κάτω στόμιο αναρρόφησης.296 Ελληνικά Κλείσιμο υποδοχής αναρρόφησης 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού Βλάβες στο δέρμα, τους πνεύμονες και τα μάτια λόγω ψιλής σκόνης Μετά την απομάκρυνση του ελαστικού σωλήνα αναρρόφησης, η υποδοχή αναρρόφησης πρέπει να κλειστεί στεγανά με το πώμα. Εικόνα B

1. Τοποθετήστε το πώμα σφιχτά στην

υποδοχή αναρρόφησης.

2. Σπρώξτε το πώμα μέσα μέχρι τέρμα.

3. Περιστρέψτε το πώμα προς τα

μέχρι να κλείσει καλά η υποδοχή αναρρόφησης. Πλήρωση δοχείου ρύπων με αδρανές υγρό Εάν χρησιμοποιείται το δοχείο ρύπων με υγρό διαχωριστή, πρέπει να το γεμίσετε με αδρανές υγρό πριν από την έναρξη

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κινούμενα μέρη Κίνδυνος σύνθλιψης Κατά την αφαίρεση ή την τοποθέτηση του άνω μέρους του δοχείου ρύπων, δώστε προσοχή στα κινούμενα μέρη.

1. Ασφαλίστε τη συσκευή με τα φρένα

στάθμευσης. Εικόνα C

2. Τραβήξτε τη λαβή προς τα πάνω.

Το δοχείο ρύπων απασφαλίζεται και

3. Βγάλτε το δοχείο ρύπων έξω από τη

πιάνοντας το από τη λαβή. Εικόνα D

4. Λύστε τις γλωττίδες σύσφιξης στο δοχείο

5. Αφαιρέστε το πάνω μέρος του δοχείου

ρύπων κρατώντας από τη λαβή.

6. Γεμίστε το δοχείο ρύπων με αδρανές

υγρό, νερό ή λάδι, μέχρι η στάθμη να φτάσει στο σημάδι στην ένδειξη

7. Κατά την τοποθέτηση του άνω μέρους

του δοχείου ρύπων, προσέξτε ώστε το σφαιρίδιο του πλωτήρα να μπει μέσα στον κατάλληλο οδηγό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Λανθασμένος χειρισμός κατά το κλείδωμα του δοχείου απορριμμάτων Κίνδυνος σύνθλιψης Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δοχείο απορριμμάτων και τον δακτύλιο φίλτρου ή κοντά στον μηχανισμό ανύψωσης. Ασφαλίστε το δοχείο απορριμμάτων πιέζοντας και με τα δύο χέρια τη λαβή. Εικόνα E

Στατικό φορτίο του δοχείου απορριμμάτων Ανάφλεξη σωματιδίων σκόνης Βεβαιωθείτε ότι η γείωση στο πλαίσιο βρίσκεται σε επαφή με το δοχείο απορριμμάτων.

8. Τοποθετήστε το δοχείο ρύπων με την

αντίθετη σειρά και ασφαλίστε το με τη

Έλεγχος στάθμης δοχείου ρύπων Εάν το δοχείο ρύπων είναι γεμάτο μέχρι το σημάδι, πρέπει να το αδειάσετε. Η συσκευή δεν απενεργοποιείται αυτόματα όταν γίνεται υπέρβαση της μέγιστης στάθμης

1. Ελέγχετε τακτικά τη στάθμη πλήρωσης

2. Ταυτόχρονα προσέχετε ώστε κατά ην

αναρρόφηση να μην αναρροφούνται περισσότερα από 8 λίτρα υλικού.

Αναρρόφηση εκρηκτικής και αγώγιμης μεταλλικής σκόνης χωρίς αδρανές υγρό Κίνδυνος έκρηξης, έκλυση θερμότητας Ποτέ μην κάνετε αναρρόφηση εκρηκτικών ή αγώγιμων ουσιών χωρίς αδρανές υγρό. Κατά τη χρήση υγρού διαχωριστή, το πάνω στόμιο αναρρόφησης πρέπει να είναι στεγανά κλειστό.Ελληνικά 297 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από σκόνη βλαβερή για την

Αναπνευστικά νοσήματα λόγω εισπνοής

Μην κάνετε αναρρόφηση χωρίς τα δυο στοιχεία φίλτρου, διότι διαφορετικά θα προκληθούν προβλήματα υγείας λόγω αυξημένης εξαγωγής λεπτής σκόνης. Πριν από κάθε χρήση, βεβαιωθείτε ότι και τα δύο στοιχεία φίλτρου έχουν εγκατασταθεί

Κίνδυνος από είσοδο λεπτής σκόνης Κίνδυνος πρόκλησης ζημιάς στο μοτέρ αναρρόφησης. Κατά την απορρόφηση ποτέ μην αφαιρείτε το στοιχείο κύριου φίλτρου.

Έλλειψη αδρανούς υγρού Ζημιά στον υγρό διαχωριστή Μην κάνετε ποτέ αναρρόφηση χωρίς αδρανές υγρό όταν χρησιμοποιείτε το στόμιο αναρρόφησης στον υγρό διαχωριστή. Ενεργοποίηση συσκευής

1. Συνδέστε το φις ρεύματος στην πρίζα.

2. Ενεργοποιήστε τη συσκευή από τους

διακόπτες στον στρόβιλο αναρρόφησης.

Να ενεργοποιείτε και να απενεργοποιείτε τους στροβίλους αναρρόφησης πάντα τον έναν μετά τον άλλον. Για τη σωστή λειτουργία του μανομέτρου προς παρακολούθηση της ελάχιστης παροχής, όλοι οι στρόβιλοι αναρρόφησης πρέπει να είναι ενεργοποιημένοι.

Στις περισσότερες εφαρμογές αρκεί η αναρρόφηση με 1 στρόβιλο αναρρόφησης. Εάν είναι απαραίτητο, ενεργοποιήστε και τον 2ο στρόβιλο αναρρόφησης. Ωστόσο, μη λειτουργείτε τη μονάδα και με τους δύο στροβίλους αναρρόφησης για περισσότερο από 15 λεπτά. Ο πολύς υγρός αέρας μπορεί έτσι να προκαλέσει πρόωρη ύγρανση του κύριου φίλτρου. Εάν είναι απαραίτητο, αφήστε το κύριο φίλτρο πρώτα να στεγνώσει ή αντικαταστήστε το (βλ. κεφάλαιο Αντικατάσταση κύριου φίλτρου).

3. Ξεκινήστε τη διαδικασία αναρρόφησης.

Διενέργεια διαδικασίας αναρρόφησης

1. Ελέγχετε τακτικά τη στάθμη πλήρωσης

του δοχείου ρύπων, επειδή κατά την αναρρόφηση η συσκευή δεν απενεργοποιείται αυτόματα.

Η συσκευή είναι εξοπλισμένη με μηχανική επιτήρηση. Αυτή η επιτήρηση διακόπτει τη ροή του αέρα όταν το αδρανές υγρό έχει πέσει κάτω από την ελάχιστη στάθμη. Για να συνεχίσετε τη διαδικασία αναρρόφησης προσθέστε πάλι αδρανές υγρό (βλ. κεφάλαιο Πλήρωση δοχείου ρύπων με αδρανές υγρό).

2. Ταυτόχρονα προσέχετε ώστε κατά ην

να μην αναρροφούνται περισσότερα από 8 λίτρα υλικού.

3. Αν χρειάζεται, αδειάστε το δοχείο ρύπων

(βλ. κεφάλαιο Άδειασμα δοχείου

4. Αν χρειάζεται, αδειάστε το κύριο φίλτρο

(βλ. κεφάλαιο Αντικατάσταση κύριου

Εάν το δοχείο ρύπων είναι γεμάτο με αδρανές υγρό, μπορεί κατά την αναρρόφηση να εισρεύσει υγρός αέρας μέσω του κύριου φίλτρου και να το υγράνει. Μετά την αναρρόφηση, ελέγξτε το κύριο φίλτρο για υγρασία. Εάν είναι απαραίτητο, αφήστε το κύριο φίλτρο να στεγνώσει ή αντικαταστήστε το (βλ. κεφάλαιο Αντικατάσταση κύριου

Ένδειξη ελάχιστης παροχής Στην πρόσοψη της συσκευής έχει τοποθετηθεί ένα μανόμετρο, το οποίο δείχνει την υποπίεση αναρρόφησης μέσα στη συσκευή. Εάν επιτευχθεί η μέγιστη υποπίεση (βλ. πίνακα), το κύριο φίλτρο πρέπει να αντικατασταθεί, βλ. κεφάλαιο Αντικατάσταση κύριου φίλτρου). Αυτή η τιμή εξαρτάται από την ισχύ της συσκευής και τον ελαστικό σωλήνα αναρρόφησης που χρησιμοποιείται. Εάν η υποπίεση δεν298 Ελληνικά μειωθεί σημαντικά με την αντικατάσταση του φίλτρου, πρέπει να υπάρχει άλλο πρόβλημα (βλ. κεφάλαιο Αντιμετώπιση

Υπέρβαση της μέγιστης υποπίεσης Απώλεια αναρρόφησης Σε περίπτωση υπέρβασης της καθορισμένης τιμής, η ταχύτητα του αέρα στο σωλήνα αναρρόφησης πέφτει κάτω από 20 m/s. Αντικαταστήστε το φίλτρο. Απενεργοποίηση συσκευής

1. Απενεργοποιήστε τη συσκευή από τους

διακόπτες στον στρόβιλο αναρρόφησης.

2. Αποσυνδέστε το ρευματολήπτη.

3. Αποσυνδέστε τον σφιγκτήρα γείωσης

από την εξωτερική ισοδυναμική γραμμή. Μετά από κάθε λειτουργία

1. Αποσυναρμολογήστε τα παρελκόμενα.

2. Κλείστε στεγανά την υποδοχή

αναρρόφησης (βλ. κεφάλαιο Κλείσιμο υποδοχής αναρρόφησης).

3. Αποσυναρμολογήστε το παρελκόμενα

και, αν χρειάζεται, ξεπλύνετέ τα με νερό και αφήστε τα να στεγνώσουν.

4. Αδειάστε το δοχείο ρύπων (βλ. κεφάλαιο

Άδειασμα δοχείου ρύπων).

5. Καθαρίστε τη συσκευή εσωτερικά και

εξωτερικά με αναρρόφηση και

με υγρό πανί. Άδειασμα δοχείου ρύπων Το δοχείο ρύπων πρέπει να αδειάζει όποτε χρειάζεται και μετά από κάθε χρήση. Το άνοιγμα εισόδου ή ο ελαστικός σωλήνας αναρρόφησης είναι κλειστός. Ελέγχετε τακτικά τη στάθμη πλήρωσης του δοχείου ρύπων, επειδή κατά την αναρρόφηση η συσκευή δεν απενεργοποιείται αυτόματα.

1. Απενεργοποιήστε τη συσκευή.

τη συσκευή με τα φρένα στάθμευσης. Εικόνα C

3. Τραβήξτε τη λαβή προς τα πάνω.

Το δοχείο ρύπων απασφαλίζεται και

4. Βγάλτε το δοχείο ρύπων έξω από τη

συσκευή πιάνοντας το από τη λαβή. Εικόνα D

5. Λύστε τις γλωττίδες σύσφιξης στο δοχείο

6. Αφαιρέστε το πάνω μέρος του δοχείου

7. Από το κάτω μέρος του δοχείου ρύπων

αφαιρέστε το στοιχείο αφρού.

8. Αφαιρέστε το κόσκινο μαζί με τη βάτα

9. Αφαιρέστε τη βάτα microvlies από το

10.Απορρίψτε τη βάτα microvlies σύμφωνα με τις ισχύουσες διατάξεις. 11.Εάν είναι απαραίτητο, αδειάστε το αδρανές υγρό από το δοχείο ρύπων (βλ.

Αποστράγγιση του αδρανούς υγρού από το δοχείο ρύπων).

Κατά περίπτωση μπορείτε να χρησιμοποιήσετε το αδρανές υγρό αρκετές

12.Κατά την τοποθέτηση του άνω μέρους του δοχείου ρύπων, προσέξτε ώστε το σφαιρίδιο του πλωτήρα να μπει μέσα στον κατάλληλο οδηγό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Λανθασμένος χειρισμός κατά το κλείδωμα του δοχείου απορριμμάτων Κίνδυνος σύνθλιψης Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δοχείο απορριμμάτων και τον δακτύλιο φίλτρου ή κοντά στον μηχανισμό ανύψωσης. Ασφαλίστε το δοχείο απορριμμάτων πιέζοντας και με τα δύο χέρια τη λαβή. Εικόνα E

Στατικό φορτίο του δοχείου απορριμμάτων Ανάφλεξη σωματιδίων σκόνης

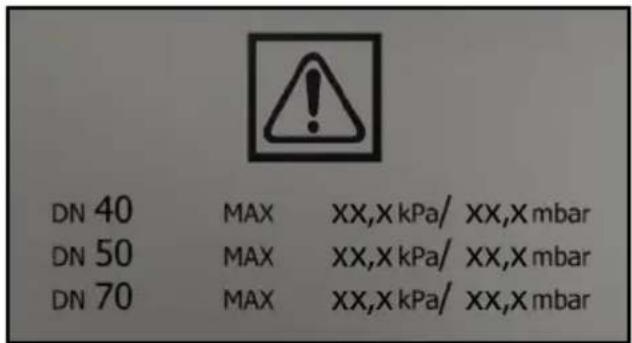

ελαστικού σωλήνα αναρρόφησης Μέγιστη υποπίεση DN40 16,4 kPa (164 mbar) DN50 12,9 kPa (129 mbar) DN70 ---Ελληνικά 299 Βεβαιωθείτε ότι η γείωση στο πλαίσιο βρίσκεται σε επαφή με το δοχείο απορριμμάτων. 13.Τοποθετήστε το δοχείο ρύπων με την αντίθετη σειρά και ασφαλίστε το με τη

Αποστράγγιση του αδρανούς υγρού από το δοχείο ρύπων

1. Απενεργοποιήστε τη συσκευή.

2. Ασφαλίστε τη συσκευή με τα φρένα

3. Κλείστε στεγανά την υποδοχή

αναρρόφησης (βλ. κεφάλαιο Κλείσιμο υποδοχής αναρρόφησης). Εικόνα C

4. Τραβήξτε τη λαβή προς τα πάνω.

Το δοχείο ρύπων απασφαλίζεται και

5. Βγάλτε το δοχείο ρύπων έξω από τη

συσκευή πιάνοντας το από τη λαβή. Εικόνα F

6. Στρέψτε τον μοχλό στη στρόφιγγα κατά

7. Όταν το δοχείο συλλογής αδειάσει

εντελώς, γυρίστε το μοχλό στην αρχική

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Λανθασμένος χειρισμός κατά το κλείδωμα του δοχείου απορριμμάτων Κίνδυνος σύνθλιψης Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δοχείο απορριμμάτων και τον δακτύλιο φίλτρου ή κοντά στον μηχανισμό ανύψωσης. Ασφαλίστε το δοχείο απορριμμάτων πιέζοντας και με τα δύο χέρια τη λαβή. Εικόνα E

Στατικό φορτίο του δοχείου απορριμμάτων Ανάφλεξη σωματιδίων σκόνης Βεβαιωθείτε ότι η γείωση στο πλαίσιο βρίσκεται σε επαφή με το δοχείο απορριμμάτων.

8. Τοποθετήστε το δοχείο ρύπων και

ασφαλίστε το με τη λαβή. Καθαρισμός συσκευής 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Λανθασμένη απόρριψη υγρών

Μόλυνση του περιβάλλοντος Τηρείτε τους τοπικούς κανονισμούς επεξεργασίας υγρών αποβλήτων.

1. Καθαρίστε τη συσκευή εσωτερικά και

εξωτερικά με αναρρόφηση και σκούπισμα με υγρό πανί. Κατά την αναρρόφηση στη συσκευή, θα πρέπει να χρησιμοποιείται σκούπα ίδιας ή καλύτερης κατηγορίας.

2. Ξεπλύνετε τα παρελκόμενα (δεν

περιλαμβάνονται στον παραδοτέο εξοπλισμό), αν χρειάζεται, με νερό και

1. Τυλίξτε το καλώδιο τροφοδοσίας γύρω

από τον συγκρατητήρα καλωδίου.

2. Τοποθετήστε τη συσκευή σε στεγνό

χώρο και ασφαλίστε την ώστε να μην μπορεί να χρησιμοποιηθεί από αναρμόδια άτομα.

Μη τήρηση των οδηγιών σχετικά με το

Κίνδυνος τραυματισμού και πρόκλησης

Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος. Το δοχείο απορριμμάτων είναι άδειο.

1. Για μεταφορά χωρίς σκόνη κλείστε

στεγανά και τις δύο υποδοχές αναρρόφησης (βλέπε κεφάλαιο Κλείσιμο υποδοχής αναρρόφησης).

2. Λύστε τα χειρόφρενα και σπρώξτε τη

από τη λαβή οδήγησης.

3. Για μεταφόρτωση, κρατήστε τη συσκευή

από το πλαίσιο και από τη λαβή

4. Κατά τη μεταφορά σε οχήματα

στερεώστε τη συσκευή έναντι ολίσθησης και ανατροπής.300 Ελληνικά

Μη τήρηση των οδηγιών σχετικά με

Κίνδυνος τραυματισμού και πρόκλησηςζημιών Κατά την αποθήκευση προσέξτε το βάροςτης συσκευής. Το δοχείο απορριμμάτων είναι άδειο.

1. Αποθηκεύετε τη συσκευή μόνο σε

εσωτερικούς χώρους. Φροντίδα και συντήρηση

Ακούσια ενεργοποίηση της συσκευής, επαφή με εξαρτήματα που διαρρέονται

Κίνδυνος τραυματισμού, κίνδυνος ηλεκτροπληξίας Πριν από τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή. Αποσυνδέστε το φις από την πρίζα.

Κίνδυνος από σκόνη βλαβερή για την

Αναπνευστικά νοσήματα λόγω εισπνοής

Κατά τις εργασίες συντήρησης (π.χ. αλλαγή φίλτρου) φοράτε αναπνευστική μάσκα P2 ή ανώτερης κατηγορίας και ρουχισμό μιας

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από σκόνη βλαβερή για την

Αναπνευστικά νοσήματα λόγω εισπνοής

Τα συστήματα ασφαλείας για πρόληψη κινδύνων πρέπει να ελέγχονται τουλάχιστον μία φορά τον χρόνο από τον κατασκευαστή ή από αρμόδιο άτομο σχετικά με την ασφαλή και άψογη λειτουργία τους. Θα πρέπει να ελέγχονται π.χ. η στεγανότητα της συσκευής, η φθορά του φίλτρου, η λειτουργία των διατάξεων

Προϊόντα περιποίησης με σιλικόνη Τα πλαστικά μέρη μπορούν να προσβληθούν. Μη χρησιμοποιείτε για καθαρισμό προϊόντα περιποίησης που περιέχουν σιλικόνη. Τα μηχανήματα αναρρόφησης σκόνης είναι διατάξεις ασφαλείας για την πρόληψη ή αποφυγή κινδύνων υπό την έννοια του γερμανικού κανονισμού BGV A1. ●Για να γίνει συντήρηση της συσκευής από τον χρήστη, η συσκευή πρέπει να αποσυναρμολογηθεί, να καθαριστεί και να συντηρηθεί, εφόσον αυτό μπορεί να γίνει, χωρίς να προκληθεί κατά τη συντήρηση κίνδυνος για το προσωπικό συντήρησης και για άλλα άτομα. Πριν την αποσυναρμολόγηση να λαμβάνετε τα κατάλληλα μέτρα προστασίας που περιλαμβάνουν και απολύμανση, να φροντίζετε ώστε να υπάρχει τοπικός αυτοδύναμος αερισμός με φίλτρο στο χώρο όπου αποσυναρμολογείται η συσκευή, να καθαρίζετε την επιφάνεια που έγινε η συντήρηση και να υπάρχει κατάλληλη προστασία του προσωπικού. ●Το εξωτερικό της συσκευής θα πρέπει να καθαριστεί από τοξικές ουσίες με αναρρόφηση σκόνης και να σκουπιστεί καλά, ή να γίνει επεξεργασία του με στεγανοποιητικό μέσο, πριν απομακρυνθεί από την επικίνδυνη περιοχή. Όλα τα εξαρτήματα της συσκευής πρέπει να θεωρούνται ακάθαρτα, όταν απομακρύνονται από την επικίνδυνη περιοχή. Πρέπει να λαμβάνονται τα κατάλληλα μέτρα για να μην διαφύγει η σκόνη. ●Κατά την εκτέλεση των εργασιών συντήρησης και επισκευής πρέπει να πεταχτούν όλα τα ακάθαρτα αντικείμενα που δεν μπορούν να καθαριστούν ικανοποιητικά. Παρόμοια αντικείμενα πρέπει να απορρίπτονται σε αδιαπέραστες από την υγρασία σακούλες, σύμφωνα με τους ισχύοντες κανονισμούς για τη διάθεση παρόμοιων απορριμμάτων. ●Κατά τη μεταφορά και τη συντήρηση της συσκευής, τα ανοίγματα αναρρόφησης πρέπει να κλείνονται στεγανά με το πώμα.Ελληνικά 301

1. Σημειώστε ότι μπορείτε να εκτελείτε

απλές εργασίες συντήρησης και φροντίδας μόνοι σας.

2. Καθαρίζετε τακτικά την επιφάνεια της

συσκευής και την εσωτερική πλευρά του δοχείου με υγρό πανί.

3. Εκτελείτε τακτικό οπτικό έλεγχο για

αποφράξεις των ελαστικών σωλήνων. Εργασίες ελέγχου και συντήρησης Εκτελείτε τακτικούς ελέγχους στη συσκευή σύμφωνα με τις εκάστοτε εθνικές προδιαγραφές και τους νόμους περί πρόληψης ατυχημάτων. Οι εργασίες συντήρησης πρέπει να εκτελούνται από ειδικευμένο άτομο σε τακτά διαστήματα και σύμφωνα με τις οδηγίες του κατασκευαστή. Επίσης, να λαμβάνονται υπόψη οι ισχύοντες κανονισμοί και απαιτήσεις ασφαλείας. Οι εργασίες στην ηλεκτρική εγκατάσταση πρέπει να εκτελούνται μόνο από ειδικευμένους ηλεκτρολόγους. Σε περίπτωση ερωτήσεων απευθυνθείτε στο υποκατάστημα της KÄRCHER. Αντικατάσταση κύριου φίλτρου

1. Απενεργοποιήστε τη συσκευή.

2. Αποσυνδέστε το φις ρεύματος.

3. Απασφαλίστε και βγάλτε την κεφαλή

4. Απασφαλίστε και βγάλτε τον ενδιάμεσο

5. Βγάλτε το μολυσμένο αστεροειδές

6. Αμέσως μετά την αφαίρεση από τη

συσκευή, τοποθετήστε το μολυσμένο αστεροειδές φίλτρο σε μια σακούλα και κλείστε καλά τη σακούλα.

7. Απορρίψτε το μολυσμένο

αστεροειδές φίλτρο σύμφωνα με τις ισχύουσες απαιτήσεις.

8. Αφαιρέστε τους ρύπους από την πλευρά

9. Ελέγξτε τον στεγανοποιητικό δακτύλιο

για ζημιές. 10.Τοποθετήστε το καινούργιο αστεροειδές

a Περάστε το αστεροειδές φίλτρο επάνω από τον δονητή στον ενδιάμεσο δακτύλιο έτσι ώστε τα στοιχεία του δονητή να ευθυγραμμίζονται στο μέσο των θυλάκων του φίλτρου. b Τοποθετήστε τον ενδιάμεσο δακτύλιο με το αστεροειδές φίλτρο και τον δονητή στον δακτύλιο φίλτρου. c Ασφαλίστε τον ενδιάμεσο δακτύλιο. 11.Τοποθετήστε και ασφαλίστε την κεφαλή αναρρόφησης. Αντικατάσταση microvlies

1. Απενεργοποιήστε τη συσκευή.

2. Ασφαλίστε τη συσκευή με τα φρένα

στάθμευσης. Εικόνα C

3. Τραβήξτε τη λαβή προς τα πάνω.

Το δοχείο ρύπων απασφαλίζεται και

4. Βγάλτε το δοχείο ρύπων έξω από τη

συσκευή πιάνοντας το από τη λαβή. Εικόνα D

5. Λύστε τις γλωττίδες σύσφιξης στο δοχείο

6. Αφαιρέστε το πάνω μέρος

του δοχείου ρύπων κρατώντας από τη λαβή.

7. Από το κάτω μέρος του δοχείου ρύπων

αφαιρέστε το στοιχείο αφρού.

8. Αφαιρέστε το κόσκινο μαζί με τη βάτα

9. Αφαιρέστε τη βάτα microvlies από το

10.Απορρίψτε τη βάτα microvlies σύμφωνα με τις ισχύουσες διατάξεις. 11.Τοποθετήστε τη νέα βάτα microvlies. 12.Κατά την τοποθέτηση του

του δοχείου ρύπων, προσέξτε ώστε το σφαιρίδιο του πλωτήρα να μπει μέσα στον κατάλληλο οδηγό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Λανθασμένος χειρισμός κατά το κλείδωμα του δοχείου απορριμμάτων Κίνδυνος σύνθλιψης Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δοχείο απορριμμάτων και τον δακτύλιο φίλτρου ή κοντά στον μηχανισμό ανύψωσης. Ασφαλίστε το δοχείο απορριμμάτων πιέζοντας και με τα δύο χέρια τη λαβή. Εικόνα E302 Ελληνικά

Στατικό φορτίο του δοχείου απορριμμάτων Ανάφλεξη σωματιδίων σκόνης Βεβαιωθείτε ότι η γείωση στο πλαίσιο βρίσκεται σε επαφή με το δοχείο απορριμμάτων. 13.Τοποθετήστε το δοχείο ρύπων με την αντίθετη σειρά και ασφαλίστε το με τη

Ακούσια εκκίνηση της συσκευής / ηλεκτροπληξία Η ακούσια εκκίνηση του κινητήρα αναρρόφησης μπορεί να προκαλέσει τραυματισμούς. Η ύπαρξη τάσης σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσει ηλεκτροπληξία. Πριν από κάθε εργασία στη συσκευή, απενεργοποιείτε τη συσκευή και αποσυνδέετε το φις ρεύματος. Όλοι οι έλεγχοι και οι εργασίες στα ηλεκτρικά εξαρτήματα πρέπει να εκτελούνται από ηλεκτρολόγο.

Αν εμφανιστεί κάποια βλάβη, πρέπει να απενεργοποιήσετε αμέσως τη συσκευή. Η βλάβη πρέπει να επισκευαστεί πριν ενεργοποιηθεί ξανά η συσκευή. Εάν δε διορθωθεί η βλάβη, πρέπει να γίνει έλεγχος της συσκευής από το τμήμα εξυπηρέτησης πελατών. Ο στρόβιλος αναρρόφησης δεν

1. Ελέγξτε την πρίζα και την ασφάλεια της

2. Ελέγξτε το ηλεκτρικό καλώδιο και τον

ρευματολήπτη της συσκευής.

3. Ενεργοποιήστε τη συσκευή.

Η αναρροφητική ισχύς μειώνεται

1. Κλείστε στεγανά την ανοικτή υποδοχή

αναρρόφησης (βλ. κεφάλαιο Κλείσιμο υποδοχής αναρρόφησης).

2. Αφαιρέστε τα μπλοκαρίσματα από το

ακροστόμιο, τον άκαμπτο ή τον ελαστικό σωλήνα αναρρόφησης.

3. Ελέγξτε την κεφαλή αναρρόφησης και το

δοχείο ρύπων για σωστή εφαρμογή.

4. Αδειάστε το δοχείο ρύπων (βλ. κεφάλαιο

Άδειασμα δοχείου ρύπων).

5. Ελέγξτε και αν χρειάζεται διορθώστε την

εφαρμογή του φίλτρου.

6. Αντικαταστήστε το κύριο φίλτρο (βλ.

κεφάλαιο Αντικατάσταση κύριου

7. Αντικαταστήστε τη βάτα microvlies (βλ.

κεφάλαιο Αντικατάσταση microvlies).

κατάσταση του αδρανούς

a Εξετάστε τη στάθμη του αδρανούς υγρού και, αν χρειάζεται, συμπληρώστε (βλ. κεφάλαιο Πλήρωση δοχείου ρύπων με αδρανές

b Ελέγξτε την ποιότητα του αδρανούς υγρού, και, εάν είναι απαραίτητο, αντικαταστήστε το (βλ. κεφάλαιο Αποστράγγιση του αδρανούς υγρού από το δοχείο ρύπων και κεφάλαιο Πλήρωση δοχείου ρύπων με αδρανές

Δεν υπάρχει δύναμη αναρρόφησης Η μηχανική διακοπή λειτουργίας διακόπτει την ογκομετρική ροή επειδή στο δοχείο ρύπων υπάρχει πολύ λίγο αδρανές υγρό.

1. Προσθέστε αδρανές υγρό (βλ. κεφάλαιο

Πλήρωση δοχείου ρύπων με αδρανές

Διαρροή σκόνης κατά την αναρρόφηση

1. Ελέγξτε την εφαρμογή του δοχείου

αν χρειάζεται διορθώστε την εφαρμογή του φίλτρου.

3. Αντικαταστήστε το κύριο φίλτρο (βλ.

κεφάλαιο Αντικατάσταση κύριου

4. Όταν χρησιμοποιείτε τη συσκευή με

υγρό διαχωριστή προσθέστε αδρανές υγρό (βλ. κεφάλαιο Πλήρωση δοχείου ρύπων με αδρανές υγρό).

Η συσκευή πρέπει να απορρίπτεται σύμφωνα με τους νομικούς κανονισμούς όταν λήξει η διάρκεια ζωής της.Ελληνικά 303

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή στο πλησιέστερο εξουσιοδοτημένο συνεργείο, προσκομίζοντας το παραστατικό της

(για διευθύνσεις βλέπε την πίσω σελίδα) Περαιτέρω πληροφορίες για την εγγύηση (εάν υπάρχουν) θα βρείτε στην καρτέλα σέρβις της τοπικής ιστοσελίδας της Kärcher στην ενότητα "Downloads". Τεχνικά χαρακτηριστικά

• Με στοιχεία προστασίας της κατηγορίας ΙΙ Με την επιφύλαξη τεχνικών αλλαγών. Δήλωση συμμόρφωσης EΕ Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς , αυτή η δήλωση ακυρώνεται. Ηλεκτρική σύνδεση Ηλεκτρική τάση V 220-

Φάση ~1 Συχνότητα ρεύματος Hz 50-60 Ονομαστική ισχύς W 2100 Μέγιστη ισχύς W 2400 Βαθμός προστασίας IPX4 Κατηγορία προστασίας I* Μέγιστη επιτρεπτή εμπέδηση ηλ.δικτύου Ω 0.195+ j0.122 Διαστάσεις και βάρη Σύνηθες βάρος λειτουργίας kg 108 Μήκος x πλάτος x ύψος mm 1020 x 680 x

2,24 Περιβαλλοντικές συνθήκες Θερμοκρασία αποθήκευσης °C -10-40 Στοιχεία ισχύος συσκευής Χωρητικότητα δοχείου l60 Όγκος δοχείου αδρανούς

l20 Όγκος δοχείου υλικού αναρρόφησης

Κενό αέρος (με βαλβίδα περιορισμού πίεσης) kPa 25,4 Ποσότητα αέρα l/s 2x 74 Σύνδεση ελαστικού σωλήνα αναρρόφησης DN70 Ονομαστικό πλάτος εύκαμπτου σωλήνα αναρρόφησης DN40/

Μετρημένες τιμές κατά EN 60335-2-69 Τιμή δονήσεων χεριού-

<2,5 Αβεβαιότητα Κ m/s

0,2 Στάθμη ηχητικής πίεσης

dB(A) 79 Αβεβαιότητα K

dB(A) 2 Ηλεκτρικό καλώδιο Τύπος H07R N-F 3G1,5

Αριθμός εξαρτήματος 6.650-

Μήκος καλωδίου m10304 Русский Προϊόν: Ηλεκτρική σκούπα ξηρής αναρρόφησης Προϊόν: Ηλεκτρική σκούπα υγρής και ξηρής αναρρόφησης Τύπος: 9.990-xxx Σχετικές Οδηγίες ΕΕ 2006/42/EΚ (+2009/127/EΚ) 2014/30/EΕ 2011/65/EΕ Εφαρμοζόμενα εναρμονισμένα

EN 61000-3-3: 2013 + A1: 2019 EN 61000-3-11: 2000 EN 62233: 2008 EN IEC 63000: 2018 Εφαρμοσμένα μη εναρμονισμένα

Εφαρμοζόμενα εθνικά πρότυπα

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από τη διεύθυνση της
