РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IVM 60242 M ACD WS Kärcher

Общи указания Преди първото използване на Вашия уред прочетете настоящото оригинално ръководство за експлоатация, действайте съответно и го запазете за по-късна употреба или за следващия собственик. ●Преди първото пускане в експлоатация непременно прочетете указанията за безопасност № 5.956-

●При пренебрегване на ръководството за експлоатация и на указанията за безопасност могат да възникнат повреди по уреда и опасности за обслужващото лице и за други хора. ●При транспортни дефекти незабавно информирайте търговеца. Указания за безопасност Степени на опасност

● Указание за непосредствена опасност, която може да доведе до тежки телесни повреди или до

몇 ПРЕДУПРЕЖДЕНИЕ ● Указание за възможна опасна ситуация, която може да доведе до тежки телесни повреди или до

몇 ПРЕДПАЗЛИВОСТ ● Указание за възможна опасна ситуация, която може да доведе до леки телесни повреди.

● Указание за възможна опасна ситуация, която може да доведе до материални щети. Общи указания за безопасност ОПАСНОСТ ● Уредът и субстанциите, за които той трябва да се използва, включително сигурния метод за отстраняването на поетия материал, трябва да се използват само от обучен персонал. ● Ако отработеният въздух се отвежда обратно в помещението, то в Общи указания ................................. 348 Указания за безопасност ................. 348 Употреба по предназначение .......... 350

• околната среда p. 351
• Принадлежности и резервни части. 351 Комплект на доставката p. 351
• Описание на уреда p. 351

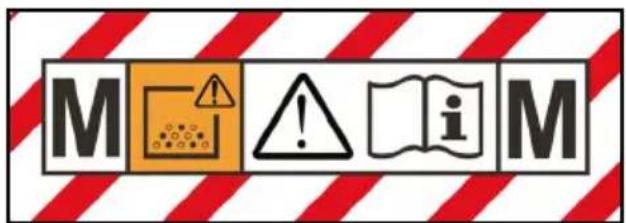

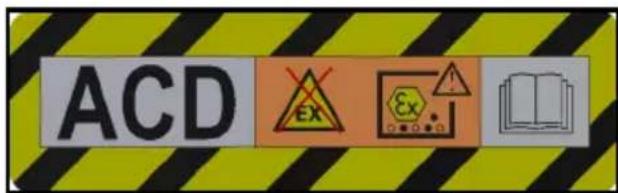

• Символи върху уреда p. 352
• Пускане в експлоатация p. 353
• Експлоатация p. 355
• Транспортиране p. 358
• Съхранение p. 358
• Грижа и поддръжка p. 358
• Помощ при повреди p. 360
• Изхвърляне p. 361
• Гаранция p. 361
• Технически данни Декларация за съответствие на ЕС 362Български 349 помещението трябва да е налична достатъчна степен за обмяна на въздуха L. За да се спазват изискваните гранични стойности, връщащият се обратно обемен поток трябва да бъде максимално 50% от обемния поток на чист въздух (обем на помещението V p. 361

x степен на обмяна на въздух L

. ● Този уред съдържа опасен здравето прах. Процесите на изпразване и поддръжка, включително отстраняването на резервоара за събиране на прах могат да бъдат извършвани само от специалисти, носещи съответно защитно оборудване. ● Не използвайте уреда без цялостната система от филтри. ● Спазвайте приложимите разпоредби за безопасност, които се

третираните материали. ● Едновременното събиране на различни запалими прахове в събирателния съд може да доведе до пожари или експлозии. ● Уверете се, че в резервоара за течност се използва правилната течност за поглъщане на метален прах, за да избегнете опасни реакции. За да се избегне образуването на газообразен водород при металните прахове, се препоръчва да се използва масло вместо вода. 몇 ПРЕДУПРЕЖДЕНИЕ ● Не трябва да монтирате, нито да използвате уреда в зони с риск от прахова или газова експлозия. Експлозивна прахова атмосфера във вътрешността на уреда е разрешена само пред филтъра. Експлозивни газови атмосфери са забранени във вътрешността на уреда. ● Уредът не е подходящ за изсмукване, респ. всмукване на

течности (запалими, лесно запалими, високо запалими съгласно законовата разпоредба относно опасните вещества Директива 67/548/ ЕИО) (пламна температура под 55 °C), както и на смеси от запалими прахове и запалими течности. ● Уредът не е подходящ за изсмукване на източници на запалване и на прахове с температура на тлеене ≤ 190 °C. ● Преди всяко пускане в експлоатация проверявайте дали са свързани проводниците за изравняване на потенциалите (заземителни проводници). ● Уредът не трябва да се използва или съхраняване на открито в мокри условия. ● За фиксирано положение на уреда задействайте застопоряващите спирачки на водещата ролка. При отворена застопоряваща спирачка уредът може да се задвижи неконтролирано. ● В резервоара за течност наливайте само препоръчваните от производителя течности. 몇 ПРЕДПАЗЛИВОСТ ● При по- продължителни прекъсвания на експлоатацията и след употреба изключете уреда от прекъсвачите на уреда и извадете мрежовия щепсел. ВНИМАНИЕ ● Използвайте уреда само във вътрешни помещения. ● Опасност от прищипване! Носете ръкавици, когато сваляте или поставяте всмукателната глава, филтърния блок или събирателния съд. ● Опасност от повреда! Никога не извършвайте изсмукване без или с повреден филтър. ● Носете защитни обувки, когато обслужвате уреда. ● Придвижвайте уреда само със стъпкова скорост, а при движение по наклон — по двама, ако е необходимо. ● Когато сменяте принадлежности, внимавайте да не излиза прах. ● По време на нормалния режим на работа температурите на повърхността могат да се повишат до 135 °C. ● Избягвайте прегъване на устройството на смукателния маркуч. ● Извършвайте редовно визуална проверка на маркучите. ● Вземайте подходящи предпазни мерки при отстраняването, третирането, съхранението и изхвърлянето на шлам, като напр. смесване с инертни течности съгласно валидните на350 Български мястото предписания. ● Газообразният водород е запалим и може да се образува при поемането на определени материали като алуминий, магнезий и др. Вентилът предотвратява натрупването на газообразен водород в резервоара за течност. Редовно почиствайте и инспектирайте вентила и търсете признаци на повреди. ● Осигурете достатъчна вентилация на мястото на поставяне, за да се намали концентрацията на водород. ● Изпразвайте резервоара за отпадъци след всяка употреба и когато е пълен с шлам, за да се намали образуването на газообразен водород. Електрическо свързване Уредът може да се свързва само към електрически извод, който е бил изпълнен от електромонтажник съгласно IEC 60364. Стойности на свързване виж Технически данни и типова табелка.

Опасност от електрически удар Опасност за живота Не повреждайте електрическите присъединителни кабели напр. чрез преминаване върху тях, притискане или опъване. Предпазвайте кабелите от топлина, масло и остри ръбове. Преди всяка употреба проверявайте мрежовия захранващ кабел на уреда. Не пускайте в експлоатация уред с повреден кабел. Възложете смяната на повредения кабел на електротехник. Поведение при аварии

Опасност от нараняване и повреда в случай на късо съединение или други електрически повреди Опасност от токов удар, опасност от

Изключете уреда и извадете щепсела. Поведение в случай на счупване на филтъра/теч:

1. Изключете уреда незабавно.

Уредът не трябва да се използва

2. Подменете филтъра.

Употреба по предназначение Уредът е предназначен за: ● Мокро и сухо почистване на подови и стенни повърхности ●Изсмукване на сухи, запалими, опасни за здравето отложени прахове, клас на запрашеност M съгласно EN 60335-2-69 ●Изсмукване на неексплозивни

●Изсмукване на запалими прахове от всички класове на прахова експлозия ●Изсмукване на прахове и груби замърсявания ●Изсмукване на запалими прахове от зона 22, ако уредът е инсталиран извън взривоопасни зони ●Изсмукване на влажни и течни

●Изсмукване на следните вещества само при употреба на инертна

– магнезиев прах или пудра – кондензатни прахове и взривоопасни метални прахове от адитивното производство (3D

● Промишлена употреба, напр. в складови и производствени

●Търговско- стопанска употреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и помещения под наем. Ако на мястото на инсталиране на уреда има класифицирана взривоопасна зона, трябва да се постави съответен уред с взривозащита.Български 351 Отличната функция на уреда се гарантира само при номинални диаметри на всмукателния маркуч DN40 и DN50. Всяка друга употреба се счита за неправилна. Уредът не е подходящ за: ●Изсмукване на запалителни източници и на прахове с температура на тлеене ≤ 190 °C ●Изсмукване на взривоопасни или равностойни на такива вещества по смисъла на § 1 от SprengG (Закон

взривните вещества), експлозивни смеси от пари и въздух ●Изсмукване на смеси от запалими течности и запалим прах ●Изсмукване на тлеещи или горещи частици, в противен случай това може да доведе до пожар или експлозия ●Изсмукване на токсични вещества ●Свързване към генерираща прах

Защита на околната среда Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин. Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци. Указания за съставни вещества (REACH) Актуална информация за съставките ще намерите на интернет страница: www.kaercher.de/REACH Принадлежности и резервни части

Опасност от експлозия поради неодобрени принадлежности Използвайте само одобрени от производителя и обозначени със стикер Ex принадлежности за употребата на типа конструкция 22. Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за аксесоари и резервни части на www.kaercher.com.

В обхвата на доставката не са включени принадлежности. Принадлежностите трябва да бъдат поръчани отделно в зависимост от приложението. Комплект на доставката При разопаковане проверете съдържанието за цялост. В случай на транспортни дефекти, моля, информирайте Вашия търговец. Описание на уреда Вижте изображенията на страницата с

Фигура A 1 Ходова част 2 Водещо колело със застопоряваща

3 Затягащи планки на резервоара за

4 Резервоар за отпадъци 5 Пръстен на филтъра 6 Държач за кабел 7 Държач на всмукателната тръба 8 Блокировка на междинния пръстен 9 Междинен пръстен 10 Типова табелка 11 Мрежов захранващ кабел 12 Кука на кабела 13 Дръжка за носене 14 Дръжка на резервоара за отпадъци352 Български 15 Смукателен накрайник без мокър

16 Държач на подовата дюза 17 Манометър 18 Плъзгаща скоба 19 Лост за почистване на филтъра 20 Прекъсвач на уреда всмукателна турбина 2 21 Прекъсвач на уреда всмукателна турбина 1 22 Всмукателна глава 23 Блокировка на всмукателната глава 24 Тръскач на филтъра 25 Уплътнителен пръстен 26 Филтър 27 Механично изключване 28 Смукателен накрайник с мокър

29 Обезвъздушителен вентил 30 Филтърна пяна 31 Микроторбичка от текстилен

32 Филтър 33 Маркуч за ниво на напълване 34 Сферичен кран Символи върху уреда Уредът е подходящ за изсмукване на прахове до клас на запрашеност M. 몇 ПРЕДУПРЕЖДЕНИЕ Увреждане на кожата, белите дробове и очите Изпускане на фин прах при работи по изпразване и поддръжка, както и при изхвърляне като отпадък При работи по изпразване и поддръжка, включително изхвърлянето като отпадък на събирателния резервоар за прах, носете предписаното защитно оборудване. Уредът е подходящ за изсмукване на запалими прахове, подходящ за поставяне извън зона 22. ПРЕДУПРЕЖДЕНИЕ: Този уред не трябва да се поставя в зона 22. Ако е налице зона 22, трябва да се използва уред Ex. На стикера са посочени стойностите за макс. вакуум във връзка с използваното напречно сечение на смукателния маркуч. Актуалната стойност може да се разчете на манометъра. За валидните

този уред стойности вж. глава Отчитане на минималния обемен поток. Ако стойността падне под минималната, филтърът трябва да се смени (вж. глава Замяна на основния филтър). Различните напречни сечения на смукателния маркуч позволяват адаптиране към различните напречни сечения на изводите на принадлежностите. Микроторбичка от текстилен

(каталожен № 9.990-103.0) Основен филтър (Каталожен № 9.439-542.0)Български 353 Пускане в експлоатация 몇 ПРЕДУПРЕЖДЕНИЕ Неправилно свързан проводник за изравняване на потенциалите

Преди всяко пускане в експлоатация проверявайте дали проводникът за изравняване на потенциалите (заземителен проводник) е свързан. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност поради опасен за здравето прах Заболявания на дихателните пътища поради вдишване на прах. Не извършвайте изсмукването без филтриращ елемент, тъй като в противен случай възниква опасност за здравето поради изпускането на големи количества фин прах. 몇 ПРЕДУПРЕЖДЕНИЕ Неправилно боравене при блокиране на резервоара за отпадъци Опасност от притискане По време на блокирането в никакъв случай не дръжте ръцете си между резервоара за отпадъци и пръстена на филтъра, нито ги поставяйте в близост до повдигащата механика. Блокирайте резервоара за отпадъци посредством задействане на дръжката с две ръце.

Липсващ филтърен елемент Повреда на смукателния мотор Не изсмуквайте без филтърен

Статичен заряд на резервоара за

Запалване на прахове Уверете се, че заземяването на ходовата част е в контакт с резервоара за отпадъци.

2. Обезопасете уреда със

застопоряващите спирачки.

3. Уверете се, че всмукателната глава е

4. Напълнете резервоара за отпадъци

до маркировката с вода или масло (каталожен № 9.990-272.0) (вж. глава Напълване на резервоара за отпадъци с инертна течност).

5. Закачете заземителната клема към

външното изравняване на потенциалите.

6. Свалете тапата на събирателния

7. Пъхнете смукателния маркуч в

извода за всмукване.

8. Уверете се, че изводът за всмукване

на пръстена на филтъра е плътно затворен с тапа (вж. глава Затваряне на извода за всмукване).

9. Допълнително проверете нивото на

напълване на резервоара за отпадъци (виж глава Проверка на нивото на напълване на резервоара за отпадъци). 10.Ако е необходимо, изпразнете резервоара за отпадъци (виж глава Изпразнете резервоара за

11.Поставете желаната принадлежност (не е включена в комплекта на доставката) на смукателния маркуч. 12.Уверете се, че резервоарът за отпадъци е поставен правилно. Избор на извод за всмукване Уредът е оборудван с 2 смукателни накрайника. ●Всмукателен накрайник на резервоара за отпадъци – Сухо почистване с мокър филтър: фин прах, пудра Резервоарът за отпадъци с функция за мокър филтър трябва да е напълнен с инертната течност вода или масло. Препоръчва се масло с каталожен № 9.990-272.0. ●Всмукателен накрайник на филтърния пръстен При употреба по предназначение е плътно затворен с тапа.354 Български Затваряне на извода за

몇 ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване Увреждане на кожата, белите дробове и очите поради фин прах След изваждане на смукателния маркуч изводът за всмукване трябва да се затвори със затварящата тапа. Фигура B

1. Поставете затварящата тапа в извода

2. Вкарайте затварящата тапа докрай.

3. Завъртете затварящата тапа надясно,

докато изводът за всмукване не

плътно затворен. Напълване на резервоара за отпадъци с инертна течност Ако се използва резервоарът за отпадъци с мокър филтър, преди пускането в експлоатация резервоарът за отпадъци трябва да се напълни с инертна течност. 몇 ПРЕДУПРЕЖДЕНИЕ Движещи се части Опасност от притискане При свалянето и поставянето на горната част на резервоара за отпадъци внимавайте за движещи се

1. Обезопасете уреда със

застопоряващите спирачки. Фигура C

2. Дръпнете дръжката нагоре.

Резервоарът за отпадъци се деблокира и спуска.

3. Издърпайте за дръжката резервоара

за отпадъци от уреда. Фигура D

4. Разхлабете затягащите

резервоара за отпадъци.

5. Свалете горната част на резервоара

за отпадъци, като я държите за дъговидната ръкохватка.

6. Налейте инертна течност вода или

масло в резервоара за отпадъци, докато нивото на напълване стигне до маркировката на индикацията за ниво на напълване.

7. При поставянето на горната част на

резервоара за отпадъци внимавайте поплавъчната сфера да попадне в съответния водач. 몇 ПРЕДУПРЕЖДЕНИЕ Неправилно боравене при блокиране на резервоара за отпадъци Опасност от притискане По време на блокирането в никакъв случай не дръжте ръцете си между резервоара за отпадъци и пръстена на филтъра, нито ги поставяйте в близост до повдигащата механика. Блокирайте резервоара за отпадъци посредством задействане на дръжката с две ръце. Фигура E

Статичен заряд на резервоара за

Запалване на прахове Уверете се, че заземяването на ходовата част е в контакт с резервоара за отпадъци.

8. Поставете резервоара за отпадъци в

обратна последователност и го

прахосмукачката не трябва да се

маркуча. При употреба по предназначение трябва да се

При употреба на мокрия филтър

накрайник трябва да е плътно затворен.Български 355 блокирайте с дъгообразната ръкохватка. Проверка на нивото на напълване на резервоара за отпадъци Ако резервоарът за отпадъци е пълен до маркировката, трябва да бъде изпразнен. Уредът не се изключва автоматично при превишаване на максималното ниво на напълване.

1. Проверявайте редовно нивото на

напълване на резервоара за

2. Следете при изсмукването да не се

засмукват повече от 8 литра

Изсмукване на експлозивни и електропроводими материали без инертна течност Опасност от експлозия, образуване на силна топлина Никога не изсмуквайте експлозивен и електропроводим материал без инертна течност. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност поради опасен за здравето прах Заболявания на дихателните пътища поради вдишване на прах. Не извършвайте изсмукването без двата филтърни елемента, тъй като в противен случай възниква опасност за здравето поради изпускане на големи количества фин прах. Преди всяка употреба проверявайте дали двата филтърни елемента са монтирани правилно.

Опасност поради навлизане на фин

Опасност от повреда на смукателния

При изсмукването никога не сваляйте главния филтърен елемент.

Липса на инертна течност Повреда на мокрия филтър Никога не изсмуквайте без инертна течност, ако смукателният накрайник се използва върху мокрия филтър. Включване на уреда

1. Включете мрежовия щепсел в

2. Включете уреда от прекъсвачите на

всмукателната турбина.

Винаги включвайте и изключвайте всмукателните турбини една след друга. За да може манометърът да следи правилно минималния обемен поток, всички всмукателни турбини трябва да са включени.

В повечето случаи на употреба е достатъчно да смучете с 1 смукателна турбина. При необходимост включете и 2- рата смукателна турбина. Въпреки това не работете с уреда с двете смукателни турбини за повече от 15 мин. Това може да доведе до преждевременно измокряне на основния филтър поради твърде много влажен въздух. При необходимост след това оставете филтъра да изсъхне или го сменете (вж. глава Замяна на основния филтър).

3. Започнете процеса на изсмукване.

Изпълняване на процеса по

1. Редовно проверявайте нивото на

напълване на резервоара за отпадъци, тъй като уредът не се изключва автоматично при изсмукването.

Уредът е оборудван с механично контролно устройство. Това контролно устройство прекъсва въздушния поток, когато инертната течност е спаднала под минималното ниво на напълване. Долейте инертна356 Български течност, за да продължите процеса на изсмукване (вж. глава Напълване на резервоара за отпадъци с инертна

2. Следете при изсмукването да не се

засмукват повече от 8 литра

3. Ако е необходимо, изпразнете

резервоара за отпадъци (виж глава Изпразнете резервоара за

4. Ако е необходимо, сменете главния

Ако резервоарът за отпадъци е пълен с инертна течност, е възможно при изсмукването през главния филтър да преминава влажен въздух и да го намокри. След процеса на изсмуквайте проверявайте главния филтър за влага. При необходимост оставете филтъра да изсъхне или го сменете (вж. глава Замяна на основния

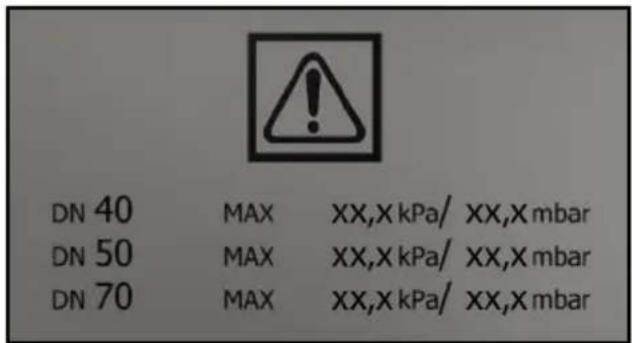

Отчитане на минималния обемен

На предната страна на уреда е монтиран манометър, който показва вакуума на засмукване вътре в уреда. При достигане на максималния вакуум (вж. таблицата) главният филтър трябва да се смени, вж. глава Замяна на основния филтър). Тази стойност зависи от мощността на уреда и от използвания смукателен маркуч. Ако след смяната

филтъра вакуумът не се редуцира значително, трябва да има друг проблем (вж. глава Помощ при повреди).

Превишаване на максималния вакуум Намаляване на силата на изсмукване При превишаване на зададената стойност скоростта на въздуха спада под 20 m/s. Сменете филтъра. Изключване на уреда

1. Изключете уреда от прекъсвачите на

уреда всмукателна турбина.

2. Извадете щепсела.

3. Разкачете заземителната клема от

външното изравняване на потенциалите. След всяка употреба

1. Демонтирайте принадлежността.

2. Затворете извода за всмукване (вж.

глава Затваряне на извода за всмукване).

3. При необходимост изплакнете

принадлежността с вода и я оставете да изсъхне.

4. Изпразнете резервоара за отпадъци

(виж глава Изпразнете резервоара за отпадъци).

5. Почистете уреда отвътре и отвън

посредством изсмукване и изтриване с влажна кърпа.

резервоара за отпадъци Резервоарът за отпадъци трябва да се изпразва при необходимост и след всяка

Входният отвор или смукателният маркуч е затворен. Редовно проверявайте нивото на напълване на резервоара за отпадъци, тъй като уредът не се изключва автоматично при изсмукването.

2. Обезопасете уреда със

застопоряващите спирачки. Фигура C

Дръпнете дръжката нагоре. Резервоарът за отпадъци се деблокира и спуска.

4. Издърпайте за дръжката резервоара

за отпадъци от уреда.

диаметър на всмукателния

5. Разхлабете затягащите планки на

резервоара за отпадъци.

6. Свалете горната част на резервоара

за отпадъци, като я държите за дъговидната ръкохватка.

7. От долната част на резервоара за

отпадъци отстранете елемента с

8. Отстранете филтъра с

микроторбичката от текстилен

9. Отстранете микроторбичката от

текстилен материал от филтъра. 10.Изхвърлете микроторбичката от текстилен материал в съответствие със законовите разпоредби. 11.При необходимост изпуснете инертната течност от резервоара за отпадъци (вж. глава Изпускане на инертната течност от резервоара за отпадъци).

Можете да използвате инертната течност многократно, ако е необходимо. 12.При поставянето на горната част на резервоара за отпадъци внимавайте поплавъчната сфера да попадне в съответния водач. 몇 ПРЕДУПРЕЖДЕНИЕ Неправилно боравене при блокиране на резервоара за отпадъци Опасност от притискане По време на блокирането в никакъв случай не дръжте ръцете си между резервоара за отпадъци и пръстена на филтъра, нито ги поставяйте в близост до повдигащата механика. Блокирайте резервоара за отпадъци посредством задействане на дръжката с две ръце. Фигура E

Статичен заряд на резервоара за

Запалване на прахове Уверете се, че заземяването на ходовата част е в контакт с резервоара за отпадъци. 13.Поставете резервоара за отпадъци в обратна последователност и го блокирайте с дъгообразната ръкохватка. Изпускане на инертната течност от резервоара за отпадъци

2. Обезопасете уреда със

застопоряващите спирачки.

3. Затворете извода за всмукване (виж

глава Затваряне на извода за всмукване). Фигура C

4. Дръпнете дръжката нагоре.

Резервоарът за отпадъци се деблокира и спуска.

5. Издърпайте за дръжката резервоара

за отпадъци от уреда. Фигура F

6. Завъртете лоста на сферичния кран

7. Щом резервоарът за отпадъци се

изпразни напълно, завъртете лоста в началното положение. 몇 ПРЕДУПРЕЖДЕНИЕ Неправилно боравене при блокиране на резервоара за отпадъци Опасност от притискане По време на блокирането в никакъв случай не дръжте ръцете си между резервоара за отпадъци и пръстена на филтъра, нито ги поставяйте в близост до повдигащата механика. Блокирайте резервоара за отпадъци посредством задействане на дръжката с две ръце. Фигура E

Статичен заряд на резервоара за

Запалване на прахове Уверете се, че заземяването на ходовата част е в контакт с резервоара за отпадъци.

8. Поставете резервоара за отпадъци и

го блокирайте с дръжката.358 Български Почистване на уреда 몇 ПРЕДУПРЕЖДЕНИЕ Неправилно изхвърляне на отпадни

Замърсяване на околната среда Съблюдавайте местните предписания за обработка на отпадни води.

1. Почистете уреда отвътре и отвън

посредством изсмукване и изтриване с влажна кърпа. При изсмукване на уреда трябва да се използва прахосмукачка със същата или по-добра класификация.

2. При нужда изплакнете

принадлежността (не е

1. Навийте мрежовия захранващ кабел

около държача за кабела.

2. Съхранявайте уреда в сухо

помещение и го подсигурете срещу неоправомощено ползване. Транспортиране 몇 ПРЕДПАЗЛИВОСТ Несъблюдаване на теглото Опасност от наранявания и повреди При транспортиране съблюдавайте теглото на уреда. Резервоарът за отпадъци е изпразнен.

1. За безпрашно транспортиране

затворете и двата извода за всмукване (виж глава Затваряне на извода за всмукване).

2. Освободете застопоряващите

спирачки и избутайте уреда на плъзгащата скоба.

3. За товарене захванете уреда за

ходовата част и за плъзгащата скоба.

4. При транспортиране в превозни

средства осигурявайте уреда срещу изплъзване и преобръщане.

몇 ПРЕДПАЗЛИВОСТ Несъблюдаване на теглото Опасност от наранявания и повреди При съхранението вземайте под внимание теглото на уреда. Резервоарът за отпадъци е изпразнен.

1. Съхранявайте уреда само във

вътрешни помещения. Грижа и поддръжка

Непреднамерено стартиращ уред, контакт с провеждащи ток части Опасност от нараняване, токов удар Преди работи по уреда го изключвайте. Издърпайте щепсела.

Опасност поради опасен за здравето прах Заболявания на дихателните пътища поради вдишване на прах. При работи по поддръжката (напр. смяна на филтър) носете респиратор P2 или от по-висок клас, и облекло за еднократна употреба. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност поради опасен за здравето прах Заболявания на дихателните пътища поради вдишване на прах. С цел предотвратяване на опасности предпазните устройства трябва най- малко веднъж годишно да се проверяват от производителя или от инструктирано лице във връзка с тяхното безопасно функциониране, напр. херметичност на уреда, повреда на филтъра, функция на контролните устройства.

Съдържащи силикон препарати за

Пластмасовите части могат да бъдат повредени. За почистването не използвайте съдържащи силикон препарати за

Отстраняващите прах машини са предпазни приспособления за предотвратяване или отстраняване на опасности по смисъла на BGV A1.Български 359 ●За поддръжка от страна на потребителя уредът трябва да се разглобява, почиства и поддържа, доколкото това е възможно да се извърши, без да възниква опасност за персонала по поддръжката и други лица. Подходящите предпазни мерки включват отстраняване на отровите преди разглобяването, мерки за филтриране на принудителното отстраняване на отровите на

на което се разглобява уредът, почистване на повърхностите за поддръжка и подходяща защита на

● Отровите от външните части на уреда трябва да се отстраняват по метода на изсмукване и избърсване до сухо, или да се третират с уплътняващи средства, преди да се изнесат от опасната област. Всички части на уреда трябва да се разглеждат като замърсени, когато се изнесат от опасната област. Трябва да бъдат предприети подходящи мерки за предотвратяване на разпръскване на

●При провеждане на дейностите по поддръжка и ремонт трябва да се изхвърлят всички замърсени предмети, които не могат да бъдат почистени задоволително. Такива предмети трябва да се отстраняват в непропускливи торби, в съответствие с валидните разпоредби за отстраняване на такива отпадъци. ●При транспортиране и поддръжка на уреда всмукателните накрайници трябва да бъдат затворени със затварящите тапи.

1. Имайте предвид, че можете да

извършвате самостоятелно прости дейности по поддръжката и обслужването.

2. Почиствайте редовно повърхността

вътрешната страна на резервоара с влажна кърпа.

3. Извършвайте редовно визуална

проверка за запушване на маркучите. Контролни дейности и дейности по поддръжка Възлагайте извършването на редовна инспекция на уреда съгласно съответните национални предписания на законодателя за предотвратяване на злополуки. Дейностите по поддръжката трябва да се извършват от компетентно лице на равни интервали от време и съгласно указанията на производителя, при което трябва да се спазват съществуващите предписания и изисквания за безопасност. Дейностите

електрооборудването могат да бъдат извършвани само от електротехник. При въпроси, моля, обръщайте се към филиала на KÄRCHER. Замяна на основния филтър

2. Извадете щепсела.

3. Деблокирайте и свалете

всмукателната глава.

5. Извадете звездообразния плосък

6. Веднага след изваждането от уреда

поставете замърсения звездообразен плосък нагънат филтър в торбичка и затворете торбичката плътно.

7. Изхвърлете звездообразния плосък

нагънат филтър в съответствие със законовите изисквания.

отпадъците откъм страната за чист въздух.

9. Проверете уплътнителния пръстен за

10.Поставете новия звездообразен плосък нагънат филтър: a Изтеглете звездообразния плосък нагънат филтър над тръскача на филтъра от междинния пръстен така, че елементите на тръскача да са нагласени централно в гнездата на филтъра. b Поставете междинния пръстен със звездообразния плосък

филтър и тръскача на филтъра върху пръстена на филтъра.360 Български c Блокирайте междинния пръстен. 11.Поставете и блокирайте всмукателната глава. Смяна на микроторбичката от текстилен материал

2. Обезопасете уреда със

застопоряващите спирачки. Фигура C

3. Дръпнете дръжката нагоре.

Резервоарът за отпадъци се деблокира и спуска.

4. Издърпайте за дръжката резервоара

за отпадъци от уреда. Фигура D

5. Разхлабете затягащите планки на

резервоара за отпадъци.

6. Свалете горната част на резервоара

за отпадъци, като я държите за дъговидната ръкохватка.

От долната част на резервоара за отпадъци отстранете елемента с

8. Отстранете филтъра с

микроторбичката от текстилен

9. Отстранете микроторбичката от

текстилен материал от филтъра. 10.Изхвърлете микроторбичката от текстилен материал в съответствие със законовите разпоредби. 11.Поставете новата микроторбичка от текстилен материал. 12.При поставянето на горната част на

за отпадъци внимавайте поплавъчната сфера да попадне в съответния водач. 몇 ПРЕДУПРЕЖДЕНИЕ Неправилно боравене при блокиране на резервоара за отпадъци Опасност от притискане По време на блокирането в никакъв случай не дръжте ръцете си между резервоара за отпадъци и пръстена на филтъра, нито ги поставяйте в близост до повдигащата механика. Блокирайте резервоара за отпадъци посредством задействане на дръжката с две ръце. Фигура E

Статичен заряд на резервоара за

Запалване на прахове Уверете се, че заземяването на ходовата част е в контакт с резервоара за отпадъци. 13.Поставете резервоара за отпадъци в обратна последователност и го блокирайте с дъгообразната ръкохватка. Помощ при повреди

Непреднамерено сработване на уреда/Електрически удар Непреднамереното сработване на смукателния мотор може да причини наранявания. Напрежението по електрически компоненти може да доведе до токов удар. Преди всякакви работи по уреда го изключвайте и изваждайте щепсела. Възлагайте извършването на всички проверки и работи по електрически части на специалист.

Ако настъпи повреда, уредът трябва да се изключи незабавно. Преди повторно пускане в експлоатация трябва да се отстрани повредата. Ако повредата не може да бъде отстранена, уредът трябва да бъде проверен от сервиза. Всмукателната турбина не работи

1. Проверете контакта и предпазителя

на електрозахранването.

Силата на всмукване отслабва

1. Затворете незатворения извод за

всмукване (виж глава Затваряне на извода за всмукване).

2. Отстранете запушванията от

всмукателната дюза, всмукателната тръба или смукателния маркуч.Български 361

3. Проверете правилното положение на

всмукателната глава и на резервоара за отпадъци.

4. Изпразнете резервоара за отпадъци

(виж глава Изпразнете резервоара за отпадъци).

5. Проверете положението на филтъра

и при необходимост го коригирайте.

6. Подменете основния филтър (виж

глава Замяна на основния филтър).

7. Сменете микроторбичката от

на микроторбичката от текстилен

8. Проверете състоянието на инертната

a Проверете нивото на инертната течност, при необходимост долейте инертна течност (вж. глава Напълване на резервоара за отпадъци с инертна течност) b Проверете качеството на инертната течност, при необходимост сменете инертната течност (вж. глава Изпускане на инертната течност

резервоара за отпадъци и глава Напълване на резервоара за отпадъци с инертна течност). Няма смукателна мощност Механичното изключване прекъсва обемния поток, тъй като в резервоара за отпадъци има твърде малко инертна

Напълване на резервоара за отпадъци с инертна течност). Излизане на прах при

1. Проверете положението на

резервоара за отпадъци.

2. Проверете положението на филтъра

и при необходимост го коригирайте.

3. Подменете основния филтър (виж

глава Замяна на основния филтър).

4. При употреба на уреда с мокър

филтър долейте инертна течност (вж. глава Напълване на резервоара за отпадъци с инертна течност).

В края на експлоатационния живот уредът трябва да се отстранява като отпадък в съответствие със законовите разпоредби.

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най

оторизиран сервиз, като представите касовата бележка. (Адрес, вж. задната страна) Допълнителна гаранционна информация (ако има такава) можете да намерите в страницата „Сервиз“ на местния уебсайт на Kärcher в раздел „Изтегляне“. Технически данни Електрическо свързване Мрежово напрежение V 220-

Фаза ~1 Мрежова честота Hz 50-60 Номинална мощност W 2100 Максимална мощност W 2400 Тип защита IPX4 Клас защита I* Максимално допустим мрежов импенданс Ω 0.195+ j0.122 Размери и тегла Типично собствено тегло kg 108 Дължина x широчина x

2,24 Условия на заобикалящата среда Температура на

°C -10-40362 Български

• с елементи съгласно наредба за защита клас II Запазваме си правото на технически

Декларация за съответствие на ЕС С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята валидност.

Приложими национални стандарти

Подписващите лица действат от името и като пълномощници на управителния

Пълномощник по документацията: A. Хааг Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Тел.: [phone] Факс: [phone] Валдщетен, 24/04/01 Данни за мощността на уреда Обем на резервоара l60 Обем на резервоара за инертна течност l20 Обем на резервоара за изсмукван материал

Вакуум (с ограничаващ налягането вентил) kPa 25,4 Количество на въздуха l/s 2x 74 Извод за всмукателен

DN70 Номинален диаметър на смукателен маркуч DN40/

Установени стойности съгласно EN 60335-2-69 Стойност на вибрацията

Номер на част 6.650-

Дължина на кабел m10中文 363
