Τύπος προϊόντος	Ηλεκτρική σκούπα νερού και σκόνης, κατηγορία σκόνης Μ
Μάρκα	Kärcher
Μοντέλο	IVM 60242 M ACD WS
Διαστάσεις (Μ × Π × Υ)	1020 × 680 × 1490 mm
Βάρος	108 kg
Τροφοδοσία	220-240 V, 50-60 Hz, 1 φάση, 2100 W (μέγ. 2400 W)
Χωρητικότητα δεξαμενής	60 L
Χωρητικότητα δεξαμενής αδρανούς υγρού	20 L
Όγκος αναρρόφησης	8 L
Μέγ. υποπίεση	25,4 kPa
Παροχή αέρα	2 × 74 L/s
Επιφάνεια φίλτρου	2,24 m²
Σύνδεση σωλήνα αναρρόφησης	DN40/50 (adaptable DN70)
Κύριες λειτουργίες	Στεγνή και υγρή αναρρόφηση, εύφλεκτες σκόνες κατηγορίας Μ, βιομηχανική χρήση
Συντήρηση και καθαρισμός	Αδειάστε τον συλλέκτη μετά τη χρήση, καθαρίστε με υγρό πανί, τακτική αντικατάσταση του κύριου φίλτρου και του μικροΐνας
Ασφάλεια	Ισοδυναμική σύνδεση, φρένο στάθμευσης, προστασία IPX4, κατηγορία προστασίας I
Ανταλλακτικά και δυνατότητα επισκευής	Κύριο φίλτρο (αριθ. 9.439-542.0), μικροΐνα (αριθ. 9.990-103.0), καλώδιο ρεύματος (αριθ. 6.650-035.0)
Γενικές πληροφορίες	Επαγγελματική και βιομηχανική χρήση, σύμφωνο με EN 60335-2-69, εγγύηση σύμφωνα με τους όρους της Kärcher

Συχνές ερωτήσεις - IVM 60242 M ACD WS Kärcher

Πώς να χρησιμοποιήσετε τη συσκευή σε υγρή λειτουργία;

Για υγρή αναρρόφηση, γεμίστε τον συλλέκτη ακαθαρσιών με ένα αδρανές υγρό (νερό ή λάδι). Χρησιμοποιήστε τον κάτω σωλήνα αναρρόφησης (διαχωριστής νερού) και κλείστε τον πάνω σωλήνα με ένα πώμα.

Πώς να αδειάσετε τον συλλέκτη ακαθαρσιών;

Κλείστε και αποσυνδέστε τη συσκευή. Ενεργοποιήστε το φρένο στάθμευσης, τραβήξτε τη λαβή του ζυγού για να ξεκλειδώσετε και χαμηλώστε τον συλλέκτη. Αφαιρέστε τον, χαλαρώστε τους σφιγκτήρες, αφαιρέστε το πάνω μέρος και αδειάστε τα υπολείμματα. Επανασυναρμολογήστε με αντίστροφη σειρά.

Πώς να αντικαταστήσετε το κύριο φίλτρο;

Κόψτε την τροφοδοσία και αποσυνδέστε. Ξεκλειδώστε την κεφαλή αναρρόφησης και τον ενδιάμεσο δακτύλιο. Αφαιρέστε το παλιό πτυχωτό φίλτρο αστεριού και τοποθετήστε το σε μια αεροστεγή σακούλα. Τοποθετήστε το νέο φίλτρο ευθυγραμμίζοντας τα δονούμενα στοιχεία και επανασυναρμολογήστε.

Τι να κάνετε αν μειωθεί η ισχύς αναρρόφησης;

Ελέγξτε ότι οι σύνδεσμοι αναρρόφησης είναι κλειστοί, ότι δεν υπάρχει απόφραξη στο ακροφύσιο ή τον σωλήνα, ότι ο συλλέκτης δεν είναι γεμάτος και ότι το φίλτρο δεν είναι βουλωμένο. Αντικαταστήστε το φίλτρο εάν χρειάζεται.

Πώς να μεταφέρετε με ασφάλεια τη συσκευή;

Αδειάστε τον συλλέκτη και κλείστε τους συνδέσμους αναρρόφησης με τα πώματα. Χαλαρώστε τα φρένα στάθμευσης και σπρώξτε από το τιμόνι. Για φόρτωση, πιάστε το πλαίσιο και το τιμόνι. Ασφαλίστε το για να μην γλιστράει σε ένα όχημα.

Ποια είδη σκόνης μπορώ να αναρροφήσω;

Η συσκευή είναι σχεδιασμένη για αναρρόφηση ξηρών σκονών κατηγορίας Μ, συμπεριλαμβανομένων των εύφλεκτων σκονών. Δεν είναι κατάλληλη για πηγές ανάφλεξης ή εκρηκτικές ουσίες χωρίς αδρανές υγρό.

Πώς να γεμίσετε τη δεξαμενή αδρανούς υγρού;

Ξεκλειδώστε και αφαιρέστε τον συλλέκτη ακαθαρσιών. Χύστε το αδρανές υγρό (συνιστάται νερό ή λάδι) μέχρι τη σήμανση στην ένδειξη στάθμης. Τοποθετήστε ξανά το πάνω μέρος φροντίζοντας να καθοδηγείται η σφαίρα του πλωτήρα.

Πώς να καθαρίσετε τη συσκευή μετά τη χρήση;

Αδειάστε και ξεπλύνετε τον συλλέκτη. Καθαρίστε το εξωτερικό με ένα υγρό πανί. Μη χρησιμοποιείτε απορρυπαντικά με σιλικόνη. Εάν χρειαστεί, ξεπλύνετε τα εξαρτήματα με νερό και στεγνώστε τα.

Ποια είναι η διαδικασία σε περίπτωση θραύσης φίλτρου;

Κλείστε αμέσως τη συσκευή και αποσυνδέστε την. Η συσκευή δεν μπορεί να χρησιμοποιηθεί ξανά μέχρι να αντικατασταθεί το φίλτρο. Αντικαταστήστε το κύριο φίλτρο και ελέγξτε για διαρροές.

Πώς να αποθηκεύσετε τη συσκευή;

Αποθηκεύστε τη συσκευή σε στεγνό και εσωτερικό χώρο, ασφαλισμένη από μη εξουσιοδοτημένη χρήση. Τυλίξτε το καλώδιο γύρω από τον κάτοχο καλωδίου. Βεβαιωθείτε ότι ο συλλέκτης είναι άδειος.

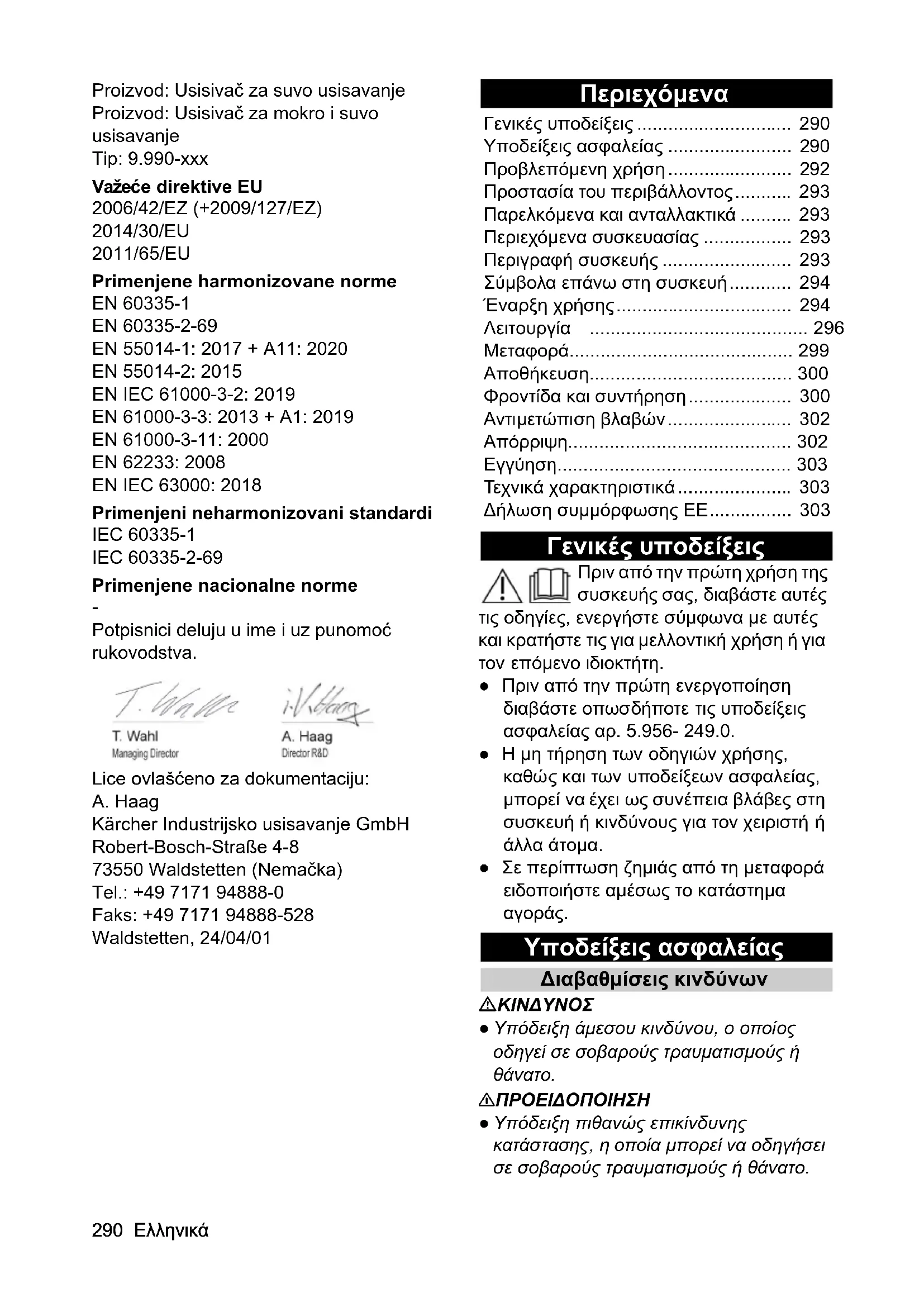

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IVM 60242 M ACD WS Kärcher

Γενικές υποδείξεις 290

Υποδείξεις ασφαλείας 290

Προβλεπόμενη χρήση 292

Προστασία του περιβάλλοντος...... 293

Παρελκόμενα και ανταλλακτικά ...... 293

Περιεχόμενα συσκευασίας ...... 293

Περιγραφή συσκευής 293

Σύμβολα επάνω στη συσκευή...... 294

'Εναρξη χρήσης.... 294

Λειτουργία 296

Μεταφορά.... 299

Αποθήκευση...... 300

Φροντίδα και συντήρηση 300

Αντιμετώπιση βλαβών 302

Απόρριψη...... 302

Εγγύηση 303

Τεχνικά χαρακτηριστικά 303

Δήλωση συμμόρφωσης ΕΕ...... 303

Γενικές υποδείξεις

• Πριν από την πρώτη ενεργοποίηση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.956-249.0.
• Η μη τήρηση των οδηγιών χρήσης, καθώς και των υποδείξεων ασφαλείας, μπορεί να έχει ως συνέπεια βλάβες στη συσκευή ή κινδύνους για τον χειριστή ή άλλα άτομα.
• Σε περίπτωση ζημιάς από τη μεταφορά ειδοποιήστε αμέσως το κατάστημα αγοράς.

Υποδείξεις ασφαλείας

Διαβαθμίσεις κινδύνων

⚠️KINDYNOΣ

- Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε σοβαρούς τραυματισμούς ή θάνατο.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή θάνατο.

ΔΠΡΟΣΟΧΗ

- Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς.

ΠΡΟΣΟΧΗ

- Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε υλικές ζημίες.

Γενικές υποδείξεις ασφαλείας

⚠️ KINΔΥΝΟΣ ● Χρήση της συσκευής και των υλικών, για τα οποία χρησιμοποιείται, συμπεριλαμβανομένης της ασφαλούς μεθόδου απόρριψης των αναρροφούμενων υλικών μόνον από εκπαιδευμένο προσωπικό. ● Εάν ο ανακυκλούμενος αέρας επιστρέφει στο χώρο, τότε πρέπει να υπάρχει επαρκές ποσοστό ανανέωσης αέρα L. Προκειμένου να τηρούνται οι απαραίτητες οριακές τιμές, η ογκομετρική παροχή επιστροφής επιτρέπεται να ανέρχεται το ανώτερο στο 50% της ογκομετρικής παροχής φρέσκου αέρα (όγκος χώρου V_R x ποσοστό ανανέωσης αέρα L_W ). Χωρίς ιδιαίτερα μέτρα αερισμού ισχύει: L_W = 1h^-1 . ● H συσκευή αυτή περιέχει σκόνη βλαβερή για την υγεία. Οι εργασίες εκκένωσης και συντήρησης, συμπεριλαμβανομένης της απόρριψης των κάδων συλλογής σκόνης, επιτρέπεται να γίνονται μόνο από εξειδικευμένο προσωπικό, το οποίο φοράει τον κατάλληλο προστατευτικό εξοπλισμό. ● Μην χρησιμοποιείτε τη συσκευή χωρίς ολόκληρο το σύστημα φίλτρου. ● Τηρείτε τους εφαρμοστέους κανόνες ασφαλείας που ισχύουν για τα υπό επεξεργασία υλικά. ● H ταυτόχρονη συλλογή διαφορετικών εύφλεκτων σωματιδίων σκόνης στο δοχείο συλλογής μπορεί να οδηγήσει σε πυρκαγιές και εκρήξεις. ● Βεβαιωθείτε ότι στο δοχείο υγρού χρησιμοποιείται το σωστό υγρό χρησιμοποιείται για την απορρόφηση της μεταλλικής σκόνης, ώστε να αποφύγετε επικίνδυνες αντιδράσεις. Για να αποφευχθεί ο σχηματισμός αερίου υδρογόνου σε μεταλλικές σκόνες, συνιστάται η χρήση λαδιού αντί για νερό.

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Δεν επιτρέπεται η τοποθέτηση ούτε η λειτουργία της συσκευής σε περιοχές όπου υπάρχει κίνδυνος έκρηξης σκόνης ή αερίου. Μια ατμόσφαιρα με κίνδυνο έκρηξης σκόνης επιτρέπεται μέσα στη συσκευή μόνο πριν από το φίλτρο. Ατμόσφαιρες με κίνδυνο έκρηξης αερίων απαγορεύονται στο εσωτερικό της συσκευής. ● Η συσκευή δεν είναι κατάλληλη για την αναρρόφηση εύφλεκτων υγρών (αναφλέξιμων, εύφλεκτων, ιδιαίτερα εύφλεκτων σύμφωνα με την Ευρωπαϊκή Οδηγία Επικίνδυνων Ουσιών 67/548/ΕΟΚ) (σημείο ανάφλεξης κάτω από 55 °C), καθώς και για μείγματα αναφλέξιμων σωματιδίων σκόνης με αναφλέξιμα υγρά.

- Η συσκευή δεν είναι κατάλληλη για την αναρρόφηση πηγών ανάφλεξης και σκονών με θερμοκρασία ανάφλεξης ≤ 190 °C. • Πριν από κάθε έναρξη χρήσης ελέγχετε αν έχουν συνδεθεί τα καλώδια εξουδετέρωσης δυναμικού (καλώδια γείωσης). • Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται ούτε να φυλάσσεται στο ύπαιθρο. • Για την ασφαλή σταθεροποίηση της συσκευής εφαρμόστε το χειρόφρενο στον στρεφόμενο τροχό. Όταν το χειρόφρενο είναι ανοικτό η συσκευή μπορεί να τεθεί σε ανεξέλεγκτη κίνηση. • Γεμίζετε το δοχείο υγρού μόνο με τα υγρά που συνιστά ο κατασκευαστής.

Δ ΠΡΟΣΟΧΗ • Σε περίπτωση μεγάλων διαλειμμάτων λειτουργίας και μετά τη χρήση, απενεργοποιήστε τη συσκευή από τους διακόπτες της και βγάλτε το φις από την πρίζα.

ΠΡΟΣΟΧΗ • Χρησιμοποιείτε τη συσκευή μόνο σε εσωτερικούς χώρους. • Κίνδυνος σύνθλιψης! Να φοράτε γάντια όταν αφαιρείτε ή τοποθετείτε την κεφαλή αναρρόφησης, το φίλτρο ή το δοχείο συλλογής. • Κίνδυνος πρόκλησης ζημιάς! Ποτέ μην κάνετε αναρρόφηση χωρίς ή με χαλασμένο φίλτρο. • Όταν χρησιμοποιείτε τη συσκευή να φοράτε υποδήματα ασφαλείας. • Να μετακινείτε τη συσκευή μόνο με ταχύτητα βηματισμού και για απότομες διαδρομές ενδεχομένως ανά δύο.

- Όταν αντικαθιστάτε τα παρελκόμενα

προσέχετε ώστε να μην εξέρχεται καθόλου σκόνη. • Κατά τη διάρκεια της κανονικής λειτουργίας η θερμοκρασία στις επιφάνειες μπορεί να φτάσει μέχρι τους 135 °C.

• Αποφύγετε το λύγισμα της μονάδας ελαστικού σωλήνα αναρρόφησης.
• Εκτελείτε τακτικό οπτικό έλεγχο των ελαστικών σωλήνων. - Λάβετε τις κατάλληλες προφυλάξεις για την αφαίρεση, τη μεταχείριση, την αποθήκευση και την απόρριψη της ιλύος, όπως π.χ. ανάμιξη με αδρανή υγρά σύμφωνα με τους τοπικούς κανονισμούς. - Το αέριο υδρογόνο είναι εύφλεκτο και μπορεί να παραχθεί με την απορρόφηση ορισμένων υλικών όπως αλουμίνιο, μαγνήσιο κλπ. Η βαλβίδα αποτρέπει τη συσσώρευση αερίου υδρογόνου μέσα στο δοχείο υγρού.

Καθαρίζετε και επιθεωρείτε τακτικά τη βαλβίδα και ελέγχετε την για σημάδια

ζημιάς. • Εξασφαλίστε επαρκή αερισμό του χώρου εγκατάστασης ώστε να μειώσετε τη συγκέντρωση υδρογόνου. • Αδειάζετε το δοχείο ρύπων μετά από κάθε χρήση και όποτε είναι γεμάτο λάσπη ώστε να μειώσετε το σχηματισμό αερίου υδρογόνου.

Ηλεκτρική σύνδεση

Η συσκευή πρέπει να συνδέεται μόνο σε ηλεκτρική πρίζα που έχει εγκατασταθεί από ηλεκτρολόγο σύμφωνα με το πρότυπο ΙΕС 60364. Για τις τιμές σύνδεσης βλ. Τεχνικά χαρακτηριστικά και Πινακίδα τύπου.

⚠️KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας

Κίνδυνος - θάνατος

Μην προκαλείτε ζημιά στα ηλεκτρικά καλώδια π.χ. από διερχόμενα οχήματα, σύνθλιψη ή τράβηγμα.

Προστατέψτε τα καλώδια από τη θερμότητα, τα λάδια και τις αιχμηρές ακμές.

Πριν από κάθε χρήση ελέγχετε το ηλεκτρικό καλώδιο της συσκευής. Μην θέτετε σε λειτουργία τη συσκευή αν έχει χαλασμένο ηλεκτρικό καλώδιο. Καλέστε έναν ηλεκτρολόγο για να αντικαταστήσει το χαλασμένο καλώδιο.

Συμπεριφορά σε περίπτωση εκτάκτου ανάγκης

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού και πρόκλησης ζημιών σε περίπτωση

βραχυκυκλώματος ή άλλων ηλεκτρικών σφαλμάτων

Κίνδυνος ηλεκτροπληξίας, κίνδυνος εγκαυμάτων

Απενεργοποιήστε την συσκευή και αποσυνδέστε το φις από την πρίζα.

Συμπεριφορά σε περίπτωση θραύσης / διαρροής φίλτρου:

1. Απενεργοποιήστε τη συσκευή αμέσως. Η συσκευή δεν επιτρέπεται πλέον να τίθεται σε λειτουργία.

2. Αντικαταστήστε το φίλτρο.

Προβλεπόμενη χρήση

Η συσκευή προορίζεται για:

• Υγρό και στεγνό καθαρισμό δαπέδων και τοίχων
• Αναρρόφηση ξηρής, εύφλεκτης, επικίνδυνης για την υγεία συσσωρευμένης σκόνης. Κατηγορία σκόνης Μ κατά EN 60335-2-69
• Αναρρόφηση υλικών χωρίς κίνδυνο έκρηξης
• Αναρρόφηση εύφλεκτης σκόνης όλων των κατηγοριών έκρηξης
• Αναρρόφηση σκόνης και χοντρόκοκκων ρύπων
• Αναρρόφηση εύφλεκτης σκόνης από μια ζώνη 22, εάν η συσκευή είναι εγκατεστημένη εκτός περιοχών με κίνδυνο έκρηξης
• Αναρρόφηση βρεγμένων και υγρών υλών
• Αναρρόφηση των ακόλουθων ουσιών μόνο όταν χρησιμοποιείτε αδρανές υγρό:
  – Σκόνη τιτανίου
• Εκρηκτική και αγώγιμη σκόνη
  – Σκόνη μαγνησίου ή πούδρα

• Σκόνες συμπυκνωμάτων και εκρηκτικές μεταλλικές πούδρες από την προσθετική κατασκευή (3D εκτύπωση)

• Βιομηχανική χρήση, π.χ. σε χώρους αποθήκευσης και παραγωγής

• Επαγγελματική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεως.

Εάν υπάρχει ταξινομημένη ζώνη Εχ στο σημείο εγκατάστασης της συσκευής, πρέπει να χρησιμοποιηθεί αντίστοιχη συσκευή Εχ.

Η απρόσκοπτη λειτουργία της συσκευής διασφαλίζεται μόνο με ελαστικούς σωλήνες αναρρόφησης διαμέτρου DN40 και DN50. Κάθε άλλου είδους χρήση θεωρείται ως μη ενδεδειγμένη.

Η συσκευή δεν ενδείκνυται για:

• Αναρρόφηση πηγών ανάφλεξης και σκόνης με θερμοκρασία ανάφλεξης ≤ 190 °C
• Αναρρόφηση εκρηκτικών ή ισοδύναμων ουσιών υπό την έννοια του γερμανικού νόμου §1 SprengG, εκρηκτικών μιγμάτων ατμού-αέρα
• Αναρρόφηση μιγμάτων εύφλεκτων υγρών και εύφλεκτης σκόνης
• Αναρρόφηση πυρωμένων ή καυτών σωματιδίων, επειδή μπορεί να προκληθεί πυρκαγιά ή έκρηξη
• Αναρρόφηση τοξικών ουσιών
• Σύνδεση σε μηχάνημα δημιουργίας σκόνης

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Ανακυκλώνετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, επίσης εξαρτήματα όπως απλές και επαναφορτιζόμενες μπαταρίες ή λάδια, που σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό

το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά θα βρείτε στη διεύθυνση: www.kaercher.de/REACH

Παρελκόμενα και ανταλλακτικά

⚠️KINDYNOΣ

Κίνδυνος έκρηξης λόγω μη εγκεκριμένων εξαρτημάτων

Χρησιμοποιείτε μόνο εξαρτήματα εγκεκριμένα από τον κατασκευαστή και σημειωμένα με την ετικέτα Εχ για χρήση του τύπου 22.

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στην τοποθεσία www.kaercher.com.

Υπόδειξη

Στον παραδοτέο εξοπλισμό δεν περιλαμβάνονται παρελκόμενα. Τα παρελκόμενα θα πρέπει να παραγγέλλονται ξεχωριστά ανάλογα με τη χρήση.

Περιεχόμενα συσκευασίας

Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση ζημιάς κατά τη μεταφορά, ενημερώστε τον αντιπρόσωπό μας.

Περιγραφή συσκευής

Σχήματα στη σελίδα διαγραμμάτων Εικόνα Α

①Τροχοφόρο πλαίσιο
② Τροχός με φρένο ακινητοποίησης
③ Γλωττίδες σύσφιξης στο δοχείο ρύπων
④Δοχείο ρύπων
⑤Δακτύλιος φίλτρου
⑥Στήριγμα καλωδίου
⑦ Στήριγμα για σωλήνα αναρρόφησης
⑧ Ασφάλιση του ενδιάμεσου δακτυλίου
⑨Ενδιάμεσος δακτύλιος

⑩Πινακίδα τύπου
⑪Ηλεκτρικό καλώδιο
⑫Στήριγμα καλωδίου
⑬Λαβή μεταφοράς
⑭ Λαβή του δοχείου ρύπων
⑮ Στόμιο αναρρόφησης χωρίς υγρό διαχωριστή
⑯ Στήριγμα για ακροστόμιο δαπέδου
⑰Μανόμετρο
⑱Λαβή οδήγησης
⑲ 19 Μοχλός καθαρισμού φίλτρου
⑳ Διακόπτης συσκευής Τουρμπίνα αναρρόφησης 2
②1 Διακόπτης συσκευής Τουρμπίνα αναρρόφησης 1
⑳Κεφαλή αναρρόφησης
②3 Ασφάλιση της κεφαλής αναρρόφησης
⑳24Δονητής φίλτρου
25 Στεγανοποιητικός δακτύλιος
26 Φίλτρο
⑳Μηχανική απενεργοποίηση
⑳ Στόμιο αναρρόφησης με υγρό διαχωριστή
⑲Βαλβίδα εξαερισμού
⑳Αφρός φίλτρου
③1Microvlies
③2Κυλινδρικό κόσκινο
③3 Σωλήνας στάθμης
③4Κάνουλα

Σύμβολα επάνω στη συσκευή

Η συσκευή προορίζεται για αναρρόφηση σκόνης έως και κατηγορίας Μ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βλάβες στο δέρμα, τους πνεύμονες και τα μάτια

Έξοδος ψιλής σκόνης κατά τις εργασίες εκκένωσης και συντήρησης και κατά την απόρριψη

Κατά τις εργασίες εκκένωσης και συντήρησης και κατά την απόρριψη του δοχείου συλλογής σκόνης φοράτε τον προβλεπόμενο προστατευτικό εξοπλισμό.

Η συσκευή είναι κατάλληλη για την αναρρόφηση εύφλεκτης σκόνης, εγκατάσταση εκτός ζώνης 22.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αυτή η συσκευή δεν πρέπει να τοποθετηθεί σε ζώνη 22. Εάν υπάρχει ζώνη 22, πρέπει να χρησιμοποιείται συσκευή τύπου Εχ.

Το αυτοκόλλητο αναγράφει τις τιμές για τη μέγιστη υποπίεση σε σχέση με τη διατομή του ελαστικού σωλήνα αναρρόφησης που χρησιμοποιείται. Μπορείτε να διαβάσετε την τρέχουσα τιμή στο μανόμετρο. Για τις τιμές που ισχύουν για αυτήν τη συσκευή, ανατρέξτε στο κεφάλαιο Ένδειξη ελάχιστης παροχής. Σε περίπτωση τιμής κάτω από το όριο, το φίλτρο πρέπει να αντικατασταθεί (βλ. κεφάλαιο Αντικατάσταση κύριου φίλτρου). Οι ελαστικοί σωλήνες αναρρόφησης με διαφορετικές διατομές επιτρέπουν την προσαρμογή στις διαφορετικές διατομές υποδοχής των εξαρτημάτων.

Microvlies

(Κωδ. παραγγελίας 9.990-103.0)

Κύριο φίλτρο

(Κωδ. παραγγελίας 9.439-542.0)

'Εναρξη χρήσης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εσφαλμένα συνδεδεμένο καλώδιο γείωσης

Κίνδυνος ηλεκτροπληξίας

Πριν από κάθε έναρξη χρήσης ελέγχετε αν έχουν συνδεθεί τα καλώδια εξουδετέρωσης δυναμικού (καλώδια γείωσης).

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος από σκόνη βλαβερή για την υγεία

Αναπνευστικά νοσήματα λόγω εισπνοής σκόνης.

Μην κάνετε αναρρόφηση χωρίς το στοιχείο φίλτρου, διότι διαφορετικά θα προκληθούν προβλήματα υγείας λόγω αυξημένης εξαγωγής λεπτής σκόνης.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λανθασμένος χειρισμός κατά το κλείδωμα του δοχείου απορριμμάτων

Κίνδυνος σύνθλιψης

Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δοχείο απορριμμάτων και τον δακτύλιο φίλτρου ή κοντά στον μηχανισμό ανύψωσης.

Ασφαλίστε το δοχείο απορριμμάτων πιέζοντας και με τα δύο χέρια τη λαβή.

ΠΡΟΣΟΧΗ

Λείπει το στοιχείο φίλτρου

Βλάβη του κινητήρα αναρρόφησης Μην λειτουργείτε τη συσκευή χωρίς το στοιχείο φίλτρου.

ΠΡΟΣΟΧΗ

Στατικό φορτίο του δοχείου απορριμμάτων

Ανάφλεξη σωματιδίων σκόνης Βεβαιωθείτε ότι η γείωση στο πλαίσιο βρίσκεται σε επαφή με το δοχείο απορριμμάτων.

1. Φέρτε τη συσκευή στη θέση εργασίας.

2. Ασφαλίστε τη συσκευή με τα φρένα στάθμευσης.

3. Βεβαιωθείτε ότι η κεφαλή αναρρόφησης είναι σωστά τοποθετημένη.

4. Γεμίστε το δοχείο ρύπων με νερό ή λάδι (κωδικός 9.990-272.0) μέχρι το σημάδι (βλ. κεφάλαιο Πλήρωση δοχείου ρύπων με αδρανές υγρό).

5. Σφίξτε το σφιγκτήρα γείωσης στην εξωτερική ισοδυναμική γραμμή.

6. Αφαιρέστε το πώμα κλεισίματος από το δοχείο συλλογής (βλ. κεφάλαιο Επιλογή υποδοχής αναρρόφησης).

7. Συνδέστε τον ελαστικό σωλήνα αναρρόφησης στην υποδοχή αναρρόφησης.

8. Βεβαιωθείτε ότι η υποδοχή αναρρόφησης στον δακτύλιο του φίλτρου είναι καλά κλεισμένη με ένα πώμα (βλ. κεφάλαιο Κλείσιμο υποδοχής αναρρόφησης).

9. Ελέγξτε τη στάθμη πλήρωσης στο δοχείο ρύπων (βλ. κεφάλαιο Έλεγχος στάθμης δοχείου ρύπων).

10.Εάν είναι απαραίτητο, αδειάστε το δοχείο ρύπων (βλ. κεφάλαιο Άδειασμα δοχείου ρύπων).

1. Συνδέστε τα επιθυμητά παρελκόμενα στον ελαστικό σωλήνα αναρρόφησης (δεν περιλαμβάνονται στον παραδοτέο εξοπλισμό).

12.Βεβαιωθείτε ότι το δοχείο ρύπων είναι σωστά τοποθετημένο.

Επιλογή υποδοχής αναρρόφησης

Η συσκευή είναι εξοπλισμένη με 2 στόμια αναρρόφησης.

- Στόμιο αναρρόφησης στο δοχείο ρύπων – Ξηρή αναρρόφηση με υγρό διαχωριστή: Λεπτή σκόνη, πούδρα Το δοχείο ρύπων με λειτουργία υγρού διαχωρισμού πρέπει να είναι γεμάτο με το αδρανές υγρό, νερό ή λάδι. Συνιστάται το λάδι με κωδικό 9.990-272.0.

- Στόμιο αναρρόφησης στον δακτύλιο φίλτρου Κατά τη σωστή χρήση σφραγίζεται στεγανά με ένα πώμα.

Στην ηλεκτρική σκούπα δεν επιτρέπεται να είναι συνδεδεμένοι ταυτόχρονα δύο ελαστικοί σωλήνες αναρρόφησης. Κατά τη σωστή χρήση επιτρέπεται να χρησιμοποιείται μόνο το κάτω στόμιο αναρρόφησης.

Κατά τη χρήση υγρού διαχωριστή, το πάνω στόμιο αναρρόφησης πρέπει να είναι στεγανά κλειστό.

Κλείσιμο υποδοχής αναρρόφησης

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού

Βλάβες στο δέρμα, τους πνεύμονες και τα μάτια λόγω ψιλής σκόνης Μετά την απομάκρυνση του ελαστικού σωλήνα αναρρόφησης, η υποδοχή αναρρόφησης πρέπει να κλειστεί στεγανά με το πώμα.

Εικόνα Β

1. Τοποθετήστε το πώμα σφιχτά στην υποδοχή αναρρόφησης.
2. Σπρώξτε το πώμα μέσα μέχρι τέρμα.
3. Περιστρέψτε το πώμα προς τα δεξιά μέχρι να κλείσει καλά η υποδοχή αναρρόφησης.

Πλήρωση δοχείου ρύπων με αδρανές υγρό

Εάν χρησιμοποιείται το δοχείο ρύπων με υγρό διαχωριστή, πρέπει να το γεμίσετε με αδρανές υγρό πριν από την έναρξη χρήσης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κινούμενα μέρη

Κίνδυνος σύνθλιψης Κατά την αφαίρεση ή την τοποθέτηση του άνω μέρους του δοχείου ρύπων, δώστε προσοχή στα κινούμενα μέρη.

1. Ασφαλίστε τη συσκευή με τα φρένα στάθμευσης.

Εικόνα Β

1. Τραβήξτε τη λαβή προς τα πάνω. Το δοχείο ρύπων απασφαλίζεται και χαμηλώνει.

2. Βγάλτε το δοχείο ρύπων έξω από τη συσκευή πιάνοντας το από τη λαβή.

Εικόνα D

1. Λύστε τις γλωττίδες σύσφιξης στο δοχείο ρύπων.

2. Αφαιρέστε το πάνω μέρος του δοχείου ρύπων κρατώντας από τη λαβή.

3. Γεμίστε το δοχείο ρύπων με αδρανές υγρό, νερό ή λάδι, μέχρι η στάθμη να φτάσει στο σημάδι στην ένδειξη στάθμης.

4. Κατά την τοποθέτηση του άνω μέρους του δοχείου ρύπων, προσέξτε ώστε το σφαιρίδιο του πλωτήρα να μπει μέσα στον κατάλληλο οδηγό.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λανθασμένος χειρισμός κατά το κλείδωμα του δοχείου απορριμμάτων

Κίνδυνος σύνθλιψης Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δοχείο απορριμμάτων και τον δακτύλιο φίλτρου ή κοντά στον μηχανισμό ανύψωσης. Ασφαλίστε το δοχείο απορριμμάτων πιέζοντας και με τα δύο χέρια τη λαβή.

Εικόνα Ε

ΠΡΟΣΟΧΗ

Στατικό φορτίο του δοχείου απορριμμάτων

Ανάφλεξη σωματιδίων σκόνης Βεβαιωθείτε ότι η γείωση στο πλαίσιο βρίσκεται σε επαφή με το δοχείο απορριμμάτων.

1. Τοποθετήστε το δοχείο ρύπων με την αντίθετη σειρά και ασφαλίστε το με τη λαβή.

Έλεγχος στάθμης δοχείου ρύπων

Εάν το δοχείο ρύπων είναι γεμάτο μέχρι το σημάδι, πρέπει να το αδειάσετε. Η συσκευή δεν απενεργοποιείται αυτόματα όταν γίνεται υπέρβαση της μέγιστης στάθμης πλήρωσης.

1. Ελέγχετε τακτικά τη στάθμη πλήρωσης του δοχείου ρύπων.

2. Ταυτόχρονα προσέχετε ώστε κατά ην αναρρόφηση να μην αναρροφούνται περισσότερα από 8 λίτρα υλικού.

Λειτουργία

⚠️KINDYNOΣ

Αναρρόφηση εκρηκτικής και αγώγιμης μεταλλικής σκόνης χωρίς αδρανές υγρό

Κίνδυνος έκρηξης, έκλυση θερμότητας Ποτέ μην κάνετε αναρρόφηση εκρηκτικών ή αγώγιμων ουσιών χωρίς αδρανές υγρό.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος από σκόνη βλαβερή για την υγεία

Αναπνευστικά νοσήματα λόγω εισπνοής σκόνης.

Μην κάνετε αναρρόφηση χωρίς τα δυο στοιχεία φίλτρου, διότι διαφορετικά θα προκληθούν προβλήματα υγείας λόγω αυξημένης εξαγωγής λεπτής σκόνης.

Πριν από κάθε χρήση, βεβαιωθείτε ότι και τα δύο στοιχεία φίλτρου έχουν εγκατασταθεί σωστά.

ΠΡΟΣΟΧΗ

Κίνδυνος από είσοδο λεπτής σκόνης

Κίνδυνος πρόκλησης ζημιάς στο μοτέρ αναρρόφησης.

Κατά την απορρόφηση ποτέ μην αφαιρείτε το στοιχείο κύριου φίλτρου.

ΠΡΟΣΟΧΗ

'Ελλειψη αδρανούς υγρού

Ζημιά στον υγρό διαχωριστή

Μην κάνετε ποτέ αναρρόφηση χωρίς αδρανές υγρό όταν χρησιμοποιείτε το στόμιο αναρρόφησης στον υγρό διαχωριστή.

Ενεργοποίηση συσκευής

1. Συνδέστε το φις ρεύματος στην πρίζα.

2. Ενεργοποιήστε τη συσκευή από τους διακόπτες στον στρόβιλο αναρρόφησης.

Υπόδειξη

Να ενεργοποιείτε και να απενεργοποιείτε τους στροβίλους αναρρόφησης πάντα τον έναν μετά τον άλλον. Για τη σωστή λειτουργία του μανομέτρου προς παρακολούθηση της ελάχιστης παροχής, όλοι οι στρόβιλοι αναρρόφησης πρέπει να είναι ενεργοποιημένοι.

Υπόδειξη

Στις περισσότερες εφαρμογές αρκεί η αναρρόφηση με 1 στρόβιλο αναρρόφησης. Εάν είναι απαραίτητο, ενεργοποιήστε και τον 2ο στρόβιλο αναρρόφησης. Ωστόσο, μη λειτουργείτε τη μονάδα και με τους δύο στροβίλους αναρρόφησης για περισσότερο από 15 λεπτά. Ο πολύς υγρός αέρας μπορεί έτσι να προκαλέσει πρόωρη ύγρανση του κύριου φίλτρου. Εάν είναι απαραίτητο, αφήστετο κύριο φίλτρο πρώτα να στεγνώσει ή αντικαταστήστε το (βλ. κεφάλαιο Αντικατάσταση κύριου φίλτρου).

1. Ξεκινήστε τη διαδικασία αναρρόφησης.

Διενέργεια διαδικασίας αναρρόφησης

1. Ελέγχετε τακτικά τη στάθμη πλήρωσης του δοχείου ρύπων, επειδή κατά την αναρρόφηση η συσκευή δεν απενεργοποιείται αυτόματα.

Υπόδειξη

Η συσκευή είναι εξοπλισμένη με μηχανική επιτήρηση. Αυτή η επιτήρηση διακόπτει τη ροή του αέρα όταν το αδρανές υγρό έχει πέσει κάτω από την ελάχιστη στάθμη. Για να συνεχίσετε τη διαδικασία αναρρόφησης προσθέστε πάλι αδρανές υγρό (βλ. κεφάλαιο Πλήρωση δοχείου ρύπων με αδρανές υγρό).

1. Ταυτόχρονα προσέχετε ώστε κατά ην αναρρόφηση να μην αναρροφούνται περισσότερα από 8 λίτρα υλικού.

2. Αν χρειάζεται, αδειάστε το δοχείο ρύπων (βλ. κεφάλαιο Άδειασμα δοχείου ρύπων).

3. Αν χρειάζεται, αδειάστε το κύριο φίλτρο (βλ. κεφάλαιο Αντικατάσταση κύριου φίλτρου).

Υπόδειξη

Εάν το δοχείο ρύπων είναι γεμάτο με αδρανές υγρό, μπορεί κατά την αναρρόφηση να εισρεύσει υγρός αέρας μέσω του κύριου φίλτρου και να το υγράνει. Μετά την αναρρόφηση, ελέγξτε το κύριο φίλτρο για υγρασία. Εάν είναι απαραίτητο, αφήστε το κύριο φίλτρο να στεγνώσει ή αντικαταστήστε το (βλ. κεφάλαιο Αντικατάσταση κύριου φίλτρου).

Ένδειξη ελάχιστης παροχής

Στην πρόσοψη της συσκευής έχει τοποθετηθεί ένα μανόμετρο, το οποίο δείχνει την υποπίεση αναρρόφησης μέσα στη συσκευή. Εάν επιτευχθεί η μέγιστη υποπίεση (βλ. πίνακα), το κύριο φίλτρο πρέπει να αντικατασταθεί, βλ. κεφάλαιο Αντικατάσταση κύριου φίλτρου). Αυτή η τιμή εξαρτάται από την ισχύ της συσκευής και τον ελαστικό σωλήνα αναρρόφησης που χρησιμοποιείται. Εάν η υποπίεση δεν

μειωθεί σημαντικά με την αντικατάσταση του φίλτρου, πρέπει να υπάρχει άλλο πρόβλημα (βλ. κεφάλαιο Αντιμετώπιση βλαβών).

ΠΡΟΣΟΧΗ

Υπέρβαση της μέγιστης υποπίεσης

Απώλεια αναρρόφησης

Σε περίπτωση υπέρβασης της

καθορισμένης τιμής, η ταχύτητα του αέρα στο σωλήνα αναρρόφησης πέφτει κάτω από 20 m/s. Αντικαταστήστε το φίλτρο.

Ονομαστικήδιάμετροςελαστικού σωλήνααναρρόφησης	Μέγιστη υποπίεση
DN40 16,4 kPa (164 mbar)
DN50 12,9 kPa (129 mbar)
DN70 ---

Απενεργοποίηση συσκευής

1. Απενεργοποιήστε τη συσκευή από τους διακόπτες στον στρόβιλο αναρρόφησης.
2. Αποσυνδέστε το ρευματολήπτη.
3. Αποσυνδέστε τον σφιγκτήρα γείωσης από την εξωτερική ισοδυναμική γραμμή.

Μετά από κάθε λειτουργία

1. Αποσυναρμολογήστε τα παρελκόμενα.
2. Κλείστε στεγανά την υποδοχή αναρρόφησης (βλ. κεφάλαιο Κλείσιμο υποδοχής αναρρόφησης).
3. Αποσυναρμολογήστε το παρελκόμενα και, αν χρειάζεται, ξεπλύνετέ τα με νερό και αφήστε τα να στεγνώσουν.
4. Αδειάστε το δοχείο ρύπων (βλ. κεφάλαιο Άδειασμα δοχείου ρύπων).
5. Καθαρίστε τη συσκευή εσωτερικά και εξωτερικά με αναρρόφηση και σκούπισμα με υγρό πανί.

Άδειασμα δοχείου ρύπων

Το δοχείο ρύπων πρέπει να αδειάζει όποτε χρειάζεται και μετά από κάθε χρήση.

Το άνοιγμα εισόδου ή ο ελαστικός σωλήνας αναρρόφησης είναι κλειστός.

Ελέγχετε τακτικά τη στάθμη πλήρωσης του δοχείου ρύπων, επειδή κατά την αναρρόφηση η συσκευή δεν απενεργοποιείται αυτόματα.

1. Απενεργοποιήστε τη συσκευή.
2. Ασφαλίστε τη συσκευή με τα φρένα στάθμευσης.

Εικόνα Β

1. Τραβήξτε τη λαβή προς τα πάνω. Το δοχείο ρύπων απασφαλίζεται και χαμηλώνει.
2. Βγάλτε το δοχείο ρύπων έξω από τη συσκευή πιάνοντας το από τη λαβή.

Εικόνα D

1. Λύστε τις γλωττίδες σύσφιξης στο δοχείο ρύπων.
2. Αφαιρέστε το πάνω μέρος του δοχείου ρύπων κρατώντας από τη λαβή.
3. Από το κάτω μέρος του δοχείου ρύπων αφαιρέστε το στοιχείο αφρού.
4. Αφαιρέστε το κόσκινο μαζί με τη βάτα microvlies.
5. Αφαιρέστε τη βάτα microvlies από το κόσκινο.
   10.Απορρίψτε τη βάτα microvlies σύμφωνα με τις ισχύουσες διατάξεις.
6. Εάν είναι απαραίτητο, αδειάστε το αδρανές υγρό από το δοχείο ρύπων (βλ. κεφάλαιο Αποστράγγιση του αδρανούς υγρού από το δοχείο ρύπων).

Υπόδειξη

Κατά περίπτωση μπορείτε να χρησιμοποιήσετε το αδρανές υγρό αρκετές φορές.
12. Κατά την τοποθέτηση του άνω μέρους του δοχείου ρύπων, προσέξτε ώστε το σφαιρίδιο του πλωτήρα να μπει μέσα στον κατάλληλο οδηγό.

⚠️ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λανθασμένος χειρισμός κατά το κλείδωμα του δοχείου απορριμμάτων

Κίνδυνος σύνθλιψης

Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δοχείο απορριμμάτων και τον δακτύλιο φίλτρου ή κοντά στον μηχανισμό ανύψωσης.

Ασφαλίστε το δοχείο απορριμμάτων πιέζοντας και με τα δύο χέρια τη λαβή.

Εικόνα Ε

ΠΡΟΣΟΧΗ

Στατικό φορτίο του δοχείου απορριμμάτων

Ανάφλεξη σωματιδίων σκόνης

Βεβαιωθείτε ότι η γείωση στο πλαίσιο βρίσκεται σε επαφή με το δοχείο απορριμμάτων.

1. Τοποθετήστε το δοχείο ρύπων με την αντίθετη σειρά και ασφαλίστε το με τη λαβή.

Αποστράγγιση του αδρανούς υγρού από το δοχείο ρύπων

1. Απενεργοποιήστε τη συσκευή.
2. Ασφαλίστε τη συσκευή με τα φρένα στάθμευσης.
3. Κλείστε στεγανά την υποδοχή αναρρόφησης (βλ. κεφάλαιο Κλείσιμο υποδοχής αναρρόφησης).

Εικόνα Β

1. Τραβήξτε τη λαβή προς τα πάνω. Το δοχείο ρύπων απασφαλίζεται και χαμηλώνει.

2. Βγάλτε το δοχείο ρύπων έξω από τη συσκευή πιάνοντας το από τη λαβή.

Εικόνα Τ

1. Στρέψτε τον μοχλό στη στρόφιγγα κατά 90°.
2. Όταν το δοχείο συλλογής αδειάσει εντελώς, γυρίστε το μοχλό στην αρχική θέση.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λανθασμένος χειρισμός κατά το κλείδωμα του δοχείου απορριμμάτων

Κίνδυνος σύνθλιψης Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δοχείο απορριμμάτων και τον δακτύλιο φίλτρου ή κοντά στον μηχανισμό ανύψωσης. Ασφαλίστε το δοχείο απορριμμάτων πιέζοντας και με τα δύο χέρια τη λαβή.

Εικόνα Ε

ΠΡΟΣΟΧΗ

Στατικό φορτίο του δοχείου απορριμμάτων

Ανάφλεξη σωματιδίων σκόνης Βεβαιωθείτε ότι η γείωση στο πλαίσιο βρίσκεται σε επαφή με το δοχείο απορριμμάτων.

1. Τοποθετήστε το δοχείο ρύπων και ασφαλίστε το με τη λαβή.

Καθαρισμός συσκευής

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λανθασμένη απόρριψη υγρών αποβλήτων

Μόλυνση του περιβάλλοντος Τηρείτε τους τοπικούς κανονισμούς επεξεργασίας υγρών αποβλήτων.

1. Καθαρίστε τη συσκευή εσωτερικά και εξωτερικά με αναρρόφηση και σκούπισμα με υγρό πανί. Κατά την αναρρόφηση στη συσκευή, θα πρέπει να χρησιμοποιείται σκούπα ίδιας ή καλύτερης κατηγορίας.
2. Ξεπλύνετε τα παρελκόμενα (δεν περιλαμβάνονται στον παραδοτέο εξοπλισμό), αν χρειάζεται, με νερό και στεγνώστε.

Αποθήκευση συσκευής

1. Τυλίξτε το καλώδιο τροφοδοσίας γύρω από τον συγκρατητήρα καλωδίου.
2. Τοποθετήστε τη συσκευή σε στεγνό χώρο και ασφαλίστε την ώστε να μην μπορεί να χρησιμοποιηθεί από αναρμόδια άτομα.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος.

Το δοχείο απορριμμάτων είναι άδειο.

1. Για μεταφορά χωρίς σκόνη κλείστε στεγανά και τις δύο υποδοχές αναρρόφησης (βλέπε κεφάλαιο Κλείσιμο υποδοχής αναρρόφησης)

2. Λύστε τα χειρόφρενα και σπρώξτε τη συσκευή από τη λαβή οδήγησης.

3. Για μεταφόρτωση, κρατήστε τη συσκευή από το πλαίσιο και από τη λαβή οδήγησης.

4. Κατά τη μεταφορά σε οχήματα στερεώστε τη συσκευή έναντι ολίσθησης και ανατροπής.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με τοβάρος

Κίνδυνος τραυματισμού και πρόκλησηςζημιών

Κατά την αποθήκευση προσέξτε το βάροςτης συσκευής.

Το δοχείο απορριμμάτων είναι άδειο.

1. Αποθηκεύετε τη συσκευή μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

⚠️KINDYNOΣ

Ακούσια ενεργοποίηση της συσκευής, επαφή με εξαρτήματα που διαρρέονται από ρεύμα

Κίνδυνος τραυματισμού, κίνδυνος ηλεκτροπληξίας

Πριν από τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή.

Αποσυνδέστε το φις από την πρίζα.

⚠️KINDYNOΣ

Κίνδυνος από σκόνη βλαβερή για την υγεία

Αναπνευστικά νοσήματα λόγω εισπνοής σκόνης.

Κατά τις εργασίες συντήρησης (π.χ. αλλαγή φίλτρου) φοράτε αναπνευστική μάσκα Ρ2 ή ανώτερης κατηγορίας και ρουχισμό μιας χρήσεως.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος από σκόνη βλαβερή για την υγεία

Αναπνευστικά νοσήματα λόγω εισπνοής σκόνης.

Τα συστήματα ασφαλείας για πρόληψη κινδύνων πρέπει να ελέγχονται τουλάχιστον μία φορά τον χρόνο από τον κατασκευαστή ή από αρμόδιο άτομο σχετικά με την ασφαλή και άψογη λειτουργία τους. Θα πρέπει να ελέγχονται π.χ. η στεγανότητα της συσκευής, η φθορά του φίλτρου, η λειτουργία των διατάξεων ελέγχου.

ΠΡΟΣΟΧΗ

Προϊόντα περιποίησης με σιλικόνη

Τα πλαστικά μέρη μπορούν να προσβληθούν.

Μη χρησιμοποιείτε για καθαρισμό προϊόντα περιποίησης που περιέχουν σιλικόνη.

Τα μηχανήματα αναρρόφησης σκόνης είναι διατάξεις ασφαλείας για την πρόληψη ή αποφυγή κινδύνων υπό την έννοια του γερμανικού κανονισμού BGV A1.

- Για να γίνει συντήρηση της συσκευής από τον χρήστη, η συσκευή πρέπει να αποσυναρμολογηθεί, να καθαριστεί και να συντηρηθεί, εφόσον αυτό μπορεί να γίνει, χωρίς να προκληθεί κατά τη συντήρηση κίνδυνος για το προσωπικό συντήρησης και για άλλα άτομα. Πριν την αποσυναρμολόγηση να λαμβάνετε τα κατάλληλα μέτρα προστασίας που περιλαμβάνουν και απολύμανση, να φροντίζετε ώστε να υπάρχει τοπικός αυτοδύναμος αερισμός με φίλτρο στο χώρο όπου αποσυναρμολογείται η συσκευή, να καθαρίζετε την επιφάνεια που έγινε η συντήρηση και να υπάρχει κατάλληλη προστασία του προσωπικού.

- Το εξωτερικό της συσκευής θα πρέπει να καθαριστεί από τοξικές ουσίες με αναρρόφηση σκόνης και να σκουπιστεί καλά, ή να γίνει επεξεργασία του με στεγανοποιητικό μέσο, πριν απομακρυνθεί από την επικίνδυνη περιοχή. Όλα τα εξαρτήματα της συσκευής πρέπει να θεωρούνται ακάθαρτα, όταν απομακρύνονται από την επικίνδυνη περιοχή. Πρέπει να λαμβάνονται τα κατάλληλα μέτρα για να μην διαφύγει η σκόνη.

- Κατά την εκτέλεση των εργασιών συντήρησης και επισκευής πρέπει να πεταχτούν όλα τα ακάθαρτα αντικείμενα που δεν μπορούν να καθαριστούν ικανοποιητικά. Παρόμοια αντικείμενα πρέπει να απορρίπτονται σε αδιαπέραστες από την υγρασία σακούλες, σύμφωνα με τους ισχύοντες κανονισμούς για τη διάθεση παρόμοιων απορριμμάτων.

- Κατά τη μεταφορά και τη συντήρηση της συσκευής, τα ανοίγματα αναρρόφησης πρέπει να κλείνονται στεγανά με το πώμα.

1. Σημειώστε ότι μπορείτε να εκτελείτε απλές εργασίες συντήρησης και φροντίδας μόνοι σας.
2. Καθαρίζετε τακτικά την επιφάνεια της συσκευής και την εσωτερική πλευρά του δοχείου με υγρό πανί.
3. Εκτελείτε τακτικό οπτικό έλεγχο για αποφράξεις των ελαστικών σωλήνων.

Εργασίες ελέγχου και συντήρησης

Εκτελείτε τακτικούς ελέγχους στη συσκευή σύμφωνα με τις εκάστοτε εθνικές προδιαγραφές και τους νόμους περί πρόληψης ατυχημάτων. Οι εργασίες συντήρησης πρέπει να εκτελούνται από ειδικευμένο άτομο σε τακτά διαστήματα και σύμφωνα με τις οδηγίες του κατασκευαστή. Επίσης, να λαμβάνονται υπόψη οι ισχύοντες κανονισμοί και απαιτήσεις ασφαλείας. Οι εργασίες στην ηλεκτρική εγκατάσταση πρέπει να εκτελούνται μόνο από ειδικευμένους ηλεκτρολόγους. Σε περίπτωση ερωτήσεων απευθυνθείτε στο υποκατάστημα της KÄRCHER.

Αντικατάσταση κύριου φίλτρου

1. Απενεργοποιήστε τη συσκευή.
2. Αποσυνδέστε το φις ρεύματος.
3. Απασφαλίστε και βγάλτε την κεφαλή αναρρόφησης.

4. Απασφαλίστε και βγάλτε τον ενδιάμεσο δακτύλιο.

5. Βγάλτε το μολυσμένο αστεροειδές φίλτρο.

6. Αμέσως μετά την αφαίρεση από τη συσκευή, τοποθετήστε το μολυσμένο αστεροειδές φίλτρο σε μια σακούλα και κλείστε καλά τη σακούλα.

7. Απορρίψτε το μολυσμένο αστεροειδές φίλτρο σύμφωνα με τις ισχύουσες απαιτήσεις.

8. Αφαιρέστε τους ρύπους από την πλευρά καθαρού αέρα.

9. Ελέγξτε τον στεγανοποιητικό δακτύλιο για ζημιές.

10. Τοποθετήστε το καινούργιο αστεροειδές φίλτρο:

a Περάστε το αστεροειδές φίλτρο επάνω από τον δονητή στον ενδιάμεσο δακτύλιο έτσι ώστε τα

στοιχεία του δονητή να ευθυγραμμίζονται στο μέσο των θυλάκων του φίλτρου.

b Τοποθετήστε τον ενδιάμεσο δακτύλιο με το αστεροειδές φίλτρο και τον δονητή στον δακτύλιο φίλτρου.

c Ασφαλίστε τον ενδιάμεσο δακτύλιο.

1. Τοποθετήστε και ασφαλίστε την κεφαλή αναρρόφησης.

Αντικατάσταση microvlies

1. Απενεργοποιήστε τη συσκευή.
2. Ασφαλίστε τη συσκευή με τα φρένα στάθμευσης.

Εικόνα Β

1. Τραβήξτε τη λαβή προς τα πάνω. Το δοχείο ρύπων απασφαλίζεται και χαμηλώνει.

2. Βγάλτε το δοχείο ρύπων έξω από τη συσκευή πιάνοντας το από τη λαβή.

Εικόνα D

1. Λύστε τις γλωττίδες σύσφιξης στο δοχείο ρύπων.

2. Αφαιρέστε το πάνω μέρος του δοχείου ρύπων κρατώντας από τη λαβή.

3. Από το κάτω μέρος του δοχείου ρύπων αφαιρέστε το στοιχείο αφρού.

4. Αφαιρέστε το κόσκινο μαζί με τη βάτα microvlies.

5. Αφαιρέστε τη βάτα microvlies από το κόσκινο.

10.Απορρίψτε τη βάτα microvlies σύμφωνα με τις ισχύουσες διατάξεις.

11.Τοποθετήστε τη νέα βάτα microvlies.

12.Κατά την τοποθέτηση του άνω μέρους του δοχείου ρύπων, προσέξτε ώστε το σφαιρίδιο του πλωτήρα να μπει μέσα στον κατάλληλο οδηγό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λανθασμένος χειρισμός κατά το κλείδωμα του δοχείου απορριμμάτων

Κίνδυνος σύνθλιψης Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δοχείο απορριμμάτων και τον δακτύλιο φίλτρου ή κοντά στον μηχανισμό ανύψωσης.

Ασφαλίστε το δοχείο απορριμμάτων πιέζοντας και με τα δύο χέρια τη λαβή.

Εικόνα Ε

ΠΡΟΣΟΧΗ

Στατικό φορτίο του δοχείου απορριμμάτων

Ανάφλεξη σωματιδίων σκόνης Βεβαιωθείτε ότι η γείωση στο πλαίσιο βρίσκεται σε επαφή με το δοχείο απορριμμάτων.

1. Τοποθετήστε το δοχείο ρύπων με την αντίθετη σειρά και ασφαλίστε το με τη λαβή.

Αντιμετώπιση βλαβών

⚠️KINDYNOΣ

Ακούσια εκκίνηση της συσκευής / ηλεκτροπληξία

Η ακούσια εκκίνηση του κινητήρα αναρρόφησης μπορεί να προκαλέσει τραυματισμούς. Η ύπαρξη τάσης σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσει ηλεκτροπληξία.

Πριν από κάθε εργασία στη συσκευή, απενεργοποιείτε τη συσκευή και αποσυνδέετε το φις ρεύματος.

Όλοι οι έλεγχοι και οι εργασίες στα ηλεκτρικά εξαρτήματα πρέπει να εκτελούνται από ηλεκτρολόγο.

Υπόδειξη

Αν εμφανιστεί κάποια βλάβη, πρέπει να απενεργοποιήσετε αμέσως τη συσκευή. Η βλάβη πρέπει να επισκευαστεί πριν ενεργοποιηθεί ξανά η συσκευή.

Εάν δε διορθωθεί η βλάβη, πρέπει να γίνει έλεγχος της συσκευής από το τμήμα εξυπηρέτησης πελατών.

Ο στρόβιλος αναρρόφησης δεν λειτουργεί

1. Ελέγξτε την πρίζα και την ασφάλεια της παροχής ρεύματος.

2. Ελέγξτε το ηλεκτρικό καλώδιο και τον ρευματολήπτη της συσκευής.

3. Ενεργοποιήστε τη συσκευή.

Η αναρροφητική ισχύς μειώνεται

1. Κλείστε στεγανά την ανοικτή υποδοχή αναρρόφησης (βλ. κεφάλαιο Κλείσιμο υποδοχής αναρρόφησης).

2. Αφαιρέστε τα μπλοκαρίσματα από το ακροστόμιο, τον άκαμπτο ή τον ελαστικό σωλήνα αναρρόφησης.

3. Ελέγξτε την κεφαλή αναρρόφησης και το δοχείο ρύπων για σωστή εφαρμογή.

4. Άδειάστε το δοχείο ρύπων (βλ. κεφάλαιο Άδειασμα δοχείου ρύπων).

5. Ελέγξτε και αν χρειάζεται διορθώστε την εφαρμογή του φίλτρου.

6. Αντικαταστήστε το κύριο φίλτρο (βλ. κεφάλαιο Αντικατάσταση κύριου φίλτρου).

7. Αντικαταστήστε τη βάτα microvlies (βλ. κεφάλαιο Αντικατάσταση microvlies).

8. Ελέγξτε την κατάσταση του αδρανούς υγρού.

a Εξετάστε τη στάθμη του αδρανούς υγρού και, αν χρειάζεται, συμπληρώστε (βλ. κεφάλαιο Πλήρωση δοχείου ρύπων με αδρανές υγρό) b Ελέγξτε την ποιότητα του αδρανούς υγρού, και, εάν είναι απαραίτητο, αντικαταστήστε το (βλ. κεφάλαιο Αποστράγγιση του αδρανούς υγρού από το δοχείο ρύπων και κεφάλαιο Πλήρωση δοχείου ρύπων με αδρανές υγρό).

Δεν υπάρχει δύναμη αναρρόφησης

Η μηχανική διακοπή λειτουργίας διακόπτει την ογκομετρική ροή επειδή στο δοχείο ρύπων υπάρχει πολύ λίγο αδρανές υγρό.

1. Προσθέστε αδρανές υγρό (βλ. κεφάλαιο Πλήρωση δοχείου ρύπων με αδρανές υγρό).

Διαρροή σκόνης κατά την αναρρόφηση

1. Ελέγξτε την εφαρμογή του δοχείου ρύπων.

2. Ελέγξτε και αν χρειάζεται διορθώστε την εφαρμογή του φίλτρου.

3. Αντικαταστήστε το κύριο φίλτρο (βλ. κεφάλαιο Αντικατάσταση κύριου φίλτρου).

4. Όταν χρησιμοποιείτε τη συσκευή με υγρό διαχωριστή προσθέστε αδρανές υγρό (βλ. κεφάλαιο Πλήρωση δοχείου ρύπων με αδρανές υγρό).

Απόρριψη

Η συσκευή πρέπει να απορρίπτεται σύμφωνα με τους νομικούς κανονισμούς όταν λήξει η διάρκεια ζωής της.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή στο πλησιέστερο εξουσιοδοτημένο συνεργείο, προσκομίζοντας το παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα) Περαιτέρω πληροφορίες για την εγγύηση (εάν υπάρχουν) θα βρείτε στην καρτέλα σέρβις της τοπικής ιστοσελίδας της Kärcher στην ενότητα "Downloads".

Τεχνικά χαρακτηριστικά

Ηλεκτρική σύνδεση
Ηλεκτρική τάση V 220-		240
Φάση ~ 1
Συχνότητα ρεύματος Hz 50-60
Ονομαστική ισχύς W 2100
Μέγιστη ισχύς W 2400
Βαθμός προστασίας IPX4
Κατηγορία προστασίας I*
Μέγιστη επιτρεπτή Ω εμπέδηση ηλ.δικτύου	0.195+j0.122
Διαστάσεις και βάρη
Σύνηθες βάρος kg λειτουργίας		108
Μήκος x πλάτος x ύψος mm	1020 x680 x1490
Επιφάνεια φίλτρου m2	2,24
Περιβαλλοντικές συνθήκες
Θερμοκρασία °C αποθήκευσης		-10-40

Στοιχεία ισχύος συσκευής
Χωρητικότητα δοχείου	1	60
Όγκος δοχείου αδρανούς υγρού	1	20
Όγκος δοχείου υλικού αναρρόφησης	1	8
Κενό αέρος (με βαλβίδα περιορισμού πίεσης)	kPa	25,4
Ποσότητα αέρα	l/s	2x 74
Σύνδεση ελαστικού σωλήνα αναρρόφησης		DN70
Ονομαστικό πλάτος εύκαμπτου σωλήνα αναρρόφησης		DN40/50
Κωδικός παραγγελίας φίλτρου		9.439-542.0

Μετρημένες τιμές κατά EN 60335-2-69
Τιμή δονήσεων χεριού-βραχίονα	m/s ^2	<2,5
Αβεβαιότητα Κ	m/s ^2	0,2
Στάθμη ηχητικής πίεσης L _pA	dB(A)	79
Αβεβαιότητα K _pA	dB(A)	2

Ηλεκτρικό καλώδιο
Τύπος		H07R
		N-F
		3G1,5
		mm2
Αριθμός εξαρτήματος		6.650-
		035.0
Μήκος καλωδίου	m	10

* Με στοιχεία προστασίας της κατηγορίας II Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται.

Προϊόν: Ηλεκτρική σκούπα ξηρής

αναρρόφησης

Προϊόν: Ηλεκτρική σκούπα υγρής και ξηρής

αναρρόφησης

Τύπος: 9.990-xxx

Σχετικές Οδηγίες ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

2011/65/EE

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Εφαρμοσμένα μη εναρμονισμένα πρότυπα

IEC 60335-1

IEC 60335-2-69

Εφαρμοζόμενα εθνικά πρότυπα

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από τη διεύθυνση της εταιρείας.

Υπεύθυνος τεχνικού φακέλου:

A. Haag

Kärcher Industrial Vacuuming GmbH
