ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MS4300.4U DOLMAR

Πριν θέσετε σε λειτουργία τον Βενζνοκίνητο Θαμνοκοπτικό διαβάσετε προσεχτικά το παρόν εγχειρίδιο οδηγιών και εφαρμόσετε αυστηρά τους κανονισμούς ασφαλείας.

Διατηρήστε με προσοχή το εγχειρίδιο οδηγιών!

Önemli

(Πρωτογενείς οδηγίες)

Σας ευχαριστούμε πολύ που αγοράσατε αυτή τη μηχανοκίνητη συσκευή εξωτερικού χώρου της DOLMAR. Βρισκόμαστε στην ευχάριστη θέση να σας συστήσουμε αυτό το προϊόν της DOLMAR, το οποίο είναι το αποτέλεσμα ενός μακρού προγράμματος ανάπτυξης και πολλών χρόνων γνώσεων και εμπειρίας. Παρακαλώ διαβάστε αυτό το φυλλάδιο το οποίο αναφέρεται λεπτομερώς στα διάφορα σημεία που θα επιδείξουν την εξαιρετική του απόδοση. Αυτό θα σας βοηθήσει να αποκτήσετε τα καλύτερα δυνατά αποτελέσματα από αυτό το προϊόν της DOLMAR.

Πίνακας περιεχομένων Σελίδα

Σύμβολα 218

Οδηγίες ασφαλείας ....219

Τεχνικά δεδομένα 223

Καθορισμός εξαρτημάτων ......224

Στερέωση του χερουλιού ....225

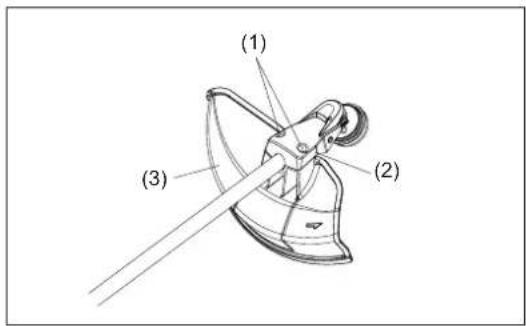

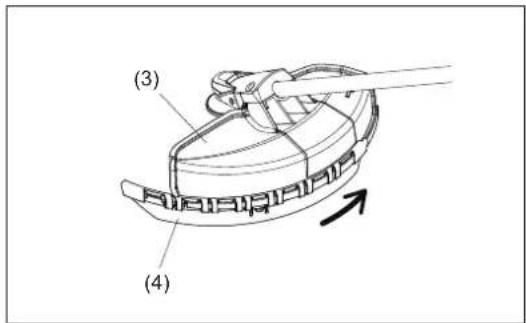

Στερέωση του προφυλακτήρα ......226

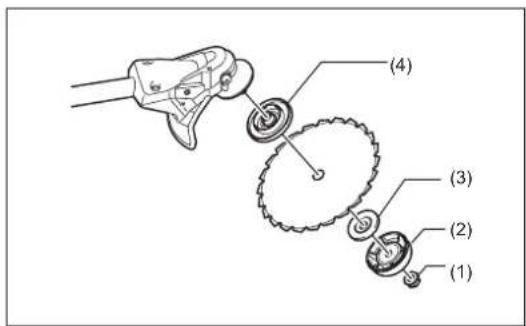

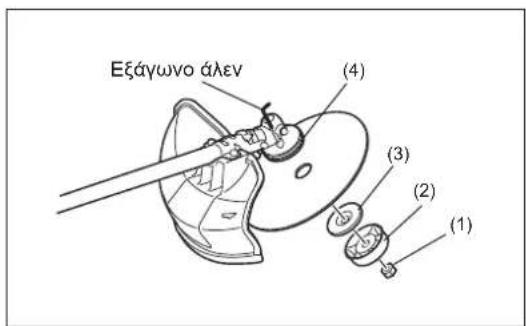

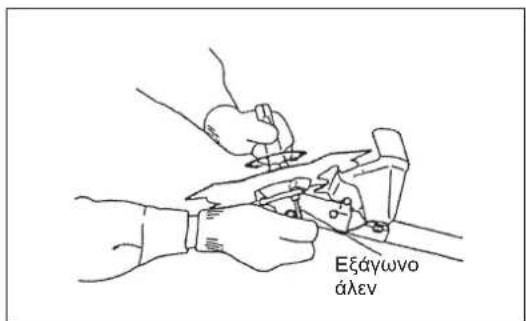

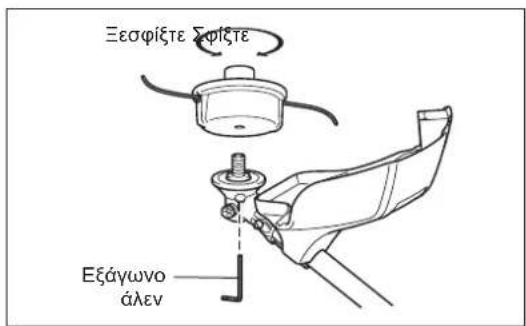

Στερέωση της μεταλλικής λάμας ή της

νάιλον κοπτικής κεφαλής ......228

Πριν από την έναρξη της λειτουργίας ......229

Σωστός χειρισμός του μηχανήματος ....231

Σημεία χειρισμού και τρόπος σταματήματος ......233

Ακόνισμα του κοπτικού εργαλείου ......236

Οδηγίες σέρβις ......239

Αποθήκευση 242

ΣΥΜΒΟΛΑ

Χρειάζεται να προσέξετε τα παρακάτω σύμβολα όταν διαβάζετε το εγχειρίδιο οδηγιών.

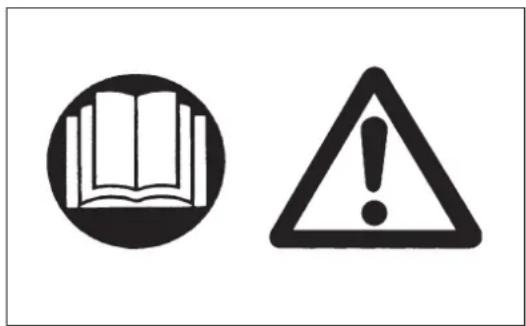

Διαβάστε το εγχειρίδιο οδηγιών και ακολουθήστε τις προειδοποιήσεις και τα μέτρα ασφαλείας!

Δώστε ιδιαίτερη φροντίδα και προσοχή!

Απαγορεύεται!

Διατηρήστε μια απόσταση!

Κίνδυνος εκτίναξης αντικειμένων!

Οπισθολάκτισμα!

Απαγορεύεται το κάπνισμα!

Όχι γυμνές φλόγες!

Πρέπει να φοράτε προστατευτικά γάντια!

Να φοράτε ανθεκτικές μπότες με αντιολισθητικές σόλες. Συνίστανται μπότες ασφαλείας με ενίσχυση στα άκρα των δακτύλων!

Κρατήστε μακριά από την περιοχή εργασίας όλα τα άτομα και τα ζώα!

Φοράτε κράνος και προστατευτικά για τα μάτια και τα αφτιά!

Ανώτερη επιτρεπτή ταχύτητα του εργαλείου

Καύσιμο (Βενζίνη)

Κινητήρας-χειροκίνητη εκκίνηση

Διακοπή έκτακτης ανάγκης

Πρώτες βοήθειες

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΕΚΚΙΝΗΣΗ

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ/ΣΤΑΜΑΤΗΜΑ

ΘΕΣΗ ΚΛΕΙΔΩΜΑΤΟΣ ΤΟΥ ΓΚΑΖΙΟΥ

Γενικές οδηγίες

– Διαβάστε αυτό το εγχειρίδιο οδηγιών για να εξοικειωθείτε με τον χειρισμό της συσκευής. Οι χρήστες οι οποίοι δεν διαθέτουν επαρκή ενημέρωση θα θέσουν σε κίνδυνο τους εαυτούς τους και τους άλλους λόγω του ακατάλληλου χειρισμού.
-Συνιστάται να δανείζετε τη συσκευή μόνο στα άτομα που έχουν αποδεδειγμένη εμπειρία στο χειρισμό της. Πάντοτε να παραδίδετε το εγχειρίδιο οδηγιών.
- Οι χρήστες που το χρησιμοποιούν για πρώτη φορά θα πρέπει να ρωτούν τον μεταπωλητή τους για τις βασικές οδηγίες έτσι ώστε να εξοικειωθούν με το χειρισμό των θαμνοκοπτικών.
- Στα παιδιά και στα νεαρά άτομα κάτω των 18 ετών δεν θα πρέπει να τους επιτρέπεται η χρήση της συσκευής. Τα άτομα με ηλικία πάνω από 16 ετών θα μπορούσαν να χρησιμοποιήσουν την συσκευή για εκπαιδευτικούς σκοπούς, κάτω από την επίβλεψη ενός έμπειρου εκπαιδευτή.
-Χρησιμοποιήστε με τη μεγαλύτερη δυνατή φροντίδα και προσοχή.
- Χειριστείτε μόνο όταν βρίσκεστε σε καλή φυσική κατάσταση. Εκτελέστε όλες τις εργασίες με ηρεμία και προσοχή. Ο χρήστης θεωρείται υπεύθυνος για τους άλλους.
- Ποτέ να μην χρησιμοποιήσετε αυτή τη συσκευή μετά από την κατανάλωση αλκούλ ή φαρμάκων, ή εάν αισθάνεστε κουρασμένοι ή είστε ασθενείς.
-Η εθνική νομοθεσία μπορεί να περιορίζει τη χρήση του μηχανήματος.

Προοριζόμενη χρήση του μηχανήματος

- Η συσκευή αυτή προορίζεται μόνο για την κοπή γρασιδιού, χόρτων, θάμνων και ελαφριάς βλάστησης. Δεν πρέπει να χρησιμοποιηθεί για άλλους σκοπούς όπως κοπή άκρων ή φρακτών επειδή μπορεί να προκαλέσει τραυματισμό.

Προσωπικός προστατευτικός εξοπλισμός

- Ο ρουχισμός που φοράτε θα πρέπει να είναι λειτουργικός και κατάλληλος, δηλαδή να είναι εφαρμοστός αλλά να μην σας παρεμποδίζει. Μην φοράτε κοσμήματα ή ρούχα τα οποία μπορούν να μπλεχτούν μέσα στους θάμνους ή στους βάτους.

-Για την προστασία του τραυματισμού της κεφαλής, των ματιών ή των ποδιών καθώς επίσης και την προστασία της ακοής κατά την λειτουργία, θα πρέπει να χρησιμοποιηθεί ο παρακάτω προστατευτικός εξοπλισμός και ο προστατευτικός ρουχισμός κατά τον χειρισμό της συσκευής.

-Πάντοτε να φοράτε κράνος όπου υπάρχει ο κίνδυνος της πτώσης αντικειμένων. Το κράνος (1) θα πρέπει να ελέγχεται για την ύπαρξη ζημιάς κατά τακτικά χρονικά διαστήματα και θα πρέπει να αντικατασταθεί τουλάχιστον μετά από 5 χρόνια. Χρησιμοποιείτε μόνο εγκεκριμένα προστατευτικά κράνη.

-Η προσωπίδα (2) του κράνους (ή εναλλακτικά προστατευτικά γυαλιά) προστατεύει το πρόσωπο από τα θραύσματα και τις πέτρες που Ίπτανται. Κατά τον χειρισμό, πάντοτε να φοράτε προστατευτικά γυαλιά ή προσωπίδα για την αποφυγή του τραυματισμού των ματιών.

- Φοράτε τον απαραίτητο εξοπλισμό προστασίας έναντι στο θόρυβο για την αποφυγή πρόκλησης βλάβης στην ακοή (προστατευτικά επικαλύμματα αυτιών (3), ωτοασπίδες κτλ.).

- Η φόρμα εργασίας (4) προστατεύει από τις πέτρες και τα θραύσματα που ίπτανται.

Σας συστήνουμε ανεπιφύλακτα την χρήση της φόρμας εργασίας από το χρήστη.

- Τα γάντια (5) αποτελούν μέρος του συνιστώμενου εξοπλισμού και πρέπει πάντοτε να φοριούνται κατά το χειρισμό.

- Κατά τη χρήση της συσκευής, πάντοτε να φοράτε ανθεκτικά παπούτσια (6) με αντιολισθητικές σόλες. Αυτά προστατεύουν έναντι των τραμματισμών και διασφαλίζουν το καλό πάτημα.

Εκκίνηση του θαμνοκοπτικού

-Φροντίστε ώστε να μην υπάρχουν παιδιά ή άλλα άτομα μέσα σε μια απόσταση εργασίας 15 μέτρων (50 ποδιών), επίσης δώστε προσοχή στα οποιαδήποτε ζώα μέσα στην περιοχή εργασίας.
-Πριν από τη χρήση ελέγχετε πάντοτε ότι η συσκευή είναι ασφαλής για εργασία:
Ελέγξτε την ασφάλεια του κοπτικού εργαλείου, το μοχλό του γκαζιού για την ευκολία δράσης και ελέγξτε την κατάλληλη λειτουργικότητα της ασφάλειας του μοχλού του γκαζιού.
– Το κοπτικό εργαλείο δεν πρέπει να περιστρέφεται στο ρελαντί. Εάν έχετε αμφιβολία απευθυνθείτε στον μεταπωλητή σας για τη ρύθμιση. Ελέγξετε τα χερούληα ώστε να είναι καθαρά και ξηρά και δοκιμάστε τη λειτουργία του διακόπτη εκκίνησης/σταματήματος.

Διαγραμματική εικόνα 360° 15 Métra 15m (50 m)

Ξεκινήστε το θαμνοκοπτικό μόνο σύμφωνα με τις οδηγίες.

- Μην χρησιμοποιήσετε οποιεσδήποτε άλλες μεθόδους για να ξεκινήσετε τον κινητήρα!

- Χρησιμοποιήσετε το θαμνοκοπτικό και τα εργαλεία μόνο για τις καθορισμένες εφαρμογές.

-Ξεκινήστε τον κινητήρα μόνο αφότου ολοκληρωθεί πλήρως η συναρμολόγηση. Η λειτουργία της συσκευής επιτρέπεται μόνο αφότου συνδεθούν όλα τα κατάλληλα εξαρτήματα!

- Πριν το ξεκίνημα, βεβαιωθείτε ότι το κοπτικό εργαλείο δεν βρίσκεται σε επαφή με σκληρά αντικείμενα όπως κλαδιά, πέτρες κτλ επειδή το κοπτικό εργαλείο θα περιστραφεί κατά την εκκίνηση.

- Ο κινητήρας σβήνει αμέσως στην περίπτωση που συμβούν μηχανικά προβλήματα.

-Εάν το κοπτικό εργαλείο χτυπήσει πέτρες ή άλλα σκληρά αντικείμενα, αμέσως κλείστε τον κινητήρα και επιθεωρήστε το κοπτικό εργαλείο.

- Επιθεωρείτε το κοπτικό εργαλείο για ζημιά ανά τακτά και σύντομα διαστήματα (διάγνωση λεπτών ρωγμών χρησιμοποιώντας το τεστ ήχου που παράγεται από την κρούση).

- Εάν η συσκευή χτυπήσει δυνατά κατά την πτώση, ελέγξετε την κατάσταση πριν συνεχίσετε την εργασία. Ελέγξετε το σύστημα καυσίμου για ύπαρξη διαρροής καυσίμου αλλά και τα χειριστήρια και τις διατάξεις ασφαλείας για ύπαρξη δυσλειτουργίας. Εάν υπάρχει οποιαδήποτε ζημιά ή αν έχετε αμφιβολίες, επικοινωνήστε με το δικό μας εξουσιοδοτημένο κέντρο εξυπηρέτησης για επιθεώρηση και επισκευή.

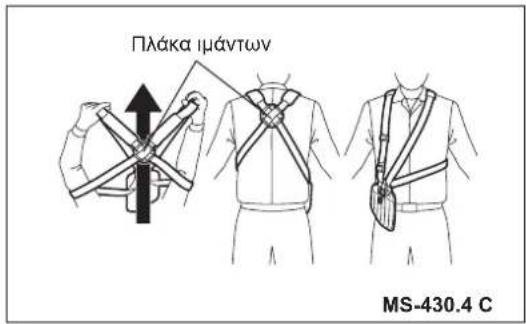

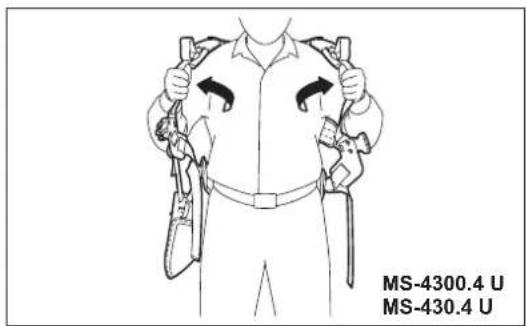

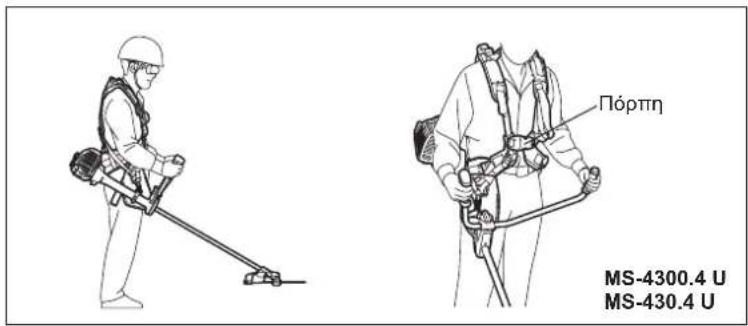

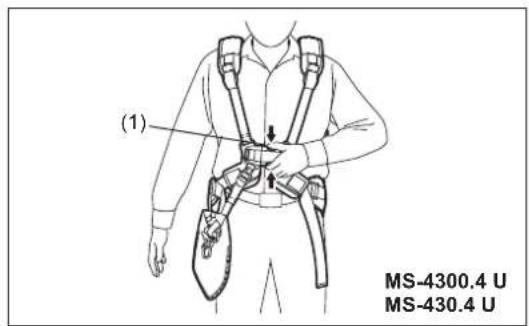

- Να χειρίζεστε τη συσκευή μόνο έχοντας συνδεδεμένο τον ιμάντα ώμου, ο οποίος θα πρέπει να προσαρμόζεται κατάλληλα πριν θέσετε σε λειτουργία το θαμνοκοπτικό. Είναι σημαντικό να προσαρμόζετε τον ιμάντα ώμου ανάλογα με το σωματικό μέγεθος του χρήστη για να μην είναι κουραστική η χρήση. Ποτέ να μην κρατάτε τον κόφτη με το ένα χέρι κατά την χρήση.

- Κατά την χρήση, πάντοτε να κρατάτε το θαμνοκοπτικό με τα δυο σας χέρια. Πάντοτε να έχετε ένα ασφαλές πάτημα.

- Να χειρίζεστε τη συσκευή με τέτοιο τρόπο ώστε να αποφεύγετε την εισπνοή των καισαερίων. Ποτέ να μην λειτουργήσετε τον κινητήρα σε κλειστά δωμάτια (υπάρχει κίνδυνος δηλητηρίασης από αέρια). Το μονοξείδιο του άνθρακα είναι ένα άσσμο αέριο.

- Σβήνετε τον κινητήρα όταν σταματάτε κατά την ανάπαυση και όταν παραμένει η συσκευή χωρίς επίβλεψη, και τοποθετήστε τη σε ένα ασφαλή χώρο για την αποφυγή πρόκλησης κινδύνου σε άλλους ή ζημιάς στο μηχάνημα.

- Ποτέ να μην τοποθετείτε το θαμνοκοπτικό όταν είναι ζεστό πάνω σε ξερά χόρτα ή πάνω σε άλλα εύφλεκτα υλικά.

-Πάντοτε να εγκαθιστάτε τον εγκεκριμένο προφυλακτήρα του κοπτικού εργαλείου πάνω στη συσκευή πριν την εκκίνηση του κινητήρα. Διαφορετικά η επαφή με το κοπτικό εργαλείο μπορεί να προκαλέσει σοβαρό τραυματισμό.

- Όλα τα προστατευτικά συγκροτήματα και προφυλακτήρες που παρέχονται με το μηχάνημα πρέπει να χρησιμοποιούνται κατά τη λειτουργία.

- Ποτέ να μην χειρίζεστε τον κινητήρα με ένα σιγαστήρα της εξάτμισης που έχει πάθει ζημιά.

-Κλείστε τον κινητήρα κατά την μεταφορά.

- Κατά την μεταφορά της συσκευής, πάντοτε να τοποθετείτε το κάλυμμα στη μεταλλική λάμα.

- Διασφαλίστε την ασφαλή τοποθέτηση της συσκευής κατά την μεταφορά με autokίνητο για την αποφυγή της διαρροής καισίμου.

- Κατά την μεταφορά, διασφαλίστε ότι το ρεζερβουάρ καυσίμου είναι εντελώς άδειο. - Κατά την εκφόρτωση της συσκευής από την καρότσα, ποτέ να μην ρίξετε κατω τον κινητήρα στο έδαφος επειδή αν το κάνετε αυτό μπορεί να προκληθεί σσβαρή βλάβη στο ρεζερβουάρ καυσίμου.

-Εκτός από την περίπτωση της έκτακτης ανάγκης, ποτέ να μην ρίξετε ή να πετάξετε τη συσκευή στο έδαφος επειδή αν το κάνετε αυτό μπορεί να προκληθεί σοβαρή ζημιά στη συσκευή.

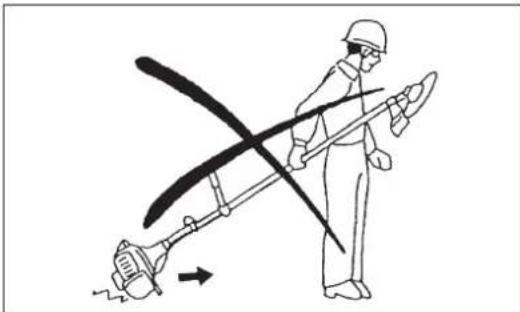

-Θυμηθείτε να σηκώνετε ολόκληρο τον κινητήρα από το έδαφος όταν μετακινείτε τη συσκευή. Το σύρσιμο του ρεζερβουάρ καυσίμου είναι πολύ επικίνδυνο και θα προκαλέσει ζημιά και διαρροή καυσίμου, προκαλώντας πιθανόν την πυρκαγιά.

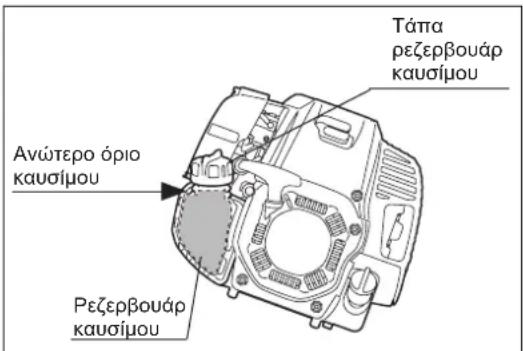

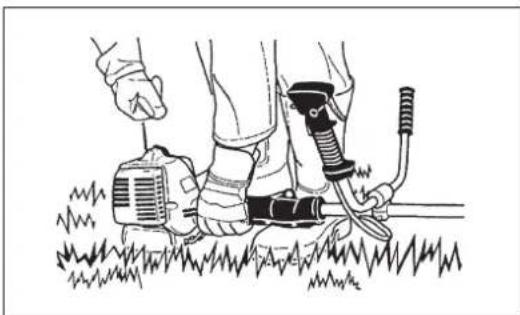

Ανεφοδιασμός

- Κατά τον ανεφοδιασμό καυσίμου σβήστε τον κινητήρα, να είστε μακριά από τις γυμνές φλόγες και να μην καπνίζετε.

-Αποφύγετε την επαφή του δέρματος με προϊόντα ορικτών λαδιών. Μην εισπνέετε τον ατμό του καυσίμου. Πάντοτε να φοράτε προστατευτικά γάντια κατά τον ανεφοδιασμό καυσίμου. Αλλάζετε και καθαρίζετε τον προστατευτικό ρουχισμό σε τακτικά διαστήματα.

- Δώστε προσοχή ώστε να μην ρίξετε κάτω καύσιμο ή λάδια για την αποφυγή της ρύπανσης του εδάφους (προστασία του περιβάλλοντος). Καθαρίστε το θαμνοκοπτικό αμέσως αν πέσει πάνω του καύσιμο.

- Αποφύγετε την οποιαδήποτε επαφή του καυσίμου με τα ρούχα σας. Αλλάξτε το ρουχισμό σας αμέσως μετά την πτώση του καυσίμου επάνω του (για την αποφυγή της πρόκλησης φωτιάς στα ρούχα σας).

- Επίθεωρείστε την τάπα του καυσίμου ανά τακτά διαστήματα για να διασφαλίσετε ότι μπορεί να στερεωθεί σταθερά και ότι δεν παρουσιάζει διαρροή.

- Προσεκτικά σφίξτε την τάπα του ρεζερβουάρ καυσίμου. Αλλάξτε θέση για την εκκίνηση του κινητήρα (τουλάχιστον 3 μέτρα μακριά από τον χώρο του ανεφοδιασμού).

-Ποτέ να μην ανεφοδιάζετε σε κλειστά δωμάτια. Οι ατμοί του καυσίμου συσσωρεύονται στο επίπεδο του εδάφους (κίνδυνος εκρήξεων).

- Να μεταφέρετε και να αποθηκεύετε το καύσιμο σε κατάλληλα δοχεία. Φροντίστε ώστε το αποθηκευμένο καύσιμο να μην είναι προσβάσιμο στα παιδιά.

STOP • Παύση • Metaφορά • Ανεφοδιασμός • Συντήρηση • Αντικατάσταση εργαλείου

B 3 μέτρα

Μέθοδος λειτουργίας

-Χρησιμοποιήστε μόνο κάτω από καλό φωτισμό και ορατότητα. Κατά τη διάρκεια της εποχής του χειμώνα δώστε προσοχή στις περιοχές που είναι υγρές και γλιστρούν, στον πάγο και στο χιόνι (κίνδυνος ολισθηρότητας). Πάντοτε να έχετε ένα ασφαλές πάτημα.

-Ποτέ μην κόβετε επάνω από το ύψος της μέσης σας.

-Ποτέ να μην στέκεστε πάνω σε μια σκάλα.

• Ποτέ να μην σκαρφαλώνετε σε δέντρα για να εκτελέσετε εργασίες κοπής. -Ποτέ να μην εργάζεστε πάνω σε ασταθείς επιφάνειες.
  – Αφαιρέστε την άμμο, τις πέτρες, τα καρφιά κτλ που βρίσκονται μέσα στο εύρος της περιοχής εργασίας. Τα ξένα στοιχεία μπορεί να προκαλέσουν ζημιά στο κοπτικό εργαλείο και να δημιουργήσουν επικίνδυνα οπισθολακτίσματα.
• Πριν το ξεκίνημα της κοπής, το κοπτικό εργαλείο θα πρέπει να έχει αποκτήσει την πλήρη ταχύτητα λειτουργίας.
• Κατά τη χρήση μεταλλικών λαμών, ταλαντεύστε ομοιόμορφα το εργαλείο κάνοντας μισό κύκλο από δεξιά προς τα αριστερά, σαν να χρησιμοποιείτε ένα δρεπάνι. Αν γρασίδι ή κλαδιά μπλεχτούν μεταξύ του κοπτικού εργαλείου και του προφυλακτήρα, να σταματάτε πάντοτε τον κινητήρα πριν από τον καθαρισμό. Διαφορετικά η ακούσια περιστροφή της λάμας μπορεί να προκαλέσει σοβαρό τραυματισμό.
• Ξεκουραστείτε για να μην χάσετε τον έλεγχο λόγω κούρασης. Σας συνιστούμε να κάνετε 10 έως 20 λεπτά διάλειμμα κάθε ώρα.

Κοπτικά εργαλεία

-Χρησιμοποιήστε ένα κατάλληλο κοπτικό εργαλείο για την εργασία που πρόκειται να κάνετε.

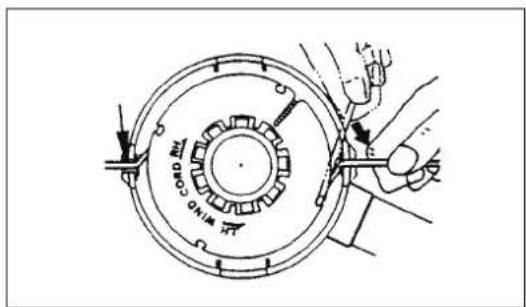

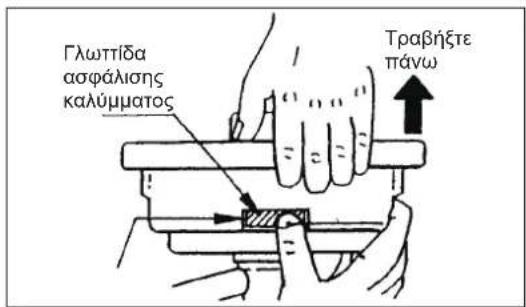

Οι νάιλον κοπτικές κεφαλές (κεφαλές κοπής μεσινέζας) είναι κατάλληλες για το κόψιμο γρασιδιού.

Οι μεταλλικές λάμες είναι κατάλληλες για την κοπή χόρτων, υψηλού γρασιδιού, θάμνων, δενδρυλλίων, χαμηλής βλάστησης, συστάδων φυτών, και των παρομοίων.

Ποτέ να μην χρησιμοποιήστε άλλες λάμες συμπεριλαμβανομένων των μεταλλικών περιστροφικών αλυσίδων πολλαπλών τμημάτων και των αλωνιστικών λαμών. Διαφορετικά μπορεί να προκληθεί σοβαρός τραυματισμός.

- Κατά τη χρήση μεταλλικών λαμών, αποφύγετε το “οπισθολάκτισμα” και να είστε πάντοτε προετοιμασμένοι για ένα αναπάντεχο οπισθολάκτισμα. Δείτε την ενότητα “Οπισθολάκτισμα” και “Αποφυγή οπισθολακτίσματος.”

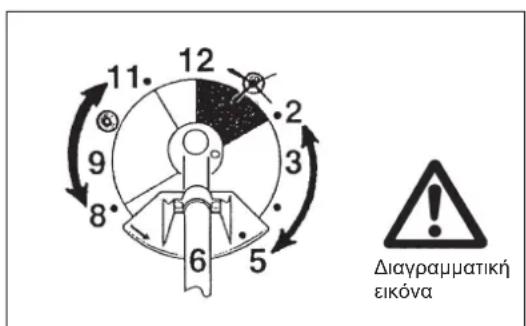

Οπισθολάκτισμα (κλώτσημα λάμας)

-Το οπισθολάκτισμα (κλώτσημα λάμας) είναι μια απότομη αντίδραση σε μια σφιγμένη ή κολλημένη μεταλλική λάμα. Μόλις συμβεί αυτό, η συσκευή ρίχνεται στα πλάγια ή προς τον χειριστή σε μεγάλη δύναμη και μπορεί να προκαλέσει σοβαρό τραυματισμό.

- Το οπισθολάκτισμα εμφανίζεται ίδιαίτερα κατά την χρήση του τμήματος της λάμας των 12 και 2 “ωρών” πάνω σε στερεά, θάμνους και δέντρα με διάμετρο 3 cm ή μεγαλύτερη.

-Για την αποφυγή οπισθολακτίσματος:

• Χρησιμοποιήσετε το τμήμα μεταξύ των 8 και 11 "ωρών".
• Ποτέ μην χρησιμοποιήσετε το τμήμα μεταξύ των 12 και 2 “ωρών”.
• Ποτέ μην χρήσιμοποιείται το τμήμα μεταξύ των 11 και 12 “ωρών” και το τμήμα μεταξύ των 2 και 5 “ωρών”, εκτός και αν ο χειριστής είναι καλά εκπαιδευμένος και έμπειρος και το κάνει με δική του ευθύνη.
• Ποτέ να μην χρησιμοποιήσετε μεταλλικές λάμες κοντά σε συμπαγή αντικείμενα όπως φράχτες, τοίχους, κορμούς δέντρων και πέτρες.
• Ποτέ να μην χρησιμοποιείτε τις μεταλλικές λάμες κάθετα, για εργασίες όπως το κλάδεμα και την κοπή των άκρων των φρακτών.

Δόνηση

- Τα άτομα με κακό κυκλοφορικό σύστημα τα οποία εκτίθενται σε υπερβολικούς κραδασμούς μπορεί να παρουσιάσουν βλάβη στα αιμοφόρα αγγεία ή στο νευρικό σύστημα. Οι κραδασμοί ενδέχεται να προκαλέσουν τα ακόλουθα συμπτώματα στα δάχτυλα, τα χέρια ή τους καρπούς: "Κοίμισμα" (μούδιασμα), μυρμήγκιασμα, πόνο, σουβλιές, αλλαγή χρώματος ή υφής του δέρματος. Εάν έχετε οποιαδήποτε από αυτά τα συμπτώματα, επισκεφτείτε ένα γιατρό!

-Για την ελάπτωση του κινδύνου της “ασθένειας των άσπρων δακτύλων”, διατηρήστε τα χέρια σας ζεστά κατά την λειτουργία και διατηρήστε σε καλή κατάσταση τη συσκευή και τα εξαρτήματα.

Οδηγίες συντήρησης

- Επισκευάζετε τη συσκευή σας στο δικό μας εξουσιοδοτημένο κέντρο σέρβις, χρησιμοποιώντας πάντοτε αυθεντικά ανταλλακτικά. Η λανθασμένη επισκευή και η φτωχή συντήρηση μπορεί να μειώσει την διάρκεια της ωφέλιμης ζωής της συσκευής και να αυξήσει τον κίνδύνο αυχημάτων.

—Η κατάσταση του κόφτη, Ιδιαίτερα του κοπτικού εργαλείου, των προστατευτικών συσκευών και επίσης του ιμάντα του ώμου θα πρέπει να ελέγχεται πριν από την έναρξη της εργασίας. Ιδιαίτερη προσοχή πρέπει επίσης να δίνεται στις μεταλλικές λάμες οι οποίες πρέπει να είναι σωστά ακονισμένες.

-Κλείστε τον κινητήρα και αφαιρέστε το σύνδεσμο του μπουζί κατά την αντικατάσταση ή το ακόνισμα των κοπτικών εργαλείων και επίσης κατά τον καθαρισμό του κόφτη ή του κοπτικού εργαλείου.

Προσοχή: Οπισθολάκτισμα 12 2 Διαγραμματική εικόνα

12 11 2 3 9 8 6 5 Διαγραμματική εικόνα

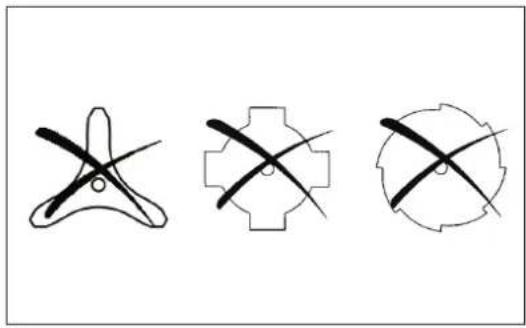

Ποτέ να μην ισιώνετε ή να συγκολλάτε κατεστραμμένα κοπτικά εργαλεία.

-Δώστε προσοχή στο περιβάλλον. Αποφύγετε την άσκοπη λειτουργία του γκαζιού για λιγότερη ρύπανση και εκπομπές θορύβου. Ρυθμίστε το καρμπυρατέρ σωστά.

• Καθαρίζετε τη συσκευή ανά τακτά διαστήματα και ελέγχετε ότι όλες οι βίδες και τα παξιμάδια είναι καλά σφιγμένα.

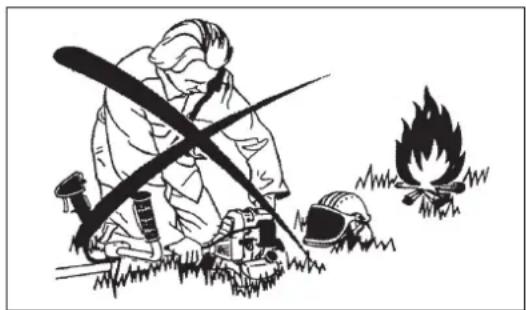

• Ποτέ να μην κάνετε τη συντήρηση ή την αποθήκευση της συσκευής κοντά σε γυμνές φλόγες.
• Πάντοτε να αποθηκεύετε τη συσκευή σε κλειδωμένα δωμάτια με άδειο το ρεζερβουάρ καυσίμου.
  -Κατά το καθάρισμα, τη συντήρηση και την αποθήκευση της συσκευής, πάντοτε να συνδέετε το κάλυμμα στη μεταλλική λάμα.

Τηρήστε τις σχετικές οδηγίες αποτροπής ατυχήματος που εκδίδονται από τις σχετικές εμπορικές ενώσεις και από τις ασφαλιστικές εταιρίες. Μην εκτελέσετε καμιά τροποποίηση στη συσκευή επειδή αυτό θα θέσει σε κίνδυνο την ασφάλειά σας.

Η εκτέλεση των εργασιών συντήρησης και επισκευής από το χρήστη περιορίζονται στις δραστηριότητες που περιγράφονται στο εγχειρίδιο οδηγιών. Όλες οι άλλες εργασίες πρέττει να γίνονται από ένα εξουσιοδοτημένο αντιπρόσωπο του σέρβις. Χρησιμοποιήστε μόνο τα αυθεντικά ανταλλακτικά και αξεσουάρ που διατίθενται και παρέχονται από τη DOLMAR.

Η χρήση μη εγκεκριμένων εξαρτημάτων και εργαλείων συνεπάγεται τον αυξημένο κίνδυνο ατυχημάτων.

Η DOLMAR δεν θα δεχθεί την οποιαδήποτε ευθύνη για ατυχήματα ή φθορά που προκλήθηκε από τη χρήση μη εγκεκριμένων κοπτικών εργαλείων και συσκευών στερέωσης των κοπτικών εργαλείων ή αξεσουάρ.

Πρώτες βοήθειες

Για την περίπτωση ατυχήματος, φροντίστε να υπάρχει διαθέσιμο ένα κουτί πρώτων βοηθειών στην περιοχή όπου εκτελούνται οι εργασίες κοπής. Αντικαταστήσε αμέσως το οποιοδήποτε αντικείμενο που πάρθηκε από το κουτί των πρώτων βοηθειών.

Όταν ζητάτε βοήθεια, παρακαλώ παράσχετε τις ακόλουθες πληροφορίες:

-Τόπος του ατυχήματος
-Τι συνέβη
-Αριθμός τραυματισμένων ατόμων
-Είδος των τραυμάτων
-Το όνομά σας

ΕΚ Δήλωση συμμόρφωσης

Για τις ευρωπαϊκές χώρες μόνο

Η δήλωση συμμόρφωσης ΕΚ περιλαμβάνεται ως παράρτημα Α σε αυτό το εγχειρίδιο οδηγιών.

TEXNIKA ΔΕΔΟΜΕΝΑ MS-4300.4 U, MS-430.4 U, MS-430.4 C

Μοντέλο MS-4300.4 U MS-430.4 U MS-430.4 C
Τύπος χερουλιού Χερούλι ποδηλάτου Χερούλι ποδηλάτου							Χερούλι σε σχήμα βρόγχου
Διαστάσεις: μήκος x πλάτος x ύψος (χωρίς το κοπτικό εργαλείο) mm				1.812 x 618 x 528	1.812 x 635 x 460		1.812 x 339 x 250
Βάρος (χωρίς πλαστικό προφυλακτήρα και κοπτικό εργαλείο) kg8,6 8,3				7,9
Όγκος (ρεζερβουάρ καυσίμου) L 0,6
Όγκος (ρεζερβουάρ λαδιού) L 0,1
Εκτόπισμα κινητήρα cm3				43,0
Μέγιστη απόδοση κινητήρα kW				1,5 στα 7.500 min-1
Ταχύτητα κινητήρα στη συνιστώμενη μέγιστη ταχύτητα του άξονα min-1				10.500
Μέγιστη ταχύτητα του άξονα (αντίστοιχη) min-1				7.200
Ταχύτητα ρελαντί min-1				3.000
Ταχύτητα εμπλοκής συμπλέκτη min-1				4.000
Καρμπιρατέρ				Τύπου διαφράγματος
Σύστημα ανάφλεξης				Χωρίς επαφή, μαγνητικού τύπου

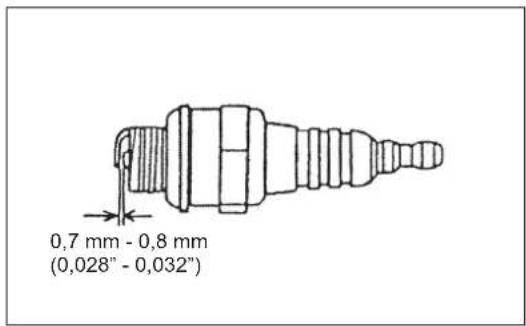

Μπουζί τύπος NGK CMR6A
Διάκενο ηλεκτροδίων mm				0,7 - 0,8
				ΚΟΠΤΙΚΗ ΛΑΜΑ	ΝΑΪΛΟΝ ΚΟΠΤΙΚΗ ΚΕΦΑΛΗ	ΚΟΠΤΙΚΗ ΛΑΜΑ	ΝΑΪΛΟΝ ΚΟΠΤΙΚΗ ΚΕΦΑΛΗ	ΚΟΠΤΙΚΗ ΛΑΜΑ	ΝΑΪΛΟΝ ΚΟΠΤΙΚΗ ΚΕΦΑΛΗ
Δόνηση σύμφωνα με το ISO 22867	Δεξιό χερούλι (Πίσω λαβή)	ahveq m/s2		2,2	2,5	3,1	4,0	4,2	2,6
		Αβεβαιότητα K m/s2		0,5	0,3	0,5	0,7	1,1	0,7
	Αριστερό χερούλι (Μπροστινή λαβή)	ahveq m/s2		1,7	2,6	4,8	5,0	3,8	3,7
		Αβεβαιότητα K m/s2		0,5	1,3	2,9	0,6	1,0	1,4
Στάθμη ηχητικής πίεσης αντιπροσωπτευτική του ISO 22868		LPAeq dBA		92,4	99,8	91,2	99,1	92,8	94,9
		Αβεβαιότητα K dBA		1,8	1,0	2,2	1,3	1,6	2,1
Στάθμη ηχητικής ισχύος αντιπροσωπτευτική του ISO 22868		LWAeq dBA		104,8 114,3	106,0	113,8 106,4	110,7
		Αβεβαιότητα K dBA		1,8	1,5	1,1	1,1	1,5	1,2
Καύσιμο				Βενζίνη αυτοκινήτου (βενζίνη)
Λάδι κινητήρα				Λάδι κατηγορίας API κλάσης SF ή υψηλότερης ή λάδι 10W-30 του SAE (λάδι 4-χρονου κινητήρα)
Κοπτικά εργαλεία (διάμετρος κοπτικής λάμας) mm				305 (με τρεις λάμες)
Σχέση μετάδοσης				13/19

MS-430.4 CMS-4300.4 U

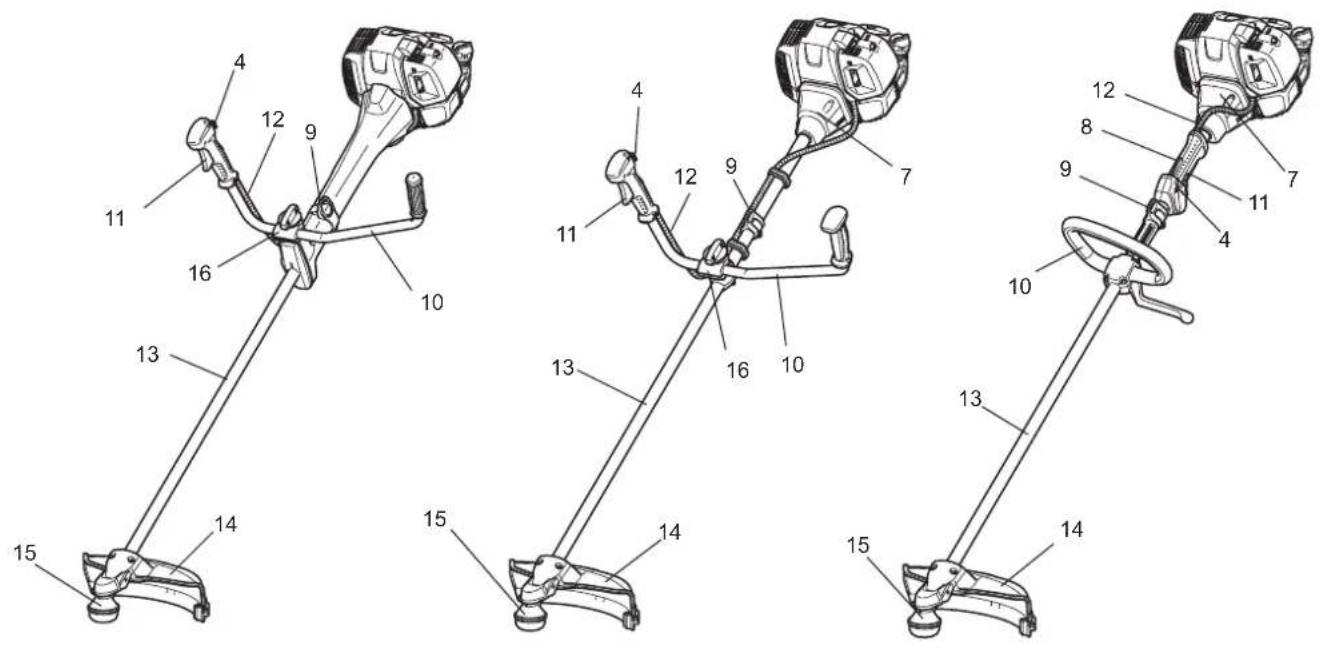

GRKAΘΟΡΙΣΜΟΣ ΕΞΑΡΤΗΜΑΤΩΝ
1Ρεζερβουάρ καυσίμου
2Εκκινητήρας ανατύλιξης
3Φίλτρο αέρα
4	I-Ο και διακόπτης κλειδώματος γκαζιού (ανοικτός/κλειστός)
5Μπουζί
6Σιγαστήρας εξάτμισης
7Θήκη συμπλέκτη
8Πίσω λαβή

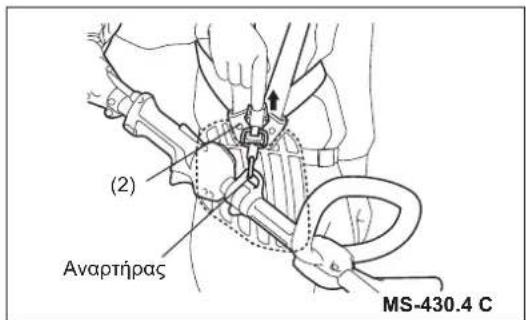

9Αναρτήρας
10 Χερούλι
11Μοχλός γκαζιού
12Καλώδιο χειρισμού
13Αξονας
14	Προφυλακτήρας(Προφυλακτήρας κοπτικού εργαλείου)
15Κιβώτιο ταχυτήτων/Κιβώτιο κεφαλής
16Στήριγμα χερουλιού
17Ταπα ρεζερβουάρ καυσίμου
18Λαβή εκκινητήρα
19Σωλήνας εξάτμισης

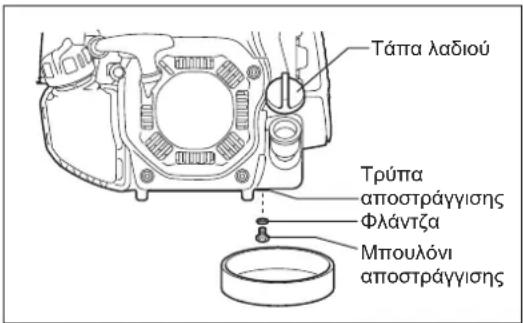

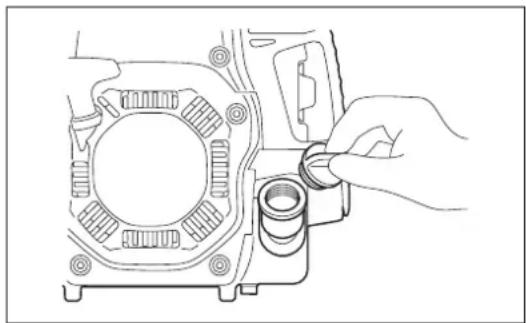

20 Τάπτα λαδιού

ΣΤΕΡΕΩΣΗ ΤΟΥ ΧΕΡΟΥΛΙΟΥ

ΠΡΟΣΟΧΗ: Πριν κάνετε την οποιαδήποτε εργασία πάνω στη συσκευή, πάντοτε να σταματάτε τον κινητήρα και να αποσυνδέετε το σύνδεσμο του μπουζί από το μπουζί.

Να φοράτε πάντα προστατευτικά γάντια!

ΠΡΟΣΟΧΗ: Να ξεκινάτε τον κινητήρα μόνο αφότου τον έχετε συναρμολογήσει εντελώς.

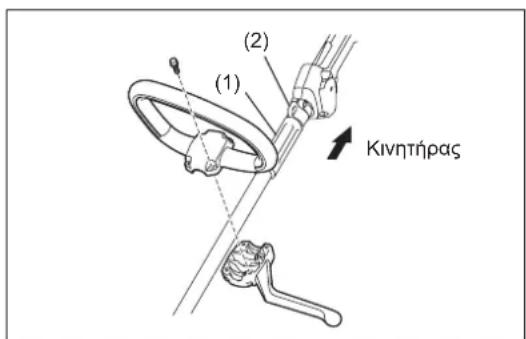

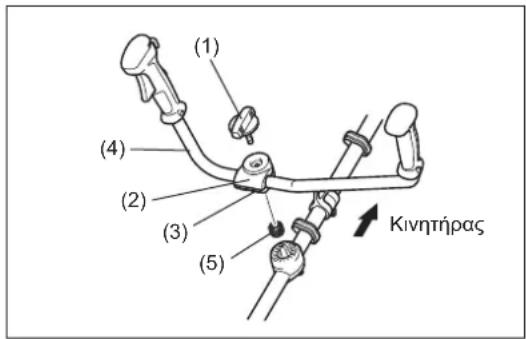

1. Για τα μοντέλα MS-4300.4 U, MS-430.4 U (με λαβή στερεού τύπου)

Εισάγετε τον άξονα του χερουλιού μέσα στη λαβή όπως δείχνεται. Ευθυγραμμίστε την τρύπα της βίδας στη λαβή με αυτή του άξονα. Σφίξτε γερά τη βίδα.

-Ξεσφίξετε το κουμπί (1).
- Τοποθετήστε το χερούλι (4) μεταξύ του σφικτήρα του χερουλιού (2) και του στηρίγματος του χερουλιού (3).
– Προσαρμόστε το χερούλι (4) κατά μια γωνία που παρέχει μια βολική θέση εργασίας και στη συνέχεια στερεώστε το καλά σφίγγοντας με το χέρι το κουμπί (1).

ΠΡΟΣΟΧΗ: Μην ξεχάσετε να στερεώσετε το ελατήριο (5).

2. Για τα μοντέλα MS-4300.4 U, MS-430.4 U (με λαβή ξεχωριστού τύπου) (εξαρτάται από τη χώρα)

Εισάγετε τον άξονα του χερουλιού μέσα στη λαβή όπως δείχνεται. Ευθυγραμμίστε την τρύπα της βίδας στη λαβή με αυτή του άξονα. Σφίξτε γερά τη βίδα.

-Τοποθετήστε το χερούλι με το μοχλό του γκαζιού πάνω στο στήριγμα χερουλιού στη δεξιά πλευρά (κρατείται από το δεξιό χέρι) και το άλλο στην αριστερή πλευρά.
-Τοποθετήστε το άκρο του χερουλιού στην αυλάκωση του στηρίγματος χερουλιού και προσωρινά στερεώστε την πάνω πλευρά (1) του στηρίγματος χερουλιού με τα τέσσερα μπουλόνια M5 x 25 (2).
- Προσαρμόστε το χερούλι υπό μια γωνία για εύκολο χειρισμό και σφίξτε το μπουλόνι (2) ομοιόμορφα στη δεξιά και αριστερή πλευρά.

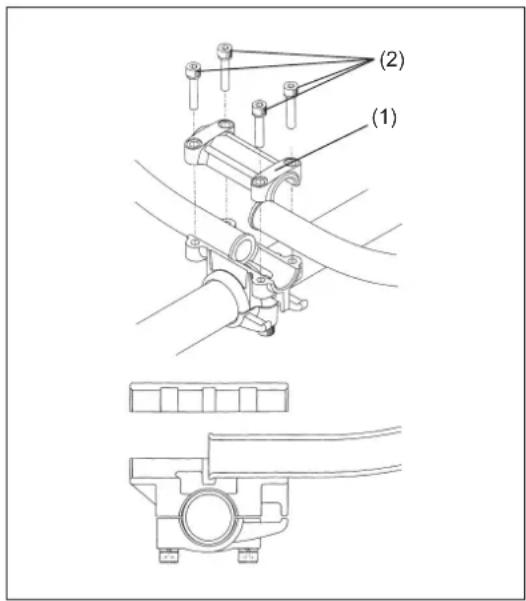

3. Για το μοντέλο MS-430.4 C

-Στερεώστε το χερούλι σχήματος βρόγχου πάνω στον άξονα με τέσσερις βίδες.
–Για να διατηρήσετε τη σωστή απόσταση μεταξύ των λαβών, τοποθετήστε το διαχωριστικό (1) μεταξύ του χερουλιού σχήματος βρόγχου και του αναρτήρα (2).

Λαβή Βίδα Χερούλι

(1) (4) (2) (3) (5) Κινητήρας

(1) (2)

(1) (2) Κινητήρας

ΣΤΕΡΕΩΣΗ ΤΟΥ ΠΡΟΦΥΛΑΚΤΗΡΑ

Για εναρμόνιση με τις διατάξεις ασφαλείας, πρέπει να χρησιμοποιηθούν μόνο οι συνδυασμοί εργαλείου/ προφυλακτήρα που αναφέρονται στον πίνακα.

Βεβαιωθείτε ότι χρησιμοποιείτε γνήσιες μεταλλικές λάμες (συμπεριλαμβανομένων του πριονόδισκου και της κοπτικής λάμας) ή νάιλον κοπτική κεφαλή της DOLMAR.

-Η μεταλλική λάμα πρέπει πάντοτε να είναι καλά γυαλισμένη και χωρίς ρωγμές ή σπασίματα. Εάν η μεταλλική λάμα χτυπήσει μια πέτρα κατά τη λειτουργία, σταματήστε τον κινητήρα και ελέγξετε αμέσως τη λάμα.

-Γυαλίστε ή αντικαταστήστε την μεταλλική λάμα κάθε τρεις ώρες λειτουργίας.

-Εάν η νάιλον κοπτική κεφαλή χτυπήσει μια πέτρα κατά τη λειτουργία, σταματήστε τον κινητήρα και ελέγξετε αμέσως την νάιλον κοπτική κεφαλή.

ΠΡΟΣΟΧΗ: Ο κατάλληλος προφυλακτήρας πρέπει πάντοτε να εγκαθίσταται για την δική σας ασφάλεια και για την συμμόρφωση με τους κανονισμούς πρόληψης ατυχήματος.

Δεν επιτρέπεται η χρήση της συσκευής χωρίς την τοποθέτηση του προφυλακτήρα.

Η εξωτερική διάμετρος της κοπτικής λάμας πρέπει να είναι 300 mm (12") ή μικρότερη. Ποτέ να μην χρησιμοποιήσετε λάμες που υπερβαίνουν τα 300 mm (12") σε εξωτερική διάμετρο.

Χρησιμοποιήστε ένα προφυλακτήρα πριονόδισκου 200 mm μόνο όταν χρησιμοποιείτε πριονόδισκο 200 mm.

Χρησιμοποιήστε ένα προφυλακτήρα πριονόδισκου 225 mm μόνο όταν χρησιμοποιείτε πριονόδισκο 225 mm.

Μην κάνετε χρήση άλλου συνδυασμού όταν χρησιμοποιείτε τον πριονόδισκο.

ΣΗΜΕΙΩΣΗ: Ο πρότυπος συνδυασμός κοπτικών εργαλείων διαφέρει από επαρχία σε επαρχία.

ΣΗΜΕΙΩΣΗ: Κατά τη χρήση αυτού του προφυλακτήρα στο Μοντέλο MS-430.4 C σε συνδυασμό με τις νάιλον κοπτικές κεφαλές (B&F Z5L ή B&F Eco6L), χρησιμοποιήστε τη ροδέλα ισορροπίας (P/N:326755*2) μεταξύ της ροδέλας υποδοχής και της νάιλον κοπτικής κεφαλής. (Δείτε τη σελίδα 228 ως αναφορά για τη στερέωση.)

Κοπτική λάμα

Προφυλακτήρας για μεταλλικές λάμες

Προφυλακτήρας για τον πριονόδισκο 200 mm

Προφυλακτήρας για τον πριονόδισκο 225 mm

Νάλον κοπτική κεφαλή

Προφυλακτήρας για νάιλον κοπτική κεφαλή

Προφυλακτήρας για νάιλον κοπτική κεφαλή

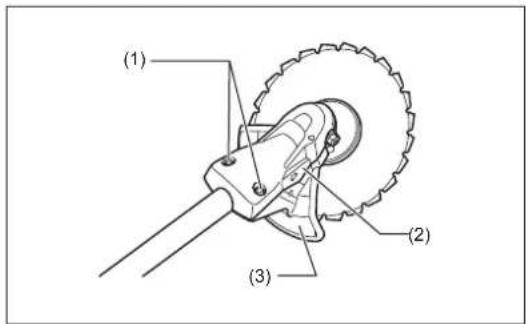

- Κατά τη χρήση της μεταλλικής λάμας, στερεώστε τον προφυλακτήρα (3) στο σφικτήρα (2) με δυο μπουλόνια (1).

ΣΗΜΕΙΩΣΗ: Σφίξτε τα μπουλόνια δεξιά και αριστερά ομοιόμορφα έτσι ώστε το διάκενο μεταξύ του σφικτήρα (2) και του προφυλακτήρα (3) να είναι σταθερό.

Διαφορετικά, ο προφυλακτήρας μερικές φορές μπορεί να μην λειτουργήσει με τον καθορισμένο τρόπο.

(1) (2) (3)

(1) (2) (3)

- Στις περιπτώσεις που πρόκειται να χρησιμοποιθεί ο κόφτης του νάιλον νήματος, φροντίστε να στερεώσετε τον προφυλακτήρα του κόφτη του νάιλον νήματος (4) πάνω στον προφυλακτήρα της μεταλλικής λάμας (3).

-Στερεώστε τον προφυλακτήρα του κόφτη του νάιλον νήματος (4) σπρώχνοντάς τον στη θέση του από την πλευρά του προφυλακτήρα της μεταλλικής λάμας (3) όπως φαίνεται.

- Αφαιρέστε την ταινία που είναι κολλημένη στον κόφτη, η οποία κόβει το νάιλον νήμα, από τον προφυλακτήρα του κόφτη του νάιλον νήματος (4).

ΠΡΟΣΟΧΗ: Βεβαιωθείτε να σπρώξετε προς τα μέσα τον προφυλακτήρα του κόφτη του νάιον νήματος (4) έως ότου εισχωρήσει πλήρως. Φροντίστε να μην τραυματιστείτε πάνω στον κόφτη κόβοντας το νάιον νήμα.

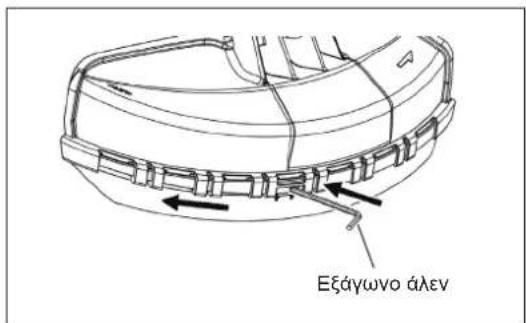

– Για να αφαιρέσετε του προφυλακτήρα του κόφτη του νάιλον νήματος (4), τοποθετήστε ένα εξάγωνο άλεν μέσα στην εγκοπή στο προφυλακτήρα της μεταλλικής λάμας (3), σπρώξτε το μέσα καθώς σύρετε τον προφυλακτήρα του κόφτη του νάιλον νήματος (4).

(3) (4)

Εξάγωνο άλεν

ΣΤΕΡΕΩΣΗ ΤΗΣ ΜΕΤΑΛΛΙΚΗΣ ΛΑΜΑΣ Ή ΤΗΣ ΝΑΪΛΟΝ ΚΟΠΤΙΚΗΣ ΚΕΦΑΛΗΣ

Φροντίστε να χρησιμοποιείτε τις αυθεντικές μεταλλικές λάμες ή τη νάιλον κοπτική κεφαλή της DOLMAR.

• Η μεταλλική λάμα πρέπει πάντοτε να είναι καλά γυαλισμένη και χωρίς ρωγμές ή στασίματα. Εάν η μεταλλική λάμα χτυπήσει μια πέτρα κατά τη λειτουργία, σταματήστε τον κινητήρα και ελέγξετε αμέσως τη λάμα.
• Γυαλίστε ή αντικαταστήστε την μεταλλική λάμα κάθε τρεις ώρες λειτουργίας.

-Εάν η νάιλον κοπτική κεφαλή χτυπήσει μια πέτρα κατά τη λειτουργία, σταματήστε τον κινητήρα και ελέγξετε αμέσως την νάιλον κοπτική κεφαλή.

ΠΡΟΣΟΧΗ: Ο κατάλληλος προφυλακτήρας πρέπει πάντοτε να εγκαθίσταται, για την δική σας ασφάλεια και για την συμμόρφωση με τους κανονισμούς πρόληψης ατυχήματος.

Δεν επιτρέπεται η χρήση της συσκευής χωρίς την τοποθέτηση του προφυλακτήρα.

Η εξωτερική διάμετρος της κοπτικής λάμας πρέπει να είναι 300 mm (12") ή μικρότερη. Ποτέ να μην χρησιμοποιήσετε λάμες που υπερβαίνουν τα 300 mm (12") σε εξωτερική διάμετρο.

Στρέψετε το μηχάνημα ανάποδα και τότε μπορείτε να αντικαταστήσετε την μεταλλική λάμα ή τη νάιλον κοπτική κεφαλή εύκολα.

• Βάλτε το εξάγωνο άλεν μέσα στην τρύπα στο κιβώτιο των ταχυτήτων και περιστρέψετε τη ροδέλα της μονάδας υποδοχής (4) έως ότου κλειδώσει με το εξάγωνο άλεν.
• Ξεσφίξτε το παξιμάδι (1) (αριστερό σπείρωμα) με το κλειδί άλεν, και αφαιρέστε το παξιμάδι (1), το καπάκι (2) και τη ροδέλα σύσφιξης (3).

Στερέωση της μεταλλικής λάμας με το εξάγωνο άλεν ακόμη στη θέση του

-Στερεώστε τη μεταλλική λάμα πάνω στον άξονα έτσι ώστε ο οδηγός της ροδέλας της μονάδας υποδοχής (4) να ταιριάζει στην τρύπα του άξονα της μεταλλικής λάμας. Τοποθετήστε τη ροδέλα σύσφίξης (3), το καπάκι (2) και στερεώστε τη μεταλλική λάμα με το παξιμάδι (1). [Ροπή σφίξης: 20 - 30 N-m]

ΣΗΜΕΙΩΣΗ: Πάντοτε να φοράτε γάντια κατά τον χειρισμό της μεταλλικής λάμας.

ΣΗΜΕΙΩΣΗ: Το παξιμάδι στερέωσης της μεταλλικής λάμας (με ελατηριωτή ροδέλα) είναι ένα αναλώσιμο εξάρτημα. Εάν εμφανιστεί η οποιαδήποτε φθορά ή παραμόρφωση στην ελατηριωτή ροδέλα, αντικαταστήστε το παξιμάδι.

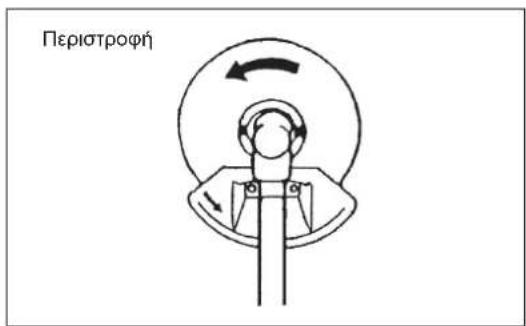

Στερέωση της νάιλον κοπτικής κεφαλής

• Η ροδέλα σύσφιξης (3), το καπάκι (2) και το παξιμάδι (1) δεν είναι απαραίτητα για την στερέωση της νάιλον κοπτικής κεφαλής. Η νάιλον κοπτική κεφαλή πρέπει να βρίσκεται στην κορυφή της ροδέλας της μονάδας υποδοχής (4).
• Βάλτε το εξάγωνο άλεν μέσα στην τρύπα στο κιβώτιο των ταχυτήτων και περιστρέψετε τη ροδέλα της μονάδας υποδοχής (4) έως ότου κλειδώσει με το εξάγωνο άλεν.

-Στη συνέχεια βιδώστε την νάιλον κοπτική κεφαλή πάνω στον άξονα περιστρέφοντάς την αριστερόστροφα.

-Αφαιρέστε το εξάγωνο άλεν.

STOP

Εξάγωνο άλεν (4) (3) (2) (1)

(1) (2) (3) (4)

Εξάγωνο άλεν

Ξεσφίξτε Σφίξτε Εξάγωνο άλεν

Перистроф

ΠΡΙΝ ΑΠΟ ΤΗΝ ΕΝΑΡΞΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ

'Ελεγχος και αναπλήρωση του λαδιού του κινητήρα

-Εκτελέστε την παρακάτω διαδικασία, με κρύο τον κινητήρα.

– Φροντίστε ο κινητήρας να βρίσκεται σε επίπεδη οριζόντια επιφάνεια και επιβεβαιώστε ότι η στάθμη του λαδιού βρίσκεται μεταξύ του χαμηλότερου και του υψηλότερου ορίου της ένδειξης λαδιού.
– Εάν η στάθμη του λαδιού είναι κάτω από το χαμηλότερο όριο, αφαιρέστε την τάπα λαδιού και προσθέστε λάδι.
- Η περιοχή που περιβάλλει τις εξωτερικές σημάνσεις είναι διαφανής, έτσι ώστε η ποσότητα του λαδιού στο εσωτερικό μπορεί να ελεγχθεί χωρίς να χρειάζεται να αφαιρέσετε την τάπα λαδιού. Όμως εάν ο σωλήνας λαδιού γίνει πάρα πολύ βρώμικος, η ορατότητα μπορεί να χαθεί και τότε η στάθμη του λαδιού θα πρέπει να ελεγχθεί έναντι του κλιμακωτού τμήματος στο εσωτερικό της σωλήνας λαδιού.
- Μπορεί να χρειαστεί να ανεφοδιάζετε με λάδι περίπου κάθε 10 ώρες λειτουργίας (κάθε 10 ανεφοδιασμοί). Εάν αλλάξει το χρώμα του λαδιού ή αναμειχθεί με βρωμιά, αντικαταστήστε το με καινούργιο. (Για το διάστημα και την μέθοδο αντικατάστασης, ανατρέξτε στη Σ 239.)

Συνιστώμενο λάδι:SAE 10W-30 λάδι Κατηγορίας API, Κλάση SF ή υψηλότερη (4-χρονος κινητήρας για αυτοκίνητα)

Όγκος λαδιού: Περίπου 0,10L

ΣΗΜΕΙΩΣΗ:

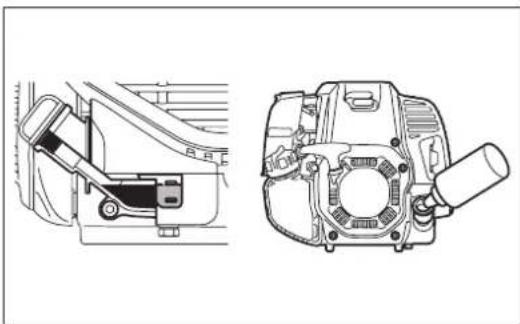

Εάν ο κινητήρας δεν έχει τοποθετηθεί όπως φαίνεται σε οριζόντια επιφάνεια, ενδέχεται να προκύψει ανακριβής ένδειξη της στάθμης λαδιού και υπάρχει πιθανότητα ανεφοδιασμού. Η πλήρωση λαδιού πάνω από το ανώτερο όριο μπορεί να προκαλέσει τη ρύπανση του λαδιού και/ή λευκό καπνό.

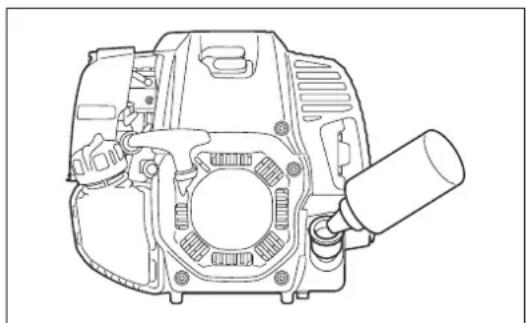

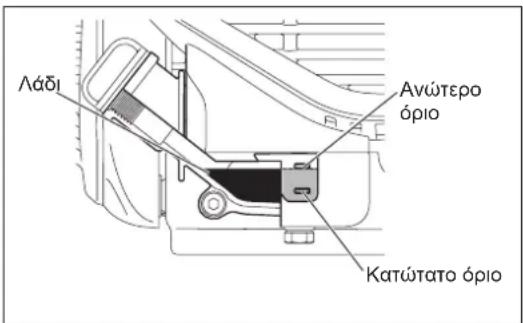

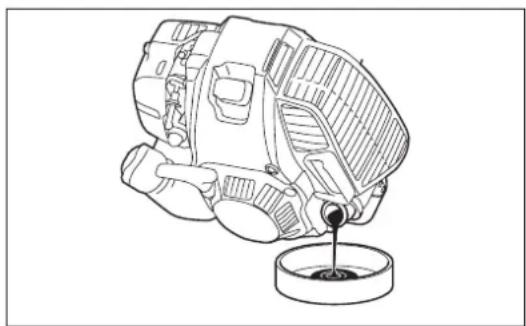

Αντικατάσταση λαδιού: “Τάπα λαδιού”

– Αφαιρέστε τη σκόνη ή την βρωμιά κοντά στην τρύπα ανεφοδιασμού του λαδιού, και αποσυνδέστε την τάπα λαδιού.
– Διατηρήστε την τάπα λαδιού που έχετε βγάλει καθαρή από άμμο και σκόνη. Διαφορετικά, η οποιαδήποτε άμμος ή σκόνη κολλήσει στην τάπα λαδιού μπορεί να προκαλέσει την μη φυσιολογική κυκλοφορία του λαδιού ή την φθορά των τμημάτων του κινητήρα, το οποίο θα προκαλέσει προβλήματα.

Λάδι Ανώτερο όριο Κατώτατο όριο

(1) Διατηρήστε το όριο του κινητήρα και αποσυνδέστε την τάπα λαδιού.

(2) Γεμίστε με λάδι έως την ένδειξη του ανώτερου ορίου. Χρησιμοποιήστε το μπουκάλι λαδιού κατά το γέμισμα.

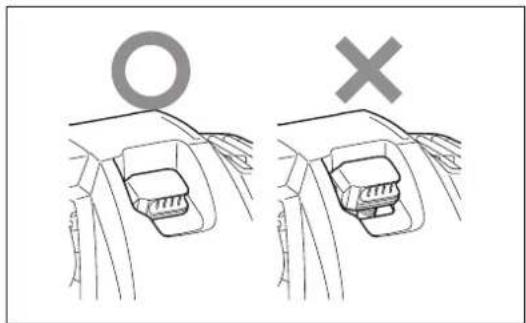

(3) Σφίξτε καλά την τάπα λαδιού. Το ανεπαρκές σφίξιμο μπορεί να προκαλέσει τη διαρροή λαδιού.

Σημείωση

• Μην αντικαταστήσετε το λάδι έχοντας τον κινητήρα υπό κλίση.
• Το γέμισμα του λαδιού με τον κινητήρα υπό κλίση προσθέτει μια ποσότητα λαδιού μεγαλύτερη από την κανονική που προκαλεί την ρύπανση του λαδιού και/ή τον άσπρο καπνό.

Μετά από τον ανεφοδιασμό λαδιού

-Καθαρίστε τυχόν λάδι που έχει χυθεί αμέσως με ένα πανί.

ΑΝΕΦΟΔΙΑΣΜΟΣ

Χειρισμός καυσίμου

Είναι απαραίτητο να χειρίζεστε το καύσιμο με τη μεγαλύτερη δυνατή προσοχή. Το καύσιμο μπορεί να περιέχει ουσίες όμοιες με τους διαλύτες. Ο ανεφοδιασμός πρέπει να γίνεται σε ένα επαρκώς αεριζόμενο δωμάτιο ή σε ένα ανοικτό χώρο. Ποτέ να μην εισπνέετε τους ατμούς του καυσίμου και κρατήστε μακριά σας το καύσιμο. Εάν αγγίξετε το καύσιμο επαναλαμβανόμενα για μακρό χρονικό διάστημα το δέρμα γίνεται ξηρό, και μπορεί να προκαλέσει ασθένεια του δέρματος ή αλλεργία. Εάν το καύσιμο μπει στο μάτι καθαρίστε το με καθαρό νερό. Εάν το μάτι σας παραμείνει ερεθισμένο, συμβουλευτείτε το γιατρό σας.

Χρονική περίοδος αποθήκευσης του καυσίμου

Το καύσιμο πρέπει να χρησιμοποιείται μέσα σε μια περίοδο 4 εβδομάδων, ακόμη και αν είναι φυλαγμένο σε ειδικό δοχείο σε μια καλά αεριζόμενη σκιερή περιοχή.

Διαφορετικά, το καύσιμο μπορεί να αλλοιωθεί σε μια μέρα.

ΑΠΟΘΗΚΕΥΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ΚΑΙ ΤΟΥ ΔΟΧΕΙΟΥ ΑΝΕΦΟΔΙΑΣΜΟΥ

– Φυλάξτε το μηχάνημα και το δοχείο σε ένα ψυχρό χώρο μακριά από το απευθείας ηλιακό φως.

-Ποτέ να μην τοποθετείτε το καύσιμο σε ένα αμάξι.

Καύσιμο

Ο κινητήρας είναι ένας τετράχρονος κινητήρας. Φροντίστε να χρησιμοποιήσετε βενζίνη αυτοκινήτου 87 οκτανίων ή περισσότερων ((R+M)/2). Δεν πρέπει να περιέχει περισσότερο από 10% αλκούλη (E-10).

Σημειώσεις για το καύσιμο

• Ποτέ να μην χρησιμοποιήσετε ένα μείγμα βενζίνης που περιέχει λάδι μηχανής. Διαφορετικά, θα προκληθεί υπερβολική συσσώρευση άνθρακα ή μηχανικά προβλήματα.
• Η χρήση αλλοιωμένου λαδιού θα προκαλέσει τη μη φυσιολογική εκκίνηση.

Ανεφοδιασμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Σβήστε τον κινητήρα πριν τον ανεφοδιασμό με καύσιμα, να είστε μακριά από τις γυμνές φλόγες και να μην καπνίζετε.

-Ξεσφίξτε λίγο την τάπα του ρεζερβουάρ για να εκτονωθεί η πίεση του ρεζερβουάρ.

– Αποσπάστε το καπάκι του ρεζερβουάρ, και ανεφοδιάστε, εκτονώνοντας τον αέρα γέρνοντας το ρεζερβουάρ καυσίμου έτσι ώστε η τρύπα ανεφοδιασμού να βλέτει προς τα πάνω. MHN γεμίσετε με καύσιμο έως το χείλος του ρεζερβουάρ.
- Σκουπίστε καλά το εξωτερικό της τάπας του ρεζερβουάρ για να αποτρέψετε στα ξένα σώματα να μπουν μέσα στο ρεζερβουάρ καυσίμου.
-Μετά τον ανεφοδιασμό, σφίξτε καλά την τάπτα του ρεζερβουάρ.

• Εάν υπάρχει κάποια ανωμαλία ή ζημιά στην τάπα του ρεζερβουάρ, αντικαταστήστε τη.
• Η τάπα του ρεζερβουάρ φθείρεται με το πέρασμα του χρόνου. Αντικαταστήστε τη κάθε δυο ή τρία χρόνια.
• MHN ρίξετε καύσιμο στην τρύπα πλήρωσης λαδιού.

Τάπα ρεζερβουάρ καυσίμου Ανώτερο όριο καυσίμου Ρεζερβουάρ καυσίμου

ΣΩΣΤΟΣ ΧΕΙΡΙΣΜΟΣ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Τοποθέτηση του ιμάντα ώμου

-Προσαρμόστε το μήκος του ιμάντα έτσι ώστε η μεταλλική λάμα να είναι παράλληλη με το έδαφος.

Για MS-4300.4 U, MS-430.4 U

Στηρίξτε τους ιμάντες στην πλάτη σας, στερεώστε τους με την πόρπη και ρυθμίστε το μήκος των λωρίδων.

ΣΗΜΕΙΩΣΗ: Προσέξτε να μην παγιδεύσετε μέσα στην πόρπη κάποιο ιματισμό κτλ.

Πόρτη MS-4300.4 U MS-430.4 U

Για MS-430.4 C

1) Σταθείτε με τη πλάκα των ιμάντων όσο πιο κοντά σε σας. Και περάστε τα χέρια και το κεφάλι μέσα από τους ιμάντες.
2) Η πλάκα των ιμάντων ακουμπά τη πλάτη σας και οι προσαρμογείς και ο γάντζος βρίσκονται στη δεξιά πλευρά του σώματός σας όταν έχετε φορέσει κατάλληλα τους ιμάντες.

Απασφάλιση του μηχανήματος

Για MS-4300.4 U, MS-430.4 U

- Για να απασφαλίστε το μηχάνημα, πιέστε τις πλευρές της πόρπης (1) και βγάλτε τον ιμάντα ώμου.

Τη στιγμή αυτή δώστε μεγάλη προσοχή για να διατηρήσετε τον έλεγχο του μηχανήματος. Μην επιτρέψετε στο μηχάνημα να εκτραπεί προς τα εσάς ή προς τον οποιονδήποτε στην περιοχή εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν δεν διατηρήσετε τον πλήρη έλεγχο του μηχανήματος μπορεί να προκληθεί σοβαρός σωματικός τραυματισμός ή ΘΑΝΑΤΟΣ.

Плáка імávtων MS-430.4 C

(1) MS-4300.4 U MS-430.4 U

MS-4300.4 U MS-430.4 U

Για MS-430.4 C

-Για να απασφαλίστε το μηχάνημα, ελευθερώστε το μοχλό αποσύνδεσης εκτάκτου ανάγκης (2) τραβώντας δυνατά με τα δάκτυλά σας. Τη στιγμή αυτή δώστε μεγάλη προσοχή για να διατηρήσετε τον έλεγχο του μηχανήματος. Μην επιτρέψετε στο μηχάνημα να εκτραπεί προς τα εσάς ή προς τον οποιονόήποτε στην περιοχή εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν δεν διατηρήσετε τον πλήρη έλεγχο του μηχανήματος μπορεί να προκληθεί σοβαρός σωματικός τραυματισμός ή ΘΑΝΑΤΟΣ.

(2) Αναρτήρας MS-430.4 C

Δακτύλιος ανάρτησης

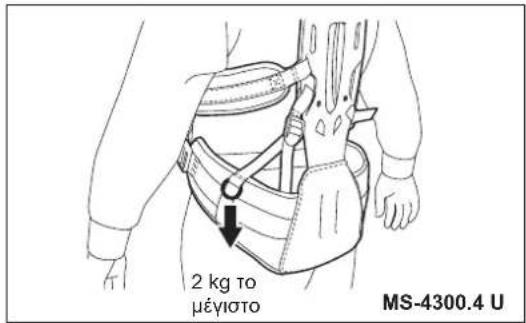

Για MS-4300.4 U

- Μπορείτε να χρησιμοποιήσετε το δακτύλιο για να κρεμάσετε ένα αντικείμενο βάρους μικρότερου των 2 kg (4,4 lbs).

ΕΙΔΟΠΟΙΗΣΗ: Μην κρεμάσετε πάνω στο δακτύλιο οτιδήποτε ζυγίζει περισσότερο από 2 kg (4,4 lbs). Οτιδήποτε βαρύτερο πάνω στο δακτύλιο μπορεί να προκαλέσει την αστοχία του και τη βλάβη του αντικειμένου.

ΠΡΟΣΟΧΗ: Μην κρεμάτε πάνω στο δακτύλιο οτιδήποτε μπορεί να μπλεχτεί με θάμνους ή βάτους. Το μπλέξιμο μπορεί να προκαλέσει έλλειψη ισορροπίας και ελέγχου που καταλήγει σε προσωπικό τραυματισμό.

2 kg to μέγιστο MS-4300.4 U

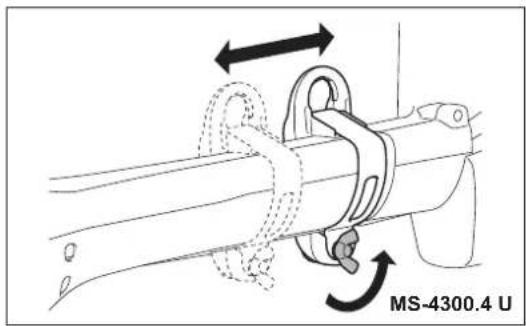

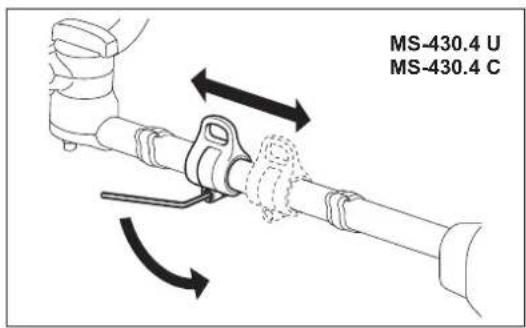

Ρύθμιση της ισορροπίας βάρους

Η ισορροπία του βάρους του μηχανήματος μπορεί να ρυθμιστεί μετακινώντας τη θέση του αναρτήρα προς τα εμπρός ή προς τα πίσω.

Ρυθμίστε το ύψος του κοπτικού εργαλείου για τη λειτουργία.

MS-4300.4 U

MS-430.4 U MS-430.4 C

ΣΗΜΕΙΑ ΧΕΙΡΙΣΜΟΥ ΚΑΙ ΤΡΟΠΟΣ ΣΤΑΜΑΤΗΜΑΤΟΣ

Να τηρείτε τους ισχύοντες κανονισμούς πρόληψης ατυχημάτων!

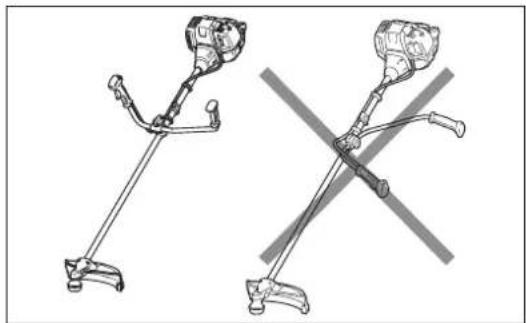

Πριν ξεκινήσετε τον κινητήρα, πάντοτε να τοποθετείτε το χερούλι στη σωστή θέση.

Αλλιώς το κοπτικό εργαλείο μπορεί να στραφεί ξαφνικά και να προκαλέσει τραυματισμό, επειδή το καλώδιο μπορεί να έχει τραβηχτεί ή να είναι λυγισμένο, και να ανοίξει το γκάζι.

Μετακινηθείτε τουλάχιστον 3 μέτρα μακριά από το σημείο ανεφοδιασμού με καύσιμο. Τοποθετήστε τη συσκευή στο έδαφος προσέχοντας ώστε το κοπτικό εργαλείο να μην έρχεται σε επαφή με το έδαφος ή με άλλα αντικείμενα.

A: Εκκίνηση εν ψυχρώ

1) Τοποθετήστε αυτό το μηχάνημα σε μια επίπεδη επιφάνεια.
2) Τοποθετήστε το διακόπτη Ι-Ο (1) στη θέση ΛΕΙΤΟΥΡΓΙΑ.

ΣΤΑΜΑΤΗΜΑ (1) Μοχλός γκαζιού Χαμηλή ταχύτητα Υψηλή ταχύτητα ΛΕΙΤΟΥΡΓΙΑ Μοχλός κλειδώματος MS-430.4 U MS-4300.4 U ΛΕΙΤΟΥΡΓΙΑ ΣΤΑΜΑΤΗΜΑ (1) Μοχλός κλειδώματος Υψηλή ταχύτητα Χαμηλή ταχύτητα Μοχλός γκαζιού MS-430.4 C

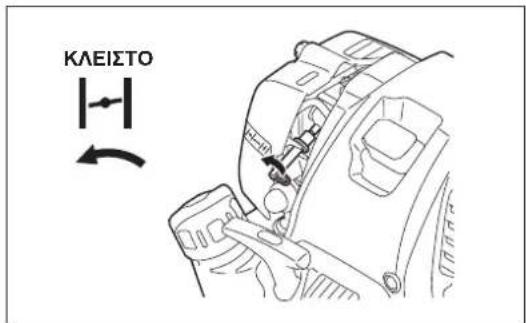

3) Μοχλός τσοκ

Κλείστε το μοχλό του τσοκ.

Άνοιγμα του τσοκ:

• Πλήρως κλειστό στις ψυχρές θερμοκρασίες ή όταν ο κινητήρας είναι ψυχρός.
• Πλήρως ανοικτός ή μισάνοικτος, εάν ο κινητήρας είναι λίγο ζεστός, όπως κατά την επανεκκίνηση του κινητήρα αμέσως μετά από σταμάτημα κατά τη διάρκεια της προθέρμανσης.

ΚΛΕΙΣΤΟ

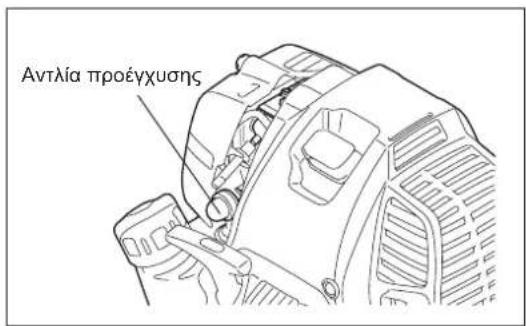

4) Αντλία προέγχυσης

Συνεχίστε να σπρώχνετε την αντλία προέγχυσης έως ότου το καύσιμο να εισέλθει μέσα στην αντλία προέγχυσης. (Γενικά, 7 έως 10 ωθήσεις.)

Εάν η αντλία προέγχυσης σπρωχτεί υπερβολικά, η περίσσεια ποσότητα βενζίνης επιστρέφει στο ρεζερβουάρ καυσίμου.

Αντλία προέγχυσης

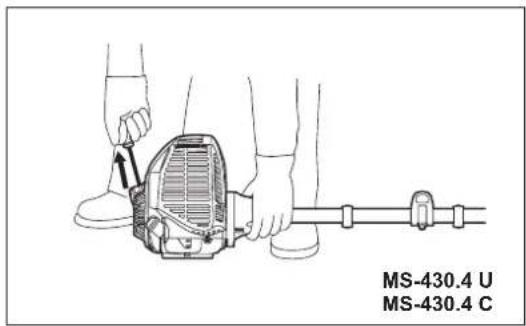

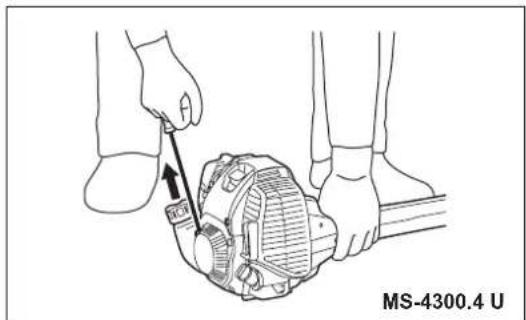

5) Εκκινητήρας ανατύλιξης

Να βεβαιώνεστε πάντοτε ότι στέκεστε σταθερά.

Κρατήστε τη μονάδα με το αριστερό σας χέρι και πιέστε τη σταθερά προς τα κάτω.

ΠΡΟΣΟΧΗ: Μην στέκεστε ή γονατίζετε επάνω στο καλώδιο του γκαζιού. Το εσωτερικό καλώδιο μπορεί να τραβηχτεί και το κοπτικό εργαλείο μπορεί να αρχίσει να περιστρέφεται κατά λάθος. Μην ενεργοποιήσετε το γκάζι.

Τραβήξτε τη λαβή εκκινητήρα με προσοχή μέχρι να αισθανθείτε κάποια αντίσταση. Στη συνέχεια επιστρέψετε τη λαβή εκκινητήρα, και τραβήξτε την δυνατά.

Ποτέ να μην τραβήξετε το σχοινί μέχρι τέρμα. Όταν τραβηχτεί η λαβή εκκινητήρα, ποτέ να μην ελευθερώσετε το χέρι σας αμέσως. Κρατήστε τη λαβή εκκινητήρα έως ότου να επιστρέψει στο αρχικό της σημείο.

MS-430.4 U MS-430.4 C

MS-4300.4 U

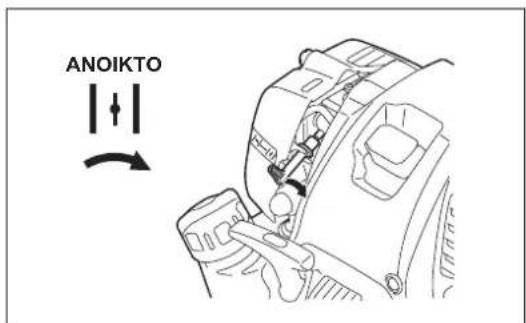

6) Μοχλός τσοκ

Όταν ξεκινήσει ο κινητήρας, τοποθετήσετε τον μοχλό του τσοκ στην ANOIKTH θέση.

• Ανοίξτε προοδευτικά τον μοχλό του τσοκ καθώς ελέγχετε τη λειτουργία του κινητήρα. Φροντίστε να ανοίξετε πλήρως το μοχλό του τσοκ στο τέλος.
• Στο κρύο ή όταν ο κινητήρας είναι κρύος, ποτέ να μην ανοίξετε απότομα το μοχλό του τσοκ. Διαφορετικά, ο κινητήρας μπορεί να σταματήσει.

7) Λειτουργία προθέρμανσης

Συνεχίστε τη λειτουργία προθέρμανσης για 2 έως 3 λεπτά.

ΕΙΔΟΠΟΙΗΣΗ: Μην τραβάτε το μοχλό του γκαζιού άσκοπα όταν δεν λειτουργεί ο κινητήρας. Μπορεί να προκληθεί διαρροή καυσίμου από το φίλτρο αέρα. Εάν αυτό συμβεί, σκουπίστε καύσιμο που διέρρευσε. Επίσης, ανοίξτε το κάλυμμα του φίλτρου αέρα και καθαρίστε το στοιχείο και την πλάκα του φίλτρου αέρα.

ANOIKTO

ΣΗΜΕΙΩΣΗ:

• Μην τραβάτε το μοχλό του γκαζιού άσκοπα όταν δεν λειτουργεί ο κινητήρας. Αυτό μπορεί να προκαλέσει υπερπλήρωση του κινητήρα με καύσιμο και μπορεί να προκαλέσει τη δυσκολία εκκίνησης του κινητήρα.
- Εάν εισέλθει υπερβολική ποσότητα καυσίμου (μπούκωμα), αφαιρέστε το μπουζί και τραβήξτε το χερούλι του εκκινητήρα αργά για να αφαιρέσετε το υπερβολικό καύσιμο. Επίσης, στεγνώστε το τμήμα του ηλεκτροδίου του μπουζιού.
- Εάν ο κινητήρας λειτουργήσει και σταματήσει, ή σταματήσει σύντομα μετά από την εκκίνησή του, στρέψτε το μοχλό του τοσκ στη θέση ΑΝΟΙΚΤΟ, και τραβήστε μερικές φορές πάλι τη λαβή εκκινητήρα για να ξεκινήσετε τον κινητήρα.
• Αν ο μοχλός του τοσκ παραμείνει στη ΚΛΕΙΣΤΗ θέση και η λαβή εκκινητήρα απλά τραβηχτεί επαναλαμβανόμενα, θα εισέλθει παραπανίσια ποσότητα καυσίμου και ο κινητήρας θα είναι δύσκολο να ξεκινήσει.
- Μην μαρσάρετε άσκοπα τον κινητήρα στη λειτουργία προθέρμανσης.

B: Θερμή εκκίνηση

1) Διατηρήστε το μοχλό του τσοκ στην πλήρως ανοικτή θέση.
2) Σπρώξτε επαναλαμβανόμενα την αντλία προέγχυσης.
3) Κρατήστε τον μοχλό του γκαζιού στη θέση του ρελαντί.
4) Τραβήξτε γερά τον εκκινητήρα ανατύλιξης.
5) Αν είναι δύσκολη η εκκίνηση του κινητήρα, απελευθερώστε το μοχλό κλειδώματος (3), τραβήξτε το μοχλό γκαζιού (2) και μετακινήστε το διακόπτη Ι-Ο (1) στη θέση κλειδώματος του γκαζιού. Κρατώντας το διακόπτη Ι-Ο (1), αφήστε

το μοχλό γκαζιού (2) και το μοχλό κλειδώματος (3). Στη συνέχεια, τραβήξτε τη λαβή εκκινητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προσέξτε ότι το κοπτικό εργαλείο περιστρέφεται αμέσως.

6) Μόλις ξεκινήσει ο κινητήρας, απελευθερώστε το μοχλό κλειδώματος (3) και τραβήξτε το μοχλό του γκαζιού (2) και αφήστε τους για να τεθεί ο κινητήρας στο ρελαντί.

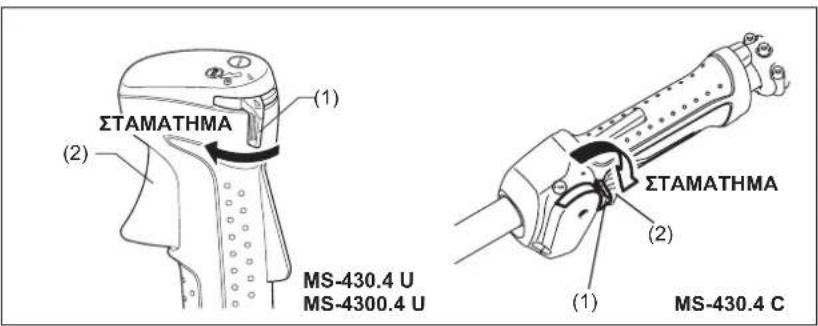

ΣΤΑΜΑΤΗΜΑ

1) Αφήστε εντελώς το μοχλό του γκαζιού (2), και αφού οι στροφές του κινητήρα χαμηλώσουν, ρυθμίστε το διακόπτη Ι-Ο (1) στη θέση ΣΤΑΣΗΣ (STOP) και ο κινητήρας τώρα θα σταματήσει.
2) Το κοπτικό εργαλείο θα συνεχίσει να περιστρέφεται για λίγο αφού σταματήσει ο κινητήρας. Περιμένετε μέχρι να σταματήσει εντελώς.

ΣTAMATHMA (1) (2) MS-430.4 U MS-4300.4 U ΣTAMATHMA (2) (1) MS-430.4 C

ΡΥΘΜΙΣΗ ΤΗΣ ΧΑΜΗΛΗΣ ΠΕΡΙΣΤΡΟΦΙΚΗΣ ΤΑΧΥΤΗΤΑΣ (ΡΕΛΑΝΤΙ)

Όταν είναι απαραίτητο να ρυθμίσετε την περιστροφή χαμηλής ταχύτητας (ρελαντί), εκτελέστε την από τη βίδα ρύθμισης του ρελαντί.

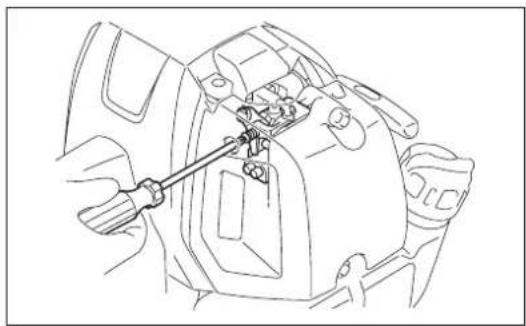

ΕΛΕΓΧΟΣ ΤΗΣ ΤΑΧΥΤΗΤΑΣ ΡΕΛΑΝΤΙ

-Ρυθμίστε την χαμηλή περιστροφική ταχύτητα (ρελαντί) στις 3.000 min ^1 . Εάν είναι απαραίτητο να αλλάξετε την χαμηλή περιστροφική ταχύτητα (ρελαντί), χρησιμοποιήστε ένα κατσαβίδι για βίδες κεφαλής phillips πάνω στη βίδα που δείχνεται στα δεξιά.

• Για να αυξήσετε την χαμηλή περιστροφική ταχύτητα (ρελαντί), στρίψτε δεξίστροφα τη ρυθμιστική βίδα. Για να μειώσετε την χαμηλή περιστροφική ταχύτητα (ρελαντί), στρίψτε αριστερόστροφα τη ρυθμιστική βίδα.
• Η ρύθμιση του καρμπιρατέρ έχει γίνει στο εργοστάσιο. Μστόσο, η χαμηλή περιστροφική ταχύτητα χρειάζεται να επαναρυθμιστεί μετά από αρκετές χρήσεις.

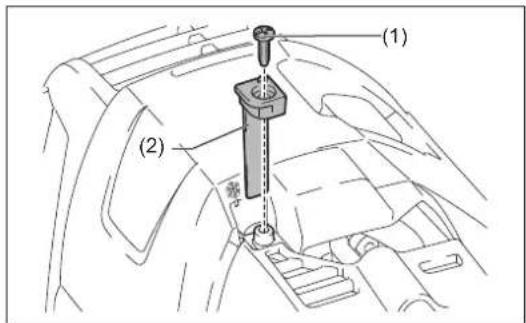

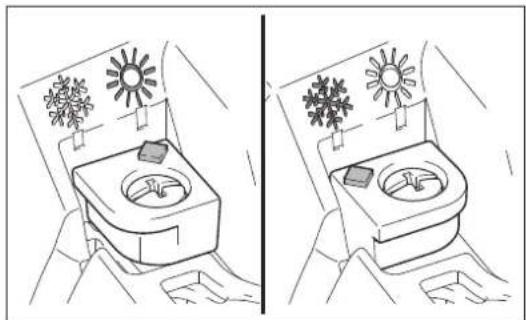

ΠΡΟΛΗΨΗ ΠΑΓΩΜΑΤΟΣ ΚΑΡΜΠΥΡΑΤΕΡ

ΠΡΟΣΟΧΗ: Όταν η θερμοκρασία του περιβάλλοντος είναι υψηλότερη από 10°C, πάντοτε να επιστρέφετε το κλείστρο στην κανονική (με σήμα τον ήλιο) ρύθμιση. Διαφορετικά ο κινητήρας μπορεί να καταστραφεί από υπερθέρμανση.

Όταν η θερμοκρασία του περιβάλλοντος είναι χαμηλή και η υγρασία είναι υψηλή, οι υδρατμοί μπορεί να παγώσουν μέσα στο καρμπυρατέρ και ο κινητήρας να λειτουργεί με αστάθεια (πάγωμα καρμπυρατέρ). Αλλάξτε τη ρύθμιση του κλείστρου ως εξής, αν είναι αναγκαίο.

1. Αφαιρέστε τη βίδα (1).

2. Αλλάξτε την κατεύθυνση του κλείστρου (2) ως εξής:

3. Θερμοκρασία περιβάλλοντος υψηλότερη από 10°C: Ρυθμίστε το κλείστρο στη κανονική θέση (με σήμα τον ήλιο).

4. Θερμοκρασία περιβάλλοντος ίση ή μικρότερη από 10°C: Ρυθμίστε το κλείστρο στη θέση αντιπαγωποίησης (με σήμα το χιόνι).

5. Σφίξτε τη βίδα.

(1) (2)

ΑΚΟΝΙΣΜΑ ΤΟΥ ΚΟΠΤΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

ΠΡΟΣΟΧΗ: Τα κοπτικά εργαλεία που φαίνονται στην εικόνα δεν πρέπει να ακονίζονται. Το ακόνισμα με το χέρι θα προκαλέσει ανισορροπίες στο κοπτικό εργαλείο, οι οποίες θα προκαλέσουν δονήσεις και ζημιά στη συσκευή.

ΣΗΜΕΙΩΣΗ: Για να αυξηθεί η διάρκεια ζωής της κοπτικής λάμας μπορεί να αναποδογυριστεί μια φορά, έως ότου να αμβλύνουν και τα δυο κοπτικά άκρα.

ΝΑΙΛΟΝ ΚΟΠΤΙΚΗ ΚΕΦΑΛΗ

Η νάιλον κοπτική κεφαλή είναι μια κεφαλή κοπτής διπλής μεσηνέζας με μηχανισμους πρόσκρουσης & τροφοδοσίας. Η νάιλον κοπτική κεφαλή θα τροφοδοτήσει αυτόματα το κατάλληλο μήκος του νάιλον νήματος ανάλογα με τις αλλαγές της φυγόκεντρου δύναμης που προκαλείται από τις αυξανόμενες ή ελαττούμενες περιστροφές.

Λειτουργία

• Αυξήστε την ταχύτητα της νάιλον κοπτικής κεφαλής περίπου στις 6.000 min ^-1 . Κτυπήστε ελαφρά τη νάιλον κοπτική κεφαλή στο έδαφος.
• Η πιο αποτελεσματική περιοχή κοπής δείχνεται από τη σκιασμένη περιοχή.
• Εάν το νάιλον νήμα δεν τροφοδοτείται, επανατυλίξτε/αντικαταστήστε το νάιλον νήμα ακολουθώντας τις διαδικασίες που περιγράφονται στην ενότητα "Αντικατάσταση του νάιλον νήματος".

Αντικατάσταση του νάιλον νήματος (ΠΡΟΣΚΡΟΥΣΗ & ΤΡΟΦΟΔΟΣΙΑ)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φροντίστε ώστε το κάλυμμα της νάιον κοπτικής κεφαλής να είναι στερεωμένο κατάλληλα στη θήκη όπως περιγράφεται παρακάτω. Αν δεν ασφαλίσετε κατάλληλα το κάλυμμα, μπορεί να προκληθεί η εκτόξευση της νάιον κοπτικής κεφαλής προκαλώντας το σοβαρό προσωπικό τραυματισμό.

Πιέστε τις εγκοπτές στη θήκη προς τα μέσα και ανυψώσετε για να αφαιρέσετε το κάλυμμα.

Απορρίψτε την οποιαδήποτε νάλον μεσηνέζα που έχει απομείνει.

Αγκιστρώστε το κέντρο του καινούργιου νάλον νήματος στην εγκοπή στο κέντρο του μασουριού ανάμεσα στα 2 κανάλια που παρέχονται για το νάλον νήμα. Η μια πλευρά του νήματος πρέπει να είναι 80 mm μακρύτερη από την άλλη πλευρά.

Τυλίξτε και τα άυο άκρα καλά γύρω από το μασούρι προς την διεύθυνση που δείχνεται πάνω στην κεφαλή για αριστερόστροφη κατεύθυνση που υποδεικνύεται από το LΗ.

Τυλίξτε γύρω όλο το νήμα εκτός από ένα μήκος 100 mm, αφήνοντας προσωρινά τα αγκιστρωμένα άκρα μέσα στην εγκοπή στο πλάι του μασουριού.

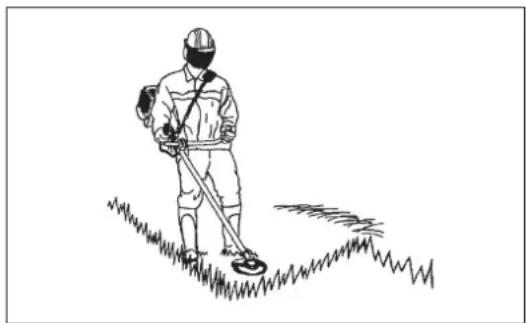

Η πιο αποτελεσματική περιοχή κοπής

Κάλυμμα Μάνδαλα Πιέστε Πιέστε

80 mm Gia apistepi peristrophi Macoúri

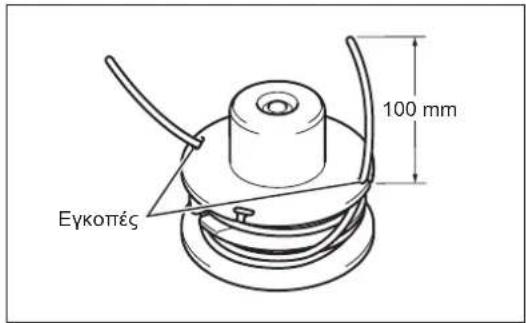

100 mm Εγκοπές

Στερεώστε το μασούρι μέσα στη θήκη έτσι ώστε οι αυλακώσεις και οι προεξοχές του μασουριού να ταιριάζουν με αυτές της θήκης. Να έχετε στην κορυφή την πλευρά με τα γράμματα στο μασούρι. Τώρα, απαγκιστρώστε τα άκρα του νήματος από την προσωρινή τους θέση και περάστε τα νήματα μέσα στα οφθαλμίδια για να βγουν έξω από την θήκη.

Ταιριάστε την προεξοχή στην κάτω πλευρά του καλύμματος με τις οπές οφθαλμιδίων οφθαλμιδίων.

Στη συνέχεια σπρώξτε το κάλυμμα καλά πάνω στην θήκη για να το ασφαλίσετε. Φροντίστε ώστε τα μάνταλα να εκτίνονται πλήρως πάνω στο κάλυμμα.

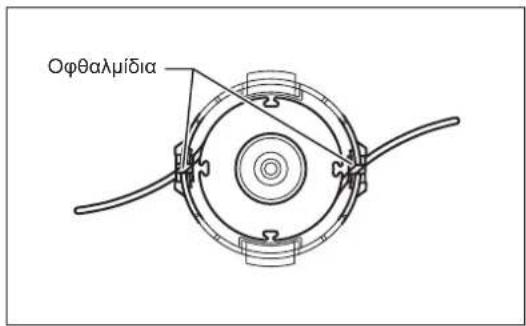

Οφθαλμίδια

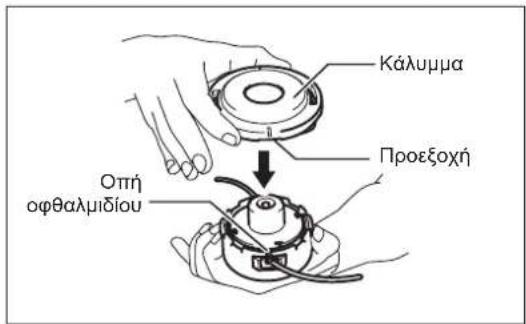

Κάλυμμα Προεξοχή Οπή οφθαλμιδίου

Αντικατάσταση του νάιλον νήματος (ΑΠΟΛΥΤΑ ΑΥΤΟΜΑΤΗ)

1. Βγάλετε το κάλυμμα από τη θήκη, πιέζοντας τις δυο ασφαλιστικές γλωττίδες του καλύμματος που βρίσκονται στις αντίθετες πλευρές της θήκης.

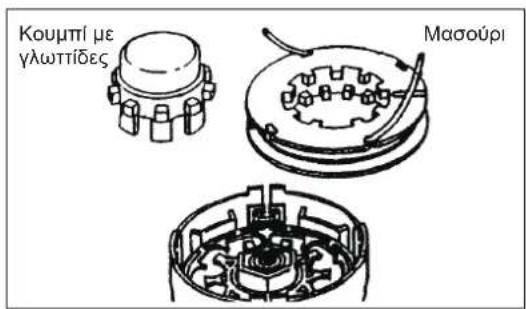

2. Βγάλετε το κουμπί με τις γλωττίδες και το μασούρι από τη θήκη.

3. Τοποθετήστε το κάθε άκρο των δυο κλωστών κοπής μέσα στην κάθε μια από τις τρύπες στο βάθος των σχισμών στην κάθε μια από τις εξωτερικές φλάντζες του μασουριού. Τοποθετήστε τις κλωστές μέσα στις αυλακώσεις του μασουριού διαμέσου των σχισμών στις φλάντζες.

Γλωττίδα ασφάλισης καλύμματος Τραβήξτε πάνω

Kouμπί με γλωττίδες Μασούρι

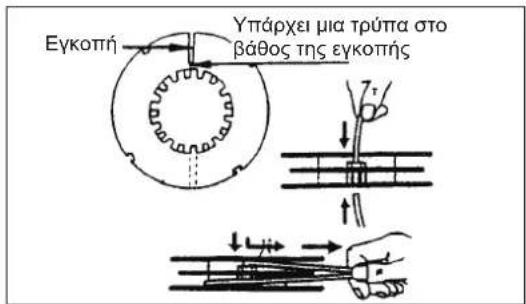

Εγκοπή Υπάρχει μια τρύπα στο βάθος της εγκοπής

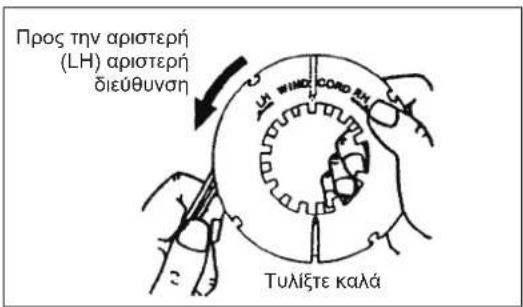

1. Τυλίξτε τις κλωστές καλά προς την διεύθυνση που δείχνεται από το αριστερό (LΗ) βέλος στη φλάντζα. Μην σταυρώσετε τις κλωστές.

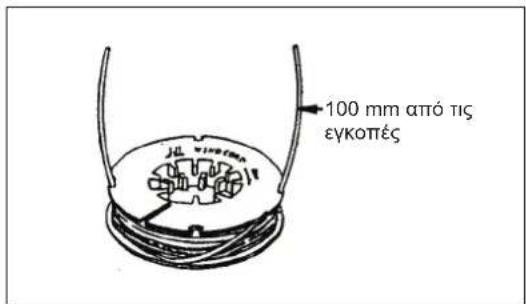

2. Τυλίξτε γύρω από το μασούρι όλο το νήμα εκτός από ένα μήκος 100 mm (3-15/16"), αφήνοντας προσωρινά τα άκρα αγκιστρωμένα μέσα στις εγκοπές στο πλάι του μασουριού.
3. Τοποθετήστε το κουμπί με τις γλωττίδες μέσα στο κέντρο της θήκης, θέση στην οποία μπορεί να μετακινηθεί ελεύθερα πάνω και κάτω ενάντια στην πίεση του ελατηρίου. Τοποθετήστε το μασούρι μέσα στη θήκη, ευθυγραμμίζοντας εναλλακτικά τα δόντια στο μασούρι με τις γλωττίδες στο κουμπί όπως οι ταχύτητες.
4. Πέρασμα των κλωστών κοπής μέσα από τις σχισμές των οφθαλμιδίων.
5. Τοποθετήστε το κάλυμμα στην θήκη, ευθυγραμμίζοντας τις γλωττίδες του καλύμματος με τα ανοϊγματα στη θήκη. Φροντίστε το κάλυμμα να στερεωθεί επακριβώς στη θήκη. Το εξωτερικό άκρο της γλωττίδας ασφάλισης του καλύμματος και η εξωτερική επιφάνεια της θήκης θα πρέπει να βρίσκονται στην ίδια περιφέρεια.

Προς την αριστερή (LH) αριστερή διεύθυνση WIMZ CORO RH Τυλίξτε καλά

100 mm από τις εγκοπές

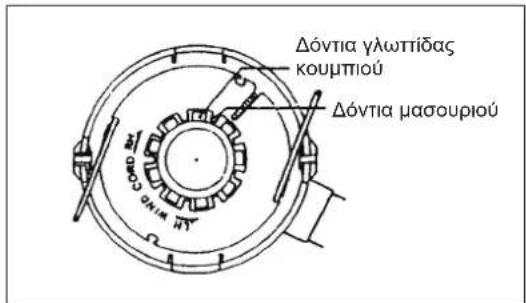

Δόντια γλωτίδας κουμπιού Δόντια μασουριού

Γλωπίδα ασφάλισης καλύμματος Άνοιγμα θήκης

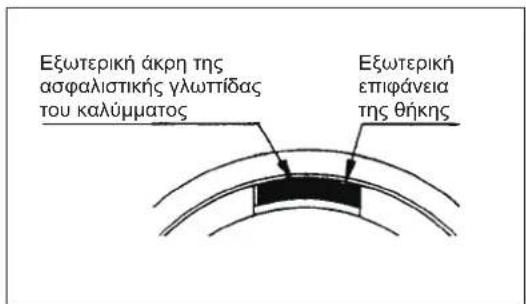

Εξωτερική άκρη της ασφαλιστικής γλωπτίδας του καλύμματος Εξωτερική επιφάνεια της θήκης

ΟΔΗΓΙΕΣ ΣΕΡΒΙΣ

ΠΡΟΣΟΧΗ: Πριν κάνετε την οποιαδήποτε εργασία πάνω στη συσκευή, πάντοτε να σταματάτε τον κινητήρα και να αποσυνδέετε την πίπα του μπουζί από το μπουζί (δείτε την ενότητα “έλεγχος του μπουζί”).

Na φοράτε πάντα προστατευτικά γάντια!

Για την διασφάλιση της μεγάλης διάρκειας ζωής και της αποφυγής της ζημιάς στη συσκευή, εκτελείτε κατά τακτά διαστήματα τις παρακάτω εργασίες συντήρησης.

Καθημερινός έλεγχος και συντήρηση

– Πριν την λειτουργία, ελέγξτε την συσκευή για ξεσφιγμένες βίδες ή εξαρτήματα που λείπουν. Δώστε ιδιαίτερη προσοχή στο σφίξιμο της μεταλλικής λάμας ή στην νάιλον κοπτική κεφαλή.
– Πριν από την λειτουργία, πάντοτε να ελέγχετε για την ύπαρξη βουλώματος στους αεραγωγούς ψύξης και στα πτερύγια του κυλίνδρου. Καθαρίστε τα εάν είναι απαραίτητο.
- Εκτελέστε τις παρακάτω εργασίες συντήρησης καθημερινά μετά την χρήση:

• Καθαρίστε εξωτερικά τη συσκευή και επιθεωρήστε τη για την ύπαρξη ζημιάς.
• Καθαρίστε το φίλτρο αέρα. Κατά την εργασία υπό συνθήκες με πολύ σκόνη, καθαρίστε το φίλτρο αρκετές φορές την μέρα.
• Ελέγξτε τη λάμα ή την νάιλον κεφαλή κοπής για ζημιά και βεβαιωθείτε ότι είναι καλά στερεωμένη.
• Ελέγξτε για να διαπιστώσετε ότι υπάρχει επαρκής διαφορά μεταξύ των ταχυτήτων του ρελαντί και της λειτουργίας και να διασφαλίσετε ότι το κοπτικό εργαλείο είναι σταματημένο όταν ο κινητήρας βρίσκετε στο ρελαντί (εάν είναι απαραίτητο, ελαττώστε την ταχύτητα του ρελαντί). Εάν στο ρελαντί το εργαλείο συνεχίσει να λειτουργεί, συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο του σέρβις.

– Ελέγξετε για να διαπιστώσετε ότι ο διακόπτης Ι-Ο, ο μοχλός κλειδώματος, ο μοχλός γκαζιού, και το κουμπί ασφάλισης λειτουργούν σωστά.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΑΔΙΟΥ ΤΟΥ ΚΙΝΗΤΗΡΑ

Το αλλοιωμένο λάδι θα μειώσει τη διάρκεια ζωής του κινητήρα. Φροντίστε να ελέγχετε το λάδι και τη στάθμη τακτικά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο κινητήρας και το λάδι του κινητήρα είναι ακόμη ζεστά αμέσως μετά το σταμάτημα του κινητήρα. Αφήστε επαρκή χρόνο ώστε να κρυώσουν ο κινητήρας και το λάδι του κινητήρα. Αλλιώς μπορεί να προκληθεί έγκαυμα στο δέρμα σας.

ΣΗΜΕΙΩΣΗ: Εάν το λάδι γεμίσει πάνω από το όριο, μπορεί να ρυπανθεί ή να πιάσει φωτιά με άσπρο καπνό. Αφήστε αρκετό χρόνο μετά το σταμάτημα του κινητήρα ώστε το λάδι του κινητήρα να επιστρέψει στη δεξαμενή καισίμου για να εξασφαλιστεί η ακριβής μέτρηση της στάθμης του λαδιού.

Διάστημα αντικατάστασης: Μετά από τις πρώτες 20 ώρες λειτουργίας και ακολούθως κάθε 50 ώρες λειτουργίας.

Συνιστώμενο λάδι: SAE 10W-30 λάδι Κατηγορίας API Κλάση SF ή υψηλότερη (4-χρονος κινητήρας για αυτοκίνητα)

Κατά την αντικατάσταση εκτελέστε την παρακάτω διαδικασία.

1) Φροντίστε ώστε η τάπα του ρεζερβουάρ καυσίμου να είναι καλά σφιγμένη.
2) Τοποθετήστε ένα μεγάλο δοχείο (λεκάνη, κτλ) κάτω από την τρύπα αποστράγγισης.
3) Αφαιρέστε το μπουλόνι αποστράγγισης και στη συνέχεια αφαιρέστε την τάπα του λαδιού για να αποστραγγιστεί το λάδι από την τρύπα αποστράγγισης.

Τη στιγμή αυτή, φροντίστε ώστε να μην χάσετε τη φλάντζα του μπουλονιού αποστράγγισης ή να μην κολλήσει βρωμιά πάνω στα εξαρτήματα που έχουν αφαιρεθεί.

4) Όταν αποστραγγιστεί όλο τα λάδι, τοποθετήστε τη φλάντζα και το μπουλόνι αποστράγγισης και στερεώστε καλά το μπουλόνι αποστράγγισης έτσι ώστε να μην μπορεί να ξεσφίξει και να προκαλέσει διαρροές. [Ροπή σφίξης: 5 N-m]

* Χρησιμοποιώντας ένα ύφασμα σκουπίστε το λάδι που τυχόν υπάρχει πάνω στο μπουλόνι ή στη συσκευή.

Εναλλακτική μέθοδος αποστράγγισης

Αφαιρέστε τη τάπα του λαδιού, δώστε κλίση στη συσκευή προς το μέρος της τρύπας του πληρωτή λαδιού και στη συνέχεια, αποστραγγίστε έξω το λάδι. Συλλέξτε το λάδι στο δοχείο.

Tápta laδιού Trúpta αποστράγγισης Φλάντζα Μπουλόνι αποστράγγισης

5) Τοποθετήστε επίπεδα τον κινητήρα και στη συνέχεια, γεμίστε βαθμιαία έως τη σήμανση του ανώτερου ορίου με καινούργιο λάδι.
6) Μετά το γέμισμα, σφίξτε καλά την τάπα του λαδιού έτσι ώστε να μην ξεσφίξει και προκαλέσει διαρροές.
Εάν η τάπα του λαδιού δεν στερεωθεί καλά μπορεί να προκληθεί διαρροή.

ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΟ ΛΑΔΙ

- Ποτέ να μην πετάξετε το παλιό λάδι στα σκουπίδια, στο έδαφος ή στην αποχέτευση. Η απόρριψη του λαδιού υπόκειται στην νομοθεσία. Κατά την απόρριψη, πάντοτε να ακολουθείτε τους σχετικούς νόμους και κανονισμούς. Εάν δεν γνωριζετε κάποια στοιχεία, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο του σέρβις.

-Το λάδι θα αλλοιωθεί ακόμη και αν το φυλάξετε αχρησιμοποίητο. Εκτελέστε τον έλεγχο και την αντικατάσταση σε τακτά διαστήματα (αντικαταστήστε με καινούργιο λάδι κάθε 6 μήνες).

ΚΑΘΑΡΙΣΜΟΣ ΦΙΛΤΡΟΥ ΑΕΡΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Σβήστε τον κινητήρα, να είστε μακριά από τις γυμνές φλόγες και να μην καπνίζετε.

Χρονικό διάστημα καθαρισμού και επιθεώρησης: Καθημερινά (κάθε 10 ώρες λειτουργίας)

- Στρέψτε το μοχλό του τσοκ στην πλήρως κλειστή πλευρά και κρατήστε το καρμπιρατέρ καθαρό από βρωμιά ή σκόνη.

Αφαίρεση του καλύμματος φίλτρου αέρα

-Ξεσφίξτε τα δυο μπουλόνια στερέωσης (1).
-Τραβήξτε και αφαιρέστε το κάλυμμα του φίλτρου αέρα (2).

Καθαρισμός στοιχείου

- Αφαιρέστε τα στοιχεία (3, 4) και χτυπήστε τα για να αφαιρέσετε τη βρωμιά.

-Για μεγάλη ρύπανση:

1) Αφαιρέστε το στοιχείο (σπόγγος) (3), βυθίστε το σε ζεστό νερό ή σε νερό με διαλυμένο ουδέτερο απορρυπαντικό, και στεγνώστε το εντελώς. Μην το πιέζετε ή το τρίβετε κατά την πλύση.
2) Καθαρίστε το στοιχείο (χαρτί) (4) χτυπώντας το ελαφρά. Εάν μπορείτε να χρησιμοποιήσετε πιστόλι αέρα, φυσήξτε τον πεπιεσμένο αέρα στο εσωτερικό του στοιχείου (χαρτί). Μην πλένετε το στοιχείο (χαρτί).

• Πριν συνδέσετε το στοιχείο (σπόγγος), φροντίστε να το στεγνώσετε εντελώς. Το ανεπαρκές στέγνωμα του στοιχείου (σπόγγος) μπορεί να οδηγήσει στην δυσκολία της εκκίνησης.
• Σκουπίστε με ένα άχρηστο πανί το λάδι που είναι κολλημένο γύρω από το κάλυμμα του φίλτρου αέρα και την πλάκα του διαχωριστή (5).

Σύνδεση του καλύμματος του φίλτρου αέρα

- Τοποθετήστε το στοιχείο (σπόγγος) και το στοιχείο (χαρτί). Εισαγάγετε το στοιχείο (σπόγγος) μέχρι τέρμα μέσα στο κάλυμμα του φίλτρου αέρα.

-Σφίξτε το κάλυμμα του φίλτρου αέρα με τα δυο μπουλόνια στερέωσης.

ΕΙΔΟΠΟΙΗΣΗ:

• Καθαρίστε τα στοιχεία αρκετές φορές την ημέρα, εάν κολλάει πάνω τους υπερβολική σκόνη. Τα βρώμικα στοιχεία μειώνουν την ισχύ του κινητήρα και δυσχεραίνουν την εκκίνηση του κινητήρα.
• Αφαιρέστε το λάδι από τα στοιχεία. Εάν συνεχιστεί η λειτουργία με τα στοιχεία να παραμένουν βρώμικα από λάδι, το λάδι από το στοιχείο καθαρισμού αέρα μπορεί να πέσει έξω προκαλώντας ρύπανση του περιβάλλοντος.
  -Μην τοποθετείτε τα στοιχεία στο έδαφος ή σε βρώμικο χώρο. Αλλιώς μαζεύουν βρωμιά ή θραύσματα και μπορεί να προκληθεί βλάβη στον κινητήρα.
• Ποτέ να μη χρησιμοποιείτε καύσιμο για τον καθαρισμό των στοιχείων. Το καύσιμο μπορεί να προκαλέσει τη βλάβη τους.

• Χρησιμοποιήστε μόνο το παρεχόμενο κλειδί γενικής χρήσης για την αφαίρεση ή την τοποθέτηση του μπουζί.
• Το διάκενο μεταξύ των δυο ηλεκτροδίων του μπουζί πρέπει να είναι 0,7 - 0,8 mm (0,028" - 0,032"). Διορθώστε το διάκενο εάν είναι πολύ μεγάλο ή μικρό. Εάν το μπουζί είναι βουλωμένο ή ρυπαρό, καθαρίστε το καλά ή αντικαταστήστε το.
  Τοποθετήστε σωστά το κάλυμμα του μπουζί όπως φαίνεται μετά τον έλεγχο.

ΠΡΟΣΟΧΗ: Ποτέ να μην αγγίζετε το σύνδεσμο του μπουζί καθώς λειτουργεί ο κινητήρας (υπάρχει κίνδυνος ηλεκτροπληξίας από την υψηλή τάση).

0,7 mm - 0,8 mm (0,028" - 0,032")

O X

ΓΡΑΣΑΡΙΣΜΑ ΤΟΥ ΚΙΒΩΤΙΟΥ ΤΑΧΥΤΗΤΩΝ

- Βάλτε γράσο (Shell Alvania 2 ή ισοδύναμο) στο κιβώτιο ταχυτήτων μέσα από την τρύπα του γράσου κάθε 30 ώρες. (Αυθεντικό γράσο DOLMAR μπορεί να αγοραστεί από τον αντιπρόσωπο της DOLMAR.)

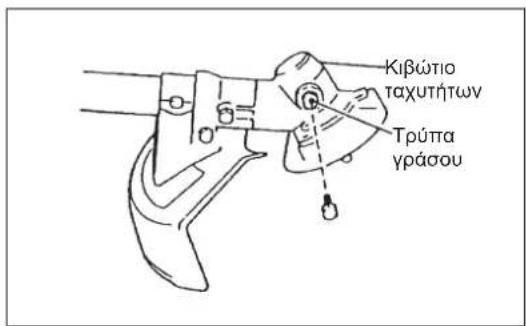

Κιβώτιο ταχυτήτων Τρύπα γράσου

ΚΑΘΑΡΙΣΜΑ ΦΙΛΤΡΟΥ ΚΑΥΣΙΜΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΟΙ ΕΥΦΛΕΚΤΕΣ ΟΥΣΙΕΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΑΥΣΤΗΡΑ

Χρονικό διάστημα καθαρισμού και επιθεώρησης: Μηνιαία (κάθε 50 ώρες λειτουργίας)

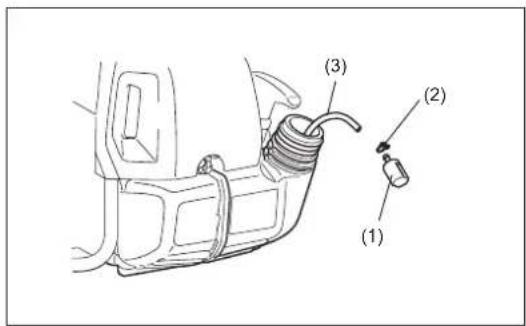

(1) (2) (3)

Κεφαλή αναρρόφησης στο ρεζερβουάρ καυσίμου

• Το φίλτρο καυσίμου (1) της κεφαλής αναρρόφησης χρησιμοποιείται για το φιλτράρισμα του καυσίμου που απαιτείται από το καρμπιρατέρ.
• Θα πρέπει να γίνεται περιοδικά ένας οπτικός έλεγχος του φίλτρου καυσίμου. Ανοϊξτε την τάπα του ρεζερβουάρ καυσίμου, χρησιμοποιήστε ένα συρματένιο άγκιστρο και τραβήξτε έξω την κεφαλή αναρρόφησης μέσα από το άνοιγμα του ρεζερβουάρ καυσίμου. Αν το φίλτρο είναι σκληρό ή βουλωμένο, αντικαταστήστε το.
• Αντικαταστήστε το φίλτρο καυσίμου τουλάχιστο κάθε τρεις μήνες για να διασφαλίσετε ότι είναι επαρκής η παροχή καυσίμου στο καρμπυρατέρ. Διαφορετικά μια ανεπαρκής παροχή καυσίμου μπορεί να προκαλέσει την αστοχία εκκίνησης του κινητήρα και τον περιορισμό της μέγιστης ταχύτητας.

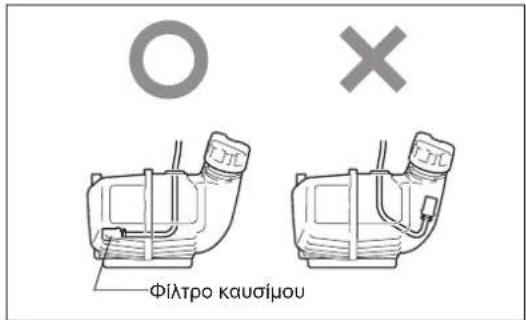

• Μετά από τον έλεγχο, τον καθαρισμό ή την αντικατάσταση, στερεώστε το φίλτρο καυσίμου στο σωλήνα καυσίμου (3) με το σφικτήρα ελαστικού σωλήνα (2). Σπρώξτε το φίλτρο καυσίμου μέχρι τέρμα στο κάτω μέρος του ρεζερβουάρ καυσίμου.

O X Φίλτρο καυσίμου

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΣΩΛΗΝΑ ΚΑΥΣΙΜΟΥ

ΠΡΟΣΟΧΗ: ΟΙ ΕΥΦΛΕΚΤΕΣ ΟΥΣΙΕΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΑΥΣΤΗΡΑ

Χρονικό διάστημα καθαρισμού και επιθεώρησης: Καθημερινά (κάθε 10 ώρες λειτουργίας)

Αντικατάσταση: Ετήσια (κάθε 200 ώρες λειτουργίας)

Αντικαταστήστε την σωλήνα καυσίμου κάθε χρόνο, ανεξάρτητα από την συχνότητα χρήσης. Η διαρροή καυσίμου μπορεί να οδηγήσει στην πυρκαγιά. Εάν ανιχνευτεί η οποιαδήποτε διαρροή κατά την επιθεώρηση, αντικαταστήστε αμέσως την σωλήνα καυσίμου.

ΕΠΙΘΕΩΡΗΣΗ ΜΠΟΥΛΟΝΙΩΝ, ΠΑΞΙΜΑΔΙΩΝ ΚΑΙ ΒΙΔΩΝ

-Σφίξτε ξανά τα χαλαρά μπουλόνια, παξιμάδια κτλ.
- Ελέγξτε το σφίξιμο της τάπας καυσίμου και της τάπας λαδιού. Ελέγξτε την περίπτωση διαρροής καυσίμου και λαδιού.
-Αντικαταστήστε τα φθαρμένα εξαρτήματα με καινούργια για μια ασφαλή λειτουργία.

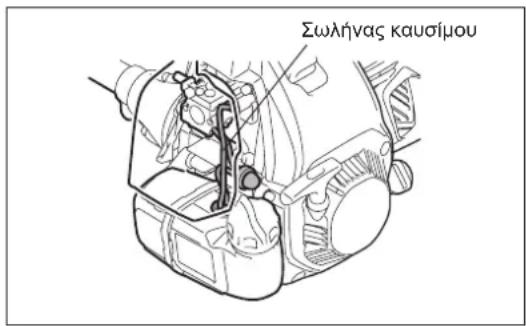

Σωλήνας καυσίμου

ΚΑΘΑΡΙΣΜΟΣ ΕΞΑΡΤΗΜΑΤΩΝ

• Πάντοτε να διατηρείτε τον κινητήρα καθαρό καθαρίζοντάς τον με ένα πανί.
• Καθαρίστε τα πτερύγια του κυλίνδρου από σκόνη ή βρωμιά. Η κολλημένη σκόνη ή βρωμιά στα πτερύγια θα προκαλέσει το σφήνωμα του πιστονιού.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΛΑΝΤΖΩΝ ΚΑΙ ΣΤΟΙΧΕΙΩΝ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ

Αντικαταστήστε τις φλάντζες και τα στοιχεία συναρμολόγησης εάν έχει αποσυναρμολογηθεί ο κινητήρας.

Η οποιαδήποτε εργασία συντήρησης που δεν συμπεριλαμβάνεται και δεν περιγράφεται σε αυτό το εγχειρίδιο θα πρέπει να εκτελείται μόνο από τους εξουσιοδοτημένους αντιπροσώπους του σέρβις.

ΑΠΟΘΗΚΕΥΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο κινητήρας είναι ακόμη ζεστός αμέσως μετά το σταμάτημα του κινητήρα. Κατά την αποστράγγιση του καυσίμου, αφήστε αρκετό χρόνο ώστε να κρυώσει ο κινητήρας αφού σταματήσει. Αλλιώς μπορεί να προκληθεί έγκαυμα στο δέρμα και/ή φωτιά.

ΚΙΝΔΥΝΟΣ: Όταν το μηχάνημα μένει εκτός λειτουργίας για μεγάλο χρονικό διάστημα, αποστραγγίστε όλο το καύσιμο από το ρεζερβουάρ καυσίμου και το καρμπιρατέρ, και στην συνέχεια φυλάξτε το σε ένα ξηρό και καθαρό μέρος.

- Αποστραγγίστε το καύσιμο από το ρεζερβουάρ καυσίμου και το καρμπιρατέρ σύμφωνα με την παρακάτω διαδικασία:

1) Αφαιρέστε το καπάκι του ρεζερβουάρ καυσίμου, και αποστραγγίστε εντελώς το καύσιμο.
Εάν υπάρχει το οποιοδήποτε ξένο σώμα μέσα στο ρεζερβουάρ καυσίμου, αφαιρέστε το εντελώς.
2) Τραβήξτε έξω το φίλτρο καυσίμου από την τρύπα ανεφοδιασμού χρησιμοποιώντας ένα σύρμα.
3) Σπρώξτε την αντλία προέγχυσης έως ότου αποστραγγιστεί το καύσιμο από εκεί, και το αποστραγγισμένο καύσιμο να μπει μέσα στο ρεζερβουάρ καυσίμου.
4) Τοποθετήστε το φίλτρο στο ρεζερβουάρ καυσίμου, και σφίξτε καλά το καπάκι του ρεζερβουάρ καυσίμου.
5) Στη συνέχεια συνεχίστε να λειτουργείτε τον κινητήρα έως ότου σταματήσει.

• Αφαιρέστε το μπουζί και ρίξτε αρκετές σταγόνες λαδιού κινητήρα μέσα στην τρύπα του μπουζί.
• Τραβήξτε με προσοχή το χερούλι του εκκινητήρα έτσι ώστε το λάδι του κινητήρα να απλωθεί πάνω από τον κινητήρα και συνδέστε το μπουζί.

-Τοποθετήστε το κάλυμμα στη μεταλλική λάμα.

-Σε γενικές γραμμές, να αποθηκεύετε το μηχάνημα σε οριζόντια θέση ή αν αυτό δεν είναι εφικτό, τοποθετήστε το μηχάνημα έτσι ώστε το κοπτικό εργαλείο να βρίσκεται κάτω από τον κινητήρα. Δώστε μεγάλη προσοχή πώς να αποθηκεύσετε το μηχάνημα για να αποτρατεί η πτώση του μηχανήματος. Διαφορετικά, μπορεί να προκληθεί τραυματισμός.

- Διατηρήστε το αποστραγγισμένο καύσιμο μέσα σε ένα ειδικό δοχείο σε ένα καλά αεριζόμενο χώρο υπό σκιά.

Προσοχή μετά από μια παρατεταμένη αποθήκευση.

– Πριν την εκκίνηση μετά από ένα παρατεταμένο διάστημα διακοπής, φροντίστε να αντικαταστήσετε το λάδι (ανατρέξτε στη Σ 239). Το λάδι θα αλλοιωθεί κατά το διάστημα στο οποίο το μηχάνημα δεν βρίσκεται σε λειτουργία.

Στοιχείο\Χρόνος λειτουργίας		Πριν τη λειτουργία	Μετά τον ανεφοδιασμό καυσίμου	Καθημερινά (10 ώρες)	30 ώρες	50 ώρες	200 ώρες	Πριν απτό την απτοθήκευση	Αντίστοιχη Σ
Λάδι κινητήρα	Επιθεώρηση/ καθαρισμός	○							229
	Αντικατάσταση					^○^*1			239
Σφίξιμο εξαρτημάτων (μπουλόνι, παξιμάδι)	Επιθεώρηση	○							241
Ρεζερβουάρ καυσίμου	Καθάρισμα/ επιθεώρηση	○							—
	Αποστράγγιση καυσίμου							^○^*3	242
Μοχλός γκαζιού	Έλεγχος λειτουργίας		○						—
Διακόπτης διακοπής	Έλεγχος λειτουργίας		○						239
Κοπτικό εργαλείο Επιθεώρηση		○		○					226
Ταχύτητα ρελαντί	Έλεγχος/ ρύθμιση			○					235
Φίλτρο αέρα Καθαρίστε				○					240
Μπουζί Επιθεώρηση				○					241
Αεραγωγοί ψύξης και πτερύγια κυλίνδρου	Καθάρισμα/ επιθεώρηση			○					242
Σωλήνας καυσίμου	Επιθεώρηση			○					242
	Αντικατάσταση						^○^*2		—
Γράσο κιβωτίου ταχυτήτων Ανεφοδιασμός					○				241
Φίλτρο καυσίμου	Καθαρισμός/ αντικατάσταση					○			241
Διάκενο βαλβίδας (βαλβίδα εισαγωγής και βαλβίδα εξαγωγής του αέρα)	Έλεγχος/ ρύθμιση						^○^*2		—
Καρμπιρατέρ	Αποστράγγιση καυσίμου							^○^*3	242

*1 Εκτελέστε την αρχική αντικατάσταση μετά από 20 ώρες λειτουργίας.

*2 Για την επιθεώρηση των 200 ωρών, απευθυνθείτε σε ένα Εξουσιοδοτημένο Αντιπρόσωπο του Σέρβις ή σε ένα συνεργείο.

*3 Μετά το άδειασμα του ρεζερβουάρ καυσίμου, συνεχίστε τη λειτουργία του κινητήρα για την αποστράγγιση του καυσίμου στο καρμπιρατέρ.

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πριν ζητήσετε βοήθεια για επισκευές, ελέγξετε το πρόβλημα μόνοι σας. Εάν βρεθεί κάτοια ανωμαλία, χειριστείτε το μηχάνημά σας σύμφωνα με τα όσα περιγράφονται σε αυτό το εγχειρίδιο. Ποτέ μην προσπαθήσετε να αποσυναρμολογήσετε το οποιοδήποτε εξάρτημα ενάντια σε όσα περιγράφονται. Για επισκευές, ελάτε σε επαφή με τον εξουσιοδοτημένο αντιπρόσωπο του σέρβις ή την τοπική αντιπροσωπεία.

Κατάσταση προβλήματος Πιθανή απία (δυσλειτουργία) Αποκατάσταση
Ο κινητήρας δεν ξεκινά	Ο διακόπτης I - Ο είναι ρυθμισμένος στο ΣΤΑΜΑΤΗΜΑ (STOP).	Τοποθετήστε το διακόπτη Ι-Ο στη θέση ΛΕΙΤΟΥΡΓΙΑ.
	Αστοχία λειτουργίας της αντλίας προέγχυσης Στρώξτε 7 με 10 φορές
	Χαμηλή ταχύτητα τραβήγματος του κορδονιού του εκκινητήρα	Τραβήξτε πιο δυνατά
	Έλλειψη καυσίμου Προσθέστε καύσιμο
	Βουλωμένο φίλτρο καυσίμου Καθαρίστε
	Λυγισμένος σωλήνας καυσίμου Ισιώστε το σωλήνα καυσίμου
	Αλλοιωμένο καύσιμο Το αλλοιωμένο καύσιμο καθιστά την εκκίνηση πιο δύσκολη. Αντικαταστήστε με καινούργιο καύσιμο. (Συνιστώμενη αντικατάσταση: 1 μήνας)
	Υπερβολική αναρρόφηση καυσίμου Τοποθετήστε το μοχλό του γκαζιού από την ενδιάμεση ταχύτητα στην υψηλή ταχύτητα και τραβήξτε το χερούλι του εκκινητήρα έως ότου να ξεκινήσει ο κινητήρας. Όταν ξεκινήσει ο κινητήρας, η μεταλλική λάμα αρχίζει να περιστρέφεται. Δώστε μεγάλη προσοχή στη μεταλλική λάμα.Εάν ο κινητήρας εξακολουθεί να μην ξεκινά, αφαιρέστε το μπουζί, στεγνώστε το ηλεκτρόδιο, και επανατοποθετήστε τα στην αρχική τους θέσης. Στη συνέχεια, ξεκινήστε όπως έχει καθοριστεί προηγουμένως.
	Αποσυνδεδεμένο καπάκι του μπουζί Συνδέστε το καλά
	Ρυπαρό μπουζί Καθαρίστε
	Μη φυσιολογικό διάκενο του μπουζί Ρυθμίστε το διάκενο
	Αλλη ανωμαλία του μπουζί Αντικαταστήστε
	Μη φυσιολογικό καρμπιρατέρ Ζητήστε την επιθεώρηση και συντήρηση.
	Το κορδόνι του εκκινητήρα δεν μπορεί να τραβηχτεί	Ζητήστε την επιθεώρηση και συντήρηση.
	Μη φυσιολογικό σύστημα μετάδοσης Ζητήστε την επιθεώρηση και συντήρηση.
Ο κινητήρας σταματά γρήγορα Η ταχύτητα του κινητήρα δεν αυξάνεται	Ανεπαρκές ζέσταμα	Εκτελέστε την λειτουργία προθέρμανσης
	Ο μοχλός του τσοκ είναι τοποθετημένος στο “ΚΛΕΙΣΤΟ” παρότι έχει ζεσταθεί ο κινητήρας.	Τοποθετήστε στο “ΑΝΟΙΚΤΟ”
	Βουλωμένο φίλτρο καυσίμου Καθαρίστε
	Ρυπαρό ή βουλωμένο φίλτρο αέρα	Καθαρίστε
	Μη φυσιολογικό καρμπιρατέρ Ζητήστε την επιθεώρηση και συντήρηση.
	Μη φυσιολογικό σύστημα μετάδοσης Ζητήστε την επιθεώρηση και συντήρηση.
Η μεταλλική λάμα δεν περιστρέφεταιΣταματήστε τον κινητήρα αμέσως	Ξεσφιγμένο το παξιμάδι σύσφιξης της μεταλλικής λάμας	Σφίξτε καλά
	Κλαδάκια πιάστηκαν από τη μεταλλική λάμα ή από το κάλυμμα αποτροπής διασποράς.	Αφαιρέστε τα ξένα σώματα
	Μη φυσιολογικό σύστημα μετάδοσης Ζητήστε την επιθεώρηση και συντήρηση.
Η κύρια μονάδα υφίσταται ανώμαλη δόνησηΣταματήστε τον κινητήρα αμέσως	Σπασμένη, λυγισμένη ή φθαρμένη μεταλλική λάμα	Αντικαταστήστε τη μεταλλική λάμα
	Ξεσφιγμένο το παξιμάδι σύσφιξης της μεταλλικής λάμας	Σφίξτε καλά
	Μετατόπιση του κυρτού τιμήματος της μεταλλικής λάμας και του υποστηρικτικού εξαρτήματος της μεταλλικής λάμας.	Συνδέστε το καλά
	Μη φυσιολογικό σύστημα μετάδοσης Ζητήστε την επιθεώρηση και συντήρηση.
Η μεταλλική λάμα δεν σταματά αμέσωςΣταματήστε τον κινητήρα αμέσως	Υψηλή περιστροφή του релавτί Ρυθμίστε
	Αποσυνδεδεμένο καλώδιο γκαζιού	Συνδέστε το καλά
	Μη φυσιολογικό σύστημα μετάδοσης Ζητήστε την επιθεώρηση και συντήρηση.
Ο κινητήρας δεν σταματάΛειτουργήστε τον κινητήρα στο релавτί και τοποθετήστε τον μοχλό του τσοκ στο ΚΛΕΙΣΤΟ	Αποκολλημένος συνδετήρας	Συνδέστε το καλά
	Μη φυσιολογικό ηλεκτρικό σύστημα Ζητήστε την επιθεώρηση και συντήρηση.

Όταν ο κινητήρας δεν ξεκινά μετά την λειτουργία προθέρμανσης:
Εάν δεν υπάρχει καμιά ανωμαλία στα σημεία ελέγχου, ανοίξτε το γκάζι περίπου στο 1/3 και ξεκινήστε τον κινητήρα.

Türkçe

(Orijinal talimatlar)
