ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Alan HP108 ALBRECHT

Για να πληροφορίες σχετικά με την εγγύηση του προϊόντος, πορακαλούμε επισκεφτείτε την ιστοσελίδα midlandeurope.com

Οπο το αντικόνει πο φίσων το συβελο στή τος υσούς τος, στή τος υσυκευσού; τος ή τα δρεχεις χροχς τος δον ποτεί να επεντεξεντοι νας κενεις εκάνει μπερματης αλαι το πρεκερίζεντα στή κάτη λένειν πεναριδείς τος καθερίζεντα πο τος κενεμμέν. Εκή, τα δρεχεις πενερεις νο πρετα να δυφορζεντα εκάνειν γο το χρεπερεκτά και τα πενακευκόρενο εκάν, πρερμεγεσεις ποι συμπίου στη προστοια το το περελευκός.

Sommario

Κύριες ενδείξεις/χειρισμοί ....4

Εγκατάσταση παρελκομένων ....7

Φόρτιση του πακ μπαταριών 8

Συντήρηση και φροντίδα....9

Βασικές λειτουργίες....9

Τύποι λειτουργίας HP108/408 9

Λειτουργίες του πλήκτρου μενού 9

Τεχνικά χαρακτηριστικά 16

_

-

| _

1

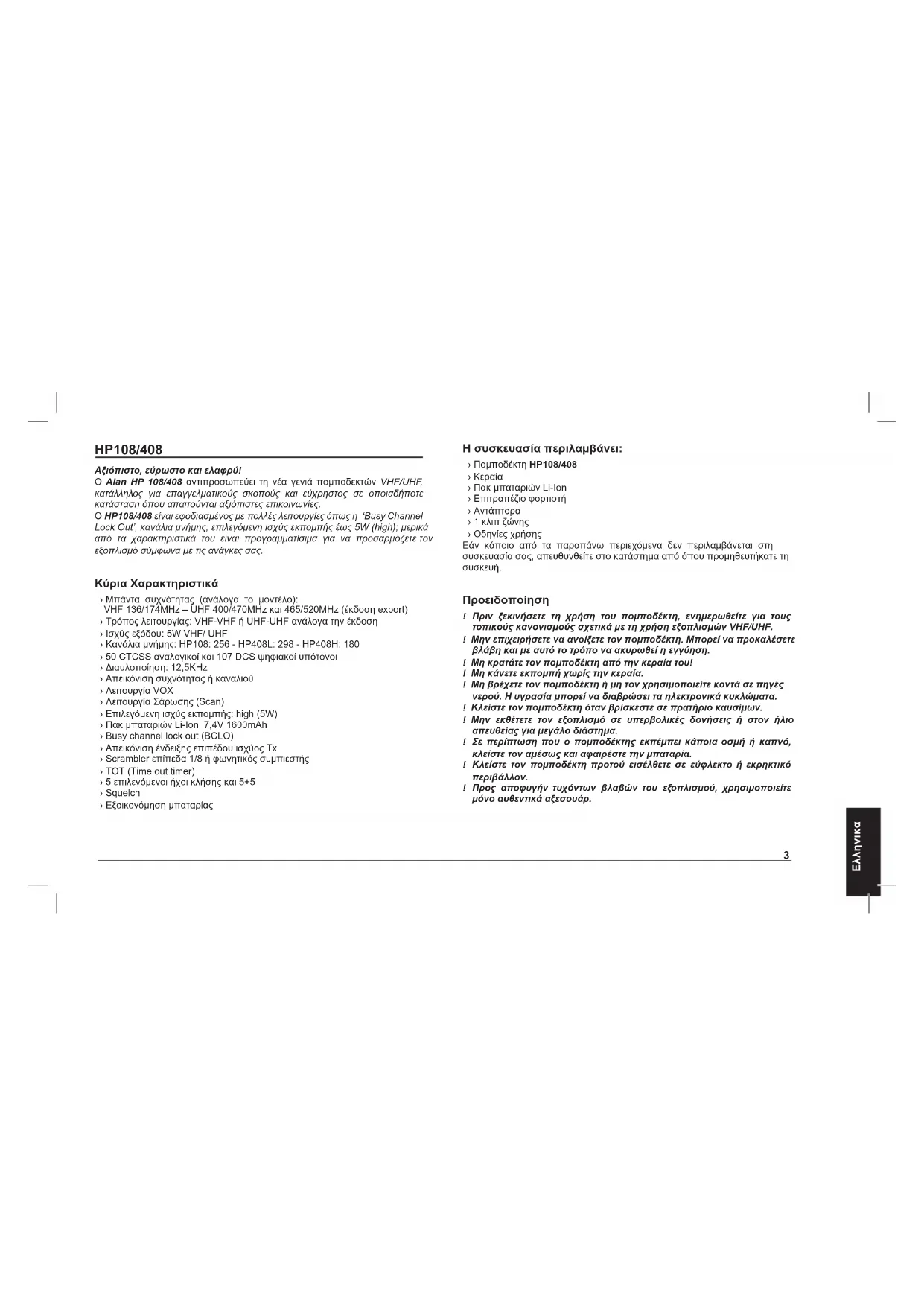

HP108/408

Αξιόπιστο, εύρωστο και ελαφρύ!

O Alan HP 108/408 αντιπροσωπεύει τη νέα γενιά πομποδεκτών VHF/UHF, κατάλληλος για επαγγελματικούς σκοπούς και εύχρηστος σε οποιαδήποτε κατάσταση όπου απαιτούνται αξιόπιστες επικοινωνίες.

Ο HP108/408 είναι εφοδιασμένος με πολλές λειτουργίες όπως η 'Busy Channel Lock Out', κανάλη μνήμης, επιλεγόμενη ισχύς εκπομπής έως 5W (high); μερικά από τα χακατηριστικά του είναι προγραμματίσιμα για να προσαρμόζετε τον εξοπλισμό σύμφωνα με τις ανάγκες σας.

Κύρια Χαρακτηριστικά

) Μπάντα συχνότητας (ανάλογα το μοντέλο):
VHF 136/174MHz – UHF 400/470MHz και 465/520MHz (έκδοση export)

Τρόπος λειτουργίας: VHF-VHF ή UHF-UHF ανάλογα την έκδοση
Ισχύς εξόδου: 5W VHF/ UHF
) Κανάλια μνήμης: HP108: 256 - HP408L: 298 - HP408H: 180
50 CTCSS αναλογικοί και 107 DCS ψηφιακοί υπότονοι
Διαυλοποίηση: 12,5KHz
) Απεικόνιση συχνότητας ή καναλιού
Λειτουργία VOX
) Λειτουργία Σάρωσης (Scan)
Επιλεγόμενη ισχύς εκπομπής: high (5W)
Πακ μπαταριών Li-Ion 7,4V 1600mAh
) Busy channel lock out (BCLO)
Απεικόνιση ένδειξης επιπέδου ισχύος Τχ
Scrambler επίπεδα 1/8 ή φωνητικός συμπιεστής
TOT (Time out timer)
5 επιλεγόμενοι ήχοι κλήσης και 5+5
Squelch
) Εξοικονόμηση μπαταρίας

Η συσκευασία περιλαμβάνει:

Πομποδέκτη ΗΡ108/408
Kεραία
Πακ μπαταριών Li-Ion
Επιτραπέζιο φορτιστή
Αντάπτορα
1 κλιπ ζώνης

, Οδηγίες χρήσης

Εάν κάποιο από τα παραπάνω περιεχόμενα δεν περιλαμβάνεται στη συσκευασία σας, απευθυνθείτε στο κατάστημα από όπου προμηθευτήκατε τη συσκευή.

Προειδοποίηση

! Πριν ξεκινήσετε τη χρήση του πομποδέκτη, ενημερωθείτε για τους τοπικούς κανονισμούς σχετικά με τη χρήση εξοπλισμών VHF/UHF.
! Μην επιχειρήσετε να ανοίξετε τον πομποδέκτη. Μπορεί να προκαλέσετε βλάβη και με αυτό το τρόπο να ακυρωθεί η εγγύηση.
! Μη κρατάτε τον πομποδέκτη από την κεραία του!
! Μη κάνετε εκπομπή χωρίς την κεραία.
! Μη βρέχετε τον πομποδέκτη ή μη τον χρησιμοποιείτε κοντά σε πηγές νερού. Η υγρασία μπορεί να διαβρώσει τα ηλεκτρονικά κυκλώματα.
! Κλείστε τον πομποδέκτη όταν βρίσκεστε σε πρατήριο καυσίμων.
! Μην εκθέτετε τον εξοπλισμό σε υπερβολικές δονήσεις ή στον ήλιο απευθείας για μεγάλο διάστημα.
! Σε περίπτωση που ο πομποδέκτης εκπέμπει κάποια οσμή ή καπνό, κλείστε τον αμέσως και αφαιρέστε την μπαταρία.
! Κλείστε τον πομποδέκτη προτού εισέλθετε σε εύφλεκτο ή εκρηκτικό περιβάλλον.
! Προς αποφυγήν τυχόντων βλαβών του εξοπλισμού, χρησιμοποιείτε μόνο αυθεντικά αξεσουάρ.

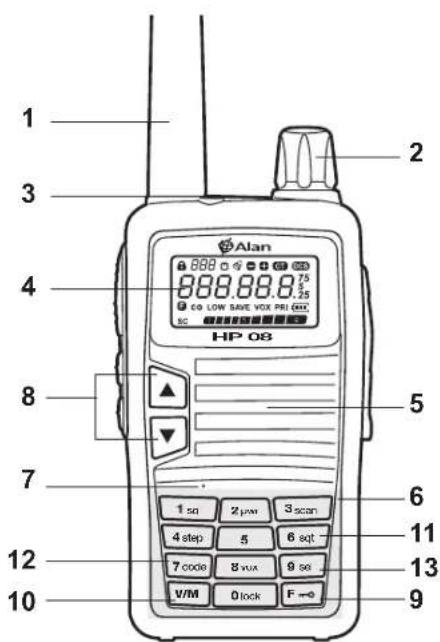

ΒΑΣΙΚΕΣ ΕΝΔΕΙΞΕΙΣ/ΧΕΙΡΙΣΜΟΙ

1 2 3 4 HP 08 5 6 7 8 9 10 11 12 13 2 3 4 5 6 7 8 9 V/M 0 lock F →

1. KEPAIA
2. ΜΕΤΑΓΩΓΕΑΣ ΟΝ/ΟFF/ΕΝΤΑΣΗΣ: για να ανοίξετε/κλείσετε τον πομποδέκτη και να ρυθμίσετε την ένταση.
3. ΛΥΧΝΙΑ: ανάβει κόκκινο κατά την εκπομπή και πράσινο κατά τη λήψη.
4. ΟΘΟΝΗ LCD: απεικονίζει την κατάσταση λειτουργίας του πομποδέκτη.
5. ΜΕΓΑΦΩΝΟ
6. ΑΛΦΑΡΙΘΜΗΤΙΚΟ ΠΛΗΚΤΡΟΛΟΓΙΟ
7. MIKPOΦΩNO
8. ▲/▼: για να επιλέξετε συχνότητα και τα περιεχόμενα του μενού.
9. Πλήκτρο Τ -αγια να επιλέξετε λειτουργίες του πομποδέκτη
10. Πλήκτρο V/M: επιβεβαιώνει τις επιθυμητές ρυθμίσεις
11. Πλήκτρο 6 sqt: για ενεργοποίηση των υποτόνων
12. Πλήκτρο 7 code: για να επιλέξετε τους υπότονους
13. Πλήκτρα F → + 9 sel: για να επιλέξετε τις λειτουργίες μενού

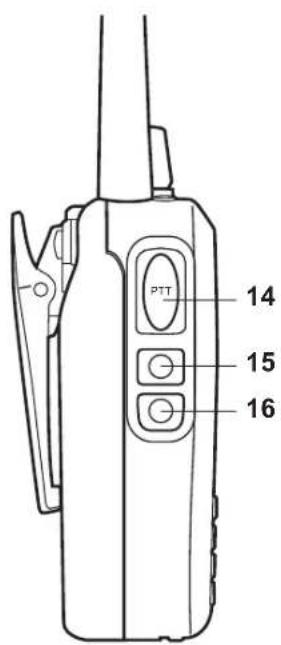

PTT 14 15 16

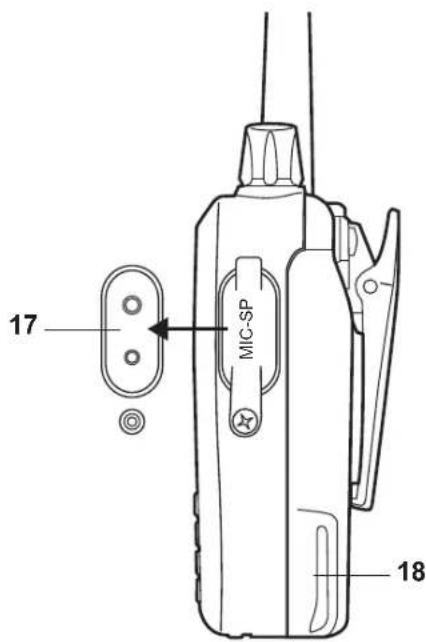

17 MIC-SP 18

1. PTT: πιέστε το για εκπομπή (ανάβει κόκκινη λυχνία) και ελευθερώστε το για λήψη (πράσινη λυχνία).
2. ΠΛΗΚΤΡΟ ΦΩΤΙΣΜΟΥ: πιέστε το για να ενεργοποιήσετε τον φωτισμό οθόνης και πληκτρολογίου. Αν είναι ενεργοποιημένη η επιλεγόμενη κλήση, πιέστε το πλήκτρο για να κάνετε αποστολή; αν ένας τόνος είναι ενεργοποιημένος, πιέστε αυτό το πλήκτρο για να στείλετε τον τόνο.
3. ΠΛΗΚΤΡΟ MONITOR: Για ενεργοποίηση/απενεργοποίηση του squelch.
4. ΕΞΩΤΕΡΙΚΗ ΥΠΟΔΟΧΗ ΜΙΚΡΟΜΕΓΑΦΩΝΟΥ: για να συνδέσετε ένα μικρόφωνο, μεγάφωνο ή καλώδιο προγραμματισμού.
5. ΠΑΚ ΜΠΑΤΑΡΙΩΝ

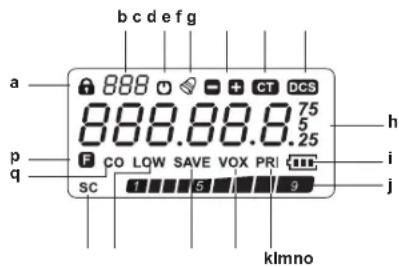

OONH LCD

Η οθόνη LCD δείχνει συνεχώς πληροφορίες για την κατάσταση λειτουργίας του πομποδέκτη.

	EIKONA ΛΕΙΤΟΥΡΓΙΑ ΧΕΙΡΙΣΜΟΣ
a		Κλείδωμα πληκτρολογίου	Πιέστε F → (κρατήστε πατημένο για 2 δευτερόλειττα)
b	BBB	Αποθηκευμένα κανάλια Πιέστε V/M
c		Αυτόματο κλείσιμο πομποδέκτη	Πιέστε F → sel kαι επιλέξτε menu 01
d		Ηχος πλήκτρων πληκτρολογίου	Πιέστε F → sel kαι επιλέξτε menu 06
e +/-		Ρύθμιση συχνότητας (προς τα πάνω +, προς τα κάτω -).	Μπορεί να ενεργοποιηθεί/ απενεργοποιηθεί μόνο με το προαιρετικό λογισμικό προγραμματισμού.
f	CT	CTCSS	Πιέστε F →, 6 sqt
g	DCS	DCS	Πιέστε F →, 6 sqt
h	888.88.87535	Δείχνει την συχνότητα, το κανάλι και το μενού λειτουργίας
i		Επίπεδο μπαταρίας
j		Δείχνει την ισχύ του σήματος εκπομπής/λήψης.
k	PRI	Περιλαμβανόμενο κανάλι στη λειτουργία σάρωσης (scan)	Πιέστε F →, 0 lock
l	VOX	Ενεργοποίηση VOX	Πιέστε F →, 9 sel kαι επιλέξτε MENU 24
m	SAVE	Εξοικονόμηση μπαταρίας	Επιλέξτε menu 4
n	LOW/MID/HIGH	Χαμηλή/Μεσαία/Υψηλή ισχύς	Πιέστε F →, 2 pwr
o	SC	Scrambler	Επιλέξτε menu 2
p	F	Επιλογή λειτουργίας	Πιέστε F →
q	CO	Φωνητική συμπίεση	Επιλέξτε menu 2

b c d e f g a 888 0 - + CT DCS 888.88.8 75 5 .25 p F co LOW SAVE VOX PRI ... q SC 1 5 9 h i j klmno

ΕΓΚΑΤΑΣΤΑΣΗ ΠΑΡΕΛΚΟΜΕΝΩΝ

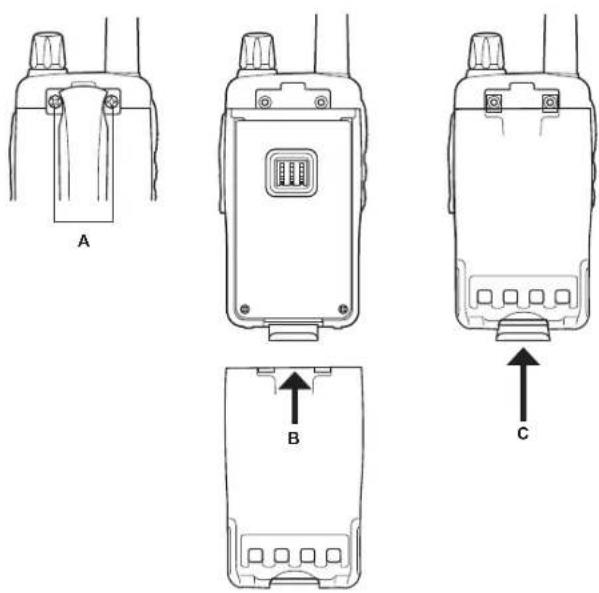

Τοποθέτηση/απομάκρυνση του πακ μπαταριών

Εγκατάσταση

Ξεβιδώστε το κλιπ ζώνης (Α), ταιριάξτε το πακ μπαταριών στις αυλακώσεις του πομποδέκτη (Β) και ασφαλίστε το πακ μπαταριών με το κλιπ μπαταρίας (C).

Βιδώστε το κλιπ ζώνης.

Για να αφαιρέσετε το πακ μπαταριών, ξεβιδώστε το κλιπ ζώνης, ξεμαγκώστε το κλιπ μπαταρίας και αφαιρέστε το πακ μπαταριών.

Τοποθέτηση/απομάκρυνση του κλιπ ζώνης

Το κλιπ ζώνης μπορεί να τοποθετηθεί/αφαιρεθεί με τις παρεχόμενες βίδες στήριξης (Α).

Τοποθέτηση/απομάκρυνση της κεραίας

Βιδώστε την κεραία δεξιόστροφα στον κονέκτορα της κεραίας μέχρι να βιδώσει σφιχτά.

Βιδώστε τη αριστερόστροφα για να την αφαιρέσετε.

Σύνδεση του μικρομεγάφωνου (προαιρετικό)

Αφαιρέστε το λαστιχένιο κάλυμμα της υποδοχής του μικροφώνου και συνδέστε το μικρομεγάφωνο.

ΦΟΡΤΙΣΗ ΤΟΥ ΠΑΚ ΜΠΑΤΑΡΙΩΝ

Ο HP108/408 διαθέτει πακ μπαταριών Li-Ion, 7,4V 1600mAh.

Πριν την πρώτη χρήση, το πακ μπαταριών δεν είναι φορτισμένο πλήρως.

Η μπαταρία προσφέρει μέγιστη αυτονομία μετά από 3-4 πλήρεις κύκλους φόρτισης/επαναφόρτισης.

Προειδοποιήσεις για τη χρήση των πακ μπαταριών

Χρησιμοποιείτε μόνο το αυθεντικό πακ μπαταριών. Άλλοι τύποι μπαταρίας μπορέι να προκαλέσουν εκρήξεις ή τραυματισμούς.

Μην πετάτε ποτέ τις μπαταρίες στη φωτιά και μη τις εκθέτετε ποτέ σε υψηλή θερμοκρασία, μπορεί να εκραγούν προκαλώντας φωτιά ή εκρήξεις. Ακολουθήστε αυστηρά τους κανονισμούς ανάλωσης της χώρας σας.

Κατά τη διάρκεια της φόρτισης, η θερμοκρασία περιβάλλοντος θα πρέπει να είναι μεταξύ 0° και 40°.

Το μηχάνημα φορτίζεται καλύτερα όταν ο πομποδέκτης είναι κλειστός.

Αντικαταστήστε το πακ μπαταριών όταν ο χρόνος λειτουργίας μειωθεί ακόμη κι αν είναι πλήρως φορτισμένο.

Ημιτελείς φορτίσεις μειώνουν την αυτονομία της μπαταρίας.

Μη φορτίζετε τον πομποδέκτη/πακ μπαταριών αν είναι βρεγμένα!

Φόρτιση

Όταν η οθόνη εμφανίζει ١٠ το πακ μπαταριών είναι ξεφόρτιστο.

Παρακαλώ φορτίστε το.

Η λυχνία φόρτισης δείχνει το επίπεδο φόρτισης ως φαίνεται παρακάτω:

ΛΥΧΝΙΑ ΕΠΙΠΕΔΟ ΦΟΡΤΙΣΗΣ
Κόκκινη (μόνιμα) Φορτίζει
Πράσινη (μόνιμα) Ολοκλήρωση

Η χρήση μη αυθεντικών πακ μπαταριών μπορέι να προκαλέσει σοβαρές βλάβες στο μηχάνημα, εκρήξεις ή τραυματισμούς.

Φόρτιση του πακ μπαταριών:

1. Συνδέστε το βύσμα του επιτοίχιου αντάπτορα στην υποδοχή της βάσης του

8

επιτραπτέζιου φορτιστή.

1. Συνδέστε το βύσμα του επιτοίχιου αντάπτορα στην πρίζα
2. Τοποθετήστε τον πομποδέκτη/πακ μπαταριών στον επιτραπέζιο φορτιστή.
3. Οι επαφές της μπαταρίας πρέπει να είναι κατάλληλα συνδεδεμένες με τις επαφές του φορτιστή. Η λυχνία του φορτιστή ανάβει κόκκινο.
4. Η φόρτιση ολοκληρώνεται μετά από περίπου 3 ώρες; η λυχνία του φορτιστή ανάβει πράσινο. Απομακρύνετε τον πομποδέκτη/πακ μπαταριών.

Προσοχή

Αν η λυχνία του φορτιστή αναβοσβήνει πριν τοποθετήσετε το πακ μπαταριών στο φορτιστή,κλείστε τον: αυτό δείχνει κάποια δυσλειτουργία του ίδιου του φορτιστή.
Απομακρύνετε τον πομποδέκτη/πακ μπαταριών από τον φορτιστή μόνο όταν έχει ολοκληρωθεί η φόρτιση!
» Αν η λυχνία συνεχίσει να αναβοσβήνει ακόμη κι αν η φόρτιση έχει ολοκληρωθεί, τότε το πακ μπαταριών έχει υποστεί βλάβη

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ

Καθαρίστε τον πομποδέκτη με ένα απαλό πανί. Μη χρησιμοποιήσετε οινόπνευμα ή λειαντικές ουσίες!

Όταν δεν χρησιμοποιείτε τον εξοπλισμό, καλύψτε τον κονέκτορα του μικρομεγάφωνου.

ΒΑΣΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ

Ενεργοποίηση/απενεργοποίηση (on/off)

Για να ενεργοποιήσετε τον πομποδέκτη, περιστρέψτε δεξιόστροφα τον μεταγωγέα ON/OFF/VOLUME ώσπου να ακούσετε ένα μητιτ. Περιστρέψτε τον αριστερόστροφα για να τον απενεργοποιήσετε.

Ρύθμιση έντασης

Στρέψτε δεξιόστροφα τον μεταγωγέα ON/OFF/VOLUME για να αυξήσετε την ένταση, αριστερόστροφα για να την ελαττώσετε.

Ρύθμιση του Squelch

To squelch είναι ένα χαρακτηριστικό ικανό να μειώσει τον θόρυβο υπαβάθρου όταν δεν λαμβάνονται σήματα.

To Squelch μπορεί να ρυθμιστεί σε 9 διαφορετικά επίπεδα. Κρατήστε πατημένα Τ → και 1 sql: απεικονίζεται το τρέχον επίπεδο quelch. Επιλέξτε το επιθυμητό επίπεδο με τη βούθεια των πλήκτρων ▲/▼. Για να επιβεβαιώσετε την επιλογή σας, πιέστε οποιοδήποτε πλήκτρο εκτός των ΠΛΗΚΤΡΟ ΦΩΤΙΣΜΟΥ και MONITOR.

Εκπομπή

Πιέστε και κρατήστε πατημένο το [PTT] και μιλήστε με κανονική φωνή. Κατά την εκπομπή, η λυχνία ανάβει κόκκιο. Για να επεκτείνετε την αυτονομία, μπορείτε να επιλέξετε την χαμηλή ισχύ

εκπομπής. Μπορείτε να επιλέξετε ανάμεσα σε 3 επίπεδα ισχύος: υψηλό, μεσαίο και χαμηλό. Για λήψη, ελευθερώστε το πλήκτρο PTT.

Τύποι λειτουργίας HP108/408

1) Κατάσταση Αποθηκευμένων Καναλιών (CH) - Εμφανίζεται ο αριθμός του καναλιού
Στην κατάσταση ΚΗ, μπορέιτε να έχετε πρόσβαση στα αποθηκευμένα κανάλια: πιέστε Τ/Μ και επιλέξιτε το αποθηκευμένο κανάλι χρησιμοποιώντας τα πλήκτρα ▲/▼.
Αυτή η κατάσταση είναι εφικτή αν έχετε αποθηκεύσει τουλάχιστον ένα κανάλι.

2) Κατάσταση Μενού ( MENU)

Για να επιλέξετε το μενού του πομποδέκτη, πιέστε Τ → (το Τ αναβοσβήνει) και μετά 9 sel. Οι ρυθμίσεις μενού αλλάζουν με τα πλήκτρα ▲/▼.

ΛΕΙΤΟΥΡΓΙΕΣ ΤΟΥ ΠΛΗΚΤΡΟΥ ΜΕΝΟΥ

Το μενού περιλαμβάνει τις ρυθμίσεις του πομποδέκτη που μπορούν να τροποποιηθούν ανάλογα με τις ανάγκες σας.

Γενική χρήση του μενού

Πιέστε F → μέχρι να αναβοσβήνει το Τ στην οθόνη; πιέστε 9 sel για να εισέλθετε στο μενού. Επιλέξτε την επιθυμητή λειτουργία πατώντας ▲/▼. Πιέστε Τ → για να εισέλθετε στην επιθυμητή ρύθμιση; επιλέξτε ενεργοποίηση/απτενεργοποίηση με τα ▲/▼ και επιβεβαϊωστε πατώντας Τ →/PTT/V/M. Πιέστε V/M για να βγείτε από το μενού.

Λειτουργίες Μενού

MENOY Εικονιζόμενη λειτουργία Ρύθμιση
1 APO (Αυτόματη απενεργοποίηση) OFF, 1-15 ώρες
2 APRO OFF/COMP/SCRAMB
3 BANK (Ομάδα Καναλιών) BANK, NO BANK
4 BATSAV (Εξοικονόμηση μπαταρίας) ON/OFF
5 BCLO (Busy channel lockout) OFF/WAVE/QT-DOS
6 BEEP (Ηχος πληκτρολογίου) ON/OFF
7 SCR NO (Scrambler) 1-8 ομάδες (προαιρ.)
8 DC VLT (Τάση DC) Τάση μπαταρίας
9 LAMP (ΦΩΤΙΣΜΟΣ) OFF/CONT/KEY
10 LOCK (Κλείδωμα πληκτρολογίου) K+S /PTT/KEY/ALL
11	MSGSET (Τροποποίηση μηνύματος)	Προγραμματιζόμενο
12	NAME (Απεικόνιση ονόματος καναλιού)	FREQ/ALPHA
13 NMSET (Τροποποίηση ονόματος καναλιού)	Προγραμματιζόμενο
15	OPNMSG (Μήνυμα καλωσορίσματος )	OFF/DC/MSG
16 PSWD (Ανοιγμα κωδικού)	ON/OFF
17 PSWD W (Τροσθήκη κωδικού)	Προγραμματιζόμενο
18 ROGER (Τόνος λήξης εκπομπής) ON/OFF
19 SCN MD (Τύπος σάρωσης )	TO/CO/SE
20 STE (Μείωση πλευρικού θορύβου)	ON/OFF
21 TOT (time-out timer)	OFF, 1-7 λεπτά
22 TXSTOP (Διακοπή εκπομπής)	ON/OFF
23 VOX	ON/OFF
24 VOX D (Καθυστέρηση VOX)	1S, 2S, 3S, 4S
25 VOX S (Επίπεδα ευαισθησίας του VOX) 1-8
26 VXB (Απασχολημένο VOX)	ON/OFF

Αυτόματη απενεργοποίηση (ΑΡΟ)

Με αυτή τη λειτουργία, η συσκευή απενεργοποιείται αυτόματα μετά από ένα προκαθορισμένο χρόνο (από 1 έως 15 ώρες από τη ρύθμιση). Ένα λεπτό πριν την απενεργοποίηση, αναβοσβήνει στην οθόνη "ΑΡΟ" και ακούγεται ένας προειδοποιητικός ήχος μπιτ.

Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία ΑΡΟ:

Μπείτε στο μενού 1 πατώντας F → και 9 sel, επιλέξτε την επιθυμητή ρύθμιση με τα πλήκτρα ▲/▼ και επιβεβαιώστε πατώντας πάλι 9 sel.

Φωνητική λειτουργία (APRO)

Από το menu 2 μπορείτε να ενεργοποιήσετε δύο φωνητικές λειτουργίες:

COMP: Compander, επιτρέπει τη βελτίωση της έντασης του σήματος/θορύβου SCRAMB: scrambler

(για να ενεργοποιήσετε μία από αυτές τις λειτουργίες, ακολουθήστε τη γενική διαδικασία που περιγράφεται στην παρ. Γενική χρήση του μενού' στη σελ. 9).

Ομάδες καναλιών

Όταν ενεργοποιείται αυτή η λειτουργία, τα αποθηκευμένα κανάλια ανήκουν στις ομάδες καναλιών.

BANK: ενεργοποίηση λειτουργία ομάδας καναλιών.

Τα κανάλια θα χωριστούν σε 15 ομάδες καναλιών

NO BANK: απενεργοποίηση λειτουργίας ομάδας καναλιών; τα κανάλια εμφανίζονται διαδοχικά, χωρίς να σχηματίζουν ή να ανήκουν σε ομάδα.

Εξοικονόμηση μπαταρίας (BATSAV)

Η λειτουργία εξοικονόμησης μπαταρίας επιτρέπει τη μείωση της κατανάλωσης με σκοπό την επέκταση της αυτονομίας της μπαταρίας. Η λειτουργία διακόπτεπται όταν πατήσετε οποιοδήποτε πλήκτρο ή ανοίξετε το squelch. Για να ενεργοποιήσετε αυτή τη λειτουργία, επιλέξτε 'BATSAV' (04) menu kαι ακολουθήσε τη διαδικασία που περιγράφεται στην παρ. 'Γενική χρήση του μενού' σελ.9. Όταν είναι ενεργή η εξοικονόμηση μπαταρίας, εμφανίζεται στην οθόνη η λέξη 'SAVE'.

Όταν ο πομποδέκτης λαμβάνει ένα σήμα, σταματάει την εκπομπή για να αποφευχθούν παραμβολές στο απασχολημένο κανάλι. Για να ενεργοποιήσετε/ απενεργοποιήσετε το BCLO, μπείτε στο μενού 05 (BCLO) και ακολουθήστε τη διαδικασία της παραγράφου. Γενική χρήση του μενού' σελ.9.

Keypad tone (BEEP)

Όταν πατάτε κάποιο πλήκτρο, ακούγεται ένας ήχος μπιπ. Για να ενεργοποιήσετε/ απενεργοποιήσετε αυτό τον ήχο, μπείτε στο μενού 06 (ΒΕΕΡ) και ακολουθήσε τη διαδικασία της παραγράφου 'Γενική χρήση του μενού'.

To scrambler σχεδιάστηκε για να προστατεύει τις επικοινωνίες σας: μπορούν να ακουστούν μόνο από χρήστες που έχουν το ίδιο επίπεδο με εσάς (8 επίπεδα διαθέσιμα). Μπορείτε να ενεργοποιήσετε τη λειτουργία από το μενού 2 και επιλέξε τ' SCRAMB'. (Ακολουθήστε τη διαδικασία της παρ. Γενική χρήση του μενού στη σελ 9).

To scrambler δεν εγγυάται απόλυτη ασφάλεια στις επικοινωνίες σας.

Τάση μπαταρίας (DC VLT)

Για να εμφανίσετε την τάση μπαταρίας, επιλέξτε το μενού 08 και πιέστε F →.

Φωτισμός οθόνης και πληκτρολογίου(LAMP)

Για να ενεργοποιήσετε/απτενεργοποιήσετε το ΦΩΤΙΣΜΟ πληκτρολογίου/ οθόνης, μπείτε στο μενού 09 και πιέστε F →. Μπορείτε να επιλέξετε μεταξύ 3 επιλογών:

OFF: Χωρίς φωτισμό KEY: ενεργοποίηση φωτισμού(5 δευτερόλεπτα για κάθε λειτουργία). Διακόττεται αυτόματα όταν δεν γίνεται χρήση κάποιας λειτουργίας. Για διακοτή του φωτισμού, πιέστε το ΠΛΗΚΤΡΟ ΦΩΤΙΣΜΟΥ.

CONT: Συνεχής φωτισμός. Για να φωταγωγήσετε την οθόνη και το πληκτρολόγιο σε stand-by, πιέστε το ΠΛΗΚΤΡΟ ΦΩΤΙΣΜΟΥ και ελευθερώστε για διακοπή (μένει ενεργό για 5 δευτ).

Κλείδωμα πληκτρολογίου (LOCK)

Για να αποφύγετε τυχαίες αλλαγές στις ρυθμίσεις του πομποδέκτη, μπορείτε να ενεργοποιήσετε το κλείδωμα πληκτρολογίου.

Για να κλειδώσετε κάποιο πλήκτρο, πιέστε και κρατήστε το Τ → για 2 δευτ. Πιέστε Τ →, 9 sel για να μπείτε στο μενού 10 (LOCK). 4 επιλογές είναι

διαθέσιμες:

• K+S: Κλείδωμα πληκτρολογίου και των πλήκτρων ▲/▼

PTT: Κλέιδωμα του πλήκτρου PTT για να αποφύγετε τυχαίες εκπομπές
KEY: Κλείδωμα πληκτρολογίου για να αποφύγετε τυχαία πατήματα πλήκτρων.

- ALL: Κλέιδωμα όλων των πλήκτρων.

Για επιβεβαίωση και έξοδο πιέστε 9 sel.

Τροποποίηση μηνύματος σε ενεργό πομποδέκτη (MSGSET)

Για να τροποποιήσετε ένα μήνυμα, υπάρχουν διαθέσιμοι 5 αλφαριθμητικοί χαρακτήρες.

Διαδικασία:

1. Πιέστε F →, αναβοσβήνει "F" στην οθόνη. Πιέστε 9 sel για να μπείτε στο μενού MSGSET (11).
2. Πιέστε F → για να τροποποιήσετε το μήνυμα. Αναβοσβήνει ο πρώτος χαρακτήρας; χρησιμοποιήστε τα πλήκτρα ▲/▼ για να επιλέξετε αριθμούς/ γράμματα ή κενά.
3. Πιέστε 9 sel για να μεταβείτε στον δεύτερο χαρακτήρα.
4. Επαναλάβετε τα βήματα 2 και 3 και πιέστε F → για να ολοκληρώσετε.
5. Για να σβήσετε ή να γράψετε ξανά ένα χαρακτήρα πιέστε 7 code.
6. Για να γράψετε πάλι όλο το μήνυμα, πιέστε V/M.

Τροποποίηση ονόματος καναλιού (NM SET)

Για να τροποποιήσετε το όνομα του καναλιού, έχετε στη διάθεσή σας 5 αλφαριθμητικούς χαρακτήρες.

Διαδικασία:

Πιέστε F → , αναβοσβήνει "F" στην οθόνη; πιέστε 9 sel για να μπείτε στο μενού 13. Για να τροποποίησετε το όνομα του καναλιού πιέστε F→. Ο πρώτος χαρακτήρας αναβοσβήνει; χρησιμοποίησε τα ▲/▼ για να επιλέξετε αριθμούς/ γράμματα ή κενά. Για να τροποποίησετε το δεύτερο χαρακτήρα πιέστε 9 sel Επαναλάβετε τα βήματα 2 και 3 και πιέστε F→ για να ολοκληρώσετε.

Για να σβήσετε ή να γράψετε ξανά ένα χαρακτήρα πιέστε 7 code.

Για να γράψετε πάλι όλο το μήνυμα, πιέστε Τ/Μ.

Απεικόνιση συχνότητας/ονόματος καναλιού (NAME)

Όταν αποθηκεύεται ένα κανάλι, η συχνότητά του δεν εμφανίζεται στην οθόνη. Για να την εμφανίσετε, μπείτε στο μενού 12 και επιλέξτε την επιθυμητή επιλογή πιέζοντας τα πλήκτρα ▲/▼:

) ALPHA: εμφανίζει το κανάλι.

FREQ: εμφανίζει τη συχνότητα.

Μήνυμα καλωσορίσματος (OPNMSG)

Με αυτή τη λειτουργία μπορέιτε να θέσετε τί θα εμφανίζεται στην οθόνη μόλις ανοίγετε τον πομποδέκτη.

Επιλέξτε μενού 15 και επιλέξτε μεταξύ αυτών των επιλογών:

OFF: απεικόνιση συχνότητας ή καναλιού,μόλις ανοιγετε τον πομποδέκτη.
DC: απεικόνιση της τάσης μπαταρίας.
) MSG: απεικόνιση του μηνύματος που θα θέσετε.

Κωδικός (PSWD)

Για να εισάγετε τον κωδικό, μπείτε στο μενού 17. Οι χαρακτήρες που μπορέίτε να τροποποίησετε είναι 4 (μπορείτε να τους αλλάξετε πιτώντας Τ/Μ). Μόλις καθορίσετε τον κωδικό, πηγαίνετε στο μενού 16 για να το ενεργοποίησετε/απενεργοποίησετε.

Roger beep (ROGER)

To roger beep eívai évas σύντομος ακουστικός τόνος που εκπέμπεται από τον πομποδέκτη όταν ελευθερώνετε το πλήκτρο PTT στο τέλος της εκπομπής.

Για να το ενεργοποίησητε/απενεργοποιήσετε πηγαίνετε στο μενού 18 και ακολουθήστε τη διαδικασία που περιγράφεται στην παρ. Γενική χρήση του μενού'.

Τύπος Σάρωσης (SCN MD)

Για να επιλέξετε τον τύπο σάρωσης (ΤΟ/ΖΟ/ΣΕ), πηγαίνετε στο μενού 19. (περισσότερα δείτε στην παράγραφο 'Σάρωση' (SCAN)).

Μείωση πλευρικού θορύβου (STE)

Αυτή η λειτουργία επιτρέπει τη μείωση του θορύβου υποβάθρου μετά την λήψη ενός σήματος. Είναι ιδιαίτερα χρήσιμη όταν χρησιμοποιείτε κεφαλακουστικά συνδεδεμένα στον πομποδέκτη σας.

Σημείωση: Η λειτουργία πρέπει να ενεργοποιηθεί και στους δύο πομποδέκτες.

Μπείτε στο μενού 20 για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία.

Time-Out Timer (TOT)

To Time-Out-Timer εμποδίζει προσωρινά την εκπομπή όταν χρησιμοποιείται πάνω από το μέγιστο χρόνο χρήσης που έχει προκαθοριστεί.

Όταν φτάει στο μέγιστο χρόνο χρήσης, ακούγεται μπιπ από τον πομποδέκτη και τίθεται αναγκαστικά σε κατάσταση λήψης.

Για να ενεργοποιήσετε/απενεργοποιήσετε το ΤΟΤ, μπείτε στο μενού 21 και χρησιμοποιήστε τα πλήκτρα ▲/▼ για την επιλογή (απόδ δευτ. έως 7 λεπτά).

TXSTOP (μενού 22)

Ενεργοποιώντας την επιλογή αυτή δεν επιτρέπεται να κάνετε εκπομπή (TX).

VOX (VOX)

Η λειτουργία VOΧ επιτρέπει επικοινωνίες με ελεύθερα χέρια: απλά μιλήστε και ο πομποδέκτης μεταβαίνει σε εκπομπή.

Για να το ενεργοποιήσετε/απενεργοποιήσετε, μπείτε στο μενού 23.

Όταν είναι ενεργή αυτή η λειτουργία, εμφανίζεται στην οθόνη η λέξη VOX.

Καθυστέρηση VOX (VOX D)

Αυτή η επιλογή διατηρεί τον πομποδέκτη σε κατάσταση εκπομπής όταν σταματάτε να μιλάτε; είναι χρήσιμο για να αποφύγετε διακοπές στην εκπομπή ενώ μιλάτε ακόμη.

Για να ρυθμίσετε την καθυστέρηση, μπείτε στο μενού 24 και επιλέξτε το επιθυμητό επίπεδο (1s- 4s) με τα ▲/▼ και επιβεβαιώστε πατώντας 9 sel.

Ευαισθησία VOX (VOX S)

Μπορείτε να επιλέξετε 8 διαφορετικά επίπεδα ευαισθησίας. Μπείτε στο μενού 25, επιλέξε το επιθυμητό επίπεδο χρησιμοποιώντας τα πλήκτρα ▲/▼ και επιβεβαιώστε πατώντας 9 sel.

Απασχολημένο VOX (VXB)

Αυτή η λειτουργία χρησιμεύει για τη διακοπή εκπομπής όταν ο πομποδέκτης λαμβάνει ένα σήμα. Το Απασχολημένο Vox μπορεί να ενεργοποιηθεί/ απενεργοποιηθεί από το μενού 26.

Επιλεγόμενη κλήση: 5 τόνοι 5 + 5 / 6 τόνοι 6 + 6

Η επιλεγόμενη κλήση είναι ένα σύστημα σημάτων που χρησιμοποιεί διαδοχικούς ακουστικούς τόνους (συνήθως "5 τόνοι") για κλήση συγκεκριμένων σταθμών ή ομάδας(ων). Σε αυτή την περίπτωση θα λάβετε μόνο κλήσεις που έχουν τον ίδιο κώδικα επιλεγομενης κλήσης (έναν αριθμό) ή κλήσεις μόνο σε ομάδες που ανήκετε.

Μία επιλεγόμενη κλήση πραγματοποιείται πιέζοντας το πλήκτρο MONITOR (στανταρ κλήση) και το πλήκτρο BACKLIGHT (μεταβλητή κλήση). Μπορείτε να πραγματοποιήσετε επιλεγόμενη κλήση σε τρόπο λειτουργίας 5 + 5 ή 6 + 6. ENDEIΞΗ ΚΑΤΑΣΤΑΣΗΣ: αυτή η λειτουργία σας επιτρέπει να αποστείλετε μια κατάσταση (προγραμματιζόμενη από κατάλληλο λογισμικό) μετά από επιλεγόμενη κλήση.

ANI: τίθεται σε λειτουργία πατώντας, ελευθερώνοντας το πλήκτρο PTT. Αυτή η λειτουργία σας επιτρέπει να στέλνετε την ταυτότητα του μηχανήματός σας που έχει προγραμματιστεί από κατάλληλο λογισμικό.

Για περισσότερες λεπτομέρειες, παρακαλούμε διαβάστε τις οδηγίες χρήσης του λογισμικού προγραμματισμού.

Αυτή η λειτουργία μπορεί να τεθεί σε λειτουργία μόνο από το προαιρετικό λογισμικό προγραμματισμού (PRG08).

CTCSS / DCS

Οι υπότονοι CTCSS/DCS λειτουργούν σαν 'κωδικοί πρόσβασης' και επιτρέπουν στον πομποδέκτη να επικοινωνήσει μόνο με χρήστες που βρίσκονται στην ίδια

συχνότητα και στον ίδιο υπότονο CTCSS/DCS. Το HP108/408 διαθέτει 50 CTCSS αναλογικούς υπότονους και 107 DCS ψηφιακούς (I/N Inverted – Normal).

Μπορείτε να επιλέξετε ανάμεσα σε 7 διαφορετικές ρυθμίσεις:

1. OFF: Χωρίς υπότονο CTCSS/DCS σε εκπομπή και λήψη.
2. TONE: Υπότονος CTCSS μόνο σε συχνότητα εκπομπής.
3. CTCSS : Υπότονος CTCSS και στις δύο συχνότητες εκπομπής και λήψης.
4. D CODE: Υπότονος DCS μόνο σε συχνότητα εκπομπής.
5. DCS: Υπότονος DCS και στις δύο συχνότητες εκπομπής και λήψης.
6. T DCS: Υπότονος CTCSS σε συχνότητα εκπομπής και υπότονος DCS σε συχνότητα λήψης.
7. D TSQL: Λήψη στον υπότονο CTCSS και εκπομπή στον υπότονο DCS
   Τα εικονίδια CT ή DCS στην οθόνη δείχνουν την ενεργοποίηση που έχετε πραγματοποιήσει.

Ρύθμιση των υπότονων CTCSS/DCS

Πιέστε F και 6 sqt; επιλέξτε τον επιθυμητό υπότονο πιέζοντας ▲/▼.

Για επιβεβαίωση πατήστε F →

Θέστε τον CTCSS/DCS υπότονο της λήψης πιέζοντας F—ο και 7 code.

Επιλέξτε τον υπότονο CTCSS/DCS με τα πλήκτρα ▲/▼.

Πατήστε Τ → για να ρυθμίσετε τον CTCSS/DCS υπότονο εκπομπής και λήψης; χρησιμοποιήστε τα πλήκτρα ▲/▼ για να τον επιλέξετε.

Επιβεβαιώστε με το πλήκτρο Τ -ο.

Πίνακας συχνοτήτων υποτόνων CTCSS

67.0 103.5	159.8 199.5
69.3 107.2	162.2 203.5
71.9 110.9	165.5 206.5
74.4 114.8	167.9 210.7
77.0 118.8	171.3 218.1
79.7 123.0	173.8 225.7

82.5 127.3	177.3 229.1
85.4 131.8	179.9 233.6
88.5 136.5	183.5 241.8
91.5 141.3	186.2 250.3
94.8 146.2	189.9 254.1
97.4 151.4	192.8
100.0 156.7	196.6

Πίνακας συχνοτήτων υποτόνων DCS (I/N)

017 073	165 263	365 466 654
023 074	172 265	371 503 662
025 114	174 266	411 506 664
026 115	205 271	412 516 703
031 116	212 274	413 523 712
032 122	223 306	423 526 723
036 125	225 311	431 532 731
043 131	226 315	432 546 732
047 132	243 325	445 565 734
050 134	244 331	446 606 743
051 143	245 332	452 612 754
053 145	246 343	454 624
054 152	251 346	455 627
065 155	252 351	462 631
071 156	255 356	464 632
072 162	261 364	465 645

ΣΑΡΩΣΗ

To HP108/408 μπορεί να σαρώσει τα κανάλια που ρυθμίστηκαν πρωτύτερα για χρήση.

Υπάρχουν τρείς τύποι σάρωσης:

SE:

ο πομποδέκτης σταματά σε ένα απασχολημένο κανάλι και βγαίνει από την κατάσταση σάρωσης.

TO: Time-operated σάρωση

) η σάρωση θα σταματήσει όταν ο πομποδέκτης ανιχνεύσει ένα σήμα σε απασχολημένο κανάλι και θα ξαναρχίσει μετά από 5 δευτερόλεπτα έστω κι αν το σήμα υπάρχει ακόμα.

CO: Carrier-operated σάρωση

» η σάρωση θα σταματήσει σε ένα ενεργό κανάλι μέχρι να ανιχνευτεί το σήμα. Θα ξαναρχίσει τη σάρωση μετά από 2 δευτερόλεπτα όταν το σήμα δεν είναι πια ενεργό.

Σημείωση: Η σάρωση διακόπτεται πατώντας MONITOR και ξαναρχίζει όταν ελευθερώνετε το πλήκτρο.

Επιλογή τύπου σάρωσης

Πιέστε F →, 9 sel και επιλέξτε μενού 19 (SCN MD).

Για να μπείτε στο μενού, πιέστε F → και με τη βοήθεια των πλήκτρων ▲/▼, επιλέξτε τον τύπο σάρωσης μετάξύ SE, CO ή TO. Επιβεβαιώστε την επιλογή σας παιώντας F → ή PTT ή 9 sel.

Σάρωση των αποθηκευμένων καναλιών

Για να ξεκινήσετε τη σάρωση πιέστε F → και 3 scan.

Η σάρωση ξεκινά από το τρέχον κανάλι που είναι σε χρήση.

Για να αλλάξετε κατεύθυνση σάρωσης, πιέστε ▲/▼

Για να βγείτε από αυτή τη ρύθμιση, πιέστε Τ → ή ΡΤΤ.

Σημείωση: Η σάρωση μπορέι να πραγματοποιηθεί μεταξύ τουλάχιστον 2 καναλιών.

Προτού ξεκινήσετε τη σάρωση, απενεργοποιείστε το squelch.

Σάρωση με εξαιρέσεις

Μερικά κανάλια μπορούν να εξαιρεθούν απο τη σάρωση. Διαδικασία:

Επιλέξτε το κανάλι που θέλετε να εξαιρέσετε.

Πιέστε F → και 0 lock για θέσετε σε λειτουργία autó to χαρακτηριστικό.

Σημείωση: σε αυτή την περίπτωση, το PRI εξαφανίζεται από την οθόνη.

Όλα τα κανάλια που δεν εμφανίζουν στην οθόνη το PRI εξαιρούνται από τη σάρωση.

Κλείδωμα πληκτρολογίου

Για να αποφύγετε τυχαιές αλλαγές συχνότητας ή ρυθμίσεων του πομποδέκτη, το πληκτρολόγιο μπορεί να κλειδωθεί.

Πιέστε το πλήκτρο F → για 2 δευτερόλεπτα για να ενεργοποιήσετε/απενεργοποιήσετε το κλείδωμα πληκτρολογίου.

Όταν ενεργοποιείται αυτή η λειτουργία, εμφανίζεται στην οθόνη το

Τροποποίηση από το πληκτρολόγιο

Εισαγωγή καναλιού μνήμης

Τροποποιήστε τον αριθμό καναλιού πατώντας τα πλήκτρα του πληκτρολογίου (3 ψηφία max, για παράδειγμα '003').

Ο πομποδέκτης θα εμφανίσει τη συχνότητα και τον αριθμό του καναλιού

TEXNIKA XAPAKTHPIΣTIKA

Γενικά
Χαρακτηριστικά Μονάδα Αξία/Μετρήσεις
Συχνότητα	MHz	HP108:από 136 έως 174; HP408L:από 400 έως 470; HP408H (έκδοση export):από 465 έως 520
Αριθμός Προγραμματιζόμενων Καναλιών - HP108: 256; HP408L:	298; HP408H (έκδοση export): 180
Απόσταση διαύλων KHz 12.5
Κατανάλωση παροχής ισχύος Vdc 7.4
Αυτονομία μπαταρίας mAh Li-Ion 1.600
Κύκλος Εργασιών ώρες		5% σε TX στη μέγιστη ισχύ	85% σε RX στο 60
		90% σε RX με κλειστό squelch σε κατάσταση εξοικονόμησης ισχύος
Αντίσταση κεραίας Ohm 50
Αντίσταση μεγαφώνου	Ohm	4
Σταθερότητα συχνότητας	ppm	±2.5
Εύρος θερμοκρασίας λειτουργίας	°C	Από: -25 to +55
Πομπός
Ισχύς Εξόδου (±1 dB)	W	0.5 / 5 VHF -UHF
Spurious Emissions	μW	από 9 KHz έως 1 GHz	< 0,25
		από 1 έως 4 GHz	< 1
Σύστημα διαμόρφωσης	- F3E (FM)
Διαμόρφωση	KHz	± 2,5
Ακουστική Παραμόρφωση	- 5 % ή λιγότερο
Μέγιστη απόκλιση	KHz	± 2.5
Παρακείμενη Εξασθένηση Ισχύος Καναλιού	DB	< -60 / -70
Δέκτης
Σύνθεση/Διαμόρφωση		Double Conversion Superetherodyne
Ευαισθησία (στα 12 dB SINAD)	μV	< 0.35
Ευαισθησία Squelch (SINAD)	μV	0,25μV με <2dB υστέρηση

Επιλεκτικότητα (Παρακείμενων Καναλιών) dB Τουλάχιστον -65 / -75
Spurious Response Rejection dB > 70
Intermodulation dB > 65
Καταστολή βόμβων & θορύβων dB < -45 / < -40
Ακουστική ισχύς εξόδου (1 KHz στα 5% T.H.D.) mW 400
Μηχανικά Χαρακτηριστικά
Μέγεθος (Περιλαμβάνεται το πτακ μπαταριών) mm 97 x 53 x 33 (ΥxMxΠ)
Βάρος (Περιλαμβάνεται το πτακ μπαταριών) g 256
Μπαταρία - Συρτή μπαταρία στο πίσω μέρος του πομποδέκτη
Κονέκτορας αξεσουαρ / Προγραμματισμός	-	2.5 και 3.5 mm standard μονοφωνικές υποδοχές
Ανθεκτικότητα σε υγρασία & σκόνη	-	Σύμφωνα με τους κανονισμούς IP55

Τα χαρακτηριστικά μπορεί να μεταβληθούν χωρίς καμία ειδοποίηση.

ВНИМАНИЕ
