ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MC 130 Adv Kärcher

Προβλεπόμενη χρήση.... 394

Προβλέψιμη λανθασμένη χρήση.... 395

Προστασία του περιβάλλοντος.... 395

Υποδείξεις ασφαλείας 395

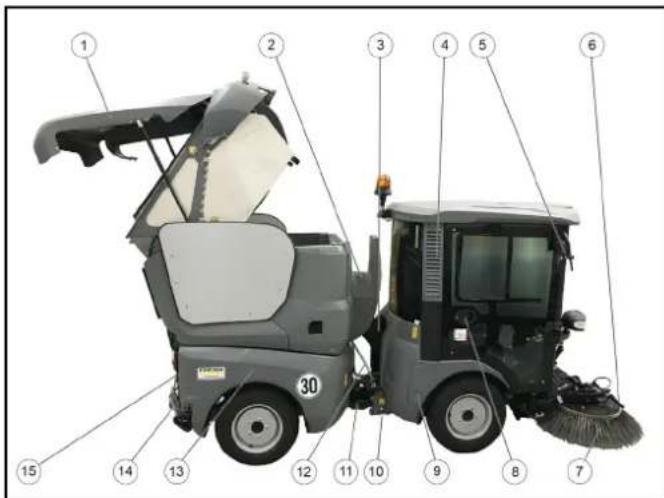

Επισκόπηση συσκευής 399

Θέση σε λειτουργία 411

Λειτουργία 413

Πρόσθετες συσκευές 421

Σετ εξαρτημάτων συστήματος σάρωσης με 2 σκούπες (ελκόμενο) 427

Σετ εξαρτημάτων συστήματος σάρωσης με 3 σκούπες (μπροστινή σκούπα) 429

Μεταφορά 432

Φροντίδα και συντήρηση.... 434

Αποθήκευση 444

Αντιμετώπιση βλαβών 445

Παρελκόμενα και ανταλλακτικά 447

Τεχνικά χαρακτηριστικά...... 447

Δήλωση συμμόρφωσης ΕΕ 449

Εισαγωγή

Πριν από την πρώτη χρήση του οχήματός σας, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης και τις υποδείξεις

ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες.

Φυλάξτε τις οδηγίες χρήσης για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

'Ελεγχος παράδοσης

Κατά την παράδοση του οχήματος δηλώστε αμέσως στον έμπορο ή τον αντιπρόσωπο τυχόν ζημιές από τη μεταφορά και ελαττώματα που διαπτιστώσατε.

Παραδοτέος εξοπλισμός

MC 130 αναρροφητικό σάρωθρο (1.442-231.2)

MC 130 Classic αναρροφητικό σάρωθρο

• Κινητήρας Yanmar 42 PS
• Τύπος με φίλτρο σωματιδίων ντίζελ
- Κίνηση στους πίσω τροχούς (2WD)

MC 130 αναρροφητικό σάρωθρο

• Κινητήρας Yanmar 42 PS
• Τύπος με φίλτρο σωματιδίων ντίζελ
• Τ ε τ ρ α κ í ν η σ η (4WD)

MC 130 αναρροφητικό σάρωθρο (1.442-234.2)

MC 130 Plus αναρροφητικό σάρωθρο

• Κινητήρας Kubota 70 PS
- Τύπος με φίλτρο σωματιδίων ντίζελ
• Τ ε τ ρ α κ í ν η σ η (4WD)

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, προσκομίζοντας το παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

Προβλεπόμενη χρήση

Στις παρούσες οδηγίες χρήσης περιγράφονται οι ακόλουθοι τύποι οχημάτων.

- MC 130 Classic

MC 130

MC 130 Plus

Επιτρέπεται μόνο η ενδεδειγμένη χρήση του οχήματος, όπως παρουσιάζεται και περιγράφεται στις παρούσες οδηγίες χρήσης.

Στην ενδεδειγμένη χρήση περιλαμβάνεται και η εκτέλεση των προδιαγραφόμενων εργασιών συντήρησης.

Η χρήση, η συντήρηση και η επισκευή του οχήματος και των πρόσθετων συσκευών επιτρέπεται να πραγματοποιείται μόνο από άτομα τα οποία είναι εξοικειωμένα με τις διαδικασίες και ενήμερα για τους σχετικούς κινδύνους.

Οι γενικοί νομικοί κανονισμοί ασφαλείας και πρόληψης ατυχημάτων θα πρέπει να λαμβάνονται υπόψη. Πρέπει να τηρούνται οι υπόλοιποι ισχύοντες κανονισμοί για την ασφάλεια, την υγεία κατά την εργασία και την οδική κυκλοφορία.

Ο χειριστής πρέπει:

• να είναι κατάλληλος σωματικά και διανοητικά.
• να έχει εκπαιδευτεί στη χρήση του οχήματος και των πρόσθετων συσκευών του.
• Πριν από την έναρξη των εργασιών να έχει διαβάσει και κατανοήσει τις παρούσες οδηγίες χρήσης καθώς και τις οδηγίες χρήσης των πρόσθετων συσκευών ή των ρυμουλκούμενων συσκευών.
• Να έχει αποδείξει την ικανότητα του ως προς την οδήγηση του οχήματος στην εταιρεία.
• Να έχει οριστεί από την εταιρεία για την οδήγηση του οχήματος.

Αναρροφητικό σάρωθρο

Αυτό το όχημα είναι ένα αναρροφητικό σάρωθρο.

Το αναρροφητικό σάρωθρο προορίζεται για ακάθαρτες επιφάνειες σε υπαίθριους χώρους.

Για τη λειτουργία σε δημόσιες οδούς το όχημα θα πρέπει να ανταποκρίνεται στις εθνικές ισχύουσες οδηγίες.

Το όχημα ενδείκνυται μόνο για τις επιφάνειες που αναφέρονται στις οδηγίες χρήσης.

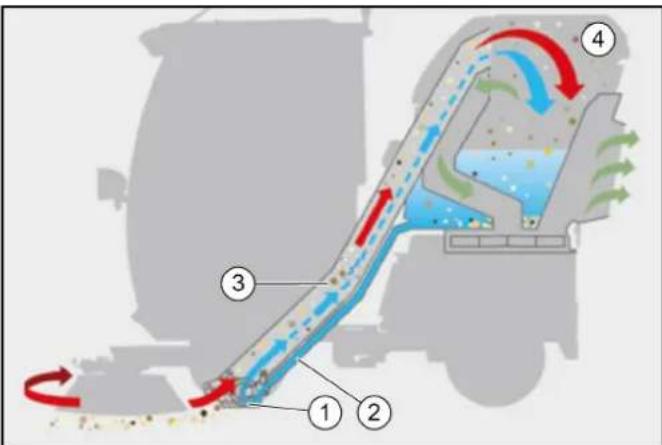

Λειτουργία του αναρροφητικού σάρωθρου

①Πλαϊνή σκούπα
②Στόμιο αναρρόφησης
③ Κύκλωμα νερού / Νερό ανακύκλωσης
④Σωλήνας αναρρόφησης
⑤ Φυσητήρας δοχείου ρύπων
⑥ Απαγόμενος αέρας / Διαχυτής

• Η σκόνη που δημιουργείται δεσμεύεται από ψεκασμένο νερό.
• Οι δύο περιστρεφόμενες προς τα μέσα πλευρικές σκούπες πρωθούν τους συλλεγόμενους ρύπους μπροστά από το στόμιο αναρρόφησης.
• Ο αναρροφητήρας παράγει υποπίεση και αναρροφά τους συλλεγόμενους ρύπους μέσα στον κάδο απορριμμάτων.
• Ο φιλτραρισμένος απαγόμενος αέρας διαφεύγει από την πίσω πλευρά του κάδου απορριμμάτων.
• Μέσω της λειτουργίας ανακύκλωσης νερού (κύκλωμα νερού) η σκόνη δεσμεύεται ακόμη πιο αποτελεσματικά.

Κατάλληλες επιφάνειες για σκούπισμα

• Άσφαλτος
• Βιομηχανικά δάπεδα
• Τσιμεντοκονίαμα
• Σ κ υ ρ ό δ ε μ α
• Λιθόστρωτο

Προβλέψιμη λανθασμένη χρήση

Δεν επιτρέπτεται οποιαδήποτε μη ενδεδειγμένη χρήση. Το προσωπικό χειρισμού έχει την ευθύνη για κινδύνους που προκύπτουν από μη ενδεδειγμένη χρήση. Απαγορεύεται η χρήση για σκοπούς διαφορετικούς από αυτούς που περιγράφονται στην παρούσα τεκμηρίωση.

Στο όχημα δεν επιτρέπεται να γίνει καμία τροποποίηση.

• Μην σκουπίζετε / αναρροφάτε ποτέ εκρηκτικά υγρά, εύφλεκτα αέρια καθώς και μη αραιωμένα οξέα και διαλύτες. Σε αυτά συγκαταλέγονται η βενζίνη, το αραιωτικό χρώματος ή το πετρέλαιο θέρμανσης, που μπορούν να σχηματίσουν εκρηκτικούς ατμούς ή εκρηκτικά μείγματα μέσω στροβιλισμού με τον αέρα αναρρόφησης, καθώς και η ακετόνη, τα μη αραιωμένα οξέα και οι διαλύτες, επειδή μπορεί να διαβρώσουν τα υλικά που χρησιμοποιούνται στη συσκευή.
• Μην σκουπίζετε / αναρροφάτε ποτέ μεταλλικές σκόνες που αντιδρούν (π.χ. αλουμίνιο, μαγνήσιο, ψευδάργυρο), καθώς σε συνδυασμό με ισχυρά αλκαλικά ή όξινα απορρυπαντικά δημιουργούν εκρηκτικά αέρια.
• Μην σκουπίζετε / αναρροφάτε ποτέ φλεγόμενα ή πυρακτωμένα αντικείμενα.
• Μην παραμένετε στην επικίνδυνη περιοχή.
• Μην λειτουργείτε το όχημα σε χώρους όπου υφίσταται κίνδυνος έκρηξης.
• Μην μεταφέρετε άτομα επάνω στο όχημα, την επιφάνεια φόρτωσης ή τις πρόσθετες συσκευές.
• Μην χρησιμοποιείτε το όχημα ως μετωπικό φορτωτή.
• Μην χρησιμοποιείτε το όχημα στη δασοκομία.
• Μην διασκορπίζετε εντομοκτόνα, ζιζανιοκτόνα ή λιπάσματα με το όχημα.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.
Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπτεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/REACH

Απόσυρση

• Τηρείτε τους εθνικούς κανονισμούς στην εκάστοτε περιοχή.
• Τηρείτε τις προδιαγραφές της εταιρίας.
• Απορρίπτετε τα αναλώσιμα και τις βοηθητικές ύλες σύμφωνα με τα ισχύοντα δελτία δεδομένων ασφαλείας.

Απόσυρση ενός αχρηστευμένου οχήματος

Τα αχρηστευμένα οχήματα περιέχουν πολύτιμα ανακυκλώσιμα υλικά. Για την απόσυρση του οχήματος συνιστούμε τη συνεργασία με μια ειδική εταιρεία ανακύκλωσης.

Υποδείξεις ασφαλείας

Διαβαθμίσεις κινδύνων

ΔΚΙΝΔΥΝΟΣ

- Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε σοβαρούς τραυματισμούς ή θάνατο.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή θάνατο.
• Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς.
• Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε υλικές ζημίες.

⚠️ΠΡΟΣΟΧΗ

ΠΡΟΣΟΧΗ

Γενικές υποδείξεις ασφαλείας

Δ ΚΙΝΔΥΝΟΣ • Κίνδυνος ασφυξίας. Φυλάσσετε τις μεμβράνες συσκευασίας μακριά από παιδιά.
Δ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ • Χρησιμοποιείτε το όχημα μόνο για τον σκοπό που προορίζεται. Λαμβάνετε υπόψη τις τοπικές συνθήκες και προσέχετε κατά την εργασία την παρουσία άλλων ανθρώπων, και ιδιαίτερα παιδιών. • Άτομα με περιορισμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες ή χωρίς επαρκή πείρα και γνώσεις επιτρέπεται να χρησιμοποιούν το όχημα μόνο εφόσον επιβλέπονται ή εφόσον έχουν ενημερωθεί σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους κινδύνους που μπορούν να προκύψουν από αυτήν. • Το όχημα επιτρέπεται να χρησιμοποιείται μόνο από άτομα που έχουν εκπαιδευτεί στον χειρισμό του ή έχουν αποδείξει τις ικανότητές τους στον χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση του. • Τα παιδιά δεν επιτρέπεται να χρησιμοποιήσουν το όχημα. • Επιβλέπετε τα παιδιά, ώστε να είστε βέβαιοι ότι δεν θα παιξουν με το όχημα.
△ ΠΡΟΣΟΧΗ • Οι διατάξεις ασφαλείας χρησιμεύουν για την προστασία σας. Μην αλλάζετε ή χρησιμοποιείτε ποτέ τις διατάξεις ασφαλείας.

Υποδείξεις ασφαλείας για την κίνηση

Δ. ΚΙΝΔΥΝΟΣ • Κίνδυνος ανατροπής σε μεγάλες ανοδικές και καθοδικές κλίσεις! Κατά την οδήγηση σε επιφάνειες με κλίση προσέχετε τις μέγιστες τιμές που αναγράφονται στα τεχνικά στοιχεία. • Κίνδυνος ανατροπής σε περίπτωση μεγάλης πλαϊνής κλίσης! Κατά την οδήγηση κάθετα στην κατεύθυνση πορείας προσέχετε τις μέγιστες επιτρεπόμενες τιμές στα τεχνικά στοιχεία.
- Κίνδυνος ανατροπής, όταν το έδαφος είναι ασταθές! Χρησιμοποιείτε το όχημα αποκλειστικά πάνω σε σταθερό έδαφος.
△ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Κίνδυνος ατυχήματος λόγω ακατάλληλης ταχύτητας. Οδηγείτε αργά στις στροφές. ● Η λίστα σχετικά με τον κίνδυνο ανατροπής δεν πρέπει να θεωρείται πλήρης.
Δ. ΠΡΟΣΟΧΗ • Οι καμπίνες οδηγού διαθέτουν σχισμές αερισμού ή ανοίγματα εξόδου αέρα, διατηρήστε τα οπωσδήποτε ελεύθερα ώστε να εξασφαλίζεται επαρκής αερισμός.

ΠΡΟΣΟΧΗ

Πριν από τη χρήση σε δημόσιους δρόμους να φροντίζετε ώστε να έχετε καλή ορατότητα (π.χ. καθαρό παρμπρίζ, καθρέφτες κλπ.).

Υποδείξεις ασφαλείας πετρελαιοκινητήρων

△ KINDYNOΣ • Петрелαιοκινητήρας: Μην λειτουργείτε ποτέ οχήματα με πετρελαιοκινητήρα σε κλειστούς χώρους.
- Κίνδυνος δηλητηρίασης: Μην εισπνέετε καυσαέρια. • Ποτέ μην κλείνετε τα ανοίγματα καυσαερίων. • Μην σκύβετε πάνω από το άνοιγμα καυσαερίων. Μην αγγίζετε το άνοιγμα καυσαερίων.
- Παραμένετε οπωσδήποτε μακριά από την περιοχή του μηχανισμού κίνησης. Προσέξετε το χρόνο πρόσθετης λειτουργίας του κινητήρα κατά τη στάθμευση (3-4 δευτερόλεπτα).

Υποδείξεις ασφαλείας για τη μεταφορά

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Προσέξετε το βάρος του οχήματος, για να αποφύγετε ατυχήματα και τραυματισμούς, βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά.
• Προσέξτε το ύψος του οχήματος κατά τη μεταφορά σε ρυμουλκούμενο ή φορτηγό και ασφαλίστε το όχημα, βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά.

Υποδείξεις ασφαλείας για φροντίδα και συντήρηση

• Απενεργοποιήστε τον κινητήρα και αφαιρέστε το κλειδί πριν από τον καθαρισμό και τη συντήρηση του οχήματος, την αντικατάσταση εξαρτημάτων ή την αλλαγή σε άλλον τρόπο λειτουργίας.
• Εργασίες επισκευής επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα τμήματα εξυπηρέτησης πελατών ή από ειδικούς τεχνικούς αυτού του τομέα, που γνωρίζουν όλες τις σημαντικές προδιαγραφές ασφαλείας.
• Τηρείτε τους ελέγχους ασφαλείας σύμφωνα με τις κατά τόπο ισχύουσες προδιαγραφές για τα μεταβλητά οχήματα επαγγελματικής χρήσης.
• Ο αρθρωτός σύνδεσμος, τα ελαστικά, οι θυρίδες ψύξης, οι εύκαμπτοι σωλήνες και οι βαλβίδες του υδραυλικού συστήματος, οι στεγανοποιήσεις, τα ηλεκτρικά και ηλεκτρονικά εξαρτήματα δεν επιτρέπεται να καθαρίζονται με συσκευή καθαρισμού υψηλής πίεσης.

Επιπλέον υποδείξεις ασφαλείας για τη λειτουργία

Υπόδειξη

Τις πληροφορίες αυτού του κεφαλαίου μπορείτε να τις βρείτε επίσης σε ένα συνοδευτικό φύλλο το οποίο πρέπει να συνοδεύει συνεχώς το όχημα.

Γενικά

Το όχημα διαθέτει υδροστατικό σύστημα κίνησης και αρθρωτό σύστημα διεύθυνσης. Έτσι έχει διαφορετική οδηγική συμπεριφορά από αυτή που είναι γνωστή από τα επιβατικά οχήματα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ανατροπής

Προσέξτε ότι η οδηγική συμπεριφορά ενός οχήματος με αρθρωτό σύστημα διεύθυνσης διαφέρει ουσιαστικά από εκείνη ενός επιβατικού οχήματος.

Παίρνετε τις στροφές σταθερά και με την κατάλληλη ταχύτητα.

Αυτό ισχύει ιδιαίτερα όταν οδηγείτε σε ανηφόρα και σε κατηφόρα και όταν διασχίζετε πλαγιές.

Προσέξτε τη μετατόπιση του κέντρου βάρους ανάλογα με τις προσθήκες.

Προσαρμόστε την ταχύτητα κίνησης στην ευθεία και σε στροφές στις συνθήκες περιβάλλοντος π.χ. ιδιότητες του οδοστρώματος και κατάσταση φόρτωσης.

Προσέξτε την αποσύνδεση των μπροστινών και πίσω τμημάτων οχήματος μέσω του κεντρικού ταλαντευόμενου συνδέσμου.

Συμπεριφορά πέδησης

Η απελευθέρωση του πεντάλ οδήγησης λειτουργεί ως ενεργή υστέρηση. Σε αντίθεση με ένα επιβατικό όχημα, στο οποίο λειτουργεί μόνο το φρένο κινητήρα.

ΠΡΟΣΟΧΗ

Στη μεγάλη ταχύτητα η καθυστέρηση πέδησης κατά την απελευθέρωση του πεντάλ οδήγησης είναι σαφώς μικρότερη από ό,τι στη μικρή ταχύτητα.

Στη λειτουργία μεταφοράς η καθυστέρηση πέδησης όταν αφήνετε το πεντάλ οδήγησης είναι σαφώς μικρότερη από ό,τι κατά τη λειτουργία εργασίας.

Συμπεριφορά διεύθυνσης

Οχήματα με αρθρωτό σύστημα διεύθυνσης αντιδρούν πιο άμεσα σε κινήσεις του συστήματος διεύθυνσης σε σχέση με επιβατικά οχήματα, ιδιαίτερα κατά τη γρήγορη πορεία σε στροφές σε χιόνι, πάγο, υγρασία από βροχή, χαλαρό υπέδαφος και κατά τη διάρκεια ελιγμών αναστροφής σε πλαγιές. Αποφεύγετε τις γρήγορες διαδοχικές κινήσεις του συστήματος διεύθυνσης.

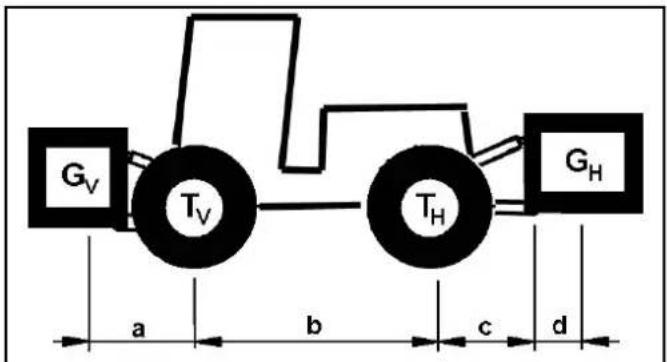

Κέντρο βάρους / Συμπεριφορά ταλάντωσης

Οι πίσω υπερκατασκευές και οι καταστάσεις φόρτωσης επηρεάζουν τη θέση του κέντρου βάρους του οχήματος και έτσι την οδηγική συμπεριφορά. Ειδικά μετά από αλλαγή των υπερκατασκευών και σε μεταβαλλόμενες καταστάσεις φόρτωσης, να είστε προετοιμασμένοι για διαφορετική οδηγική συμπεριφορά. Οι οριακές περιοχές μπορούν να επιτευχθούν νωρίτερα.

Για να επιτευχθεί μια υψηλή ικανότητα κίνησης εκτός δρόμου, το όχημα διαθέτει έναν κεντρικό ταλαντευόμενο σύνδεσμο. Αυτό επιτρέπει και στα δύο μισά του οχήματος να μπορούν να κινούνται ανεξάρτητα μεταξύ τους κάθετα στην κατεύθυνση οδήγησης.

Λόγω αυτού του ειδικού χαρακτηριστικού ο οδηγός δεν λαμβάνει άμεση ανάδραση από το πίσω μισό του οχήματος.

Παρακολουθείτε λοιπόν από τους καθρέπτες τις κινήσεις της πίσω πλευράς του οχήματος κατά την οδήγηση.

Υποδείξεις ασφαλείας σε σάρωθρα με υπερυψωμένη εκκένωση

Δ ΚΙΝΔΥΝΟΣ • Κίνδυνος τραυματισμού από συσκευές με υπερυψωμένη εκκένωση! Ασφαλίζετε πριν από οποιαδήποτε εργασία τον ανυψωμένο κάδο απορριμμάτων. Τοποθετείτε την ασφάλεια μόνο έξω από την επικίνδυνη περιοχή.

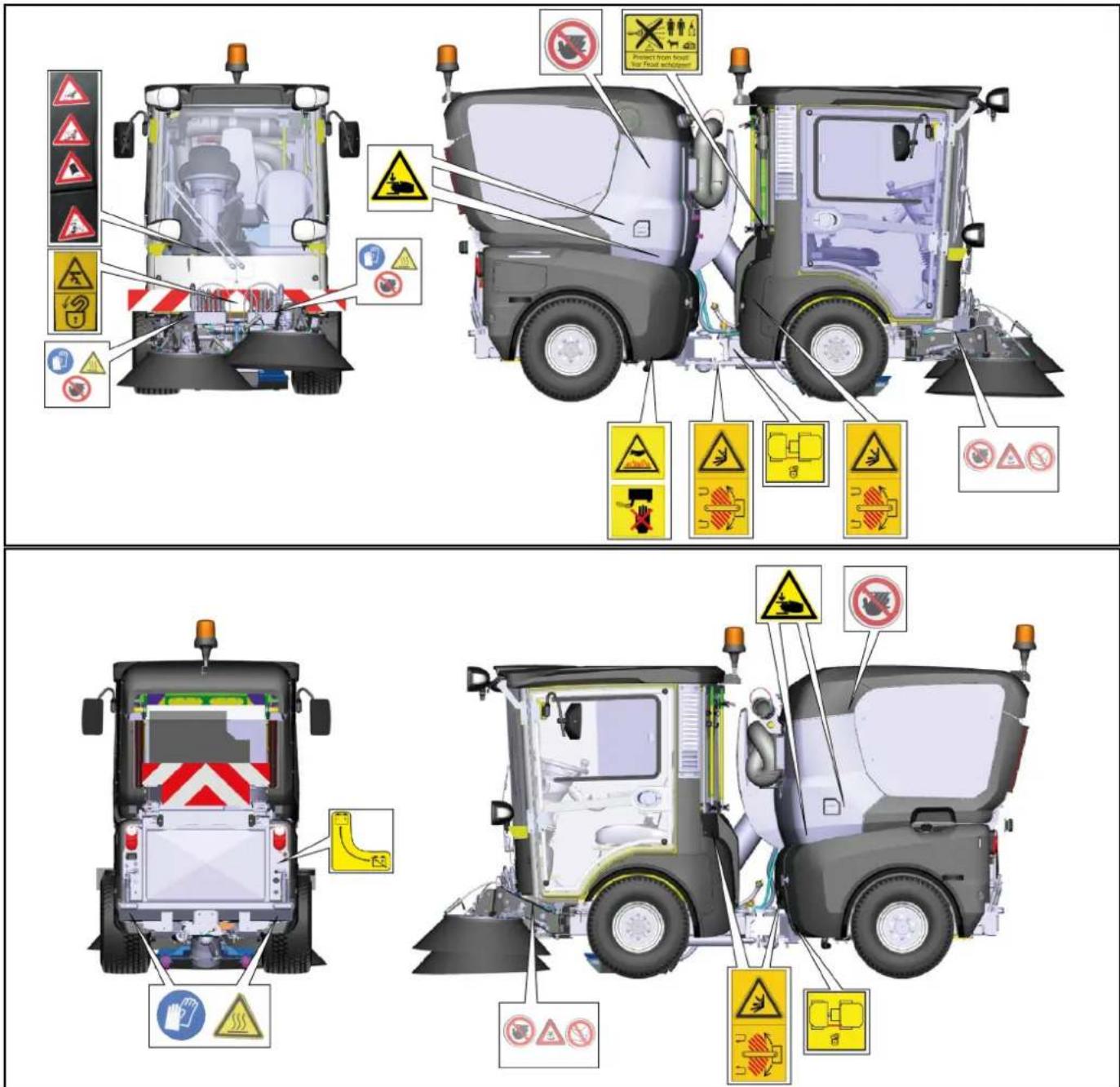

Σύμβολα στο όχημα

Υπόδειξη

Αντικαθιστάτε αμέσως τα σύμβολα, αν είναι δυσανάγνωστα ή έχουν χαθεί.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος εγκαυμάτων από καυτές επιφάνειες Πριν εργαστείτε στο όχημα αφήστε το να κρυώσει.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος εγκαύματος από καυτή εξάτμιση Μην αγγίζετε την εξάτμιση.

Αφήστε την εξάτμιση να κρυώσει πριν εργαστείτε σε αυτήν.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ανατροπής

Οδηγείτε μόνο σε περιοχές με μέγιστη πλαϊνή κλίση 10°.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από αντικείμενα από τα οποία εξέρχονται ουσίες

Διατηρείτε επαρκή απόσταση από άτομα, ζώα και αντικείμενα.

ΔΚΙΝΔΥΝΟΣ

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού

Κίνδυνος σύνθλιψης και θραύσης στον ιμάντα, την πλαϊνή σκούπα, το δοχείο απορριμμάτων, το καπό.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος σύνθλιψης

Προσέξτε να μην βρίσκονται άτομα κοντά στον αρθρωτό σύνδεσμο ή το όχημα κατά τη λειτουργία.

Προσέξτε κατά τη χρήση του οχήματος ως ρυμουλκό να μην βρίσκονται κατά τη λειτουργία άτομα μεταξύ του οχήματος και του ρυμουλκούμενου.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από περιστρεφόμενα τμήματα

Ανοίγετε το κάλυμμα μόνο αφού έχει διακοπεί η λειτουργία του κινητήρα.

	ΠΡΟΣΟΧΗΥλικές ζημιές λόγω λανθασμένης μεταφοράςΤοποθετείτε κατά τη μεταφορά πάντα την ασφάλειαμεταφοράς στον αρθρωτό σύνδεσμο.
	ΔΠΡΟΕΙΔΟΠΟΙΗΣΗΚίνδυνος για την υγεία από δηλητηριώδηκαυσαέριαΜην εισπνέετε τα καυσαέρια.
	ΔΚΙΝΔΥΝΟΣΚίνδυνος τραυματισμού από μη εγκεκριμένηχρήσηΑφαιρέστε το κλειδί της μίζας για την αποφυγή μηεξουσιοδοτημένης χρήσης και πριν από εργασίεςκαθαρισμού και συντήρησης.
	ΠΡΟΣΟΧΗΥλικές ζημιές κατά τον καθαρισμό και τησυντήρησηΤοποθετήστε το όχημα σε επίπεδη επιφάνεια μεσταθερό υπέδαφος πριν από εργασίες καθαρισμούκαι συντήρησης.
	ΔΚΙΝΔΥΝΟΣΚίνδυνος τραυματισμού λόγω μη προβλεπόμενηςθέσης καθήμενουΧρησιμοποιείτε αποκλειστικά τη θέση του οδηγού ωςκάθισμα.
	ΔΚΙΝΔΥΝΟΣΚίνδυνος τραυματισμού λόγω ανατροπήςΚατά τη χρήση δεν επιτρέπεται να παραμένουν άτομαστην περιοχή κοντά στο όχημα.
	ΔΚΙΝΔΥΝΟΣΚίνδυνος πρόσκρουσης, κίνδυνος σύνθλιψηςΚατά τη μεταφορά και τις εργασίες υπό αιωρούμενοφορτίο, φροντίζετε να υπάρχει στήριξη με τακατάλληλα μέσα.
	ΔΚΙΝΔΥΝΟΣΚίνδυνος ανατροπήςΑδειάζετε τον κάδο απορριμμάτων μόνο όταν το όχημαβρίσκεται σε επίπεδο και σταθερό υπέδαφος.
	ΔΚΙΝΔΥΝΟΣΚίνδυνος πυρκαγιάςΜην σκουπίζετε καιγόμενα ή πυρακτωμένααντικείμενα, π.χ. τσιγάρα, σπίρτα ή παρόμοιααντικείμενα.
	ΔΚΙΝΔΥΝΟΣΚίνδυνος σύνθλιψηςΜην πλησιάζετε τα χέρια σας σε αυτήν την περιοχή.
	Γενικός διακόπτης (αποσύνδεσης μπαταρίας)

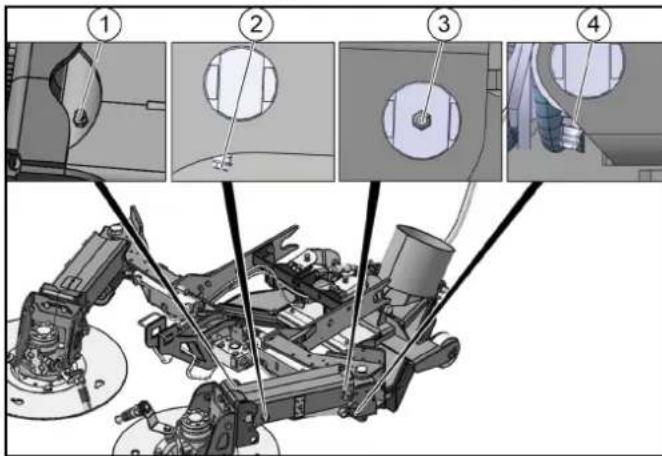

	Σημείο λίπανσης
	Γραμμή λίπανσης
	Σταθερό σημείο πρόσδεσης

DOT 4	Ποιότητα του υγρού φρένων και θέση πλήρωσης του υγρού φρένωνΘέση του δοχείου για το υγρό φρένων
	Σημείο στήριξης γρύλου ή στήριγμα

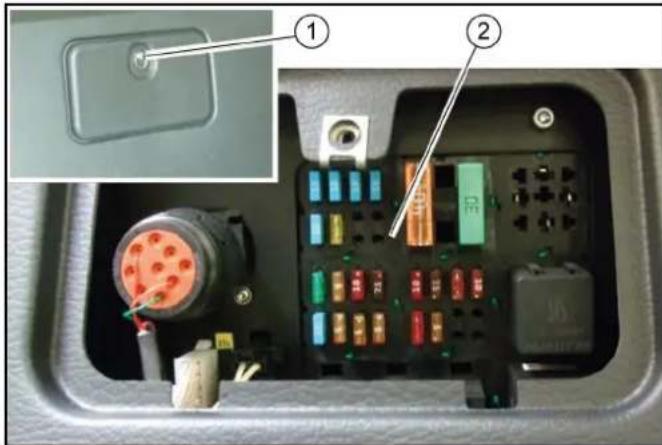

Main fuse70A	Θέση της κεντρικής ασφάλειας
F23A F23A	Θέση της ασφάλειας F2

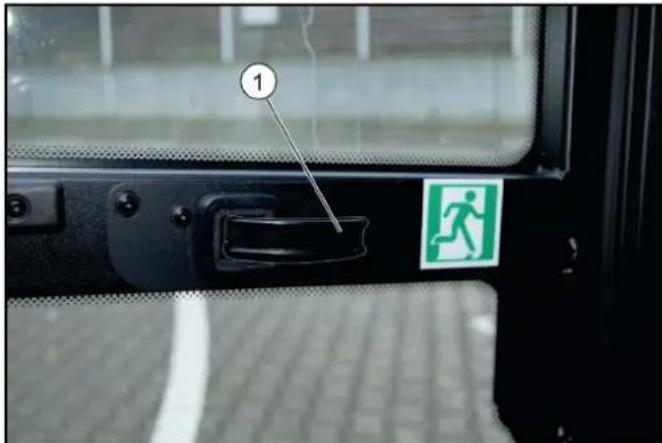

	Έξοδος κινδύνου
	Διαβάστε τις οδηγίες χρήσης
	Φοράτε προστατευτικά γάντια
	ΔΠΡΟΕΙΔΟΠΟΙΗΣΗΚίνδυνος τραυματισμού από δέσμη υψηλής πίεσηςΜην στρέφετε τη δέσμη υψηλής πίεσης σε ανθρώπους, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.Προστατέψτε το πλυστικό υψηλής πίεσης από τον παγετό.
	ΔΚΙΝΔΥΝΟΣΚίνδυνος τραυματισμού από περιστρεφόμενες σκούπεςΠροσέξτε να μην βρίσκεται κανείς κοντά στην επικίνδυνη περιοχή.
	ΠΡΟΣΟΧΗΚίνδυνος τραυματισμού από κύλιση του μηχανήματοςΤραβάτε πάντα το χειρόφρενο, όταν απενεργοποιείτε το μηχάνημα.
	ΔΚΙΝΔΥΝΟΣΑπαγορεύεται η διέλευσηΚλείνετε τον κάδο απορριμμάτων, μόνο όταν δεν βρίσκεται κανείς στην επικίνδυνη περιοχή.
	ΔΚΙΝΔΥΝΟΣΑπαγορεύεται η κλίσηΤοποθετείτε τη δομή σκούπας μόνο σε θέση λειτουργίας.
	ΠΡΟΣΟΧΗΟδηγείτε το μηχάνημα, μόνο αφού έχετε ανασύρει τον κάδο απορριμμάτων.
	ΠΡΟΣΟΧΗΑπαγορεύεται η ανάβασηΜην ανεβαίνετε πάνω στο μηχάνημα.
	ΔΠΡΟΕΙΔΟΠΟΙΗΣΗΚίνδυνος τραυματισμούΚλείνετε τον κάδο απορριμμάτων μόνο σε επίπεδη επιφάνεια.

Υπόδειξη

Αντικαταστήστε αμέσως τα σύμβολα που είναι δυσανάγνωστα ή έχουν χαθεί.

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λειτουργίας ή να γεφυρωθούν οι λειτουργίες τους.

Τηρείτε τις υποδείξεις ασφάλειας στα διάφορα κεφάλαια!

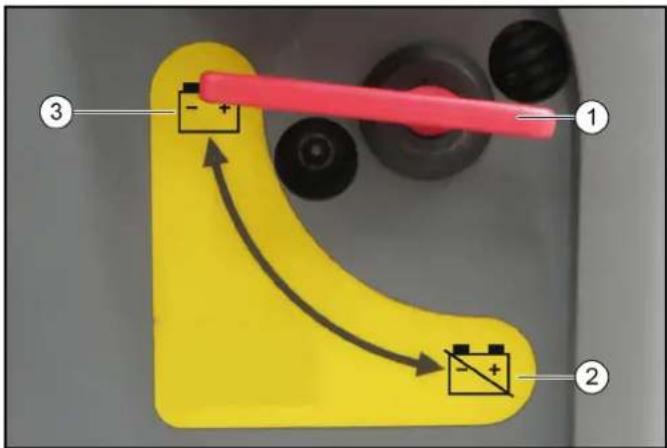

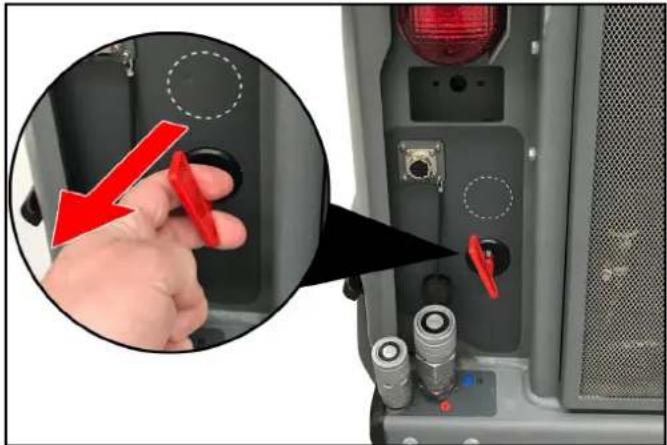

Γενικός διακόπτης

Ο γενικός διακόπτης διακόπτει τον ηλεκτρικό αγωγό τροφοδοσίας προς τη μίζα.

Αποσυνδέετε πάντα την μπαταρία όταν το όχημα είναι σταθμευμένο (θέση Μπαταρία αποσυνδεδεμένη).

Φραγή εκκίνησης

Προϋποθέσεις για την εκκίνηση του κινητήρα:

• Γενικός διακόπτης ενεργοποιημένος (θέση Μπαταρία συνδεδεμένη)
• Ο οδηγός βρίσκεται στο κάθισμα οδηγού

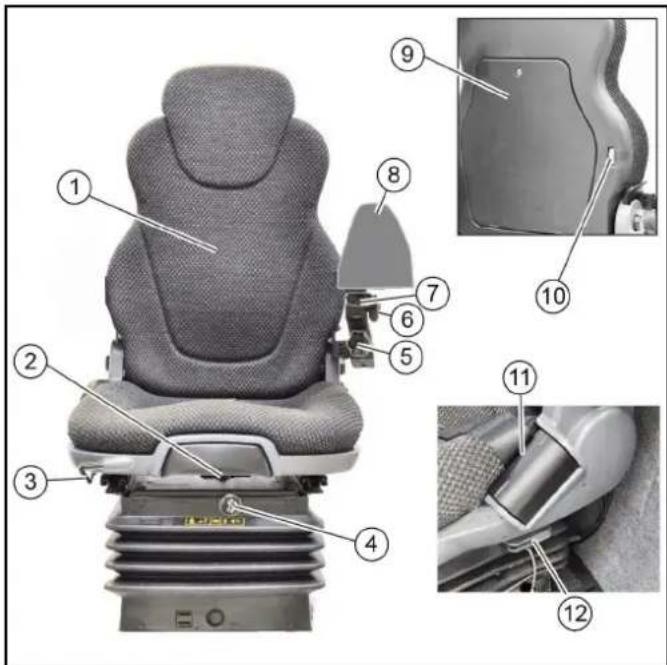

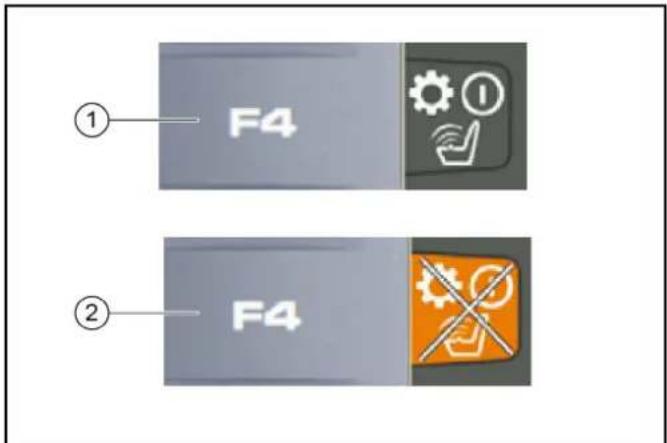

Διακόπτης επαφής καθίσματος

Όταν δεν υπάρχει βάρος στο κάθισμα οδηγού:

• Δεν είναι δυνατή η οδήγηση με το όχημα.
• Ο δυναμοδότης εμπρός δεν μπορεί να ενεργοποιηθεί ή απενεργοποιείται.

Φρένο ακινητοποίησης

Το φρένο ακινητοποίησης χρησιμοποιείται για την απελευθέρωση της υδραυλικής πίεσης.

Όταν ο κινητήρας έχει σβήσει, το χειρόφρενο είναι, επομένως, ενεργοποιημένο.

Όταν είναι ενεργοποιημένος ο κινητήρας και ο μοχλός κατεύθυνσης οδήγησης στη θέση ΝΕΚΡΑ, το χειρόφρενο,επίσης, ενεργοποιείται.

Υπόδειξη

Η προειδοποιητική λυχνία στην ένδειξη πολλαπλής λειτουργίας «Χειρόφρενο ενεργό» ανάβει, όταν είναι ενεργοποιημένο το χειρόφρενο.

Καμπίνα οδηγού

Ο χειριστής προστατεύεται μέσα στην καμπίνα οδηγού από κεραυνοπληξία.

Η καμπίνα οδηγού διαθέτει διάταξη προστασίας σε περίπτωση ανατροπής (ROPS), η οποία εμποδίζει την κύλιση μετά από ανατροπή.

Η καμπίνα οδηγού δεν διαθέτει σύστημα προστασίας από πτώση αντικειμένων (FOPS).

Η καμπίνα οδηγού δεν διαθέτει σύστημα προστασίας από διείσδυση αντικειμένων (OPS).

Χρησιμοποιείτε πάντα τη ζώνη ασφαλείας.

Μπαταρίες / φορτιστές

ΠΡΟΣΟΧΗ

Χρησιμοποιείτε μόνο τις μπαταρίες και τους φορτιστές που συνιστά ο κατασκευαστής

Να αντικαθιστάτε τις μπαταρίες μόνο με μπαταρίες ίδιου τύπου. Πριν από την απόσυρση του οχήματος αφαιρέστε τις μπαταρίες και ανακυκλώστε τις σύμφωνα με τους τοπικούς κανονισμούς.

Σύμβολα προειδοποιήσεων

Κατά τη χρήση μπαταριών τηρείτε τις ακόλουθες προειδοποιητικές υποδείξεις:

	Τηρείτε τις υποδείξεις που υπάρχουν στο εγχειρίδιο χρήσης της μπαταρίας, πάνω στην μπαταρία καθώς και σε αυτό εδώ το εγχειρίδιο.
	Να φοράτε προστατευτικά γυαλιά.
	Κρατάτε τα παιδιά μακριά από οξέα και μπαταρίες.
	Κίνδυνος έκρηξης
	Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα.
	Κίνδυνος εγκαύματος από οξέα
	Πρώτες βοήθειες.
	Προειδοποίηση
	Απόρριψη
	Μην πετάτε τις μπαταρίες στον κάδο απορριμμάτων.

Υποδείξεις ασφαλείας

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος πυρκαγιάς και έκρηξης

Επάνω στις μπαταρίες μην τοποθετείτε εργαλεία ούτε άλλα αντικείμενα.

Αποφεύγετε οπωσδήποτε το κάπνισμα και τις ακάλυπτες φλόγες. Κατά τη φόρτιση μπαταριών σε κλειστούς χώρους φροντίζετε για καλό αερισμό.

Να χρησιμοποιείτε μόνο τις μπαταρίες και τους φορτιστές που έχει εγκρίνει η Kärcher (γνήσια ανταλλακτικά).

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για το περιβάλλον από τη λανθασμένη απόρριψη των μπαταριών

Οι χαλασμένες και οι χρησιμοποιημένες μπαταρίες πρέπει να ανακυκλώνονται (αν χρειάζεται επικοινωνήστε με ειδικευμένη εταιρεία ανακύκλωσης ή με το τμήμα σέρβις της Kärcher).

Μέτρα σε περίπτωση ακούσιας έκλυσης οξέων μπαταρίας Κατά την ενδεδειγμένη χρήση και τηρώντας τις οδηγίες χρήσης δεν προκύπτει κανένας κίνδυνος από τις μπαταρίες μολύβδου. Ωστόσο πρέπει να λάβετε υπόψη πως οι μπαταρίες μολύβδου περιέχουν θειικό οξύ που μπορεί να προκαλέσει σοβαρά εγκαύματα.

1. Το χυμένο ή εξερχόμενο θειικό οξύ από μη στεγανές μπαταρίες πρέπει να συλλέγεται με ειδικά υλικά, π.χ. με άμμο. Να μην καταλήγει στο σύστημα αποχέτευσης, το έδαφος ή τα υπόγεια ύδατα.
2. Το οξύ πρέπει να αδρανοποιείται με ασβέστιο/νάτριο και να ανακυκλώνεται σύμφωνα με τους τοπικούς κανονισμούς.
3. Για την ανακύκλωση μιας χαλασμένης μπαταρίας επικοινωνήστε με ειδική επιχείρηση ανακύκλωσης.
4. Ξεπλένετε τις σταγόνες οξέων που έχουν διεισδύσει στα μάτια ή στο δέρμα με άφθονο καθαρό νερό.
5. Μετά, επισκεφθείτε αμέσως το γιατρό.
6. Πλύνετε με νερό την ακάθαρτη στολή.
7. Αλλάξτε ρουχισμό.

Επισκόπηση συσκευής

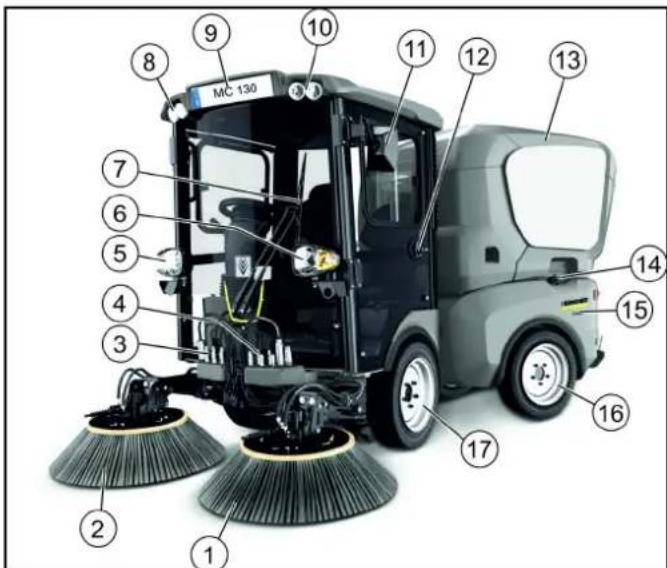

Όψη πλευρικά από μπροστά (πλευρά συνοδηγού)

MC 130 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

①Σύστημα σάρωσης Αριστερή πλαϊνή σκούπα
②Σύστημα σάρωσης Δεξιά πλαϊνή σκούπα
③ Υδραυλική σύνδεση προς τα εμπρός αριστερά
④ Υδραυλική σύνδεση προς τα εμπρός δεξιά
⑤ Φως πορείας/Φλας
⑥ Φως πορείας/Φλας
⑦Υαλοκαθαριστήρες
⑧Φωτισμός εργασίας
⑨Φορέας πινακίδας
⑩Φωτισμός εργασίας
⑪ Πίσω καθρέπτης
⑫ Θύρα συνοδηγού, κλειδωνόμενη
⑬Κάδος απορριμμάτων
⑭ Σφράγιστρο ρεζερβουάρ
⑮ Αριστερή πλευρική επένδυση
⑯Πίσω τροχός
⑰Μπροστινός τροχός

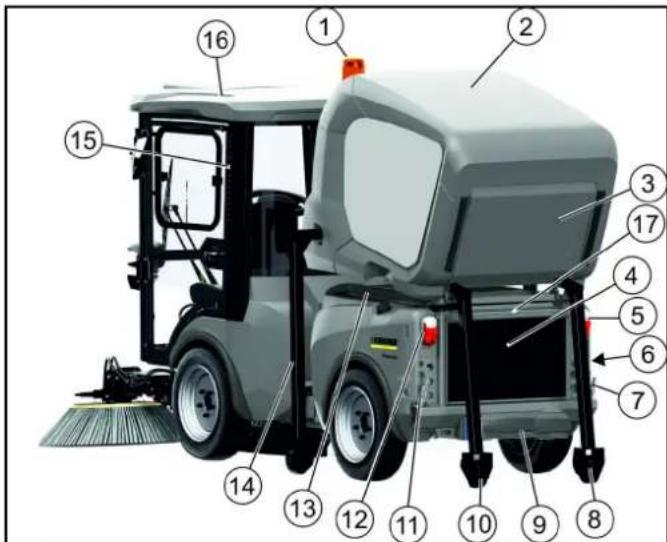

Όψη με κάδο απορριμμάτων επί στηρίγματος

① Περιστρεφόμενα προείδοποιητικά φώτα
②Κάδος απορριμμάτων
③ Πλέγμα απαγωγής/Διαχυτής
④ Προστατευτική σχάρα ψυγείου
⑤ Οπίσθιος φανός/Φλας
⑥Γενικός διακόπτης
⑦ Υδραυλική σύνδεση δυναμοδότη πίσω, δεξιά 40l/min
⑧ Πίσω στηρίγματα για κάδο απορριμμάτων

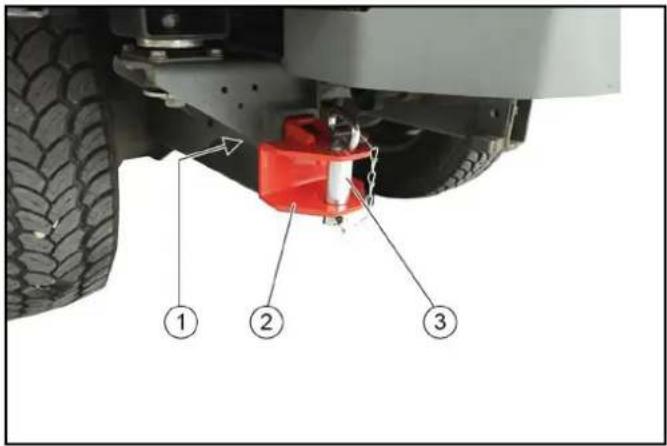

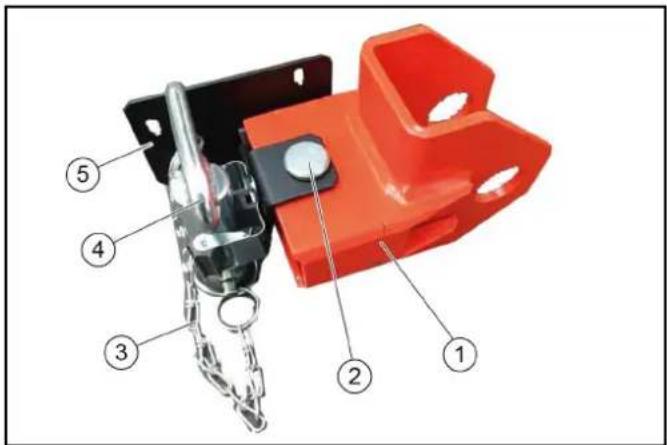

⑨ Στήριξη κοτσαδόρου (προαιρετικά)
⑩ Πίσω στηρίγματα για κάδο απορριμμάτων
⑪ Δυναμοδότης επιστροφής 40l/min
⑫ Οπίσθιος φανός/Φλας
⑬ Πρόσθετο πλαίσιο με λειτουργία ανατροπής
⑭ Πλευρικά στηρίγματα για κάδο απορριμμάτων (2x)

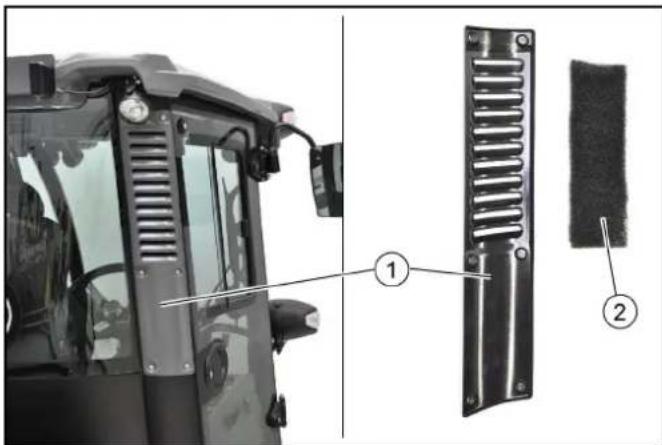

⑮ Φίλτρο σκόνης καμπίνας οδηγού
⑯Καμπίνα οδηγού
⑰Φορέας πινακίδας

Όψη με ανυψωμένο κάδο απορριμμάτων (πλευρά του οδηγού)

① Ανυψωμένος κάδος απορριμμάτων

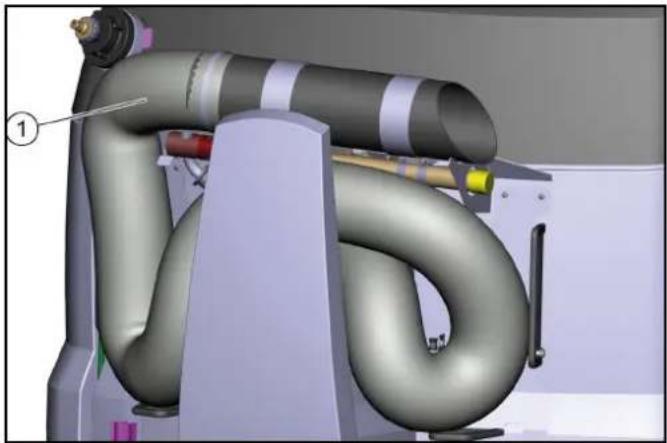

② Υποδοχή χειροκίνητου εύκαμπτου σωλήνα αναρρόφησης

③ Ελαστικός σωλήνας αναρρόφησης

④ Φίλτρο σκόνης καμπίνας οδηγού

⑤Πίσω καθρέπτης

⑥ Μπεκ ψεκασμού πλευρικών σκουπών

⑦ Πλαϊνή σκούπα

⑧ Καμπίνα οδηγού, κλειδωνόμενη

⑨ Κάλυμμα μπροστινής πλαϊνής επένδυσης

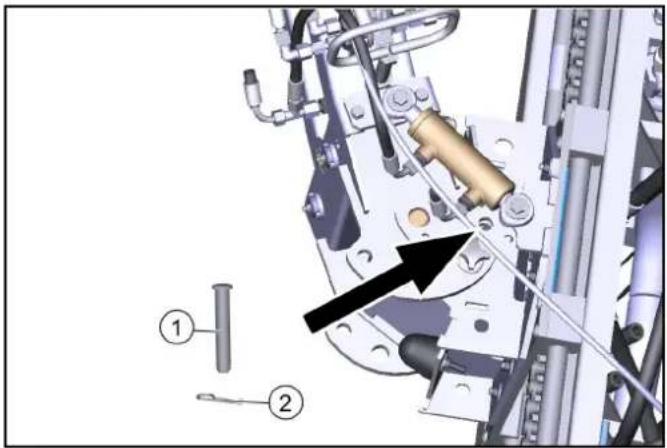

⑩ Αρθρωτή ασφάλεια μεταφοράς

⑪ Σύστημα νερού
⑫ Ελαστικός σωλήνας νερού ανακύκλωσης
⑬ Δεξιά πλαϊνή επένδυση
⑭ Υδραυλική σύνδεση πίσω
⑮ Ανέβασμα/κατέβασμα σύνδεσης του υδραυλικού εύκαμπτου σωλήνα για κάδο απορριμάτων

Υδραυλικές συνδέσεις

Επεξήγηση όρου Υδραυλικός δυναμοδότης

Power Take Off = υδραυλική μετάδοση ισχύος

Επεξήγηση όρου AUX

Auxilliary valve = Πρόσθετη βαλβίδα ελέγχου

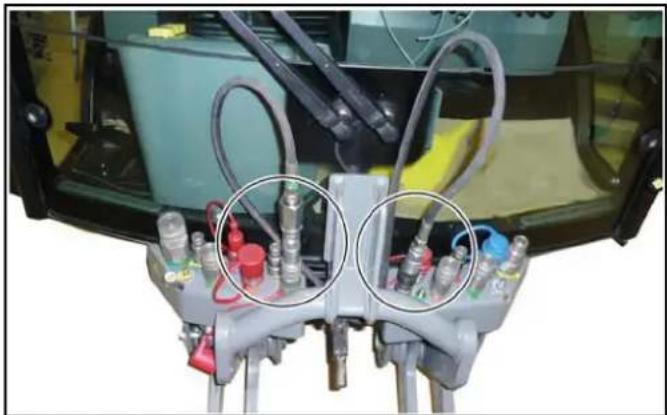

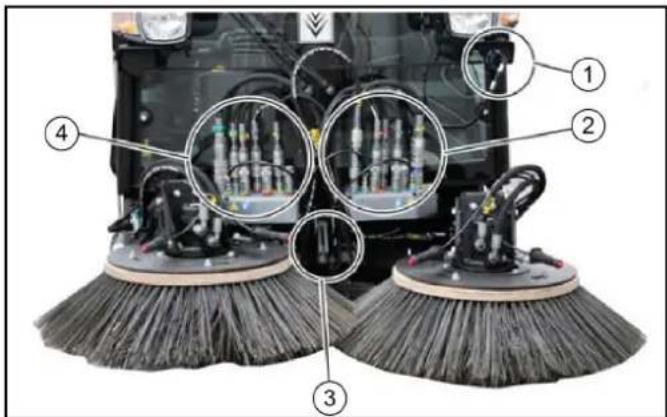

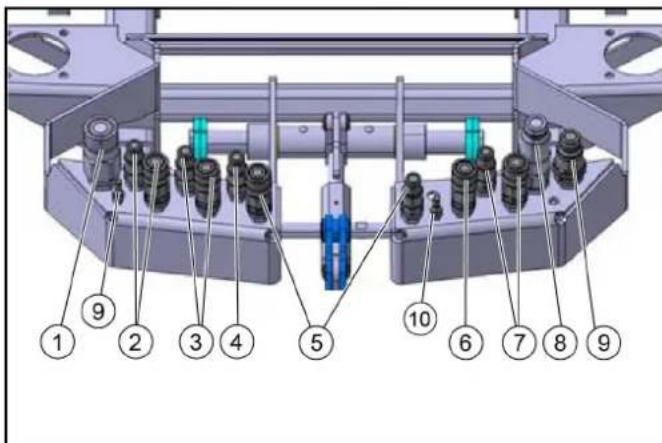

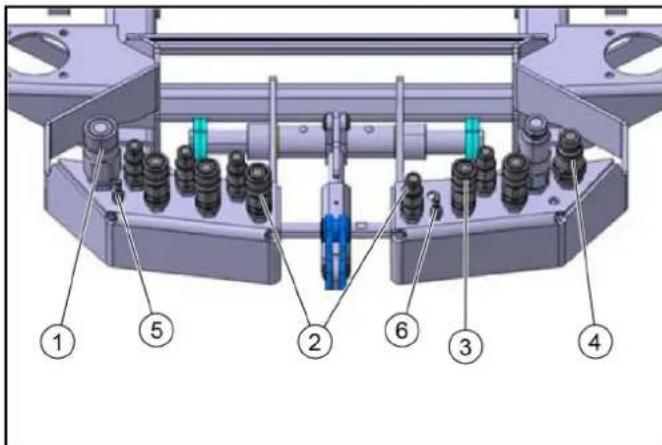

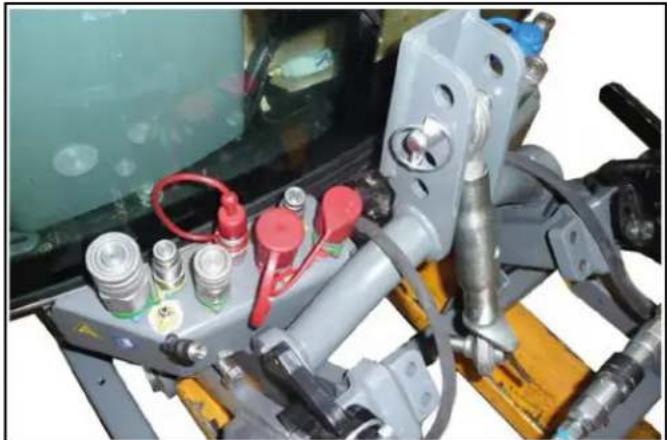

Συνδέσεις προς τα εμπρός (γραμμικό, υδραυλικό σύστημα)

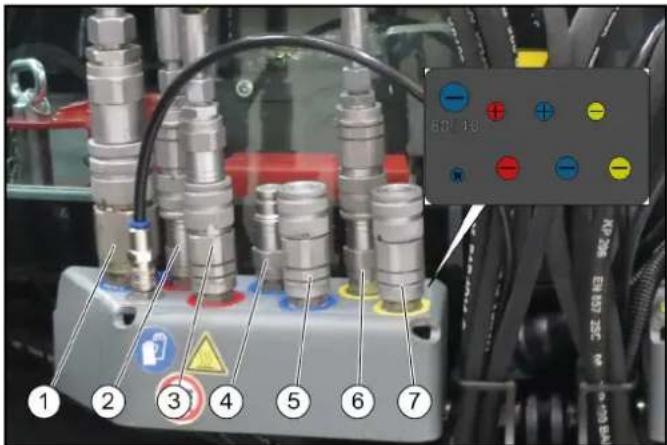

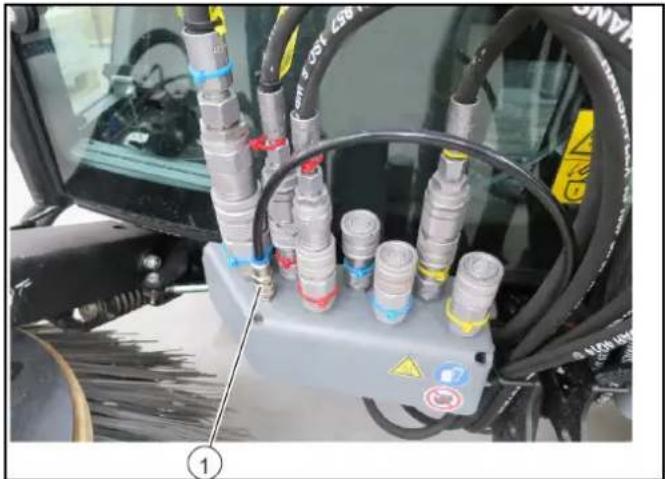

Συνδέσεις δεξιά

①Επιστροφή δυναμοδότη

② Ανάσυρση πλαϊνής σκούπας

③ Μεταφορά πλαϊνής σκούπας

④ Πρόσθετη λειτουργία (προαιρετικά)

⑤ Πρόσθετη λειτουργία (προαιρετικά)

⑥Λάδι διαρροής

⑦ Πρόσθετη λειτουργία (πρόσθιο αναβατόριο)

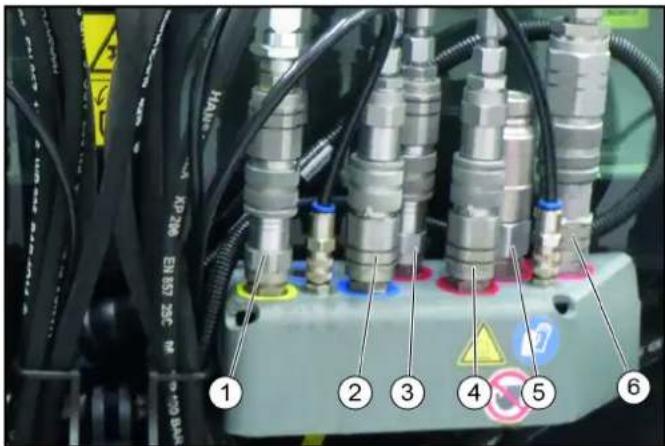

Συνδέσεις αριστερά

① Στόμιο αναρρόφησης/πρόσθιο αναβατόριο
② Υψώστε μαζί τον δεξιό και τον αριστερό βραχίονα σκούπας
③ Ανάσυρση πλαϊνής σκούπας
④ Μεταφορά πλαϊνής σκούπας
⑤ Υδραυλικός δυναμοδότης (80 l/min)
⑥ Υδραυλικός δυναμοδότης (40 l/min)

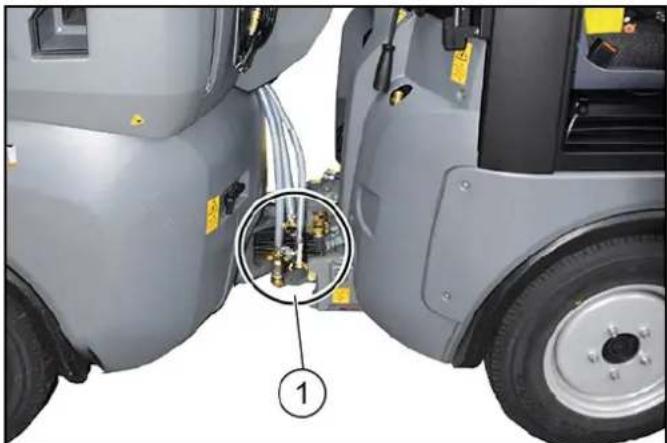

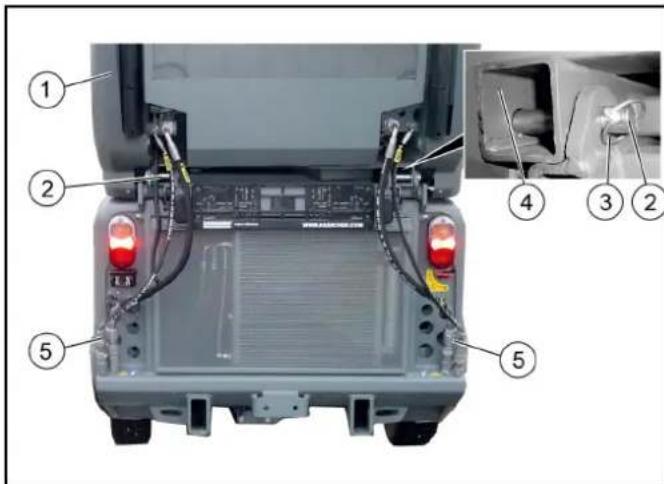

Συνδέσεις πίσω

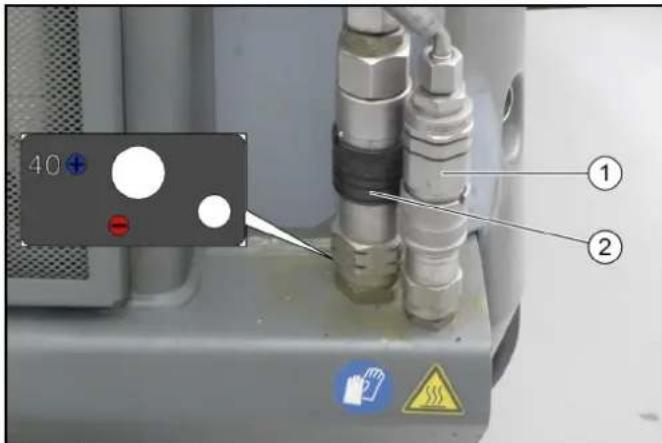

Συνδέσεις δεξιά

40 ① ②

(1)Ανέβασμα/κατέβασμα υδραυλικής σύνδεσης AUX
(2)Υδραυλικός δυναμοδότης (40 l/min)

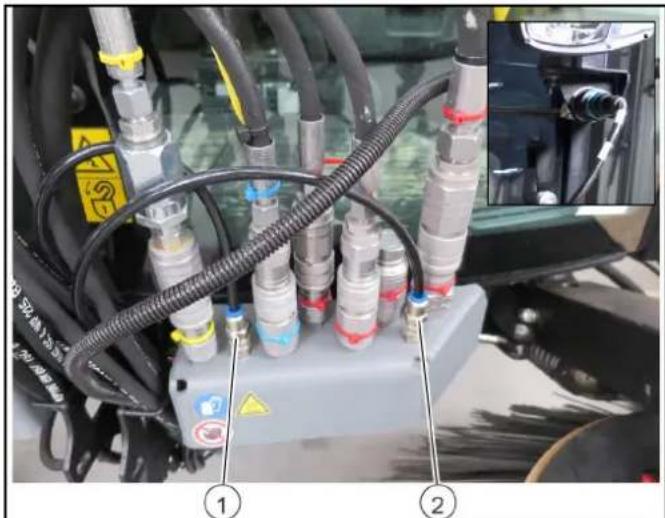

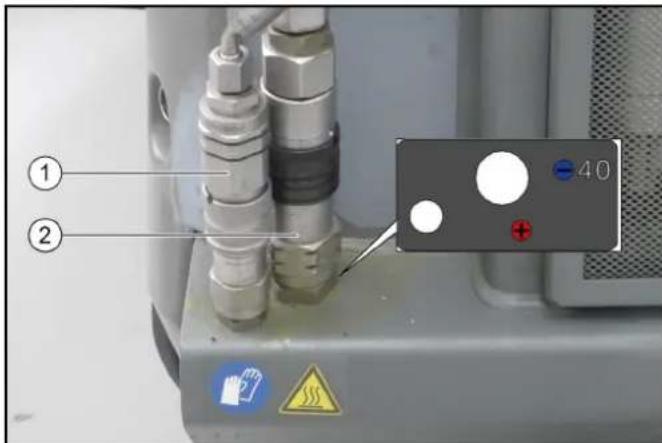

Συνδέσεις αριστερά

① ② - 40 +

(1)Ανέβασμα/κατέβασμα υδραυλικής σύνδεσης AUX
(2)Επιστροφή (40 l/min)

Ηλεκτρικές συνδέσεις

Επεξήγηση όρου Ηλεκτρικός δυναμοδότης

Power Take Off = ηλεκτρική μετάδοση ισχύος

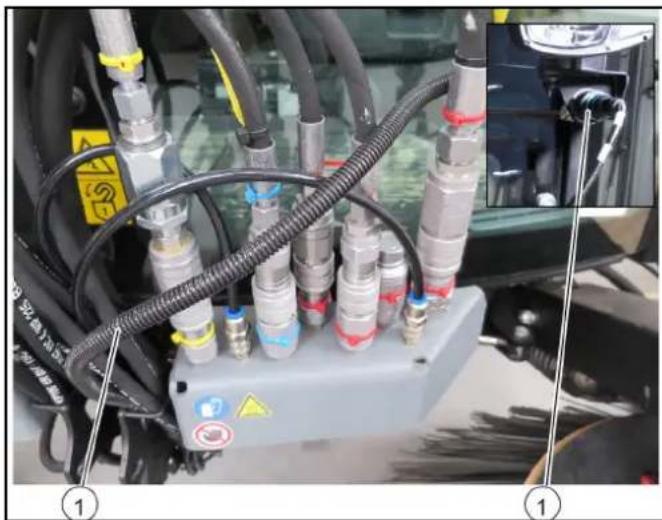

Ηλεκτρικές συνδέσεις πρόσθιας πρόσθετης συσκευής

① Αναγνώριση πρόσθετης συσκευής

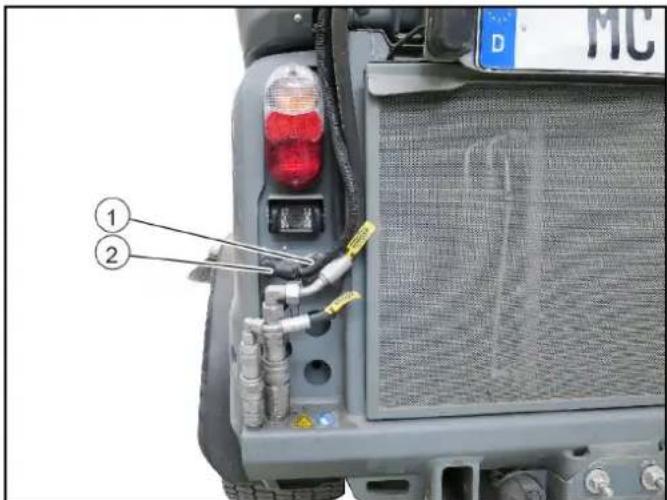

Ηλεκτρικές συνδέσεις πίσω πρόσθετης συσκευής

① Αναγνώριση πρόσθετης συσκευής
② 21-πολική σύνδεση για πρόσθετη συσκευή

Συνδέσεις νερού

Συνδέσεις ψεκαζόμενου νερού

Συνδέσεις δεξιά

① Ψεκαζόμενο νερό πλευρικών σκουπών δεξιά

Συνδέσεις αριστερά

① Ψεκαζόμενο νερό πλευρικών σκουπών αριστερά
② Ψεκαζόμενο νερό στομίου αναρρόφησης

Γενικός διακόπτης

① Γενικός διακόπτης
②Μπαταρία αποσυνδεδεμένη
③Μπαταρία συνδεδεμένη

Ο γενικός διακόπτης διακόπτει τον ηλεκτρικό αγωγό τροφοδοσίας προς τη μίζα.

Εάν κατά τη διάρκεια λειτουργίας του κινητήρα πατηθεί ο γενικός διακόπτης (μπαταρία αποσυνδεδεμένη) πρέπει να απενεργοποιηθεί ο κινητήρας.

Αποσυνδέετε πάντα την μπαταρία με το όχημα σταθμευμένο.

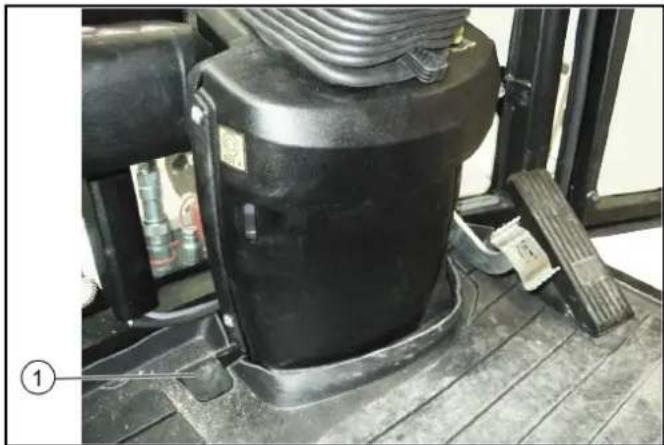

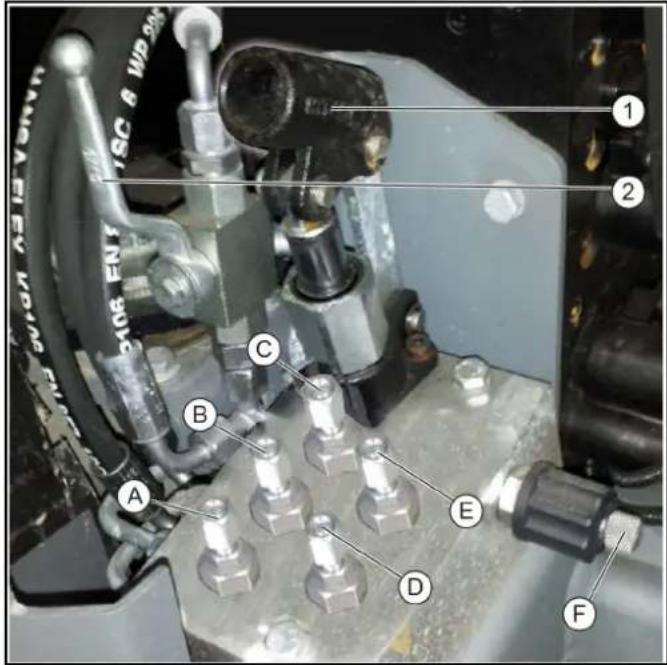

Λειτουργία έκτακτης ανάγκης

Η υδραυλική βαλβίδα για τη λειτουργία έκτακτης ανάγκης βρίσκεται κάτω από την καμπίνα του οδηγού, κάτω από κάλυμμα. Μπορείτε να βρείτε σχετική περιγραφή στο κεφάλαιο Αντιμετώπιση βλαβών.

Η υδραυλική βαλβίδα χρησιμοποιείται, όταν:

• δεν μπορεί να ανυψωθεί ο κάδος απορριμμάτων / το πρόσθετο πλαίσιο, γιατί δεν λειτουργεί σωστά το υδραυλικό σύστημα της συσκευής. Για παράδειγμα, αν ο κινητήρας δεν λειτουργεί σωστά.
• δεν μπορεί να ανυψωθεί το πρόσθιο αναβατόριο / το στόμιο αναρρόφησης, γιατί δεν λειτουργεί σωστά το υδραυλικό σύστημα της συσκευής. Για παράδειγμα, αν ο κινητήρας δεν λειτουργεί σωστά.
• δεν μπορεί να λυθεί ο συσσωρευτής με ελατήρια φορτώσεως του φρένου ακινητοποίησης, για παράδειγμα κατά τη ρυμούλκηση του οχήματος.

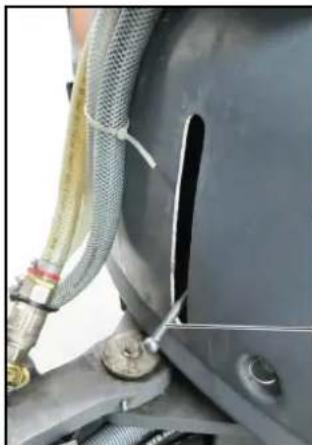

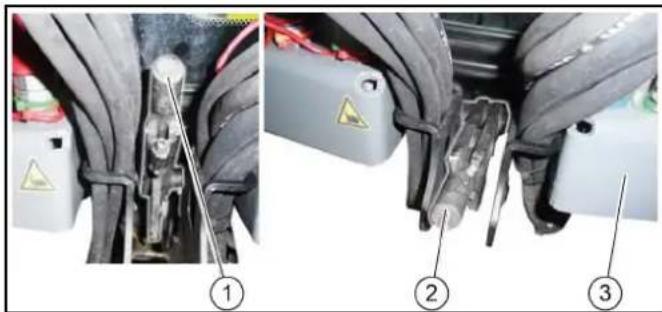

Εναλλαγή κάδου απορριμμάτων / πρόσθετου πλαισίου

Ανάλογα με τον τύπο του οχήματος υπάρχουν διαφορετικοί τύποι μοχλού αλλαγής.

① Βαλβίδα εναλλαγής στη θέση Κάδος απορριμμάτων ② Βαλβίδα αλλαγής στη θέση Πρόσθετο πλαίσιο Με τη βαλβίδα εναλλαγής το υδραυλικό σύστημα μπορεί να αλλάζει μεταξύ κάδου απορριμμάτων και πλαισίου.

Υπόδειξη

Ο κάδος απορριμμάτων και το πλαίσιο επιτηρούνται ηλεκτρονικά Δεν μπορούν να ενεργοποιηθούν συγχρόνως και οι δύο λειτουργίες.

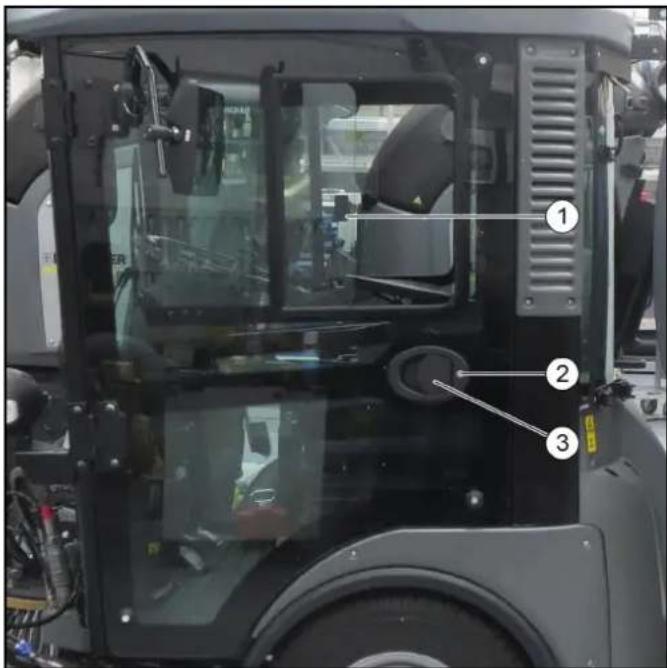

Καμπίνα οδηγού Πόρτες

①Συρόμενο παράθυρο
②Κλειδί μίζας
③ Σύστημα ανοίγματος πόρτας

Η πόρτα οδηγού βρίσκεται στην κατεύθυνση οδήγησης αριστερά, η αποβίβαση έκτακτης ανάγκης δεξιά.

Το σύστημα ανοίγματος θύρας και η χειρολαβή στο εσωτερικό μπορούν να χρησιμοποιηθούν ως βοηθητικά μέσα εισόδου και εξόδου.

Κλειδώνετε και τις δύο πόρτες μετά τη στάθμευση του οχήματος με το κλειδί μίζας.

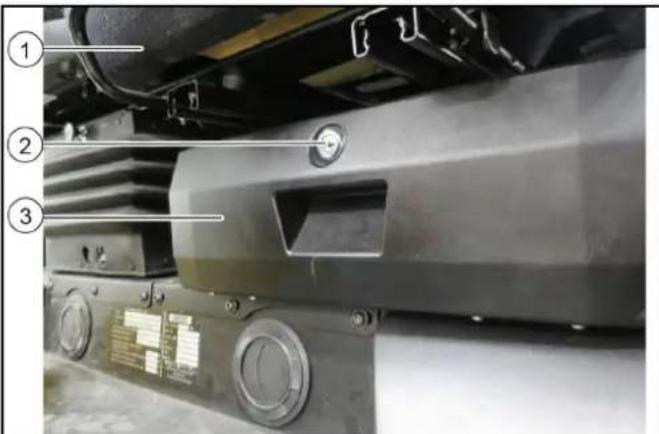

Θήκη αποθήκευσης

Κάτω από το κάθισμα του συνοδηγού, υπάρχει μια κλειδωνόμενη θήκη αποθήκευσης. Μπορεί να φιλοξενήσει έγγραφα, οδηγίες λειτουργίας, διάφορα μικρά αντικείμενα ή τον κρίκο ρυμούλκησης.

①Κάθισμα συνοδηγού
②Κλειδαριά
③Θήκη αποθήκευσης

Αποβίβαση έκτακτης ανάγκης

1

① Σύστημα ανοίγματος πόρτας

Η αποβίβαση έκτακτης ανάγκης βρίσκεται αριστερά στην κατεύθυνση οδήγησης. Ανοίξτε την αποβίβαση έκτακτης ανάγκης, τραβώντας το σύστημα ανοίγματος πόρτας.

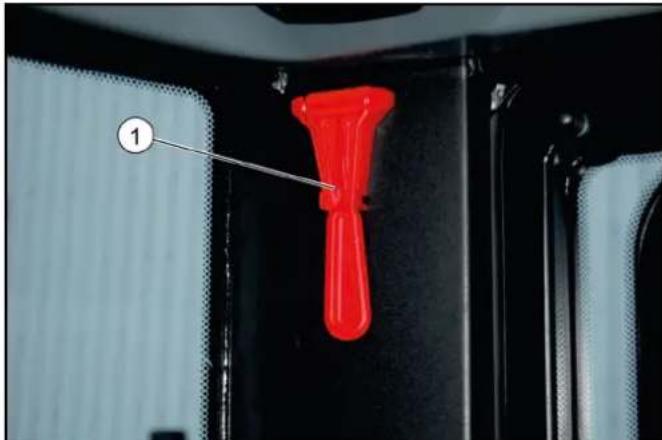

① Σφυρί έκτακτης ανάγκης

Το σφυρί έκτακτης ανάγκης βρίσκεται επάνω αριστερά, πίσω από το κάθισμα του συνοδηγού. Σε περίπτωση έκτακτης ανάγκης, καταστρέψτε τις ροδέλες με το σφυρί.

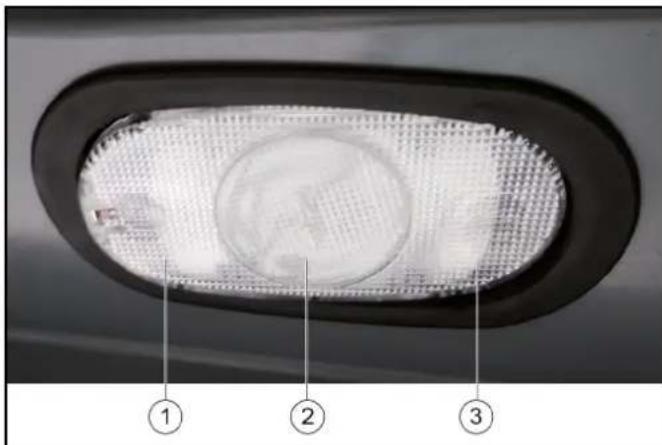

Εσωτερικός φωτισμός

① Πατημένο αριστερά: Φωτισμός ενεργοποιημένος

② Μεσαία θέση: Ο φωτισμός ενεργοποιείται με το άνοιγμα μιας πόρτας

③ Πατημένο δεξιά: Φωτισμός απενεργοποιημένος

Κονσόλα χειρισμού μπράτσου καθίσματος

Η κονσόλα χειρισμού βρίσκεται στο δεξί μπράτσο του καθίσματος οδηγού. Το μπράτσο καθίσματος μπορεί να ρυθμιστεί μεμονωμένα με βάση τον οδηγό, βλέπε κεφάλαιο.

Σε αριστεροτίμονα οχήματα (προαιρετική επιλογή), π.χ. για το Ηνωμένο Βασίλειο, η κονσόλα χειρισμού βρίσκεται στο δεξί μπράτσο του καθίσματος οδηγού.

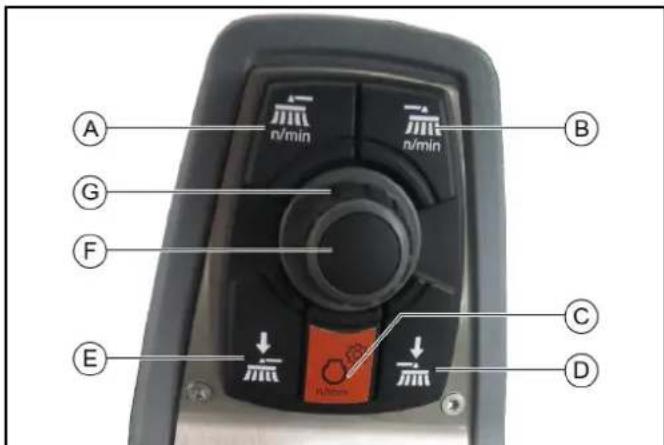

Αντιστοίχιση βασικού μηχανήματος

Υπόδειξη

Οι λυχνίες στους διακόπτες φωτίζονται, όταν αυτοί είναι ενεργοποιημένοι.

A B G F C E D 1 2 10 3 9 4 8 5 7 6

① Χειριστήριο πρόσθιου αναβατορίου

- Ανύψωση πρόσθιου αναβατορίου και δυναμοδότης εμπρός Off (πίσω)

– Χαμήλωμα πρόσθιου αναβατορίου και δυναμοδότης εμπρός Οη (εμπρός)

-Χειρίσμός AUX 1 (δέξιά / αριστερά)

- Ενεργοποίηση θέσης πλεύσης πρόσθιου αναβατορίου (εμπρός)

- Απενεργοποίηση θέσης πλεύσης πρόσθιου αναβατορίου (πίσω)

② Χειριστήριο AUX 2 και AUX 3

-Χειρισμός AUX 2 (εμπρός / πίσω)

-Χειρισμός AUX 3 (αριστερά)

③χωρίς λειτουργία

④ Υδραυλικό σύστημα ON/OFF

⑤Ηλεκτρικό AUX 1 εμπρός

⑥Ηλεκτρικό AUX 2 εμπρός

⑦Ηλεκτρικό AUX 1 πίσω

⑧ Δυναμοδότης πίσω 40 l/min

⑨ Η λειτουργία ΕΣΟ ενεργοποιεί το πλήρες πρόγραμμα εργασίας και επιλέγει τις πιο πρόσφατα χρησιμοποιούμενες τιμές και ρυθμίσεις.

⑩Ηλεκτρικό AUX 2 εμπρός

(A) Δυναμοδότης εμπρός 40 l/min, 80 l/min

(B) Δυναμοδότης πίσω 40 l/min

(C) Πλήκτρο για τη ρύθμιση του αριθμού στροφών κινητήρα

(D) χωρίς λειτουργία

(Ε) χωρίς λειτουργία

(F) Πιέστε το πλήκτρο για να αποθηκεύσετε τις τιμές ή τα προγράμματα που έχουν ρυθμιστεί και να ανοίξετε τα υπομενού.

(G) Περιστρεφόμενο κουμπί για την αλλαγή τιμών και την επιλογή προγραμμάτων.

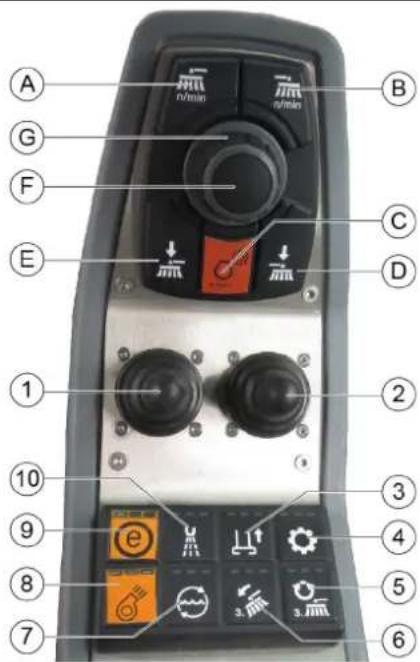

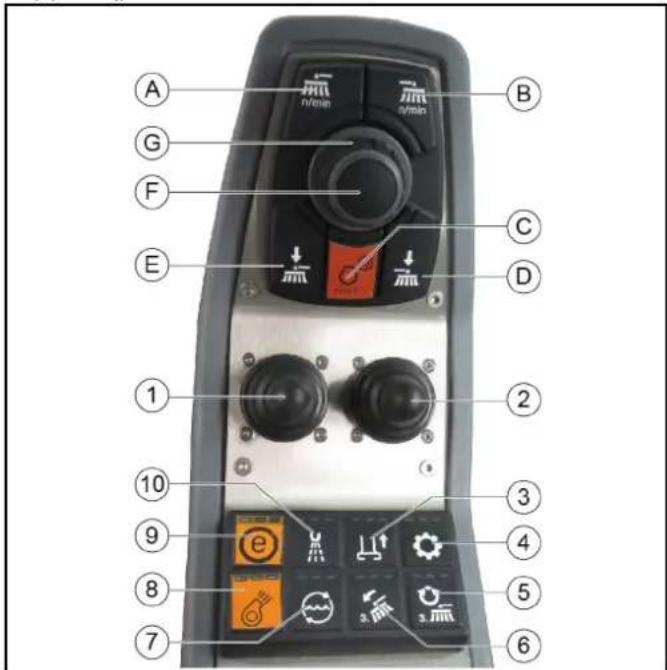

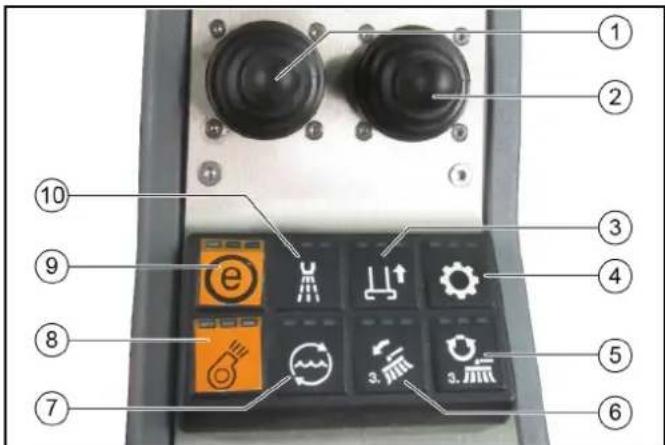

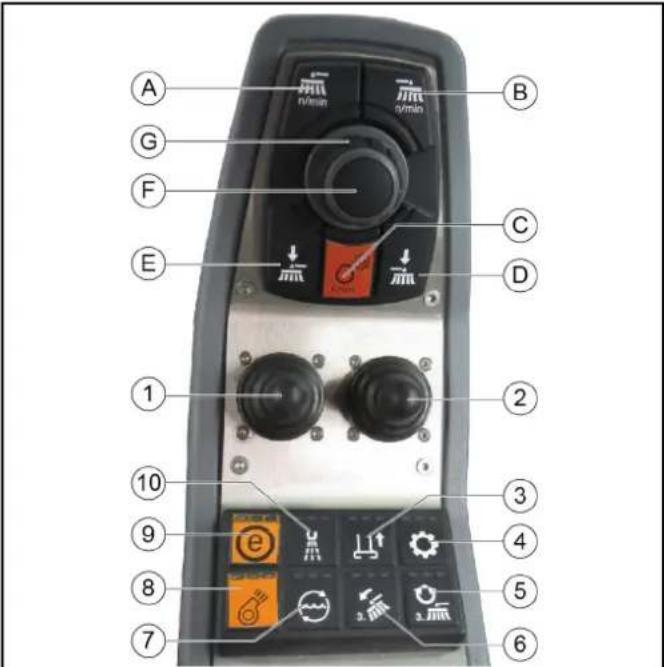

Διαρρύθμιση αναρροφητικού σαρώθρου με σύστημα 2 σκουπών

Υπόδειξη

Οι λυχνίες στους διακόπτες φωτίζονται, όταν αυτοί είναι ενεργοποιημένοι.

A B G F C E D 1 2 10 3 9 4 8 5 7 6

① Ανύψωση / χαμήλωμα συστήματος σάρωσης και ενεργοποίηση / απενεργοποίηση σκουπών

② Ανύψωση / χαμήλωμα δεξιάς πλαϊνής σκούπας και ενεργοποίηση / απενεργοποίηση σκουπών (προαιρετικό)

③ Ανύψωση / χαμήλωμα στομίου αναρρόφησης

④ Υδραυλικό σύστημα ΟΝ/ΟFF

⑤ Ενεργοποίηση 3ης πλαϊνής σκούπας (προαιρετικά)

⑥ Ρύθμιση κλίσης 3ης πλαϊνής σκούπας (προαιρετικό)

⑦ Λειτουργία κυκλοφορίας νερού ON / OFF (νερό ανακύκλωσης)

⑧Αναρροφητήρας On / Off Υπόδειξη

Ο αναρροφητήρας έχει μετά από την απενεργοποίηση περίπου 15 δευτερόλεπτα κύκλο επανεκκίνησης

⑨Λειτουργία ΕΕΟ Ενεργοποιεί ολόκληρο το πρόγραμμα εργασίας. Δυναμοδότης (πλαϊνή σκούπα, αναρροφητήρας), καθαρό νερό, κυκλοφορία νερού (νερό ανακύκλωσης)

⑩ Αντλία νερού On / Off

(A) Πλήκτρο αριθμού στροφών αριστερής και δεξιάς πλευρικής σκούπας Για τη μοναδική ανύψωση (προαιρετικά), αριστερό κουμπί «Αριθμός στροφών πλευρικής σκούπας»

(B) Για τη μοναδική ανύψωση (προαιρετικά), δεξιό κουμπί «Αριθμός στροφών πλευρικής σκούπας»

(C) Αριθμός στροφών κινητήρα πιέστε για ρύθμισης της τιμής Υπόδειξη

Η αναρροφητική ισχύς εξαρτάται από τις ρυθμισμένες στροφές κινητήρα.

• 1600 1/min rúποι μικρού βάρους

• 2200 1/min kavovikή rúπανοη

• 2500 1/min έντονη, σοβαρή ρύπανση

(D) Για τη μοναδική ανύψωση (προαιρετικά), κουμπί πίεσης επαφής δεξιάς πλευρικής σκούπας

(E) Πλήκτρο, πίεση εφαρμογής αριστερής και δεξιάς πλαϊνής σκούπας Για τη μοναδική ανύψωση (προαιρετικά), κουμπί πίεσης επαφής αριστερής πλευρικής σκούπας

(F) Πλήκτρο αποθήκευσης πιέστε για αποθήκευση των επιλεγμένων τιμών ή προγραμμάτων

(G) Περιστρεφόμενο κουμπί πιέστε για αλλαγή των επιλεγμένων τιμών

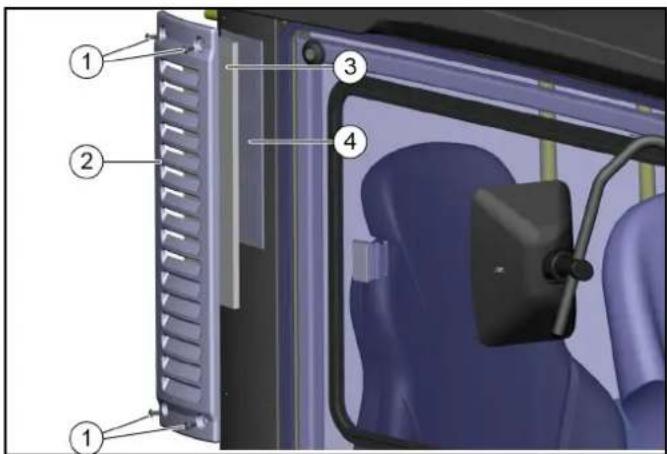

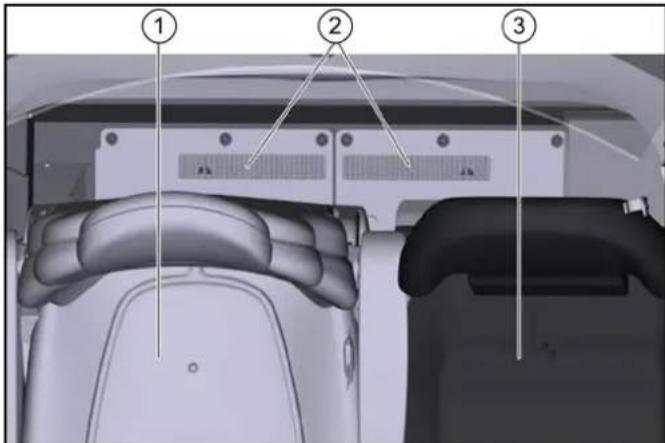

Φίλτρο εσωτερικού χώρου

③ Φίλτρο για χοντρούς κόκκους

④ Φίλτρο λεπτόκοκκων ρύπων κατηγορία φίλτρου F8 (προαιρετικά)

Ο φρέσκος αέρας αναρροφάται πλευρικά στην καμπίνα οδηγού μέσα από ένα φίλτρο σκόνης και ένα φίλτρο ψιλής σκόνης.

Λειτουργία ανακύκλωσης αέρα

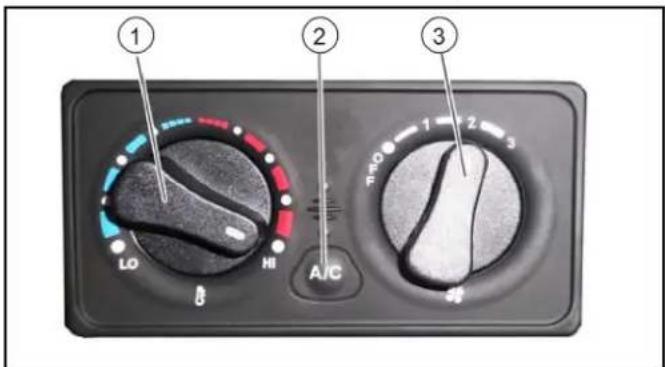

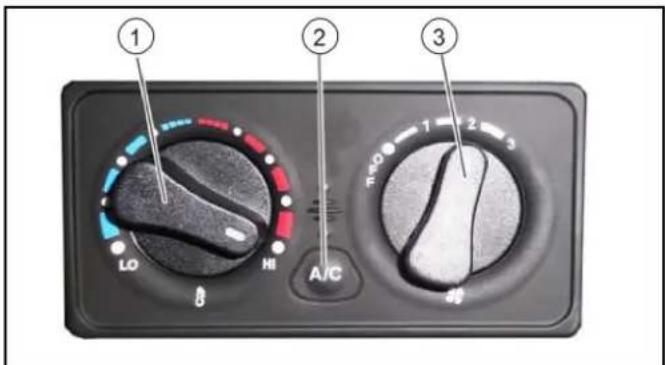

① LO HI A/C ② FEO 1 2 3 4

① Ρυθμιστής θερμοκρασίας για θέρμανση

② Ρυθμιστής συστήματος κλιματισμού (προαιρετική επιλογή)

③ Ρυθμιστής φυσητήρα ανεμιστήρα

Η λειτουργία ανακύκλωσης αέρα εξασφαλίζει την ταχύτερη απελευθέρωση του παρμπρίζ, όταν είναι ενεργοποιημένο το σύστημα κλιματισμού ή όταν ο φυσητήρας ανεμιστήρα είναι ενεργοποιημένος. Παρομοίως, αυτό επιτρέπει στον αέρα της καμπίνας να θερμανθεί γρηγορότερα. Παραμένει χρήσιμο ακόμη και με κακές σσμές από έξω.

① Μοχλός λειτουργίας ανακύκλωσης αέρα

②Ακροφύσια αερισμού

Τραβήξτε προς τα εμπρός με τον μοχλό λειτουργίας ανακύκλωσης αέρα.

ΠΡΟΣΟΧΗ

Χρησιμοποιήστε αυτή τη λειτουργία μόνο για περιορισμένο χρόνο, καθώς σε αυτή τη ρύθμιση δεν πραγματοποιείται ανανέωση του αέρα από έξω.

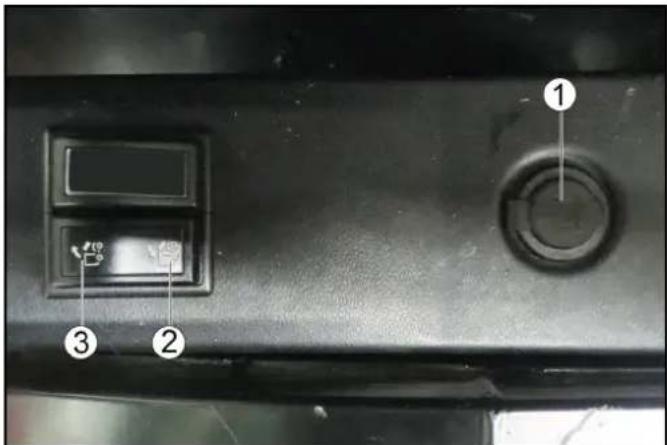

Στοιχεία χειρισμού κάδου απορριμμάτων

Ο διακόπτης για το άδειασμα του κάδου απορριμμάτων βρίσκεται δίπλα από το κάθισμα του οδηγού.

① Πρόσθετη πρίζα 12 V

② Ανύψωση δοχείου απορριμμάτων / πρόσθετου πλαισίου

③ Χαμήλωμα κάδου απορριμμάτων / πρόσθετου πλαισίου

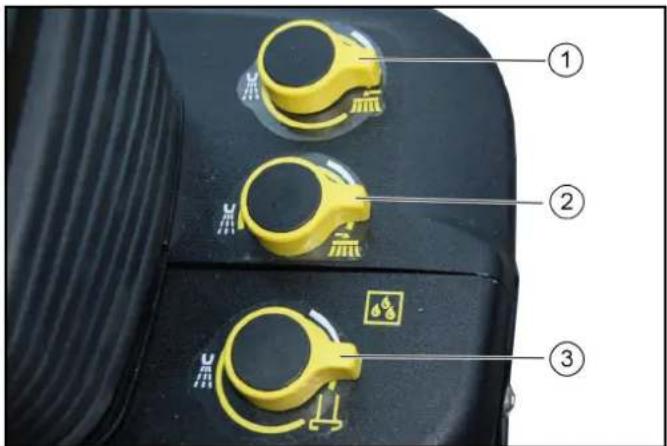

Στοιχεία χειρισμού ψεκασμού

① Κουμπί δοσολογίας - ψεκασμός αριστερής πλευρικής σκούπας

② Κουμπί δοσολογίας - ψεκασμός δεξιάς πλευρικής σκούπας

③ Κουμπί δοσολογίας - ψεκασμός στομίου αναρρόφησης

1. Ενεργοποιήστε την αντλία νερού (κονσόλα χειρισμού).

2. Στρέψτε το ανάλογο κουμπί δοσολογίας.

Υπόδειξη

Η ποσότητα ψεκαζόμενου νερού αυξάνεται με τη στροφή προς τα αριστερά. Με τη στροφή προς τα δεξιά μειώνεται.

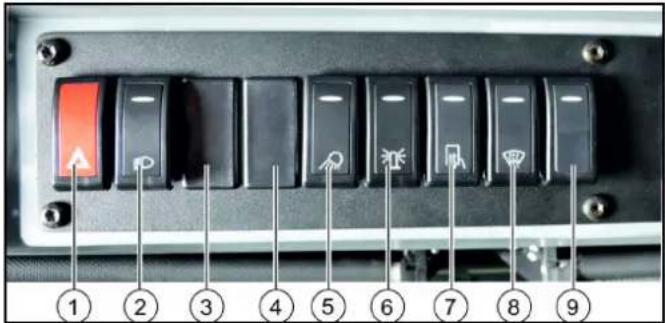

Λωρίδα διακοπτών

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

① Διακόπτης συστήματος φώτων αλάρμ

②Διακόπτης φωτισμού

Θέση 0: Φως πορείας απενεργοποιημένο (πατημένο κάτω) Θέση 1: Φως θέσης ενεργοποιημένο (μεσαία θέση) Θέση 2: Φως πορείας ενεργοποιημένο (πατημένο επάνω)

③ Διακόπτης φωτισμού εργασίας

④ Διακόπτης πίσω φώτων ομίχλης (προαιρετικός)

⑤ Διακόπτης προβολέα εργασίας εμπρός

⑥ Διακόπτης περιστρεφόμενου φάρου

⑦ Διακόπτης θερμαινόμενου εξωτερικού καθρέπτη (προαιρετική επιλογή) Η θέρμανση απενεργοποιείται πάλι αυτόματα

⑧ Διακόπτης θέρμαινόμενου παρμπρίζ Η θέρμανση απενεργοποιείται πάλι αυτόματα ⑨ Διακόπτης θέρμανσης καθίσματος

Υπόδειξη

Η ένδειξη στο διακόπτη φωτίζεται, όταν είναι ενεργοποιημένος.

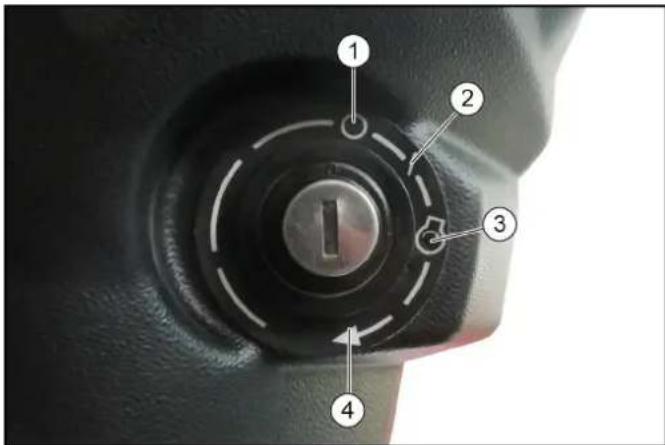

Κλειδαριά μίζας

1 2 3 4

①Κινητήρας Off

②Miζα On

③ Προπυράκτωση (αυτόματα)

④Εκκίνηση κινητήρα

Η κλειδαριά μίζας βρίσκεται κάτω από τον μοχλό κατεύθυνσης οδήγησης.

Κονσόλα τιμονιού

Πλήκτραρυθμίσεων
Πλήκτρο +	πιέζει εντός μιας διαδικασίαςρύθμισης ένα πεδίο προς τα επάνω

Πλήκτρο -

πιέζει εντός μιας διαδικασίαςρύθμισης ένα πεδίο προς τα κάτω

Πλήκτρο«Home»

Μεταβαίνει στην οθόνη αρχικήςσελίδας «Home» κάθε λειτουργίας(μεταφορά / εργασία)

Πλήκτρο «Esc»

Κάνει εντός μιας διαδικασίαςρύθμισης ένα βήμα προς τα πίσω

Πλήκτρο«Return»

ολοκληρώνει μια διαδικασίαρύθμισης

1 Τιμόνι
2 Μοχλός κατεύθυνσης οδήγησης
3 Οθόνη με πλήκτρα λειτουργιών
4 Πολυδιακόπτης

Οθόνη

Πλήκτρα λειτουργιών / ρυθμίσεων

Η παρακάτω ένδειξη εμφανίζεται στην οθόνη μετά την ενεργοποίηση της μίζας.

Ενδείξεις οθόνης στη λειτουργία εκκίνησης / μεταφοράς Στη λειτουργία εκκίνησης / μεταφοράς εμφανίζονται στην οθόνη οι ακόλουθες ενδείξεις.

1 Πλήκτρα λειτουργιών

2 Ένδειξη οθόνης στη λειτουργία εκκίνησης / μεταφοράς
3 Πλήκτρα ρυθμίσεων

Πατώντας το αντίστοιχο πλήκτρο, αλλάζετε την ένδειξη στην οθόνη. Πατώντας ξανά το πλήκτρο ή το πλήκτρο «Home», επιστρέφετε πίσω.

Η αλλαγή της τιμής ρύθμισης γίνεται με το πλήκτρο ρύθμισης. Πλήκτρα λειτουργιών

F1 Εδώ θα βρείτε πληροφορίες, όπως οι οδηγίες λειτουργίας του οχήματος Στη λειτουργία εργασίας: Συνδέστε το πλυστικό υψηλής πίεσης (προαιρετικά)

F2 Ένδειξη ημερομηνίας και ώρας

F3 Puθμίσεις

F4 Παράκαμψη διακόπτη επαφής καθίσματος, βλ. κεφάλαιο Λειτουργία με γεφυρωμένο διακόπτη καθίσματος

F5 Προειδοποιητικός ήχος για οπισθοπορεία on/off

F6 Kámera oniótholoréiaç On / Off

F7 Κάμερα στομίου αναρρόφησης On / Off

F8 Διάταξη Tempomat

F9 Συνέχιση Tempomat

F10 Μενού σέρβις

1 Αριθμός στροφών κινητήρα
2 Ταχύπητα κίνησης
3 Σύμβολο λαγού (ένδειξη σε γρήγορη λειτουργία)
4 Σύμβολο χελώνας (ένδειξη σε αργή λειτουργία)
5 Σύμβολο ωρών λειτουργίας κινητήρα
6 Μετρητής ωρών λειτουργίας
7 Σύμβολο ωρών εργασίας (καμία λειτουργία)
8 Μετρητής ωρών εργασίας
9 Διανυθέντα χιλιόμετρα
10 Ημερομηνία και ώρα
11 Κατεύθυνση οδήγησης πίσω
12 Κατεύθυνση οδήγησης εμπρός
13 Σύμβολο σπειροειδούς νήματος προπυράκτωσης
14 Θερμοκρασία ψυκτικού υγρού κινητήρα
15 Προειδοποιητική λυχνία ελέγχου φόρτισης μπαταρίας
16 Προειδοποιητική λυχνία πίεσης λαδιού κινητήρα
17 Προειδοποιητική λυχνία ενεργοποιημένου φρένου ακινητοποίησης
18 Ένδειξη δεξαμενής

Σύμβολα στην οθόνη Μπορεί να εμφανιστούν στην οθόνη τα ακόλουθα σύμβολα και οι προειδοποιητικές ενδείξεις.

	Φώτα θέσης
	Φώτα πορείας
	Φώτα μεγάλης σκάλας
	Φώτα ομίχλης
	Βλάβη στο υδραυλικό φίλτρο λαδιού
	Προπυράκτωση ενεργή
	Προειδοποίηση για κατάσταση φόρτισης μπαταρίας
	Βλάβη
	Προειδοποίηση για στάθμη λαδιού υδραυλικού συστήματος
	Προειδοποίηση στάθμης πλήρωσης καυσίμου
	Θέση πλύσης στη θέση 1
	Θέση πλύσης στη θέση 2
	Θέση πλύσης στη θέση 1 και 2
	Ενδειξη κατεύθυνσης οδήγησης

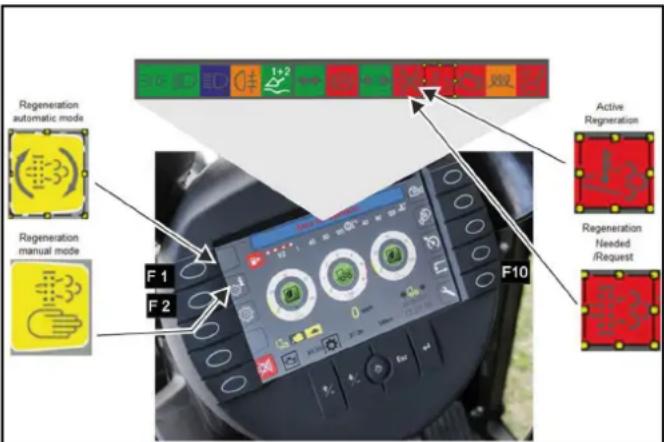

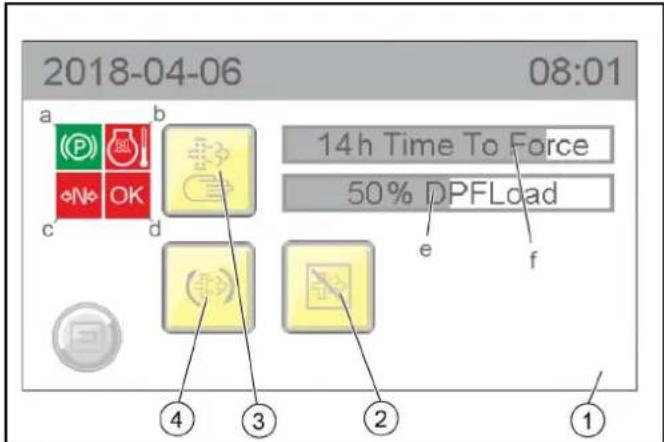

	Εκτέλεση διαδικασίας αναζωογόνησης
	Βλάβη στο φίλτρο αέρα κινητήρα

	Σημαντική βλάβη, σβήσιμο κινητήρα
	Στόμιο αναρρόφησης κάτω
	Βλάβη στον διακόπτη επαφής καθίσματος
	Προειδοποίηση για θερμοκρασία ψυκτικού υγρού κινητήρα
	Χειρόφρενο ενεργό
	Ενδεικτική λυχνία φλας για πίσω φωτισμό
	Προειδοποίηση για πίεση λαδιού κινητήρα
	Προειδοποίηση για πολύ υψηλή θερμοκρασία λαδιού υδραυλικού συστήματος
	Δεν είναι δυνατή η αναζωογόνηση
	Υψηλή θερμοκρασία εξάτμισης
	Απενεργοποιήστε τον κινητήρα
	Δυσλειτουργία κινητήρα
	Απαιτείται σέρβις

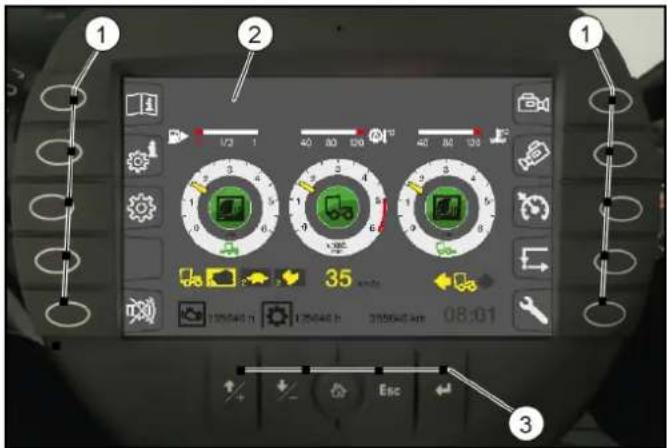

Ενδείξεις στη λειτουργία εργασίας

Κατά τη μετάβαση σε λειτουργία εργασίας (δυναμοδότης), στην οθόνη εμφανίζεται η ακόλουθη ένδειξη.

①Πλήκτρα λειτουργιών
② Ένδειξη οθόνης στη λειτουργία εργασίας
③ Πλήκτρα ρυθμίσεων

Τα πλήκτρα λειτουργιών και ρυθμίσεων περιγράφονται στο επόμενο κεφάλαιο.

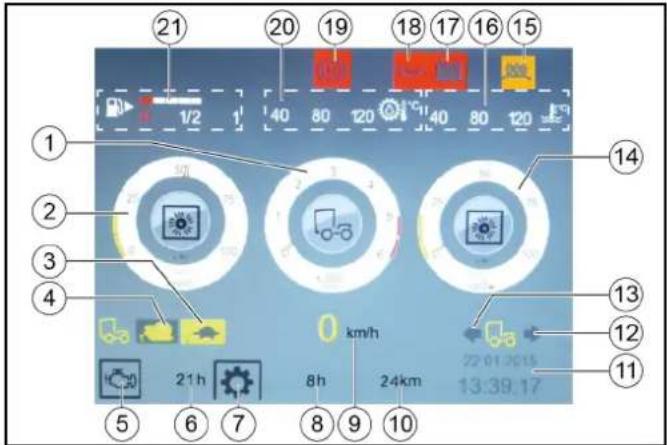

Ενδείξεις οθόνης στη λειτουργία εργασίας

Κατά τη μετάβαση σε λειτουργία εργασίας (δυναμοδότης), στην οθόνη εμφανίζεται η ακόλουθη ένδειξη.

21 20 19 18 17 16 15 1/2 40 80 120 40 80 120 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ km/h 8h 24km 13:39.17 14 13 12 11

① Αριθμός στροφών κινητήρα
② Ενεργοποίηση μηχανισμού κίνησης της πρόσθετης συσκευής εμπρός σε %
③ Σύμβολο χελώνας (ένδειξη σε γρήγορη λειτουργία)
④ Σύμβολο σαλιγκαριού (ένδειξη σε αργή λειτουργία)
⑤ Σύμβολο ωρών λειτουργίας κινητήρα
⑥ Μετρητής ωρών λειτουργίας
⑦ Σύμβολο ωρών εργασίας (καμία λειτουργία)
⑧ Μετρητής ωρών εργασίας
⑨Ταχ ύ τ η τ α εργασίας
⑩Διανυθέντα χιλιόμετρα
⑪ Ημερομηνία και ώρα
⑫ Κατεύθυνση οδήγησης πίσω
⑬ Κατεύθυνση οδήγησης εμπρός
⑭ Ενεργοποίηση μηχανισμού κίνησης της πρόσθετης συσκευής πίσω σε %
⑮ Σύμβολο σπειροειδούς νήματος προπυράκτωσης
⑯ Θερμοκρασία ψυκτικού υγρού κινητήρα
⑰ Προειδοποιητική λυχνία ελέγχου φόρτισης μπαταρίας
⑱ Προειδοποιητική λυχνία πίεσης λαδιού κινητήρα
⑲ Προειδοποιητική λυχνία ενεργοποιημένου φρένου ακινητοποίησης
⑳ Θερμοκρασία υδραυλικού λαδιού
⑳Ενδειξη δεξαμενής

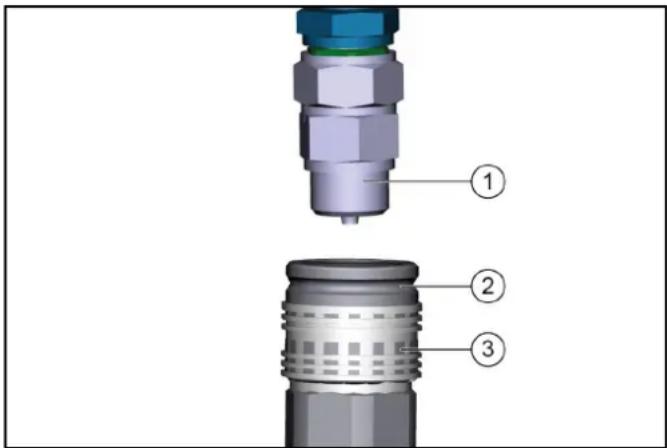

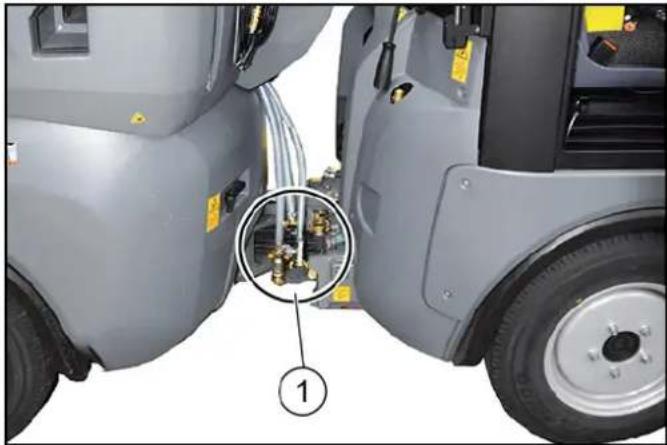

Εκτονώστε την πίεση του υδραυλικού συστήματος (Αποφόρτιση πίεσης)

Πρέπει να εκτονωθεί η πίεση του υδραυλικού συστήματος, πριν αποσυνδεθούν οι ελαστικοί σωλήνες από τις υδραυλικές συνδέσεις.

1. Διαχωρίστε το βύσμα σήματος για αναγνώριση πρόσθετης συσκευής (μπροστά).
2. Ενεργοποιήστε τη μίζα (ο κινητήρας δεν ξεκινά).
3. Ενεργοποιήστε το υδραυλικό σύστημα εργασίας δυναμοδότη (στη κονσόλα λειτουργίας του μπράτσου καθίσματος).

4. Στην οθόνη, πιέστε το πλήκτρο F 10.

5. Πιέστε το πλήκτρο F 6.

'Εχει εκτονωθεί η πίεση στο πίσω υδραυλικό σύστημα

1. Πιέστε το πλήκτρο F1.
   'Εχει εκτονωθεί η πίεση στο μπροστά υδραυλικό σύστημα
2. Διαχωρίστε τον ελαστικό σωλήνα υψηλής πίεσης.
3. Αφαιρέστε την πρόσθετη συσκευή.

Υπόδειξη

Η σύνδεση επιτυγχάνεται με αντίστροφη σειρά.

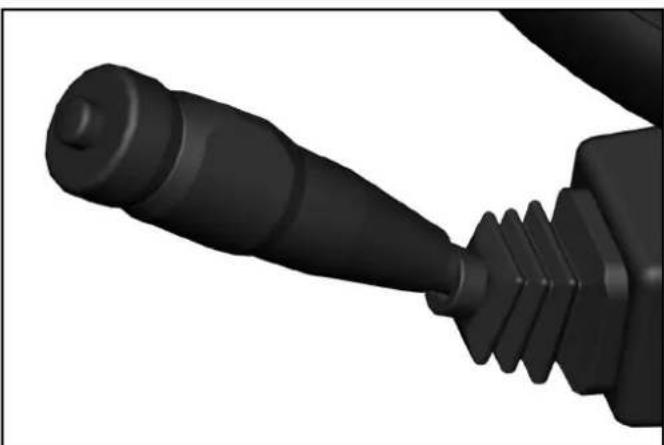

Πολυδιακόπτης

• Κορνάρισμα: Πιέστε το κουμπί στο μπροστινό μέρος
• Φλας προς τα δεξιά: Μοχλός προς τα εμπρός
  • Φλας προς τα αριστερά: Μοχλός προς τα πίσω
• Φώτα μεγάλης σκάλας: Με ενεργοποιημένα τα φώτα πορείας πιέστε το μοχλό προς τα κάτω
• Σινιάλο φώτων: Τραβήξτε και αφήστε τον μοχλό
• Στρέψτε το δαχτυλίδι: Ενεργοποιήστε τους υαλοκαθαριστήρες

στροφή προς τα εμπρός - διάστημα στροφή προς τα πίσω - 1. Συνεχής κίνησης βαθμίδας, συνεχίστε να περιστρέφετε για 2. Βαθμίδα

• Πιέστε το δαχτυλίδι: Καθαρισμός με νερό πλύσης

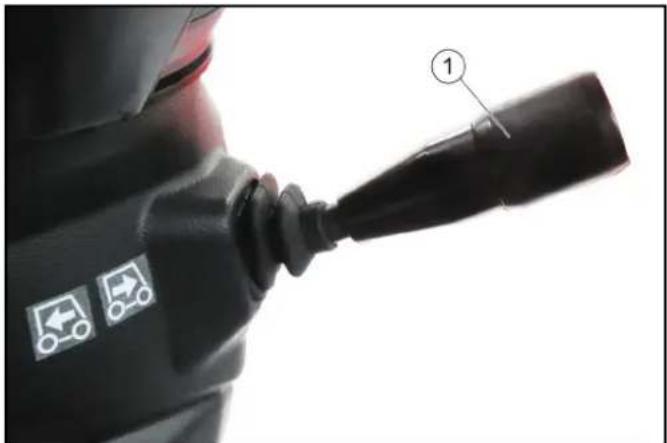

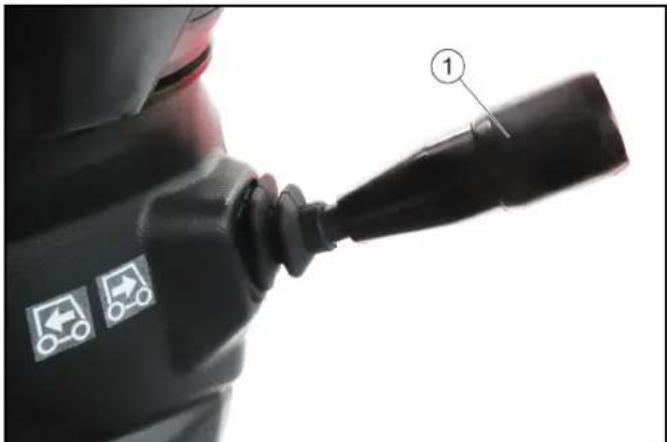

Διακόπτης κατεύθυνσης κίνησης

Επιλέξτε τον διακόπτη κατεύθυνσης κίνησης με τον μοχλό κατεύθυνσης οδήγησης.

① Διακόπτης κατεύθυνσης κίνησης

Με τον διακόπτη κατεύθυνσης κίνησης μπορούν να επιλέγονται οι ακόλουθες λειτουργίες. Τα επιλεγμένα προγράμματα εμφανίζονται στην οθόνη.

• Ν ε κ ρά Ο διακόπτης κατεύθυνσης κίνησης βρίσκεται στη μέση
- Κατεύθυνση κίνησης εμπρός Πιέστε τον διακόπτη κατεύθυνσης κίνησης προς τα επάνω και εμπρός
- Κατεύθυνση κίνησης πίσω Πιέστε τον διακόπτη κατεύθυνσης κίνησης προς τα επάνω και πίσω
- Εναλλαγή γρήγορου προγράμματος οδήγησης (λαγός) και αργού προγράμματος οδήγησης (χελώνα) Πιέστε τον διακόπτη κατεύθυνσης κίνησης στην κατεύθυνση του άξονα (ο διακόπτης κατεύθυνσης κίνησης πρέπει να βρίσκεται στη θέση νεκρά).

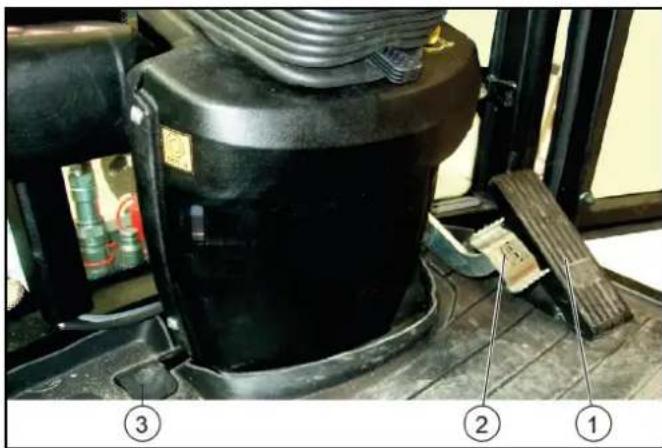

Πεντάλ

①Πεντάλ οδήγησης
②Πεντάλ φρένου
③ Πεντάλ πίεσης επαφής σκούπας / αριθμός στροφών σκούπας

Πεντάλ οδήγησης

ΠΡΟΣΟΧΗ

Αφήνοντας το πεντάλ οδήγησης η ταχύτητα πέφτει απότομα, σε αντίθεση με ένα επιβατικό όχημα.

Στη μεγάλη ταχύτητα η καθυστέρηση πέδησης κατά την απελευθέρωση του πεντάλ οδήγησης είναι σαφώς μικρότερη από ό,τι στη μικρή ταχύτητα.

Στη λειτουργία μεταφοράς η καθυστέρηση πέδησης κατά την απελευθέρωση του πεντάλ οδήγησης είναι σαφώς μικρότερη από ό,τι κατά τη λειτουργία εργασίας.

Αν πατηθεί το πεντάλ οδήγησης, ανεβαίνει ο αριθμός στροφών του κινητήρα.

Το πεντάλ οδήγησης έχει ελατήριο. Αν αποφορτιστεί το πεντάλ οδήγησης, πέφτει ο αριθμός στροφών του κινητήρα.

Αν αφεθεί το πεντάλ οδήγησης, ο μηχανισμός κίνησης υδροστάτη επιβραδύνει ή σταματάει το όχημα.

Πεντάλ φρένου

Το πεντάλ φρένου ενεργοποιεί το σύστημα πέδησης των πρόσθιων τροχών.

Φρένο ακινητοποίησης

Φρένο ακινητοποίησης για την ασφαλή στάθμευση του οχήματος. Υπόδειξη

Όταν στην οθόνη ανάβει η προειδοποιητική λυχνία "Φρένο ακινητοποίησης ενεργό", είναι ενεργοποιημένο το φρένο ακινητοποίησης.

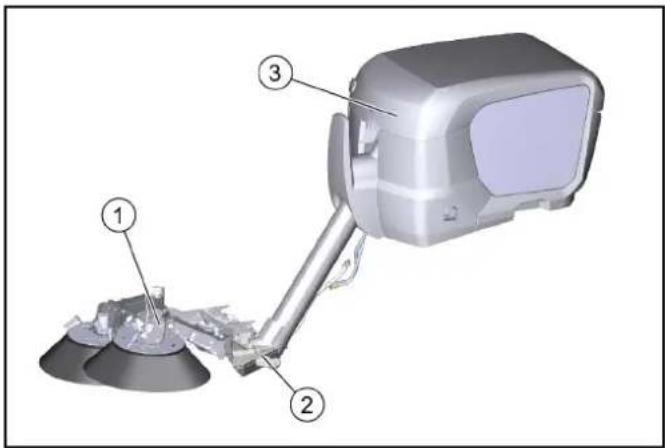

Αναρροφητικό σάρωθρο

①Διάταξη σάρωσης
②Στόμιο αναρρόφησης
③Κάδος απορριμμάτων

Η δομή του αναρροφητικού σάρωθρου αποτελείται από κάδο απορριμμάτων, διάταξη σάρωσης και στόμιο αναρρόφησης.

Παρελκόμενα και προαιρετικές επιλογές

Επιτρέπεται να χρησιμοποιθούν μόνο παρελκόμενα, ανταλλακτικά και σετ παρελκομένων τα οποία έχουν την έγκριση του κατασκευαστή. Για την αποφυγή πιθανών κινδύνων, οι επισκευές και η τοποθέτηση ανταλλακτικών επιτρέπεται να πραγματοποιούνται μόνο από την εξουσιοδοτημένη εξυπηρέτηση πελατών. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Είναι δυνατή επιπλέον η αγορά των παρακάτω παρελκομένων και προαιρετικών επιλογών και η προσάρτησή τους στη συσκευή:

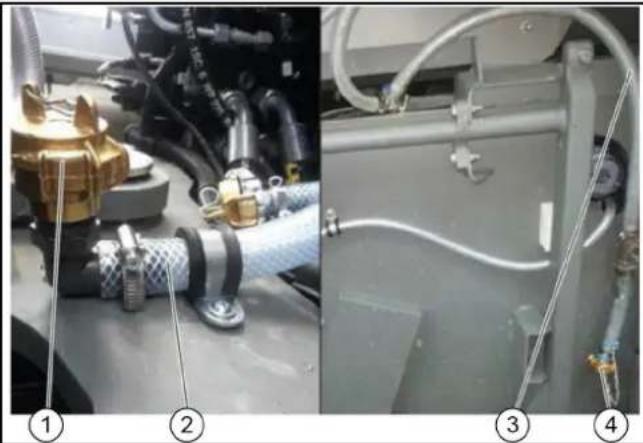

Σύστημα κυκλοφορίας νερού / Λειτουργία ανακύκλωσης

①Στόμιο αναρρόφησης
② Εύκαμπτος σωλήνας νερού ανακύκλωσης
③ Εύκαμπτος σωλήνας αναρρόφησης
④Κάδος απορριμμάτων

Στη λειτουργία ανακύκλωσης ο εύκαμπτος σωλήνας αναρρόφησης καθαρίζεται συνεχώς με νερό το οποίο γεμίζει τον κάδο απορριμμάτων.

Το νερό φιλτράρεται μέσω ενός φίλτρου σωλήνα στον κάδο απορριμμάτων και μέσω μιας βαλβίδας οδηγείται μέσα από τον εύκαμπτο σωλήνα νερού ανακύκλωσης στο στόμιο αναρρόφησης.

Στο στόμιο αναρρόφησης αυτό το νερό ανακύκλωσης αναρροφάται αμέσως και μέσω του εύκαμπτου σωλήνα αναρρόφησης μεταφέρεται πίσω στον κάδο απορριμμάτων.

'Ετσι ο εύκαμπτος σωλήνας αναρρόφησης καθαρίζεται συνεχώς.

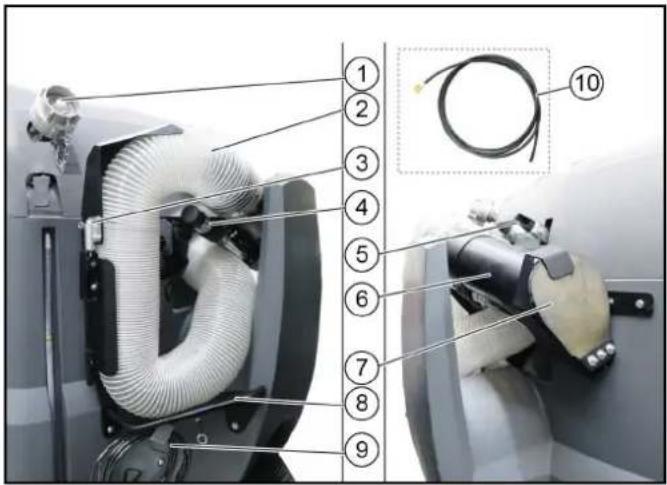

Σετ παρελκομένων χειροκίνητου εύκαμπτου σωλήνα αναρρόφησης

① Σετ παρελκομένων χειροκίνητου εύκαμπτου σωλήνα αναρρόφησης

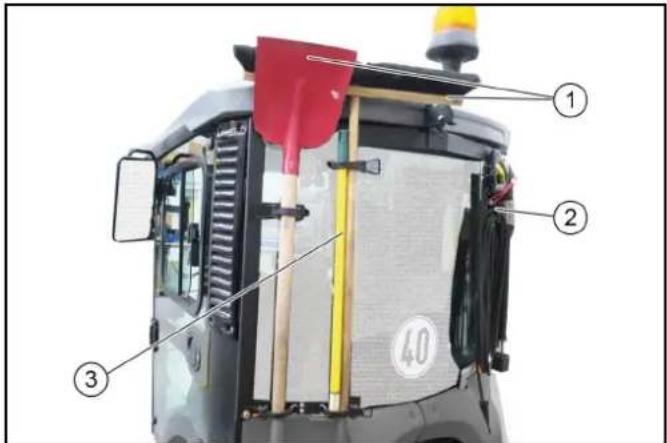

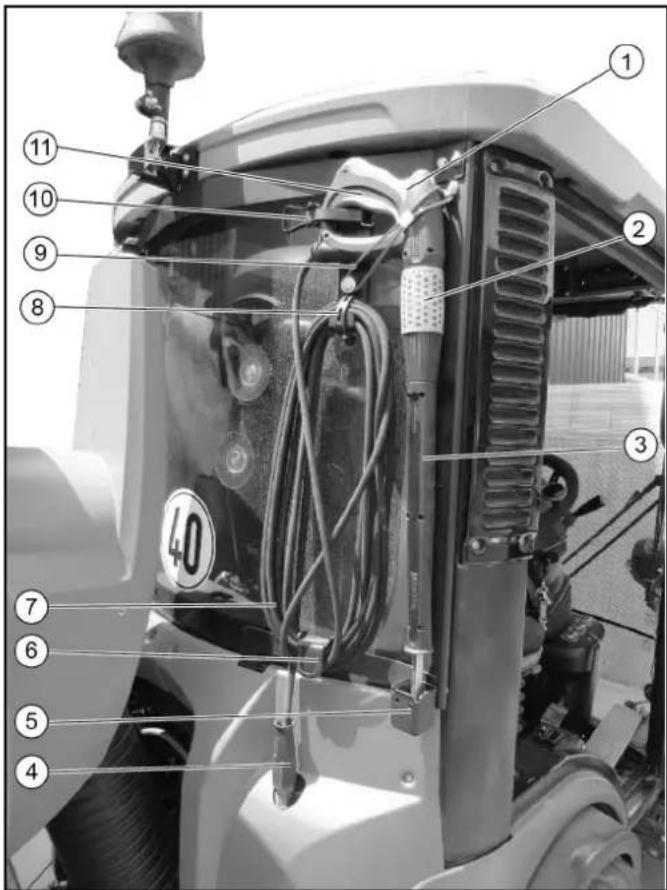

Σετ παρελκομένων συσκευής καθαρισμού υψηλής πίεσης, σκούπας και ξύστρας ρύπων

① Σκούπα και πτερύγιο
② Πλυστικό υψηλής πίεσης
③ Ξύστρα ρύπων

Υπόδειξη

Για την ακόλουθη τοποθέτηση, τα στηρίγματα πρέπει να είναι τοποθετημένα και για σκούπες και εσοχές χειρολαβών στην επένδυση.

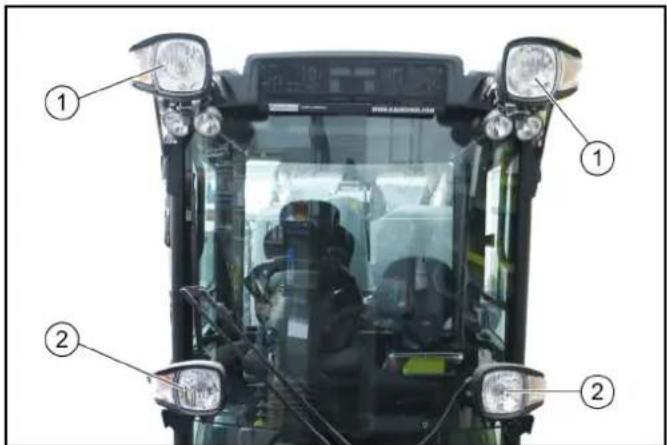

Σετ πρόσθετου προβολέα

① Σετ πρόσθετου προβολέα Η ενεργοποίηση πραγματοποιείται από έναν ξεχωριστό διακόπτη στην κονσόλα οροφής.
② Φως πορείας/Φλας

Κάμερα στομίου αναρρόφησης

Η κάμερα στομίου αναρρόφησης είναι στερεωμένη στο στόμιο αναρρόφησης του συστήματος σάρωσης.

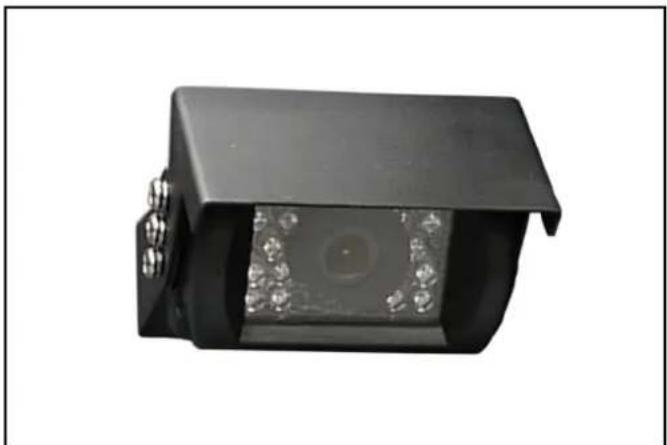

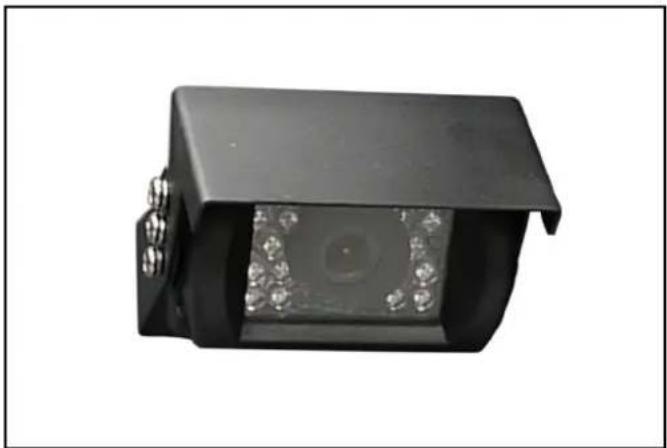

Κάμερα οπισθοπορείας

Η κάμερα οπισθοπορείας βρίσκεται στο πίσω μέρος του οχήματος.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η κάμερα οπισθοπορείας δεν αντικαθιστά την προσοχή στο περιβάλλοντα χώρο

Να προσέχετε πάντα τον περιβάλλοντα χώρο κατά την οπισθοπορεία.

Δεν πρέπει να υπάρχουν άτομα, ζώα ή αντικείμενα στην περιοχή ελιγμών.

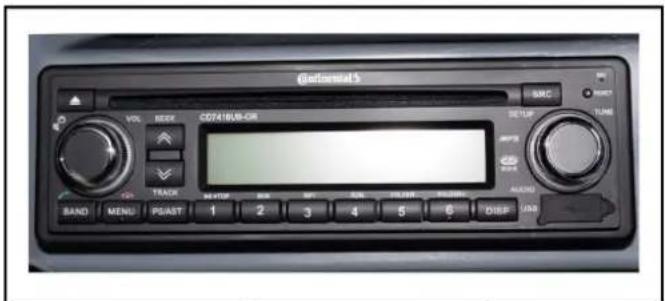

Ραδιόφωνο

Το ραδιόφωνο είναι διαθέσιμο προαιρετικά και βρίσκεται στην κονσόλα οροφής.

Πληροφορίες για το χειρισμό θα βρείτε στο εγχειρίδιο χειρισμού του κατασκευαστή.

Λειτουργία με γεφυρωμένο διακόπτη καθίσματος

Για να μπορεί να χρησιμοποιηθεί το υδραυλικό σύστημα εργασίας (δυναμοδότης) ακόμη και με αποφορτισμένο διακόπτη καθίσματος, αυτός μπορεί να παρακαμφθεί.

Με αυτόν τον τρόπο είναι εφικτό να χρησιμοποιηθεί π.χ. ο εύκαμπτος σωλήνας αναρρόφησης ή το πλυστικό υψηλής πίεσης χωρίς να κάθεται κάποιο άτομο στο κάθισμα οδηγού.

Αυτή η λειτουργία είναι εφικτή μόνο στη λειτουργία εργασίας, βλ. κεφάλαιο Παράκαμψη διακόπτη επαφής καθίσματος.

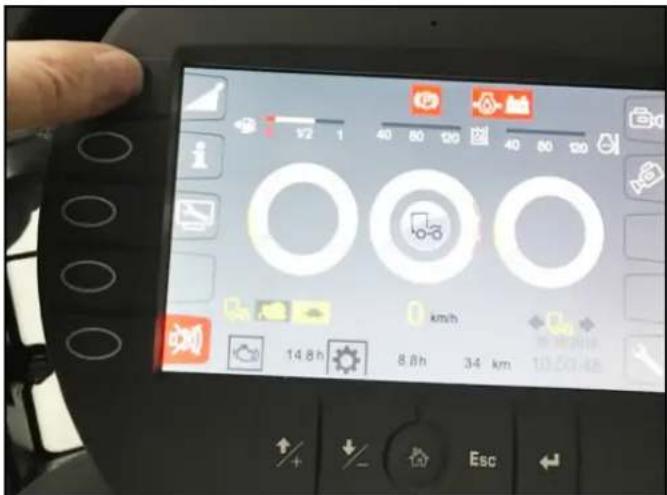

Παράκαμψη διακόπτη επαφής καθίσματος

① F4 ② F4

1. Ενεργοποιήστε το φρένο ακινητοποίησης.
2. Ενεργοποιήστε το πλήκτρο F4.

Υπόδειξη

Στην οθόνη εμφανίζεται το προειδοποιητικό σύμβολο «Ο διακόπτης επαφής καθίσματος έχει παρακαμφθεί».
3. Πατήστε ξανά το κουμπί F4, για να εκκινήσετε τη λειτουργία.
Ο διακόπτης επαφής καθίσματος έχει πλέον παρακαμφθεί, ο δυναμοδότης όμως εξακολουθεί να είναι ενεργός.

Θέση σε λειτουργία

ΔΠΡΟΣΟΧΗ

Διαβάστε τις οδηγίες χρήσης των πρόσθετων συσκευών.

Διαβάστε και ακολουθήστε τις αντίστοιχες οδηγίες χρήσης κατά τη χρήση πρόσθετων συσκευών ή ρυμουλκούμενων συσκευών και ρυμουλκούμενων, πριν από τη θέση σε λειτουργία.

Προσέξτε τα επιτρεπόμενα φορτία, βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά.

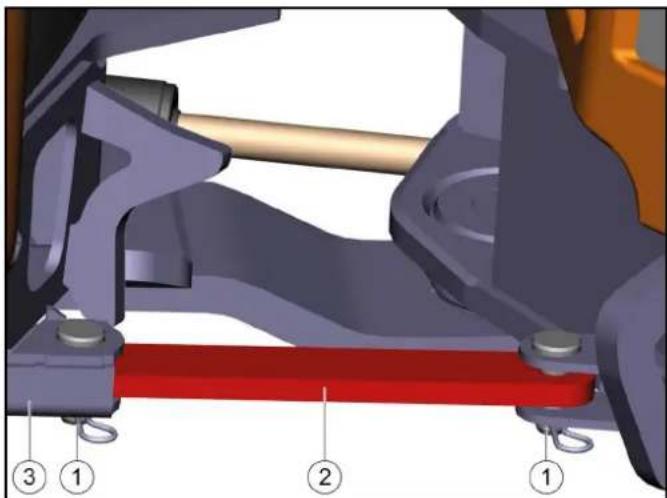

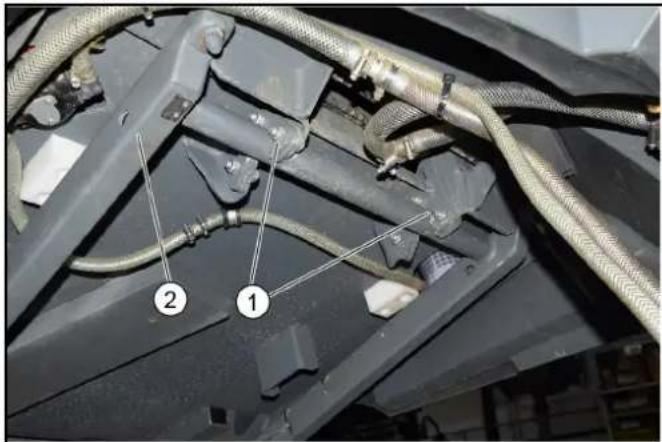

Λύσιμο ασφάλειας μεταφοράς στον αρθρωτό σύνδεσμο

① Μπουλόνια με κοπίλια ασφάλισης
②Ασφάλεια μεταφοράς
③ Υποδοχή ασφάλειας μεταφοράς

1. Αφαιρέστε τις κοπίλιες ασφάλισης.
   2.Αφαιρέστε και τα δύο μπουλόνια.
2. Ωθήστε την ασφάλεια μεταφοράς μέσα στην υποδοχή.
3. Εισαγάγετε τα μπουλόνια.
4. Ασφαλίστε τα μπουλόνια με κοπίλιες ασφάλισης.

Ενεργοποίηση γενικού διακόπτη

① Γενικός διακόπτης
②Μπαταρία αποσυνδεδεμένη
③Μπαταρία συνδεδεμένη

1. Ρυθμίστε το γενικό διακόπτη στη θέση "Μπαταρία συνδεδεμένη".

'Ελεγχος ασφαλείας πριν από την εκκίνηση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος και τραυματισμού από ελαττωματικό όχημα

Μην θέτετε το όχημα σε λειτουργία, αν κάποιο σημείο του ελέγχου ασφαλείας δεν ισχύει και επισκευάστε το όχημα.

Υπόδειξη

Εκτελέστε πριν από κάθε χρήση του οχήματος το συνιστώμενο έλεγχο ασφαλείας.

'Ελεγχος ασφαλείας στο φορέα συσκευών

Ελέγχετε πριν από κάθε εκκίνηση τα παρακάτω σημεία:

1. Λύσιμο ασφάλειας μεταφοράς, βλέπε κεφάλαιο Λύσιμο ασφάλειας μεταφοράς στον αρθρωτό σύνδεσμο
2. Συνδέσεις υδραυλικού συστήματος ως προς την καθαριότητα
3. Αγωγούς υδραυλικού συστήματος για διαρροές

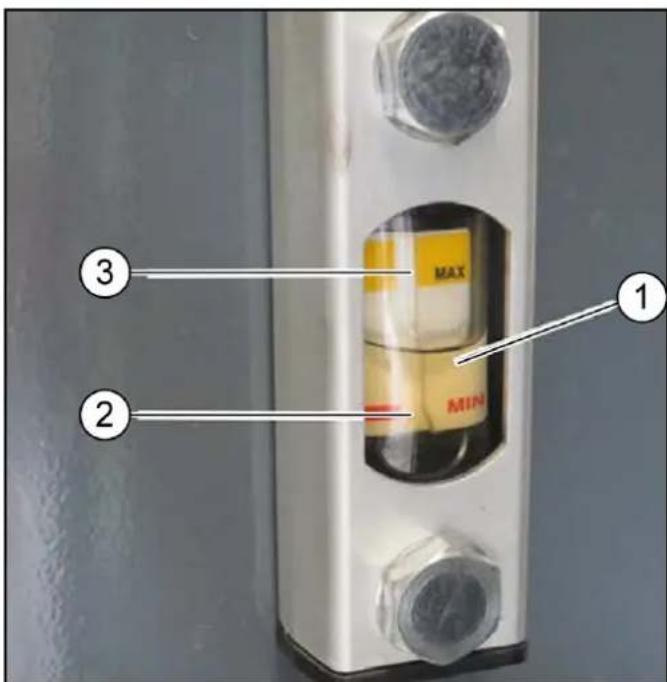

4. Στάθμη λαδιού υδραυλικού συστήματος, βλέπε κεφάλαιο Έλεγχος στάθμης υδραυλικού λαδιού και συμπλήρωση υδραυλικού λαδιού
5. Στάθμη λαδιού κινητήρα, βλέπε κεφάλαιο
6. Στάθμη ψυκτικού υγρού, βλέπε κεφάλαιο
7. Σε περίπτωση αναμενόμενου παγετού, το ψυκτικό υγρό για αρκετό αντιψυκτικό μέσο
8. Ηλεκτρικούς αγωγούς για ζημιά
9. Βίδες και παξιμάδια ως προς την ασφαλή έδραση
   10.Όχημα, κινητήρα και γρίλια ψυγείου για ζημιά
   11.Φίλτρο αέρα κινητήρα ως προς την καθαριότητα
   12.Φίλτρο σκόνης καμπίνας ως προς την καθαριότητα
10. Στάθμη υγρού δοχείου νερού πλύσης υαλοκαθαριστήρων, βλέπε κεφάλαιο
    14.Πίεση ελαστικών και φθορά ελαστικών

Στο όχημα

15.Πεντάλ οδήγησης ως προς την ευκινησία
16.Είναι απενεργοποιημένο το υδραυλικό σύστημα εργασίας (δυναμοδότης);
17.Με ενεργοποιημένη μίζα: Ανάβουν οι προειδοποιητικές λυχνίες για έλεγχο φόρτισης και πίεση λαδιού;

Αφήστε αναμμένο τον κινητήρα και ελέγξτε τα παρακάτω:

1. Σβήνουν οι προειδοποιητικές λυχνίες για έλεγχο φόρτισης και πίεση λαδιού;
   19.Λειτουργούν η ένδειξη θερμοκρασίας και η ένδειξη δεξαμενής;
   20.Είναι εντάξει ο φωτισμός, η ένδειξη κατεύθυνσης οδήγησης και η διάταξη αναλαμπής;

'Ελεγχος ασφαλείας στο αναρροφητικό σάρωθρο

Υπόδειξη

Πραγματοποιήστε αυτόν τον έλεγχο ασφαλείας επιπρόσθετα με τον έλεγχο ασφαλείας στο φορέα συσκευών.

Ελέγξτε πριν από την εκκίνηση της πορείας την ασφάλεια λειτουργίας και την κυκλοφοριακή ασφάλεια.

1. Στερέωση του κάδου απορριμμάτων.
2. Υδραυλικές και ηλεκτρικές συνδέσεις προς το φορέα συσκευών.
3. Σύνδεση ψεκαζόμενου νερού για σύστημα σάρωσης και στόμιο αναρρόφησης.
4. Σύνδεση για νερό ανακύκλωσης προς το στόμιο αναρρόφησης (προαιρετικό).
5. Στάθμη πλήρωσης ψεκαζόμενου νερού στη δεξαμενή καθαρού νερού.
6. Στάθμη πλήρωσης νερού ανακύκλωσης στον κάδο απορριμμάτων (προαιρετικός).
7. Σύστημα σάρωσης και σκούπες για κορδόνια και ταινίες που έχουν τυλιχτεί.
8. Συνδέσεις στο σύστημα σάρωσης και στο στόμιο αναρρόφησης.
9. Στερέωση του συστήματος σάρωσης και του στομίου αναρρόφησης.

Ρύθμιση καθίσματος οδηγού

ΔKINDYNOΣ

Κίνδυνος ατυχήματος

Ρυθμίζετε το κάθισμα μόνο με σταματημένο το μηχάνημα.

① Πλάτη καθίσματος με επιμήκυνση Τραβήξτε για ρύθμιση ύψους
② Ρύθμιση κλίσης πλάτης καθίσματος
③ Οριζόντια ρύθμιση - για ρύθμιση τραβήξτε προς τα επάνω τον μοχλό
④ Διακόττης για συμπιεστή - για θέση με πνευματική ανάρτηση (προαιρετικά)
⑤ Ρύθμιση ύψους του μπράτσου καθίσματος δεξιά
⑥ Πλευρική ρύθμιση μπράτσου καθίσματος αριστερά
⑦ Ρύθμιση μήκους μπράτσου καθίσματος αριστερά
⑧ Κονσόλα χειρισμού στο υποβραχιόνιο
⑨ Θήκη εγγράφων τεκμηρίωσης
⑩ Ρύθμιση οσφυϊκής υποστήριξης (προστασία από τη λόρδωση)
⑪Ζώνη ασφαλείας
⑫ Οριζόντια απόσβεση κραδασμών

1. Ρυθμίστε το αριστερό μπράτσο καθίσματος, για να λειτουργήσετε την κονσόλα σε κλίση, ύψος και θέση.
   Ρύθμιση ύψους για την επιλογή "θέση με πνευματική ανάρτηση":
2. Αντλήστε το κάθισμα πολύ ψηλά με τον συμπιεστή και στη συνέχεια στραγγίστε 2 - 3 cm.

Υπόδειξη

Η απόσβεση του καθίσματος οδηγού γίνεται αυτόματα.

Κάθισμα συνοδηγού

Το κάθισμα συνοδηγού μπορεί να ρυθμιστεί σε οριζόντια θέση. Για να ρυθμίσετε, τραβήξτε τον μοχλό προς τα πάνω.

Ρύθμιση θέσης τιμονιού

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος

Ρυθμίζετε τη θέση του τιμονιού μόνο με σταματημένο το μηχάνημα.

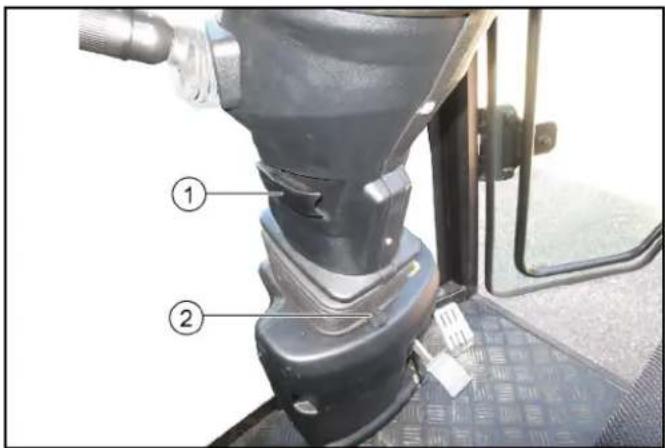

① Μοχλός ασφάλισης ρύθμισης ύψους τιμονιού

② Μοχλός ρύθμισης κλίσης τιμονιού

1. Τραβήξτε τον μοχλό για τη ρύθμιση κλίσης, κρατήστε τον και ρυθμίστε το τιμόνι στην επιθυμητή κλίση.

2. Βάλτε μέσα τον μοχλό.

3. Χαλαρώστε τον μοχλό ασφάλισης για τη ρύθμιση ύψους και ρυθμίστε το τιμόνι στο επιθυμητό ύψος.

4. Ασφαλίστε τον μοχλό ασφάλισης.

Ανεφοδιασμός

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος έκρηξης

Μην πραγματοποιείτε ανεφοδιασμό σε κλειστούς χώρους. Μην καπνίζετε και αποφεύγετε ακάλυπτες φλόγες.

Προσέχετε να μην πέσει καύσιμο πάνω σε καυτές επιφάνειες.

1. Απενεργοποιήστε τη μίζα.

2. Ανοίξτε την τάπα ανεφοδιασμού.

3. Προσθέστε καύσιμο. Επιτρέπεται να χρησιμοποιείται μόνο το καύσιμο που αναγράφεται στις οδηγίες χρήσης.

4. Σκουπίστε το καύσιμο που έχει υπερχειλίσει και κλείστε την τάπα ανεφοδιασμού.

Δεξαμενή με το κάνιστρο

Εκτιμήστε από πριν την ποσότητα του καυσίμου, για να αποφύγετε τυχόν υπερχείλιση.

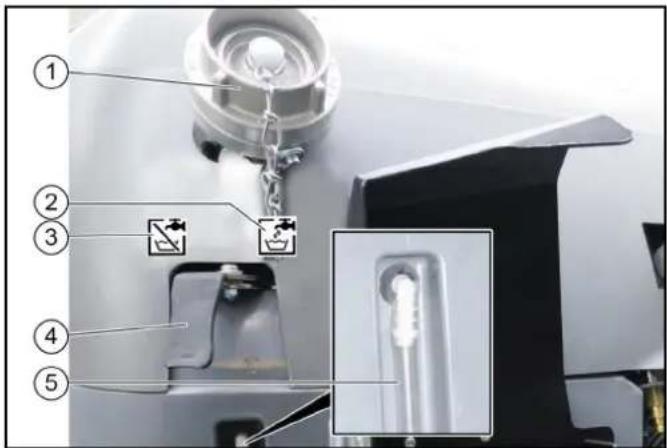

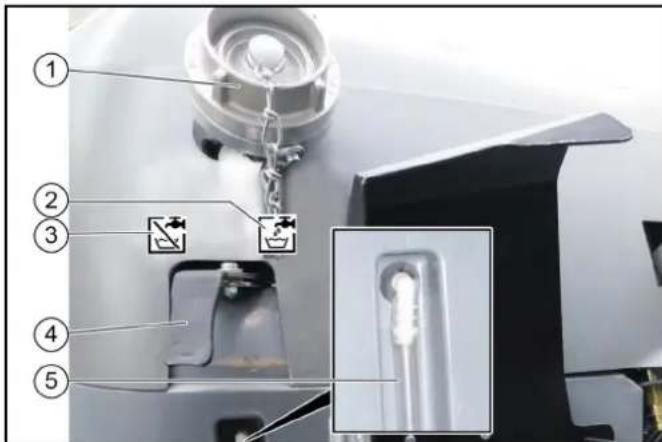

Πλήρωση δεξαμενής νερού

①Στόμιο πλήρωσης
② Σύμβολο για τη θέση «πλήρωση» του μοχλού
③ Σύμβολο για τη θέση «κλειστός» του μοχλού
④Μοχλός αλλαγής
⑤ Ένδειξη στάθμης πλήρωσης

1. Ανοίξτε το πώμα του στομίου πλήρωσης.
2. Μοχλός αλλαγής στη θέση «πλήρωση».
3. Τοποθετήστε τον σωλήνα προσαγωγής νερού στο στόμιο πλήρωσης.
4. Γεμίστε τη δεξαμενή νερού.

Υπόδειξη

Για την αποφυγή επαναρρόφησης, ο ελαστικός σωλήνας νερού δεν πρέπει να χρησιμοποιείται για την πλήρωση της δεξαμενής νερού.

1. Κλείστε την παροχή νερού.
2. Αφαιρέστε τον σωλήνα προσαγωγής νερού.
3. Κλείστε το πώμα του στομίου πλήρωσης.
4. Μοχλός αλλαγής στη θέση «κλειστός».

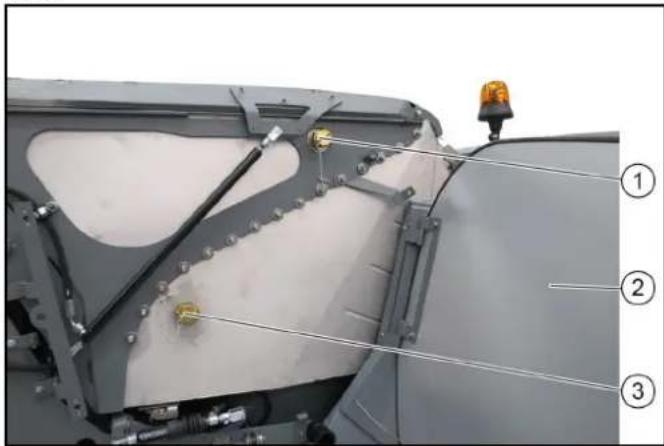

Πλήρωση δεξαμενής νερού σε σύστημα κυκλοφορίας νερού / λειτουργία ανακύκλωσης (προαιρετική)

Όταν υπάρχει σύστημα κυκλοφορίας νερού (λειτουργία ανακύκλωσης) ο κάδος απορριμμάτων γεμίζει απευθείας με νερό.

① Υποδοχή προσθήκης νερού (GEKA)
②Επένδυση, δεξιά
③ Έξοδος νερού (στάθμη πλήρωσης)

1. Απασφαλίστε την επένδυση δεξιά και στρέψτε προς τα έξω.
2. Αφαιρέστε τις ασφάλειες από την υποδοχή προσθήκης νερού και από την έξοδο νερού.
3. Συνδέστε τον ελαστικό σωλήνα νερού στην υποδοχή προσθήκης νερού
4. Γεμίστε τον κάδο απορριμμάτων με νερό (μέγ. 100 λίτρα), μέχρι να τρέχει νερό από την ανοιχτή έξοδο.
5. Τοποθετήστε ξανά και τις δυο ασφάλειες.

6. Κλείστε την επένδυση.

7. Ενεργοποιήστε τη λειτουργία ανακύκλωσης στην κονσόλα χειρισμού.

Λειτουργία

ΔKINDYNOΣ

Κίνδυνος σύνθλιψης

Προσέξτε να μην βρίσκονται άτομα κοντά στον αρθρωτό σύνδεσμο ή το όχημα κατά τη λειτουργία.

Προσέξτε κατά τη χρήση του οχήματος ως ρυμουλκό να μην βρίσκονται κατά τη λειτουργία άτομα μεταξύ του οχήματος και του ρυμουλκούμενου.

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων

Χρησιμοποιείτε το όχημα μόνο όταν είναι τοποθετημένες όλες οι επενδύσεις.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών από λάδι υδραυλικού συστήματος ή κινητήρα που έχουν υπερθερμανθεί

Σε περίπτωση πολύ υψηλής θερμοκρασίας λαδιού υδραυλικού συστήματος ή πολύ υψηλής θερμοκρασίας ψυκτικού υγρού, ρυθμίστε τον αριθμό στροφών κινητήρα στο ρελαντί (μην απενεργοποιήσετε τον κινητήρα).

Εκτελέστε τα μέτρα στο κεφάλαιο Αντιμετώπιση βλαβών.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών λόγω απουσίας λίπανσης

Σε περίπτωση που ανάψει η προειδοποιητική λυχνία "Πίεση λαδιού κινητήρα" κατά τη λειτουργία, βγάλτε το όχημα από την επικίνδυνη περιοχή, απενεργοποιήστε αμέσως τον κινητήρα και αντιμετωπίστε τη βλάβη.

ΔΠΡΟΣΟΧΗ

Μειωμένη σταθερότητα λόγω υπερκατασκευών

Προσαρμόστε τον τρόπο οδήγησης.

Οι πρώτες 50 / 100 ώρες λειτουργίας (στρώσιμο)

• Τις πρώτες 100 ώρες λειτουργίας οδηγείτε απαλά και αποφύγετε την υπερφόρτωση.
• Μετά από 50 ώρες λειτουργίας αλλάζετε λάδι κινητήρα, φίλτρο λαδιού κινητήρα και φίλτρο υδραυλικού λαδιού (μέσω του εξουσιοδοτημένου τμήματος εξυτηρέτησης πελατών).

Φρένο ακινητοποίησης

Το φρένο ακινητοποίησης χρησιμοποιείται για την απελευθέρωση της υδραυλικής πίεσης. Μόλις σβήσει ο κινητήρας, ενεργοποιείται αυτόματα το φρένο.

Όταν είναι ενεργοποιημένος ο κινητήρας και ο μοχλός κατεύθυνσης οδήγησης στη θέση ΝΕΚΡΑ, το χειρόφρενο, επίσης, ενεργοποιείται.

Υπόδειξη

Η προειδοποιητική λυχνία στην ένδειξη πολλαπλής λειτουργίας «Χειρόφρενο ενεργό» ανάβει, όταν είναι ενεργοποιημένο το χειρόφρενο.

Ρύθμιση θέρμανσης, αερισμού και συστήματος κλιματισμού

① Ρυθμιστής φυσητήρα ανεμιστήρα
② Ρυθμιστής συστήματος κλιματισμού (προαιρετική επιλογή)
③Ρυθμιστής θέρμανσης

1. Ρυθμίστε στους 3 ρυθμιστές τον αερισμό, τη θέρμανση και το σύστημα κλιματισμού (προαιρετικό).

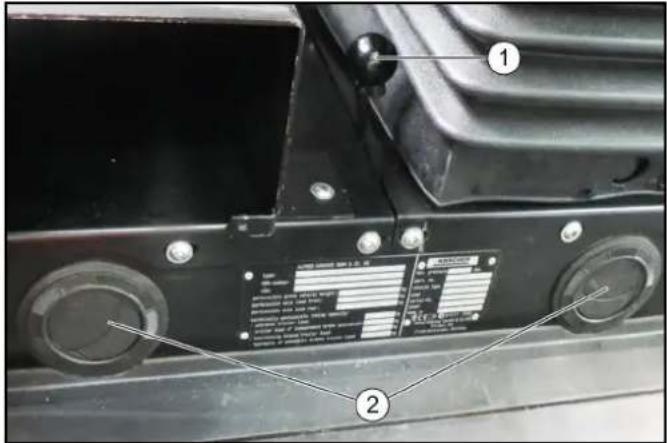

① Μοχλός λειτουργίας ανακύκλωσης αέρα

②Ακροφύσια αερισμού

1. Ρυθμίστε στα ακροφύσια αερισμού την ποσότητα και την κατεύθυνση του ρεύματος αέρα.

Λειτουργία οδήγησης

Εκκίνηση κινητήρα

Ο γενικός διακόπτης πρέπει να είναι ενεργοποιημένος.

1. Καθίστε στο κάθισμα οδηγού και φορέστε τη ζώνη ασφαλείας.
2. Εισαγάγετε το κλειδί εκκίνησης στην κλειδαριά μίζας.
3. Φέρτε το μοχλό κατεύθυνσης οδήγησης στη μεσαία θέση (θέση νεκράς).
4. Ενεργοποιήστε τη μίζα. Οι προειδοποιητικές λυχνίες για έλεγχο φόρτισης και πίεση λαδιού κινητήρα πρέπει να ανάψουν.
5. Εκκινήστε τον κινητήρα.

Οι προειδοποιητικές λυχνίες για έλεγχο φόρτισης και πίεση λαδιού κινητήρα πρέπει να σβήσουν. Αν όχι, απενεργοποιήστε τον κινητήρα και αντιμετωπίστε το σφάλμα.

1. Σε θερμοκρασίες περιβάλλοντος κάτω από 0 °C: Οδηγήστε το όχημα με μικρό αριθμό στροφών κινητήρα για να ζεσταθεί, μέχρι να σβήσει η προειδοποιητική λυχνία "Θερμοκρασία υδραυλικού συστήματος πολύ χαμηλή".

Επιλογή κατεύθυνσης κίνησης

① Διακόπτης κατεύθυνσης κίνησης

1. Πιέστε τον διακόπτη κατεύθυνσης κίνησης προς το τιμόνι και την επιθυμητή κατεύθυνση οδήγησης.

Η κατεύθυνση κίνησης εμφανίζεται στην οθόνη.

1. Φέρτε τον διακόπτη κατεύθυνσης κίνησης στη μεσαία (νεκρά) θέση.

Ο κινητήρας είναι στο ρελαντί.

1. Πιέστε τον διακόπτη κατεύθυνσης κίνησης στην κατεύθυνση του άξονα.

2. Επιλέξτε ταχύτητα μεταφοράς (μεταξύ «χελώνας» 20 km/h και «λαγού» 40 km/h).

Τα σύμβολα εμφανίζονται στην οθόνη.

1. Ρυθμίστε την ταχύτητα κίνησης μέσω του πεντάλ οδήγησης.

ΠΡΟΣΟΧΗ

Για να αλλάξετε την ταχύτητα κίνησης, το όχημα πρέπει να είναι ακίνητο και ο διακόπτης κατεύθυνσης κίνησης να βρίσκεται στην ουδέτερη θέση.

Σφάλμα λειτουργίας

Εάν ο διακόπτης κατεύθυνσης κίνησης κινείται προς τα εμπρός ή προς τα πίσω κατά την αλλαγή της ταχύτητας οδήγησης, το σύμβολο της χελώνας / λαγού αλλάζει στην οθόνη, αλλά η εναλλαγή δεν γίνεται.

Οδήγηση

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ατυχήματος

Μην οδηγείτε με ανυψωμένο κάδο απορριμμάτων.

ΔΠΡΟΣΟΧΗ

Κίνδυνος ατυχήματος

Μην αφήνετε απότομα το πεντάλ οδήγησης κατά την οδήγηση. Με την απελευθέρωση του πεντάλ οδήγησης το όχημα φρενάρεται. Με την απελευθέρωση του πεντάλ οδήγησης στη λειτουργία μεταφοράς το όχημα φρενάρεται λιγότερο σε σχέση με τη λειτουργία εργασίας.

△ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών

Βεβαιωθείτε όπι το όχημα δεν έχει καθίσει κατά το πέρασμα πάνω από εμπόδια.

Первáte πάνω από εμπόδια έως 150 mm αργά και προσεκτικά σε γωνία 45°.

Περνάτε πάνω από εμπόδια άνω των 150 mm μόνο με κατάλληλη ράμπα.

ΔΠΡΟΣΟΧΗ

Κίνδυνος ατυχήματος

Κατά την οδήγηση σε δημόσιες οδούς για το σκοπό της μετακίνησης (όχι κατά τον καθαρισμό δημοσίων οδών) απενεργοποιήστε το δυναμοδότη και κλείστε τη στραγγαλιστική βαλβίδα για το πρόσθιο αναβατόριο.

1. Απενεργοποιήστε το δυναμοδότη.
2. Πατήστε προσεκτικά το πεντάλ οδήγησης.
3. Ελέγξτε την κατεύθυνση οδήγησης με το τιμόνι.

Στάση

1. Αφήστε το πεντάλ οδήγησης.
   Το όχημα φρενάρει αυτόματα και ακινητοποιείται.
2. Για ισχυρότερη επενέργεια πέδησης ή σε περίπτωση έκτακτης ανάγκης χρησιμοποιήστε το πεντάλ φρένου.

Tempomat

To Tempomat είναι ενεργό μόνο για τη λειτουργία εργασίας.

Ενεργοποίηση του Tempomat

1 Επιλέξτε την επιθυμητή ταχύτητα εργασίας με το πεντάλ οδήγησης.
2 Πιέστε το πλήκτρο F 8.
To Tempomat ενεργοποιείται.

Απενεργοποίηση του Tempomat

1 Πιέστε το πεντάλ φρένου ή το πλήκτρο F 8.

Το κουμπί Τ 9 (Συνέχιση Tempomat) ενεργοποιεί την προηγούμενη ρυθμισμένη ταχύτητα.

Στάθμευση οχήματος

1. Σταματήστε το όχημα.
2. Φέρτε το μοχλό κατεύθυνσης οδήγησης στη θέση νεκρά (μεσαία θέση).

Υπόδειξη

Σε αυτή τη θέση, το φρένο ακινητοποίησης ενεργοποιείται αυτόματα και το όχημα δεν κινείται.
3. Χαμηλώστε το πρόσθιο αναβατόριο.

Για το μηχανικό σάρωθρο:

1. Ανυψώστε τις πλευρικές σκούπες.
2. Απενεργοποιήστε τη λειτουργία "eco"

ή

• Απενεργοποιήστε την αντλία νερού.
• Περιμένετε 20 δευτερόλεπτα.
• Απενεργοποιήστε τον αναρροφητήρα.
• Ανύψωση στομίου αναρρόφησης.
• Απενεργοποιήστε το δυναμοδότη.

Όλες οι λειτουργίες σάρωσης είναι απενεργοποιημένες.

1. Αφήστε τον κινητήρα να λειτουργήσει για 1 έως 2 λεπτά στο ρελαντί.
2. Απενεργοποιήστε τη μίζα και αφαιρέστε το κλειδί μίζας.
3. Περιμένετε 30 δευτερόλεπτα, ώστε να μπορεί να ολοκληρωθεί η διαδικασία αποθήκευσης της μονάδας ελέγχου του κινητήρα.
4. Στρέψτε τον γενικό διακόπτη στη θέση 0.

Λειτουργία σκούπας
Πεντάλ πίεσης επαφής σκούπας

① Πεντάλ πίεσης επαφής σκούπας

Ενεργοποιήστε για λίγο το πεντάλ: Πλήρης πίεση επαφής των σκουπών και υψηλός αριθμός στροφών σκούπας για επίμονες ακαθαρασίες.

Κρατήστε πατημένο το πεντάλ: Το στόμιο αναρρόφησης παραμένει κάτω στην οπισθοπορεία και το υλικό αναρρόφησης απορροφάται.

Ρύθμιση παραμέτρων σκουπίσματος

A n/min B G F E C D

(A) Πλήκτρο για τη ρύθμιση του αριθμού στροφών πλευρικής σκούπας

Για τη μοναδική ανύψωση (προαιρετικά), αριστερό κουμπί «Αριθμός στροφών πλευρικής σκούπας»

(B) Πλήκτρο για τη ρύθμιση του αριθμού στροφών πλευρικής σκούπας

Για τη μοναδική ανύψωση (προαιρετικά), δεξιό κουμπί «Αριθμός στροφών πλευρικής σκούπας»

(C) Πλήκτρο για τη ρύθμιση του αριθμού στροφών κινητήρα Υπόδειξη

Από τον αριθμό στροφών κινητήρα που έχει ρυθμιστεί εξαρτάται η αναρροφητική ισχύς.

• 1600 σ.α.λ. συλλεγόμενοι ρύποι μικρού βάρους
• 2200 σ.α.λ. κανονική ρύπανση
• 2500 σ.α.λ. έντονη, σοβαρή ρύπανση

(D) Κουμπί για πίεση επαφής αριστερής και δεξιάς πλευρικής σκούπας

Για τη μοναδική ανύψωση (προαιρετικά), κουμπί πίεσης επαφής δεξιάς πλευρικής σκούπας

(E) Κουμπί για πίεση επαφής αριστερής και δεξιάς πλευρικής σκούπας

Για τη μοναδική ανύψωση (προαιρετικά), κουμπί πίεσης επαφής αριστερής πλευρικής σκούπας

(F) Πιέστε το πλήκτρο αποθήκευσης για να αποθηκεύσετε τις τιμές ή τα προγράμματα που έχουν ρυθμιστεί
(G) Περιστρεφόμενο κουμπί για την αλλαγή τιμών και την επιλογή προγραμμάτων

1. Ενεργοποιήστε τον δυναμοδότη.

2. Πιέστε το πλήκτρο «Αριθμός στροφών πλευρικής σκούπας». Εμφανίζονται οι ρυθμίσεις στην οθόνη.

3. Επιλέξτε τον επιθυμητό αριθμό στροφών πλευρικής σκούπας με το περιστρεφόμενο κουμπί.
4. Πιέστε το πλήκτρο αποθήκευσης.

Ο αριθμός στροφών πλευρικής σκούπας αποθηκεύτηκε.

1. Πιέστε το πλήκτρο «Αριθμός στροφών κινητήρα».
   Εμφανίζονται οι ρυθμίσεις στην οθόνη.
2. Επιλέξτε τον επιθυμητό αριθμό στροφών κινητήρα με το περιστρεφόμενο κουμπί.
3. Πιέστε το πλήκτρο αποθήκευσης.

Ο αριθμός στροφών κινητήρα αποθηκεύτηκε.

1. Πιέστε το κουμπί πίεσης επαφής για πλευρικές σκούπες. Εμφανίζονται οι ρυθμίσεις στην οθόνη.
2. Επιλέξτε την επιθυμητή πίεση επαφής με το περιστρεφόμενο κουμπί.
   10.Πιέστε το πλήκτρο αποθήκευσης.

Η πίεση επαφής αποθηκεύεται.

Σκούπισμα με σύστημα 2 σκουπών

① Μοχλός χειρισμού αριστερά Σύστημα 2 σκουπών: Οι βραχίονες σκούπας χαμηλώνουν και ανυψώνεται η σκούπα Σύστημα 3 σκουπών (προαιρετικά): Ανύψωση / χαμήλωμα 3ης σκούπας και ενεργοποίηση / απενεργοποίηση σκουπών
② Μοχλός χειρισμού δεξιά Στο προαιρετικό σύστημα 3 σκουπών: Ανύψωση / χαμήλωμα 2 πίσω σκουπών και ενεργοποίηση / απενεργοποίηση σκουπών Οι σκούπες κινούνται μέσα και έξω
③ Ανύψωση / χαμήλωμα στομίου αναρρόφησης
④ Υδραυλικό σύστημα ΟΝ/ΟFF
⑤ Στο προαιρετικό σύστημα 3 σκουπών: Αναστροφή 3ης σκούπας
⑥ Στο προαιρετικό σύστημα 3 σκουπών: Αναπήδηση / κύλιση 3ης σκούπας

Υπόδειξη

Χειρισμός με το χειριστήριο δεξιά

⑦ Λειτουργία κυκλοφορίας νερού On / Off

⑧Αναρροφητήρας On / Off

Υπόδειξη

Ο αναρροφητήρας έχει μετά από την απενεργοποίηση περίπου

15 δευτερόλεπτα κύκλο επανεκκίνησης

⑨ Ηλεκτρονική λειτουργία «εςο» Ενεργοποιεί ολόκλήρο το πρόγραμμα εργασίας. Δυναμοδότης, πλευρική σκούπα, αναρροφητήρας, καθαρό νερό, κυκλοφορία νερου (νερό ανακύκλωσης)

⑩ Αντλία νερού Οη / Off

Υπόδειξη

Οι λυχνίες στους διακόπτες φωτίζονται, όταν αυτοί είναι ενεργοποιημένοι.

1. Εκκινήστε τον κινητήρα, βλ. κεφάλαιο Εκκίνηση κινητήρα.

2. Ενεργοποιήστε το υδραυλικό σύστημα.

3. Ρυθμίστε τον επιθυμητό αριθμό στροφών κινητήρα.

4. Χαμηλώστε, ενεργοποιήστε το στόμιο αναρρόφησης.

5. Ρυθμίστε τον αριθμό στροφών πλαϊνής σκούπας.

6. Ενεργοποιήστε τον αναρροφητήρα.

7. Αριστερό χειριστήριο προς τα εμπρός. Οι βραχίονες σκούπτας χαμηλώνουν αριστερά και δεξιά και οι σκούπτες ενεργοποιούνται Ρύθμιση πλάτους σάρωσης.

8. Δεξί χειριστήριο προς τα εμπρός. Η δεξιά πλαϊνή σκούπα χαμηλώνει και ενεργοποιείται. Ρύθμιση πλάτους σάρωσης (προαιρετικά).

Κατά το σκούπισμα ξηρών ρύπων με σκόνη:

1. Ενεργοποιήστε την αντλία νερού. Προαιρετικά: Αν χρειάζεται, ενεργοποιήστε τη λειτουργία κυκλοφορίας νερού.

Εκκένωση κάδου απορριμμάτων

ΔΠΡΟΣΟΧΗ

Κίνδυνος ανατροπής

Αδειάστε τον κάδο απορριμμάτων μόνο σε σταθερό και επίπεδο υπέδαφος.

Διατηρείτε κατά το άδειασμα σε χωματερές και ράμπες την απόσταση ασφαλείας.

ΔΠΡΟΣΟΧΗ

Κίνδυνος λόγω κύλισης

Φέρτε το μοχλό κατεύθυνσης οδήγησης στη θέση νεκράς για το άδειασμα.

Ενεργοποιήστε το φρένο ακινητοποίησης.

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού

Απενεργοποιήστε τον αναρροφητήρα πριν από το άδειασμα του κάδου απορριμμάτων.

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού

Βεβαιωθείτε ότι κατά τη διάρκεια της διαδικασίας αδειάσματος δεν παραμένουν άτομα ή ζώα στην περιοχή περιστροφής του κάδου απορριγμμάτων.

ΔΠΡΟΣΟΧΗ

Κίνδυνος σύνθλιψης

Μην βάζετε τα χέρια σας μέσα στο σύστημα ράβδων του μηχανισμού αδειάσματος.

1. Σταματήστε το όχημα.

2. Ενεργοποιήστε το φρένο ακινητοποίησης.

3. Φέρτε το μοχλό κατεύθυνσης οδήγησης στη θέση νεκράς (μεσαία θέση).

4. Φέρτε το μοχλό αλλαγής στη θέση "Κάδος απορριμμάτων".

5. Ενεργοποιήστε το δυναμοδότη.

6. Σηκώστε την αριστερή πλευρική σκούπα και απενεργοποιήστε την, ωθήστε για το σκοπό αυτό το αριστερό Joystick προς τα δεξιά και μετά πίσω.

7. Σηκώστε τη δεξιά πλευρική σκούπα, ωθήστε για το σκοπό αυτό το δεξιό Joystick προς τα αριστερά και μετά πίσω.

8. Απενεργοποιήστε την αντλία νερού.

9. Περιμένετε 20 δευτερόλεπτα.

10.Απενεργοποιήστε τον αναρροφητήρα.

11.Ενεργοποιήστε τον παλινδρομικό διακόπτη.

12.Αδειάστε τον κάδο απορριμμάτων.

Υπόδειξη

Ανυψώστε τον κάδο απορριμμάτων πάντα πλήρως μέχρι την τελική θέση.

Διαδικασία αναζωογόνησης σε οχήματα με φίλτρο σωματιδίων ντίζελ (DPF)

To DPF συγκρατεί σωματίδια αιθάλης τα οποία καίγονται με αύξηση της θερμοκρασίας καυσαερίων όταν γεμίσει το φίλτρο (αναζωογόνηση).

Η διαδικασία αναζωγόνησης γίνεται είτε αυτόματα κατά τη λειτουργία εργασίας ή οδήγησης ή, αν χρειάζεται, μπορεί να αρχίσει χειροκίνητα.

Όσο υψηλότερος είναι ο αριθμός στροφών κατά την οδήγηση ή όσο μεγαλύτερη είναι η καταπόνηση, τόσο πιο σπάνια χρειάζεται να πραγματοποιηθεί μια χειροκίνητη αναζωογόνηση.

Ξεκινήστε την αναζωογόνηση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος εγκαυμάτων

Κατά τη διαδικασία αναζωογόνησης μπορούν να εξέλθουν καυσαέρια μέχρι και 600 °C.

Μην ξεκινάτε τη διαδικασία αναζωογόνησης σε εύφλεκτες περιοχές.

Υπόδειξη

Διακόπτετε τη διαδικασία αναζωογόνησης μόνο σε περίπτωση έκτακτης ανάγκης.

Υπόδειξη

Εάν κατά τη λειτουργία ανάψει η ένδειξη για την αναζωογόνηση θα πρέπει να ξεκινήσει η διαδικασία αναζωογόνησης.

Η αναζωογόνηση μπορεί να γίνεται αυτόματα ή χειροκίνητα.

Κατά την αυτόματη αναζωογόνηση μπορείτε να συνεχίσετε να δουλεύετε.

Regeneration automatic mode Regeneration manual mode F1 F2 Active Regeneration Regeneration Needed /Request F10

1. Για τον χειροκίνητο καθαρισμό (αναζωογόνηση σε στάθμευση) σταματήστε εντός 15 λεπτών σε ένα κατάλληλο μέρος. Διάρκεια αναζωογόνησης περίπου 30 λεπτά.

2. Η κατεύθυνση οδήγησης στη θέση ΝΕΚΡΑ και απενεργοποιημένο πεντάλ οδήγησης. Σε αυτό το διάστημα μπορείτε να φύγετε από τη θέση οδηγού.

3. Για να ξεκινήσετε την αναζωογόνηση επιλέξτε πρώτα το πλήκτρο F 10 (δεξιό κάτω πλήκτρο), μετά το F 1 για αυτόματη ή το F 2 για χειροκίνητο καθαρισμό.

Υπόδειξη

Και στους δύο τρόπους καθαρισμού οι στροφές του κινητήρα αυξάνονται σημαντικά. Μόλις ο καθαρισμός ολοκληρωθεί η ενδεικτική λυχνία σβήνει και οι στροφές κινητήρα μειώνονται.

Υπόδειξη

Οι οδηγίες για την αναζωγόνηση που αναφέρθηκαν παραπάνω αρκούν στις περισσότερες περιπτώσεις. Παραπέρα περιγραφές θα βρείτε στο κεφάλαιο «Βλάβη με ένδειξη».

Αυτόματη αναζωογόνηση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος εγκαυμάτων

Κατά τη διαδικασία αναζωογόνησης μπορούν να εξέλθουν καυσαέρια μέχρι και 600 °C.

Μην ξεκινάτε τη διαδικασία αναζωογόνησης σε εύφλεκτες περιοχές.

Υπόδειξη

Κατά την αυτόματη αναζωογόνηση μπορείτε να συνεχίσετε να δουλεύετε.

Σε ορισμένες περιπτώσεις η αυτόματη αναζωογόνηση μπορεί να μετατεθεί χρονικά.

1.

Χειροκίνητη αναζωογόνηση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος εγκαυμάτων

Κατά τη διαδικασία αναζωογόνησης μπορούν να εξέλθουν καυσαέρια μέχρι και 600 °C.

Μην ξεκινάτε τη διαδικασία αναζωογόνησης σε εύφλεκτες περιοχές.

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων από θερμά καυσαέρια

Ανθρωποι, ζώα και εύφλεκτα αντικείμενα πρέπει να παραμένουν μακριά από την περιοχή αναζωογόνησης.

Υπόδειξη

Διακόπτετε τη διαδικασία αναζωογόνησης μόνο σε περίπτωση έκτακτης ανάγκης.

Κάτω από 50 ώρες δεν είναι εφικτή καμία χειροκίνητη αναζωογόνηση.

Η μέση διάρκεια της καύσης κατά τη χειροκίνητη αναζωογόνηση ανέρχεται περίπου στα 20 λεπτά.

2018-04-06 08:01 a b 14 h Time To Force 50% DPFLoad c d e f ④ ③ ② ①

① Ένδειξη χειροκίνητης αναζωογόνησης

a) Ένδειξη φρένου στάθμευσης

b) Ένδειξη θερμοκρασίας κινητήρα

c) Ένδειξη λειτουργίας πορείας

d) 'Evδειξη OK

e) Βαθμός πλήρωσης σε % του φίλτρου σωματιδίων f) Διάστημα σε ώρες μέχρι που να μπορεί να αρχίσει ο χειροκίνητος καθαρισμός

② Μετάθεση αυτόματου καθαρισμού

③ Ενεργοποίηση χειροκίνητου καθαρισμού

④ Ενεργοποίηση αυτόματου καθαρισμού

1. Η χειροκίνητη αναζωογόνηση μπορεί να ξεκινήσει μόνο αν και τα 4 χαρακτηριστικά είναι πράσινα:

α Φρένο στάθμευσης ενεργοποιημένο

b Θερμοκρασία κινητήρα πάνω από μια καθορισμένη τιμή

c To μηχάνημα σε λειτουργία πορείας Ν (νεκρά)

d Τότε το ΟΚ ανάβει πράσινο και η χειροκίνητη καύση μπορεί να ξεκινήσει

Χειμερινή χρήση

Αντιπαγετική προστασία

1. Βεβαιωθείτε ότι υπάρχει αρκετό αντιψυκτικό μέσο στο ψυκτικό υγρό.

Σύστημα σάρωσης

Σε χειμερινή χρήση πρέπει το σύστημα σάρωσης και το στόμιο αναρρόφησης να αποσυναρμολογηθούν και να αποθηκευτούν.

Εργασίες με μηχανήματα καθαρισμού υψηλής πίεσης (προαιρετικά από το εργοστάσιο)

Προβλεπόμενη χρήση

Χρησιμοποιήστε τη συσκευή καθαρισμού υψηλής πίεσης αποκλειστικά για τις παρακάτω εργασίες:

• Καθαρισμός με δέσμη υψηλής πίεσης χωρίς καθαριστικά (π.χ. καθαρισμός προσόψεων, πάγκοι πάρκων, μονοπάτια κήπου).
• Λειτουργήστε το πλυστικό υψηλής πίεσης μόνο με το παρεχόμενο ακροφύσιο εκτόξευσης επίπεδης δέσμης.
• Αυτό το πλυστικό υψηλής πίεσης προορίζεται και έχει ελεγχθεί μόνο για χρήση στο σάρωθρο αναρρόφησης MC 130.

Βαλβίδα υπερπλήρωσης

Όταν μειώνεται η ποσότητα νερού με τον ρυθμιστή πίεσης και ποσότητας ανοίγει η βαλβίδα υπερπλήρωσης και ένα μέρος του νερού επιστρέφει στην πλευρά αναρρόφησης της αντλίας.

Βαλβίδα ασφαλείας

Η βαλβίδα ασφαλείας ανοίγει σε περίπτωση υπέρβασης της επιτρεπτής υπερπίεσης λειτουργίας και το νερό επιστρέφει στην πλευρά αναρρόφησης της αντλίας.

Στοιχεία συσκευής

② Ρυθμιστής πίεσης / ποσότητας
③Σωλήνας ψεκασμού
④ Σύνδεση εύκαμπτου σωλήνα υψηλής πίεσης
⑤Στήριγμα ακροφυσίου
⑥ Υποδοχή ελαστικού σωλήνα υψηλής πίεσης
⑦ Ελαστικός σωλήνας υψηλής πίεσης
⑧ Στήριγμα εύκαμπτου σωλήνα υψηλής πίεσης
⑨ Στήριγμα πιστολιού ψεκασμού
⑩ Στήριγμα πιστολιού ψεκασμού
⑪ Μοχλός πιστολιού ψεκασμού

① Προσαγωγή νερού από το δοχείο νερού
②Διακόπτης
③ Υδραυλική σύνδεση για πλυστικό υψηλής πίεσης
④ Προσαγωγή νερού για αντλία υψηλής πίεσης

Υποδείξεις ασφαλείας

Σύνδεση σε αγωγό πόσιμου νερού

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επιστροφή ακάθαρτου νερού στο δίκτυο πόσιμου νερού

Κίνδυνος για την υγεία

Λάβετε υπόψη τους κανονισμούς της εταιρείας ύδρευσης. Σύμφωνα με τους ισχύοντες κανονισμούς η συσκευή δεν επιτρέπεται να λειτουργεί χωρίς απομονωτή συστήματος στο δίκτυο πόσιμου νερού. Χρησιμοποιήστε έναν απομονωτή συστήματος της ΚÄRCHER ή εναλλακτικά έναν απομονωτή συστήματος σύμφωνα με το EN 12729 Τύπος ΒΑ. Το νερό που ρέει μέσα από έναν απομονωτή συστήματος θεωρείται μη πόσιμο. Συνδέετε τον απομονωτή συστήματος πάντα στην τροφοδοσία νερού, ποτέ άμεσα στη σύνδεση νερού της συσκευής.

Χειρισμός

Πριν από τη θέση σε λειτουργία

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού από δέσμη υψηλής πίεσης

Μην στρέφετε τη δέσμη υψηλής πίεσης σε ανθρώπους, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Προστατέψτε το πλυστικό υψηλής πίεσης από τον παγετό.

ΠΡΟΣΟΧΗ

Μόλυνση του περιβάλλοντος από λάδι

Καθαρίστε τους κινητήρες μόνο στα σημεία με τον αντίστοιχο διαχωριστή λαδιού.

Υπόδειξη

Χρησιμοποιείτε μόνο ακροφύσια μεγέθους που καθορίζεται στα τεχνικά δεδομένα.

Αν δεν έχει ήδη γίνει:

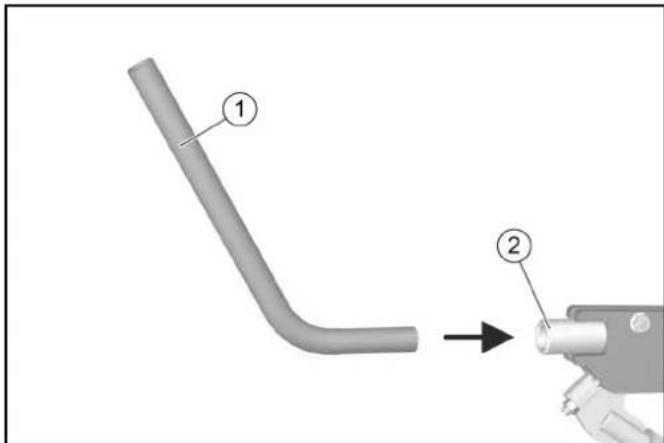

1. Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης και τον σωλήνα εκτόξευσης.
2. Συνδέστε τον σωλήνα προσαγωγής νερού και ανοίξτε τον διακόπτη προσαγωγής νερού.

Λειτουργία

Υπόδειξη

Το πλυστικό υψηλής πίεσης επιτρέπεται να λειτουργεί μόνο με στροφές κινητήρα 1600 1/min και μόνο σε λειτουργία εργασίας.

1. Ελέγξτε τη στάθμη του νερού και γεμίστε αναλόγως τη δεξαμενή νερού του MC 130.
2. Ανοίξτε τον διακόπτη προσαγωγής νερού.
3. Φέρτε τον μοχλό κατεύθυνσης πορείας στη μεσαία θέση - NEKPA- και εκκινήστε τον κινητήρα.
4. Βγάλτε το πιστόλι ψεκασμού και τον ελαστικό σωλήνα υψηλής πίεσης από το μέρος φύλαξης.
5. Ενεργοποιήστε το υδραυλικό σύστημα δυναμοδότη.

1. Πατήστε το πλήκτρο F1 στην οθόνη και συνδέστε το πλυστικό υψηλής πίεσης.

Οι στροφές κινητήρα αυξάνονται αυτόματα στις 1600 1/min. Στην οθόνη εμφανίζεται ένα σύμβολο «υψηλής πίεσης».

① Πρόσθετη πρίζα 12 V
② Ανύψωση δοχείου απορριμμάτων / πρόσθετου πλαισίου
③ Χαμήλωμα κάδου απορριμμάτων / πρόσθετου πλαισίου

1. Ενεργοποιήστε το καθαριστικό υψηλής πίεσης μέσω του κουμπιού στην οθόνη.

2. Απασφαλίστε το πιστόλι ψεκασμού.

3. Πιέστε τον μοχλό πιστολιού ψεκασμού και ξεκινήστε τον καθαρισμό.

Υπόδειξη

Κατά την πρώτη χρήση ή όταν είναι άδειο το δοχείο νερού το πλυστικό υψηλής πίεσης πρέπει να εξαερωθεί:

10.Λειτουργήστε το πλυστικό υψηλής πίεσης χωρίς ακροφύσιο μέχρι που στο σύστημα να μην υπάρχει καθόλου αέρας.

Θέση εκτός λειτουργίας

1. Κλείστε το πιστόλι ψεκασμού.
2. Απενεργοποιήστε το πλυστικό υψηλής πίεσης από τον διακόπτη δεξιά δίπλα στο κάθισμα οδηγού.
3. Απενεργοποιήστε το υδραυλικό σύστημα εργασίας.
4. Ενεργοποιήστε το πιστόλι ψεκασμού μέχρι να εκτονωθεί εντελώς η πίεση στη συσκευή.
5. Ενεργοποιήστε τον μοχλό ασφάλισης του πιστολιού ψεκασμού, για να ασφαλίσετε τον μοχλό του πιστολιού έναντι ακούσιας ενεργοποίησης.
6. Στερεώστε και ασφαλίστε το πιστόλι μαζί με τον σωλήνα ψεκασμού στο μέρος φύλαξης.

Υπόδειξη

Σε περίπτωση που το πλυστικό υψηλής πίεσης δεν θα χρησιμοποιηθεί π.χ. κατά τη χειμερινή χρήση (διασπορά αλατιού και για άλλες εργασίες):

1. Φυσήξτε το σύστημα με πεπιεσμένο αέρα - βλ. κεφάλαιο Αντιπαγετική προστασία.

2. Αφαιρέστε από τη συσκευή το πιστόλι υψηλής πίεσης με σωλήνα εκτόξευσης και τον ελαστικό σωλήνα υψηλής πίεσης.

3. Αφαιρέστε το κάλυμμα της συσκευής (3 ταχυσύνδεσμοι) και κλείστε ερμητικά την έξοδο υψηλής πίεσης με το ειδικό προστατευτικό εξάρτημα.

② Προσαγωγή νερού για αντλία υψηλής πίεσης
③ Προσαγωγή νερού από το δοχείο νερού
④ Σταθεροποίηση εύκαμπτου σωλήνα προσαγωγής νερού
10.Αποσυνδέστε την προσαγωγή νερού από τον σύνδεσμο GEKA.
11.Κλείστε ερμητικά την προσαγωγή νερού για αντλία υψηλής πίεσης.
12. Στερεώστε τον εύκαμπτο σωλήνα προσαγωγής του δοχείου νερού κάτω από τον κάδο απορριμμάτων (φύλαξη).

Φροντίδα και συντήρηση

Πριν από κάθε λειτουργία

1. Ελέγξτε τη στεγανότητα σε όλους τους ελαστικούς σωλήνες υψηλής πίεσης και τις συνδέσεις.
2. Ελέγξτε τον εύκαμπτο σωλήνα υψηλής πίεσης για ζημιές (κίνδυνος διάρρηξης).

Αντικαταστήστε αμέσως έναν εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει ζημιές.

1. Ελέγξε τη στεγανότητα της συσκευής (αντλία). 3 σταγόνες ανά λεπτό επιτρέπονται και μπορούν να διαφεύγουν από το κάτω μέρος της συσκευής. Σε περίπτωση πιο έντονης διαρροής απευθυνθείτε στην εξυπηρέτηση πελατών.

Κάθε εβδομάδα

Υπόδειξη

Για έλεγχο της στάθμης λαδιού ή για καθαρισμό της σήτας νερού αφαιρέστε το κάλυμμα της συσκευής (3 ταχυσύνδεσμοι).

1. Ελέγξτε τη στάθμη λαδιού, όταν η συσκευή είναι επίπτεδα τοποθετημένη. Η στάθμη λαδιού πρέπει να είναι στο μέσον του γυάλινου δείκτη. Σε περίπτωση γαλακτώδους λαδιού (νερό στο λάδι), απευθυνθείτε αμέσως στο τμήμα εξυπηρέτησης πελατών.
2. Καθαρίστε τη σήτα στη σύνδεση νερού.
3. Εκτονώστε την πίεση της συσκευής.
4. Ξεβιδώστε το καπάκι με φίλτρο.
5. Καθαρίστε το φίλτρο με καθαρό νερό ή με πεπιεσμένο αέρα.
   Τοποθετήστε μαζί με αντίστροφη σειρά.

Ετησίως ή μετά από 500 ώρες λειτουργίας

1. Αντικαταστήστε το λάδι.
   Δείτε το είδος και την ποσότητα λαδιού Τεχνικά χαρακτηριστικά.
2. Αναθέστε την αλλαγή λαδιού στο τμήμα εξυπηρέτησης πελατών.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Κίνδυνος παγετού

Οι συσκευές που δεν έχουν εκκενωθεί πλήρως μπορεί να καταστραφούν από παγετό.

Αδειάζετε τελείως τη συσκευή και τα παρελκόμενα. Προστατεύστε τη συσκευή από τον παγετό.

1. Φυλάξτε τη συσκευή σε έναν χώρο χωρίς παγετό.

Υπόδειξη

Εάν δεν είναι εφικτό να γίνει αποθήκευση με προστασία από παγετούς:

1. Κλείστε την παροχή νερού.
2. Αφήστε τη συσκευή να λειτουργήσει έως 1 λεπτό μέχρι η αντλία και οι σωλήνες να αδειάσουν.
3. Φυσήξτε με πεπιεσμένο αέρα την αντλία υψηλής πίεσης, τον σωλήνα προσαγωγής, το φίλτρο νερού και τον ελαστικό σωλήνα υψηλής πίεσης.

Αντιμετώπιση βλαβών

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από συσκευή που εκκινείται ακούσια και ηλεκτροπληξία.

Πριν από κάθε εργασία απενεργοποιείτε τη συσκευή και βγάζετε το κλειδί ανάφλεξης.

Αναθέτετε τον έλεγχο και την επισκευή των ηλεκτρικών δομικών εξαρτημάτων μόνο στην εξουσιοδοτημένη εξυπηρέτηση πελατών.

Σε περίπτωση βλαβών που δεν αναφέρονται στο παρόν κεφάλαιο, σε περίπτωση αμφιβολίας και αν δίνεται σαφής υπόδειξη, απευθυνθείτε σε εξουσιοδοτημένη εξυπηρέτηση πελατών.

Η μηχάνημα δεν λειτουργεί

1. Ενεργοποιήστε το υδραυλικό σύστημα εργασίας και τον διακόπτη υψηλής πίεσης.

Η συσκευή δεν έχει πίεση

1. Γεμίστε τη δεξαμενή νερού.
2. Καθαρίστε τη σήτα του φίλτρου εισόδου νερού, ελέγξτε την προσαγωγή νερού.
3. Ελέγξτε / αντικαταστήστε το ακροφύσιο υψηλής τάσης.

Διαρροή αντλίας

'Εως 3 σταγόνες διαρροή νερού ανά λεπτό επιτρέπονται.

- Σε περίπτωση πιο έντονης διαρροής αναθέστε τον έλεγχο της συσκευής στην εξυπηρέτηση πελατών.

Η αντλία χτυπάει

• Ελέγξτε τη στεγανότητα του σωλήνα τροφοδοσίας νερού.
• Εξαερώστε τη συσκευή, βλ. κεφάλαιο "Εξαέρωση συσκευής".
• Αν χρειάζεται, απευθυνθείτε στην εξυπηρέτηση πελατών.

Τεχνικά χαρακτηριστικά

Υποδοχή υδραυλικού συστήματος

Τροφοδοσία από το υδραυλικό σύστημα του MC 130
Ισχύς σύνδεσης kW 4,5

Σύνδεση νερού

Τροφοδοσία νερού από τη δεξαμενή νερού του MC 130
Θερμοκρασία παροχής (μέγ.)	°C	60

Στοιχεία ισχύος

Πίεση εργασίας	MPa	7-15
Μέγεθος ακροφύσιων		036
Μέγιστη πίεση λειτουργίας	MPa	19
Απόρριψη	l/min	10
Ανάκρουση του πιστολιού ψεκασμού (μέγ.)	N	30

Μετρημένες τιμές κατά EN 60335-2-79

Στάθμη ηχητικής πίεσης K_pA	dB(A)	75
Αβεβαιότητα K_pA	dB(A)	3
Στάθμη ηχητικής ισχύος L_WA + Αβεβαιότητα K_WA	dB(A)	97

Υποδοχή υδραυλικού συστήματος
Τιμή δονήσεων χεριού βραχίονα	m/s2	1,6
Αβεβαιότητα Κ m/s	2	0,7
Υλικά λειτουργίας
Ποσότητα λαδιού 1 0 ,	4
Είδος λαδιού SAE 15W-40
Διαστάσεις και βάρη
Βάρος kg

Δήλωση τοποθέτησης

Δηλώνουμε ότι τα τεχνικά έγγραφα για τα ατελή μηχανήματα που περιγράφονται παρακάτω καταρτίστηκαν σύμφωνα με την

Οδηγία ΕΚ 2006/42/ΕΚ (+ 2009/127/ΕΚ) παράρτημα VII, μέρος Β και είναι σύμφωνα με τα ακόλουθα σημεία της Οδηγίας:

Παράρτημα Ι σημείο 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 και 1.7. Ι σημείο 1.1,

Σε περίπτωση τροποποίησης της ατελούς μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται.

Προϊόν: Σετ εξαρτημάτων

Πλυστικό υψηλής πίεσης

Túπος: 2.851-952.7

Εφαρμοσμένα εναρμονισμένα πρότυπα σε εξάρτηση:

EN 60335-2-79

Οι κρατικές αρχές μπορούν να ζητήσουν τα σχετικά έγγραφα του ατελούς μηχανήματος από το εξουσιοδοτημένο άτομο τεκμηρίωσης. Η παράδοση των εγγράφων πραγματοποιείται μέσω ηλεκτρονικού ταχυδρομείου.

Πριν θέσετε σε λειτουργία ή ενσωματώσετε το ατελές μηχάνημα, βεβαιωθείτε ότι η μηχανή στην οποία πρόκειται να λειτουργήσει ή να ενσωματωθεί το ατελές μηχάνημα συμμορφώνεται προς την οδηγία ΕΚ 2006/42/ΕΚ (+2009/127/ΕΚ) για τα μηχανήματα.

Για σχετικές πληροφορίες ανατρέξτε στη δήλωση συμμόρφωσης ΕΚ του μηχανήματος.

Οι υπογράφοντες ενεργούν κατ' εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο.

H. Jenner

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Εργασίες με χειροκίνητο ελαστικό σωλήνα αναρρόφησης (προαιρετικά από το εργοστάσιο)

① Στόμιο πλήρωσης, δεξαμενή νερού

② Ελαστικός σωλήνας αναρρόφησης (125 mm)

③Ασφάλιση

④ Λαβή (ρυθμιζόμενη)

⑤Μοχλός αλλαγής τραβηγμένη έξω: Αναρρόφηση με τον ελαστικό σωλήνα αναρρόφησης βαλμένη μέσα: Εργασίες σε λειτουργία σάρωσης

⑥ Χειροκίνητος σωλήνας αναρρόφησης

⑦Κάλυμμα

⑧ Στήριγμα ελαστικού σωλήνα αναρρόφησης

⑨ Φύλαξη ελαστικού σωλήνα νερού

⑩Εύκαμπτος υδροσωλήνας

Εργασίες με τον χειροκίνητο ελαστικό σωλήνα αναρρόφησης

1. Βγάλτε τον ελαστικό σωλήνα αναρρόφησης από τη βάση φύλαξης.

2. Εάν χρειάζεται:

Συνδέστε τον σωλήνα νερού και ανοίξτε τον μοχλό φραγής από τη λαβή.

Κλείστε τα κουμπιά δοσολογίας στην καμπίνα ώστε να μην καταναλωθεί καθόλου νερό ψεκασμού για τα ακροφύσια αναρρόφησης και βουρτσών και έτσι να μην λείπει κατά τις εργασίες με τον χειροκίνητο σωλήνα αναρρόφησης.

1. Τραβήξτε το μοχλό αλλαγής έξω στη θέση "Αναρρόφηση με ελαστικό σωλήνα".

Αναρρόφηση με τον χειροκίνητο ελαστικό σωλήνα αναρρόφησης

1. Εκκινήστε τον κινητήρα.

2. Ενεργοποιήστε τον δυναμοδότη (στη κονσόλα λειτουργίας του μπράτσου καθίσματος).

3. Ενεργοποιήστε το φυσητήρα.

4. Εάν χρειάζεται: Ενεργοποιήστε την αντλία νερού στην κονσόλα χειρισμού.

5. Επιλέξτε τις στροφές του κινητήρα.

Υπόδειξη

Η αναρροφητική ισχύς εξαρτάται από τις επιλεγμένες στροφές κινητήρα.

1600 σ.α.λ. - για συλλεγόμενους ρύπους μικρού βάρους

2200 σ.α.λ. - για κανονική ρύπανση

2500 σ.α.λ. - για έντονη, σοβαρή ρύπανση

1. Κρατήστε τον σωλήνα αναρρόφησης από τη (ρυθμιζόμενη) λαβή και αρχίστε την αναρρόφηση.

Φυλάξτε τον χειροκίνητο ελαστικό σωλήνα αναρρόφησης

1. Για την τοποθέτηση του ελαστικού σωλήνα αναρρόφησης ρυθμίστε τις στροφές κινητήρα στις 2.200 1/λεπτό.

2. Σε περίπτωση χρήσης του ελαστικού σωλήνα νερού: Απενεργοποιήστε την αντλία νερού, αποσυνδέστε τον σωλήνα νερού από τα στόμια και φυλάξτε τον.

3. Εισάγετε τον σωλήνα αναρρόφησης μαζί με τη λαβή, πιέστε τον προς τα κάλυμμα και στερεώστε τον.

Υπόδειξη

Λόγω της υποπίεσης ο σωλήνας αναρρόφησης τραβιέται στο κάλυμμα και ο ελαστικός σωλήνας αναρρόφησης συστέλλεται. Αυτό είναι απαραίτητο ώστε να μπορεί να αποθηκευτεί στο στήριγμα.
4. Πιέστε τον υπόλοιπο σωλήνα αναρρόφησης μέσα στα στηρίγματα και κλείστε το καπάκι μέχρι να πιάσει η ασφάλεια.
5. Απενεργοποίηση φυσητήρα.
6. Πιέστε τον μοχλό αλλαγής στη θέση "Εργασίες σε λειτουργία σάρωσης".

Πρόσθετες συσκευές

Υπόδειξη

Πριν από την προσάρτηση, διαβάστε τις οδηγίες χρήσης της πρόσθετης συσκευής που θα χρησιμοποιηθεί.

Οι πρόσθετες συσκευές είναι προαιρετικές και μπορούν να τοποθετηθούν μπροστά στο πρόσθιο αναβατόριο (βλέπε κεφάλαιο Πρόσθιο αναβατόριο (προαιρετικό)) ή στο πλαίσιο υποδοχής εμπρός ή πίσω.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος από διαφορετικό κέντρο βάρους οχήματος και διαφορετική οδηγική συμπεριφορά. Κατά τη μεταφορά υγρών μπορεί να προκύψουν κυματιστές κινήσεις οι οποίες θα κουνήσουν το όχημα.

Σε μετατροπές, ειδικά κατά τη μετασκευή από χειμερινή σε θερινή λειτουργία και σε αλλαγμένες συνθήκες φόρτωσης, ο οδηγός πρέπει να προσαρμοστεί σε διαφορετική οδηγική συμπεριφορά.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος σύνθλιψης κατά την τοποθέτηση πρόσθετων συσκευών

Μην βάζετε τα χέρια σας ανάμεσα στο πρόσθιο αναβατόριο και την πρόσθετη συσκευή.

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαύματος από καυτούς υδραυλικούς συνδέσμους

Φοράτε γάντια κατά την αποσύνδεση των υδραυλικών συνδέσμων.

ΠΡΟΣΟΧΗ

Φοράτε κατάλληλα προστατευτικά ενδύματα, υποδήματα ασφαλείας και γάντια κατά την τοποθέτηση και αφαίρεση των πρόσθετων συσκευών. Το ίδιο ισχύει και κατά τη χρήση.

Πριν τοποθετήσετε πρόσθετες συσκευές που δεν προορίζονται ειδικά για αυτό το όχημα, επικοινωνήστε με τον αρμόδιο έμπορο της περιοχής σας. Αυτός θα ελέγξει αν αυτές οι πρόσθετες συσκευές επιτρέπεται να τοποθετηθούν και να χρησιμοποιούνται σε αυτό το όχημα. Αυτό είναι σημαντικό για την ασφάλεια του οδηγού και του οχήματος καθώς και για ενδεχόμενες αξιώσεις εγγύησης.

Δεν πρέπει να χρησιμοποιούνται πρόσθετες συσκευές που θέτουν σε κίνδυνο την ασφάλεια ή τη σταθερότητα του οχήματος.

Σύνδεση πρόσθετων συσκευών με το όχημα

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Διατηρήστε τις υδραυλικές συνδέσεις καθαρές.

Πριν από τη χρήση καθαρίστε το αρσενικό και το θηλυκό βύσμα με ένα πανί χωρίς χνούδια.

①Βύσμα συνδέσμου
②Μούφα συνδέσμου
③Δαχτυλίδι

1. Τραβήξτε το δαχτυλίδι της μούφας συνδέσμου προς τα κάτω και κρατήστε το.
2. Πιέστε το αρσενικό βύσμα του υδραυλικού σωλήνα του εργαλείου στην υποδοχή σύνδεσης.
3. Αφήστε το δαχτυλίδι του συνδέσμου. Ελέγξτε για ασφαλή στερέωση.
4. Για την αποσύνδεση τραβήξτε το δαχτυλίδι προς τα κάτω, κρατήστε το και τραβήξτε έξω τον εύκαμπτο σωλήνα υδραυλικού συστήματος.

Κοτσαδόρος

Υπόδειξη

Επιτρεπόμενο φορτίο στήριξης και φορτίο ρυμουλκούμενου, βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά.

Ελέγξτε / ρυθμίστε την ασφάλιση των προσαρτημάτων

Η ασφάλιση εξυπηρετεί την ασφάλεια της πρόσθετης συσκευής (π.χ σύστημα σάρωσης, πρόσθιο αναβατόριο).

ΔΠΡΟΣΟΧΗ

Κίνδυνος ατυχήματος

Ελέγχετε την ασφάλιση για κάθε σύνδεση στη σωστή ρύθμιση.

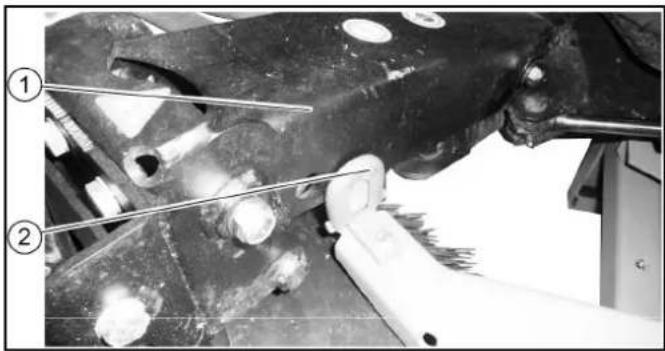

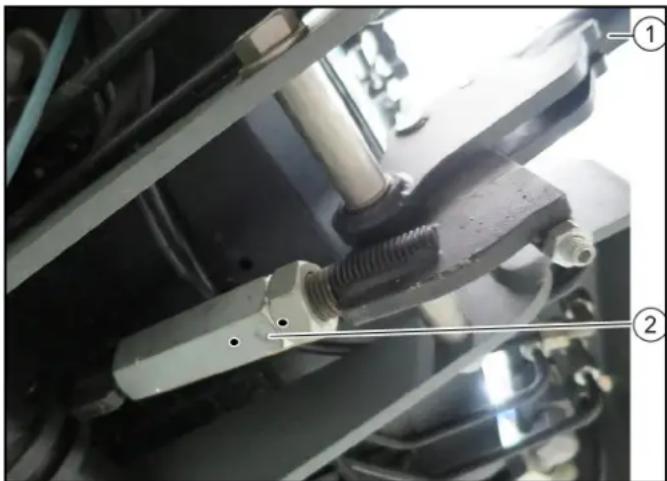

①Μοχλός ασφάλισης
②Περικόχλιο συγκράτησης

1. Πιέστε τον μοχλό ασφάλισης προς τα κάτω.

Η ασφάλιση πρέπει να προσαρτάται σε νεκρό σημείο.

1. Ρυθμίστε την ασφάλιση κάτω από το περικόχλιο συγκράτησης.

Τοποθέτηση αντίβαρων στο όχημα

Υπόδειξη

Ο μπροστινός άξονας του οχήματος πρέπει να φορτίζεται πάντα με τουλάχιστον 30%, ο πίσω άξονας με τουλάχιστον 30% του απόβαρου του οχήματος.

Ελέγξτε πριν από την αγορά της πρόσθετης συσκευής ότι πληρούνται αυτές οι προϋποθέσεις, ζυγίζοντας το συνδυασμό οχήματος-πρόσθετων συσκευών.

Για τον υπολογισμό του συνολικού βάρους, των φορτίων αξόνων και της φέρουσας ικανότητας των ελαστικών καθώς και των απαιτούμενων ελάχιστων αντίβαρων απαιτούνται τα εξής δεδομένα:

• Όλα τα βάρη σε kg (εάν χρειάζεται, ζυγίστε το όχημα)
• Όλα τα στοιχεία διαστάσεων σε μέτρα (m)

Gv Tv TH GH a b c d

TL	(kg)	=	Απόβαρο του οχήματος	*
TV	(kg)	=	Φορτίο μπροστινού άξονα του άδειου οχήματος	*
TH	(kg)	=	Φορτίο πίσω άξονα του άδειου οχήματος	*
GH	(kg)	=	Συνολικό βάρος πίσω πρόσθετης συσκευής / πίσω αντίβαρου	**
GV	(kg)	=	Συνολικό βάρος πρόσθιας πρόσθετης συσκευής / πρόσθιου αντίβαρου	**
a	(m)	=	Απόσταση μεταξύ κέντρου βάρους πρόσθιας πρόσθετης συσκευής (πρόσθιο αντίβαρο) και κέντρου μπροστινού άξονα, μέγ. = 0,86 m	***
b	(m)	=	Μεταξόνιο του οχήματος	***
c	(m)	= 0,56
d	(m)	=	Απόσταση μεταξύ κέντρου του σημείου προσάρτησης πλευράς συσκευής και κέντρου βάρους πίσω πρόσθετης συσκευής / πίσω αντίβαρου	***

* βλ. κεφάλαιο "Τεχνικά χαρακτηριστικά"
** βλέπε οδηγίες χρήσης της πρόσθετης συσκευής
*** μέτρηση διαστάσεων

Υπολογισμός των ελάχιστων πρόσθιων αντίβαρων με πίσω πρόσθετες συσκευές

$$ G _ {V \min} = \frac {G _ {H} \times (c + d) - T _ {V} \times b + 0 , 2 \times T _ {L} \times b}{a + b} $$

1. Καταχωρήστε το αποτέλεσμα στον πίνακα.

Υπολογισμός των ελάχιστων πίσω αντίβαρων με πρόσθιες πρόσθετες συσκευές

Τιμή "x", βλέπε οδηγίες του κατασκευαστή, αν δεν υπάρχουν οδηγίες, x = 0,45.

$$ G _ {H \min} = \frac {G _ {V} \times a - T _ {H} \times b + x \times T _ {L} \times b}{b + c + d} $$

1. Καταχωρήστε το αποτέλεσμα στον πίνακα.

Υπολογισμός του πραγματικού φορτίου μπροστινού άξονα

$$ T _ {V t a t} = \frac {G _ {V} \times (a + b) + T _ {V} \times b - G _ {H} \times (c + d)}{b} $$

1. Αν με την πρόσθια πρόσθετη συσκευή (GV) δεν επιτευχθεί το απαιτούμενο ελάχιστο πρόσθιο αντίβαρο (GV min), το βάρος της πρόσθιας πρόσθετης συσκευής πρέπει να αυξηθεί ως το βάρος του ελάχιστου πρόσθιου αντίβαρου.
2. Καταχωρήστε στον πίνακα το πραγματικό υπολογισμένο και το αναφερόμενο στις οδηγίες χρήσης του μηχανήματος επιτρεπόμενο φορτίο μπροστινού άξονα.

Υπολογισμός του πραγματικού συνολικού βάρους

$$ \mathbf {G} _ {\text { tat }} = \mathbf {G} _ {\mathrm{v}} + \mathbf {T} _ {\mathrm{L}} + \mathbf {G} _ {\mathrm{H}} $$

1. Αν με την πίσω πρόσθετη συσκευή (GH) δεν επιτευχθεί το απαιτούμενο ελάχιστο πίσω αντίβαρο (GH min), το βάρος της πίσω πρόσθετης συσκευής πρέπει να αυξηθεί έως το βάρος του ελάχιστου πίσω αντίβαρου.

Υπολογισμός του πραγματικού φορτίου πίσω άξονα

$$ T _ {H t a t} = G _ {t a t} - T _ {V t a t} $$

1. Καταχωρήστε το αποτέλεσμα στον πίνακα.

Κάδος απορριμμάτων

Τοποθέτηση κάδου απορριμμάτων

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος σύνθλιψης κατά την κάθοδο/άνοδο του κάδου απορριμμάτων

Μένετε αρκετά μακριά από τον κάδο απορριμμάτων και από τα ροδάκια των στηριγμάτων.

Μένετε αρκετά μακριά από την επικίνδυνη περιοχή και διακόψτε αμέσως το ανέβασμα/κατέβασμα του κάδου απορριμμάτων αν κάποιος εισέλθει στην επικίνδυνη περιοχή.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς

Ο κάδος απορριμμάτων της δεξαμενής καθαρού νερού είναι άδειος.

Τοποθετήστε τον κάδο απορριμμάτων μόνο πάνω σε επίπεδη και λεία επιφάνεια.

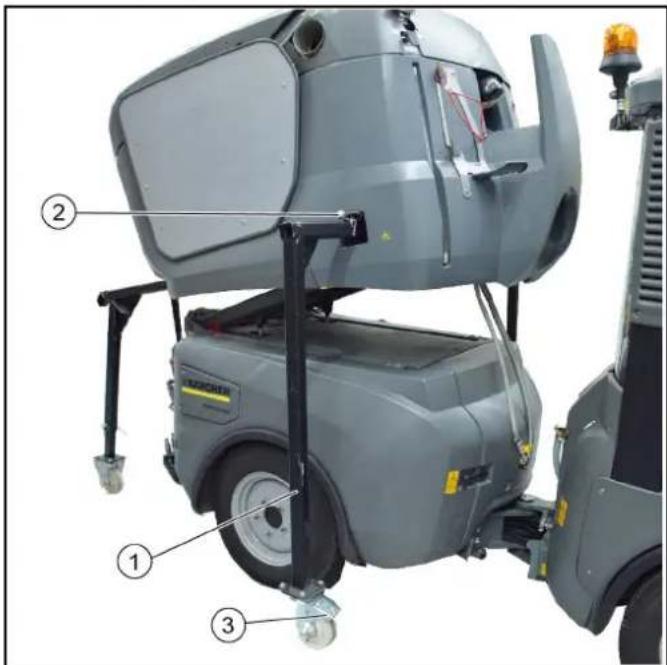

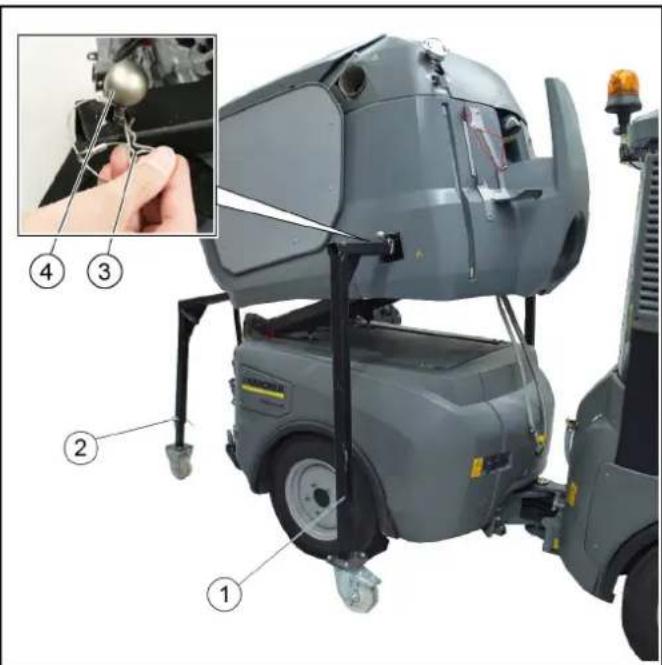

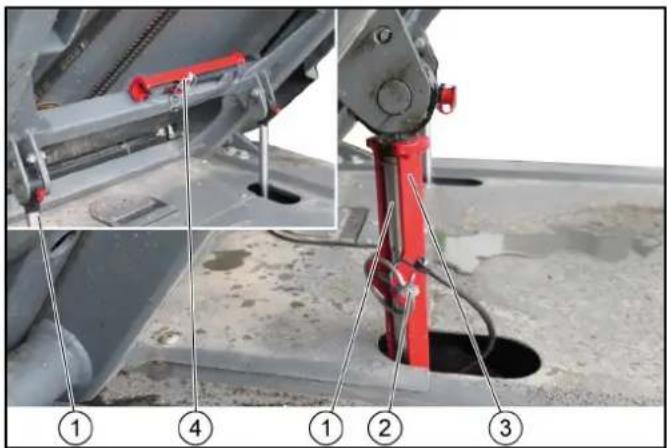

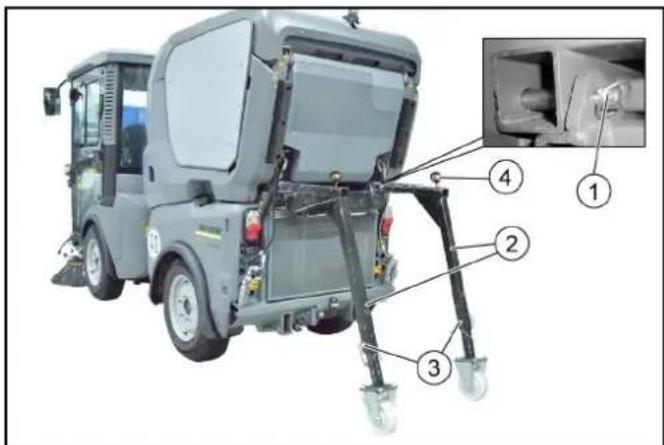

①Μπροστινό στήριγμα
②Πίσω στήριγμα
③ Μοχλός ασφάλισης των στηριγμάτων
④Περόνη ασφαλείας

1. Για την τοποθέτηση ο κάδος απορριμμάτων πρέπει να μονταριστεί με ασφάλεια πάνω στα στηρίγματα.
2. Ρυθμίστε εναλλαγή σε ανατρεπόμενο πλαίσιο πρόσδεσης.
3. Οδηγήστε το πίσω μέρος του οχήματος προσεκτικά κάτω από τον κάδο απορριμμάτων.
4. Ανασηκώστε το πλαίσιο πρόσδεσης σιγά μέχρι κάτω από τον κάδο απορριμμάτων.

① Άγκιστρα συγκράτησης

②Πρόσθετο πλαίσιο

1. Αγκιστρώστε τον κάδο απορριμμάτων στο πλαίσιο πρόσδεσης με τα άγκιστρα.
2. Ανυψώστε κι άλλο το πλαίσιο, μέχρι που τα στηρίγματα να μην καταπονούνται.

a Ανυψώστε το πλαίσιο στήριξης μόνο μέχρι οι κύλινδροι των μπροστινών στηριγμάτων να είναι περίπου 20 mm στον αέρα.

1. Τραβήξτε έξω τα μπροστινά στηρίγματα. Για τον σκοπό αυτό απασφαλίστε τραβώντας την ασφάλεια και πιέστε τον μοχλό.
2. Χαμηλώστε τελείως το πλαίσιο μαζί με τον κάδο απορριμμάτων.
3. Τραβήξτε έξω τα πίσω στηρίγματα. Για τον σκοπό αυτό απασφαλίστε τραβώντας την ασφάλεια και πιέστε τον μοχλό.

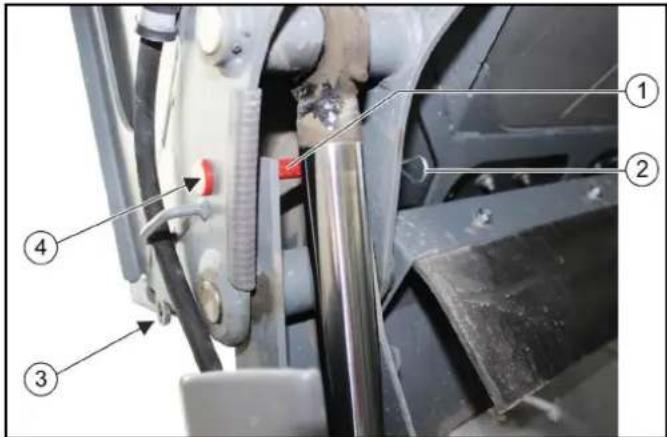

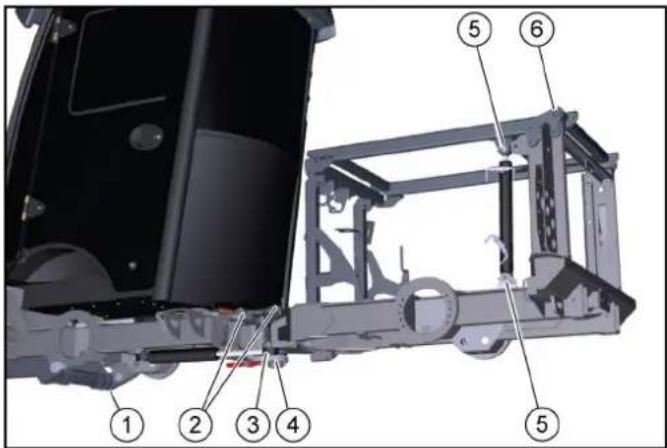

①Δοχείο απορριμμάτων
②Πείρος ασφάλισης
③Κοπίλια ασφάλισης
④Πλαίσιο
⑤ Υποδοχή υδραυλικού συστήματος

10.Εισαγάγετε τον πείρο ασφάλισης του δοχείου απορριμμάτων και ασφαλίστε με κοπίλια ασφάλισης.

11.Συνδέστε τις ηλεκτρικές και υδραυλικές συνδέσεις.

1. Γυρίστε το τιμόνι τελείως δεξιά ώστε να υπάρχει καλύτερη πρόσβαση στις συνδέσεις στον αρθρωτό σύνδεσμο.
   13.Συνδέστε τον εύκαμπτο σωλήνα νερού ανακύκλωσης.
   14.Συνδέστε τον εύκαμπτο σωλήνα καθαρού νερού.
   15.Συνδέστε τον εύκαμπτο σωλήνα καθαρισμού υψηλής πίεσης (προαιρετικά).

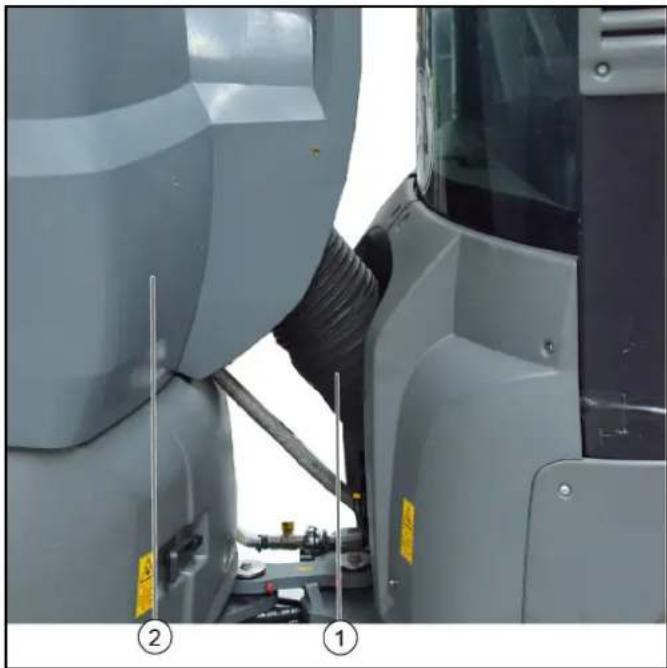

① Ελαστικός σωλήνας αναρρόφησης
②Δοχείο απορριμμάτων
16. Τοποθετήστε τον εύκαμπτο σωλήνα αναρρόφησης μεταξύ κάδου απορριμμάτων και στομίου αναρρόφησης.

Αφαίρεση κάδου απορριμμάτων

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος σύνθλιψης κατά την κάθοδο/άνοδο του κάδου απορριμμάτων

Μένετε αρκετά μακριά από τον κάδο απορριμμάτων και από τα ροδάκια των στηριγμάτων.

Μένετε αρκετά μακριά από την επικίνδυνη περιοχή και διακόψτε αμέσως το ανέβασμα/κατέβασμα του κάδου απορριμμάτων αν κάποιος εισέλθει στην επικίνδυνη περιοχή.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς

Πριν από την αφαίρεση, αδειάστε τον κάδο και τη δεξαμενή νερού. Αποθέστε τον κάδο απορριμμάτων μόνο πάνω σε επίπεδη και λεία επιφάνεια.

① Ελαστικός σωλήνας αναρρόφησης
②Δοχείο απορριμμάτων

1. Γυρίστε το τιμόνι τελείως δεξιά ώστε να υπάρχει καλύτερη πρόσβαση στον αρθρωτό σύνδεσμο.
2. Αποσυνδέστε τον σωλήνα αναρρόφησης από τον κάδο απορριμμάτων και αφαιρέστε τον.

1. Αποσυνδέστε τους εύκαμπτους σωλήνες για ανακύκλωση νερού, καθαρού νερού και καθαριστή υψηλής πίεσης (προαιρετικά).
2. Με το τιμόνι ευθυγραμμίστε το όχημα.

① Μπουλόνι ασφαλείας για κάδο με κοπίλια ασφάλισης ② Πίσω στηρίγματα

③ Ρύθμιση ύψους με πείρο και περόνη ασφαλείας
④ Μοχλός ασφάλισης με περόνη ασφαλείας

1. Ανοίξτε την κοπίλια ασφάλισης του κάδου από το μπουλόνι ασφάλισης και αφαιρέστε τον.
2. Ανοίξτε την κοπίλια ασφάλισης του κάδου από το μπουλόνι ασφάλισης και αφαιρέστε τον.
3. Αφαιρέστε τον ασφαλιστικό πείρο.
4. Ρυθμίστε τα πίσω στηρίγματα στο κατάλληλο ύψος και ασφαλίστε τα.

a Το κατάλληλο ύψος εξαρτάται από τον τύπο και την πίεση ελαστικών.

1. Σπρώξτε μέσα τα πίσω στηρίγματα μέχρι τέρμα και ασφαλίστε τα. Για να το κάνετε αυτό, πατήστε τον μοχλό ασφάλισης προς τα κάτω και πιέστε προς τα μέσα τα στηρίγματα μέχρι το τέρμα. Στη συνέχεια, ασφαλίστε τον μοχλό ασφάλισης με περόνη ασφαλείας.

2. Σπρώξτε μέσα τα πίσω στηρίγματα μέχρι τέρμα και ασφαλίστε τα. Για να το κάνετε αυτό, πατήστε τον μοχλό ασφάλισης προς τα κάτω και πιέστε προς τα μέσα τα στηρίγματα μέχρι το τέρμα. Στη συνέχεια, ασφαλίστε τον μοχλό ασφάλισης με περόνη ασφαλείας.

3. Εκτονώστε την πίεση του υδραυλικού συστήματος, βλ. κεφάλαιο.

10.Αποσυνδέστε τις ηλεκτρικές και υδραυλικές συνδέσεις του κάδου απορριμμάτων.

①Μπροστινό στήριγμα
② Μοχλός ασφάλισης με περόνη ασφαλείας
③Φρένα

1. Ρυθμίστε τη βαλβίδά εναλλαγής σε ανατρεπόμενο πλαίσιο. Βλ. Κεφάλαιο .

12.Ανυψώστε το πλαίσιο μαζί με τον κάδο απορριμμάτων.
13. Σπρώξτε μέσα τα εμπρός στηρίγματα μέχρι τέρμα και ασφαλίστε τα. Για να το κάνετε αυτό, πατήστε τον μοχλό ασφάλισης προς τα κάτω και πιέστε προς τα μέσα τα στηρίγματα μέχρι το τέρμα. Στη συνέχεια, ασφαλίστε τον μοχλό ασφάλισης με περόνη ασφαλείας.
14.Χαμηλώστε το πλαίσιο.
15.Κλείστε τα φρένα στα ροδάκια των μπροστινών στηριγμάτων.

Υπόδειξη

Ο κάδος απορριμμάτων στέκεται πλέον ελεύθερα πάνω στα στηρίγματα.
16.Απομακρύνετε προσεκτικά το όχημα κάτω από τον κάδο απορριμμάτων.

Σύστημα σάρωσης

Αφαίρεση συστήματος σάρωσης

Κατά την αφαίρεση / τοποθέτηση συστήματος σάρωσης, χρησιμοποιείται ένα όχημα αλλαγής.

Υπόδειξη

Προαιρετικά παρελκόμενα, Κωδ. παραγγελίας 2.852-065.0.

1. Σταθμεύστε το όχημα σε επίπεδο, σταθερό έδαφος και ασφαλίστε το έναντι κύλισης.

2. Ανυψώστε τις πλευρικές σκούπες και τραβήξτε τες προς τα έξω.

① Απασφαλίστε τη θέση του μοχλού του συστήματος σάρωσης
② Ασφαλίστε τη θέση του μοχλού του συστήματος σάρωσης
③Μέτωπο οχήματος

1. Απασφαλίστε το σύστημα σάρωσης εισάγοντας τη Ράβδο και τραβώντας τον μοχλό ασφάλισης προς τα πάνω. Η απαραίτητη Ράβδος στερεώνεται σε ένα στήριγμα ανάμεσα στις θέσεις οδηγού και συνοδηγού.

1. Ανασύρετε το όχημα αλλαγής με ανυψωτικό όχημα στο κέντρο, μέχρι να σταματήσει. Ανασύρετε το τελευταίο κομμάτι (κεντράρισμα).

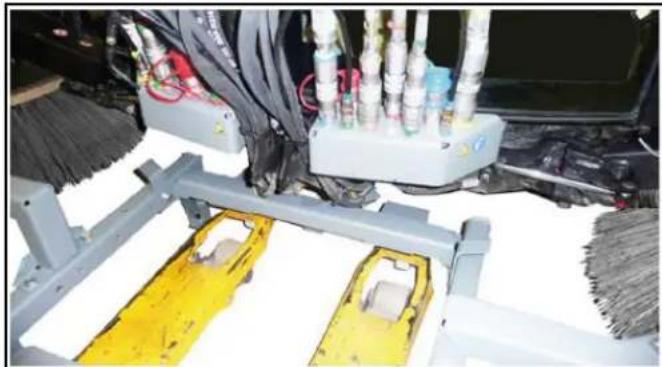

Υπόδειξη

Κίνδυνος πρόκλησης ζημιάς! Δώστε βάση σε αγωγούς και σωλήνες.

1. Ανασηκώστε το ανυψωτικό όχημα μέχρι την επαφή του οχήματος αλλαγής με το σύστημα σάρωσης.

① Βραχίονας της πλαϊνής σκούπας
②Τέρμ α
6. Ανασύρετε και τους δυο βραχίονες της πλαϊνής σκούπας.
7. Ρυθμίστε τους δυο βραχίονες της πλαϊνής σκούπας στη σωστή θέση.

1. Εκτονώστε την πίεση του υδραυλικού συστήματος. Βλ. κεφάλαιο Εκτονώστε την πίεση του υδραυλικού συστήματος (Αποφόρτιση πίεσης).
2. Ρυθμίστε τη μίζα στη θέση 1 σε λειτουργία εργασίας (μην ξεκινάτε τον κινητήρα). Οι σκούπες πάνω προς τα κάτω και εκτονώνεται η πίεση του υδραυλικού συστήματος.
   10.Διαχωρίστε κάθε σύνδεσμο και σύνδεση.
   11.Αφαιρέστε τον ελαστικό σωλήνα αναρρόφησης μεταξύ κάδου απορριμμάτων και στομίου αναρρόφησης.
   12.Διαχωρίστε τον ελαστικό σωλήνα νερού (παχύς).
   13.Βγάλτε έξω το σύστημα σάρωσης με ανυψωτικό μηχάνημα.

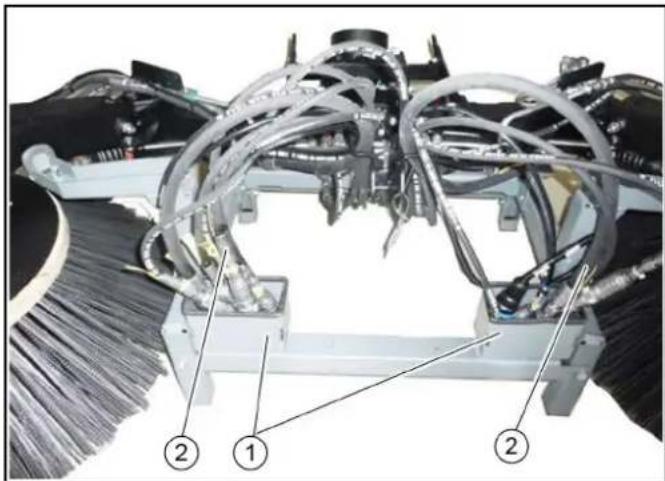

①Κουτί αποθήκευσης
② Αγωγοί και σωλήνες

1. Τοποθετήστε αγωγούς και σωλήνες στα κουτιά αποθήκευσης.
   15.Απενεργοποιήστε το σύστημα σάρωσης σε μια προστατευμένη θέση.
   16.Βγάλτε έξω το ανυψωτικό μηχάνημα.

Τοποθέτηση συστήματος σάρωσης

① Βύσμα σήματος για αναγνώριση πρόσθετης συσκευής
② Συνδέσεις για αριστερές πλευρικές σκούπες (υδραυλικό σύστημα και νερό)
③ Ασφάλιση συστήματος σάρωσης
④ Συνδέσεις για δεξιές πλευρικές σκούπες (υδραυλικό σύστημα και νερό)
1. Σταθμεύστε το όχημα σε επίπεδο, σταθερό έδαφος και ασφαλίστε το έναντι κύλισης.
2. Τοποθετήστε στο όχημα το σύστημα σάρωσης με την αντίστροφη σειρά.
3. Ασφαλίστε το σύστημα σάρωσης (θέση μοχλού κάτω).
4. Έλεγχος ασφάλισης, βλέπε κεφάλαιο Ελέγξτε / ρυθμίστε την ασφάλιση των προσαρτημάτων.
5. Εκτονώστε την πίεση του υδραυλικού συστήματος. Βλ. κεφάλαιο Εκτονώστε την πίεση του υδραυλικού συστήματος (Αποφόρτιση πίεσης).
6. Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης με τη σύζευξη

Πρόσθιο αναβατόριο (προαιρετικό)

Με το πρόσθιο αναβατόριο μπορούν να προσαρμοστούν διάφορες πρόσθετες συσκευές με υποδοχή 3 σημείων. Κατά την αφαίρεση / τοποθέτηση του πρόσθιου αναβατορίου, χρησιμοποιείται ένα όχημα αλλαγής.

Υπόδειξη

Προαιρετικά παρελκόμενα, Κωδ. παραγγελίας 2.852-067.0.

Τοποθετήστε το πρόσθιο αναβατόριο

1. Σταθμεύστε το όχημα σε επίπεδο, σταθερό έδαφος και ασφαλίστε το έναντι κύλισης.

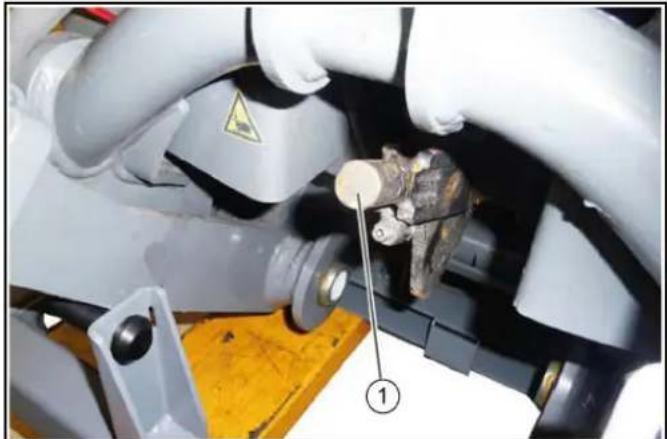

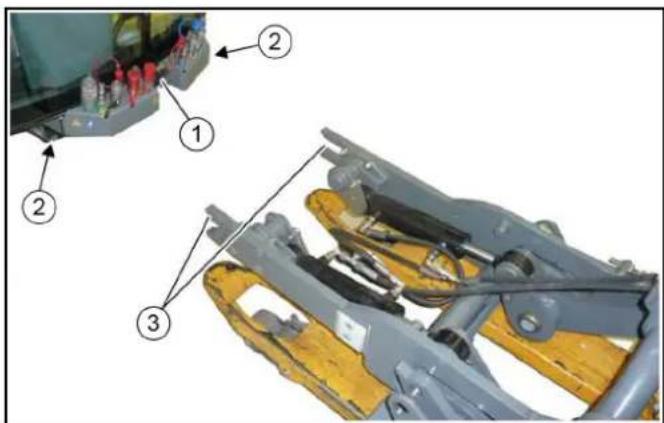

①Μοχλός ασφάλισης
② Πλαίσιο υποδοχής οχήματος
③ Υποδοχή για πρόσθιο αναβατόριο
2. Τοποθετήστε τον μοχλό ασφάλισης προς τα πάνω.
3. Τοποθετήστε το πρόσθιο αναβατόριο με το ανυψωτικό μηχάνημα στη μέση του οχήματος.

1. Εισάγετε το πρόσθιο αναβατόριο στο πλαίσιο υποδοχής του οχήματος μέχρι το τέρμα.

1. Τοποθετήστε τον μοχλό ασφάλισης προς τα κάτω.
2. Έλεγχος ασφάλισης, βλέπε κεφάλαιο Ελέγξτε / ρυθμίστε την ασφάλιση των προσαρτημάτων.
3. Αδειάστε και βγάλτε έξω το ανυψωτικό μηχάνημα.

1. Εκτονώστε την πίεση του υδραυλικού συστήματος. Βλ. κεφάλαιο Εκτονώστε την πίεση του υδραυλικού συστήματος (Αποφόρτιση πίεσης).
2. Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης με τη σύζευξη.

Αφαιρέστε το πρόσθιο αναβατόριο

1. Ανυψώστε το πρόσθιο αναβατόριο.

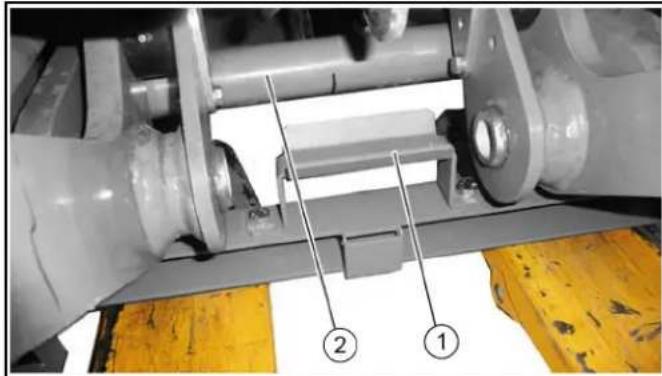

① Υποδοχή οχήματος αλλαγής

② Πλαίσιο πρόσθιου αναβατορίου

1. Οδηγήστε το όχημα αλλαγής με το ανυψωτικό όχημα κάτω από το πρόσθιο αναβατόριο.

α Σηκώστε το ανυψωτικό όχημα.

b Βεβαιωθείτε ότι το πλαίσιο του πρόσθιου αναβατόριου είναι καλά τοποθετημένο στη βάση του αφαιρούμενου πλαισίου.

1. Εκτονώστε την πίεση του εμπρός υδραυλικού συστήματος (Αποφόρτιση πίεσης).

2. Λύστε τον ελαστικό σωλήνα υψηλής πίεσης.

α Στερεώστε τους υδραυλικούς σωλήνες στο πρόσθιο αναβατόριο με δέστρα καλωδίου.

1. Ανοίξτε την ασφάλιση και στις δύο πλευρές του οχήματος, δείτε το κεφάλαιο «Άνοιγμα / κλείσιμο της ασφάλισης».

2. Χρησιμοποιήστε ένα παλετοφόρο για να επεκτείνετε τον μπροστινό σύνδεσμο έξω από το πλαίσιο στήριξης του οχήματος.

3. Απενεργοποιήστε το παλετοφόρο σε μια προστατευμένη θέση.

Σετ εξαρτημάτων συστήματος σάρωσης με 2 σκούπες (ελκόμενο)

Τοποθέτηση συστήματος σάρωσης

Η παλέτα στην οποία παραδίδεται το σύστημα σάρωσης χρησιμεύει επίσης ως βοηθητικό μέσο συναρμολόγησης / αποσυναρμολόγησης.

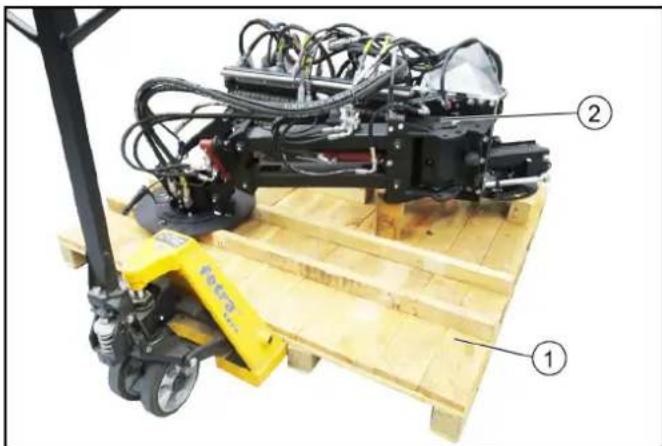

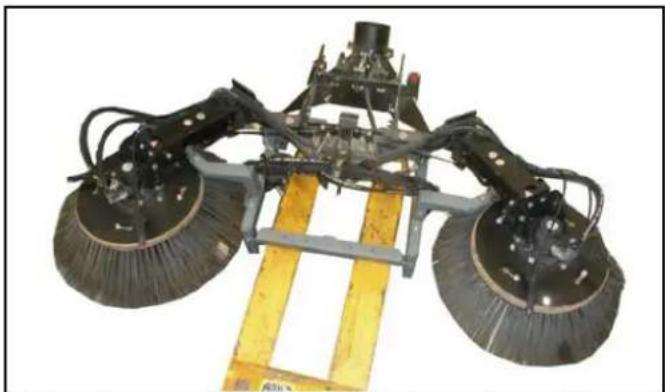

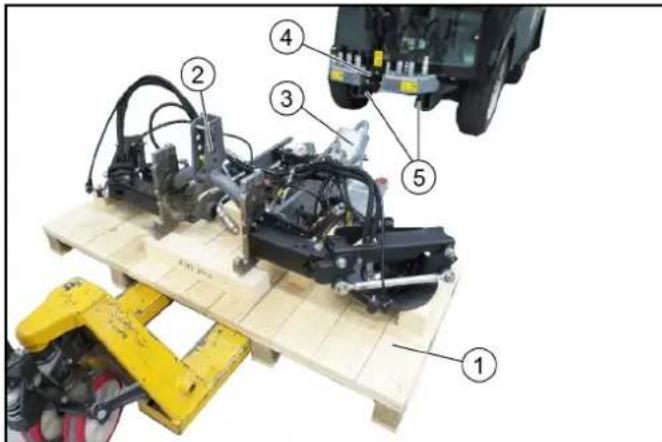

①Παλέτα
② Σύστημα σάρωσης με 2 σκούπες
③ Συνδεδεμένο στόμιο αναρρόφησης
④ Μοχλός ασφάλισης στην επάνω θέση (ανοικτός)
⑤ Υποδοχή στο όχημα

1. Οδηγήστε το παλετοφόρο κάτω από την παλέτα που είναι το σύστημα σάρωσης.
2. Τραβήξτε τον μοχλό ασφάλισης προς τα πάνω.

3. Οδηγήστε το σύστημα σάρωσης στην υποδοχή στο όχημα και τοποθετήστε το περίπου 10 cm μπροστά από το όχημα.

4. Συνδέστε τους υδραυλικούς ελαστικούς σωλήνες προσέχοντας τα χρώματα.
   Για την αντιστοιχία ανατρέξτε σε επόμενο κεφάλαιο

5. Συνδέστε τους ελαστικούς σωλήνες νερού.
6. Συνδέστε στο όχημα το βύσμα αναγνώρισης συσκευών.
7. Εισάγετε το σύστημα σάρωσης στην υποδοχή του οχήματος ως το τέρμα.
8. Ασφαλίστε το σύστημα σάρωσης πιέζοντας τον μοχλό ασφάλισης προς τα κάτω (χρησιμοποιήστε λυγισμένη ράβδο).
9. Κατά την πρώτη τοποθέτηση ή κατά την αλλαγή σε άλλο όχημα θα πρέπει να ρυθμίσετε σωστά την ασφάλεια στα ρυθμιστικά παξιμάδια. Με τη σωστή ρύθμιση η ασφάλεια πρέπει να πιάνει κατά το πάτημα προς τα κάτω μετά από ένα νεκρό σημείο.
   10.Τοποθετήστε τις πλαϊνές σκούπες.

Σύστημα σάρωσης με 2 σκούπες

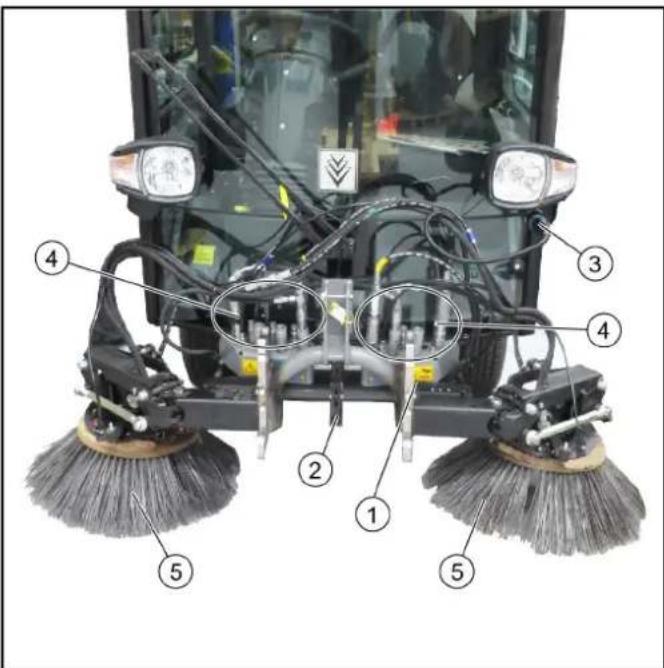

① Σύστημα σάρωσης με 2 σκούπες
②Μοχλός ασφάλισης
③ Βύσμα αναγνώρισης συσκευών
④ Σύνδεση υδραυλικού συστήματος και νερού
⑤Πλαϊνή σκούπα

1. Η λειτουργία του συστήματος σάρωσης με 2 σκούπες περιγράφεται σε επόμενο κεφάλαιο.

Σύνδεση ελαστικών σωλήνων υδραυλικών και νερού

①Βούρτσες δυναμοδότη
② Στρέψη στομίου αναρρόφησης / πλαϊνής σκούπας
③ Ανέβασμα / κατέβασμα πλαϊνής σκούπας
④Βούρτσες δυναμοδότη
⑤ Σύνδεση νερού δεξιά
⑥ Σύνδεση νερού αριστερά

1. Συνδέστε τους υδραυλικούς ελαστικούς σωλήνες σύμφωνα με τη χρωματική σήμανση.

2. Συνδέστε τους σωλήνες νερού αριστερά και δεξιά.

Χειρισμός

Εξοπλισμός αναρροφητικού σαρώθρου με σύστημα σάρωσης 2 σκουπών (ελκόμενο)

Υπόδειξη

Οι ενδείξεις στους διακόπτες φωτίζονται, όταν είναι ενεργοποιημένοι.

A B G F C E D 1 2 10 3 9 4 8 5 7 6

① Μοχλός χειρισμού αριστερά
- Μοχλός χειρισμού προς τα εμπρός: Χαμήλωμα των βραχιόνων και ενεργοποίηση πλαϊνής σκούπας
- Μοχλός χειρισμού προς τα πίσω: Ανύψωση των βραχιόνων και απενεργοποίηση πλαϊνής σκούπας
- Μοχλός χειρισμού προς τα αριστερά/δεξιά: Στρέψη βραχιόνων σκούπας
② Μοχλός χειρισμού δεξιά Πλήκτρο χωρίς λειτουργία
③ Ανύψωση / χαμήλωμα στομίου αναρρόφησης
④ Υδραυλικό σύστημα ON/OFF
⑤ Πλήκτρο χωρίς λειτουργία
⑥ Πλήκτρο χωρίς λειτουργία

⑦ Λειτουργία κυκλοφορίας νερού ON / OFF (νερό ανακύκλωσης)
⑧Αναρροφητήρας Οη / Off
⑨Λειτουργία ΕΟ Ενεργοποιεί ολόκληρο το πρόγραμμα εργασίας. Δυναμοδότης (πλαϊνή σκούπα, αναρροφητήρας), καθαρό νερό, κυκλοφορία νερού (νερό ανακύκλωσης)
⑩ Αντλία νερού Οη / Off

(A) Επιλογή ταχύτητας περιστροφής σκούπας, αριστερά και δεξιά μαζί
(B) Πλήκτρο χωρίς λειτουργία
(C) Αριθμός στροφών κινητήρα πιέστε για ρύθμισης της τιμής

Υπόδειξη

Από τον αριθμό στροφών κινητήρα που έχει ρυθμιστεί εξαρτάται η αναρροφητική ισχύς.

• 1600 σ.α.λ. ρύποι μικρού βάρους
• 2200 σ.α.λ. κανονική ρύπανση
• 2500 σ.α.λ. έντονη, σοβαρή ρύπανση

(D) Χωρίς λειτουργία

(E) Πλήκτρο, πίεση εφαρμογής αριστερής και δεξιάς πλαϊνής σκούπας
(F) Πλήκτρο αποθήκευσης πιέστε για αποθήκευση των επιλεγμένων τιμών ή προγραμμάτων
(G) Περιστρεφόμενο κουμπί πιέστε για αλλαγή των επιλεγμένων τιμών

Αλλαγή σε σύστημα σάρωσης με 2 σκούπες (ελκόμενο):

1 Ενεργοποιήστε τη μίζα.
2 Στην οθόνη του οχήματος πιέστε το F10.
3 Me F5 επιλέξτε το ελκόμενο σύστημα σάρωσης.

Πίεση επαφής σκούπας

Στην οθόνη μια κίτρινη στήλη δείχνει την αποφόρτιση της πίεσης επαφής της σκούπας.

Μια κόκκινη στήλη δείχνει αύξηση της πίεσης επαφής της σκούπας.

Εργασίες φροντίδας

1 Τα υπάρχοντα σημεία λίπανσης (γρασαδοράκια) φέρουν σήμανση.
Λιπαίνετε καθημερινά με γράσο γενικής χρήσης.
2 Ελέγξτε τη σκούπα για τυλιγμένα κορδόνια και κορδέλες και, αν χρειάζεται αφαιρέστε τα.
3 Κρατάτε καθαρές τις υδραυλικές συνδέσεις και ελέγχετε εβδομαδιαίως τη στεγανότητα.
4 Ελέγξτε τη σκούπα για φθορές και ζημιές, αλλάξτε, αν χρειάζεται.

Ρύθμιση επιφάνειας σάρωσης

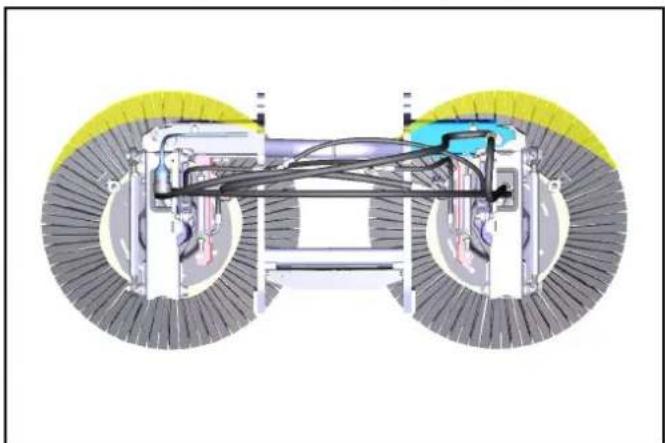

1. Ρυθμίστε την επιφάνεια σάρωσης όπως παρουσιάζεται στην εικόνα.

Αριστερά: 9:00 πμ - 2:00 μμ

Δεξιά: 10:00 πμ - 3:00 μμ

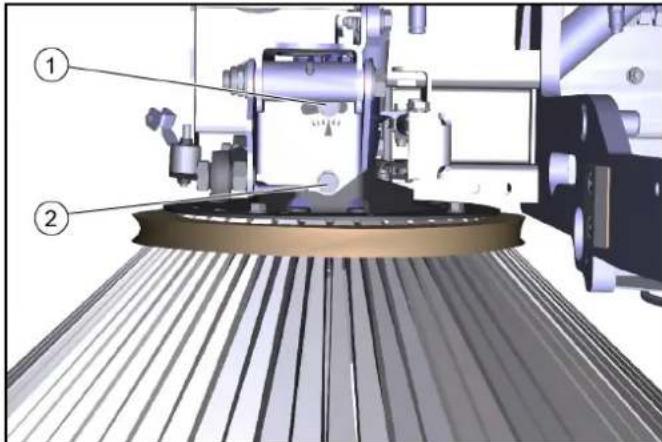

Ρύθμιση πλευρικής κλίσης

①Bíða 1
②Bíða 2
2. Λύστε τις βίδες.
3. Ρυθμίστε την πλευρική κλίση μέσω του σημείου περιστροφής της βίδας 1.
4. Σφίξτε τις βίδες.

Ρύθμιση κλίσης κεφαλής προς τα εμπρός

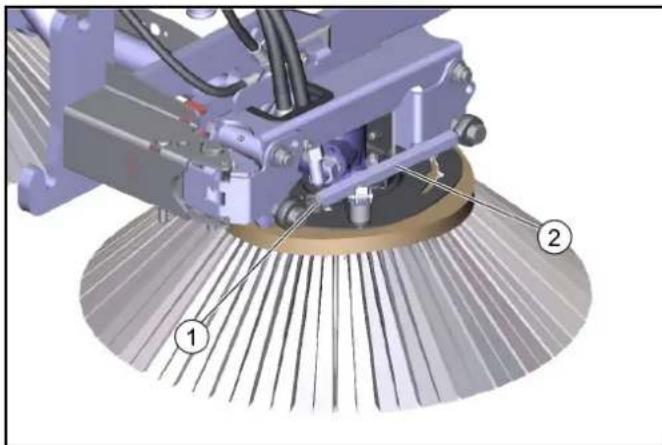

①Κόντρα παξιμάδι
②Εξάγωνο
5. Λύστε το κόντρα παξιμάδι.
6. Ρυθμίστε την κλίση της κεφαλής μέσω του εξάγωνου.
7. Σφίξτε το κόντρα παξιμάδι.

Ρυθμίστε την πίεση επαφής των σκουπών

1. Το σύστημα σκουπών διαθέτει υδραυλική εκφόρτωση σκούπας.

Αποθήκευση

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς

Προσέξτε το βάρος του μηχανήματος.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Αποθηκεύετε το σετ παρελκομένων σε ασφαλές, επίπεδο και στεγνό μέρος. Φροντίστε ώστε οι σκούπες να μην καταπονούνται.

1. Κρατήστε το σύστημα σάρωσης αποσυναρμολογημένο από το όχημα στο όχημα αλλαγής.
2. Κατά την τοποθέτηση στο όχημα φροντίστε ώστε οι σκούπες να μην καταπονούνται.

Τεχνικά χαρακτηριστικά

Διαστάσεις και βάρη	Σύστημα σάρωσης με 2 σκούπες (τραβηγμένο)
Μήκος 950 mm
Πλάτος 1250 mm
Υψος 750 mm
Βάρος (μεταφοράς) 115 kg

Αφαίρεση συστήματος σάρωσης

Αποσυναρμολογήστε το σύστημα σάρωσης εκτελώντας τα βήματα συναρμολόγησης με την αντίστροφη σειρά. Τοποθετήστε το σύστημα σάρωσης πάνω στην παλέτα. Προηγούμενα αφαιρέστε τις σκούπες.

Πριν από την αποσύνδεση των υδραυλικών ελαστικών σωλήνων πρέπει να εκτονώσετε την πίεση από το σύστημα, βλ. σχετικά το εγχειρίδιο λειτουργίας του οχήματος.

Σετ εξαρτημάτων συστήματος σάρωσης με 3 σκούπες (μπροστινή σκούπα)

Τοποθέτηση συστήματος σάρωσης

Η παλέτα στην οποία παραδίδεται το σύστημα σάρωσης χρησιμεύει επίσης ως βοηθητικό μέσο συναρμολόγησης / αποσυναρμολόγησης.

1. Οδηγήστε το παλετοφόρο κάτω από την παλέτα που είναι το σύστημα σάρωσης.

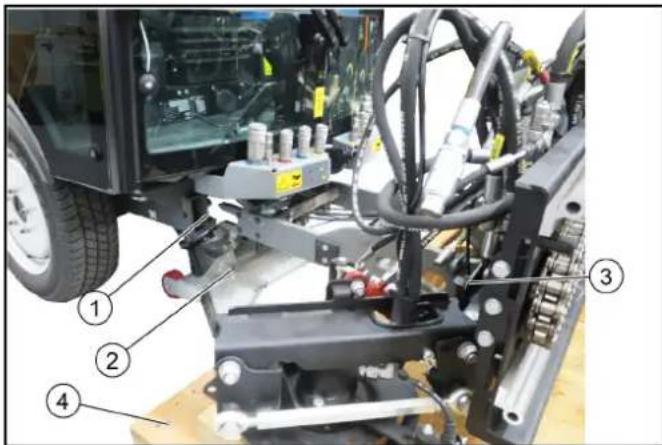

① Υποδοχή στο όχημα
② Συνδεδεμένο στόμιο αναρρόφησης
③ Σύστημα σάρωσης
④Παλέτα

1. Τραβήξτε τον μοχλό ασφάλισης προς τα πάνω.

2. Τοποθετήστε το σύστημα σάρωσης περίπου 10 cm μπροστά από το όχημα.

3. Συνδέστε τους υδραυλικούς ελαστικούς σωλήνες προσέχοντας τα χρώματα. Για την αντιστοιχία ανατρέξτε σε επόμενο κεφάλαιο

4. Συνδέστε τους ελαστικούς σωλήνες νερού.
5. Τοποθετήστε την ηλεκτρική κουμπωτή σύνδεση στο όχημα.
6. Εισάγετε το σύστημα σάρωσης στην υποδοχή του οχήματος ως το τέρμα.
7. Ασφαλίστε το σύστημα σάρωσης πιέζοντας τον μοχλό ασφάλισης προς τα κάτω (χρησιμοποιήστε λυγισμένη ράβδο).
8. Κατά την πρώτη τοποθέτηση ή κατά την αλλαγή σε άλλο όχημα θα πρέπει να ρυθμίσετε σωστά την ασφάλεια στα ρυθμιστικά παξιμάδια. Με τη σωστή ρύθμιση η ασφάλεια πρέπει να πιάνει κατά το πάτημα προς τα κάτω μετά από ένα νεκρό σημείο.
   10.Μοντάρετε τις πλαϊνές και την μπροστινή σκούπα.

Σύστημα σάρωσης με 3 σκούπες

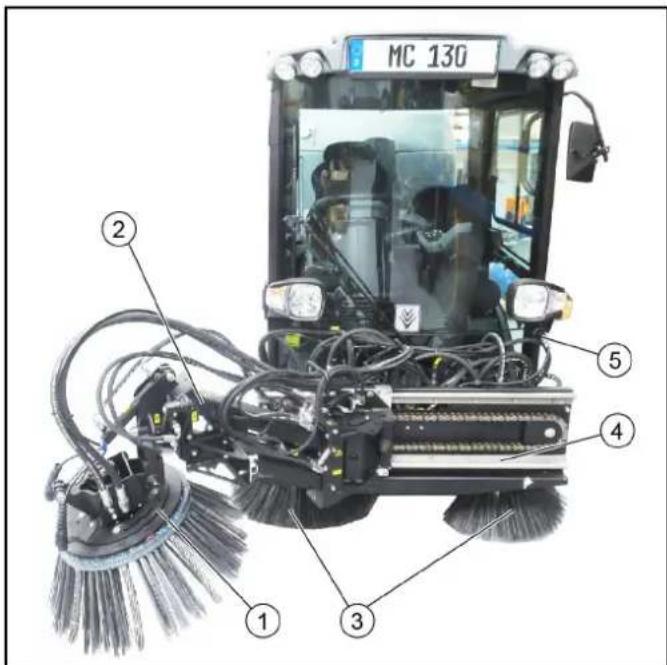

MC 130 ① ② ③ ④ ⑤

①Μπροστινή σκούπα
② Βραχίονας μπροστινής σκούπας
③ Σύστημα σάρωσης με 2 σκούπες
④Ολισθητήρας
⑤ Βύσμα αναγνώρισης συσκευών

1. Η λειτουργία του συστήματος σκούπας περιγράφεται σε επόμενο κεφάλαιο.

Σύνδεση ελαστικών σωλήνων υδραυλικών και νερού

①Βούρτσες δυναμοδότη
② Κλίση / κύλιση μπροστινής σκούπας
③ Ανέβασμα / κατέβασμα μπροστινής σκούπας
④Λάδι διαρροής

⑤ Στρέψη στομίου αναρρόφησης / πλαϊνής σκούπας
⑥ Ανέβασμα / κατέβασμα πλαϊνής σκούπας
⑦ Στρέψη μπροστινής σκούπας
⑧Δυναμοδότης 80 l/min
⑨Βούρτσες δυναμοδότη
⑩ Σύνδεση νερού δεξιά
⑪ Σύνδεση νερού αριστερά

1. Συνδέστε τους υδραυλικούς ελαστικούς σωλήνες σύμφωνα με τη χρωματική σήμανση.

2. Συνδέστε τους σωλήνες νερού αριστερά και δεξιά.

Χειρισμός

Εξοπλισμός αναρροφητικού σαρώθρου με σύστημα μπροστινής σκούπας

Υπόδειξη

Οι ενδείξεις στους διακόπτες φωτίζονται, όταν είναι ενεργοποιημένοι.

A B G F C E D 1 2 10 3 9 4 8 5 7 6

① Μοχλός χειρισμού αριστερά, για χειρισμό της μπροστινής σκούπας

- Μοχλός χειρισμού προς τα εμπρός: Η μπροστινή σκούπα χαμηλώνει και ενεργοποιείται

Υπόδειξη

Για έντονους ρύπους αυξήστε την πίεση επαφής.

• Μοχλός χειρισμού προς τα πίσω: Η μπροστινή σκούπα ανυψώνεται και απενεργοποιείται
• Μοχλός χειρισμού προς τα αριστερά/δεξιά: Η μπροστινή σκούπα κινείται προς τα αριστερά/δεξιά

② Μοχλός χειρισμού δεξιά, για χειρισμό της σκούπας

• Μοχλός χειρισμού προς τα εμπρός: Χαμήλωμα των βραχιόνων και ενεργοποίηση πλαινής σκούπας
• Μοχλός χειρισμού προς τα πίσω: Ανύψωση των βραχιόνων και απενεργοποίηση πλαϊνής σκούπας
• Μοχλός χειρισμού προς τα αριστερά/δεξιά: Στρέψη βραχιόνων σκούπας

③ Ανύψωση / χαμήλωμα στομίου αναρρόφησης
④ Υδραυλικό σύστημα ON/OFF
⑤ Αλλαγή φοράς περιστροφής μπροστινής σκούπας
⑥ Αν είναι ενεργοποιημένη: Κλίση / κύλιση μπροστινής σκούπας με το δεξιό χειριστήριο
⑦ Λειτουργία κυκλοφορίας νερού ON / OFF (νερό ανακύκλωσης)
⑧Αναρροφητήρας Οη / Off
⑨Λειτουργία ΕΖΟ
⑩ Αντλία νερού On / Off

(A) Επιλογή ταχύτητας περιστροφής μπροστινής σκούπας

(B) Επιλογή ταχύτητας περιστροφής πλαϊνής σκούπας

(C) Αριθμός στροφών κινητήρα

πιέστε για ρύθμισης της τιμής

Υπόδειξη

Από τον ρυθμισμένο αριθμό στροφών κινητήρα εξαρτάται η αναρροφητική ισχύς.

• 1600 σ.α.λ. ρύποι μικρού βάρους
• 2200 σ.α.λ. κανονική ρύπανση
• 2500 σ.α.λ. έντονη, σοβαρή ρύπανση

(D) Εκτόνωση πλαϊνής σκούπας
(E) Εκτόνωση μπροστινής σκούπας / πίεσης
(F) Πλήκτρο αποθήκευσης πιέστε για αποθήκευση των επιλεγμένων τιμών ή προγραμμάτων
(G) Περιστρεφόμενο κουμπί πιέστε για αλλαγή των επιλεγμένων τιμών

Πίεση επαφής σκούπας

Στην οθόνη μια κίτρινη στήλη δείχνει την αποφόρτιση της πίεσης επαφής της σκούπας.

Μια κόκκινη στήλη δείχνει αύξηση της πίεσης επαφής της σκούπας.

Χρήση ως σκούπα ζιζανίων

Κατά τη χρήση ως σκούπα ζζανίων θα πρέπει να ασφαλίσετε τη θέση της μπροστινής σκούπας στο επιθυμητό σημείο.

Τρεις θέσεις είναι εφικτές.

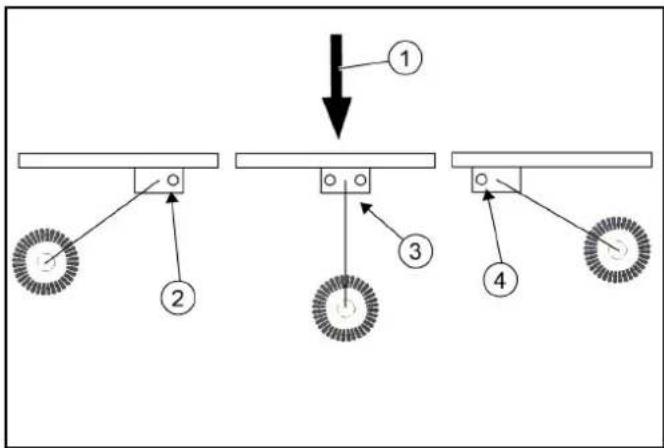

①Κατεύθυνση οδήγησης
②Θέση δεξιά
③Θέση μπροστά
④Θέση αριστερά

1. Ασφαλίστε στην επιθυμητή θέση εργασίας με πείρο και περόνη ασφαλείας. Βλ. κεφάλαιο Ασφάλεια μεταφοράς.
2. Κατά τις εργασίες στη θέση αριστερά πιέστε το πλήκτρο αντιστροφής της φοράς περιστροφής.

Ασφάλεια μεταφοράς

Κατά τις διαδρομές σε δημόσιους χώρου (πορείες μεταφοράς) η μπροστινή σκούπα πρέπει να ασφαλίζεται.

①Πείρος
②Περόνη ασφαλείας

1. Οδηγήστε τον ολισθητήρα της μπροστινής σκούπας τελείως αριστερά.
2. Ασφαλίστε την μπροστινή βούρτσα στην αντίστοιχη θέση με πείρο και περόνη ασφαλείας.

Εργασίες φροντίδας

Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο λειτουργίας του οχήματος.

Συντήρηση και φροντίδα της μονάδας σάρωσης

1 Ελέγχετε την μπροστινή και τις πλαϊνές σκούπες για τυλιγμένα κορδόνια και ταινίες και, αν χρειάζεται αφαιρέστε τα.
2 Κρατάτε καθαρές τις υδραυλικές συνδέσεις και ελέγχετε εβδομαδιαίως τη στεγανότητα.
3 Ελέγχετε την μπροστινή και τις πλαϊνές σκούπες για φθορές και ζημιές, και αν χρειάζεται αντικαταστήστε τις.

Συντήρηση και φροντίδα των εδράνων / της γραμμικής μονάδας

ΔΠΡΟΣΟΧΗ

Βλάβη λειτουργίας ή κίνδυνος ζημιάς

Οι μονάδες αποθήκευσης είναι μονάδες αποθήκευσης εν ξηρώ που λιπαίνονται αυτόματα και δεν πρέπει ποτέ να λιπαίνονται με λιπαντικό.

Τα καθαριστικά φρένων, τα λιπαντικά ή άλλα καθαριστικά μπορούν να προσβάλουν και να καταστρέψουν τη μεμβράνη του εδράνου. Ελέγξτε τη μεμβράνη του εδράνου για φθορές και ζημιές, αλλάξτε, αν χρειάζεται.

1 Τα υπάρχοντα σημεία λίπανσης (γρασαδοράκια) φέρουν σήμανση. Λιπαίνετε καθημερινά με γράσο γενικής χρήσης.
2 Καθαρίστε μόνο ολόκληρη τη γραμμική μονάδα με νερό ή αλκαλικό διάλυμα. Ο καθαρισμός με καθαριστικό υψηλής πίεσης δεν αποτελεί πρόβλημα.

Συντήρηση και φροντίδα της αλυσίδας

ΠΡΟΣΟΧΗ

Σημειώσεις σχετικά με τη λίπανση της αλυσίδας

Κατά τη λίπανση της αλυσίδας, βεβαιωθείτε ότι κανένα λιπαντικό δεν μπαίνει στις ράγες της μονάδας γραμμικής κίνησης. Εάν συμβεί αυτό λόγω απροσεξίας, πρέπει να καθαριστούν χωρίς λιπαντικό πριν τεθούν σε λειτουργία.

Ποτέ μην χρησιμοποιείτε βαφές ή οξέα για να καθαρίσετε την αλυσίδα.

1 Επιθεωρείτε την αλυσίδα τουλάχιστον μία φορά τον μήνα. Η επιθεώρηση περιλαμβάνει καθαρισμό, τάνυση της αλυσίδας και λίπτανση.
2 Οι αλυσίδες μπορούν να καθαριστούν με πανί ή βούρτσες. Η επίμονη βρωμιά μπορεί να χαλαρώσει με πετρέλαιο ή βενζίνη καθαρισμού. Εφαρμόστε νέα, κατάλληλη προστασία από τη διάβρωση αμέσως μετά τη χρήση μέσων διάλυσης λιπών.

3 H kivnση αλυσίδας μπορεί να τεντωθεί μόνο από την Kärcher Service.
4 Η τακτική λίπανση παρατείνει τη διάρκεια ζωής. Λιπάνετε την αλυσίδα με λιπαντικό VP8 FoodPlus Spay από την IWIS. Σημειώστε ότι το λιπαντικό πρέπει να εισέλθει στην άρθρωση της αλυσίδας. Αυτό σημαίνει ότι από τη μία πλευρά πρέπει να περάσει μεταξύ του προστατευτικού κυλίνδρου και του δακτυλίου, και από την άλλη πλευρά επίσης μεταξύ των εσωτερικών και εξωτερικών πλακών για να φτάσει τα μπουλόνια και τον δακτύλιο
5 Εάν παρατηρήσετε έλλειψη λίπανσης που εμφανίζεται σε αυξημένο θόρυβο, δύσκαμπτες αρθρώσεις ή διάβρωση στις αρθρώσεις, προτείνουμε την ακόλουθη διαδικασία. Καθαρίστε την αλυσίδα με λάδι πολύ χαμηλού ιξώδους. Αυτό ξεπλένει τη διάβρωση, το παλιό λιπαντικό και άλλες ακαθαρσίες από την άρθρωση. Όταν η αλυσίδα έχει καθαριστεί, λιπάνετε με ένα κατάλληλο λιπαντικό όπως περιγράφεται παραπάνω.

Ρύθμιση επιφάνειας σάρωσης

1. Ρυθμίστε την επιφάνεια σάρωσης όπως παρουσιάζεται στην εικόνα.

Αριστερά: 9:00 π.μ. - 2:00 μ.μ. η ώρα

Δεξιά: 10:00 π.μ. - 3:00 μ.μ. η ώρα

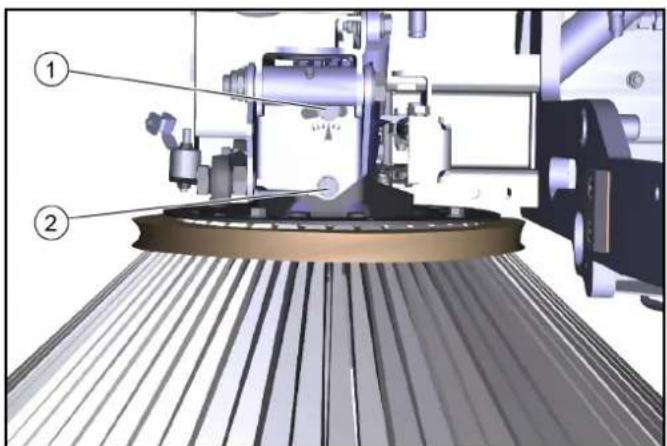

Ρύθμιση πλευρικής κλίσης

1. Λύστε τις βίδες.
2. Ρυθμίστε την πλευρική κλίση μέσω του σημείου περιστροφής της βίδας 1.
3. Σφίξτε τις βίδες.

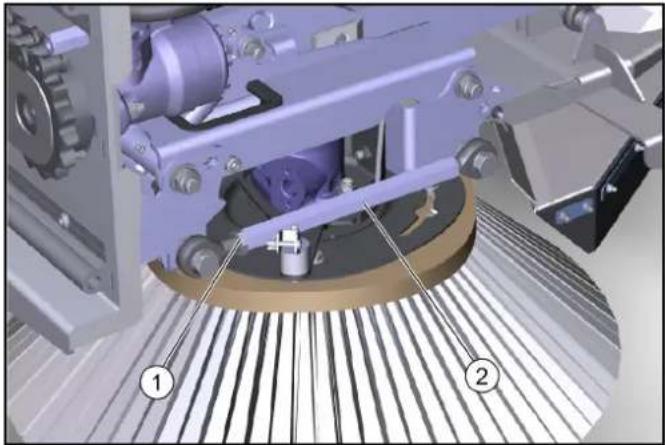

Ρύθμιση κλίσης κεφαλής προς τα εμπρός

①Κόντρα παξιμάδι
②Εξάγωνο
5. Λύστε το κόντρα παξιμάδι.
6. Ρυθμίστε την κλίση της κεφαλής μέσω του εξάγωνου.
7. Σφίξτε το κόντρα παξιμάδι.

Ρυθμίστε την πίεση επαφής των βουρτσών

1. Το σύστημα σκουπών διαθέτει υδραυλική ρύθμιση της πίεσης επαφής.

Αποθήκευση

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς

Προσέξτε το βάρος του μηχανήματος.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Αποθηκεύετε το σετ παρελκομένων σε ασφαλές, επίπεδο και στεγνό μέρος. Φροντίστε ώστε οι σκούπες να μην καταπονούνται.

1. Κρατήστε το σύστημα σάρωσης αποσυναρμολογημένο από το όχημα στο όχημα αλλαγής.
2. Κατά την τοποθέτηση στο όχημα φροντίστε ώστε οι σκούπες να μην καταπονούνται.

Τεχνικά χαρακτηριστικά

Διαστάσεις και βάρη	Σύστημα σάρωσης με 3 σκούπες
Μήκος 1800 mm
Πλάτος 1250 mm
Υψος 850 mm
Βάρος (μεταφοράς) 285 kg

Αφαίρεση συστήματος σάρωσης

Αποσυναρμολογήστε το σύστημα σάρωσης εκτελώντας τα βήματα συναρμολόγησης με την αντίστροφη σειρά. Τοποθετήστε το σύστημα σάρωσης πάνω στην παλέτα. Προηγούμενα αφαιρέστε τις σκούπες.

Πριν από την αποσύνδεση των υδραυλικών ελαστικών σωλήνων πρέπει να εκτονώσετε την πίεση από το σύστημα, βλ. σχετικά το εγχειρίδιο λειτουργίας του οχήματος.

Μεταφορά

Φόρτωση οχήματος

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού λόγω λανθασμένης μεταφοράς Προσέξτε το βάρος του οχήματος.

Οδηγήστε το όχημα αργά και προσεκτικά πάνω στο όχημα μεταφοράς.

ΠΡΟΣΟΧΗ

Πρόκληση ζημιών στο όχημα

Μην φορτώνετε το όχημα με το γερανό.

Μην χρησιμοποιείτε περονοφόρο ανυψωτικό όχημα.

1. Οδηγήστε το όχημα με χαμηλή ταχύτητα πάνω στο όχημα μεταφοράς.

Υπόδειξη

Αν το όχημα δεν είναι έτοιμο για οδήγηση, βλέπε κεφάλαιο Ρυμούλκηση οχήματος.

Τοποθέτηση ασφάλειας μεταφοράς στον αρθρωτό σύνδεσμο

Ρυμούλκηση οχήματος

Τοποθέτηση κρίκου ρυμούλκησης

Υπόδειξη

Ο κρίκος ρυμούλκησης μαζί με το μπουλόνι ασφάλισης και την κοπίλια ασφάλισης βρίσκονται κάτω από το κάθισμα του συνοδηγού σε μια θήκη αποθήκευσης.

1 Μπουλόνια με κοπίλια ασφάλισης
2 Ασφάλεια μεταφοράς
3 Υποδοχή ασφάλειας μεταφοράς
1. Αφαιρέστε τις κοπίλιες ασφάλισης.
2. Αφαιρέστε και τα δύο μπουλόνια.
3. Τραβήξτε την ασφάλεια μεταφοράς από την υποδοχή.
4. Τοποθετήστε την ασφάλεια μεταφοράς.
5. Εισαγάγετε τα μπουλόνια.
6. Ασφαλίστε τα μπουλόνια με κοπίλιες ασφάλισης.

Ασφάλιση οχήματος

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ατυχήματος

Ασφαλίστε κατά τη μεταφορά το όχημα έναντι ολίσθησης.

1 Κρίκος ρυμούλκησης
2 Μπουλόνια ασφάλισης
3 Κοπίλια ασφάλισης
4 Κοπίλια ασφάλισης για μπουλόνι
5 Μπτουλόνι
1. Ανοίξτε τη θήκη αποθήκευσης κάτω από το κάθισμα του συνοδηγού και αφαιρέστε τον κρίκο ρυμούλκησης.

1 Μπουλόνι ασφάλισης με κοπίλια ασφάλισης
2 Κρίκος ρυμούλκησης
3 Πλαίσιο οχήματος
4 Μπουλόνι
5 Κοπίλια ασφάλισης

1. Τοποθετήστε τον κρίκο ρυμούλκησης μπροστά στο δεξιό πλαίσιο οχήματος.

2. Εισαγάγετε το μπουλόνι ασφάλισης στον κρίκο ρυμούλκησης και ασφαλίστε το με κοπίλια ασφάλισης.

3. Σταθμεύστε το όχημα.

4. Ασφαλίστε αμφίπλευρα το όχημα με ιμάντες σύσφιγξης στα σημεία πρόσδεσης που υποδεικνύονται.

Υπόδειξη

Εάν το όχημα, συμπεριλαμβανομένου του κάδου απορριμμάτων, φορτωθεί προς τα πίσω για μεταφορά, το κάλυμμα του κάδου απορριμμάτων πρέπει επίσης να ασφαλιστεί έναντι ανοίγματος με ιμάντα σύσφιξης.

Τοποθέτηση κρίκου ρυμούλκησης

Υπόδειξη

Ο γάντζος ρυμούλκησης για MC 130 advanced φυλάσσεται με πείρο και περόνη ασφάλισης σε ένα ειδικό στήριγμα πίσω από το κάθισμα συνοδηγού.

①Κρίκος ρυμούλκησης
② Πείρος με περόνη ασφάλισης
③ Αλυσίδα με περόνη ασφάλισης
④Πείρος ρυμούλκησης
⑤ Στήριγμα για κρίκο ρυμούλκησης Τοποθετημένο πίσω από το κάθισμα συνοδηγού

1. Αφαιρέστε τον κρίκο ρυμούλκησης μαζί με τον πείρο και την περόνη ασφάλισης από το στήριγμα.

① Πείρος με περόνη ασφάλισης
②Κρίκος ρυμούλκησης
③ Μπουλόνι ασφάλισης με κοπίλια ασφάλισης
2. Τοποθετήστε τον κρίκο ρυμούλκησης στο πλαίσιο οχήματος μπροστά.
3. Εισαγάγετε το μπουλόνι ασφάλισης στον κρίκο ρυμούλκησης και ασφαλίστε το με κοπίλια ασφάλισης.

Ρυμούλκηση οχήματος

ΔΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών λόγω λανθασμένης ρυμούλκησης

Η ρυμούλκηση του οχήματος πρέπει να πραγματοποιείται μόνο με ταχύτητα βηματισμού.

Ξεκινήστε αργά και όχι απότομα.

Στερεώστε το συματόσχοινο ρυμούλκησης ή τη ράβδο ρυμούλκησης μόνο στη σιαγόνα.

Βεβαιωθείτε όπι λειτουργεί το σύστημα διεύθυνσης.

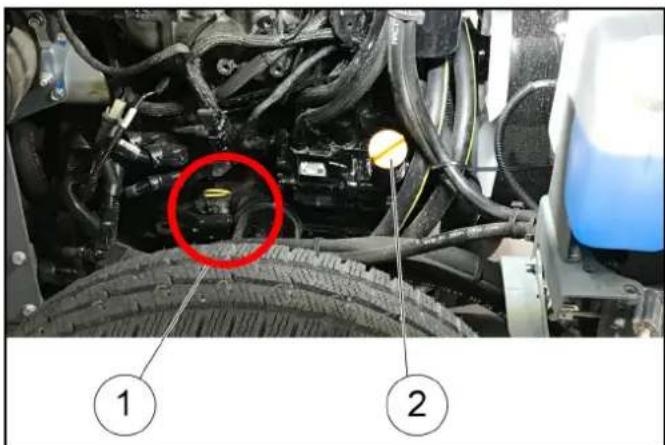

1. Λύστε τον συσσωρευτή με ελατήρια φορτώσεως του φρένου ακινητοποίησης.

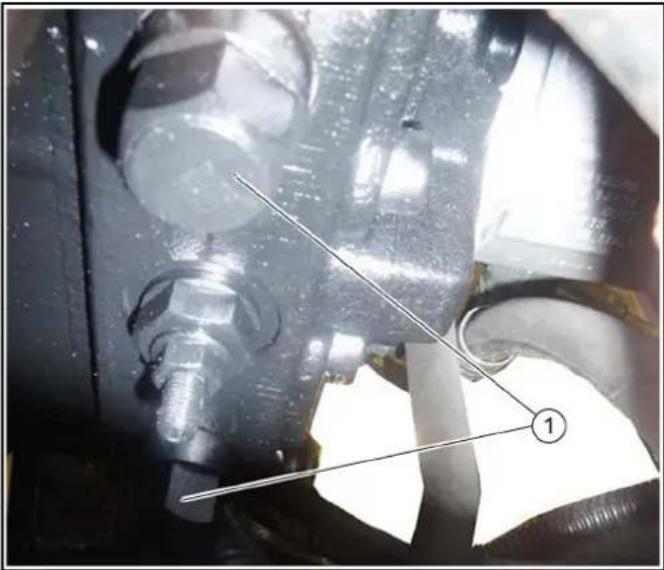

①Βαλβίδες παράκαμψης

1. Ξεβιδώστε τις βαλβίδες παράκαμψης κατά 3 περιστροφές (SW 24 mm).
2. Συνδέστε τη ράβδο ρυμούλκησης ή το σχοινί ρυμούλκησης στον κρίκο ρυμούλκησης.
3. Τραβήξτε αργά το όχημα στο όχημα μεταφοράς.
4. Κλείστε τον συσσωρευτή με ελατήρια φορτώσεως του φρένου ακινητοποίησης και τις βαλβίδες παράκαμψης.

Φροντίδα και συντήρηση

Γενικές υποδείξεις

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος σύνθλιψης

Όταν εργάζεστε κάτω από ανυψωμένες πρόσθετες συσκευές, ασφαλίζετε πάντα μηχανικά τις πρόσθετες συσκευές (στήριξη από κάτω).

1. Πριν καθαρίσετε και συντηρήσετε το όχημα, αντικαταστήσετε εξαρτήματα ή πραγματοποιήσετε αλλαγή σε άλλη λειτουργία, σβήστε τον κινητήρα και αφαιρέστε το κλειδί εκκίνησης.
2. Πριν αποσυνδέσετε την μπαταρία, ελέγξτε εάν το βαδιόφωνο σας προστατεύεται με κωδικό βαδιοφώνου.
3. Πριν από την εκτέλεση εργασιών στο ηλεκτρικό σύστημα αποσυνδέστε την μπαταρία.
4. Εργασίες επισκευής επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένο συνεργείο ή από ειδικευμένους τεχνικούς που έχουν εξοικειωθεί με όλους τους σχετικούς κανονισμούς ασφαλείας.
5. Τυχόν εργασίες συγκόλλησης στο όχημα ή στις πρόσθετες συσκευές επιτρέπονται να εκτελούνται μόνο από εξουσιοδοτημένο συνεργείο Kärcher.

'Ενδειξη σέρβις

Η ένδειξη σέρβις ανάβει όταν πρέπει να εκτελεστεί η αντίστοιχη συντήρηση.

Η ένδειξη σέρβις αναβοσβήνει στην οθόνη:

• Την πρώτη φορά μετά από 50 ώρες λειτουργίας, όταν πρέπει να πραγματοποιηθεί η πρώτη επιθεώρηση.
• Επόμενο σέρβις μετά από 250 ώρες λειτουργίας.
• Στη συνέχεια ανά 500 ώρες λειτουργίας.

Υπόδειξη

Η ένδειξη σέρβις πρέπει να μηδενιστεί από την εξυπηρέτηση πελατών.

Προθεσμίες συντήρησης

Υπόδειξη

Προκειμένου να διατηρηθεί σε ισχύ το δικαίωμα εγγύησης, όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται κατά τη διάρκεια του χρόνου εγγύησης από το εξουσιοδοτημένο τμήμα

εξυπηρέτησης πελατών της Kärcher, σύμφωνα με το βιβλίο ελέγχων.

• Καθημερινά πριν από την έναρξη λειτουργίας, βλέπε κεφάλαιο Έλεγχος ασφαλείας πριν από την εκκίνηση.
• Μετά την πλύση του οχήματος λιπάνετε όλα τα ρουλεμάν.
• Εκτελέστε, αν χρειάζεται, τον έλεγχο ασφαλείας σύμφωνα με τις κατά τόπο ισχύουσες προδιαγραφές, μέσω της εξυπηρέτησης πελατών.

- Τ α διαστήμαγα εργασίες ελέγχου και συντήρησης από τον πελάτη αναφέρονται στον ακόλουθο πίνακα. Περαιτέρω εργασίες συντήρησης πρέπει να εκτελούνται από την εξυπηρέτηση πελατών μετά από 250, 500 (ετησίως), 1000, 1500 ή 2000 ώρες λειτουργίας σύμφωνα με τη λίστα επιθεώρησης. Επικοινωνήστε έγκαιρα με την εξυπηρέτηση πελατών.

Σχέδιο συντήρησης οχήματος

	καθημερινά	κάθεεβδομάδα
Λιπαίνετε όλα τα έδρανα που αναφέρονται στο σχέδιο λίπανοης.	(8h)
Ελέγξτε την απρόσκοπτη κίνηση καλωδίων τύπου Bowden και των κινητών τμημάτων.	X
Ελέγξτε την πλευρική βούρτσα και το στόμιο αναρρόφησης για φθορά και τυλιγμένες κορδέλες (σε σάρωθρο).	X
Εάν η συσκευή λειτουργεί με το σύστημα κυκλοφορίας νερού (προαιρετικό) απενεργοποιημένο, καθαρίστε το φίλτρο και τη βαλβίδα του συστήματος κυκλοφορίας νερού, για να εξασφαλίσετε την ασφαλή λειτουργία του συστήματος κυκλοφορίας νερού και για να αποφύγετε ζημιές.	X
Ελέγξτε την ευκινησία των σφαιριδίων στο στόμιο αναρρόφησης (σε σάρωθρο).		X
Ελέγξτε το σχήμα ψεκασμού των μπεκ ψεκασμού για άρδευση με βούρτσα και στο στόμιο αναρρόφησης. Αν χρειαστεί , καθαρίστε ή αντικαταστήστε τα ακροφύσια (σε σάρωθρα).		X
Ελέγξτε τους εύκαμπτους σωλήνες και τους σφιγκτήρες.		X
Ελέγξτε τους εύκαμπτους σωλήνες ψυκτικού υγρού.	X
Καθαρίστε τα πτερύγια ψύξης του ψυγείου, του ψυγείου λαδιού και του συστήματος κλιματισμού.	X
Ελέγξτε τον τραπεζοειδή ψάντα και την τάση του.	X
Έλεγχος λειτουργίας και ρύθμισης φρένου ακινητοποίησης.	X
Έλεγχος λειτουργίας των πεντάλ X
Έλεγχος φίλτρου αέρα κινητήρα. X
Καθαρισμός γρίλιας ψυγείου. X
Έλεγχος συστήματος κλιματισμού.	X
Έλεγχος διάταξης εξάτμισης. X
Καθαρισμός χώρου φυσητήρα. X*

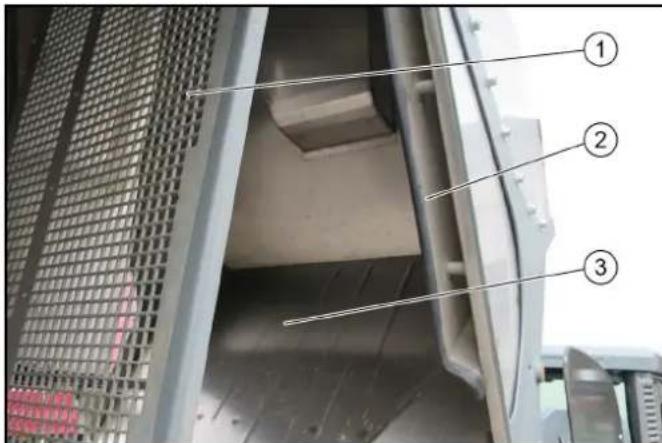

Καθαρισμός κάδου απορριμμάτων και καπακιού.	X*
* για μεγαλύτερη ρύπανση συνεχώς καθημερινά

Σχέδιο λίπανσης οχήματος

	Σημείο λίπανσης	Αριθμός σημείων λίπανσης	Διάστημα λίπανσης
1	Στροφέας και παλινδρομικός κύλινδρος του πρόσθιου αναβατόριου	κάθε 1 • α	ν ά 8 h
2	Αρθρωτό πλαίσιο στο μέσο του σχήματος	2	α ν ά 8 h χωρίς συντήρηση (προαιρετικό)
3	Κύλινδρος διεύθυνσης 2		ανά 8 h χωρίς συντήρηση (προαιρετικό)
4	κάτω έδρανο άρθρωσης 1		ανά 8 h χωρίς συντήρηση (προαιρετικό)
5	Παλινδρομικός κύλινδρος 4		ανά 25 h
6	Ανυψωτική πλατφόρμα 2		ανά 8 h
7	Πεντάλ γκαζιού 1		ανά 100 h
8	Μοχλός μετακίνησης πενιάλ φρένου	1	α ν ά 100 h

ΠΡΟΣΟΧΗ

Βλάβες λειτουργίας

Διατηρείτε τον τραπεζοειδή ιμάντα καθαρό και χωρίς γράσα.

1 Χρησιμολουήστε γράσο πολλαπλών χρήσεων καλής ποιότητας.
2 Λιπάνετε το γρασαδοράκι σύμφωνα με τα διαστήματα λίπανσης (πίνακας) με το γρασαδόρο.

Σχέδιο λίπανσης εργαλείου αναστροφής

	Σημείο λίπανσης Αριθμός	σημείων λίπανσης	Διάστημα λίπανσης
1	Άξονας, ανυψωτικός βραχίονας, κεφαλή σκούπας	κάθε 1 ανά	8 h
2	Άξονας, ανυψωτικός βραχίονας, μπουκάλα	κάθε 1 ανά	8 h
3	Άξονας, ανυψωτικός βραχίονας, έδρανο στρέψης	κάθε 1 ανά	8 h
4	Άξονας, μπουκάλα, έδρανο στρέψης	κάθε 1	ανά 8 h

ΠΡΟΣΟΧΗ

Βλάβες λειτουργίας

Διατηρείτε τον τραπεζοειδή ιμάντα καθαρό και χωρίς γράσα.

1 Χρησιμοποιήστε γράσο πολλαπλών χρήσεων καλής ποιότητας.
2 Λιπάνετε το γρασαδοράκι σύμφωνα με τα διαστήματα λίπανσης (πίνακας) με το γρασαδόρο.

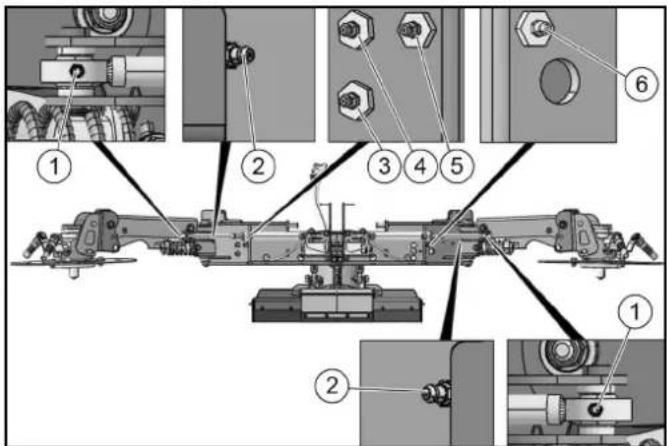

	Σημείο λίπανσης Αριθμός	σημείων λίπανσης	Διάστημα λίπανσης
1	Άξονας, ανυψωτικός βραχίονας, κύλινδρος στρέψης	κάθε 1 ανά 8 h
2	Άξονας, βάση, έδρανο στρέψης	κάθε 1	ανά 8 h
3	Μπουκάλα, στόμιο αναρρόφησης, φορέας	1 ανά 8 h
4	Μπουκάλα, στόμιο αναρρόφησης, βασικό σώμα	1 ανά 8 h
5	Άξονας, βάση, μπουκάλα στρέψης	1	ανά 8 h
6	Άξονας, βάση, μπουκάλα στρέψης	1	ανά 8 h

Προετοιμασία εργασιών συντήρησης

1. Σταθμεύστε το όχημα σε μια επίπεδη επιφάνεια.
2. Απενεργοποιήστε τον αναρροφητήρα.
3. Χαμηλώστε τις πλευρικές σκούπες.
4. Ενεργοποιήστε το φρένο ακινητοποίησης.
5. Ασφαλίστε το όχημα έναντι κύλισης.
   6.Απενεργοποιήστε τη μίζα και αφαιρέστε το κλειδί μίζας.

Εργασίες συντήρησης

Γενικές υποδείξεις ασφαλείας

ΔKINΔYNOΣ

Θανατηφόρος κίνδυνος λόγω ροής κυκλοφορίας

Πριν από εργασίες επισκευής, μετακινήστε το όχημα από την επικίνδυνη περιοχή της ροής κυκλοφορίας.

Ενεργοποιήστε το σύστημα φώτων αλάρμ.

Τοποθετήστε το προειδοποιητικό τρίγωνο.

Φοράτε προειδοποιητική ενδυμασία.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Ο κινητήρας λειτουργεί.

Περιμένετε 5 δευτερόλεπτα μετά από την απενεργοποίηση του κινητήρα.

Παραμένετε οπωσδήποτε μακριά από την περιοχή του μηχανισμού κίνησης σε αυτή τη χρονική περίοδο.

ΔΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών από λανθασμένο καθαρισμό

Ο αρθρωτός σύνδεσμος, τα ελαστικά, οι θυρίδες ψύξης, οι εύκαμπτοι σωλήνες και οι βαλβίδες του υδραυλικού συστήματος, οι στεγανοποιήσεις, τα ηλεκτρικά και ηλεκτρονικά εξαρτήματα δεν επιτρέπεται να καθαρίζονται με συσκευή καθαρισμού υψηλής πίεσης.

Τηρείτε τις εκάστοτε προδιαγραφές ασφαλείας κατά τον καθαρισμό του οχήματος με συσκευή καθαρισμού υψηλής πίεσης.

Μην χρησιμοποιείτε καυστικά απορρυπαντικά.

Πλένετε το όχημα μόνο με απενεργοποιημένο κινητήρα, για την προστασία του φίλτρου αέρα.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Το όχημα μπορεί να κινηθεί ακούσια.

Πάντοτε αφαιρείτε το κλειδί μίζας και αποσυνδέετε την μπαταρία, πριν εκτελέσετε εργασίες συντήρησης και καθαρισμού στο όχημα.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Οι εργασίες συντήρησης στο υδραυλικό σύστημα πρέπει να εκτελούνται μόνο από ειδικά εκπαιδευμένο προσωπικό.

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Ασφαλίζετε πάντα το ανυψωμένο σύστημα ανατροπής.

ΔKINΔYNOΣ

Κίνδυνος τραυματισμού

Κατά τη διάρκεια όλων των εργασιών συντήρησης, ανασηκώστε τελείως τον κάδο απορριμμάτων και χαμηλώστε το σύστημα σκούπας / πρόσθετη συσκευή, για να αποσυμπιεστεί το υδραυλικό σύστημα.

Ο κάδος απορριμμάτων μπορεί να περιστραφεί προς τα κάτω. Πριν από την εργασία κάτω από τον κάδο απορριμμάτων, να τον χαμηλώνετε πάντα τελείως, μέχρι την τελική θέση.

Ο κάδος απορριμμάτων μπορεί να χαμηλώσει ακούσια. Εκτελείτε εργασίες στον στρόβιλο, μόνο όταν ο κάδος έχει ανυψωθεί πλήρως.

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων

Αφήστε τον οδηγό να κρυώσει επαρκώς.

Μην αγγίζετε κανένα καυτό σημείο του υδραυλικού συστήματος, του υδροστατικού κινητήρα λειτουργίας, του κινητήρα καύσης και του συστήματος εξάτμισης.

ΠΡΟΣΟΧΗ

Μόλυνση του περιβάλλοντος

Μην αφήνετε να καταλήξουν στο έδαφος υγρά, όπως λάδι κινητήρα, υδραυλικό λάδι, υγρό φρένων, ντίζελ ή ψυκτικό υγρό. Προστατέψτε το περιβάλλον και απορρίψετε με φιλικό προς το περιβάλλον τρόπο τα υγρά.

Ασφάλιση ανεβασμένου κάδου απορριμμάτων

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Ασφαλίζετε πάντα τον κάδο απορριμμάτων κατά την εργασία με ανυψωμένο κάδο απορριμμάτων.

①Μπουλόνια ασφάλισης

②Κοπίλια ασφάλισης

③ Μέρος φύλαξης για πείρο ασφάλισης μαζί με περόνη ασφάλισης (2x)

④ Θέση ασφάλισης (1x δεξιά, 1x αριστερά)

1. Όταν ο κάδος απορριμμάτων είναι ανυψωμένος, βάλτε τον πείρο και ασφαλίστε τον με την περόνη ασφάλισης (2x).

Ασφαλίστε το σύστημα ανατροπής

④ Υποδοχή για στήριγμα ασφάλισης

1. Υψώστε τελείως το σύστημα ανατροπής.

2. Άνοιγμα του κοχλία ασφάλισης.

3. Αφαιρέστε το στήριγμα ασφάλισης από την υποδοχή.

4. Τοποθετήστε το στήριγμα ασφάλισης.

5. Τοποθετήστε τον κοχλία ασφάλισης.

Υπόδειξη

Η ασφάλεια μπορεί να τοποθετηθεί στην αριστερή και τη δεξιά ράβδο εμβόλου.

Χαμηλώστε το σύστημα ανατροπής

ΠΡΟΣΟΧΗ

Πρόκληση ζημιών στον ελαστικό σωλήνα αναρρόφησης

Κατά το χαμήλωμα του πλαισίου ανατροπής, προσέξτε ώστε ο σωλήνας αναρρόφησης να βρίσκεται στον οδηγό του.

① Εύκαμπτος σωλήνας αναρρόφησης

1. Μετά την αφαίρεση του στηρίγματος ασφάλισης χαμηλώστε το πλαίσιο ανατροπής.

2. Εάν χρειάζεται, σπρώξτε τον ελαστικό σωλήνα αναρρόφησης στην κατεύθυνσή του με το χέρι.

Άνοιγμα πλευρικής επένδυσης

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού

Κίνδυνος εγκαυμάτων από καυτά μέρη του οχήματος.

Πριν από το άνοιγμα της πλευρικής επένδυσης, αφήστε τη συσκευή να κρυώσει επαρκώς.

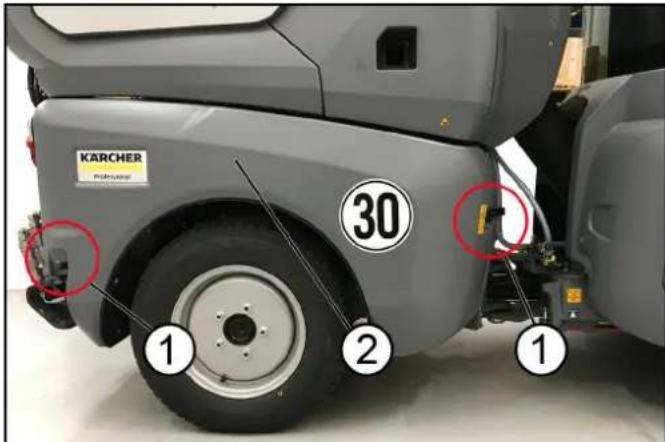

KARCHER 30 1 2 1

(1)Κλιπ ασφάλισης

(2)Πλαϊνή επένδυση

Και στις δύο πλευρές

1. Ανοίξτε τις ασφαλίσεις της πλευρικής επένδυσης.

Δεξιά πλευρά

1. Ανοίξτε την πλευρική επένδυση μπροστά.

Αριστερή πλευρά

1. Τραβήξτε τον κύριο διακόπτη για να ξεκλειδώσετε την αριστερή πλευρική επένδυση.

2. Ανοίξτε την πλευρική επένδυση μπροστά.

Αφαιρέστε / τοποθετήστε την προστατευτική σχάρα ψυγείου

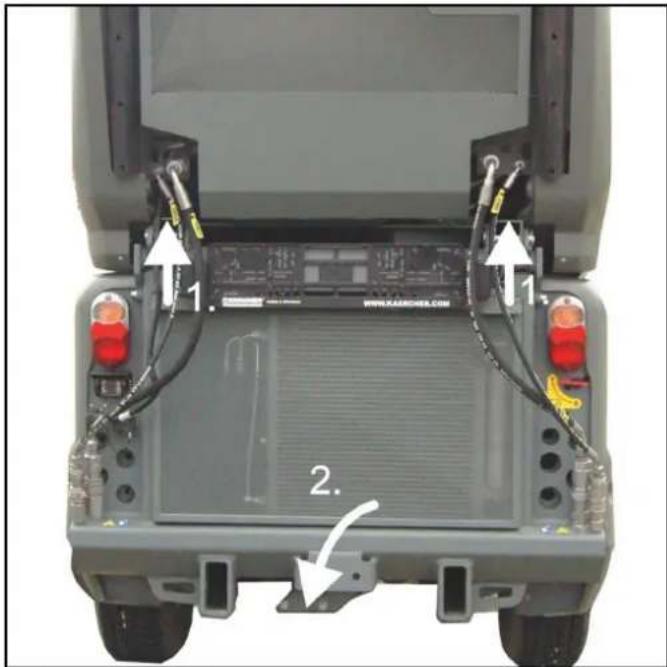

1. 2. WWW.XAROSSEL.COM

1. Ανυψώστε ψηλά την προστατευτική σχάρα ψυγείου.
2. Τραβήξτε το κάτω μέρος.
3. Αφαιρέστε προς τα κάτω την προστατευτική σχάρα ψυγείου.

Οδηγίες εγκατάστασης

Ασφαλίστε στο κάτω μέρος την προστατευτική σχάρα ψυγείου και κλείστε την από το επάνω μέρος.

'Ελεγχος στάθμης ψυκτικού μέσου και συμπλήρωση ψυκτικού μέσου

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαύματος από καυτά δομικά εξαρτήματα

Μην ανοίγετε και μην αγγίζετε το ψυγείο και τα εξαρτήματα του συστήματος ψύξης με καυτό κινητήρα.

ΠΡΟΣΟΧΗ

Υλική ζημιά από λάθος ψυκτικό υγρό

Γεμίζετε με ψυκτικό υγρό μόνο με κρύο κινητήρα.

Χρησιμοποιείτε μείγμα νερού-αντιπαγετικής προστασίας.

Μην ανακατεύετε το αντιψυκτικό μέσο.

Χρησιμοποιείτε μόνο αποσκληρυμένο νερό.

Ψυκτικό υγρό, βλέπε κεφάλαιο.

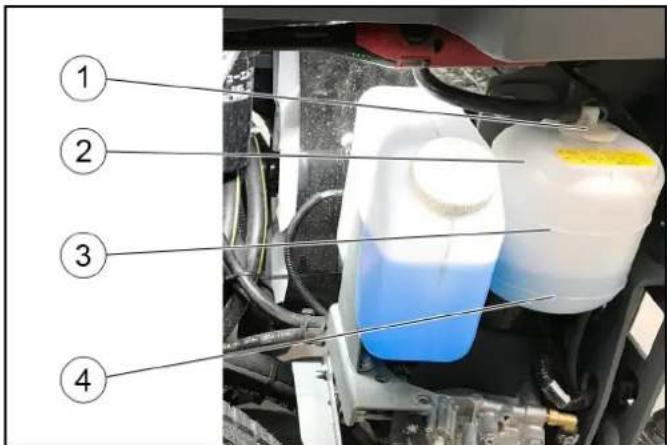

①Καπάκι
②Δοχείο διαστολής
③ Σημάδι μέγιστης στάθμης πλήρωσης
④ Σημάδι ελάχιστης στάθμης πλήρωσης

1. Ελέγχετε τη στάθμη πλήρωσης με κρύο κινητήρα.
2. Αφαιρέστε την αριστερή πλευρική επένδυση.
3. Ελέγξτε τη στάθμη πλήρωσης στο δοχείο διαστολής.

Υπόδειξη

Η σωστή στάθμη ψυκτικού υγρού πρέπει να βρίσκεται μεταξύ του σημαδιού μέγιστης και του σημαδιού ελάχιστης στάθμης.

1. Αν χρειάζεται, συμπληρώστε ψυκτικό υγρό.
2. Ελέγξτε επιπλέον τη στάθμη πλήρωσης στο ψυγείο, βλέπε κεφάλαιο.
3. Αν το δοχείο διαστολής είναι τελείως άδειο, γεμίστε πρώτα το ψυγείο.

'Ελεγχος στάθμης υδραυλικού λαδιού και συμπλήρωση υδραυλικού λαδιού

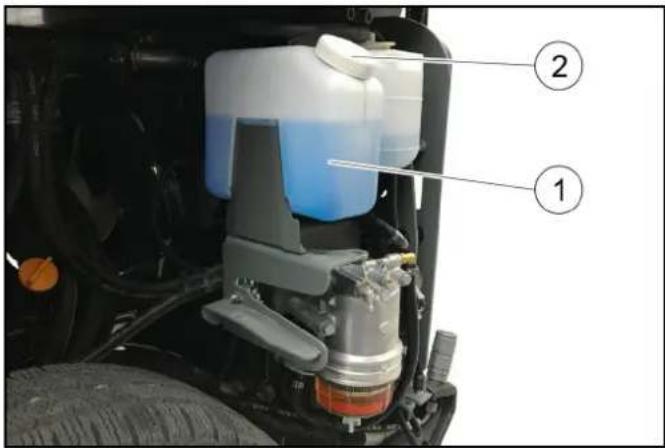

①Υδραυλικό υγρό
② ΕΛΑΧ στάθμη λαδιού
③ ΜΕΓ στάθμη λαδιού

1. Ελέγξτε τη στάθμη του υδραυλικού λαδιού.

Υπόδειξη

Η σωστή στάθμη λαδιού υδραυλικού συστήματος πρέπει να βρίσκεται μεταξύ του σημαδιού μέγιστης και του σημαδιού ελάχιστης στάθμης.

1. Αν χρειάζεται, συμπληρώστε υδραυλικό λάδι.

Υπόδειξη

Το λάδι υδραυλικού συστήματος που λείπει μπορεί να συμπληρωθεί με ένα ειδικό παρελκόμενο, το οποίο συνδέεται στο σύνδεσμο διαρροής του οχήματος. Αν χρειάζεται, ζητήστε τον κωδ. παραγγελίας από την Kärcher ή αναθέστε τη συμπλήρωση στην εξυπηρέτηση πελατών της Kärcher. Είδος υδραυλικού λαδιού: βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά.

Συμπλήρωση ψυκτικού υγρού στο ψυγείο

⚠️ΠΡΟΣΟΧΗ

Κίνδυνος εγκαύματος από καυτά δομικά εξαρτήματα

Μην ανοίγετε και μην αγγίζετε το ψυγείο και τα εξαρτήματα του συστήματος ψύξης με καυτό κινητήρα.

ΠΡΟΣΟΧΗ

Υλική ζημιά από λάθος ψυκτικό υγρό

Γεμίζετε με ψυκτικό υγρό μόνο με κρύο κινητήρα.

Χρησιμοποιείτε μείγμα νερού-αντιπαγετικής προστασίας.

Μην ανακατεύετε το αντιψυκτικό μέσο.

Χρησιμοποιείτε μόνο αποσκληρυμένο νερό.

Ψυκτικό υγρό, βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά.

1. Αφαίρεση κάδου απορριμμάτων, βλ. κεφάλαιο

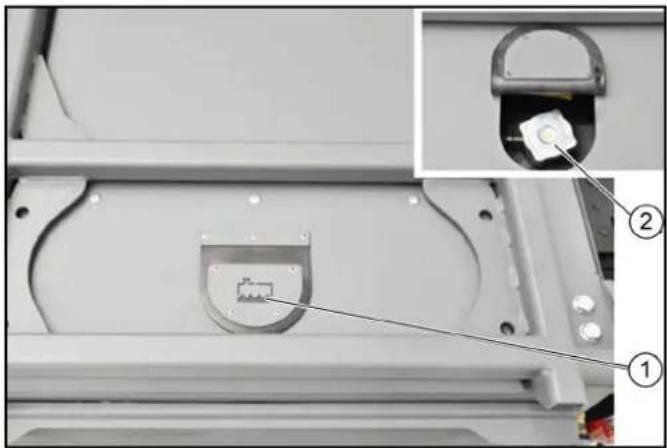

① Κάλυμμα πώματος ψυγείου
②Καπάκι ψυγείου
2. Ανοίξτε το κάλυμμα πώματος ψυγείου.
3. Γυρίστε το καπάκι του ψυγείου κατά μία ασφάλιση και απελευθερώστε την πίεση από το ψυγείο.
4. Όταν το ψυγείο είναι χωρίς πίεση, ξεβιδώστε το πώμα του ψυγείου.
5. Γεμίστε αργά το ψυγείο μέχρι επάνω χωρίς φυσαλίδες.
6. Βιδώστε το πώμα του ψυγείου.
7. Συμπληρώστε ψυκτικό υγρό στο δοχείο διαστολής. Βλέπε κεφάλαιο.
8. Τοποθετήστε πάλι την επένδυση.

Τοποθέτηση/αφαίρεση μπαταρίας

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού

Λαμβάνετε υπόψη τις προδιαγραφές ασφαλείας κατά τη χρήση των μπαταριών.

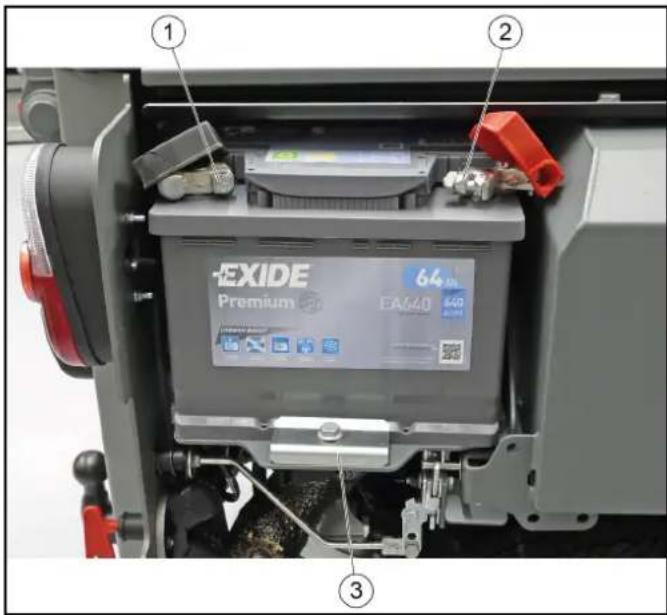

①Αρνητικός πόλος
②Θετικός πόλος
③Βάση στήριξης
1. Τοποθετήστε την μπαταρία στη βάση στήριξης μπαταρίας.
2. Βιδώστε τη βάση στήριξης στο κάτω μέρος της μπαταρίας.
3. Συνδέστε τον ακροδέκτη πόλου (κόκκινο καλώδιο) στο θετικό πόλο (+).
4. Συνδέστε τον ακροδέκτη πόλου (μαύρο καλώδιο) στον αρνητικό πόλο (-).
5. Τοποθετήστε τα καπάκια κάλυψης στους ακροδέκτες πόλων.

ΠΡΟΣΟΧΗ

Κατά την εξαγωγή της μπαταρίας αποσυνδέστε πρώτα τον αρνητικό πόλο.

Ελέγξε ταν οι πόλοι της μπαταρίας και οι ακροδέκτες πόλων προστατεύονται με επαρκή ποσότητα γράσου προστασίας πόλων.

Φόρτιση μπαταρίας

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

Φορτίζετε την μπαταρία μόνο με κατάλληλο φορτιστή.

Κατά τη χρήση των μπαταριών λαμβάνετε υπόψη τους κανονισμούς ασφαλείας.

Τηρείτε τις οδηγίες χρήσης του κατασκευαστή του φορτιστή.

1. Αποσυνδέστε τον αρνητικό πόλο της μπαταρίας.
2. Συνδέστε τον φορτιστή στην μπαταρία.
3. Συνδέστε το φις ρεύματος και ενεργοποιήστε τον φορτιστή.
4. Φορτίστε την μπαταρία με το χαμηλότερο δυνατό ρεύμα φόρτισης.
5. Μετά τη φόρτιση αποσυνδέστε πρώτα τον φορτιστή από την πρίζα και στη συνέχεια από την μπαταρία.
6. Επανασυνδέστε την μπαταρία.

Καθαρισμός / αλλαγή φίλτρου αέρα

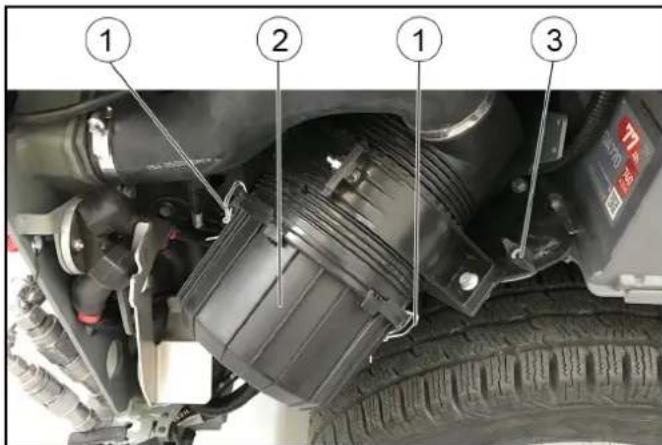

①Ασφάλιση
② Περίβλημα φίλτρου αέρα
③Πεταλούδα

1. Αφαιρέστε το δεξιό κάλυμμα του κινητήρα.
2. Ανοίξτε την πεταλούδα περίπου 2 περιστροφές
3. Στρέψτε ολόκληρη τη μονάδα φίλτρου αέρα προς τα έξω μέχρι το τέρμα.
4. Βιδώστε σφιχτά την πεταλούδα.
5. Ανοίξτε τις ασφάλειες (2x) στο περίβλημα του φίλτρου αέρα.
6. Αφαιρέστε το περίβλημα του φίλτρου αέρα.

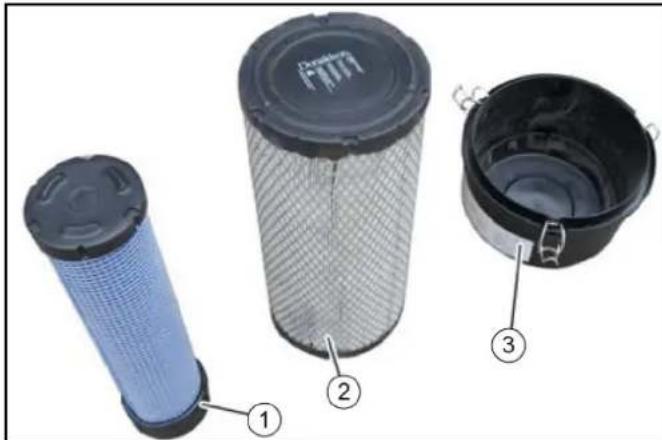

① Περίβλημα φίλτρου αέρα

②Φύσιγγα φίλτρου

③Φύσιγγα ασφαλείας

1. Αφαιρέστε τη φύσιγγα φίλτρου και τη φύσιγγα ασφαλείας.
2. Καθαρίστε εσωτερικά όλο το περίβλημα φίλτρου αέρα.
3. Χτυπήστε τη φύσιγγα του φίλτρου σε μια σκληρή επιφάνεια για να καθαριστεί.

Μην φυσήξτε τη φύσιγγα του φίλτρου με πεπιεσμένο αέρα.

10.Αντικαταστήστε τη φύσιγγα ασφαλείας με καινούργια. Μην επαναχρησιμοποιήσετε την παλιά φύσιγγα ασφαλείας.
11.Ελέγξε τη φύσιγγα του φίλτρου και την επιφάνεια στεγανοποίησης ως προς καθαριότητα και ακεραιότητα. Αντικαταστήστε τη φύσιγγα φίλτρου με καινούργια, αν είναι πολύ λερωμένη ή έχει ζημιές.
12.Μετά την τοποθέτηση στρέψτε τη μονάδα του φίλτρου αέρα προς τα μέσα και σφίξτε με την πεταλούδα.

Αντικατάσταση φίλτρου σκόνης της καμπίνας εξωτερικά

Φίλτρο λεπτόκοκκων ρύπων κατηγορία φίλτρου F8 (διαθέσιμο προαιρετικά)

1. Ξεβιδώστε 6 βίδες από το κάλυμμα.
2. Αφαιρέστε το κάλυμμα.
3. Αφαιρέστε το φίλτρο σκόνης.
4. Αν το φίλτρο σκόνης είναι ελαφρώς βρώμικο, φυσήξτε το με πεπιεσμένο αέρα (μειωμένης πίεσης). Αν το φίλτρο σκόνης είναι πολύ βρώμικο, αντικαταστήστε το.
5. Τοποθετήστε καινούργιο ή καθαρισμένο φίλτρο.

Αλλάξτε το φίλτρο σκόνης στο εσωτερικό της καμπίνας

①Κάθισμα οδηγού
②Φίλτρο σκόνης
③Κάθισμα συνοδηγού

1. Σπρώξτε προς τα εμπρός τα δυο καθίσματα.
2. Αφαιρέστε το φίλτρο σκόνης.
3. Ελέγξτε / καθαρίστε το φίλτρο σκόνης, αν χρειαστεί, αλλάξτε το.

Οδηγίες εγκατάστασης

Κατά την εκ νέου τοποθέτηση, δώστε βάση στη θέση τοποθέτησης.

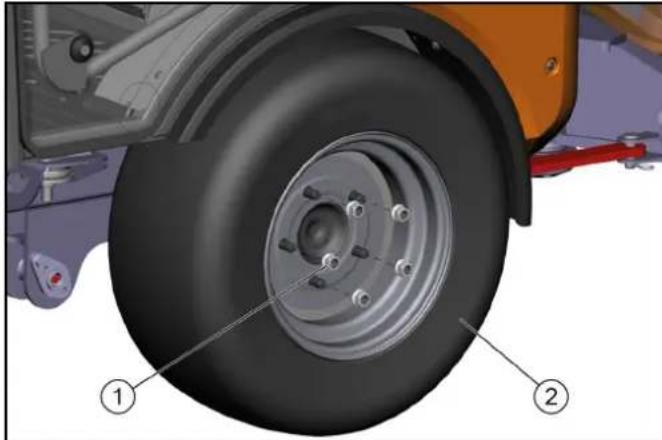

Αντικατάσταση τροχού

ΔKINΔYNOΣ

Θανατηφόρος κίνδυνος λόγω ροής κυκλοφορίας

Πριν από εργασίες επισκευής, μετακινήστε το όχημα από την επικίνδυνη περιοχή της ροής κυκλοφορίας.

Ενεργοποιήστε το σύστημα φώτων αλάρμ.

Τοποθετήστε το προειδοποιητικό τρίγωνο.

Φοράτε προειδοποιητική ενδυμασία.

Υπόδειξη

Χρησιμοποιήστε κατάλληλο γρύλο εμπορίου.

1. Σταθμεύστε το όχημα σε μια επίπεδη επιφάνεια με σταθερό υπέδαφος.

2. Ενεργοποιήστε το φρένο ακινητοποίησης και επιπλέον ασφαλίστε το όχημα έναντι κύλισης.

3. Ασφαλίστε τον αρθρωτό σύνδεσμο.

4. Αφαιρέστε το κλειδί μίζας.

5. Λύστε τα παξιμάδια τροχού με κατάλληλο εργαλείο κατά περ. 1 περιστροφή.

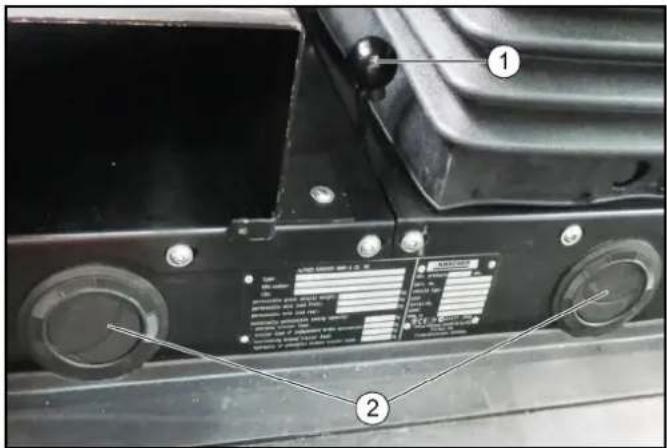

6. Τοποθετήστε το γρύλο στο κατάλληλο σημείο στήριξης του μπροστινού ή του πίσω τροχού και ανυψώστε το όχημα.

7. Στηρίξτε επιπλέον το όχημα με βάσεις υποστήριξης.

8. Ξεβιδώστε τα παξιμάδια του τροχού.

9. Αφαιρέστε τον τροχό.

10. Τοποθετήστε τον καινούριο τροχό και βιδώστε πλήρως τα παξιμάδια του τροχού και σφίξτε σταυρωτά.

11. Σφίξτε τα παξιμάδια τροχού με ροπή στρέψης 180 Nm.

Πλήρωση δεξαμενής νερού

② Σύμβολο για τη θέση «πλήρωση» του μοχλού

③ Σύμβολο για τη θέση «κλειστός» του μοχλού

④Μοχλός αλλαγής

⑤ Ένδειξη στάθμης πλήρωσης

1. Ανοίξτε το πώμα του στομίου πλήρωσης.

2. Μοχλός αλλαγής στη θέση «πλήρωση».

3. Τοποθετήστε τον σωλήνα προσαγωγής νερού στο στόμιο πλήρωσης.

4. Γεμίστε τη δεξαμενή νερού.

Υπόδειξη

Για την αποφυγή επαναρρόφησης, ο ελαστικός σωλήνας νερού δεν πρέπει να χρησιμοποιείται για την πλήρωση της δεξαμενής νερού.

1. Κλείστε την παροχή νερού.

2. Αφαιρέστε τον σωλήνα προσαγωγής νερού.

3. Κλείστε το πώμα του στομίου πλήρωσης.

4. Μοχλός αλλαγής στη θέση «κλειστός».

Πλήρωση δοχείου νερού πλύσης

① Δοχείο νερού πλύσης

②Καπάκι

③ Ένδειξη στάθμης πλήρωσης της δεξαμενής υδραυλικού λαδιού

Υπόδειξη

Τηρείτε τις οδηγίες του κατασκευαστή για το υγρό πλύσης και αντιψυκτικό μέσο.

1. Ανυψώστε το πρόσθετο πλαίσιο.

2. Αποσυνδέστε και αφαιρέστε την πλευρική επένδυση.

3. Γεμίστε με υγρό πλύσης.

a Σε περίπτωση αναμενόμενου παγετού προσθέστε επιπλέον αντιψυκτικό μέσο.

1. Κλείστε το καπάκι του δοχείου νερού πλύσης.

2. Τοποθετήστε ξανά την πλευρική επένδυση.

Ελεγχος στάθμης λαδιού κινητήρα

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων

Μην αγγίζετε καυτές επιφάνειες όπως εξαρτήματα κινητήρων και κιβωτίων ταχυτήτων.

① Δείκτης στάθμης λαδιού

②Κάλυμμα

1. Σταθμεύστε το όχημα σε μια επίπεδη επιφάνεια.

2.Αφαιρέστε το κάλυμμα.

1. Τραβήξτε έξω τη ράβδο μέτρησης στάθμης λαδιού.

2. Καθαρίστε τη ράβδο μέτρησης στάθμης λαδιού και εισάγετέ την.

3. Τραβήξτε έξω τη ράβδο μέτρησης στάθμης λαδιού.

4. Διαβάστε τη στάθμη λαδιού με τη βοήθεια του δείκτη λαδιού. Η στάθμη λαδιού πρέπει να βρίσκεται μεταξύ της σήμανσης «MIN» και «MAX». Αν η στάθμη λαδιού βρίσκεται κάτω από το σημάδι ελάχιστης στάθμης «MIN», συμπληρώστε λάδι κινητήρα.

Συμπλήρωση λαδιού κινητήρα

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων

Μην αγγίζετε καυτές επιφάνειες όπως εξαρτήματα κινητήρων και κιβωτίων ταχυτήτων.

ΔΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών

Μια πολύ υψηλή στάθμη λαδιού οδηγεί σε ζημιές στον κινητήρα. Αδειάστε το λάδι, όταν η στάθμη λαδιού υπερβεί το ανώτερο σημάδι στον δείκτη στάθμης λαδιού, μέχρι να επιτευχθεί η σωστή στάθμη λαδιού.

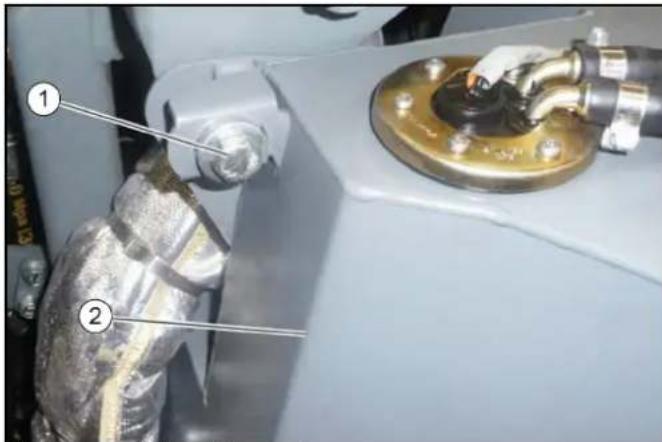

(1)Στήριγμα δεξαμενής καυσίμου

(2)Δεξαμενή καυσίμου

1. Αφαιρέστε το αριστερό κάλυμμα του κινητήρα.

2. Ξεβιδώστε τη βίδα του στηρίγματος της δεξαμενής καυσίμου και στρέψτε τη δεξαμενή καυσίμου προς τα έξω.

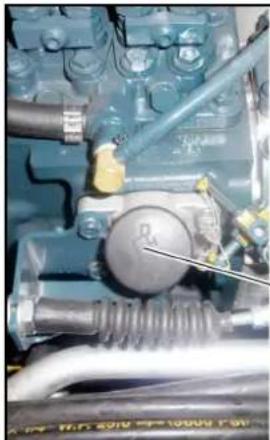

(1)Πώμα πλήρωσης
(2)Πώμα πλήρωσης MC 130 advanced plus
3. Έλεγχος στάθμης λαδιού κινητήρα, βλέπε κεφάλαιο .
4. Ανοίξτε το πώμα πλήρωσης.
5. Συμπληρώστε λάδι κινητήρα.

Προδιαγραφές για το λάδι κινητήρα, βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά.

6.Μην γεμίζετε τον κινητήρα πάνω από την ένδειξη «MAX».
7. Κλείστε το πώμα πλήρωσης.
8. Ελέγξτε ξανά τη στάθμη λαδιού κινητήρα μετά από 5 λεπτά. Αν χρειάζεται, συμπληρώστε λάδι κινητήρα.

Αλλάξτε το φίλτρο λαδιού κινητήρα

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος εγκαυμάτων

Αφήστε το όχημα να κρυώσει αρκετά, για να αλλάξει το λάδι κινητήρα και το φίλτρο λαδιού κινητήρα.

Υπόδειξη

Η εκροή του λαδιού κινητήρα είναι ευκολότερη όταν ο κινητήρας είναι ζεστός.

1. Απενεργοποιήστε τον κινητήρα.

2. Ενσωματώστε ένα δοχείο συλλογής (τουλάχιστον 10 λίτρα λάδι).

3. Ξεβιδώστε τη βίδα εκροής λαδιού.
4. Ξεβιδώστε το πώμα πλήρωσης.
5. Αδειάστε το λάδι.
6. Ξεβιδώστε το φίλτρο λαδιού.
7. Καθαρίστε την υποδοχή και τις στεγανοποιητικές επιφάνειες.
8. Επαλείψτε με λάδι τη φλάντζα του νέου φίλτρου λαδιού.
9. Βιδώστε το φίλτρο λαδιού και σφίξτε με το χέρι.
   10.Βιδώστε τη βίδα εκροής λαδιού (ροπή σύσφιξης 60 Nm).
   11.Γεμίστε με λάδι κινητήρα.
   12.Κλείστε ερμητικά το πώμα πλήρωσης.
   13.Αφήστε τον κινητήρα να λειτουργήσει για 30 δευτερόλεπτα.
   14.Περιμένετε 5 λεπτά.
   15.Ελέγξτε τη στάθμη λαδιού.

Οδηγίες εγκατάστασης

Ανανεώστε τις στεγανοποιήσεις.

Ελέγξτε τη στεγανότητα.

Εξαέρωση του συστήματος καύσιμου

Το σύστημα καυσίμου πρέπει να εξαερώνεται, όταν αδειάζει η δεξαμενή ή αλλάζει το φίλτρο καυσίμου.

1. Γεμίστε τη δεξαμενή καυσίμου.
2. Τοποθετήστε το κλειδί μίζας στη θέση 1.

Μετά από 2-5 λεπτά, η αντλία ακούγεται πιο χαμηλά.

Αλλαγή πλαϊνής σκούπας

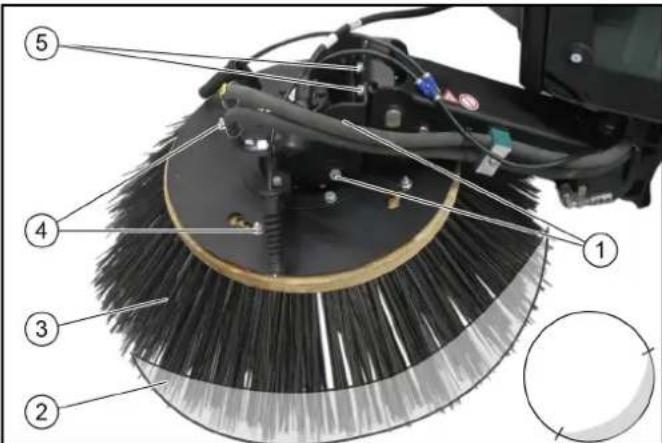

①Πλαϊνές βίδες
②Επιφάνεια σάρωσης
③Πλαϊνή σκούπα
④Παξιμάδια (4x)
⑤Πίσω βίδες

1. Ανυψώστε τις πλευρικές σκούπες.
2. Λύστε τα παξιμάδια.
3. Αφαιρέστε την πλευρική σκούπα.
4. Τοποθετήστε την καινούργια πλευρική σκούπα και βιδώστε την.

Ρύθμιση επιφάνειας σάρωσης

Ρυθμίστε την επιφάνεια σάρωσης πάνω από τις πίσω και πλευρικές βίδες ανάλογα με το σχήμα.

Ξεπλύνετε το σύστημα κυκλοφορίας νερού (προαιρετικά)

1. Διαχωρίστε τη σύζευξη εύκαμπτου σωλήνα του συστήματος κυκλοφορίας νερού.
2. Συνδέστε τον σωλήνα προσαγωγής νερού με το σύστημα κυκλοφορίας νερού και ξεπλύνετε.
3. Ρυθμίστε τον διακόπτη άρδευσης στο σύστημα κυκλοφορίας νερού

Το άκρο του σωλήνα αναρρόφησης ξεπλύνεται καλύτερα.

Αδειάστε το δοχείο νερού

1. Ανοίξτε τη βαλβίδα στον εύκαμπτο σωλήνα αποστράγγισης (στα αριστερά κάτω από τον κάδο).
2. Αφήστε το νερό να τρέξει έξω.

Καθαρισμός

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Ασφαλίζετε πάντα το ανυψωμένο σύστημα ανατροπής.

1. Σταθμεύστε το όχημα σε μια επίπεδη επιφάνεια.
2. Απενεργοποιήστε τη μίζα και αφαιρέστε το κλειδί μίζας.
3. Ενεργοποιήστε το φρένο ακινητοποίησης.
4. Απενεργοποιήστε το γενικό διακόπτη.

Καθαρισμός οχήματος

Καθαρίζετε το όχημα καθημερινά μετά το τέλος της εργασίας.

ΔΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών από λανθασμένο καθαρισμό

Ο αρθρωτός σύνδεσμος, τα ελαστικά, οι θυρίδες ψύξης, οι εύκαμπτοι σωλήνες και οι βαλβίδες του υδραυλικού συστήματος, οι στεγανοποιήσεις, τα ηλεκτρικά και ηλεκτρονικά εξαρτήματα δεν επιτρέπεται να καθαρίζονται με συσκευή καθαρισμού υψηλής πίεσης.

Τηρείτε τις εκάστοτε προδιαγραφές ασφαλείας κατά τον καθαρισμό του οχήματος με συσκευή καθαρισμού υψηλής πίεσης. Μην χρησιμοποιείτε καυστικά απορρυπαντικά.

Πλένετε το όχημα μόνο με απενεργοποιημένο κινητήρα, για την προστασία του φίλτρου αέρα.

1. Για να αποτρέψετε τον κίνδυνο πυρκαγιάς, ελέγξτε το όχημα για έξοδο λαδιού ή καυσίμου. Αναθέστε τη διόρθωση διαρροών στην εξυπηρέτηση πελατών.
2. Για να αποτρέψετε τον κίνδυνο πυρκαγιάς, καθαρίστε τον κινητήρα, το σιγαστήρα, την μπαταρία και τη δεξαμενή καυσίμου από κατάλοιπα φυτών και λάδι.
3. Αν χρειάζεται, καθαρίστε με βούρτσα, πεπιεσμένο αέρα ή χαμηλή πίεση νερού.
4. Καθαρίστε το λασπωτήρα των τροχών.

Καθαρισμός μονάδας ψυγείου

1. Αφαιρέστε την προστατευτική σχάρα ψυγείου, βλ. κεφάλαιο Αφαιρέστε / τοποθετήστε την προστατευτική σχάρα ψυγείου.
2. Απομακρύνετε τις χονδρόκοκκες ακαθαρσίες από το ψυγείο κινητήρα, το ψυγείο συστήματος κλιματισμού και το ψυγείο καυσίμου με το χέρι.
3. Καθαρίστε το ψυγείο κινητήρα, το ψυγείο συστήματος κλιματισμού και το ψυγείο καυσίμου με μια μαλακή βούρτσα, πεπιεσμένο αέρα (το πολύ 5 bar) ή χαμηλή πίεση νερού.

Καθαρισμός κάδου απορριμμάτων και καπακιού

Ο κάδος απορριμμάτων είναι άδειος.

② Σήτα ακάθαρτου νερού

③Δοχείο απορριμμάτων

1. Ανυψώστε το δοχείο απορριμμάτων.
2. Αφαιρέστε τους πείρους ασφάλισης του πλέγματος σκέδασης.
3. Καθαρίστε τον κάδο απορριμμάτων και το καπάκι με ριπή νερού.
4. Καθαρίστε την περιοχή κάτω από τη σήτα ακάθαρτου νερού με πίδακα νερού.

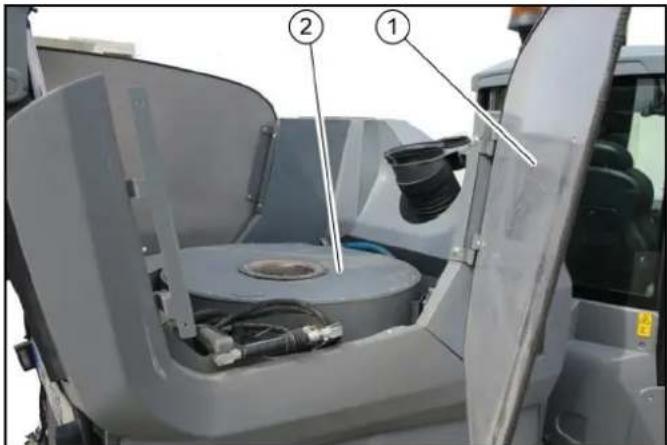

Καθαρισμός φυσητήρα

Ο κάδος απορριμμάτων πρέπει να είναι ανυψωμένος.

1. Ασφαλίστε τον κάδο απορριμμάτων.
2. Τραβήξτε προς τα έξω το πλευρικό κάλυμμα.
3. Απομακρύνετε την ακαθαρσία από το πλέγμα φυσητήρα και καθαρίστε με ένα υγρό πανί.

Καθαρισμός συστήματος υποπίεσης

Κάδος απορριμμάτων άδειος.

Ο κινητήρας λειτουργεί.

ΠΡΟΣΟΧΗ

Υλική ζημιά από ακάθαρτο σύστημα υποπίεσης

Ένα ακάθαρτο σύστημα υποπίεσης μπορεί να οδηγήσει σε ακανόνιστη λειτουργία του φυσητήρα και σε δονήσεις στο όχημα. Ελέγχετε το σύστημα υποπίεσης καθημερινά για ρύπανση και, αν χρειάζεται, καθαρίζετέ το.

1. Ενεργοποιήστε το δυναμοδότη.
2. Ρυθμίστε τον αριθμό στροφών κινητήρα στις 2200 σ.α.λ.
3. Ενεργοποιήστε το φυσητήρα.
4. Ψεκάστε με έναν εύκαμπτο σωλήνα νερού καθαρό νερό στην περιοχή του στομίου αναρρόφησης. Το νερό συλλέγεται στον κάδο απορριμμάτων. Η διαδικασία καθαρισμού ολοκληρώνεται όταν εξέλθει καθαρό νερό από το διαχυτή.
5. Αδειάστε τον κάδο απορριμμάτων.
6. Αφήστε το φυσητήρα να λειτουργήσει για να στεγνώσετε τον κάδο απορριμμάτων. Αν παρά τον καλό καθαρισμό εξακολουθήσουν οι δονήσεις (λόγω ακανόνιστης λειτουργίας του αναρροφητήρα), επικοινωνήστε με την εξυπηρέτηση πελατών.

Καθαρίστε το φίλτρο νερού

1. Ανυψώστε το δοχείο απορριμμάτων.
2. Ανοίξτε την πινακίδα στα αριστερά.
3. Ξεκλειδώστε το φίλτρο νερού και αφαιρέστε το από τη θήκη.
4. Ξεβιδώστε το περίβλημα φίλτρου.
5. Καθαρισμός φίλτρου νερού.
6. Τοποθέτηση φίλτρου.
7. Ελέγξτε τη σωστή θέση.
8. Βιδώστε σφιχτά το περίβλημα φίλτρου.
9. Τοποθετήστε το φίλτρο νερού στη θήκη και ασφαλίστε το.
   10.Κλείσε την πινακίδα στα αριστερά.
   11.Χαμηλώστε το δοχείο απορριμμάτων.

Καθαρίστε το μπεκ ψεκασμού

Υπόδειξη

Το μπεκ ψεκασμού βρίσκεται στην πλευρική σκούπα και στο στόμιο αναρρόφησης.

1. Αφαιρέστε το μπεκ ψεκασμού.
2. Καθαρίστε το μπεκ ψεκασμού με βούρτσα / πεπιεσμένο αέρα.
3. Τοποθετήστε το μπεκ ψεκασμού.

Καθαρίστε τη βαλβίδα νερού ανακύκλωσης

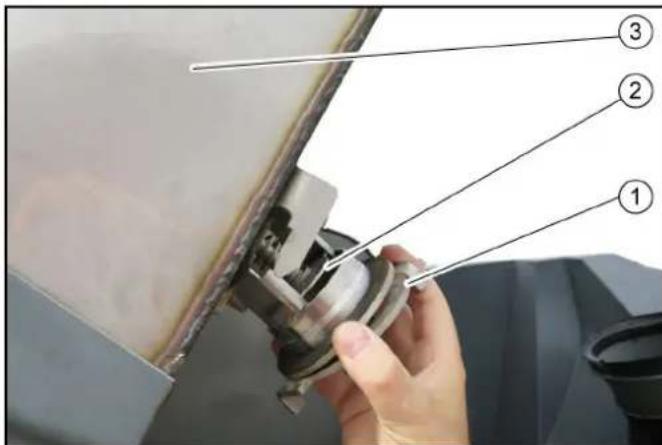

①Ζεύξη μπαγιονέτας
② Βαλβίδα νερού ανακύκλωσης
③Κάδος απορριμμάτων

1. Αδειάστε τον κάδο απορριμμάτων.
2. Ανυψώστε τον κάδο απορριμμάτων.
3. Ανοίξτε τη ζεύξη μπαγιονέτας.
4. Αφαιρέστε τη βαλβίδα.
5. Καθαρίστε τη βαλβίδα κάτω από τρεχούμενο νερό.
6. Τοποθετήστε τη βαλβίδα.
7. Κλείστε τη ζεύξη μπαγιονέτας.

Ασφάλειες

Οι ασφάλειες βρίσκονται πίσω από το κάθισμα του οδηγού, πίσω από κάλυμμα.

1. Ανοίξτε το κάλυμμα.
2. Ανανεώστε τις ελαττωματικές ασφάλειες.

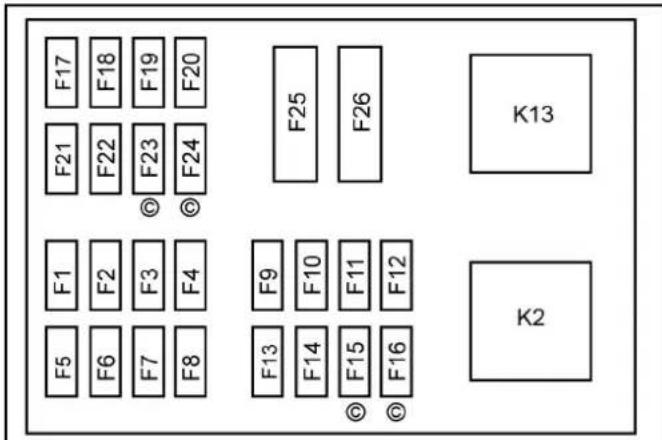

F17 F18 F19 F20 F21 F22 F23 F24 F25 F26 K13 F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15 F16 © © © K2

Υπόδειξη

Χρησιμοποιήστε μόνο ασφάλειες ίδιων Amper.

Ασφάλεια Λειτουργία Α
F1 Βαλβίδα καυσίμουΧειριστήριο CR*		30
F2 Χειριστήριο ΒΟΔΑΣ, οθόνη 5
F3 Φωτισμός περιορισμούΕσωτερικός φωτισμός		10
F4	Αντλία ψεκασμού	7,5
F5	Σύστημα φώτων αλάρμ	15
F6	Πίσω φώτα ομίχλης	5
F7	Φώτα περιορισμού, αριστερά	5
F8	Φώτα περιορισμού, δεξιά	5
F9 ΥαλοκαθαριστήρεςΑναστολέας διαφορικού		10
F10	ΡαδιόφωνοΣυσκευή καθαρισμού υψηλής πίεσης	7,5
F11	Δείκτης κατεύθυνσης οδήγησης	10
F12	Περιστρεφόμενος φάρος	10
F13	Αντλία οχήματος, οθόνη	7,5
F14	Κινητήρας	5
F15	Βαλβίδα επιστροφής καυσαερίων CR*	5
F16	Αισθητήρας ποσότητας αέρα CR*	5
F17	Μπροστινός προβολέας	15
F18	Προβολέας εργασίας	15
F19	Αερισμός καμπίνας	15
F20	Θέρμανση καθίσματοςΘέρμανση καθρέφτη	15
F21	Προαιρετικός εξοπλισμός καμπίναςΚουμπωτή σύνδεση εμπρός, πρόσθετη συσκευή	15
F22	Συμπιεστής καθίσματοςΚουμπωτή σύνδεση πίσω, διανομέας	30
F23	Διακόπτης εκκίνησης (κλειδί μίζας)	5
F24	Θέρμανση παρμπρίζ	30
F25	Προπυράκτωση	40
F26	Χειριστήριο ΒΟΔΑΣ	30
F31	Κεντρική ασφάλεια στον κινητήρα	70

* CR = Κινητήρας Common-Rail (MC 130 Advanced plus)

Αποθήκευση

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς

Προσέξτε το βάρος του μηχανήματος.

1. Σταθμεύστε το όχημα σε προστατευμένο, επίπεδο και στεγνό μέρος, αφήστε το γενικό διακόπτη ενεργοποιημένο.
2. Αλλάξτε το λάδι κινητήρα και το φίλτρο λαδιού κινητήρα.
3. Σε περίπτωση αναμενόμενου παγετού ελέγξτε ότι υπάρχει αρκετό αντιψυκτικό μέσο στο ψυκτικό υγρό.
4. Αδειάστε το δοχείο νερού και το σύστημα αγωγών.
5. Αν υπάρχει σύστημα ανακύκλωσης (προαιρετικό) αδειάστε το νερό από τον κάδο απορριμμάτων.
   6.Απενεργοποιήστε το γενικό διακόπτη.
6. Καθαρίστε το όχημα εσωτερικά και εξωτερικά.
7. Τακάρετε το όχημα σε αποθήκευση για χρονικό διάστημα πάνω από ένα μήνα.
8. Αποσυνδέστε την μπαταρία.

Αντιμετώπιση βλαβών

Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντιμετωπίσετε μόνοι σας απλές βλάβες.

Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας

Πριν από κάθε εργασία φροντίδας και συντήρησης απενεργοποιείτε το όχημα και αφαιρείτε το κλειδί. Οι εργασίες επισκευής και οι εργασίες στα ηλεκτρικά εξαρτήματα πρέπει να διεξάγονται μόνο από το εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

Βλάβες στο όχημα

Σφάλμα Αντιμετώπιση
Το όχημα δεν μπορεί να τεθεί σε λειτουργία	● Ελέγξτε / φορτίστε την μπαταρία.● Ενεργοποιήστε το γενικό διακόπτη.● Καθίστε στο κάθισμα οδηγού (διακόπτης επαφής καθίσματος ενεργοποιείται).● Μοχλός κατεύθυνσης οδήγησης στη θέση ΝΕΚΡΑ - μεσαία θέση.● Προσθέστε καύσιμο, εξαερώστε το σύστημα καυσίμου.● Ελέγξτε, καθαρίστε και/ή αντικαταστήστε το φίλτρο καυσίμου.● Ελέγξταις συνδέσεις καυσίμου και τους αγωγούς.● Ενημερώστε το εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.
Ο κινητήρας λειτουργεί ακανόνιστα	● Καθαρίστε / αντικαταστήστε το φίλτρο αέρα.● Ελέγξτε, καθαρίστε και/ή αντικαταστήστε το φίλτρο καυσίμου.● Προσθέστε καύσιμο, εξαερώστε το σύστημα καυσίμου.● Ελέγξτε τις συνδέσεις καυσίμου και τους αγωγούς.● Ενημερώστε το εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.
Ο κινητήρας λει τουργεί αλλά η συσκευή δεν κινείται ή κινείται μόνο πολύ αργά	● Λύστε το φρένο ακινητοποίησης.● Ελέγξτε τη θέση του μοχλού απασφάλισης.● Αναθέστε το εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών να ελέγξει τη στάθμη λαδιού για το υδραυλικό σύστημα οδήγησης.● Σε θερμοκρασίες υπό το μηδέν και κρύο υδραυλικό λάδι: Αφήστε τη συσκευή να λειτουργήσει για τουλάχιστον 3 λεπτά για να ζεσταθεί.
Ο κινητήρας δεν απενεργοποιείται (γενικός διακόπτης στο 0)	● Κλείστε τη βάνα καυσίμου στο φίλτρο καυσίμου.● Αποσυνδέστε την αντλία τροφοδοσίας καυσίμου.● Σε περίπτωση επαναλαμβανόμενης εμφάνισης, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.
Σκόνη κατά το σκούπισμα / ανεπαρκής αναρροφητική ισχύς	● Αδειάστε το δοχείο απορριμμάτων.● Ενεργοποιήστε τον αναρροφητήρα.● Ελέγξτε τον εύκαμπτο σωλήνα στον αναρροφητήρα.● Ελέγξτε / αντικαταστήστε τις στεγανοποιήσεις:a Μανσέτα στεγανοποίησης αναρροφητήρα.b Στεγανοποίηση πλαισίου φίλτρου.c Στεγανοποιήσεις δοχείου απορριμμάτων.● Ελέγξτε / καθαρίστε / αντικαταστήστε το φίλτρο σκόνης.a Ελέγξτε τη σωστή εφαρμογή του φίλτρου σκόνης.b Καθαρίζετε το φίλτρο σκόνης όταν είναι λιγο λερωμένο.c Σε περίπτωση φθοράς ή έντονων ρύπων το φίλτρο σκόνης πρέπει να αλλαχτεί.● Ελέγξτε για φθορά, ρυθμίστε ή αντικαταστήστε τις στεγανοποιητικές λωρίδες.
Η απόδοση σάρωσης δεν είναι ικανοποιητική	● Ελέγξτε την κυλινδρική βούρτσα και την πλευρική σκούπα για φθορά, αν χρειάζεται αντικαταστήστε τις.● Ελέγξτε τις λωρίδες στεγανοποίησης για φθορά, εν ανάγκη ρυθμίστε ή αντικαταστήστε τις.● Ελέγξτε τη λειτουργία του κλαπτέτου χονδρόκοκκων ρύπων.● Ελέγξτε τη σωστή έδραση των μισών της κυλινδρικής βούρτσας.● Ελέγξτε τη στάθμη πλήρωσης της δεξαμενής λαδιού υδραυλικού συστήματος.● Ελέγξτε τη στεγανότητα του υδραυλικού συστήματος.
Η ενεργοποίηση πλευρικής σκούπας δεν λειτουργεί	● Επικοινωνήστε με την εξυπηρέτηση πελατών.
Οι πλευρικές σκούπες δεν περιστρέφονται	● Ελέγξτε τη στάθμη πλήρωσης της δεξαμενής λαδιού υδραυλικού συστήματος.● Ελέγξτε τη στεγανότητα του υδραυλικοώ συστήματος.● Ελέγξτε τις πλευρικές σκούπες για τυλιγμένες ταινίες.
Η εκκένωση του δοχείου απορριμμάτων δεν λειτουργεί	● Επικοινωνήστε με την εξυπηρέτηση πελατών.

Υπόδειξη

Για όλες τις βλάβες που δεν παρατίθενται εδώ επικοινωνήστε με

το τμήμα εξυπηρέτησης πελατών (σέρβις)!

Μηνύματα σφάλματος στην ένδειξη συμβόλου

Σφάλμα Αιτία Αντιμετώπιση
	Πολύ υψηλή θερμοκρασία ψυκτικού υγρού.	● Απενεργοποιήστε τον κινητήρα.● Καθαρίστε το ψυγείο (βλ. κεφάλαιο "Καθαρισμός ψυγείου").● Ελέγξτε τη στάθμη του ψυκτικού υγρού στον κινητήρα, αν χρειάζεται συμπληρώστε.● Αν δεν σβήσει η προειδοποιητική λυχνία μέσα σε 5 λεπτά:a Απενεργοποιήστε τον κινητήραb Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών
	Πολύ υψηλή θερμοκρασία υδραυλικού λαδιού.	● Λειτουργήστε τον κινητήρα στο ρελαντί έως ότου σβήσει η προειδοποιητική λυχνία.
	Πολύ χαμηλή θερμοκρασία υδραυλικού λαδιού.	● Λειτουργήστε τον κινητήρα προσεκτικά για να ζεσταθεί, έως ότου σβήσει η προειδοποιητική λυχνία.
	Πολύ υψηλή πίεση λαδιού κινητήρα.	● Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών.
	Φρένο ακινητοποίησης ενεργό.	● Λύστε το φρένο ακινητοποίησης.
	Χαμηλή στάθμη καυσίμου. ● Συμπληρώστε καύσιμο.● Εξαερώστε το σύστημα καυσίμου, αν το δοχείο άδειασε κατά την οδήγηση.
	Η μπαταρία δεν φορτίζεται.	● Απευθυνθείτε σε εξουσιοδοτημένο συνεργείο.
	Απαιτείται διαδικασία αναζωογόνησης.	● Πραγματοποιήστε αναζωογόνηση (βλ. κεφάλαιο «Αναζωογόνηση»).
	Απαιτείται σέρβις.	● Αναθέστε το σέρβις στο τμήμα εξυπηρέτησης πελατών. a Πρέπει να μηδενιστεί η ένδειξη σέρβις από το τμήμα εξυπηρέτησης πελατών.

Κωδικοποιημένα μηνύματα σφάλματος

Κατά τη λειτουργία των βαθμίδας Τ κινητήρων Υ2403-CR-TE4B-KRC-1 (MC 130 plus, MC 130 classic) ενδέχεται να παρουσιαστούν τα ακόλουθα κωδικοποιημένα μηνύματα σφάλματος.

Αν παρουσιαστεί σφάλμα κατά τη λειτουργία του κινητήρα, η ενδεικτική λυχνία αναβοσβήνει και μπορεί να εμφανιστεί ακόμη ένας κωδικός σφάλματος.

NCD Error	Αναβοσβήνει η ενδεικτική λυχνία
U0076	1Hz (όλα τα δευτερόλεπτα) + 5 δευτερόλεπτα διαρκώς + 1 Hz (όλα τα δευτερόλεπτα) + 5 δευτερόλεπτα διαρκώς ...

NCD Error	Αναβοσβήνει η ενδεικτική λυχνία
P0102	1Hz + 5 δευτερόλεπτα διαρκώς + 1 Hz + 5 δευτερόλεπτα διαρκώς ...

PCD Error	Αναβοσβήνει η ενδεικτική λυχνία
P3014	1 Hz (κάθε 1 δευτερόλεπτο)
P1A28	1 Hz (κάθε 1 δευτερόλεπτο)
P3015	1 Hz (κάθε 1 δευτερόλεπτο)
P2455	1 Hz (κάθε 1 δευτερόλεπτο)

Σφάλμα Αιτία Αντιμετώπιση
U0076	Δεν υπάρχει επικοινωνία με βαλβίδα επιστροφής καυσαερίων	● Απώλεια ισχύος κινητήρα και επιδείνωση συμπεριφοράς καυσαερίωνa Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών
P0102	Ο αισθητήρας μάζας αέρος δεν είναι κανονικός	● Απώλεια ισχύος κινητήρα και επιδείνωση συμπεριφοράς καυσαερίωνa Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατώ ν
P03014 / P1A28	Σφάλμα στο σύστημα DPF	● Απώλεια ισχύος κινητήρα και επιδείνωση συμπεριφοράς καυσαερίωνa Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατώ v
P3015	Δεν υπάρχει λειτουργία DPF	● Απώλεια ισχύος κινητήρα και επιδείνωση συμπεριφοράς καυσαερίωνa Απευθυνθείτε στο τμήμα εξυπηρέτησης πελ ατών
P2455	Ο αισθητήρας διαφορικής πίεσης δεν είναι κανονικός	● Καμιά αλλαγή στη συμπεριφοράa Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών

Λειτουργία έκτακτης ανάγκης υδραυλικής βαλβίδας

CHS 8 WD-200 PANERK DPM FIN A B C D E F ① ②

①Αντλία χειρός

② Ένσφαιρη βαλβίδα - κανονική λειτουργία

1. Αφαιρέστε το κάλυμμα. Απασφαλίστε τις βίδες (3x) του καλύμματος στρίβοντας προς τα αριστερά.

Υπόδειξη

Για να λειτουργήσει η αντλία χειρός, απαιτείται ένας σωλήνας χειρός, ο οποίος βρίσκεται πλευρικά πίσω από το κάθισμα του οδηγού.

'Ενα κλειδί περικοχλίου SW 8 διατίθεται για σφίξιμο των βιδών.

Ανύψωση κάδου απορριμμάτων / πρόσθετου πλαισίου

1. Ξεβιδώστε τις βίδες (Β, Ε, Τ).
2. Ενεργοποιήστε την αντλία χειρός (1).
   Ανυψώνεται ο κάδος απορριμάτων / το πρόσθετο πλαίσιο.
3. Γυρίστε προς τα μέσα αργά τα βίδα (F).
   Αδειάζει ο κάδος απορριμάτων / το πρόσθετο πλαίσιο.
4. Γυρίστε προς τα μέσα τις βίδες.

Αποκατάσταση της κύριας ρύθμισης.

Ανύψωση πρόσθιου αναβατορίου / στόμιου αναρρόφησης

1. Ξεβιδώστε τη βίδα (Α, D, F).
2. Ενεργοποιήστε την αντλία χειρός (1).

Ανυψώνεται το πρόσθιο αναβατόριο / το στόμιο αναρρόφησης.

1. Γυρίστε προς τα μέσα αργά τα βίδα (F).
   Αδειάζει το πρόσθιο αναβατόριο / το στόμιο αναρρόφησης.
2. Γυρίστε προς τα μέσα τις βίδες.
   Αποκατάσταση της κύριας ρύθμισης.

Λύστε τον συσσωρευτή με ελατήρια φορτώσεως του φρένου ακινητοποίησης

1. Φέρτε την ένσφαιρη βαλβίδα (2) σε οριζόντια θέση.
2. Γυρίστε προς τα έξω τη βίδα (C).
3. Ενεργοποιήστε την αντλία χειρός (1).

Ο συσσωρευτής αποσυνδέεται.

1. Φέρτε την ένσφαιρη βαλβίδα σε κατακόρυφη θέση.
2. Γυρίστε προς τα μέσα τα βίδα (C).

Ο συσσωρευτής ενεργοποιείται (κύρια ρύθμιση).

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Κατάλογος ανταλλακτικών

Κωδ. παραγγελίας	Ονομασία Αριθμός	τεμαχίων	Εικόνα
6.422-522.0	Φως εργασίας LED	2
9.654-350.0 Βραχίονας καθαριστήρα		1
9.654-351.0 Φύλλο καθαριστήρα 1
9.989-357.0 Κόρνα 1
9.656-126.0	Φίλτρο αέρα στη δεξαμενή λαδιού υδραυλικού συστήματος	1
2.852-393.0	Φίλτρο αέρα ψιλής σκόνης	1
6.996-448.0 Λαμπτήρας 2
7.651-027.0 Λυχνία 2
7.651-028.0 Λυχνία 2

Τεχνικά χαρακτηριστικά

	MC 130 Classic MC 130 MC 130 Plus
Στοιχεία ισχύος συσκευής
Ταχύτητα πορείας (max)	km/h	30 (25)	30 (25)	40 (30, 25)
Ταχύτητα εργασίας (max)	km/h	20	20	20
Ικανότητα ανάβασης (max)	%	18	25	25
Κινητήριοι τροχοί		2	4	4
Θεωρητική επιφανειακή απόδοση	m^2/h	24000	24000	24000
Πλάτος εργασίας	mm	1200 - 2400	1200 - 2400	1200 - 2400
Ακτίνα στροφής	mm	1173	1173	1173
Πλάτος εργασίας, ελάχιστο	mm	1200	1200	1200
Πλάτος εργασίας, βασικό	mm	1540	1540	1540

			MC 130 Classic	MC 130	MC 130 Plus
Μπαταρία
Τύπος μπαταρίας			χωρίς συντήρηση	χωρίς συντήρηση	χωρίς συντήρηση
Χωρητικότητα μπαταρίας Ah 80 80 80
Τάσ η μπαταρίας V 1 2		1	2	1	2
Διαστάσεις και βάρη
Μήκος		mm	3955	3955	3955
Πλάτος		mm	1540	1540	1540
Ύψος		mm	2000	2000	2000
Απόβαρο (βάρος μεταφοράς)		kg	2275	2275	2275
Επιτρεπόμενο συνολικό βάρος		kg	3500	3500	3500
Μέγιστο επιτρεπόμενο φορτίο άξονα μπροστά		kg	2000	2000	2000
Μέγιστο επιτρεπόμενο φορτίο άξονα πίσω		kg	2000	2000	2000
Επιτρεπόμενο φορτίο ρυμουλκούμενου (προαιρετικά), με φρένο		kg	3000	3000	3000
Επιτρεπόμενο φορτίο ρυμουλκούμενου (προαιρετικά), χωρίς φρένο		kg	750	750	750
Φορτίο στήριξης κοτσαδόρου (προαιρετικά)		kg	250	250	250
Δοχείο απορριμμάτων
Όγκος δοχείου απορριμμάτων (μεικτός)		l (m3)	1300 (1,3)	1300 (1,3)	1300 (1,3)
Ύψος εκφόρτωσης (max)		mm	1550	1550	1550
Όγκος δοχείου νερού		l	195	195	195
Πλαϊνή σκούπα
Διάμετρος πλαϊνής σκούπας		mm	900	900	900
Αριθμός στροφών πλευρικής σκούπας (συνεχείς)		1/min	0 - 110	0 - 110	0 - 110
Κινητήρας εσωτερικής καύσης
Τύπος κινητήρα			Yanmar 3TNV86CT- DKEV	Yanmar 3TNV86CT- DKEV	Kubota V2403-CR-T-EW03
Τύπος κατασκευής			Τετράχρονος κινητήρας ντίζελ 3 κυλίνδρων με φίλτρο μικροσωματιδίων ντίζελ (DPF)	Τετράχρονος κινητήρας ντίζελ 3 κυλίνδρων με φίλτρο μικροσωματιδίων ντίζελ (DPF)	Τετ ρά χρ ον ος κινητήρας ντίζελ 4 κυλίνδρων με φίλτρο μικροσωματιδίων ντίζελ (DPF)
Κυβισμός		cm3	1568	1568	2434
Τρόπος ψύξης			Nερό	Nερό	Nερό
Απόδοση κινητήρα σε 2700 1/min		kW	32,4	32,4	48,0
Τύπος λαδιού κινητήρα			Shell Rimula R6 LM 10W-40	Shell Rimula R6 LM 10W-40	Shell Rimula R6 LM 10W-40
Ποσότητα λαδιού κινητήρα		l	έως 6,7	έως 6,7	έως 9,5
Χωρητικότητα δοχείου καυσίμου		l	50	50	50
Είδος καυσίμου		l	Ντίζελ	Ντίζελ	Ντίζελ
Ψυκτικό υγρό (SAE J814C)			Havoline XLC Antifreeze	Havoline XLC Antifreeze	Havoline XLC Antifreeze
Υδραυλικό λάδι κατά DIN 51524, μέρος 3			Renol B HV 46	Renol B HV 46	Renol B HV 46
Ποσότητα υδραυλικού λαδιού		l	43	43	43
Μετρημένες τιμές κατά EN 60335-2-72
Στάθμη ηχητικής πίεσης LpA		dB(A)	75 75 74
Αβεβαιότητα KpA		dB(A)	3	3	3
Στάθμη ηχητικής ισχύος LwA		dB(A)	109	109	104
Αβεβαιότητα KwA		dB(A)	3	3	3
Τιμή δονήσεων χεριού-βραχίονα		m/s2	0,8	0,8	0,4
Αβεβαιότητα K		m/s2	0,2	0,2	0,2
Τιμή δονήσεων καθίσματος		m/s2	0,2	0,2	0,5
Αβεβαιότητα K		m/s2	0,1	0,1	0,2
Λιπαντικά γράσα
Γράσο πολλαπλών χρήσεων			Για σημεία λίπανσης που λιπαίνονται με το χέρι	Για σημεία λίπανσης που λιπαίνονται με το χέρι	Για σημεία λίπανσης που λιπαίνονται με το χέρι

Με την επιφύλαξη τεχνικών αλλαγών.

Ελαστικά

Στον ακόλουθο πίνακα αναγράφεται η πίεση ελαστικών σε διάφορα φορτία άξονα και διάφορες ταχύτητες.

	Maxxis Vansmart A/S AL2 205/65C 8PR 107/105 TL Elastika yia olo tov xrovo
Φορτίο Αξονα (kg)	1000 1200	1400 1600	1800	1950
Πεση αέρα (bar)	3,0 4,75

	Toyo 195/75 R14C 106/104 RXeimepiva ελaστικά (M+S)
Φορτίο Αξονα (kg)	1000 1200	1400 1600 1800	2000
Πέση αέρα (bar)					5,0

	BKT LG306 26x12-12 8 PLYΕλαστικά γκαζόν
Φορτίο άξονα (kg)	1000 1200	1400 1	600 1800	2000
Πίεση αέρα (bar) σε 30 km/h	1,0 1,0 1,3	1,6 2,0	2,4
Πίεση αέρα (bar) σε 40 km/h	1,0 1,1 1,5	1,8 2,2	2,6

	Deestone D408 26x12-12.00 - 12 10 PLYΕλαστικά έλξης
Φορτίο άξονα (kg)	1000 1200	1400 1	600 1800	2000
Πίεση αέρα (bar) σε 30 km/h	1,3 1,5 1,8	2,0 2,5	2,9
Πίεση αέρα (bar) σε 40 km/h	1,3 1,5 1,8	2,0 2,5	2,9

Προσαρμόστε το κάλυμμα προστασίας σε διαφορετικά ελαστικά

Τα καλύμματα προστασίας μπορούν να προσαρμοστούν στα διαφορετικά πλάτη των ελαστικών.

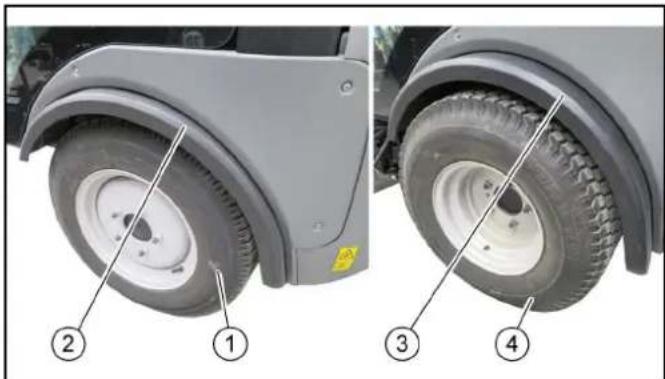

② Προσαρμόστε το κάλυμμα προστασίας

③ Απομακρύνετε το κάλυμμα προστασίας

④Ελαστικά, φαρδιά

1. Ξεβιδώστε τις βίδες, κάθε μια μπροστά από τρία κομμάτια.
2. Προσαρμόστε το κάλυμμα προστασίας του πλάτους του ελαστικού.
3. Ξεβιδώστε τις βίδες, κάθε μια πίσω από τρία κομμάτια.
4. Μετακινήστε το κάλυμμα προστασίας.
5. Σφίξτε ξανά όλες τις βίδες.

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται.

Προϊόν: Σάρωθρο

Túπος: PF-D

Σχετικές Οδηγίες ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

2000/14/EK

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 13019

EN ISO 14982:2009

Εφαρμοζόμενη διαδικασία αξιολόγησης συμμόρφωσης

2000/14/EK: Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

PF-D (MC130)

Μετρημένη: 109

Εγγυημένη: 111

Οι υπογράφοντες ενεργούν κατ' εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο.

H. Jenner

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
