ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PMR 1612 OLYMPIA

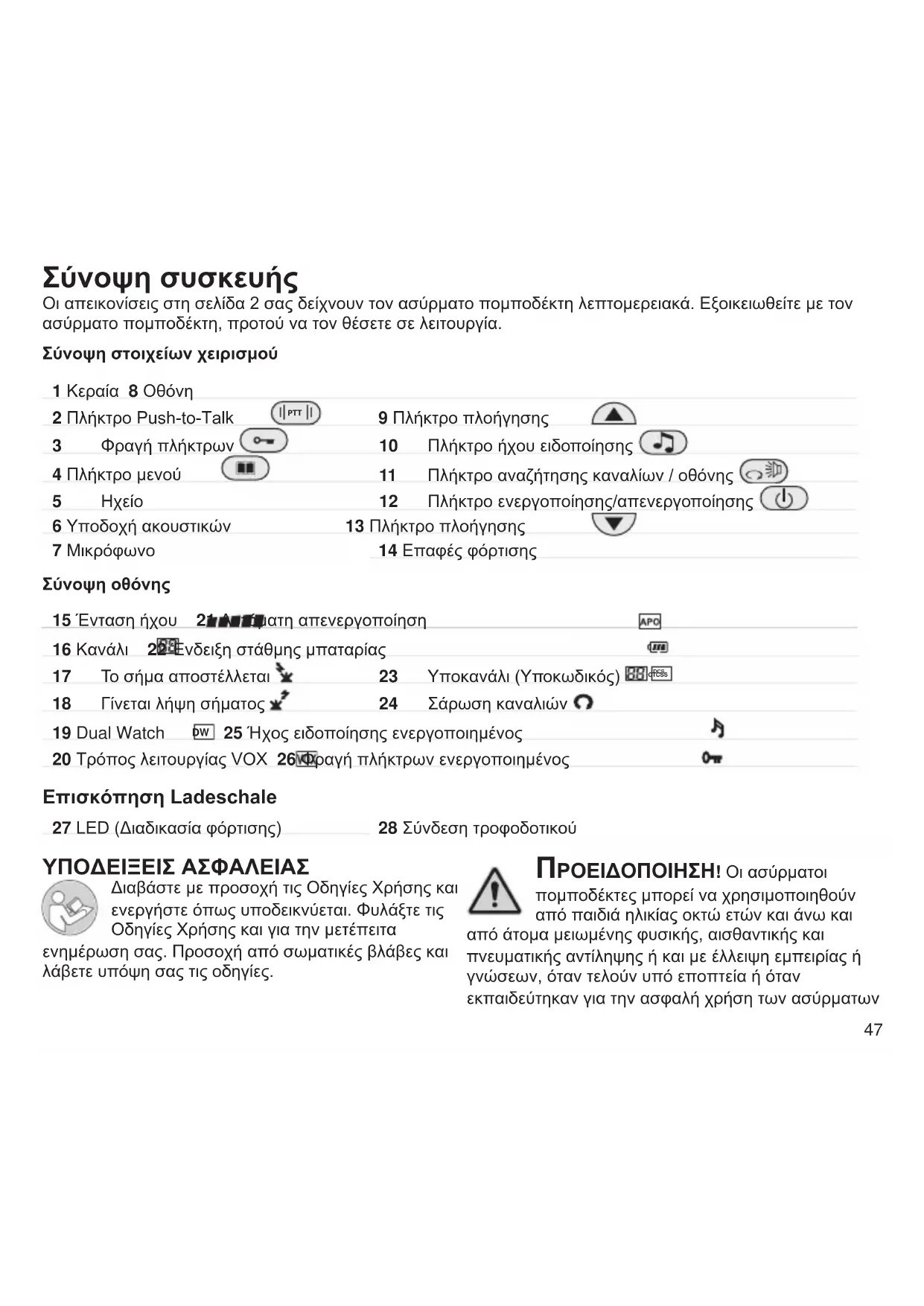

25 Ήχος ειδοποίησης ενεργοποιημένος 20 Τρόπος λειτουργίας VOX 26 Φραγή πλήκτρων ενεργοποιημένος Επισκόπηση Ladeschale 27 LED (Διαδικασία φόρτισης) 28 Σύνδεση τροφοδοτικού Σύνοψη στοιχείων χειρισμού 1 Κεραία 8 Οθόνη 2 Πλήκτρο Push-to-Talk PTT 9 Πλήκτρο πλοήγησης 3 Φραγή πλήκτρων 10 Πλήκτρο ήχου ειδοποίησης 4 Πλήκτρο μενού 11 Πλήκτρο αναζήτησης καναλίων / οθόνης 5 Ηχείο 12 Πλήκτρο ενεργοποίησης/απενεργοποίησης 6 Υποδοχή ακουστικών 13 Πλήκτρο πλοήγησης 7 Μικρόφωνο 14 Επαφές φόρτισης ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Διαβάστε με προσοχή τις Οδηγίες Χρήσης και ενεργήστε όπως υποδεικνύεται. Φυλάξτε τις Οδηγίες Χρήσης και για την μετέπειτα ενημέρωση σας. Προσοχή από σωματικές βλάβες και λάβετε υπόψη σας τις οδηγίες. ΠροειδοΠοιηση! Οι ασύρματοι πομποδέκτες μπορεί να χρησιμοποιηθούν από παιδιά ηλικίας οκτώ ετών και άνω και από άτομα μειωμένης φυσικής, αισθαντικής και πνευματικής αντίληψης ή και με έλλειψη εμπειρίας ή γνώσεων, όταν τελούν υπό εποπτεία ή όταν εκπαιδεύτηκαν για την ασφαλή χρήση των ασύρματων48 πομποδεκτών και έχουν κατανοήσει τους τυχόν ελλοχεύοντες κινδύνους. Τα παιδιά δεν επιτρέπεται να παίζουν με τους ασύρματους πομποδέκτες. Ο καθαρισμός και η συντήρηση χρήστη δεν επιτρέπεται να διενεργείται από παιδιά χωρίς επίβλεψη. ΠροειδοΠοιηση! Υπάρχει ο κίνδυνος ασφυξίας! Κρατήστε μακριά από παιδιά! Κρατήστε τα υλικά συσκευασίας και τις προστατευτικές μεμβράνες μακριά από παιδιά. Φυλάξτε τους ασύρματους πομποδέκτες εκτός της εμβέλειας παιδιών. Τα νήπια θα μπορούσαν να καταπιούν μικροεξαρτήματα ή μπαταρίες. Σε περίπτωση κατάποσης μίας μπαταρίας αναζητήστε αμέσως ένα γιατρό. Προσοχη! Κίνδυνος έκρηξης από χρήση μπαταριών λάθους τύπου! Να χρησιμοποιείτε μονο επαναφορτιζόμενες μπαταρίες που να αντιστοιχούν στις προδιαγραφές στα Τεχνικά Στοιχεία. ΜΗ φορτίζετε μη επαναφορτιζόμενες μπαταρίες. Μην ανακατεύετε τους χρησιμοποιούμενους τύπους

Προσοχη! Κίνδυνος έκρηξης από αντικατάσταση ή αφαίρεση των μπαταριών μη σύμφωνης με τις προδιαγραφές! Αντικαταστήστε τις μπαταρίες μόνος με έναν από τον κατασκευαστή εγκεκριμένο τύπο και απορρίψτε τις κενές μπαταρίες σύμφωνα με τους κανονισμούς. Προσοχη! Κίνδυνος έκρηξης από αντικατάσταση ή αφαίρεση των μπαταριών μη σύμφωνης με τις προδιαγραφές! Μην αφαιρείτε τις μπαταρίες κατά τη διαδικασία της φόρτισης. Απομακρύνετε το καλώδιο φόρτισης απο τη συσκευή σας ή και αφαιρέστε τη συσκευή από τη βάση φόρτισης, προτού να αντικαταστήσετε ή να αφαιρέσετε τις μπαταρίες. Προσοχη! Η μετάδοση ομιλίας αναπαρά- γεται μέσω του ηχείου. Κρατάτε τον ασύρματο πομποδέκτη κατά τη λήψη ομιλίας σε απόσταση περίπου 30 εκατοστών. σημαντικο! Να μη χρησιμοποιείτε τους ασύρματους πομποδέκτες σε απαγορευμένες περιοχές ή σε περιοχές που κινδυνεύουν από έκρηξη! Να ακολουθείτε τις τοπικές προδιαγραφές! σημαντικο! Προστατέψετε τους ασύρματους πομποδέκτες σας από υγρασία, σκόνη, υγρά, χημικά, αέρια, καύσωνα και απευθείας ηλιακή επίδραση. Οι ασύρματοι πομποδέ- κτες σας δεν είναι αδιάβροχοι, για αυτό να κρατάτε τις συσκευές στεγνές. σημαντικο! Μη χρησιμοποιείτε τη συσκευή σε συχνότητες που έχουν φραγεί για ιδιωτική χρήση. Δεν μπορείτε να καλέσετε με αυτή τη συσκευή υπηρεσίες διάσωσης και έκτακτης

σημαντικο! Προσοχή στις τοπικές προδιαγραφές σχετικά με τη χρήση ασύρματων πομποδεκτών, προτού να χρησιμοποιήσετε τον ασύρματο πομποδέκτη σας. Περιεχόμενο συσκευασίας Ελέγξτε το περιεχόμενα συσκευασίας των ασύρματων πομποδεκτών σας, προτού να θέσετε σε λειτουργία τους ασύρματους πομποδέκτες σας. Εάν κάτι λείπει ή έχει υποστεί βλάβη επικοινωνήστε παρακαλώ με το Service μας.49 2 x ασύρματος πομποδέκτης PMR 1612 2 x κλιπ ζώνης 2 x ακουστικά (Σύνδεση βύσματος 2,5-mm) 1 x βάση φόρτισης 1 x φις πρίζας 2 x κάλυμματα της μπαταρίας (για Akkupack η Alkaline (Tύπος AAA, 1,5 V)) 2 x Li-Ion-Akkupack (3,7 V, 720 mA) 1 x οδηγίες χρήσης Χρήση σύμφωνα με τον προορισμό Αυτοί οι ασύρματοι πομποδέκτες είναι κατάλληλοι για την επικοινωνία με ασύρματους πομποδέκτες της ίδιας κατηγορίας (446 MHz-PMR-Ασύρματη επικοι- νωνία). Κάθε άλλη χρήση θεωρείται ως μη σύμφωνη προς τον προορισμό. Δεν επιτρέπονται τροποποιή- σεις ή μετατροπές χωρίς τη σχετική άδεια. Σε καμία περίπτωση μην ανοίξετε οι ίδιο τη συσκευή και μη διενεργήσετε δικές σας προσπάθειες επισκευής. Τοποθέτηση Akkupack Προτού να μπορέσετε να χρησιμοποιήσετε τον ασύρ- ματο πομποδέκτη σας θα πρέπει να τοποθετήσετε τις κατάλληλες μπαταρίες η το Li-Ion-Akkupack στον ασύρματο πομποδέκτη σας. Ανάλογα με τον τύπο μπαταριών χρησιμοποιήστε το κατάλληλο κά- λυμμα της θήκης της μπαταρίας. 1 Αφαιρέστε το κάλυμμα των μπαταριών. Σπρώξτε το κάλυμ- μα του χωρού μπαταριών με ελαφρά πίεση προς τα κάτω. 2 Τοποθετήστε το Li-Ion-Akkupack με τη σωστή κατεύθυνση πολικότητας στη θήκη μπαταριών. Ως εναλλακτική τοποθετήστε επαναφορτιζόμενες μπαταρίες (AAA, 1,2 V). Φροντίστε τη σωστή κατεύ- θυνση πολικότητας στη θήκη μπαταριών. 3 Τοποθετήστε πάλι το κάλυμμα των μπαταριών. Το κάλυμμα μπαταρίας θα κουμπώσει με χαρακτηρι- στικό θόρυβο. Φόρτιση Akkupack Να επαναφορίζετε το Akkupack προτού να αδειάσει

1 Συνδέστε το τροφο- δοτικό σε μία κοντινή πρίζα ηλεκτρικού δικτύου εύκολης

2 Συνδέστε το φις δικτύου στη σύνδεση τροφοδοτικού της βάσης φόρτισης. 3 Τοποθετήστε τους ασύρματους ποπμο- δέκτες στη βάση φόρτισης. Ενώ φορ- τίζετε το Akkupack, ανάβουν οι φωτεινές ενδείξεις στην μπροστινή πλευρά της βάσης φόρτισης διαρκός κόκκινα. 4 Αφαιρέστε τους ασύρματους πομποδέκτες μετα απο 8 ώρες από τη βάση φόρτισης. 5 Τραβήξτε το φις από τη πρίζα. FM FM50 Ενεργοποίηση ασύρματου πομποδέ-

Πατήστε και συγκρατήστε το πλήκτρο για περίπου 3 δευτερόλεπτα πατημένο. Ο ασύρματος πομποδέκτης ενεργοποιείται και στην οθόνη εμφα- νίζεται το επιλεγμένο κανάλι - , η ένταση του ήχου και η τρέχουσα στάθμη της μπαταρίας

Εάν βλέπετε μόνο μία μπάρα , η μπαταρίες έχουν σχεδόν αδειάσει. Φορτίστε τις μπαταρίες το συντομότερο. Απενεργοποίηση ασύρματου πομπο-

Πατήστε και συγκρατήστε το πλήκτρο για περίπου δευτερόλεπτα πατημένο. Ο ασύρματος πομποδέκτης απενεργοποιείται η οθόνη σβήνει. Χειρισμός ασύρματου πομποδέκτη Όταν θέλετε να επικοινωνήσετε μέσω των ασύρ- ματων πομποδεκτών, θα πρέπει οι ασύρματοι πομποδέκτες να είναι ενεργοποιημένοι και να έχουν ρυθμιστεί στο ίδιο κανάλι. Για την επιτυχή σύνδεση θα πρέπει οι ασύρματοι πομποδέκτες να βρίσκονται εντός εμβέλειας λήψης. Τα στο μενού επιλεγμένα στοιχεία αναβοσβήνουν όταν διενεργείτε την αντίστοιχη ρύθμιση. Αποστολή σήματος και λήψη 1 Πατήστε και συγκρατήστε το πλήκτρο PTT

οθόνη δείχνει . Ο ασύρματος πομποδέκτης βρίσκεται στον τρόπο λειτουργίας αποστολής. 2 Κρατήστε τον ασύρματο πομποδέκτη κοντά στο στόμα σας και μιλήστε στο μικρόφωνο. Όλοι οι πομποδέκτες (Walkie Talkie), οι οποίοι βρί- σκονται εντός εμβέλειας και έχουν ρυθμιστεί στο ίδιο κανάλι θα λάβουν το μήνυμά σας. Η οθόνη δείχνει

3 Όταν θέλετε να απαντήσετε σε ένα σήμα που έχει ληφθεί πατήστε το πλήκτρο PTT και μιλήστε μέσα στο μικρόφωνο. Σκανάρισαμα καναλιών Προτού να σκανάρετε όλα τα κανάλια, για να λαμβά- νετε πιθανές ασύρματες επικοινωνίες μέσα στην εμβέ- λεια του ασύρματου πομποδέκτη σας, διασφαλίστε ότι στο μενού υποκαναλιού έχει ρυθμιστεί η ρύθμιση0F 1 Πατήστε το πλήκτρο . Ο ασύρματος πομπο- δέκτης σκανάρει διαδοχικά όλα τα κανάλια. 2 Εάν θέλετε να συγκρατήσετε ένα κανάλι πατήστε εκ νέου το πλήκτρο Εάν θέλετε να επικοινωνήσετε με άλλους διασφαλί- στε όλοι οι επικοινωνούντες ασύρματοι πομποδέκτες διαθέτουν το ίδιο κανάλι και υποκανάλι. Ρύθμιση καναλιού Οι ασύρματοι πομποδέκτες χρησιμοποιούν ελεύθερα κανάλια. Οι ασύρματοι πομποδέκτες εντός εμβέλειας, οι οποίοι έχουν ρυθμιστεί στο ίδιο κανάλι μπορεί να λάβουν σήματα. Λάβετε υπόψη σας και τις οδηγίες για τα υποκανάλια εάν δεν επιθυμείτε συνακρόαση τρίτων

1 Πατήστε το πλήκτρο . Η οθόνη δείχνει 2 Ρυθμίστε με τα πλήκτρα ή και το ζητούμενο κανάλι. 3 Επιβεβαιώστε την πληκτρολόγηση με το πλήκτρο PTT

Ρύθμιση υποκωδικού (υποκαναλιού) Κωδικός CTCSS Για επικοινωνία μέσω ενός υποκαναλιού (Κωδικός CTCSS) θα πρέπει στους επικοινωνούντες ασύρμα- τους πομποδέκτες να έχει ρυθμιστεί το ίδιο κανάλι και το ίδιο υποκανάλι. 1 Πατήστε 2-φορές το πλήκτρο . Η οθόνη

2 Επιλέξτε με τα πλήκτρα το ζητούμενο υποκανάλι

Επιλέξτε τη ρύθμιση 0F, όταν δε θέλετε να χρησιμο- ποιήσετε κάποιο υποκανάλι. Κωδικός DCS Για επικοινωνία μέσω ενός υποκαναλιού (Κωδικός DCS) θα πρέπει στους επικοινωνούντες ασύρματους πομποδέκτες να έχει ρυθμιστεί το ίδιο κανάλι και το ίδιο υποκανάλι. 1 Πατήστε 3-φορές το πλήκτρο . Η οθόνη

2 Επιλέξτε με τα πλήκτρα το ζητούμενο υποκανάλι

Επιλέξτε τη ρύθμιση 0F, όταν δε θέλετε να χρησιμο- ποιήσετε κάποιο υποκανάλι. Dual Watch Χρησιμοποιήστε τη λειτουργία Dual Watch, όταν θέλετε να επιτηρείτε δύο κανάλια ταυτόχρονα. 1 Πατήστε 4-φορές το πλήκτρο . Η οθόνη

2 Επιλέξτε το ζητούμενο δεύτερο κανάλι (παράλλη- λα με αυτό που έχει ρυθμιστεί ηδή) με τα πλήκτρα

3 Επιβεβαιώστε την πληκτρολόγηση με το πλήκτρο PTT

4 Όταν η λειτουργία είναι ενεργοποιημένη η οθόνη δείχνει διαρκώς

. Η οθόνη δείχνει διαδοχικά τα επιλεγμένα κανάλια. Λειτουργία VOX Χρησιμοποιήστε τη λειτουργία VOX όταν θέλετε να ανοίγει αυτόματα το μικρόφωνο κατά την αναγνώριση

Μπορείτε να ρυθμίσετε τρεις διαφορετικές ευαισθη-

1 Πατήστε 5-φορές το πλήκτρο . Η οθόνη

2 Επιλέξτε τη ζητούμενη ευαισθησία του μικροφώ- νου με τα πλήκτρα

3 Επιβεβαιώστε την πληκτρολόγηση με το πλήκτρο PTT

Επιλέξτε τον ήχο ειδοποίησης και αποστεί-

Επιλέξτε έναν ήχο ειδοποίησης και αποστείλετε αυ- τόν, για να κινήσετε την προσοχή του άλλου σταθμού. 1 Πατήστε 6-φορές το πλήκτρο 2 Επιλέξτε έναν από τους 10 ήχους ειδοποίησης με

3 Επιβεβαιώστε την πληκτρολόγηση με το πλήκτρο PTT

4 Εάν θέλετε να αποστείλετε έναν ήχο ειδοποίησης πατήστε το πλήκτρο . Ο ήχος ειδοποίησης στέλνεται στον άλλο σταθμό.52 Ρύθμιση έντασης ήχου Ρυθμίστε την ένταση ήχου των εισερχόμενων σημά- των, όταν ο ασύρματος πομποδέκτης βρίσκεται στον τρόπο λειτουργίας αναμονής (Stand-by). Ρυθμίστε την ένταση ήχου μετά πλήκτρα

και . Πατήστε και συγκρατήστε το πλήκτρο για περίπου 3 δευτερόλεπτα πατημένο. Όσο περισσότερες μπάρες ανάβουν τόσο δυνατότερη είναι η ένταση ήχου. Λειτουργία Time-Out Η λειτουργία Time-Out βοηθά στη μείωση της κατα- νάλωσης ρεύματος. Αυτή η λειτουργία είναι αυτόματα

Όταν κρατάτε το πλήκτρο PTT περισσότερο από 3 λεπτά πατήμενο, ακούτε ένα ακουστικό σήμα. Σε αυτήν την περίπτωση αφήστε ελεύθερο το πλήκτρο PTT και ξεκινήστε εκ νέου την επικοινωνία. Κατά τη χρήση της λειτουργίας VOX ακούτε μετά από αδιάκοπη αναγνώριση θορύβων για 3 λεπτά ένα ακουστικό σήμα και η λειτουργία VOX απενεργοποι-

Κλείδ.πληκτ. Κλειδώνετε τα πλήκτρα όταν θέλετε να αποφύγετε μία κατά λάθος ενεργοποίηση των λειτουργιών. 1 Πατήστε και συγκρατήστε το πλήκτρο για περίπου 3 δευτερόλεπτα πατημένο. Τα πλήκτρα έχουν κλειδωθεί και η οθόνη δείχνει

2 Πατήστε και συγκρατήστε το πλήκτρο και πάλι για 3 δευτερόλεπτα, για να ξεκλειδώσετε τα

Ρύθμιση ήχου πλήκτρου Ρυθμίστε εάν με κάθε πίεση πλήκτρου να αναπαράγε- ται ένας ήχος πλήκτρου. 1 Πατήστε 7-φορές το πλήκτρο . 2 Ενεργοποιήστε ή απενεργοποιήστε τον ήχο πλή-

με τα πλήκτρα ή και 3 Επιβεβαιώστε την πληκτρολόγηση με το πλήκτρο PTT

Ήχος επιβεβαίωσης (Roger Beep) Ρυθμίστε εάν θέλετε να παραχθεί μετά από τον τερ- ματισμό της ομιλίας ένας σύντομος τόνος επιβεβαίω- σης (Roger Beep). 1 Πατήστε 8-φορές το πλήκτρο . Η οθόνη δείχνει ro 2 Ενεργοποιήστε ή απενεργοποιήστε με τα πλήκτρα τον τόνο επιβεβαίωσης

3 Επιβεβαιώστε την πληκτρολόγηση με το πλήκτρο PTT

Αυτόματη απενεργοποίηση Ρυθμίστε εάν ο ασύρματος πομποδέκτης θέλετε να απενεργοποιείται μετά από ορισμένο χρονικό διάστη- μα (1 έως 6 ώρες) αυτόματα. 1 Πατήστε 9-φορές το πλήκτρο . Η οθόνη

2 Επιλέξτε το ζητούμενο χρονικό διάστημα με τα

3 Επιβεβαιώστε την πληκτρολόγηση με το πλήκτρο PTT

Εάν θέλετε να απορρίψετε τη συσκευή μεταφέρετε τη συσκευή στα σημεία περισυλλογής προς αποκομιδή (π. χ. σημεία ανακύκλωσης ηλεκτρικών συσκευών). Σύμφωνα με τη νομοθεσία των ηλεκτρικών και ηλεκτρονικών συσκευ- ών οι ιδιοκτήτες παλαιών συσκευών υποχρεούνται από το νόμο να ανακυκλώνουν τις ηλεκτρικές και ηλεκτρονικές συσκευές σε ειδικά σημεία ανακύκλωσης. Αυτό το σύμβολο σημαίνει ότι η συσκευή δεν επιτρέπεται να απορρίπτεται σε καμία περίπτωση στα οικιακά απορρίμματα! Κίνδυνος για την υγεία και το περιβάλλον από τις μπαταρίες! Απομακρύνετε πριν από την αποκομιδή της συσκευής τις μπαταρίες. Μην ανοίγετε ποτέ τις μπαταρίες, μην προκαλείτε ζημιά σε αυτές, μην τις καταπίνετε ούτε να αφήνετε να διαρρέουν στο περιβάλλον. Μπορεί να περιέχουν δηλητηριώδη και επικίνδυνα για το περιβάλλον βαρέα μέταλλα. Είστε υποχρεωμένοι από το νόμο να διενεργείτε την αποκομιδή των μπαταριών στα ειδικά σημεία ανακύκλωσης μπαταριών στα σημεία πώλησης μπαταριών και στους αρμόδιους φορείς ανακύκλωσης. Η αποκομιδή είναι δωρεάν. Αυτό σύμβολο σημαίνει ότι δεν επιτρέπεται σε καμία περίπτωση η αποκομιδή των μπαταριών στα οικιακά απορρίμματα και ότι θα πρέπει να απορρίπτονται στα κατάλληλα σημεία αποκομιδής. Τα υλικά συσκευασίας να απορρίπτονται σύμφωνα με τις τοπικές προδιαγραφές. Οδηγίες για τη σωστή χρήση μπαταριών Να χρησιμοποιείτε μόνο τους τύπους των μπαταριών που αναφέρονται στα Τεχνικά Στοιχεία. Μην ανακα- τεύετε τους χρησιμοποιούμενους τύπους μπαταριών. Όταν δε χρησιμοποιείτε τη συσκευή για μεγαλύτερο χρονικό διάστημα αφαιρέστε τις μπαταρίες. Όταν οι μπαταρίες έχουν σχεδόν αδειάσει ο ασύρμα- τος πομποδέκτης εκδίδει ανά τακτά διαστήματα έναν ήχο προειδοποίησης. Τεχνικά στοιχεία Τεχνικά στοιχεία μπορούν να βρεθούν στη σελίδα 57. Στοιχεία συμμόρφωσης Δια της παρούσης η εταιρεία Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen δηλώνει, ότι οι συσκευές βρίσκονται σε συμμόρφωση με τις βασικές απαιτήσεις και σχετικές προδιαγραφές τις κατευθυντήριες οδηγίες 2014/53/EU. Η σήμανση CE σε αυτές τις συσκευές επιβεβαιώνει τη συμμόρφωση. Τη δήλωση συμμόρφωσης για αυτό το προϊόν θα τη βρείτε στο διαδίκτυο: http://productip.com/?f=5d2e7

Τεχνικά στοιχεία Συχνότητες 44600625 MHz - 44609375 Mhz Κανάλια 8 Κωδικοποίηση

38 κωδικοί CTCSS 83 κωδικοί DCS Εμβέλεια μέχρι 12 χμ (σε χώρο χωρίς εμπόδια) Τροφοδοσία τάσης Ισχύς εκπομπής < 500 mW PMR Εύρος καναλιών 12,5 kHz Χρόνος ομιλίας μέχρι και 16 ώρες. Διαστάσεις 123 x 45 x 20 mm Βάρος 48 g Σημεία διασύνδεσης Σύνδεση ακουστικών 2,5-mmArt Nr 5396 (schwarz) / Version 201705 Wir behalten uns inhaltliche und technische Änderungen vor Art No 5396 (black) / Version 201705 We reserve the rights to make technical modications and change the contents without notication. Artnr 5396 (zwart) / versie 201705 Wij behouden ons het recht op inhoudelijke en technische veranderingen voor Número de artículo 5396 (color negro) / Versión 201705 Reservado el derecho a realizar modicaciones técnicas y de contenido. Cod n 5396 (nero) / Versione 201705 Con riserva di modiche tecniche e al contenuto. N° d'article 5396 (noir) / Version 201705 Nous nous réservons le droit de procéder à des modications quant au contenu et à la technique. Αρ. είδους 5396 (μαύρο) / έκδοση 2017.05 Επιφυλασσόμεθα για τροποποιήσεις στο περιεχόμενο και στα τεχνικά στοιχεία.
