MODE D'EMPLOI PMR 1612 OLYMPIA
Consignes de sécurité 19
Contenu du coffret 20
Utilisation conforme à l'usage prévu 21
Insérer le pack d'accus 21
Charger le pack d'accus 21
Allumer le radiotéléphone 21
Eteindre le radiotéléphone. 21
Se servir du radiotéléphone. 21
Elimination 24
Données techniques 25
Informations sur la conformité 25
Nettoyage 25
Contents Summario

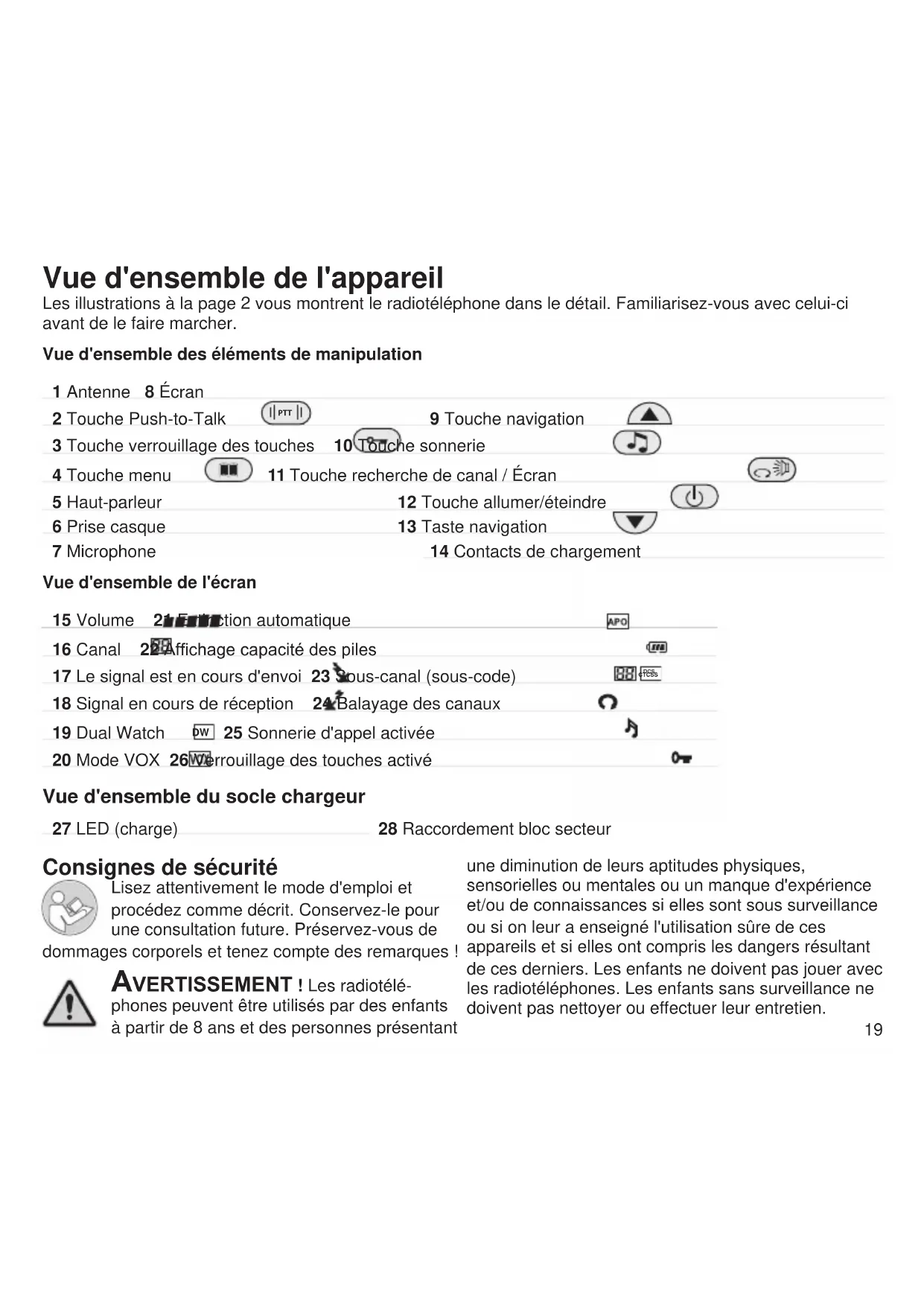

Vue d'ensemble de l'appareil
Les illustrations à la page 2 vous montrent le radiotéléphone dans le détail. Familiarisez-vous avec celui-ci avant de le faire marcher.
Vue d'ensemble des éléments de manipulation
1 Antenne 8 Ecran
2 Touche Push-to-Talk
3 Touche verrouillage des touches 10 Touche sonnerie
4 Touche menu 11 Touche recherche de canal / Ecran
5 Haut-parleur 12 Touche allumer/eteindre
6 Prise casque 13 Taste navigation
7 Microphone 14 Contacts de chargement
Vue d'ensemble de l'écran
15 Volume 21 Function automatique
16 Canal 27 Affichage capacitées piles
17 Le signal est en cours d'envoi 23 sous-canal (sous-code)
18 Signal en cours de réception 24 Balayage des canaux
19 Dual Watch 25 Sonnerie d'applé activée
20 Mode VOX 26 Wrrrouillage des touches activé
Vue d'ensemble du socle chargeur
27 LED (charge)
28 Raccordement bloc secteur
Consignes de sécurité
Lisez attentivement le mode d'emploi et procédez comme décrit. Conservez-le pour une consultation future. Préservez-vous de
dommages corporels et tenez compte des remarques !
AVERTISSEMENT! Les radiotélé-phones peuvent être utilisés par des enfants à partir de 8 ans et des personnes représentant
une diminution de leurs aptitudes physiques, sensorielles ou mentales ou un manque d'expérience et/ou de connaissances si elles sont sous surveillance ou si on leur a ensigné l'utilisation sure de ces apparêils et si elles ont compris les dangers resultant de ces derniers. Les enfants ne doivent pas jouer avec les radiotéléphones. Les enfants sans surveillance ne doivent pas nettoyer ou effectuer leur entretien.
AVERTISSEMENT! Risque d'étouffement! Tenez les enfants à l'écart des apparèils! Tenez les films d'emballage et de
protection ainsi que les piles hors de portée des enfants. Conservez vos radiotéléphones hors de portée des enfants. Les enfants en bas âge peuvent avaler des petits objets ou des piles. Consultez immédiatement un médecin en cas d'ingestion d'une pile.
PRUDENCE! Risque d'explosion du à l'utilisation de types de piles incorrectly!
Utilisez uniquement des piles rechargeables
correspondant aux caractéristiques mentionnées dans les données techniques. Ne rechargez PAS des piles non rechargeables. Ne mélangez pas les différents types de piles.
PRUDENCE! Risque d'explosion si vous remplacez ou retirez les piles rechargeables incorrectement! Ne les remplacez que par ur
type autorisé par le fabricant et éliminez-les comme il se doit.
PRUDENCE! Risque d'explosion si vous remplacez ou retirez les piles rechargeables incorrectement! Ne les retirez pas pendant
qu'elles sont en charge. Retirez le cable chargeur de l'appareil ou enlevez l'appareil de son socle chargeur avant de remplacer ou de retarder les piles.
PRUDENCE! La sonnerie est reproduite
par le haut-parleur. Maintenez le radiotéléphone à une distance d'environ 30 cm lors
que vous receivez la transmission vocale.
IMPORTANT! Ne vous servez pas des radiotéléphones dans des endroits interdits ou exposés aux explosions. Veuillez
respecter les réglementations locales.
IMPORTANT! Protégez vos radiotéléphones contre humidité, poussière, liquides, produits chimiques, vapeurs, température
elevée et ensoleillement direct. Vos radiotéléphones ne sont pas étanches, maintenez-les au sec.
IMPORTANT! Ne vous servez pas de l'appareil dans des zones interdites au contact radio隱私. Vous ne pouvez pas
appler des services auxiliaires et de secours depuis cet apparéil.
IMPORTANT! Observe les règlements locaux concernant l'emploi de radiotéléphones avant d'utiliser le votre.
Contenu du coffret
Contrôlez le contenu de l'emballage de vos radiotéléphones avant de les faire fonctionner. Veuillez vous adresser à notre service après-vente si une pièce manque ou est endommagée.
2 radiotéléphones PMR 1612
2 clips de ceinture
2 casques (douille de jack 2,5-mm)
1 socle chargeur
1 adaptateur reseau
2 cache-piles (pour pack d'accus Li-lon ou piles alcalines de type AAA 1,5 V)
2 packs d'accus Li-Ion (3,7 V, 720 mA)
1 mode d'emploi
Ces radiotéléphones sont conçus pour communiquer avec d'autres radiotéléphones de même standard (PMR 446 MHz). Toute autre forme d'utilisation n'est pas conforme à l'usage prévu. Des modifi cations ou changements effectués d'un propre gré sont interdits. N'ouvrez enaucun cas l'appareil et ne tentez pas de le réparer vous-même.
Insérer le pack d'accus
Afi n de pouvoir utiliser votre radiotéléphone, veuillez insérer le pack d'accus ou les piles vendus avec. Selon le type de piles, vous avez besoin du cache correspondant.
1 Ouvrez le cache-piles en le poussant vers le bas avec une légere pression.
2 Insérez le pack d'accus Li-lon dans le compartment à piles.
Comme alternative, vous pouvez également insérer des piles rechargeables (AAA, 1,2 V). Assurez-vous de la polarité exacte.
3 Reposez le cache-piles. Celui-ci s'enclenché de façon audible.
Charger le pack d'accus
Rechargez le pack d'accus avant qu'il ne soit complètement déchargé.
1 Branchez le bloc secteur sur une prise de courant facile d'accès se trouvant à proximité.
2 Branchez l'adaptateur reseau au raccordement du bloc secteur du socle chargeur.

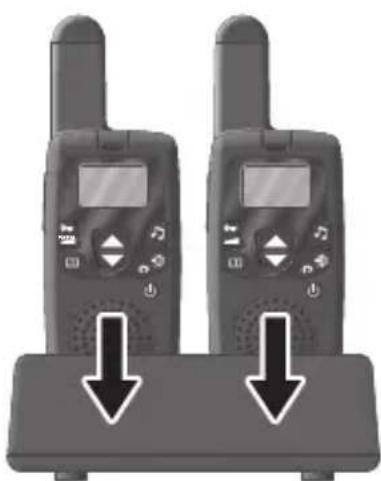

3 Posez les radiotéléphones sur le socle chargeur. Pendant la charge, les voyants lumineux sur le devant du socle s'allument rouge en permanence.
4 Retirer les radiotéléphones du socle chargeur au bout de 8 heures.
5 Retirez le bloc secteur de la prise de courant.
Allumer le radiotéléphone
Appuyez sur la touche pendant env. 3
seconds. Le radiotelphone s'allume, I'ecran affi che le canal selectionné et l'actuelle capacité des piles Si vous ne voyagez plus qu'une barre les piles sont presque decharges. Remplacez-les rapidement.
Éteindre le radiotéléphone
Appuyez sur la touche pendant env. trois secondes. Le radiotéléphone s'eteint, extinction de l'écran.
Se servir du radiotéléphone
Si vous désirez communiquer via vos radiotéléphones, tous les apparèils doivent être branchés et régles sur le même canal.
Pour que la liaison réussisse, vous devez vous trouvez à l'intérieur de la zone de portée de réception.
Les éléments sélectionnés dans le menu clignotent quand vous effectuez leur réglage.
Émettre et recevoir un signal
1 Appuyez longuement sur la touche PTT L'écran affiche. Le radiotéléphone se trouve en mode émission.
2 Tenez le radiotéléphone pres de votre bouche et parlez dans le microphone.
Tous les radiotéléphones qui se trouvent à l'intérieur de la zone de portée et sont régles sur le même canal reçoivent votre message. L'écran affiche
3 Si vous voulez répondre à un signal reçu, appuyez sur la touche (||PTT| et parlez dans le microphone.
Balayage des canaux
Avant de balayer tous les canaux pour receivevoir d'eventuels messages radio à l'intérieur de la portée de votre radiotéléphone, assurez-vous que vous avez bien règlé BF dans le menu sous-canal.
1 Appuyez sur la touche De radioteléophone balaie tous les canaux les un après les autres.
2 Si vous voulez conserver un canal, appuyez une nouvelle fois sur la touche
Si vous désirez communiquer avec d'autres utilisateurs, assurez-vous que tous les radiotéléphones communicants utilisent le même canal et sous-canal.
Régler le canal
Les radiotéléphones utilisent des canaux libres. Tous les radiotéléphones qui se trouvent à l'intérieur de la zone de portée et sont régles sur le même canal peuvent receivevoir des signaux. Tenez compte également des indications concernant les sous-canaux si vous ne souhaitez pas que des tiers prenant part à vos communications.
1 Appuyez sur la touche . Lucran affiche .
2 Reglez le canal voulu avec les touches ou
3 Validez votre entree avec la touche
Régler le sous-canal (sous-code) Code CTCSS
Pour pouvoir communiquer via un sous-canal (code CTCSS), vous doivent regardier le même canal et le même sous-canal sur les radiotéléphones communicants.
1 Appuyez 2 fois sur la touche Lcran affiche 88.
2 Sélectionnez le sous-canal voulu à l'aide des touches ou
Selectionnez de réglage OF si vous ne poulez pas utiliser de sous-canal.
Code DCS
Pour pouvoir communiquer via un sous-canal (code DCS), vous doivent regardier le même canal et le même sous-canal sur les radiotéléphones communicants.
1 Appuyez 3 fois sur la touche Lcran affiche
2 Sélectionnez le sous-canal voulu à l'aide des touches ou
Sélectionnez de réglage OF si vous ne foulez pas utiliser de sous-canal.
Dual Watch
Utilisez la fonction Dual Watch si vous voulez surveiller deux canaux en même temps.
1 Appuyez 4 fois sur la touche Lecran affiche bw
2 Sélectionnez le deuxième canal youlu (à côté de celui actuèlement régèle) à l'aide des touches ou
3 Validez votre entree avec la touche (IPTI).
4 Si cette fonction est activée, l'écran affiche en permanence . L'écran affiche en alternance les canaux sélectionnés.
Fonction VOX
Utilisez la fonction VOX si vous poulez que le microphone s'ouvre automatiquement lorsqu'il détecte des bruits.
Vos pouvez régler trois sensibilities.
1 Appuyez 5 fois sur la touche Lcran affiche VOX
2 Sélectionnez la sensibilité du microphone voulue à l'aide des touches ou
3 Validez votre entree avec la touche (IPTI).
Selectionner et émettre une sonnerie
Selectionnez et émettez une sonnerie pour attirer l'attention de la station réceptrice.
1 Appuyez 6 fois sur la touche
2 Sélectionnez l'une des 10 sonneries à l'aide des touches ou
3 Validez votre entree avec la touche (IPTI).
4 Si vous voulez émettre une sonnerie, appuyez sur la touche .Votre sonnerie sera transmise a la station receptrice.
Régler les sons des touches
Réglez si vous voulez qu'un bip soit produit à chaque pression de touche.
1 Appuyez 7 fois sur la touche
2 Activez ou désactivez le bip de touche à l'aide des touches ou
3 Validez votre entree avec la touche
Signal de confirmation (Roger Beep)
Réglez si vous désirez qu'un bref signal de confirmation (Roger Beep) soit produit en fin de votre transmission vocale.
1 Appuyez 8 fois sur la touche . Lecran affiche r0.
2 Activez ou désactivez le signal de confirmation à l'aide des touches ou
3 Validez votre entree avec la touche
Extinction automatique
Réglez si vous voulez que votre radiotéléphone s'éteigne automatiquement après un certain laps de temps (1 à 6 heures).
1 Appuyez 9 fois sur la touche Lcran affiche APO
2 Sélectionnez le temps youlu à l'aide des touches ou
3 Validez votre entrée avec la touche
Régler le volume sonore
Réglez le volume sonore des signaux entrants lorsque le radiotéléphone est en mode veille.
Activez le volume sonore à l'aide des touches
ou L'écran affiche le volume sonore réglé sur le bord inférieur. Plus il y a de barres, plus le volume est élevé.
Fonction Time-Out
La fonction Time-Out aide à réduire la consommation de courant. Cette fonction est automatiquement activée.
Si vous appuyez plus de 3 minutes sur la touche | |PTT| ,vous entendez un signal sonore.Dans ce cas,relachez la touche | |PTT| et recommencez la communication.
Si vous utilisez la fonction VOX, vous entendez un signal sonore au bout de 3 minutes de reconnaissance de bruits ininterrimpue et la fonction est désactivée.
Verrouillage des touches
Verrouillez les touches si ne voulez pas que des fonctions se déclenchent inopinément.
1 Appuyez sur la touche pendant 3 secondes. Les touches sont verrouillées, l'écran affiche
2 Appuyez a nouveau sur la touche pendant 3 secondes pour les déverrouiller.
Élimination
Si vous ne foulez plus vous servir de votre apparéil, veuillez l'apporter au centre de collecte de l'organisme d'élimination des déchets de votre commune (par ex. centre de recyclage). D'après la loi relative aux apparéils électriques et électroniques, les
propriétaires d'appareils usages sont tenus d'apporter tous les ancients apparèils électriques et Electroniques dans un collecteur séparé. L'icone ci-contre signifie que vous ne devez enaucun cas jeter votre apparéil dans les ordures menagères! Risque pour la santé et l'environnement causé par les piles! Retirez les piles de l' apparéil avant de l'éliminer. Ne jamais ouvrir, endommager, avaler les piles ou ne jamais faire pénétrer leur contenu dans l'environnement. Elles peuvent contérer des métaux lourds toxiques et nuisibles pour celui-ci. Vous étés tenu par la loi d'éliminer les piles en les déposant chez un revendeur ou en les déposant dans les collecteurs correspondants de l'organisme d'élimination des déchets local. Leur élimination est gratuite. Les symboles signifient que vous ne devez enaucun cas jeter les piles dans les ordures menagères, mais que vous devez les apporter à un centre de collecte.
Éliminez les matériaux d'emballage conformément aux réglementations locales.
Respectez toujours les types de piles mentionnés dans les données techniques. Ne mélangez pas les différents types de piles. Retirez les piles si vous n'utilise pas les apparciels pendant une période prolongée.
Si les piles sont presque vides, le radiotéléphone émet un signal sonore d'advertissement à intervalles réguliers.
Données techniques
Les données se trouvent à la page 55 de ce mode d'emploi.
Par la presente, la société Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen, déclare que ces apparêils répondent aux exigences essentielles et aux autres prescriptions importantes de la directive 2014/53/EU. Le marquage CE appose sur les apparêils confirme leur conformité.
Voutrouvez la déclaration de conformité de ce produit sur le site http://productip.com/?f=5d2e7
Nettoyage
Nettoyez les surfaces du boitier avec un chiffon sec, doux et non pelucheux. N'utilisez pas de produits d'entretien ni de solvants.
Eupoc kavaiwv 12,5 kHz
Xpovoc ouiiaic expi kai 16 wpc.
Aiaotaoεi 123x45x20mm
Bapoc 48g
Nous nous réservons le droit de proceder à des modifications quant au contenu et à la technique.
N° d'article 5396 (noir) / Version 2017.05
