VMAT3462AT - διανομέας NEDIS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διανομέας / εναλλάκτης μήτρας HDMI 4x2
Μάρκα	Nedis
Μοντέλο	VMAT3462AT
Διαστάσεις (Μ x Π x Υ)	260 x 110 x 25 mm
Τροφοδοσία	5 V DC / 2 A
Υποστηριζόμενη ανάλυση	4K στα 30 Hz, 1080p, 720p, 576p, 480p
Μέγιστο εύρος ζώνης ανά κανάλι	340 MHz
Μέγιστος ρυθμός bit ανά οθόνη	3,4 Gb/s
Σήμα DDC εισόδου/εξόδου	5 V p-p (TTL)
Θερμοκρασία λειτουργίας	0 - 45 °C
Υγρασία λειτουργίας	10 - 85 % RH (χωρίς συμπύκνωση)
Είσοδοι HDMI	4 (1-4)
Έξοδοι HDMI	2 (A και B)
Χειρισμός	Κουμπιά στο μπροστινό πλαίσιο και τηλεχειριστήριο
Ενδείξεις LED	Τροφοδοσία και επιλογή εισόδου για κάθε έξοδο
Εγγύηση	1 έτος

Συχνές ερωτήσεις - VMAT3462AT NEDIS

Πώς να συνδέσετε τον διανομέα HDMI VMAT3462AT;

Συνδέστε τις πηγές HDMI σας (συσκευή DVD, αποκωδικοποιητής, κονσόλα) στις εισόδους 1 έως 4 χρησιμοποιώντας καλώδια HDMI. Συνδέστε τις οθόνες (TV, monitor) στις εξόδους A και B. Τέλος, τροφοδοτήστε τον διανομέα με τον παρεχόμενο μετασχηματιστή ρεύματος 5 V / 2 A.

Πώς να επιλέξετε την είσοδο για κάθε έξοδο;

Χρησιμοποιήστε τα κουμπιά επιλογής στο μπροστινό πλαίσιο (κουμπιά 6 και 7) ή το τηλεχειριστήριο: πατήστε τα αντίστοιχα πλήκτρα για την έξοδο A (D③) ή την έξοδο B (D⑤) για να επιλέξετε την είσοδο HDMI (1 έως 4).

Το τηλεχειριστήριο δεν λειτουργεί, τι να κάνω;

Ελέγξτε τις μπαταρίες του τηλεχειριστηρίου και βεβαιωθείτε ότι ο αισθητήρας τηλεχειριστηρίου (μπροστινό πλαίσιο, στοιχείο 3) δεν είναι φραγμένος. Χρησιμοποιήστε τα κουμπιά του μπροστινού πλαισίου ως εναλλακτική λύση.

Ποια είναι η μέγιστη υποστηριζόμενη ανάλυση;

Το VMAT3462AT υποστηρίζει 4K στα 30 Hz, καθώς και 1080p, 720p, 576p και 480p. Για 4K, χρησιμοποιήστε καλώδια HDMI υψηλής ταχύτητας.

Μπορώ να χρησιμοποιήσω τον διανομέα με ένα τυπικό καλώδιο HDMI;

Ναι, αλλά για καλύτερη ποιότητα και σταθερότητα, ειδικά σε 4K, χρησιμοποιήστε πιστοποιημένα καλώδια HDMI υψηλής ταχύτητας.

Η ενδεικτική λυχνία τροφοδοσίας δεν ανάβει, τι να κάνω;

Ελέγξτε τη σύνδεση του μετασχηματιστή ρεύματος στον διανομέα και στην πρίζα. Βεβαιωθείτε ότι ο μετασχηματιστής είναι αυτός που παρέχεται (5 V / 2 A). Εάν το πρόβλημα επιμένει, επικοινωνήστε με την εξυπηρέτηση πελατών.

Πώς να συντηρήσετε τον διανομέα HDMI;

Αποσυνδέστε τη συσκευή πριν από τον καθαρισμό. Χρησιμοποιήστε ένα μαλακό, στεγνό πανί. Μην χρησιμοποιείτε χημικά ή λειαντικά προϊόντα. Αποφύγετε την υγρασία και τη σκόνη.

Ο διανομέας θερμαίνεται κανονικά;

Μια ελαφριά θερμότητα είναι φυσιολογική κατά τη λειτουργία. Φροντίστε να τοποθετείτε τη συσκευή σε σταθερή και καλά αεριζόμενη επιφάνεια, μακριά από τον ήλιο και πηγές θερμότητας.

Ποια είναι η εγγύηση αυτού του προϊόντος;

Η εγγύηση είναι ενός έτους από την ημερομηνία αγοράς. Για οποιαδήποτε απαίτηση, επικοινωνήστε με την εξυπηρέτηση πελατών της Nedis μέσω της ιστοσελίδας ή μέσω email.

Πού να βρω τη δήλωση συμμόρφωσης;

Η πλήρης δήλωση συμμόρφωσης είναι διαθέσιμη για λήψη στη σελίδα υποστήριξης του προϊόντος: webshop.nedis.fr/VMAT3462AT#support.

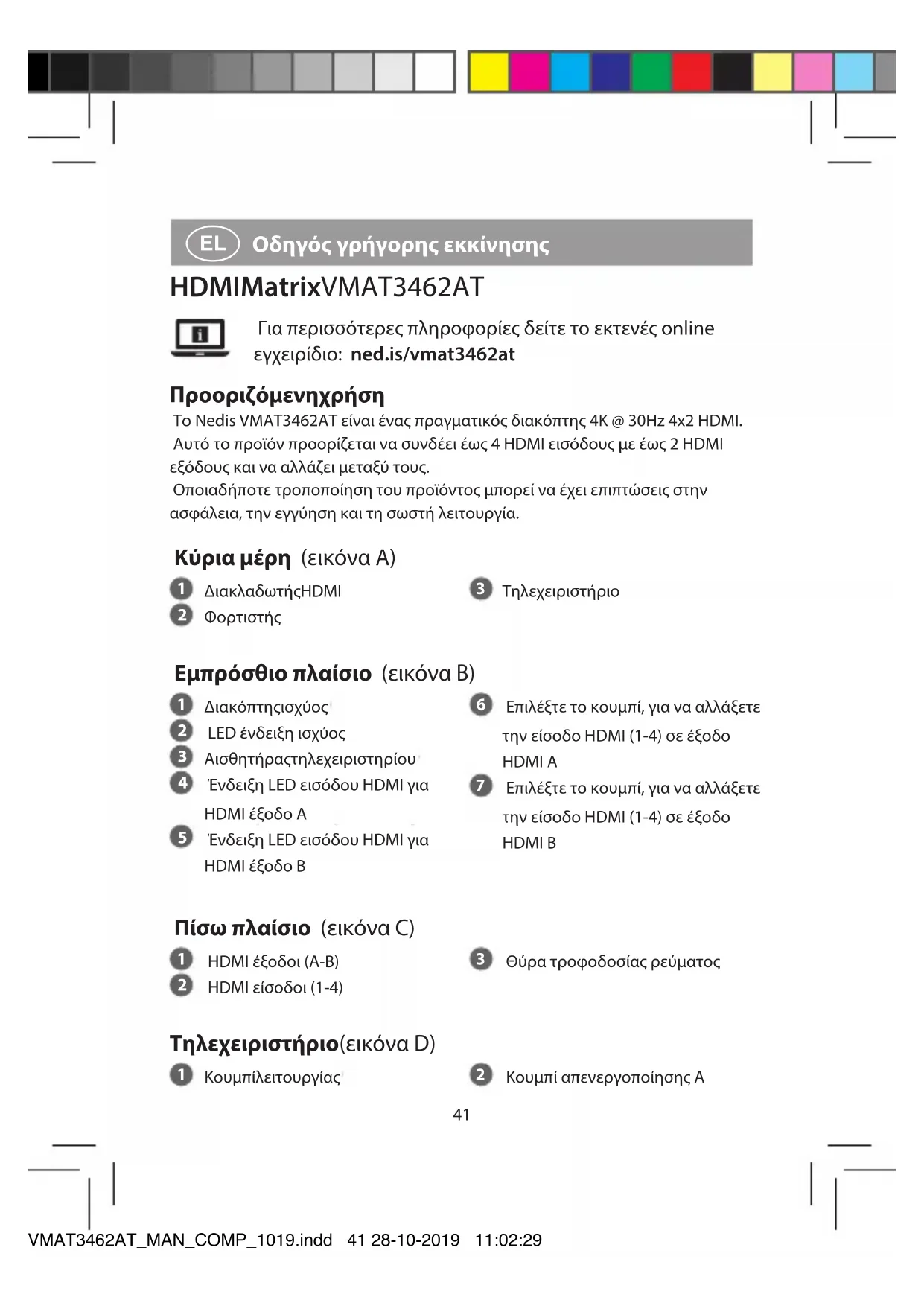

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VMAT3462AT NEDIS

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vmat3462at

Utilisation prévue

Le VMAT3462AT Nedis est un véritable commutateur matriciel HDMI 4x2 4K à 30 Hz.

Ce produit est destiné à connecter jusqu'à 4 entrées HDMI avec jusqu'à 2 sorties HDMI et à commuter entre elles.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Pièces principales (image a)

Répartiteur HDMI

Adaptateur secteur

Panneau avant (image b)

Interrupteur Voyant LED d'alimentation 3 Capteur de télécommande 4 Voyants LED d'entrée HDMI pour sortie HDMI A 5 Voyants LED d'entrée HDMI pour sortie HDMI B

6 Bouton de sélection pour commuter une entrée HDMI (1-4) sur une sortie HDMI A 7 Bouton de sélection pour commuter une entrée HDMI (1-4) sur une sortie HDMI B

Panneau arrière (image c)

1 Sorties HDMI (A-B) 2 Entrées HDMI (1-4)

3 Port d'alimentation

Télécommande(image d)

1 Bouton d'alimentation Bouton d'arrêt A 3 Sélectionnez les boutons d'entrée HDMI pour la sortie HDMI A

4 Bouton d'arrêt B 5 Sélectionnez les boutons d'entrée HDMI pour la sortie HDMI B

Aerissement

• Utilisez le produit uniquement comme décrit dans le présent manuel.
• Ne pas installer ou utiliser un appareil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

• Connecter des périphériques d'entrée HDMI E ① aux entrées HDMI C ② à l'aide d'un câble HDMI. Par exemple, un périphérique d'entrée HDMI peut être un lecteur de DVD, un décodeur ou une console de jeux.
• Connectez les périphériques de sortie HDMI E ② aux sorties HDMI C ① à l'aide d'un câble HDMI.
• Connectez le port d'alimentation C ③ à une prise de courant à l'aide de l'adaptateur secteur A ③ 5 V CC 2 A fourni.

Utiliser le séparateur HDMI

Pour les options suivantes, utilisez la télécommande D③⑤:

• Appuyez sur les boutons d'entrée HDMI D③⑤ pour sélectionner l'entrée pour chaque sortie HDMI (A, B).

Produit Répartiteur HDMI
Article numéro VMAT3462AT
Dimensions (L x I x H) 260 x 110 x 25 mm
Résolution HDMI prise en charge 4K à 30 Hz 1080p / 720p / 576p / 480p
Bande passante maxi par canal 340 MHz
Débit maximum en bauds par écran 3,4 Go/s
Signal DDC d'entrée / sortie 5 V p-p (TTL)
Température fonctionnement 0 - 45 °C
Humidité 10 - 85 % HR (sans condensation)
Source d'alimentation 5 VDC / 2 A
Garantie 1 an

Déclaration de conformité

Nous, Nedis B. V., déclarons en tant que fabricant que le produit VMAT3462AT de notre marque Nedis, produit en Chine, a été testé conformément à toutes les normes et réglementations CE en vigueur et que tous les tests ont été réussis. Cela inclut, sans toutefois s'y limiter, la directive RED 2014/53/UE.

La Déclaration de conformité complète (et la fiche de sécurité le cas échéant) peut être trouvée et téléchargée via webshop.nedis.fr/VMAT3462AT#support

Pour plus d'informations sur la conformité, contactez le service client :

Site Web: www.nedis.com

E-mail: [e-mail]

Téléphone: [phone] (pendant les heures de bureau)

Nedis B. V., de Tweeling 28

5215 MC's-Hertogenbosch, Pays-Bas
