HASZNÁLATI ÚTMUTATÓ VMAT3462AT NEDIS

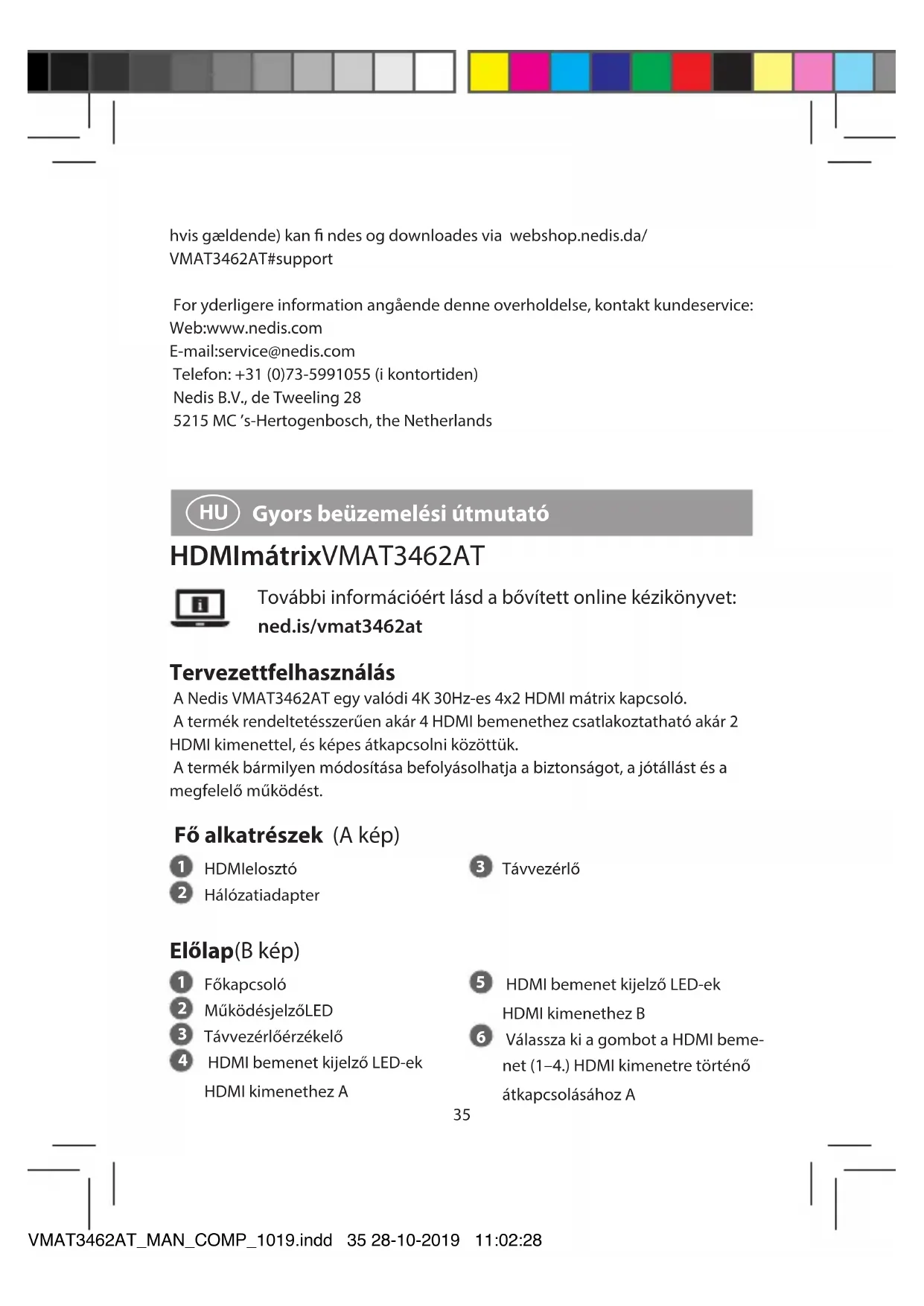

Gyors beüzemelési útmutató 35
Gyors beüzemelési útmutató HDMI mátrix VMAT3462AT
További információért lásd a bővített online kézikönyvet: ned.is/vmat3462at Tervezett felhasználás A Nedis VMAT3462AT egy valódi 4K 30Hz-es 4x2 HDMI mátrix kapcsoló. A termék rendeltetésszerűen akár 4 HDMI bemenethez csatlakoztatható akár 2 HDMI kimenettel, és képes átkapcsolni közöttük. A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést. Fő alkatrészek (A kép)
Távvezérlő Előlap (B kép)
HDMI bemenet kijelző LED-ek HDMI kimenethez A
HDMI bemenet kijelző LED-ek HDMI kimenethez B
Válassza ki a gombot a HDMI beme- net (1–4.) HDMI kimenetre történő átkapcsolásához A VMAT3462AT_MAN_COMP_1019.indd 35 28-10-2019 11:02:2836
Válassza ki a gombot a HDMI beme- net (1–4.) HDMI kimenetre történő átkapcsolásához B Hátlap (C kép)
Tápcsatlakozó Távvezérlő (D kép)
Válassza ki a HDMI bemenet gom- bokat a HDMI kimenethez A
Válassza ki a HDMI bemenet gom- bokat a HDMI kimenethez B Biztonsági utasítások
- A terméket csak az ebben a kézikönyvben leírt módon használja.
- Sérült terméket ne használjon.
- Ne tegye ki a terméket közvetlen napfénynek, nyílt lángnak vagy hőnek.
- Óvja a terméket víztől vagy nedvességtől.
- Helyezze a terméket stabil és sík felületre.
- Ne ejtse le a terméket és kerülje az ütődést.
- Ne nyissa ki a terméket.
- Tartsa a terméket gyermekektől távol. Csatlakozási rajz (E kép)
- Csatlakoztassa a HDMI bemeneti készülékeket E
egy HDMI kábel használatával. HDMI bemeneti készülék lehet például egy DVD lejátszó, egy beltéri egység vagy egy játékkonzol.
- Csatlakoztassa a HDMI kimeneti készülékeket E
egy HDMI kábel használatával.
- Csatlakoztassa a tápellátás portját C
egy tápkimenethez a kapott DC 5 V, 2 A tápadapter A
használatával. A HDMI elosztó használata A következő opciókhoz használja a távvezérlőt D35: VMAT3462AT_MAN_COMP_1019.indd 36 28-10-2019 11:02:2837
- Nyomja meg a HDMI bemenet gombokat D
az egyes HDMI kimenetek (A, B) bemenetének kiválasztásához. Műszaki adatok Termék HDMI elosztó Cikkszám VMAT3462AT Méretek (h x sz x m) 260 x 110 x 25 mm Támogatott HDMI felbontás 4K 30 Hz-en 1080p / 720p / 576p / 480p Maximális sávszélesség csatornánként 340 MHz Legnagyobb adatátviteli sebesség kijelzőnként 3,4 Gbps Bemeneti / kimeneti DDC jel 5 V p-p (TTL) Üzemi hőmérséklet 0 - 45 °C Páratartalom 10–85% r. p. (páralecsapódás nélkül) Áramellátás 5 VDC / 2 A Szavatosság 1 év Megfelelőségi nyilatkozat A gyártó Nedis B.V. nevében kijelentjük, hogy a Nedis
márkájú, Kínában gyártott VMAT3462AT terméket az összes vonatkozó CE szabvány és előírás szerint bevizsgáltuk, és a termék minden vizsgálaton sikeresen megfelelt. Ez magában foglalja – nem kizárólagos jelleggel – a rádióberendezésekről szóló 2014/53/EU irányelvet. A teljes megfelelőségi nyilatkozat (és ha van, akkor a biztonsági adatlap) a webshop.nedis.hu/VMAT3462AT#support címen elérhető és letölthető A megfelelőséggel kapcsolatos további információkért hívja az ügyfélszolgálatot: Web: www.nedis.com E-mail: service@nedis.com Telefon: +31 (0)73-5991055 (munkaidőben) Nedis B.V., de Tweeling 28 5215 MC ’s-Hertogenbosch, Hollandia VMAT3462AT_MAN_COMP_1019.indd 37 28-10-2019 11:02:2838
