KÄYTTÖOHJE VMAT3462AT NEDIS

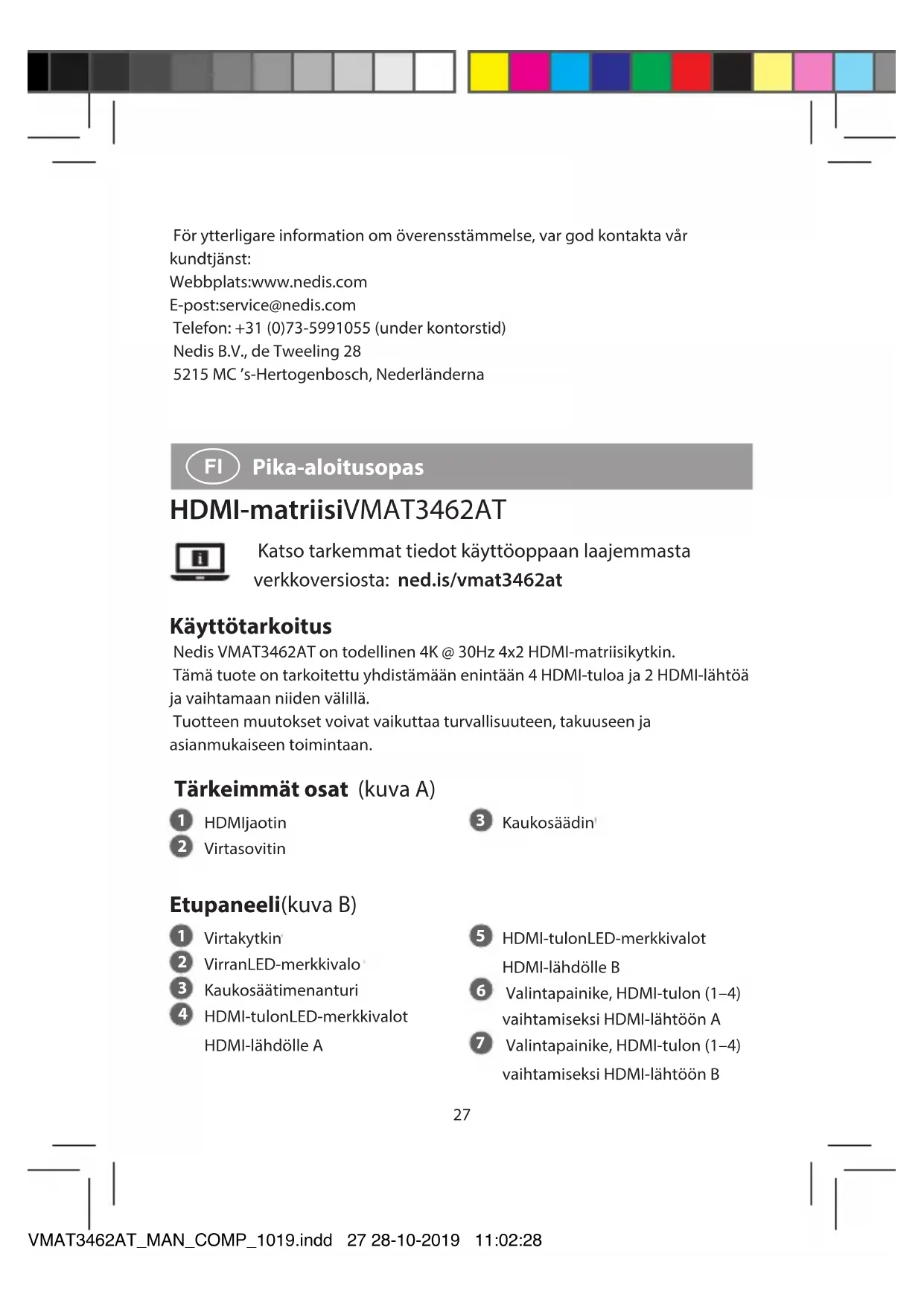

Pika-aloitusopas HDMI-matriisi VMAT3462AT

Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/vmat3462at Käyttötarkoitus Nedis VMAT3462AT on todellinen 4K @ 30Hz 4x2 HDMI-matriisikytkin. Tämä tuote on tarkoitettu yhdistämään enintään 4 HDMI-tuloa ja 2 HDMI-lähtöä ja vaihtamaan niiden välillä. Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan. Tärkeimmät osat (kuva A)

Kaukosäädin Etupaneeli (kuva B)

Virran LED-merkkivalo

Kaukosäätimen anturi

HDMI-tulon LED-merkkivalot HDMI-lähdölle A

HDMI-tulon LED-merkkivalot HDMI-lähdölle B

Valintapainike, HDMI-tulon (1–4) vaihtamiseksi HDMI-lähtöön A

Valintapainike, HDMI-tulon (1–4) vaihtamiseksi HDMI-lähtöön B VMAT3462AT_MAN_COMP_1019.indd 27 28-10-2019 11:02:2828 Takapaneeli (kuva C)

Virtaliitäntä Kaukosäädin (kuva D)

HDMI-tulon valintapainikkeet HDMI-lähdölle A

HDMI-tulon valintapainikkeet HDMI-lähdölle B Turvallisuusohjeet

• Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.

• Älä käytä vaurioitunutta tuotetta.

• Älä altista laitetta suoralle auringonvalolle, avotulelle tai kuumuudelle.

• Älä altista tuotetta vedelle tai kosteudelle.

• Aseta tuote vakaalle ja tasaiselle alustalle.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Pidä tuote poissa lasten ulottuvilta. Kytkentäkaavio (kuva E)

• Kytke HDMI-tulolaitteet E

HDMI-kaapelilla. HDMI-tulolaite voi olla esimerkiksi DVD-soitin, tv-sovitin tai pelikonsoli.

• Kytke HDMI-lähtölaitteet E

• Yhdistä virtaportti C

pistorasiaan mukana toimitetulla DC 5 V, 2 A verkkovirta-adapterilla A

HDMI-jakajan käyttö Käytä seuraaville vaihtoehdoille kaukosäätimen painikkeita D35:

valitaksesi tulon kummallekin HDMI-lähdölle (A, B). VMAT3462AT_MAN_COMP_1019.indd 28 28-10-2019 11:02:2829 Tekniset tiedot Tuote HDMI jaotin Tuotenro VMAT3462AT Mitat (p x l x k) 260 x 110 x 25 mm Tuettu HDMI-resoluutio 4K @ 30 Hz 1080p / 720p / 576p / 480p Kaistanleveys kanavaa kohti enintään 340 MHz Baudinopeus enintään näyttöä kohti 3,4 Gbps Tulo / lähtö DDS-signaali 5 V p-p (TTL) Käyttölämpötila 0 - 45 °C Kosteus 10–85 % suhteellinen kosteus (ei tiivistymistä) Virtalähde 5 VDC / 2 A Takuu 1 vuosi Vaatimustenmukaisuusvakuutus Nedis B.V. ilmoittaa valmistajana, että tuote VMAT3462AT tuotemerkistämme Nedis

, valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE-standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta. Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta webshop.nedis. / VMAT3462AT#support Lisätietoa vaatimustenmukaisuudesta saat ottamalla yhteyttä asiakaspalveluun: Internet: www.nedis.com Sähköposti: service@nedis.com Puhelin: +31 (0)73-5991055 (toimistotyöaikana) Nedis B.V., de Tweeling 28 5215 MC ’s-Hertogenbosch, Alankomaat VMAT3462AT_MAN_COMP_1019.indd 29 28-10-2019 11:02:2830
