Producttype	HDMI 4x2 matrixschakelaar/-verdeler
Merk	Nedis
Model	VMAT3462AT
Afmetingen (L x B x H)	260 x 110 x 25 mm
Voeding	5 V DC / 2 A
Ondersteunde resolutie	4K bij 30 Hz, 1080p, 720p, 576p, 480p
Maximale bandbreedte per kanaal	340 MHz
Maximale bitsnelheid per scherm	3,4 Gb/s
DDC signaal in/uit	5 V p-p (TTL)
Bedrijfstemperatuur	0 - 45 °C
Luchtvochtigheid tijdens gebruik	10 - 85 % RV (zonder condensatie)
HDMI-ingangen	4 (1-4)
HDMI-uitgangen	2 (A en B)
Bediening	Knoppen op het voorpaneel en afstandsbediening
LED-indicatoren	Voeding en ingangsselectie voor elke uitgang
Garantie	1 jaar

Veelgestelde vragen - VMAT3462AT NEDIS

Hoe sluit ik de HDMI-splitter VMAT3462AT aan?

Sluit uw HDMI-bronnen (dvd-speler, decoder, console) aan op ingangen 1 tot 4 met HDMI-kabels. Sluit de schermen (tv, monitor) aan op uitgangen A en B. Voed ten slotte de splitter met de meegeleverde 5 V / 2 A netadapter.

Hoe selecteer ik de ingang voor elke uitgang?

Gebruik de selectieknoppen op het voorpaneel (knoppen 6 en 7) of de afstandsbediening: druk op de bijbehorende toetsen voor uitgang A (D③) of uitgang B (D⑤) om de HDMI-ingang (1 tot 4) te kiezen.

De afstandsbediening werkt niet, wat te doen?

Controleer de batterijen van de afstandsbediening en zorg ervoor dat de sensor van de afstandsbediening (voorpaneel, onderdeel 3) niet wordt geblokkeerd. Gebruik de knoppen op het voorpaneel als alternatief.

Wat is de maximale ondersteunde resolutie?

De VMAT3462AT ondersteunt 4K bij 30 Hz, evenals 1080p, 720p, 576p en 480p. Gebruik voor 4K snelle HDMI-kabels.

Kan ik de splitter met een standaard HDMI-kabel gebruiken?

Ja, maar voor de beste kwaliteit en stabiliteit, vooral bij 4K, gebruik gecertificeerde snelle HDMI-kabels.

Het LED-voedingslampje gaat niet branden, wat te doen?

Controleer de aansluiting van de netadapter op de splitter en het stopcontact. Zorg ervoor dat de adapter de meegeleverde is (5 V / 2 A). Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe onderhoud ik de HDMI-splitter?

Koppel het apparaat los voor reiniging. Gebruik een zachte, droge doek. Gebruik geen chemische of schurende middelen. Vermijd vocht en stof.

Wordt de splitter normaal warm?

Een lichte warmte is normaal tijdens gebruik. Plaats het apparaat op een stabiel, goed geventileerd oppervlak, uit de buurt van zonlicht en warmtebronnen.

Wat is de garantie op dit product?

De garantie is één jaar vanaf aankoopdatum. Voor claims kunt u contact opnemen met de klantenservice van Nedis via de website of per e-mail.

Waar vind ik de conformiteitsverklaring?

De volledige conformiteitsverklaring is te downloaden op de productondersteuningspagina: webshop.nedis.nl/VMAT3462AT#support.

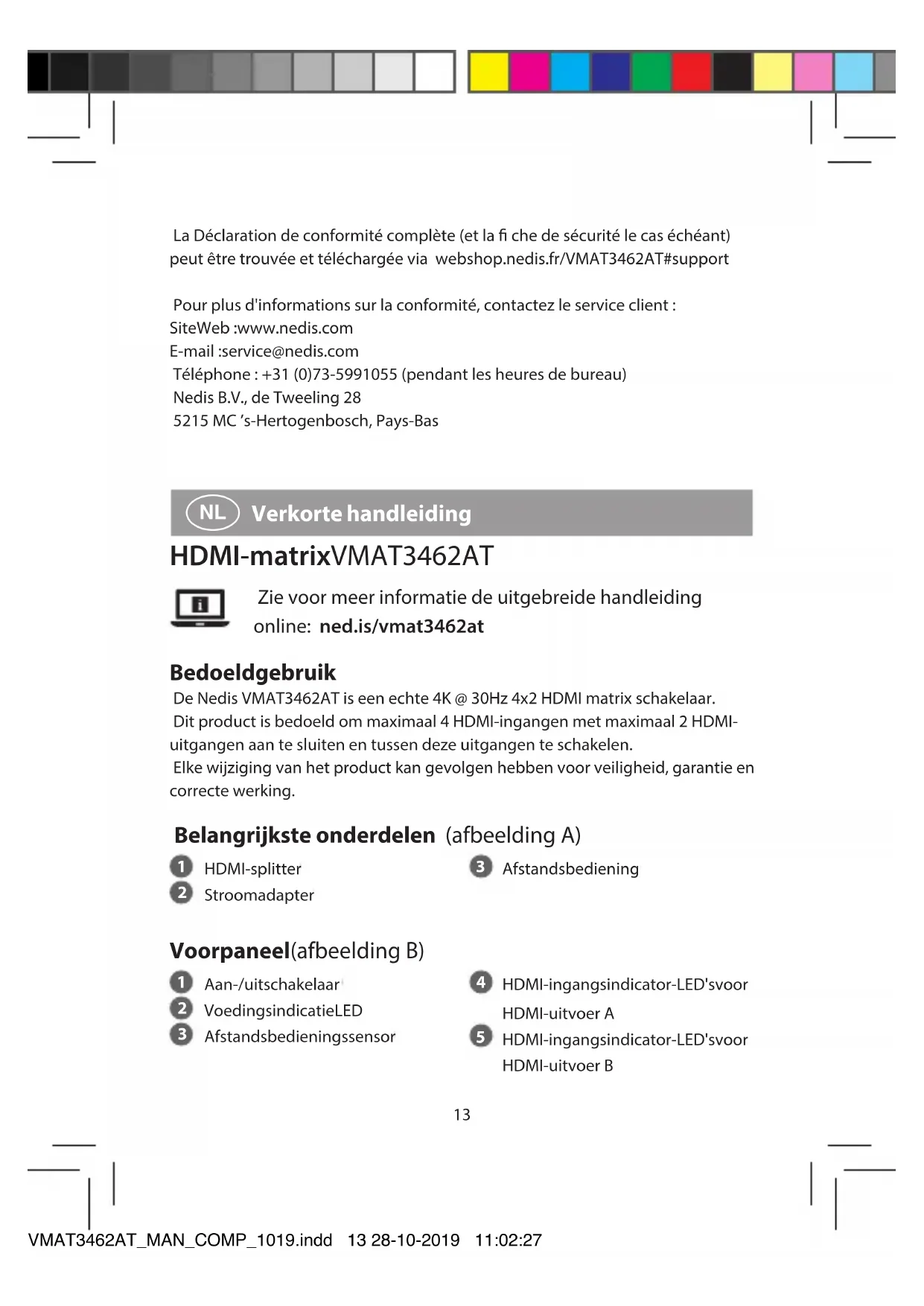

GEBRUIKSAANWIJZING VMAT3462AT NEDIS

NL Verkorte handleiding

HDMI-matrixVMAT3462AT

Zie voor meer informatie de uitgebreide handleiding online:ned.is/vmat3462at

Bedoeldgebruik

De Nedis VMAT3462AT is een母公司 4K @ 30Hz 4x2 HDMI matrix schakelaar.

Dit product is bedoeld om maximaal 4 HDMI-ingangen met maximaal 2 HDMI-uitgangen aan te sluiten en:tussen deze uitgangen te schakelen.

Elke wijdziging van het product kan gevolgen hebben voor veriligheid, garantie en correcte werkung.

Belangrijkste onderdelen (afbeelding A)

HDMI-splitter
2 Stroomadapter

3 Afstandsbediening

Voorpaneel(afbeelding B)

Aan-/uitschakelaar
2 VoedingsindicatieLED
3 Afstandsbedieningssensor

4 HDMI-ingangsindicator-LED'svoor HDMI-uitvoer A
5 HDMI-ingangsindicator-LED'svoor HDMI-uitvoer B

Keuzeknop, om HDMI-ingang (1-4) om te schakelen maar HDMIuitgang A

Keuzeknop, om HDMI-ingang (1-4) om te schakelen maar HDMI-uit-gang B

Achterpaneel (afbeelding C)

HDMI-uitgangen (A-B)
3 Voedingspoort
2 HDMI-ingangen (1-4)

Afstandsbediening (afbeelding D)

1 Aan/uitknop
Uit-knop A
3 Selecteer HDMI-ingangsknuppen voor HDMI-uitvoer A

4 Uit-knop B
5 Selecteer HDMI-ingangsknuppen voor HDMI-uitvoer B

Veiligheidsvoorschriften

VARSCHUWING

• Gebruik het product alleen zoals beschreven in deze handleiding.
• Neem een beschadigd product Niet in gebruik.
• Stel het product Niet bloot aan direct zonlicht, open vuur of但它.
• Stel het product Niet bloot aan water of vocht.
• Plaats het product op een stabiele en vlakke ondergrond.
• Laat het product Niet vallen en voorkom stoten.
• Open het product Niet.
• Houd het product buiten bereik van kinderen.

Aansluitschema (afbeelding E)

• Sluit HDMI-ingangsapparaten E ① aan op de HDMI-ingangenen C② m.b.v. een HDMI-kabel. Een HDMI-invoerapparaat kan bijvoorbeeld een DVD-speler, een settopbox of een spelconsole zich.
• Sluit HDMI-uitgangsapparaten E ② aan op de HDMI-uitgangen C① m.b.v. een HDMI-kabel.
• Sluit de voedingspoort C ③ m.b.v. van de meegeleverde DC 5 V, 2 A voedingsadapter A ③ aan op een stopcontact.

De HDMI splitter gebruiken

Gebruik voor de volgende opties de afstandsbedieten D③⑤:

• Druk op de HDMI-ingangsknuppen D ③⑤ om de ingang voor elke HDMI-uitgang (A, B) te selecteren.

Specifications

ProductHDMI-splitter
ArtikelnummerVMAT3462AT
Afmetingen (I x b x h) 260 x 110 x 25 mm
OndersteundeHDMI-resolutie 4K @ 30 Hz 1080p / 720p / 576p / 480p
Maximale bandbreedte per kanaal 340MHz
Maximale baudrate per display 3,4Gbps
In-/uitgangssignaalDDC-signaal 5 V p-p (TTL)
Bedrijfstemperatuur 0 - 45 °C
Vochtigkeit	10 - 85% RH (geen condensatie)
Voeding	5 VDC / 2 A
Garantie	1jaar

Verklaring van overeenstemming

Wij, Nedis B.V. verklaren als fabrikant dat het product VMAT3462AT van ons merk Nedis*, geproduced in China, is getest conform alle relevante CE-normen en voorschriften en dat alle tests met succes zijn doorstaan. Dit omvat, maar is nicht beperkt tot de richtlijn RED 2014/53/EU.

De volledige conformiteitsverklaring (en het blad met veiligheidsgeevens indien van toepassing) kan worden gezonden en gedownload via webshop. nedis.nl/VMAT3462AT#support

Voor andere informatatie met betrekking tot de naleving neemt u contact op met de klantenservice:

Web:www.nedis.nl

Email:[e-mail]

Telefoon: [phone] (tijdens kantooruren)

Nedis B.V., de Tweeling 28

5215 MC's-Hertogenbosch, Nederland
