NÁVOD K OBSLUZE VMAT3462AT NEDIS

Voliace tlačidlo na prepínanie vstu- pu HDMI (1 - 4) na výstup HDMI A

• Výrobok nevystavujte priamemu slnečnému svetlu, otvorenému ohňu a vysokej teplote.

• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.

• Výrobok neotvárajte.

• Výrobok udržujte mimo dosahu detí. Schéma zapojenia (obrázok E)

• Stlačením tlačidiel vstupu HDMI D

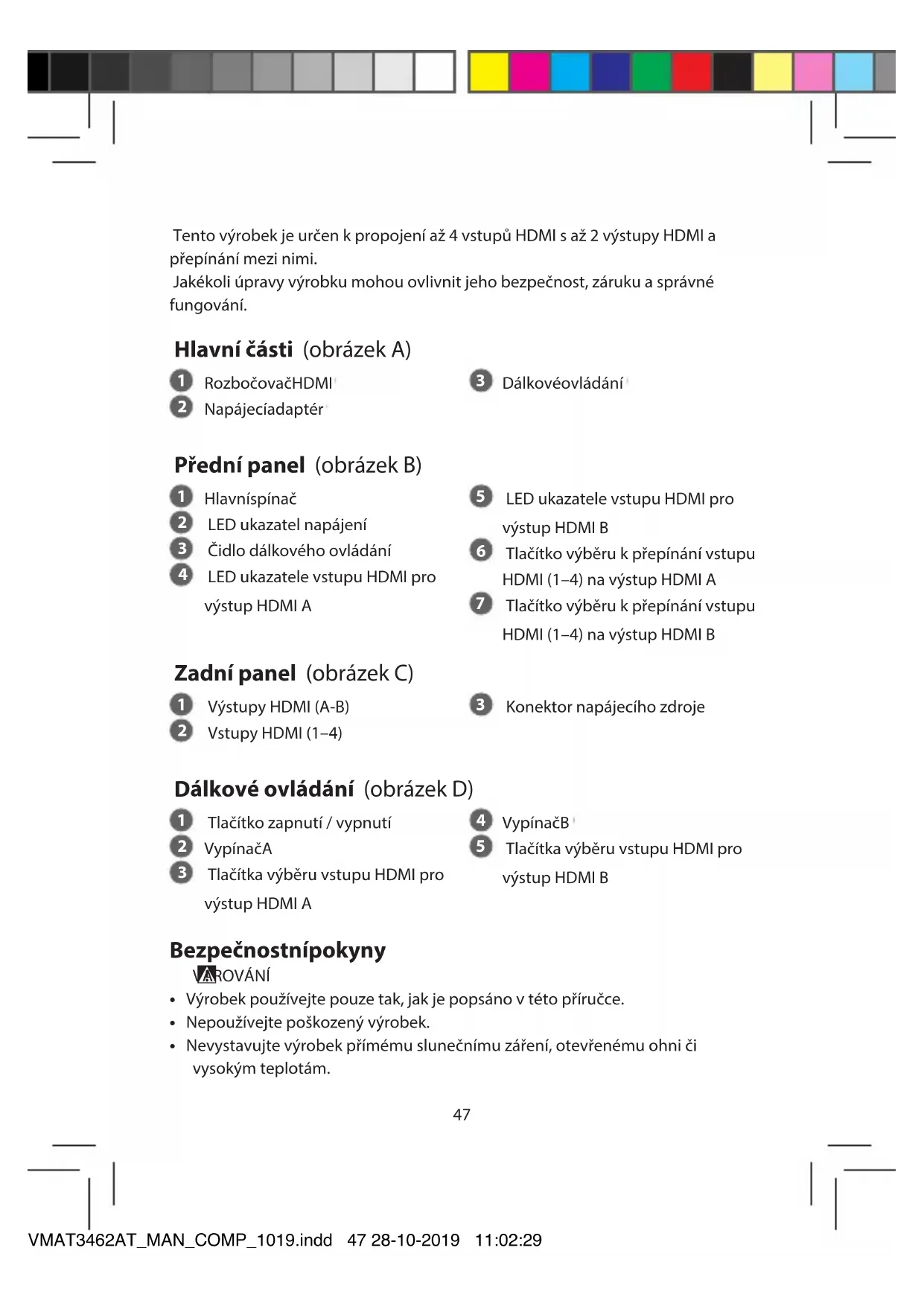

Rychlý návod Maticový přepínač HDMI VMAT3462AT Více informací najdete v rozšířené příručce online: ned.is/vmat3462at Zamýšlené použití VMAT3462AT značky Nedis je maticový přepínač HDMI True 4K @ 30 Hz 4x2. VMAT3462AT_MAN_COMP_1019.indd 46 28-10-2019 11:02:2947 Tento výrobek je určen k propojení až 4 vstupů HDMI s až 2 výstupy HDMI a přepínání mezi nimi. Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování. Hlavní části (obrázek A)

Dálkové ovládání Přední panel (obrázek B)

LED ukazatel napájení

Čidlo dálkového ovládání

LED ukazatele vstupu HDMI pro výstup HDMI A

LED ukazatele vstupu HDMI pro výstup HDMI B

Tlačítko výběru k přepínání vstupu HDMI (1–4) na výstup HDMI A

Tlačítko výběru k přepínání vstupu HDMI (1–4) na výstup HDMI B Zadní panel (obrázek C)

Konektor napájecího zdroje Dálkové ovládání (obrázek D)

Tlačítko zapnutí / vypnutí

Tlačítka výběru vstupu HDMI pro výstup HDMI A

Tlačítka výběru vstupu HDMI pro výstup HDMI B Bezpečnostní pokyny

• Výrobek používejte pouze tak, jak je popsáno v této příručce.

• Nepoužívejte poškozený výrobek.

• Nevystavujte výrobek přímému slunečnímu záření, otevřenému ohni či vysokým teplotám. VMAT3462AT_MAN_COMP_1019.indd 47 28-10-2019 11:02:2948

• Nevystavujte výrobek působení vody ani vlhkosti.

• Umístěte výrobek na stabilní a rovný povrch.

• Zabraňte pádu výrobku a chraňte jej před nárazy.

• Nesnažte se výrobek otevřít.

• Výrobek udržujte mimo dosah dětí. Schéma zapojení (obrázek E)

• Připojte vstupní zařízení HDMI E

pomocí kabelu HDMI. Vstupní zařízení HDMI může být například přehrávač DVD, set top box či herní konzole.

• Připojte výstupní zařízení HDMI E

připojte do zásuvky pomocí dodaného stejnosměrného adaptéru 5 V, 2 A A

Používání rozbočovače HDMI Pro následující možnost použijte dálkové ovládání D35:

• Stiskem tlačítek vstupu HDMI D

vyberte vstup pro každý výstup HDMI (A, B). Technické údaje Produkt Rozbočovač HDMI Číslo položky VMAT3462AT Rozměry (D × Š × V) 260 × 110 × 25mm Podporované rozlišení HDMI 4K při 30Hz 1080p / 720p / 576p / 480p Max. šířka pásma na kanál 340MHz Max. přenosová rychlost na displej 3,4 Gb/s Vstupní / výstupní signál DDC 5Vp-p (TTL) Provozní teplota 0 - 45 °C Vlhkost 10–85%RH (bez kondenzace) Zdroj napájení 5 VDC / 2 A Záruka 1rok VMAT3462AT_MAN_COMP_1019.indd 48 28-10-2019 11:02:2949 Prohlášení o shodě Společnost Nedis B.V. coby výrobce prohlašuje, že výrobek VMAT3462AT značky Nedis

, vyrobený v Číně, byl přezkoušen v souladu se všemi relevantními normami a nařízeními EK a že všemi zkouškami úspěšně prošel. Patří sem mimo jiné také nařízení RED 2014/53/EU. Kompletní prohlášení o shodě (a případně bezpečnostní list) můžete najít a stáhnout na adrese webshop.nedis.cs/VMAT3462AT#support . Další informace týkající se shody s předpisy získáte u oddělení služeb zákazníkům: Web: www.nedis.com E-mail: service@nedis.com Telefon: +31 (0)73-5991055 (během otevírací doby) Nedis B.V., de Tweeling 28 5215 MC ’s-Hertogenbosch, Nizozemsko
