Tipo di prodotto	Ripartitore / commutatore matriciale HDMI 4x2
Marca	Nedis
Modello	VMAT3462AT
Dimensioni (L x l x H)	260 x 110 x 25 mm
Alimentazione	5 V CC / 2 A
Risoluzione supportata	4K a 30 Hz, 1080p, 720p, 576p, 480p
Larghezza di banda massima per canale	340 MHz
Velocità di trasferimento massima per schermo	3,4 Gb/s
Segnale DDC ingresso/uscita	5 V p-p (TTL)
Temperatura di funzionamento	0 - 45 °C
Umidità di funzionamento	10 - 85 % UR (senza condensa)
Ingressi HDMI	4 (1-4)
Uscite HDMI	2 (A e B)
Comando	Pulsanti sul pannello frontale e telecomando
Indicatori LED	Alimentazione e selezione dell'ingresso per ogni uscita
Garanzia	1 anno

Domande frequenti - VMAT3462AT NEDIS

Come collegare il ripartitore HDMI VMAT3462AT?

Collegate le vostre sorgenti HDMI (lettore DVD, decoder, console) agli ingressi da 1 a 4 utilizzando cavi HDMI. Collegate i display (TV, monitor) alle uscite A e B. Infine, alimentate il ripartitore con l'adattatore di rete 5 V / 2 A fornito.

Come selezionare l'ingresso per ogni uscita?

Utilizzate i pulsanti di selezione sul pannello frontale (pulsanti 6 e 7) o il telecomando: premere i tasti corrispondenti per l'uscita A (D③) o l'uscita B (D⑤) per scegliere l'ingresso HDMI (da 1 a 4).

Il telecomando non funziona, cosa fare?

Verificate le pile del telecomando e assicuratevi che il sensore del telecomando (pannello frontale, elemento 3) non sia ostruito. Utilizzate i pulsanti del pannello frontale come alternativa.

Quale risoluzione massima è supportata?

Il VMAT3462AT supporta il 4K a 30 Hz, così come il 1080p, 720p, 576p e 480p. Per il 4K, utilizzate cavi HDMI ad alta velocità.

Posso utilizzare il ripartitore con un cavo HDMI standard?

Sì, ma per la migliore qualità e stabilità, specialmente in 4K, utilizzate cavi HDMI certificati ad alta velocità.

Il LED di alimentazione non si accende, cosa fare?

Verificate il collegamento dell'adattatore di rete al ripartitore e alla presa a muro. Assicuratevi che l'adattatore sia quello fornito (5 V / 2 A). Se il problema persiste, contattate il servizio clienti.

Come manutenere il ripartitore HDMI?

Scollegate il dispositivo prima della pulizia. Utilizzate un panno morbido e asciutto. Non utilizzate prodotti chimici o abrasivi. Evitate l'umidità e la polvere.

Il ripartitore scalda normalmente?

Un leggero calore è normale durante il funzionamento. Assicuratevi di posizionare il dispositivo su una superficie stabile e ben ventilata, lontano dalla luce solare diretta e da fonti di calore.

Qual è la garanzia di questo prodotto?

La garanzia è di un anno dalla data di acquisto. Per qualsiasi reclamo, contattate il servizio clienti Nedis tramite il sito web o e-mail.

Dove trovare la dichiarazione di conformità?

La dichiarazione di conformità completa è disponibile per il download sulla pagina di supporto del prodotto: webshop.nedis.fr/VMAT3462AT#support.

MANUALE UTENTE VMAT3462AT NEDIS

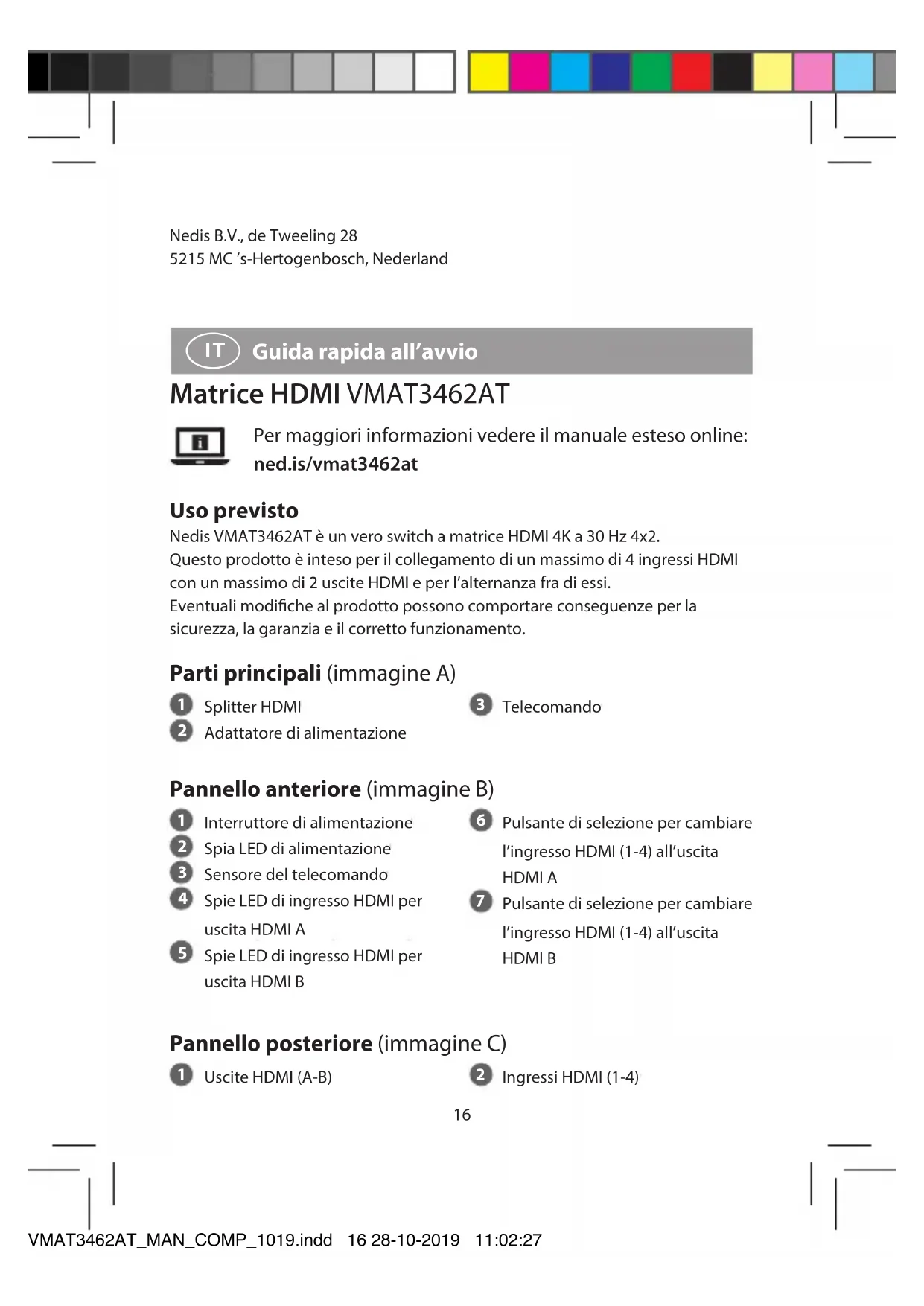

IT Guida rapida all'avvio

Matrice HDMI VMAT3462AT

Per maggiori informazioni vedere il manuale esteso online:
ned.is/vmat3462at

Uso previsto

Nedis VMAT3462AT è un vero switch a matrice HDMI 4K a 30 Hz 4x2.

Questo prodotto è inteso per il collegamento di un massimo di 4 ingressi HDMI con un massimo di 2 uscite HDMI e per l'alternanza fra di essi.

Eventuali modifiche al prodotto possono comportare consequences per la sicurezza, la garanzia e il corretto funzionamento.

Parti principali (imagine A)

1 Splitter HDMI

3 Telekomando

2 Adattatore di alimentazione

Pannello anteriore (imagine B)

1 Interruttore di alimentazione

6 Pulsante di selezione perambiare I'ingresso HDMI (1-4) all'uscita HDMI A

Spia LED di alimentazione

3 Sensore del telecomando

Spie LED di ingresso HDMI per uscita HDMI A

Pulsante di selezione perambiare l'ingresso HDMI (1-4) all'uscita HDMI B

Spie LED di ingresso HDMI per uscita HDMI B

Pannello posteriore (imagine C)

1 Uscite HDMI (A-B)

2 Ingressi HDMI (1-4)

3 Porta di alimentazione

Telecomando(immagine D)

Pulsante di accensione
2 Pulsante Off A
3 Selezionare i pulsanti di ingresso

HDMI per l'uscita HDMI A

4 Pulsante Off B
5 Selezionare i pulsanti di ingresso

HDMI per l'uscita HDMI B

Istruzioni di sicurezza

ANENZIONE

• Utilizzare il prodotto solo come descritto nel presente manuale.
  Nonutilizzare un prodotto danneggiato.
  Non esporre il prodotto alla luce diretta del sole, a fiamme libere o al calore.
  Non esporre il prodotto all'acqua o all'umidità.
• Posizione are il prodotto su una superficie piana e stabile.
  Non far cadere il prodotto ed evitare impatti.
  Non aprire il prodotto.
• Tenere il prodotto lontano alla portata dei bambini.

Schema di collegamento (imagine E)

• Collegare i dispositivi di ingressso HDMI E ①agli ingressi HDMI C2utilizzando un cavo HDMI. Ad esempio, un dispositivo di ingresso HDMI puoessere unlettore di DVD, un set top box o una console da gioco.
• Collegare i dispositivi di uscita HDMI E ② alle uscite HDMI C① tramite un cavo HDMI.
• Collegare la porta di alimentazione C ③ a una presa elettrica utilizzando l'adattatore CC 5 V, 2 A in dotazione A ③.

Utilizzato dello splitter HDMI

Per le opzioni seguenti,utilizzare il telecomando D ③⑤

• Premere i pulsanti di ingresso HDMI D ③ ⑤ per selezionare l'ingresso per ciascuna uscita HDMI (A, B).

Specifiche

ProdottoSplitterHDMI
NumeroarticoloVMAT3462AT
Dimensioni (p x l x a) 260 x 110 x 25 mm
Risoluzione HDMI supportata 4K a 30 Hz	1080p / 720p / 576p / 480p
Larghezza di banda massima per canale	340 MHz
Velocità baud max per display 3,4 Gbps
Segnale DDC ingresso/uscita 5 V p-p (TTL)
Temperatura di funzionamento 0 - 45 °C
Umidità 10 - 85% RH (senza condensa)
Alimentazione 5 VDC / 2 A
Garanzia 1 anno

Dichiarazione di conformità

Noi sottoscritti, Nedis B.V., dichiariamo, in quanto fabbricanti, che il prodotto VMAT3462AT con il nostro marchio Nedis, prodotto in Cina, è stato collaudato ai sensi di tutte le norme e i regolamenti CE pertinenti e che tutti i collaudi sono stati superati con successo. Questo include,enza esclusione alcuna, la normativa RED 2014/53/UE.

La Dichiarazione di conformità completa (e le schede di sicurezza, se applicabili) sono disponibili e possono essere scaricate da webshop.nedis.it/ VMAT3462AT#support

Per ulteriori informazioni relative alla conformità, contattare il servizio clienti:

Sito web: www.nedis.com

E-mail: [e-mail]

Telefono: [phone] (in orario d'ufficio)

Nedis B.V., de Tweeling 28

5215 MC's-Hertogenbosch, Paesi Bassi
