VSPL34716AT - Distributore NEDIS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ripartitore HDMI 1 ingresso verso 16 uscite
Marca	Nedis
Modello	VSPL34716AT
Dimensioni (L x l x H)	482 x 105 x 25 mm
Peso	1,54 kg
Alimentazione	Alimentatore 100-240 V AC, 50/60 Hz; uscita 12 V DC / 3 A
Consumo elettrico massimo	1,15 A
Ingresso video	1 x HDMI 19 pin femmina
Uscite video	16 x HDMI 19 pin femmina
Versione HDMI	HDMI 2.0
Risoluzione massima	4K2K a 60 Hz (3840x2160)
Banda passante video	600 MHz
Velocità di trasferimento massima	6 Gb/s
Formati audio supportati	DTS-HD, Dolby TrueHD, DTS, Dolby-AC3, DSD
Profondità colore	8 / 10 / 12 bit
Impostazioni EDID	Copia dell'uscita 1, mista, 4K60, 4K30, 1080p 3D/2D, ecc. (7 modalità)
Porta di comunicazione	RS-232
Telecomando IR	Lampada a infrarossi integrata (telecomando non incluso)
Temperatura di funzionamento	-15 °C a 55 °C
Umidità di funzionamento	5 a 90 % UR (senza condensa)
Utilizzo previsto	Solo interno, non professionale
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto; non utilizzare liquidi
Contenuto della confezione	Ripartitore, cavo di alimentazione, guida rapida
Riparabilità	Non riparabile dall'utente; non aprire

Domande frequenti - VSPL34716AT NEDIS

Come collegare il ripartitore HDMI?

Assicurarsi che tutti i dispositivi siano spenti. Collegare un cavo HDMI (non incluso) dalla sorgente all'ingresso HDMI IN (A1) e fino a 16 cavi HDMI alle uscite HDMI OUT (A2). Collegare il cavo di alimentazione (A8) alla porta di alimentazione (A3) e quindi a una presa di corrente. Accendere il ripartitore con l'interruttore (A4).

Quali cavi HDMI utilizzare?

Utilizzare cavi HDMI 2.0 per usufruire del 4K a 60 Hz. La lunghezza massima consigliata è di 10 m per il 1080p e 5 m per il 4K in ingresso; in uscita, 15 m per il 1080p e 10 m per il 4K.

Come configurare le impostazioni EDID?

Utilizzare gli interruttori EDID (A7) sul ripartitore. La tabella a pagina 9 del manuale indica le combinazioni: ad esempio, X 0 0 0 copia l'EDID dell'uscita 1, X 0 1 0 forza una risoluzione 4K60 con audio 7.1 canali, ecc.

Posso utilizzare il ripartitore con schermi di risoluzioni diverse?

Sì, ma la risoluzione sarà quella definita dall'EDID scelto. Se gli schermi non supportano questa risoluzione, l'immagine potrebbe non essere visualizzata. Utilizzare la modalità EDID misto (X 0 0 1) per una compatibilità ottimale con le uscite da 1 a 8.

Come utilizzare la porta RS-232?

La porta RS-232 (A5) consente di controllare il ripartitore a distanza tramite comandi seriali. Consultare il manuale dettagliato online per il protocollo di comando.

Il ripartitore supporta il 4K HDR?

Sì, supporta il 4K a 60 Hz con una profondità colore di 8, 10 o 12 bit, che include HDR10 e Dolby Vision (a seconda della sorgente e dello schermo).

Cosa fare se l'immagine non viene visualizzata su un schermo?

Verificare le connessioni HDMI, l'alimentazione del ripartitore e lo stato dell'interruttore. Provare a cambiare la modalità EDID. Assicurarsi che la lunghezza dei cavi non superi i limiti raccomandati.

Posso utilizzare un telecomando a infrarossi?

Il ripartitore è dotato di una lampada a infrarossi (A6) ma il telecomando non è incluso. È possibile utilizzare un telecomando universale se compatibile con il protocollo del ripartitore (fare riferimento al manuale online).

Il ripartitore è compatibile con i segnali audio Dolby Atmos?

Sì, supporta Dolby TrueHD e DTS-HD, che sono i formati di base per Dolby Atmos. Tuttavia, il numero di canali dipende dalla modalità EDID selezionata.

Come pulire il ripartitore?

Scollegare l'apparecchio prima di pulirlo. Utilizzare un panno asciutto e morbido. Non utilizzare mai solventi, prodotti abrasivi o liquidi. Evitare di introdurre umidità nelle porte.

MANUALE UTENTE VSPL34716AT NEDIS

IT Guida rapida all'avvio 14

Guida rapida all'avvio

Splitter HDMI VSPL34716AT

Per maggiori informazioni vedere il manuale esteso online: ned.is/vspl34716at

Uso previsto

VSPL34716AT è uno splitter che divide 1 ingresso HDMI in 16 uscite HDMI.

Il prodotto è inteso solo per utilizzo in interni.

Il prodotto non è inteso per utilizi professionali.

Eventuali modifiche al prodotto posso sono comportare consequences per la sicurezza, la garanzia e il corretto funzionamento.

PartiprincipalipiaimmagineA)

1 Ingresso HDMI

2 Uscita HDMI

3 Porta di alimentazione

4 Interruttore di alimentazione

5 Porto di comunicazione RS-232
6 Luce infrarossa

7 EDID
8 Cavo di alimentazione

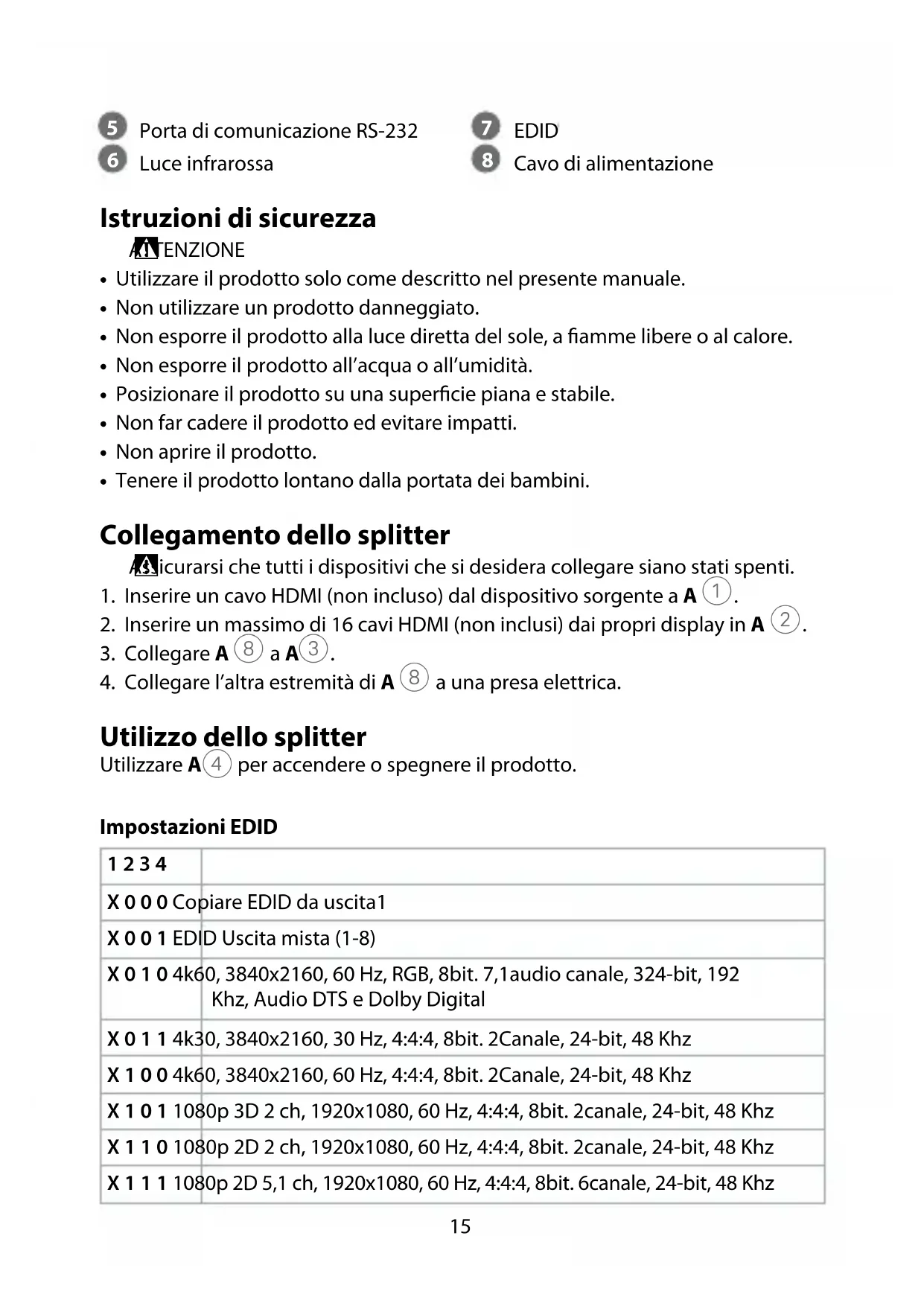

Istruzioni di sicurezza

ATENZIONE

• Utilizzare il prodotto solo come descripto nel presente manuale.
  Nonutilizzare un prodotto danneggiato.
  Non esporre il prodotto alla luce diretta del sole, a fiamme libero o al calore.
  Non esporre il prodotto all'acqua o all'umidità.
• Posizione are il prodotto su una superficie piana e stabile.
  Non far cadere il prodotto ed evitare impatti.
  Non apriere il prodotto.
• Tenere il prodotto lontano alla portata dei bambini.

Collegamento dello splitter

Aicurarsi che tutti i dispositivi che si desidera collegare siano stati spenti.

1. Inserire un cavo HDMI (non incluso) dal dispositivo sorgente a A ①.
2. Inserire un massimo di 16 cavi HDMI (non inclusi) dai propri display in A ②
3. Collegare A ⑧ aA ③
4. Collegare l'altra estremità di A 8 a una presa elettrica.

Utilizzo dello splitter

Utilizzare A(4) per accendere o spegnere il prodotto.

Impostazioni EDID

1 2 3 4
X 0 0 0 Copiare EDID da uscita1
X 0 0 1 EDID Uscita mista (1-8)
X 0 1 0 4k60, 3840x2160, 60 Hz, RGB, 8bit. 7,1audio canale, 324-bit, 192 Khz, Audio DTS e Dolby Digital
X 0 1 1 4k30, 3840x2160, 30 Hz, 4:4:4, 8bit. 2Canale, 24-bit, 48 Khz
X 1 0 0 4k60, 3840x2160, 60 Hz, 4:4:4, 8bit. 2Canale, 24-bit, 48 Khz
X 1 0 1 1080p 3D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2canale, 24-bit, 48 Khz
X 1 1 0 1080p 2D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2canale, 24-bit, 48 Khz
X 1 1 1 1080p 2D 5,1 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 6canale, 24-bit, 48 Khz

Specifiche

Prodotto Splitter HDMI
Numero articolo VSPL34716AT
Dimensioni (p x l x a) 482 x 105	x 25 mm
Peso 1,54 kg
Ingresso 1 x HDMI femmina 19 poli
Uscita 16 x HDMI femmina 19 poli
Risoluzione in uscita 4K2K a 60	Hz 1080p a 60 Hz 480i ~ 1080p a 60 Hz VGA ~ UXGA
Versione HDMI HDMI 2.0
Lunghezza massima del cavo di ingressso	1080p 4K	Fino a 10 m Fino a 5 m
Lunghezza massima del cavo di uscita	1080p 4K	Fino a 15 m Fino a 10 m
Formato video supportato profundità di colore 8 / 10 / 12 bit
Formato audio supportato DTS-HD / Dolby TrueHD / DTS / Dolby-AC3 / DSD
Larghezza di banda video 600 MHz
Velocità ditrasferimento max.	6 Gb/s
Temperatura di funzionamento	-15°C - 55°C
Umidità d'esercizio 5 - 90% RH (senza condensa)
Currente max. d'esercizio 1,15 A
Ingresso alimentatore 100 V - 240 V CA - 50 Hz, 60 Hz
Uscita alimentatore 12 V DC / 3 A
