HASZNÁLATI ÚTMUTATÓ VSPL34716AT NEDIS

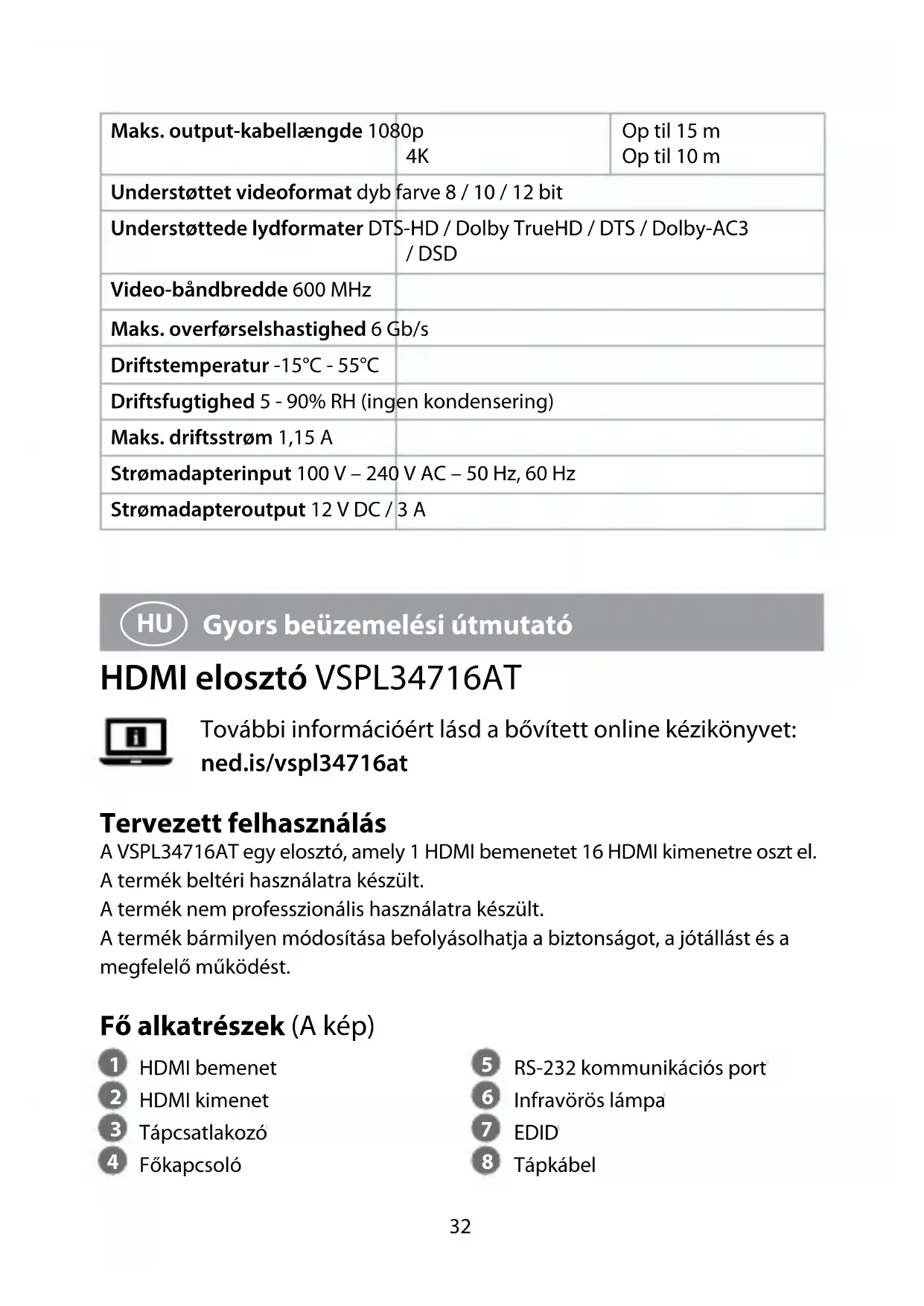

Gyors beüzemelési útmutató 32
Gyors beüzemelési útmutató HDMI elosztó VSPL34716AT További információért lásd a bővített online kézikönyvet: ned.is/vspl34716at Tervezett felhasználás A VSPL34716AT egy elosztó, amely 1 HDMI bemenetet 16 HDMI kimenetre oszt el. A termék beltéri használatra készült. A termék nem professzionális használatra készült. A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést. Fő alkatrészek (A kép)
RS-232 kommunikációs port
Tápkábel33 Biztonsági utasítások
- A terméket csak az ebben a kézikönyvben leírt módon használja.
- Sérült terméket ne használjon.
- Ne tegye ki a terméket közvetlen napfénynek, nyílt lángnak vagy hőnek.
- Óvja a terméket víztől vagy nedvességtől.
- Helyezze a terméket stabil és sík felületre.
- Ne ejtse le a terméket és kerülje az ütődést.
- Ne nyissa ki a terméket.
- Tartsa a terméket gyermekektől távol. Az elosztó csatlakoztatása
Bizonyosodjon meg arról, hogy minden csatlakoztatni kívánt eszköz ki van kapcsolva.
1. Csatlakoztasson egy HDMI kábelt (nem tartozék) az A
2. Dugjon be akár 16 HDMI kábelt (nem tartozék) a kijelzőkből az A
csatlakozódugót az A
4. Csatlakoztassa az A
másik végét egy hálózati csatlakozóaljzathoz. Az elosztó használata A termék be- vagy kikapcsolásához használja az A4 gombot. EDID beállítások
X 0 0 0 Másolja át a beállítást EDID a kimenetről 1 X 0 0 1 EDID vegyes Kimenet (1–8) X 0 1 0 4k60, 3840x2160, 60 Hz, RGB, 8bit. 7,1 csatornás audio, 324 bit, 192 kHz, DTS audio és Dolby Digital X 0 1 1 4k30, 3840x2160, 30 Hz, 4:4:4, 8bit. 2 csatorna, 24 bit, 48 kHz X 1 0 0 4k60, 3840x2160, 60 Hz, 4:4:4, 8bit. 2 csatorna, 24 bit, 48 kHz X 1 0 1 1080p 3D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2 csatorna, 24 bit, 48 kHz X 1 1 0 1080p 2D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2 csatorna, 24 bit, 48 kHz X 1 1 1 1080p 2D 5,1 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 6 csatorna, 24 bit, 48 kHz34 Műszaki adatok Termék HDMI elosztó Cikkszám VSPL34716AT Méretek (h x sz x m) 482 x 105 x 25 mm Súly 1.54 kg Bemenet 1 x HDMI 19 pólusú csatlakozóhüvely Kimenet 16 x HDMI 19 pólusú csatlakozóhüvely Kimeneti felbontás 4K2K 60 Hz-en 1080 p 60 Hz-en 480 i ~ 1080 p 60 Hz-en VGA ~ UXGA HDMI verzió HDMI 2.0 Bemeneti kábel maximális hosszúsága 1080p
Akár 10 m Akár 5 m Kimeneti kábel maximális hosszúsága 1080p
Akár 15 m Akár 10 m Támogatott videoformátum mély szín 8 / 10 / 12 bit Támogatott hangformátum DTS-HD / Dolby TrueHD / DTS / Dolby-AC3 / DSD Videó sávszélesség 600 MHz Max. átviteli sebességmérték 6 Gb/s Üzemi hőmérséklet -15°C - 55°C Üzemi páratartalom 5–90% r. p. (páralecsapódás nélkül) Maximális üzemi áramerősség 1,15 A Tápadapter bemenet 100 V – 240 V AC – 50 Hz, 60 Hz Tápadapter kimenet 12 V DC / 3 A35
