MODE D'EMPLOI VSPL34716AT NEDIS

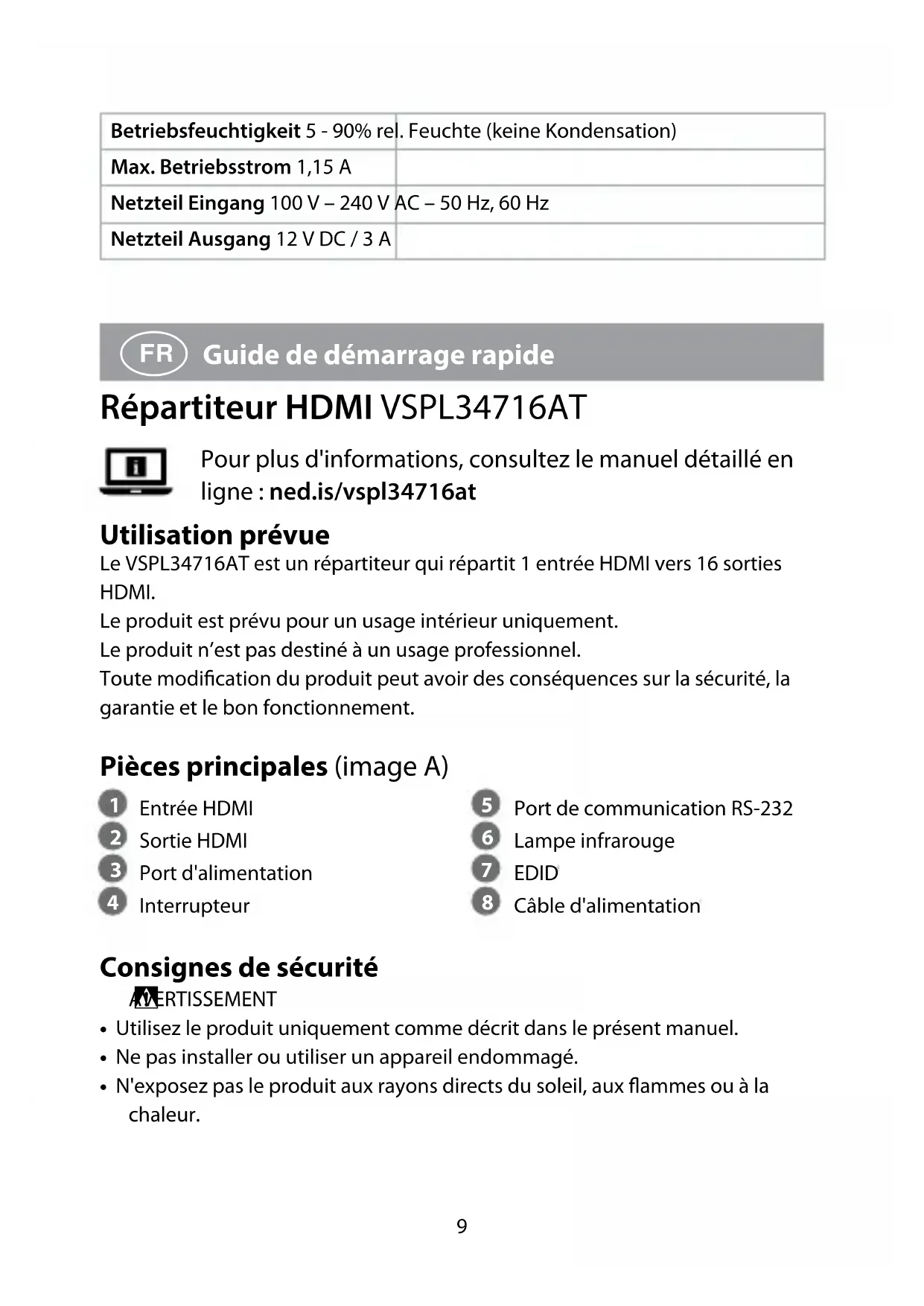

FR Guide de démarrage rapide 9

Guide de démarrage rapide

Répartiteur HDMI VSPL34716AT

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vspl34716at

Utilisation prévue

Le VSPL34716AT est un répartiteur qui répartit 1 entrée HDMI vers 16 sorties HDMI.

Le produit est prévu pour un usage interieur uniquement.

Le produit n'est pas destiné à un usage professionnel.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Pièces principales (image A)

1 Entreé HDMI
2 Sortie HDMI
3 Port d'alimentation
4 Interrupteur

5 Port de communication RS-232
6 Lampe infrarouge
7 EDID
8 Câble d'alimentation

Consignes de sécurité

AERISSEMENT

• Utilisez le produit uniquement comme décrit dans le present manuel.
• Ne pas installer ou utiliser un apparéil endommagé.

• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.

• Ne pas exposer le produit à l'eau ou à l'humidité.

• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

Connector le répartiteur

Aurez-vous que tous les apparciels que vous souhaitez connecter soient hors tension.

1. Branchez un cable HDMI (non inclus) de votre apparéil source sur A①.
2. Branchez jusqu'à 16 câbles HDMI (non inclus) de vos écrons sur A (2).
3. Branchez A (8) dans A (3).
4. Branchez l'autre extrémité de A ⑧ sur une prise de courant.

Utiliser le répartiteur

Utilisez A(4) pourmettreleproduitsous ou hors tension.

Paramètres EDID

1 2 3 4
X 0 0 0 Copiez EDID de la sortie 1
X 0 0 1 EDID sortie mixte (1-8)
X 0 1 0 4k60, 3840x2160, 60 Hz, RVB, 8bits. 7,1canaux audio, 324 bits, 192 KHz, DTS audio et Dolby Digital
X 0 1 1 4k30, 3840x2160, 30 Hz, 4:4:4, 8bits. 2canaux, 24 bits, 48 KHz
X 1 0 0 4k60, 3840x2160, 60 Hz, 4:4:4, 8bits. 2canaux, 24 bits, 48 KHz
X 1 0 1 1080p 3D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bits. 2canaux, 24 bits, 48 KHz
X 1 1 0 1080p 2D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bits. 2canaux, 24 bits, 48 KHz
X 1 1 1 1080p 2D 5,1 ch, 1920x1080, 60 Hz, 4:4:4, 8bits. 6canaux, 24 bits, 48 KHz

Specifications

Produit Répartiteur HDMI
Article numéro VSPL34716AT
Dimensions (L x l x H) 482 x 105 x 25 mm
Poids 1,54 kg
Entrée 1 x HDMI 19 broches ferrête
Sortie 16 x HDMI 19 broches ferrête
Résolution de sortie 4K2K à 60 Hz
1080p à 60 Hz480i ~ 1080p à 60 HzVGA ~ UXGA
Version HDMI HDMI 2.0
Longueur maxi du cable d'entrée	1080p4K	Jusqu'à 10 mJusqu'à 5 m
Longueur maxi du cable de sortie	1080p4K	Jusqu'à 15 mJusqu'à 10 m
Format vidéo pris en charge couleur intense 8 / 10 / 12 bits
Format audio pris en charge DTS-HD / Dolby TrueHD / DTS / Dolby-AC3 / DSD
Bande passante vidéo 600 MHz
Taux de transfert maxi 6 Gb/s
Température fonctionnement -15°C - 55°C
Humidité en fonctionnement 5 - 90 % HR (sans condensation)
Courant de fonctionnement maxi	1,15 A
Entrée adaptateur secteur 100	V – 240 V CA – 50 Hz, 60 Hz
Sortie adaptateur secteur	12 V DC / 3 A
