VMAT3474AT - Répartiteur NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur HDMI matriciel 4x4
Marque	Nedis
Modèle	VMAT3474AT
Dimensions (L x l x H)	270 x 112 x 25 mm
Poids	Environ 1 kg
Alimentation	12 V CC, 2 A (adaptateur secteur inclus)
Version HDMI	HDMI 2.0
Version HDCP	HDCP 2.2
Bande passante vidéo	18 Gbit/s
Résolutions prises en charge	1080p 120 Hz, 4K2K 60 Hz (4:4:4), 4K2K 50/60 Hz (4:2:0), 4K2K 30 Hz, 1080p 3D
Connecteurs d'entrée	4 x HDMI (type A femelle)
Connecteurs de sortie	4 x HDMI (type A femelle)
Connecteurs de commande	RS-232 (Phoenix 3 broches), Ethernet RJ45
Télécommande	Oui, infrarouge incluse
Panneau avant	Boutons de sélection pour chaque sortie, voyants LED
Fonctions principales	Commutation de 4 sources HDMI vers 4 affichages, routage indépendant par sortie
Gestion à distance	Via RS-232 ou Ethernet (interface Web, logiciel PC)
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité relative	0 – 95 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'eau ou l'humidité, ne pas ouvrir, tenir hors de portée des enfants.
Pièces détachées et réparabilité	Pas de pièces détachées fournies. Aucune réparation par l'utilisateur possible.
Informations générales	Conforme RED 2014/53/UE. Fabriqué en Chine. Déclaration de conformité disponible en ligne.

FOIRE AUX QUESTIONS - VMAT3474AT NEDIS

Comment brancher le VMAT3474AT ?

Branchez vos sources HDMI (lecteur DVD, console, etc.) sur les entrées 1 à 4. Branchez vos écrans (TV, projecteurs) sur les sorties A à D. Connectez l'adaptateur secteur. Utilisez les boutons du panneau avant ou la télécommande pour sélectionner la source pour chaque sortie.

Quelles résolutions sont supportées ?

Le répartiteur prend en charge jusqu'à 4K2K à 60 Hz (4:4:4) et 1080p à 120 Hz. Il est compatible HDMI 2.0 et HDCP 2.2.

Puis-je utiliser le VMAT3474AT avec un câble HDMI long ?

Oui, mais la qualité du signal peut diminuer avec des câbles très longs (plus de 10 m). Utilisez des câbles HDMI de bonne qualité certifiés pour 4K si nécessaire.

Comment utiliser la télécommande ?

Pointez la télécommande vers le capteur sur le panneau avant. Appuyez sur le bouton de la sortie souhaitée (A, B, C ou D), puis sur le numéro d'entrée (1 à 4) pour affecter cette source à la sortie.

Le répartiteur fonctionne-t-il avec un décodeur TV et une console en même temps ?

Oui, vous pouvez connecter jusqu'à 4 sources différentes et les commuter indépendamment sur 4 écrans. Par exemple, afficher le décodeur sur la sortie A et la console sur la sortie B.

Comment réinitialiser l'appareil ?

Débranchez l'alimentation pendant 10 secondes, puis rebranchez-la. Les réglages par défaut seront rétablis.

Puis-je commander le VMAT3474AT via un PC ?

Oui, via le port RS-232 ou Ethernet. Vous pouvez télécharger le logiciel PC sur le site de Nedis. L'interface Web est accessible via l'adresse IP de l'appareil.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise électrique fonctionne. Essayez un autre câble d'alimentation si possible. Si le problème persiste, contactez le service client Nedis.

Est-il possible de connecter un casque audio via l'HDMI ?

Non, le répartiteur ne traite pas l'audio séparément. L'audio est transmis avec le signal HDMI vers l'écran ou le récepteur audio connecté en sortie.

Le VMAT3474AT est-il compatible avec les consoles PlayStation 5 ou Xbox Series X ?

Oui, ces consoles sont compatibles HDMI 2.0 et peuvent transmettre du 4K à 60 Hz. Assurez-vous d'utiliser un câble HDMI 2.0 pour profiter de la meilleure qualité.

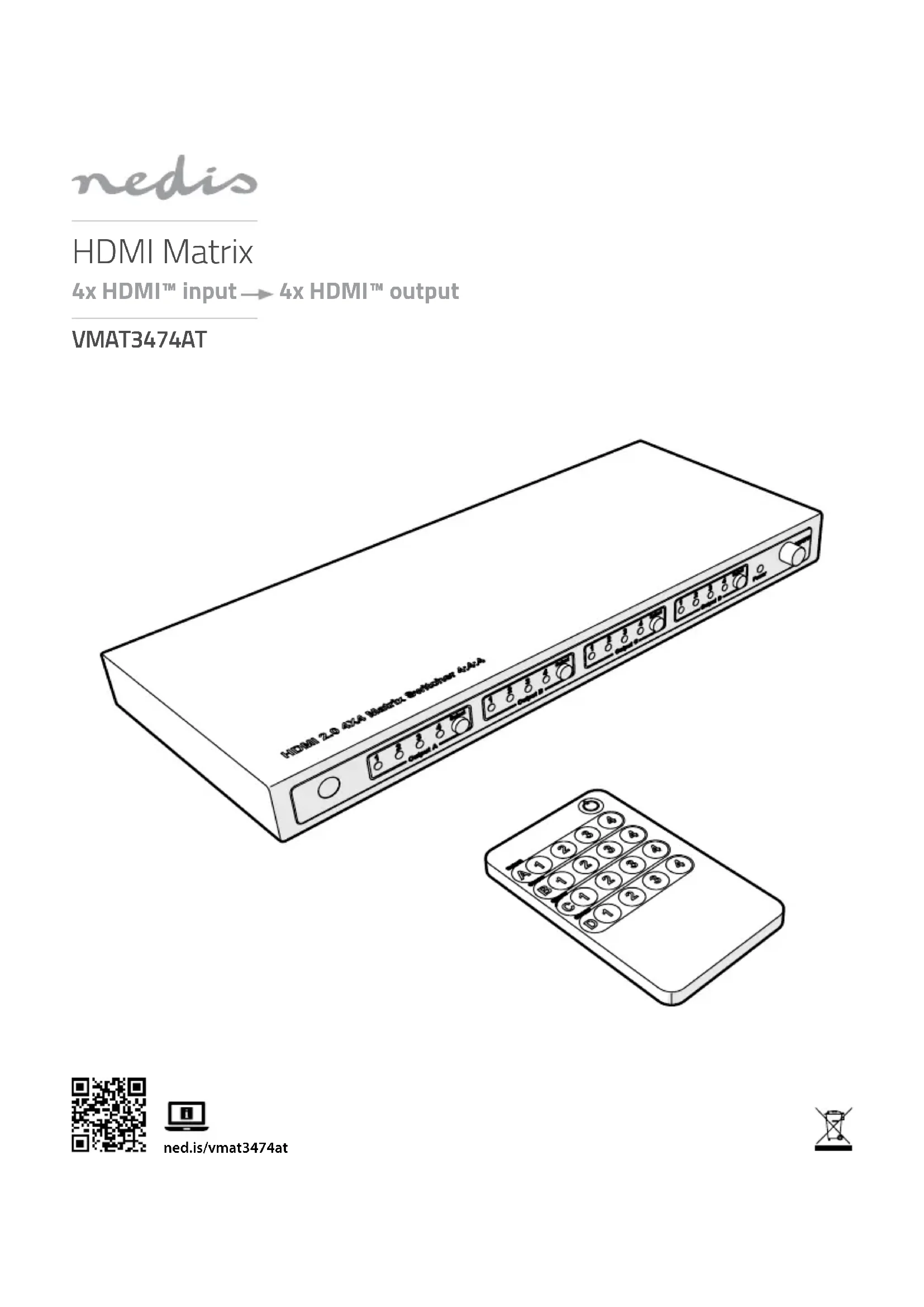

MODE D'EMPLOI VMAT3474AT NEDIS

Guide de démarriage rapide

Matrice HDMI VMAT3474AT

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vmat3474at

Utilisation prévue

Ce produit est destiné à connecter jusqu'à 4 entreprises HDMI avec jusqu'à 4 sorties HDMI et à commuter entre elles.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Pièces principales (image A)

Matrice HDMI
2 Telecommande
3 Connecteur RS-232

12 VCC, 2 A Adaptateur secteur

Panneau avant (image B)

1 Capteur de télécommande
2 Voyants LED d'entrée HDMI pour sortie HDMI A
3 Voyants LED d'entrée HDMI pour sortie HDMI B
4 Voyants LED d'entrée HDMI pour sortie HDMI C
5 Voyants LED d'entree HDMI pour sortie HDMI D
6Voyant LED d'alimentation
Interrupteur

8 Bouton de selection pour commuter une entrée HDMI (1-4) sur une sortie HDMI A
9 Bouton de selection pour commuter une entrée HDMI (1-4) sur une sortie HDMI B
10 Bouton de selection pour commuter une entrée HDMI (1-4) sur une sortie HDMI C
11 Bouton de selection pour commuter une entrée HDMI (1-4) sur une sortie HDMI D

Panneau arrête (image C)

1 Port d'alimentation
Entrées HDMI (1-4)
3 Sorties HDMI (A-D)

4 Port de communication RS-232
5 Port Ethernet

Télécommande (image D)

1 Bouton d'alimentation
2 Sélectionnez les boutons d'entrée HDMI pour la sortie HDMI A
3 Sélectionnez les boutons d'entrée HDMI pour la sortie HDMI B

4 Sélectionnez les boutons d'entrée HDMI pour la sortie HDMI C
5 Sélectionnez les boutons d'entrée HDMI pour la sortie HDMI D

Consignes de sécurité

AVERTISSEMENT

• Ne pas installer ou utiliser un appareil endommagé.
  Utilisez le produit uniquement comme précrit dans le present manuel.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

Installation

• Connecter des périhériques d'entrée HDMI E ①aux entreés HDMI C ② à l'aide d'un cable HDMI. Par exemple, un périhérique d'entrée HDMI peut être un lecteur de DVD, un décodeur ou une console de jours.
• Connectez un routeur E ② au port Ethernet C ⑤ à l'aide d'un cable Ethernet. Cette connexion permet de stocker et de retrouver des prérglages de routage à l'aide du logiciel PC ou de l'interface utilisateur graphique Web.
• Connectez les périhériques de sortie HDMI E ③ aux sorties HDMI C ③ à l'aide d'un cable HDMI.
• Connectez un PC ou un ordinateur portable équipe de RS-232 E ④ au port RS-232 C ④ . Pour étabir cette connexion, utilisez un cable RS-232 vers USB et un connecteur Phoenix RS-232 femelle à 3 broches. Cette connexion permet de stocker et de retrouver des prééglages de routage à l'aide du logiciel PC.
• Connectez le port d'alimentation C ① à une prise de courant à l'aide de l'adaptateur secteur A ④ 12 V CC 2 A fourni.

Commutez les entrées HDMI vers une sortie HDMI.

A l'aide du panneau B 891011

1. Choisissez une sortie HDMI (A, B, C ou D).
2. Appuyez à plusieurs reprises sur le bouton de seLECTION correspondant pour commuter entre les entrées. Le voyant LED d'entrée s'allume pour indiquer l'entrée seLECTIONnée.

A l'aide de la télécommande D 2 3 4 5

1. Choisissez la sortie HDMI (A, B, C ou D) à laquelle vous pouze commuter l'entrée.
2. Appuyez sur le bouton de sélection correspondant pour selectionner l'entrée souhaitee. Levoyant LED d'entrée s'allume pour indiquer I'entrée selectionnee.

Specifications

Produit Matrice HDMI
Article numero VMAT3474AT
Dimensions (L x I x H) 270 x 112 x 25 mm
Version HDMI HDMI 2.0

Version HDCP HDCP 2.2
Bande passante video 18G
Résolution HDMI prise en charge	1080p à 120 Hz 4K2K à 60 Hz (4:2:0) 4K2K à 50/60 Hz (4:4:4) 1920 x 1080 à 120 Hz 1920 x 1080 3D à 24 Hz 4K2K à 30 Hz
Connecteur HDMI Prise femelle type A 19 broches
Température fonctionnement °C - °C
Humidité relative 0 - 95 % (sans condensation)

Déclaration de conformité

Nous, Nedis B.V., déclarons en tant que fabricant que le produit VMAT3474AT de notre marque Nedis, produit en Chine, a été testé conformément à toutes les normes et réglementations CE en vigueur et que tous les tests ont été réussis. Cela inclut, sans toute fois s'y limiter, la directive RED 2014/53/UE.

La Déclaration de conformité complète (et la fiche de sécurité le cas échéant) peut être trouvée et téléchargeée via webshop.nedis.fr/VMAT3474AT#support

Pour plus d'informations sur la conformité, contactez le service client:

Site Web: www.nedis.com

E-mail: [e-mail]

Telephone: [phone] (pendant les heures de bureau)

Nedis B.V., de Tweeling 28

5215 MC's-Hertogenbosch, Pays-Bas
