MANUAL DE USUARIO VMAT3474AT NEDIS

EN Quick start guide 4
DE Kurzanleitung 5
FR Guide de démarrage rapide 6
NL Verkorte handleiding 7
IT Guida rapida all'avvio 9
ES Guia de inicio=rápido 10
PT Guia de iniciação rápida 11
SV Snabbstartsguide 13
PIka-aloitusopas 14

NO Hurtiguide 15
DA Vejledning til hurtig start 16
HU Gyors beüzemelési utmutató 17
PL Przewodnik Szybki start 18
EL O8nyoc yrhoopnc ekkivnonc 20
SK Rychly námod 21
CS Rychly námod 22
RO Ghid rapid de initiere 23

A

B

C
D

HDMI Matrix VMAT3474AT

Para más información, consulte el manual ampliado en linea:ned.is/vmat3474at

Uso previsto por el fabricante

Este produit está diseñado para conectar hasta 4 entrada HDMI con hasta 4salidas HDMI y commutar entre ellas.

Cualquier modiccacion del producto peut tener consecuencias para la seguridad, la garantia y el functiOnamento adecuado.

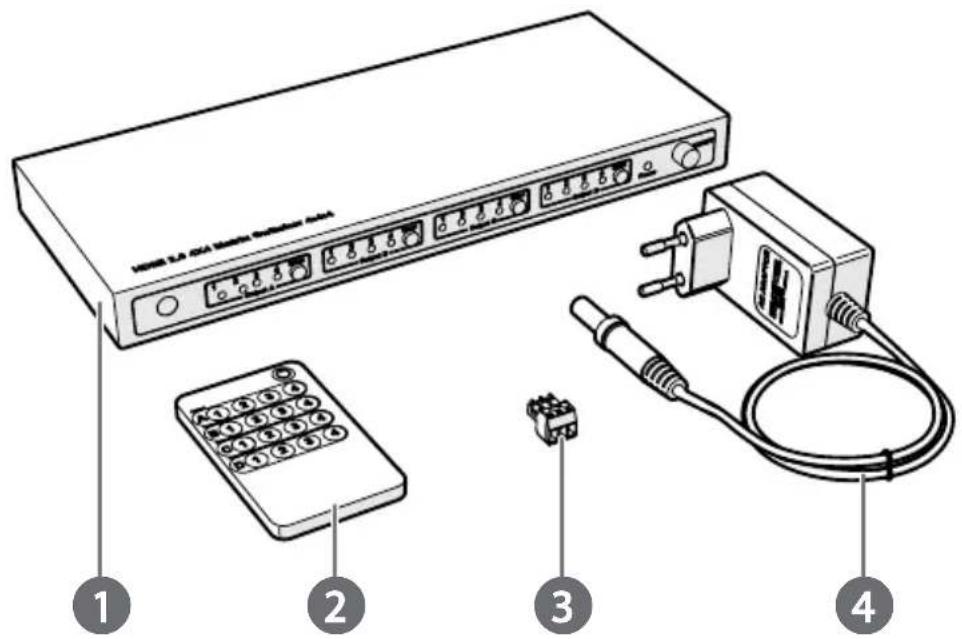

Partes principales (imagen A)

1 Matriz HDMI
2 Mando a distancia
3 Conector RS-232

CC 12 V, 2 A Adaptador de corrente

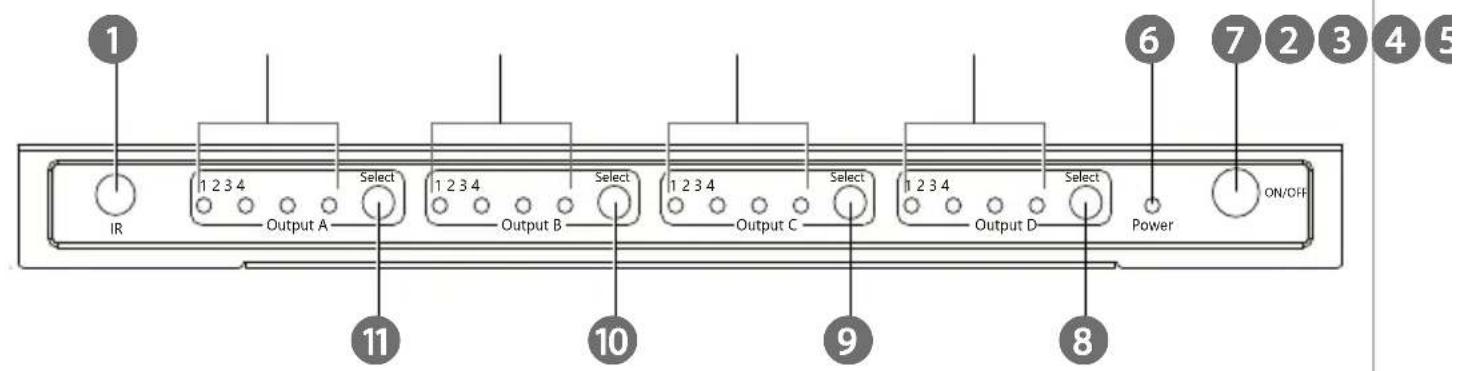

Panel frontal (imagen B)

Sensor del control remoto
Indicadores LED de entrada HDMI para salute HDMI A
3 Indicadores LED de entrada HDMI para salute HDMI B
4 Indicadores LED de entrada HDMI para salute HDMI C
Indicadores LED de entrada HDMI para salute HDMI D
6 Indicador LED de alimentacion
7 Interruptor de alimentación

8 Botón de selección, para commutar la entrada HDMI (1-4) a calidad HDMI A
9 Botón de selección, para commutar la entrada HDMI (1-4) a calidad HDMI B
10 Botón de selección, para commutar la entrada HDMI (1-4) a calidad HDMI C
Botón de selección, para commutar la entrada HDMI (1-4) a calidad HDMI D

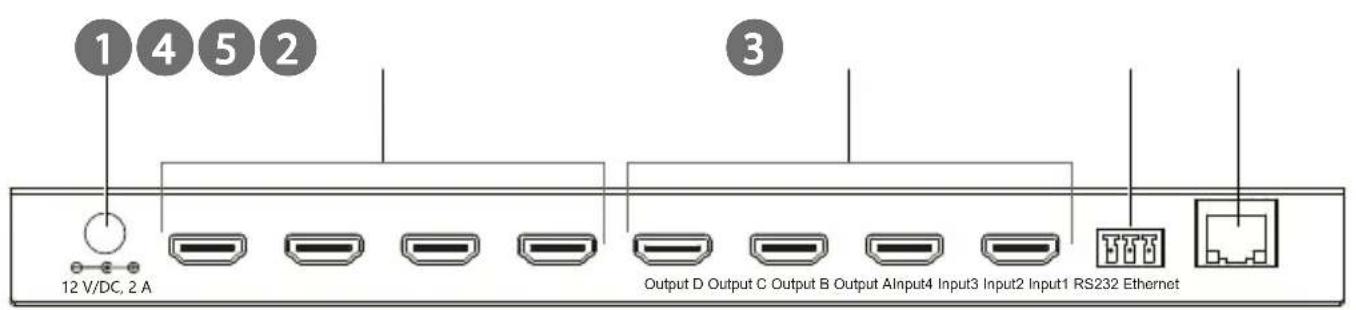

Paneltrasero(imagenC)

Puerto del suministro de corriente
2 Entradas HDMI (1-4)
3 Salidas HDMI (A-D)

4 Puerto de通讯录 RS-232
5 Puerto Ethernet

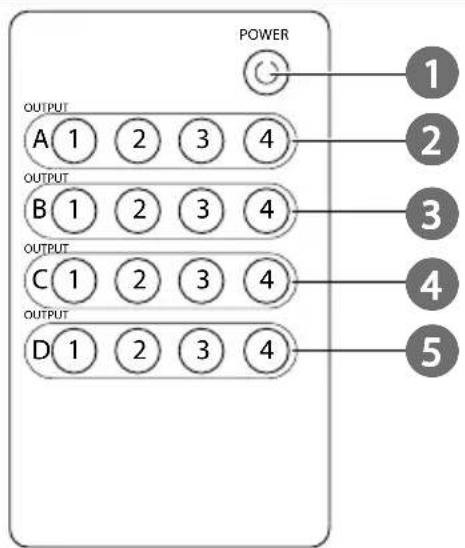

Control remoto (imagen D)

1 Botón Power
Botones de seleccion de entrada HDMI para calidad HDMI A
3 Botones de seleccion de entrada HDMI para calidad HDMI B

4 Botones de seleccion de entrada HDMI para calidad HDMI C
5 Botones de seleccion de entrada HDMI para calidad HDMI D

Instruetiones de seguridad

AVERTENCIA

• Nunca utilise un produit dañado.
• Utilice el producto unicamente tal como se describe en este manual.
• No exponga el producto a la luz solar directa, a llamas abiertas ni al calor.
• No exponga el producto al agua o a la humedad.
• Coloque el producto sobre una superficie estable y plana.
• No deja caer el producto y evite que sufra golpes.
• No abra el producto.
• Mantenga el producto fuera del alcance de los niños.

Instalación

• Conecte dispositivos de entrada HDMI E ① a las entradas HDMI C ② using un cable HDMI. Un dispositivo de entrada HDMI puede ser, por exemple, un reproductor de DVD, un descodificador o una consola de videojuegos.
• Conecte un router E (2) al puerto Ethernet C (5) using an cable Ethernet.Esta connexion permite guardar y recuperar preajustes de enrutamiento usingo el software para PC o la interfaz Web GUI.
• Conecte dispositivos de salute HDMI E a las salidas HDMI C using un cable HDMI.
• Conecte un PC o portátil equipado con RS-232 E 4 al puerto RS-232 C. Para efectuar esta connexión, utilise un cable RS-232 a USB y un conector RS-232 hembra al conector Phoenix de 3 pines.Esta connexión permite guardar y recuperar preajustes de enrutamiento uso el software para PC.
• Conecte el puerto del suministro de corriente C ①a una toma de corriente usingo el adaptordo de corriente CC 12 V, 2 A suministrado A④.

Conmute las entradas HDMI a una calidad HDMI.

Cómo usar el panel B⑧⑨⑩⑪

1. Selezione una salute HDMI (A, B, C o D).

2. Pulse el botón de selección correspondiente repetidamente para cambio entre las entradas. El indicator LED de entrada se illumina para indicar la entrada selecciónada.

Cómo usar el control remoto D②③④⑤

1. Selecciona a qué calidad HDMI (A, B, C o D) quiere conmutar la entrada.
2. Pulse el botón de selección correspondiente para selectionar la entrada的愿望. El indicator LED de entrada se ilumina para indicar la entrada selecciónada.

Especificaiones

Producto Matriz HDMI
Número de articulo VMAT3474AT
Dimensiones (L x An x Al) 270 x 112 x 25 mm
Version HDMI HDMI 2.0
Version HDCP HDCP 2.2
Ancho de banda de video 18 G
Resolución HDMI compatible 10	80p a 120 Hz 4K2K a 60 Hz (4:2:0) 4K2K a 50/60 Hz (4:4:4) 1920 x 1080 a 120 Hz 1920 x 1080 3D a 24 Hz 4K2K a 30 Hz
Conector HDMI Tipo A, 19 pines,	hembra
Temperatura de., funcioncimiento	°C - °C
Humedad relativa 0 - 95% (sin condensación)

Declaración de conformidad

Nosotros, Nedis B.V., declaramos como fabricante que el producto VMAT3474AT de nuestramarca Nedis, producido en China, hasidoprobadodeacuwordontodaslasnormasyregulaciones relevantesde la CE yque se han superado todas las pruebas con exito. Estoincluye,entre othera,la directiva europea sobre equipos radioelectricos RED 2014/53/UE.

Ladeclaración de conformidad completa (y la hoja de datos de seguidad,si procebe) se pueda encontrar y descargar en webshop. nedis.es/VMAT3474AT#support

Para más información sobre el cumplimiento,pongase en contacto con el service de atencion al cliente:

Págrina web: www.nedis.com

Correo electrónico: [e-mail]

Telefono: [phone] (en horas deOficina)

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch (Paises Bajos)
