Tipo di prodotto	Ripartitore HDMI 1 a 2
Marca	Nedis
Modello	VSPL3472AT
Dimensioni (L x l x H)	62 x 62 x 20 mm
Peso	Circa 50 g
Alimentazione	5 V DC tramite cavo USB (incluso)
Ingresso	1 x HDMI 19 pin femmina
Uscite	2 x HDMI 19 pin femmina
Larghezza di banda video	600 MHz / 6 Gbps per canale / 18 Gbps totale
Risoluzione massima	4K2K a 60 Hz
Risoluzioni supportate	480i a 1080p a 60 Hz, VGA a UXGA
Temperatura di funzionamento	0 °C a 40 °C
Temperatura di stoccaggio	-20 °C a 60 °C
Umidità relativa	20% a 92% UR (senza condensa)
Utilizzo previsto	Divisione di un segnale HDMI sorgente verso due schermi
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto e morbido. Non utilizzare prodotti liquidi o abrasivi.
Sicurezza	Non esporre ad acqua, calore o urti. Tenere fuori dalla portata dei bambini. Non aprire l'involucro.
Parti di ricambio e riparabilità	Nessuna parte riparabile dall'utente. In caso di difetto, contattare il servizio post-vendita.
Garanzia	Garanzia legale di conformità (2 anni in Francia)

Domande frequenti - VSPL3472AT NEDIS

Come installare il ripartitore HDMI Nedis VSPL3472AT?

Collegare un cavo HDMI dalla sorgente (es. decoder TV) all'ingresso HDMI del ripartitore. Collegare due cavi HDMI dai vostri schermi alle uscite HDMI. Collegare il cavo di alimentazione USB alla porta di alimentazione del ripartitore, quindi inserire l'altra estremità in una presa di corrente. I LED si accendono.

Quali cavi HDMI sono necessari?

Sono necessari tre cavi HDMI: uno per collegare la sorgente al ripartitore e due per collegare il ripartitore agli schermi. Questi cavi non sono inclusi.

Quali risoluzioni sono supportate?

Il ripartitore supporta risoluzioni fino a 4K2K a 60 Hz, oltre a risoluzioni inferiori come 1080p, 720p, 480i e risoluzioni VGA a UXGA.

Il ripartitore è compatibile con HDCP?

Sì, il Nedis VSPL3472AT è compatibile HDCP, consentendo di riprodurre contenuti protetti su entrambi gli schermi contemporaneamente.

Posso utilizzare il ripartitore con una console per videogiochi?

Sì, funziona con qualsiasi sorgente HDMI: console per videogiochi, computer, lettore Blu-ray, ecc., a condizione che la risoluzione sia supportata.

Cosa fare se i LED non si accendono?

Verificare che il cavo di alimentazione sia correttamente collegato e che la presa di corrente funzioni. Se il problema persiste, provare un altro cavo USB o un'altra fonte di alimentazione.

Posso collegare uno schermo 4K e uno schermo 1080p contemporaneamente?

Sì, il ripartitore invia lo stesso segnale a entrambe le uscite. Se la sorgente emette in 4K, entrambi gli schermi riceveranno il segnale 4K; uno schermo 1080p visualizzerà quindi un'immagine ridimensionata (downscalata).

Il ripartitore necessita di alimentazione esterna?

Sì, deve essere alimentato tramite il cavo USB fornito. Collegarlo a un adattatore di rete USB (non incluso) o a una porta USB di un televisore.

Come pulire il ripartitore?

Scollegare il dispositivo prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare acqua, solventi o prodotti abrasivi.

Cosa fare in caso di guasto o malfunzionamento?

Se il prodotto non funziona correttamente, controllare le connessioni e l'alimentazione. Se il problema persiste, non aprirlo. Contattare il servizio post-vendita Nedis o il rivenditore.

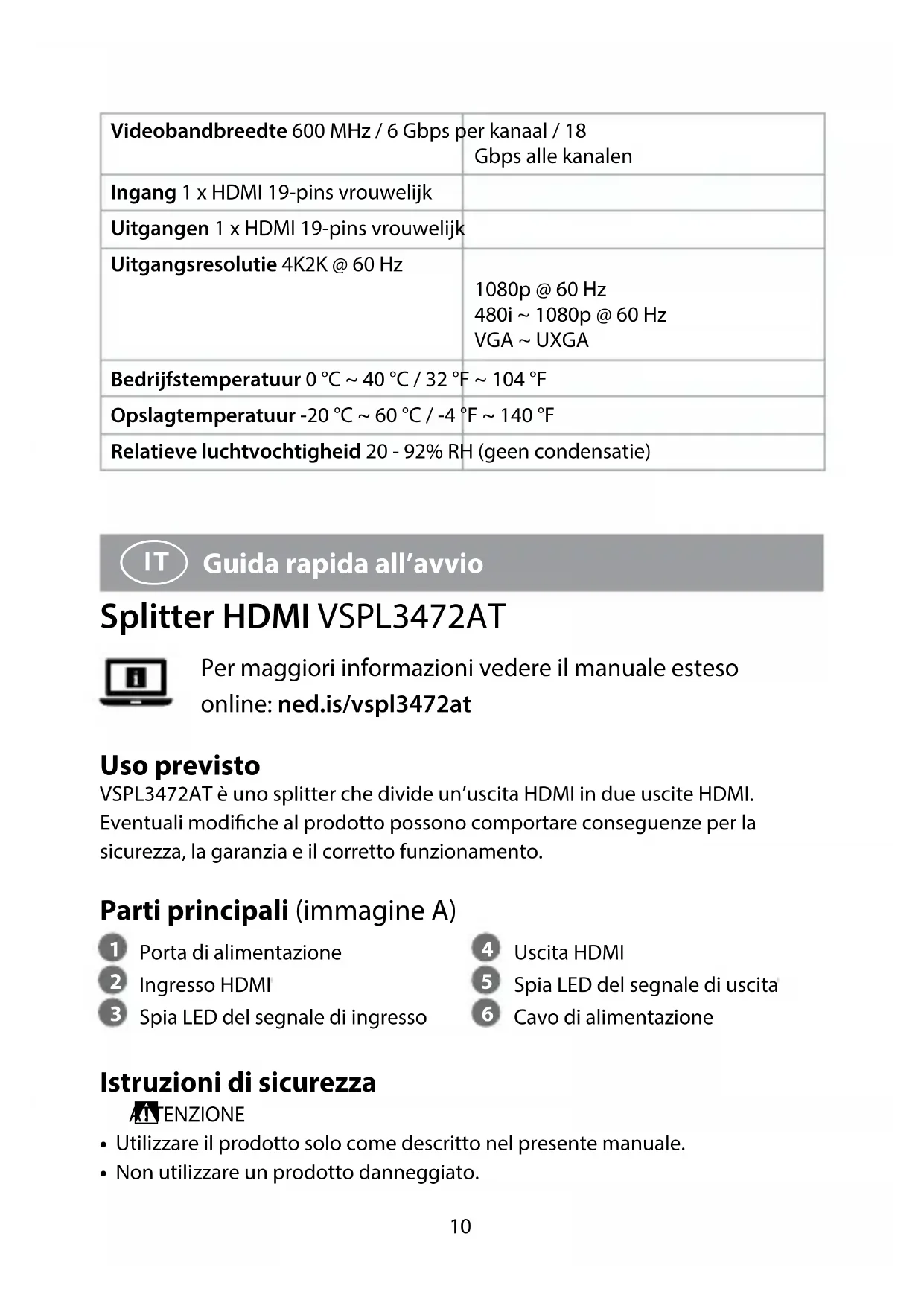

MANUALE UTENTE VSPL3472AT NEDIS

Guida rapida all'avvio

Per maggiori informazioni vedere il manuale esteso online: ned.is/vspl3472at

Uso previsto

VSPL3472AT è uno splitter che divide un'uscita HDMI in due uscite HDMI. Eventuali modifiche al prodotto possono comportare consequences per la sicurezza, la garanzia e il corretto funzionamento.

PartiprincipalipiaimmagineA)

1 Porta di alimentazione
2 Ingresso HDMI
Spia LED del segnale di ingresso

4 Uscita HDMI
Spia LED del segnale di uscita
Cavo di alimentazione

Istruzioni di sicurezza

ATENZIONE

• Utilizzare il prodotto solo come descripto nel presente manuale.
  Nonutilizzare un prodotto danneggiato.

• Non esporre il prodotto alla luce diretta del sole, a fiamme libero o al calore.
  Non esporre il prodotto all'acqua o all'umidità.

• Posizione are il prodotto su una superficie piana e stabile.
• Non far cadere il prodotto ed evitare impatti.
  Non aprire il prodotto.
• Tenere il prodotto lontano alla portata dei bambini.

Installazione del prodotto

1. Inserire un cavo HDMI (non incluso) alla sorgente HD a A ②.
2. Inserire due cavi HDMI (non inclusi) dai display in A 4
3. Collegare A 6 aA1
4. Collegare l'altra estremità di A 6 a una presa elettrica.

A ③⑤ si accende.

Specifiche

Prodotto Splitter HDMI
Numero articolo VSPL3472AT
Dimensioni (p x l x a) 62 x 62 x 20 mm
Larghezza di banda video 600 MHz / 6	Gbps per canale / 18 Gbps tutti i canali
Ingresso 1 x HDMI femmina 19 poli
Uscite 1 x HDMI femmina 19 poli
Risoluzione in uscita 4K2K a 60 Hz	1080p a 60 Hz 480i ~ 1080p a 60 Hz VGA ~ UXGA
Temperatura di funzionamento 0 °C ~	40 °C / 32 °F ~ 104 °F
Temperatura di conservazione -20 °C ~	60 °C / -4 °F ~ 140 °F
Umidità relativa 20 - 92% RH (senza condensa)
