INSTRUKCJA OBSŁUGI VSPL3472AT NEDIS

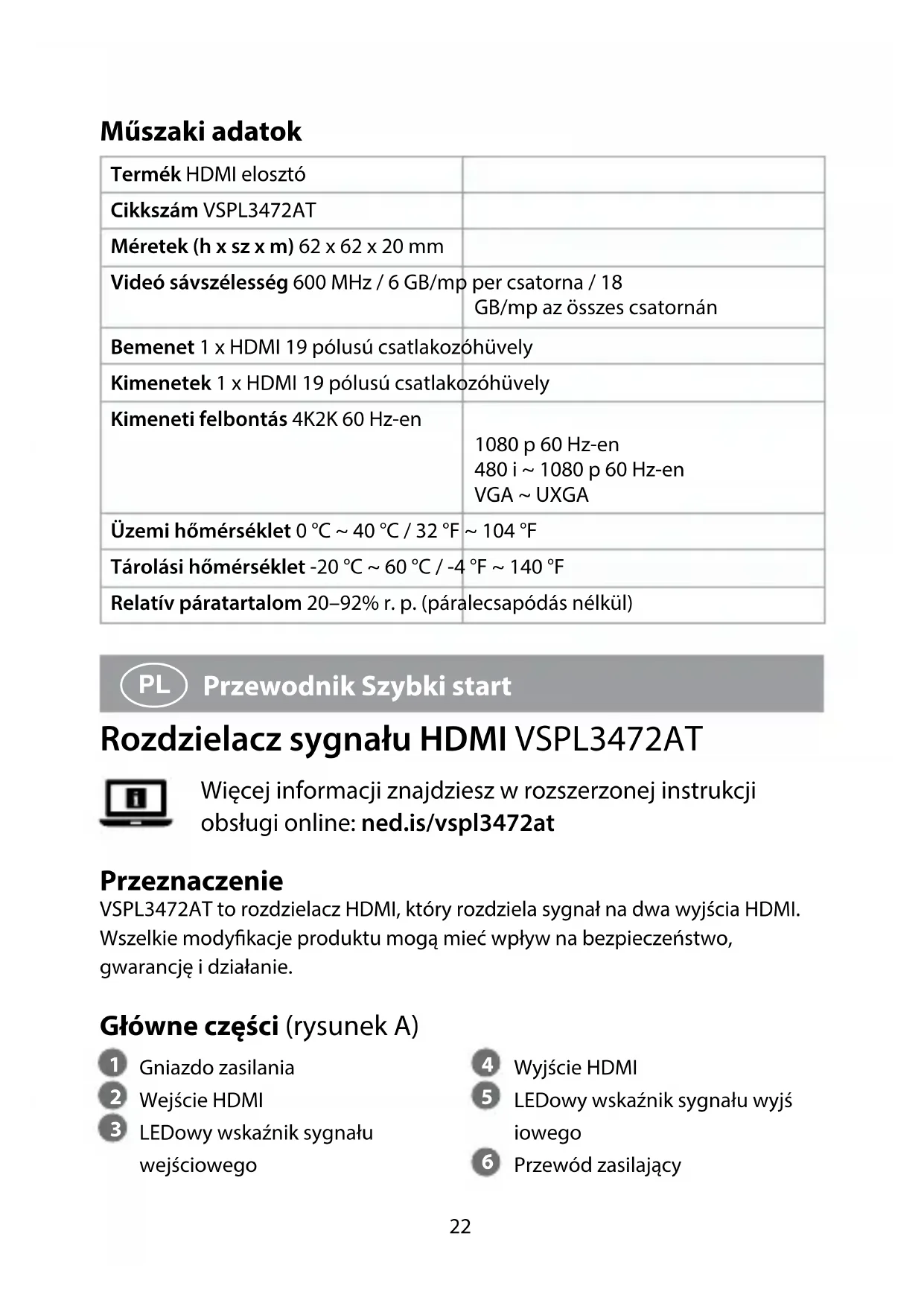

Przewodnik Szybki start 22

Przewodnik Szybki start Rozdzielacz sygnału HDMI VSPL3472AT Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/vspl3472at Przeznaczenie VSPL3472AT to rozdzielacz HDMI, który rozdziela sygnał na dwa wyjścia HDMI. Wszelkie modykacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie. Główne części (rysunek A)

LEDowy wskaźnik sygnału wejściowego

LEDowy wskaźnik sygnału wyjś iowego

Przewód zasilający23 Instrukcje bezpieczeństwa

• Urządzenie należy eksploatować wyłącznie w sposób opisany w niniejszej instrukcji.

• Nie używaj uszkodzonego produktu.

• Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych, otwartego ognia lub ciepła.

• Nie narażaj produktu na działanie wody lub wilgoci.

• Produkt należy ustawić na stabilnej i równej powierzchni.

• Nie upuszczaj produktu i unikaj uderzania go.

• Produktu nie wolno otwierać.

• Produkt należy przechowywać poza zasięgiem dzieci. Montaż produktu

1. Poprowadź kabel HDMI (brak w zestawie) od źródła HD do A

2. Poprowadź dwa kable HDMI (brak w zestawie) od monitorów do A

4. Podłącz drugą końcówkę A

do gniazdka elektrycznego. Zaświeci się A35. Specykacja Produkt Rozdzielacz sygnału HDMI Numer katalogowy VSPL3472AT Wymiary (dł. x szer. x wys.) 62 x 62 x 20 mm Szerokość pasma wideo 600 MHz / 6 Gbp na kanał / 18 Gbp wszystkie kanały Wejście 1 x HDMI 19 styków, żeńskie Wyjścia 1 x HDMI 19 styków, żeńskie Rozdzielczość wyjściowa 4K2K @ 60 Hz 1080p @ 60 Hz 480i ~ 1080p @ 60 Hz VGA ~ UXGA Temperatura robocza 0 °C ~ 40 °C / 32 °F ~ 104 °F Temperatura przechowywania -20 °C ~ 60 °C / -4 °F ~ 140 °F Wilgotność względna 20 - 92% RH (bez kondensacji)24
