VSPL3472AT - Jakaja NEDIS - Ilmainen käyttöohje ja opas

Tuotetyyppi	HDMI-jakaja 1->2
Merkki	Nedis
Malli	VSPL3472AT
Mitat (P x L x K)	62 x 62 x 20 mm
Paino	Noin 50 g
Virtalähde	5 V DC USB-kaapelilla (mukana)
Tuloliitäntä	1 x HDMI 19-nastainen naaras
Lähdöt	2 x HDMI 19-nastainen naaras
Videokaistanleveys	600 MHz / 6 Gbps kanavaa kohti / 18 Gbps yhteensä
Enimmäistarkkuus	4K2K 60 Hz
Tuetut tarkkuudet	480i - 1080p 60 Hz, VGA - UXGA
Käyttölämpötila	0 °C - 40 °C
Säilytyslämpötila	-20 °C - 60 °C
Suhteellinen kosteus	20 % - 92 % RH (ei kondensoitumista)
Käyttötarkoitus	HDMI-signaalin jakaminen yhdestä lähteestä kahdelle näytölle
Huolto ja puhdistus	Irrota pistoke ennen puhdistusta; käytä kuivaa, pehmeää liinaa. Älä käytä nestemäisiä tai hankaavia puhdistusaineita.
Turvallisuus	Älä altista vedelle, kuumuudelle tai iskuille. Pidä poissa lasten ulottuvilta. Älä avaa koteloa.
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa olevia osia. Jos vika ilmenee, ota yhteyttä huoltopalveluun.
Takuu	Lainmukainen takuu (2 vuotta Ranskassa)

Usein kysytyt kysymykset - VSPL3472AT NEDIS

Kuinka asennan Nedis VSPL3472AT HDMI-jakajan?

Kytke HDMI-kaapeli lähteestä (esim. TV-boksi) jakajan HDMI-tuloon. Kytke kaksi HDMI-kaapelia näytöistä jakajan HDMI-lähtöihin. Liitä USB-virtakaapeli jakajan virtaporttiin ja kytke toinen pää pistorasiaan. LED-merkkivalot syttyvät.

Mitä HDMI-kaapeleita tarvitaan?

Tarvitset kolme HDMI-kaapelia: yksi lähteen ja jakajan välille, ja kaksi jakajan ja näyttöjen välille. Näitä kaapeleita ei sisälly toimitukseen.

Mitä tarkkuuksia tuetaan?

Jakaja tukee tarkkuuksia aina 4K2K 60 Hz asti sekä alempia tarkkuuksia kuten 1080p, 720p, 480i ja VGA - UXGA -tarkkuuksia.

Onko jakaja yhteensopiva HDCP:n kanssa?

Kyllä, Nedis VSPL3472AT on HDCP-yhteensopiva, mikä mahdollistaa suojatun sisällön näyttämisen molemmilla näytöillä samanaikaisesti.

Voinko käyttää jakajaa pelikonsolin kanssa?

Kyllä, se toimii minkä tahansa HDMI-lähteen kanssa: pelikonsoli, tietokone, Blu-ray-soitin jne., edellyttäen että tarkkuutta tuetaan.

Mitä tehdä, jos LED-merkkivalot eivät syty?

Tarkista, että virtakaapeli on kytketty oikein ja pistorasia toimii. Jos ongelma jatkuu, kokeile toista USB-kaapelia tai virtalähdettä.

Voinko kytkeä 4K-näytön ja 1080p-näytön samanaikaisesti?

Kyllä, jakaja lähettää saman signaalin molempiin lähtöihin. Jos lähde lähettää 4K-signaalia, molemmat näytöt vastaanottavat sen; 1080p-näyttö näyttää silloin pienennetyn kuvan.

Tarvitseeko jakaja ulkoisen virtalähteen?

Kyllä, se täytyy virroittaa mukana tulevalla USB-kaapelilla. Kytke se USB-verkkovirtasovittimeen (ei sisälly) tai television USB-porttiin.

Kuinka jakaja puhdistetaan?

Irrota laite puhdistuksen ajaksi. Pyyhi pinta kuivalla, pehmeällä liinalla. Älä käytä vettä, liuottimia tai hankaavia puhdistusaineita.

Mitä tehdä vian tai toimintahäiriön sattuessa?

Jos tuote ei toimi oikein, tarkista liitännät ja virransyöttö. Jos ongelma jatkuu, älä avaa sitä. Ota yhteyttä Nedisin huoltopalveluun tai jälleenmyyjään.

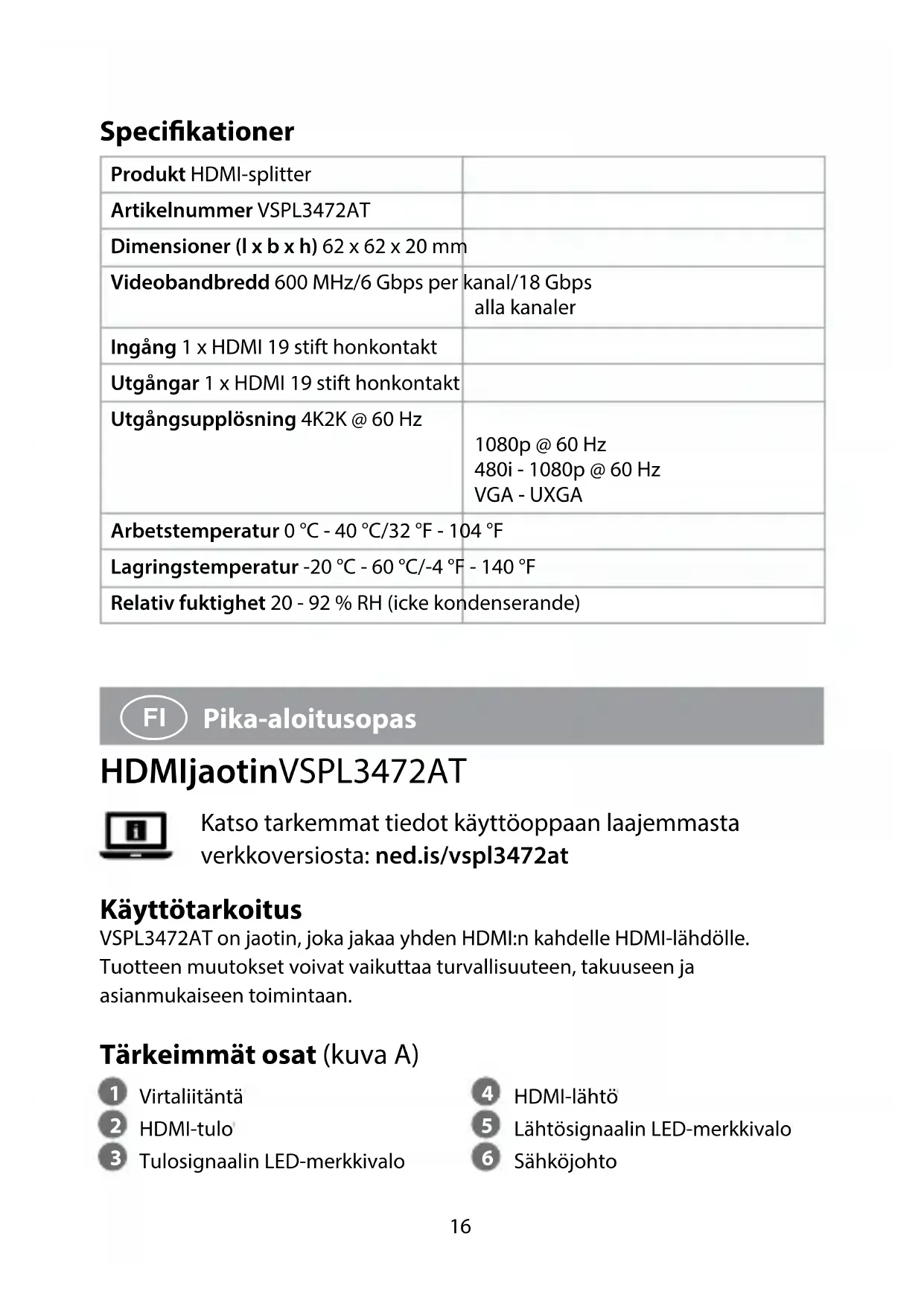

KÄYTTÖOHJE VSPL3472AT NEDIS

Répartiteur HDMI VSPL3472AT

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vspl3472at

Utilisation prévue

Le VSPL3472AT est un répartiteur qui divise une sortie HDMI en deux sorties HDMI.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Pièces principales (image a)

1 Port d'alimentation 4 Sortie HDMI 2 Entrée HDMI 5 Voyant LED de signal de sortie 3 Voyant LED de signal d'entrée 6 Câble d'alimentation

Aerissement

• Utilisez le produit uniquement comme précisé dans le présent manuel.
• Ne pas installer ou utiliser un appareil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

Installation du produit

1. Branchez un câble HDMI (non inclus) de la source HD sur A ②.
2. Branchez deux câbles HDMI (non inclus) des écrans sur A4
3. Branchez A ⑥ dans A ①.
4. Branchez l'autre extrémité de A ⑥ sur une prise de courant.

A③⑤ s'allume.

Specifications

Produit Répartiteur HDMI
Article numéro VSPL3472AT
Dimensions (L x l x H) 62 x 62 x 20 mm
Bande passante video 600 MHz / 6 Go/s par canal / 18 Go/s tous canaux
Entrée 1 x HDMI 19 broches femelle
Sorties 1 x HDMI 19 broches femelle
Résolution de sortie 4K2K à 60 Hz	1080p à 60 Hz 480i ~ 1080p à 60 Hz VGA ~ UXGA
Température fonctionnement 0 °C ~ 40 °C / 32 °F ~ 104 °F
Température de stockage -20 °C ~ 60 °C / -4 °F ~ 140 °F
Humidité relative 20 - 92 % HR (sans condensation)
