Type de produit	Répartiteur HDMI 1 vers 2
Marque	Nedis
Modèle	VSPL3472AT
Dimensions (L x l x H)	62 x 62 x 20 mm
Poids	Environ 50 g
Alimentation	5 V DC via câble USB (inclus)
Entrée	1 x HDMI 19 broches femelle
Sorties	2 x HDMI 19 broches femelle
Bande passante vidéo	600 MHz / 6 Gbps par canal / 18 Gbps total
Résolution maximale	4K2K à 60 Hz
Résolutions supportées	480i à 1080p à 60 Hz, VGA à UXGA
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Humidité relative	20 % à 92 % HR (sans condensation)
Utilisation prévue	Division d'un signal HDMI source vers deux écrans
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas exposer à l'eau, à la chaleur ou aux chocs. Tenir hors de portée des enfants. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de défaut, contacter le service après-vente.
Garantie	Garantie légale de conformité (2 ans en France)

FOIRE AUX QUESTIONS - VSPL3472AT NEDIS

Comment installer le répartiteur HDMI Nedis VSPL3472AT ?

Branchez un câble HDMI de votre source (ex. box TV) sur l'entrée HDMI du répartiteur. Branchez deux câbles HDMI de vos écrans sur les sorties HDMI. Connectez le câble d'alimentation USB au port d'alimentation du répartiteur, puis branchez l'autre extrémité sur une prise de courant. Les voyants LED s'allument.

Quels câbles HDMI sont nécessaires ?

Vous avez besoin de trois câbles HDMI : un pour relier la source au répartiteur, et deux pour relier le répartiteur aux écrans. Ces câbles ne sont pas inclus.

Quelles résolutions sont supportées ?

Le répartiteur prend en charge les résolutions jusqu'à 4K2K à 60 Hz, ainsi que les résolutions inférieures comme 1080p, 720p, 480i, et les résolutions VGA à UXGA.

Le répartiteur est-il compatible avec le HDCP ?

Oui, le Nedis VSPL3472AT est compatible HDCP, ce qui permet de diffuser du contenu protégé sur les deux écrans simultanément.

Puis-je utiliser le répartiteur avec une console de jeux ?

Oui, il fonctionne avec toute source HDMI : console de jeux, ordinateur, lecteur Blu-ray, etc., à condition que la résolution soit supportée.

Que faire si les voyants LED ne s'allument pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise de courant fonctionne. Si le problème persiste, essayez un autre câble USB ou une autre source d'alimentation.

Puis-je brancher un écran 4K et un écran 1080p en même temps ?

Oui, le répartiteur envoie le même signal aux deux sorties. Si la source émet en 4K, les deux écrans recevront le signal 4K ; un écran 1080p affichera alors une image downscalée.

Le répartiteur nécessite-t-il une alimentation externe ?

Oui, il doit être alimenté via le câble USB fourni. Branchez-le sur un adaptateur secteur USB (non inclus) ou sur un port USB d'un téléviseur.

Comment nettoyer le répartiteur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas d'eau, de solvants ou de produits abrasifs.

Que faire en cas de panne ou de dysfonctionnement ?

Si le produit ne fonctionne pas correctement, vérifiez les connexions et l'alimentation. Si le problème persiste, ne l'ouvrez pas. Contactez le service après-vente Nedis ou votre revendeur.

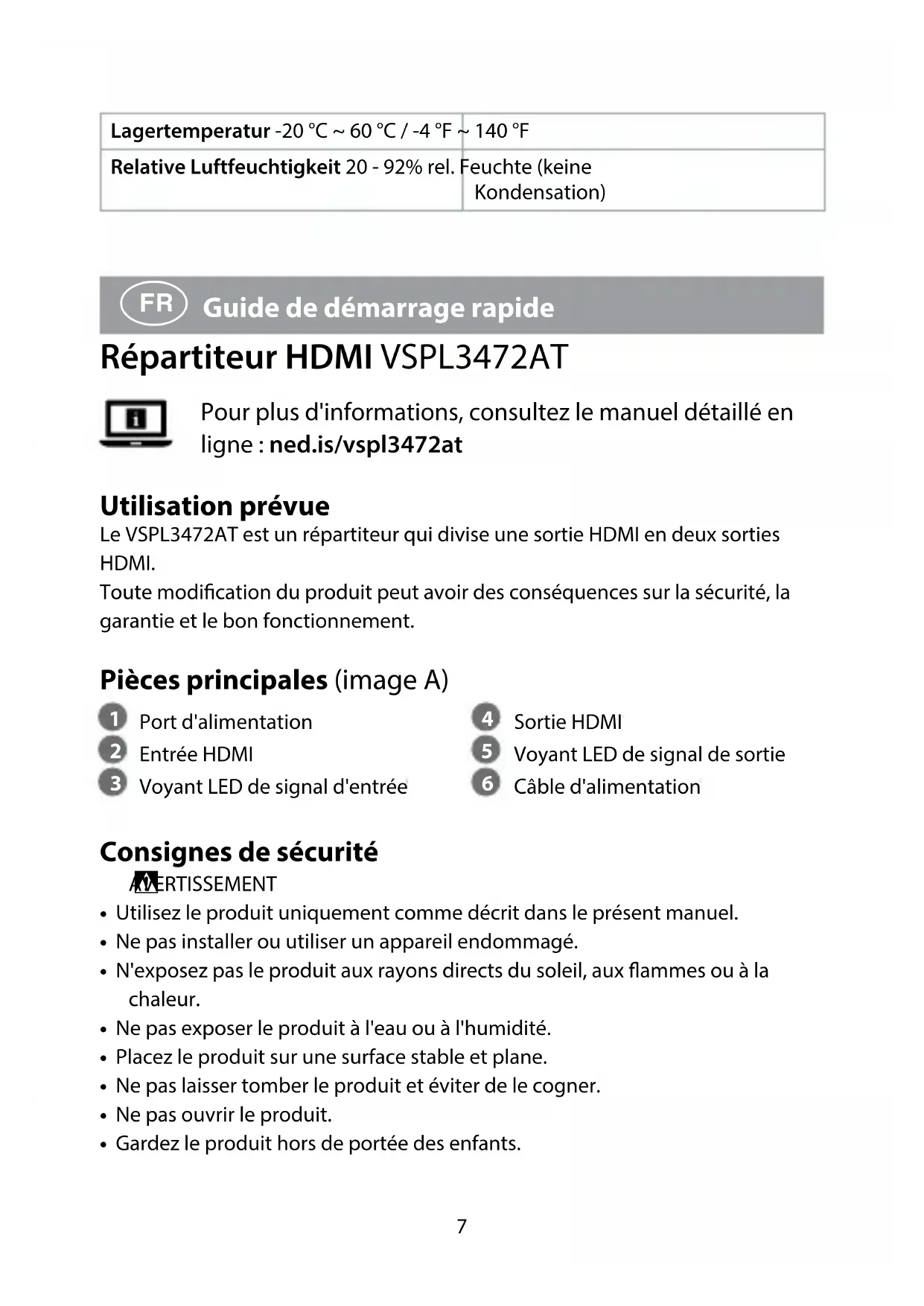

MODE D'EMPLOI VSPL3472AT NEDIS

Répartiteur HDMI VSPL3472AT

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vspl3472at

Utilisation prévue

Le VSPL3472AT est un répartiteur qui divise une sortie HDMI en deux sorties HDMI.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Pièces principales (image a)

1 Port d'alimentation 4 Sortie HDMI 2 Entrée HDMI 5 Voyant LED de signal de sortie 3 Voyant LED de signal d'entrée 6 Câble d'alimentation

Aerissement

• Utilisez le produit uniquement comme précisé dans le présent manuel.
• Ne pas installer ou utiliser un appareil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

Installation du produit

1. Branchez un câble HDMI (non inclus) de la source HD sur A ②.
2. Branchez deux câbles HDMI (non inclus) des écrans sur A4
3. Branchez A ⑥ dans A ①.
4. Branchez l'autre extrémité de A ⑥ sur une prise de courant.

A③⑤ s'allume.

Specifications

Produit Répartiteur HDMI
Article numéro VSPL3472AT
Dimensions (L x l x H) 62 x 62 x 20 mm
Bande passante video 600 MHz / 6 Go/s par canal / 18 Go/s tous canaux
Entrée 1 x HDMI 19 broches femelle
Sorties 1 x HDMI 19 broches femelle
Résolution de sortie 4K2K à 60 Hz	1080p à 60 Hz 480i ~ 1080p à 60 Hz VGA ~ UXGA
Température fonctionnement 0 °C ~ 40 °C / 32 °F ~ 104 °F
Température de stockage -20 °C ~ 60 °C / -4 °F ~ 140 °F
Humidité relative 20 - 92 % HR (sans condensation)
