INSTRUKCJA OBSŁUGI VMAT3462AT NEDIS

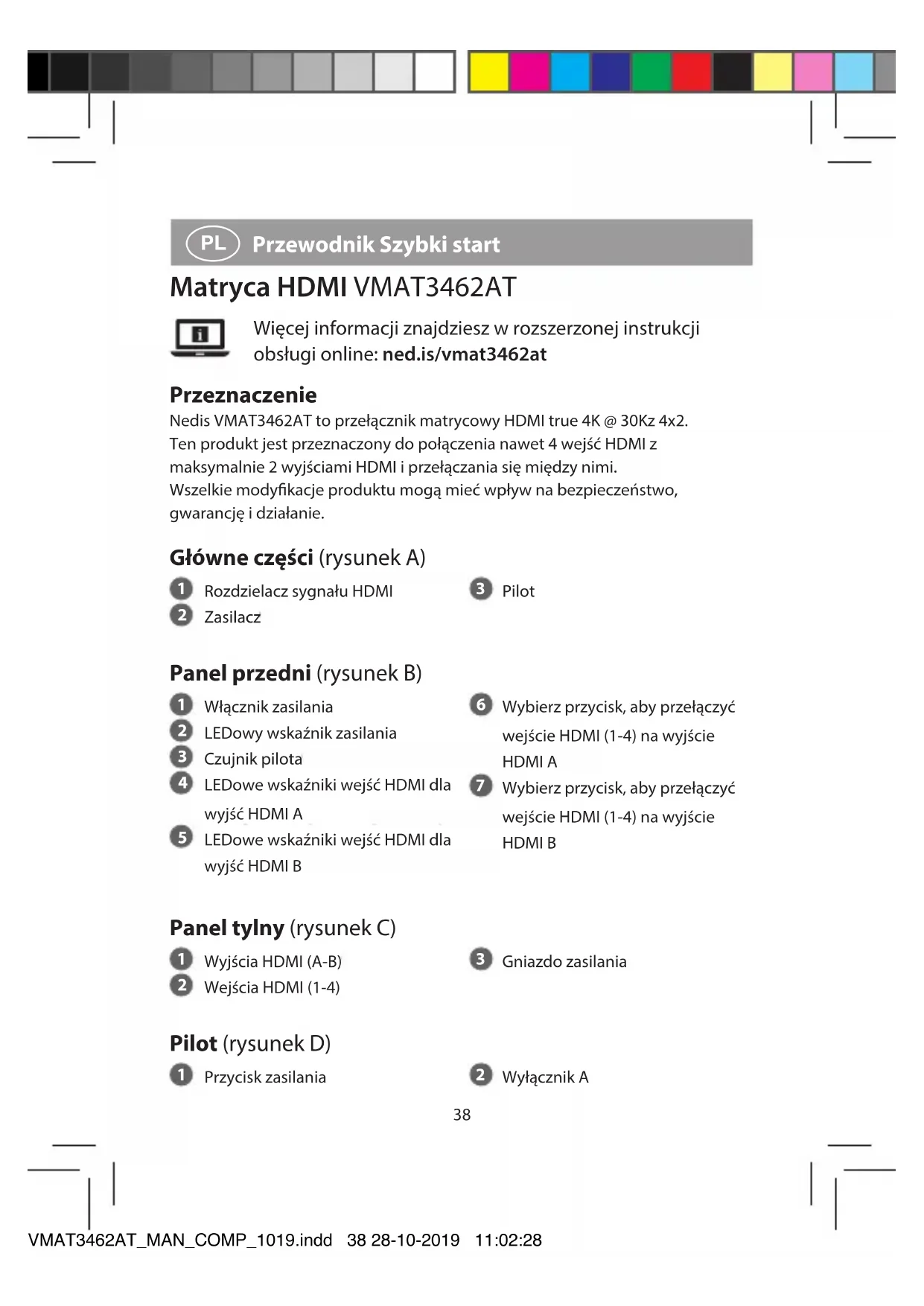

Przewodnik Szybki start 38

Przewodnik Szybki start Matryca HDMI VMAT3462AT Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/vmat3462at Przeznaczenie Nedis VMAT3462AT to przełącznik matrycowy HDMI true 4K @ 30Kz 4x2. Ten produkt jest przeznaczony do połączenia nawet 4 wejść HDMI z maksymalnie 2 wyjściami HDMI i przełączania się między nimi. Wszelkie modykacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie. Główne części (rysunek A)

Rozdzielacz sygnału HDMI

Pilot Panel przedni (rysunek B)

LEDowy wskaźnik zasilania

LEDowe wskaźniki wejść HDMI dla wyjść HDMI A

LEDowe wskaźniki wejść HDMI dla wyjść HDMI B

Wybierz przycisk, aby przełączyć wejście HDMI (1-4) na wyjście HDMI A

Wybierz przycisk, aby przełączyć wejście HDMI (1-4) na wyjście HDMI B Panel tylny (rysunek C)

Gniazdo zasilania Pilot (rysunek D)

Wyłącznik A VMAT3462AT_MAN_COMP_1019.indd 38 28-10-2019 11:02:2839

Wybierz przyciski wejściowe HDMI dla wyjścia HDMI A

Wybierz przyciski wejściowe HDMI dla wyjścia HDMI B Instrukcje bezpieczeństwa

• Urządzenie należy eksploatować wyłącznie w sposób opisany w niniejszej instrukcji.

• Nie używaj uszkodzonego produktu.

• Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych, otwartego ognia lub ciepła.

• Nie narażaj produktu na działanie wody lub wilgoci.

• Produkt należy ustawić na stabilnej i równej powierzchni.

• Nie upuszczaj produktu i unikaj uderzania go.

• Produktu nie wolno otwierać.

• Produkt należy przechowywać poza zasięgiem dzieci. Schemat połączeń (rysunek E)

• Podłącz urządzenia wejściowe HDMI E

za pomocą kabla HDMI. Urządzeniem wejściowym HDMI może być na przykład odtwarzacz DVD, dekoder STB lub konsola do gier.

• Podłącz urządzenia wyjściowe HDMI E

za pomocą kabla HDMI.

• Połącz gniazdo zasilania C

do gniazdka elektrycznego za pomocą dołączonego zasilacza DC 5 V, 2 A A

Użytkowanie rozgałęźnika HDMI Aby uzyskać dostęp do poniższych opcji, użyj pilota D 3 5 :

• Naciskaj przyciski wejścia HDMI D

, aby wybrać wejście dla każdego wyjścia HDMI (A, B). Specy kacja Produkt Rozdzielacz sygnału HDMI Numer katalogowy VMAT3462AT Wymiary (dł. x szer. x wys.) 260 x 110 x 25 mm VMAT3462AT_MAN_COMP_1019.indd 39 28-10-2019 11:02:2840 Obsługiwane rozdzielczości HDMI 4K @ 30 Hz 1080p / 720p / 576p / 480p Maksymalna przepustowość na kanał 340 MHz Maksymalna szybkość transmisji dla monitora 3,4 Gbps Wejściowy / wyjściowy sygnał DDC 5 V p-p (TTL) Temperatura robocza 0 - 45 °C Wilgotność 10 - 85% RH (bez kondensacji) Zasilanie 5 VDC / 2 A Gwarancja 1 rok Deklaracja zgodności Niniejszym rma Nedis B.V. deklaruje jako producent, że produkt VMAT3462AT naszej marki Nedis

, produkowany w Chinach, został przetestowany zgodnie ze wszystkimi odpowiednimi normami i przepisami WE oraz że we wszystkich testach uzyskał on pozytywny rezultat. Obejmuje to, ale nie ogranicza się do rozporządzenia RED 2014/53/UE. Pełną deklarację zgodności (oraz kartę danych bezpieczeństwa, jeśli dotyczy) można znaleźć i pobrać tutaj: webshop.nedis.pl/VMAT3462AT#support Aby uzyskać dodatkowe informacje dotyczące zgodności, skontaktuj się z obsługą klienta: Strona www: www.nedis.com E-mail: service@nedis.com Telefon: +31 (0)73-5991055 (w godzinach pracy) Nedis B.V., de Tweeling 28 5215 MC ’s-Hertogenbosch, Holandia. VMAT3462AT_MAN_COMP_1019.indd 40 28-10-2019 11:02:2841
