Μάρκα	Bosch
Μοντέλο	SMV6ZCX19E
Τύπος προϊόντος	Εντοιχιζόμενο πλυντήριο πιάτων πλήρως ενσωματωμένο
Διαστάσεις (Υ x Π x Β)	81,5 εκ. x 59,8 εκ. x 55,0 εκ. (ρυθμιζόμενο ύψος)
Καθαρό βάρος	Περίπου 50 κιλά
Ηλεκτρική τροφοδοσία	230 V, 10 A, 50 Hz
Χωρητικότητα (σκεύη)	13 τυπικά σκεύη
Προγράμματα πλύσης	Eco 50°C, Αυτόματο, Εντατικό 70°C, Ταχύτητα 65°C, Αθόρυβο καθάρισμα 50°C, Προπλύση
Πρόσθετες λειτουργίες	Ζώνη εντατικής, Φωτισμός EmotionLight, TimeLight, Light bar γωνίας, Συρτάρι Vario
Ασφάλεια	Ασφάλεια παιδιών, Αντιπλημμυρική προστασία, Ασφάλεια τζαμιού, Κλείδωμα πόρτας
Συντήρηση και καθαρισμός	Καθαρισμός φίλτρων, ψεκαστήρες, τσιμούχα πόρτας, ανίχνευση αλάτων
Ανταλλακτικά και επισκευασιμότητα	Επιφάνεια εργασίας, καλάθι, συρτάρι Vario, ψεκαστήρες, φίλτρα, καλώδιο τροφοδοσίας, καπάκι απορρυπαντικού, αντλία λυμάτων, πλευρικό τοίχωμα, πόρτα, πίνακας ελέγχου, ελατήρια πόρτας, σανιδάκι βάσης, λαμαρίνα βάσης, σωλήνας υπερχείλισης, εσωτερική πόρτα, μεντεσές, τσιμούχα πόρτας, EmotionLight, TimeLight, Gap illumination
Ρυθμίσεις	Σκληρότητα νερού, δοσολογία λαμπρυντικού, ένταση στεγνώματος
Πιστοποιήσεις	Σύμφωνο με πρότυπα οικολογικού σχεδιασμού (2021), VDE 0701

Συχνές ερωτήσεις - SMV6ZCX19E BOSCH

Πώς γίνεται επαναφορά του πλυντηρίου πιάτων Bosch SMV6ZCX19E;

Για επαναφορά, πατήστε το κουμπί On/Off για περίπου 3 δευτερόλεπτα μέχρι να σβήσει η ένδειξη τέλους κύκλου. Κλείστε την πόρτα και ξεκινήστε ένα πρόγραμμα.

Ποιοι είναι οι συνήθεις κωδικοί σφάλματος;

Ο κωδικός E15 υποδηλώνει διαρροή νερού στο δίσκο προστασίας. Ελέγξτε τους σωλήνες και τις τσιμούχες. Ο κωδικός E09 σημαίνει πρόβλημα θέρμανσης. Συμβουλευτείτε το πλήρες εγχειρίδιο για την ερμηνεία όλων των κωδικών.

Πώς καθαρίζω τα φίλτρα του πλυντηρίου πιάτων;

Γυρίστε το χοντρό φίλτρο αριστερόστροφα και αφαιρέστε το σύστημα φιλτραρίσματος. Καθαρίστε το λεπτό φίλτρο κάτω από τρεχούμενο νερό με μια βούρτσα. Επανασυναρμολογήστε ευθυγραμμίζοντας τα βέλη και γυρίστε δεξιόστροφα μέχρι να κουμπώσει.

Το πλυντήριο πιάτων δεν ξεκινά, τι να κάνω;

Βεβαιωθείτε ότι η πόρτα είναι καλά κλειστή και ότι το κλείδωμα ασφαλίζει. Ελέγξτε ότι η παροχή νερού είναι ανοιχτή και ότι η πρίζα έχει ρεύμα. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης.

Πώς ρυθμίζω τη σκληρότητα του νερού;

Ανάψτε τη συσκευή, κατόπιν πατήστε το κουμπί που αντιστοιχεί στο πλήκτρο σκληρότητα νερού (συχνά αναγνωρίζεται από ένα σύμβολο σταγόνας). Επιλέξτε την περιοχή σκληρότητας ανάλογα με την περιοχή σας (ελέγξτε με μια ταινία μέτρησης). Επιβεβαιώστε πατώντας Εκκίνηση.

Ποια είναι η χωρητικότητα αυτής της συσκευής;

Το Bosch SMV6ZCX19E μπορεί να φιλοξενήσει έως 13 τυπικά σκεύη, με ρυθμιζόμενο πάνω καλάθι και συρτάρι Vario για μικροαντικείμενα.

Πώς αντικαθιστώ τον πάνω ψεκαστήρα;

Ξεβιδώστε τον πάνω ψεκαστήρα (κατσαβίδι Torx T20) και τραβήξτε τον προς τα κάτω για να τον αφαιρέσετε. Τοποθετήστε τον νέο ψεκαστήρα και βιδώστε σφιχτά με το χέρι. Βεβαιωθείτε ότι περιστρέφεται ελεύθερα.

Η ένδειξη αλατιού είναι αναμμένη, τι να κάνω;

Γεμίστε τη δεξαμενή αναγεννητικού άλατος που βρίσκεται κάτω από το κάτω καλάθι αφού ξεβιδώσετε το καπάκι. Χρησιμοποιήστε χωνί για να αποφύγετε υπερχειλίσεις. Σκουπίστε την περίσσεια και βιδώστε ξανά το καπάκι.

Πώς βελτιώνω το στέγνωμα των πιάτων;

Χρησιμοποιήστε λαμπρυντικό και ρυθμίστε τη δοσολογία σύμφωνα με το εγχειρίδιο. Επιλέξτε το πρόγραμμα Εντατικό ή ενεργοποιήστε τη λειτουργία Extra στεγνό αν διατίθεται. Αφήστε την πόρτα μισάνοιχτη στο τέλος του κύκλου.

Πού να αγοράσω ανταλλακτικά;

Μπορείτε να παραγγείλετε γνήσια ανταλλακτικά από τον ιστότοπο Bosch Home & Garden ή από εξουσιοδοτημένους μεταπωλητές. Ανατρέξτε στους αριθμούς ανταλλακτικών που αναγράφονται στο εγχειρίδιο επισκευής (π.χ. [00614935] για τον οδηγό tablet).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SMV6ZCX19E BOSCH

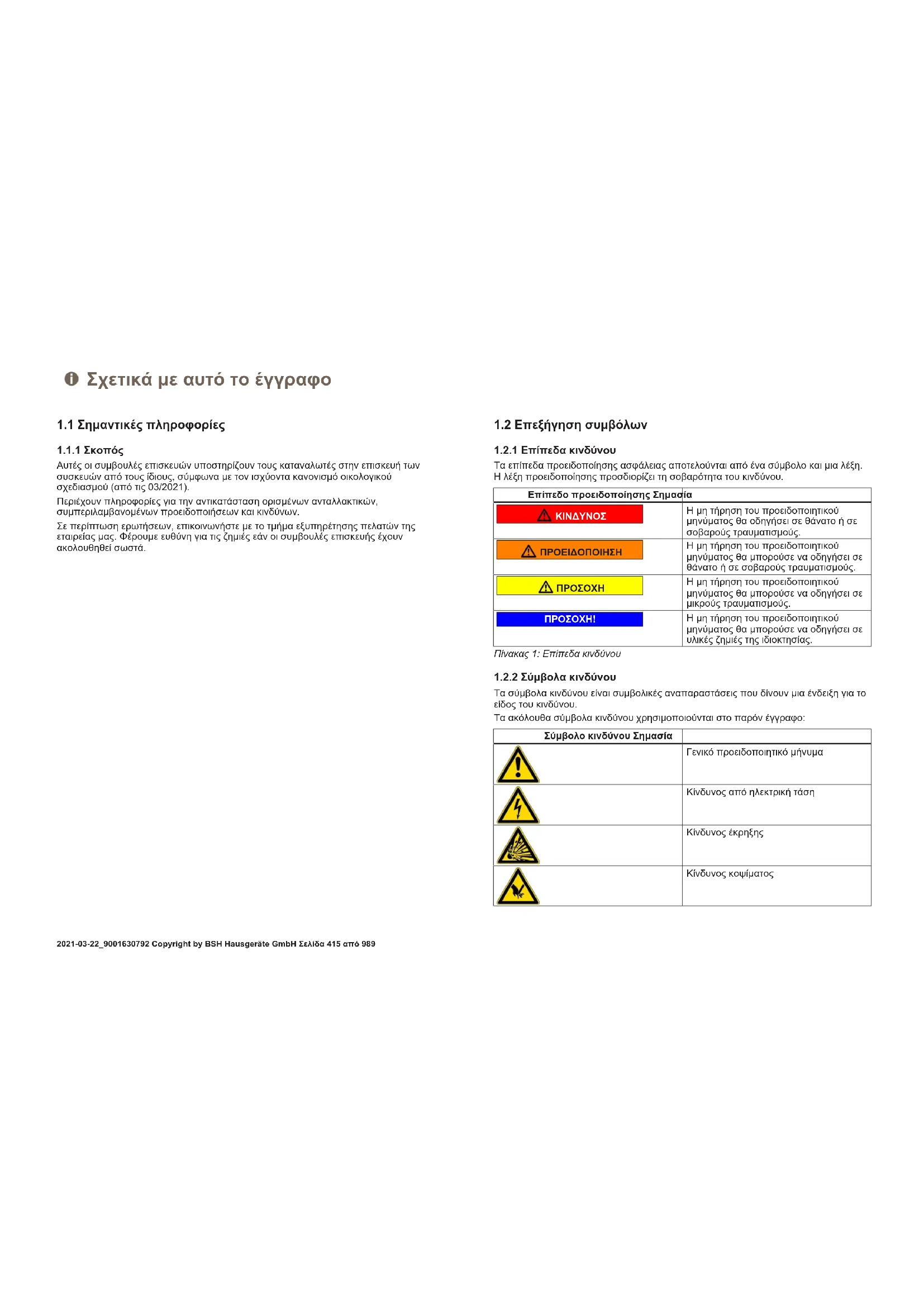

Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτό το έγγραφο προορίζεται να καθοδηγήσει τον τεχνικό εξοπλισμό, σύμφωνα με τους ισχύοντες κανόνες οικολογικού σχεδιασμού (από 03/2021). Παρέχει πληροφορίες για την αντικατάσταση ορισμένων αναλώσιμων, συμπεριλαμβανομένων των οδηγιών ασφαλείας. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές συσκευασίας δεν ακολουθηθούν.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφαλείας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης υποδηλώνει τη σοβαρότητα του κινδύνου.

Eπιτέδο έροειδοποηης Σημαίασια
KINΔYNOΩ	H μη τήρησου του προειδοποιntικόν μηνμαος Τα σθυγήσε σε θέναιτοῦ σε οβαβαρούς τραμαπιαμός.
ΠΡΟΕΙΟΝΟΙΗΞH	H μη τήρησου του προειδοποιntικόν μηνμαος Τα μτρομάσεν αο δηγήσει σε θέναιτοῦ σε οβαβαρούς τραμαπιαμός.
ΠΡΟΣOXH	H μη τήρησου του προειδοποιntικόν μηνμαος Τα μτρομάσεν αο δηγήσει σε μικρούς τραμαπιαμός.
ΠΡΟΣOXHΙ	H μη τήρησου του προειδοποιntικόν μηνμαος Τα μτρομάσεν αο δηγήσει σε έλεκες Κημίες της ἀδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που υποδηλώνουν τον τύπο του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύβολo κινδύνου Σημαία
!	Γενικό προεῖδοταιθητικό μήνυμα
4	Κινδύνος από ηλεκτρίκή τάη
	Κινδύνος εκρηξης
	Κινδύνος κοψίματος

ΣΧΕΤΙΚΑ ΜΕ ΑΥΤΟ ΤΟ ΕΓΓΡΑΦΟ

Σύμβολο κινδύνου Σημασία
	Κινδύνος αὐνθλίρης
	Κινδύνος ατό ταυτές εἰπίράνεις
	Κινδύνος ατό ιαχρό μαγνητικό πεδίο
	Κινδύνος ατό μη συίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη μορφή.

ΚΙΝΑΥΝΟ

Ειδοποίηση και την κίνηση!

Πιθανές συνέπειες εάν αγνοηθεί ο κίνδυνος πρόκλησης.

Μέτρα και απαγορεύσεις για την προστασία του κινδύνου.

Το παρακάτω παράδειγμα δείχνει μαγνητοσκόπηση του πιθανού κινδύνου κατά την ηλεκτροπληξία λόγω ηλεκτροφόρων μερών. Αναφέρεται το έτος για την αποφυγή του κινδύνου.

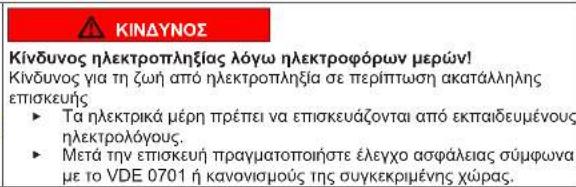

ΚΙΝΑΔΥΝΟ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος ή ηλεκτροπληξία

Αποσυνδέστε τις συσκευές από την πηγή ηλεκτρικού ρεύματος

Τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις εργασίες.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται σε όλο το έγγραφο:

Γεν. σύμβολο Σημασία
1	Tautotoinon μiaς εἰδικής συμβουλής (κειένου ἡ/και γραφικών)
1	Tautotoinon μiaς εἰδικής συμβουλής (μόνο κειένου)
▶	Tautotoinon συνέαμου ἡκταβευτικόβιντεο
	Tautotoinon attapaiπητων εργαλείων
	Tautotoinon attapaiπητων προῦτθέσεων
if	Tautotoinon μiaς συνθήκης (αν ..., κατότιν...)
●	Tautotoinon αποτέλεματος
[Evapξη]Tautotoinon ενός πλήκτρου ἡκυμτίου
[00123456]Tautotoinon ενός κωδικό	ανταλλακτικό
Kataσταση Tautotoinon εμφανίσεμου κειενου/ παραθύρου (σην έθόνη τής συκεύης)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Οικιακή συσκευή

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών

Τα εξαρτήματα σε αυτές τις συσκευές ή τα ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον 60 δευτερόλεπτα πριν από την έναρξη της εγκατάστασης. Μετά την εγκατάσταση, η συσκευή πρέπει να ελεγχθεί σύμφωνα με το VDE 0701 ή τους κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες

Φοράτε προστατευτικά γάντια.

Κίνδυνος συνεχής κατά την εγκατάσταση, συντήρηση, αντιμετώπιση προβλημάτων και το έργο από βάρη και κινούμενα μέρη

Φοράτε προστατευτικά υποδήματα. Ασφαλίστε τα βαριά μέρη από πτώση. Μην προσεγγίζετε μέρη του μηχανήματος στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια της λειτουργίας της συσκευής

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

Μην αγγίζετε τους συνδετήρες ή τα ευαίσθητα μέρη των πλακετών.

Εργαλεία και βοηθήματα

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα 418 από 989

Övokaşa ΕλΠΤΟβερες Eikόνες
Καταβίδι Torx T20 με τρύτα [00340764]	100 mm, για βίδες με κοπίλα
Καταβίδι Torx T15	Mηκος 80 mm
Πλακέ καταβίδι Αεπίδα 10 mm x 1,6 mm x 200 mm	Φ
Μυτολιμήδα [00340871]	Mηκος: 200 mm, Εασι

Εγκατάσταση

4.1 Αφαίρεση καπακιού εργασίας

Ρύθμιση:

Σημείωση: Η συσκευή είναι αυτορυθμιζόμενη από την προκαταρκτική ρύθμιση στην οικιακή χρήση είναι ελεύθερη.

4.1.1 Αφαίρεση καπακιού εργασίας

1. Αφαιρέστε τις δύο βίδες στο πίσω μέρος (1) (προαιρετικό). 2. Πιάστε και τους δύο ολισθητές συγκράτησης κάτω από το καπάκι εργασίας προς τα έξω (2).

3. Ανασηκώστε ελαφρώς το καπάκι εργασίας προς τα πάνω (3). 4. Σπρώξτε το καπάκι εργασίας μακριά προς τα πίσω (4). 5. Αφαιρέστε το καπάκι εργασίας.

4.1.2 Τοποθέτηση καπακιού εργασίας

1. Τοποθετήστε το πίσω μέρος του καπακιού εργασίας στους οδηγούς και τα κουμπιά συγκράτησης (1).

2. Πιέστε το καπάκι εργασίας προς τα εμπρός (2). 3. Πιάστε το μπροστινό μέρος του καπακιού εργασίας προς τα κάτω μέρη και οι δύο ολισθητές συγκράτησης να κουμπώσουν στη θέση τους και να ακούσετε ένα χαρακτηριστικό ήχο (3). 4. Βιδώστε ξανά τις δύο βίδες (4) (προαιρετικό).

ΕΜΠΛΟΚΗ

4.2 Τοποθέτηση μοτοματοσ καλαμπόκι

Ρύθμιση:

Το σχετικό καλώδιο έχει ρυθμιστεί στην οικιακή χρήση.

4.2.1 Τοποθέτηση μοτοματοσ θήκης ταμπόν για το σύνδεσμο 86 cm Ειδικά βοηθητικά:

Συρόμενη θήκη ταμπόν [00614935] Καπάκι [00618565]

1. Εισαγάγετε την ουρανική στήλη πλάγια στο μπροστινό μέρος του καλύμματος.
2. Κεντράρετε και κουμπώστε την ουρανική στήλη στη θέση της.

4.2.2 Τοποθέτηση και στήριξη της πλάτης ανάπαυσης

Σύμβολο Θήκη ταμπλέτας [00614935] Καμπτήρας πλάτης [00618565]

Η πλάτη ανάπαυσης μπορεί να ανασηκωθεί. Η πίεση γωνίας με νερό στο κάλυμμα των πλαϊνών. Επανατοποθετήστε την ανυψωτική αρχή του καμπτήρα πλάτης διπλωμένη προς τα κάτω. Εάν οι γωνίες έχουν προστατευτικό ένθετο, τότε πρέπει πρώτα να αφαιρούνται.

1. Αφαιρέστε το προστατευτικό ένθετο.

1. Κουμπώστε το κάτω στήριγμα της πλάτης στη θέση του.

ΕΠΙΣΚΕΥΗ

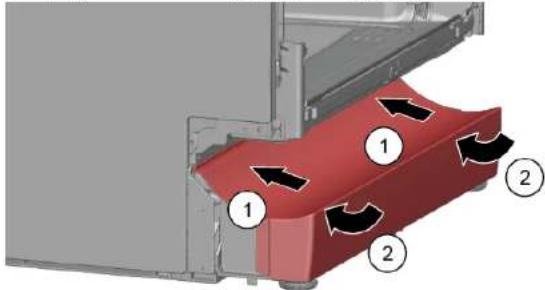

4.3.1 Αφαίρεση συρταριού

1. Κρατήστε τα στηρίγματα μπροστά από τα πόδια.

2. Αφαιρέστε πλάγια προς τα έξω.

1. Πιέστε τα πλαστικά ένθετα προς τα έξω και τραβήξτε τα προς τα επάνω έξω από το πλαίσιο.

ΕΠΙΣΚΕΥΗ

1. Κάντε προέκταση στις γωνίες οδηγούς προς τα έξω.

1. Τραβήξτε τα πίσω άγκιστρα έξω από τις γωνίες.
2. Πρέπει να μετακινήσετε τα μπουλόνια προς τα κάτω.

1. Σπρώξτε το μεταλλικό πλαίσιο έξω από τον σωλήνα.

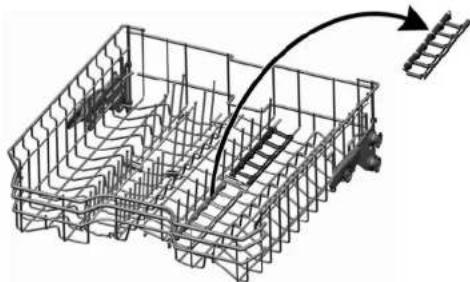

4.3.2 Τοποθέτηση varioDrawer

Εγκατάσταση στην ανοιχτή θέση.

ΕΠΙΣΚΕΥΗ

4.4 Αντικατάσταση βραχίονα ψεκασμού

4.4.1 Αφαίρεση βραχίονα ψεκασμού

1. Ξεβιδώνοντας τον βραχίονα ψεκασμού (1) και τραβήξτε προς τα κάτω για να τον αφαιρέσετε (2).

1. Τραβήξτε προς τα κάτω τον κάτω βραχίονα ψεκασμού για να τον αφαιρέσετε.

4.4.2 Τοποθέτηση βραχίονα ψεκασμού

1. Τοποθετήστε τον κάτω βραχίονα ψεκασμού. Ο βραχίονας ψεκασμού κουμπώνει στη θέση του.
2. Τοποθετήστε τον επάνω βραχίονα ψεκασμού και βιδώστε τον καλά στη θέση του.

ΕΠΙΣΚΕΥΗ

4.5 Αντικατάσταση φίλτρων

4.5.1 Αντικατάσταση φίλτρου

1. Πιέστε το κέντρο του φίλτρου αριστερόστροφα (1) και αφαιρέστε το σύστημα φίλτρου (2).

Ελέγξτε ότι δεν περιέχουν ξένα αντικείμενα στο εσωτερικό.

1. Τραβήξτε προς τα κάτω το φίλτρο για να το αφαιρέσετε.

4.5.2 Τοποθέτηση φίλτρων

1. Συμπληρώστε το σύστημα φίλτρων. Βεβαιωθείτε ότι τα ακροφύσια ασφαλίζουν στο κέντρο φίλτρου κουρτίνας στη θέση τους.
2. Εισαγάγετε το σύστημα φίλτρου στη θήκη και στερεώστε το κέντρο φίλτρου δεξιόστροφα. Βεβαιωθείτε ότι τα σημάδια βέλους ταιριάζουν.

ΕΜΠΛΟΚΗ

4.6 Τοποθέτηση κεφαλής ψεκασμού λαμαρίνας υψηλής πίεσης

1. Αφαιρέστε το επικάλυμμα. 2. Εισαγάγετε την κεφαλή ψεκασμού λαμαρίνας υψηλής πίεσης στο στόμιο (1) και στρέψτε δεξιά (2).

Η κεφαλή ψεκασμού λαμαρίνας συνδέεται με το σωλήνα

ΕΜΠΛΟΚΗ

4.7 Αντικατάσταση καλωδίου ρεύματος

Ρουμπεάν:

Η οικεία είναι ασυνδεδεμένη από την παροχή νερού. Η οικεία είναι ασυνδεδεμένη από την παροχή νερού. Η πρόσβαση στις οικίες είναι ελεύθερη.

4.7.1 Αποσύνδεση καλωδίου ρεύματος

Μετακινήστε το καλώδιο ρεύματος με προστατευτικά προς τα πάνω και κλείστε και τραβήξτε το έξω από το ρεύμα.

4.7.2 Σύνδεση καλωδίου ρεύματος

ΠΡΟΣΟΧΗ!

Υπερθερμανού κυρίας Σύνδεσης!

Κίνδυνος πυρκαγιάς

Εισαγάγετε το καλώδιο ρεύματος μέχρι να κουμπώσει.

Εισαγάγετε το φις του καλωδίου ρεύματος στην πρίζα και βεβαιωθείτε ότι χαρακτηριστικά ταιριάζουν και να σπρώξετε το έως το τέλος.

ΕΜΠΟΔΙΟ

4.8 Αντικατάσταση καλύμματος ατόρμιαντικού

Μπορείτε να χρησιμοποιήσετε ένα μικρό αντικείμενο για να το ανασηκώσετε.

Ρουτμπέο:

Η οικεία είναι ασυνδεδεμένη από την παροχή ρευδοσίας. Η οικεία είναι ασυνδεδεμένη από την παροχή νερού. Η παροχή έχει ανοιχτεί. Το κάλυμμα ατόρμιαντικού ανοίξε.

4.8.1 Αφαίρεση καλύμματος ατόρμιαντικού

1. Στρέψτε το κάλυμμα ατμορραντικού 5 mm. 2. Ανοίξτε το κάλυμμα ατμορραντικού στην κάτω πλευρά έξω από τις ράγες οδηγούς και αφαιρέστε το κάλυμμα ατμορραντικού στην επάνω πλευρά έξω από τις ράγες οδηγούς. 3. Αφαιρέστε το ελατήριο.

4.8.2 Εισαγωγή ελατηρίου

1. Εισαγάγετε το άκρο του ελατηρίου στην οπή σύνδεσης της συσκευής διανομέα (1).

1. Εισαγάγετε το κοντό άκρο του ελατηρίου στην οπή σύνδεσης του καλύμματος ατμορραντικού (2).
2. Πιέστε το κάλυμμα στη συσκευή διανομέα (3).

4.8.3 Τοποθέτηση καλύμματος ατμορραντικού

1. Εισαγάγετε το κάλυμμα ατμορραντικού 5 mm στην εντελώς ανοιχτή θέση στις ράγες οδηγούς, στη μία πλευρά, λαμβάνοντας υπόψη την κατεύθυνση, και μετά στην επάνω πλευρά στις ράγες οδηγούς.
2. Ελέγξτε τη λειτουργία του καλύμματος ατμορραντικού.

ΕΜΠΛΟΚΗ

4.9 Αντικατάσταση καλύμματος αντιδιαβρωτικού

Ρύθμιση:

Το καλάθι αφαιρέθηκε και τα φίλτρα αφαιρέθηκαν. →425

4.9.1 Αφαίρεση καλύμματος αντιδιαβρωτικού

1. Αδειάστε τυχόν νερό που υπάρχει.

Χρησιμοποιήστε σφήνα, εάν είναι απαραίτητο.

2. Ανοίξτε το κάλυμμα της αντλίας με ένα κουτάλι και πιέστε προς τα έξω το στοιχείο.

1. Σηκώστε το κάλυμμα της αντλίας προς τα μέσα σε γωνία και φαρδύτερα.

4.9.2 Τοποθέτηση του καλύμματος της αντλίας

Εισάγετε το κάλυμμα της αντλίας (1) και πιέστε προς τα κάτω (2).

Το κάλυμμα της αντλίας κουμπώνει στη θέση του.

ΕΜΠΟΡΕΥΜΑ

4.10 Αφαίρεση πλευρικών καλυμμάτων

Ρουτίνα:

Η οθόνη είναι ασυνδέδευτη από την προχοΐδα. Η οθόνη είναι ασυνδέδευτη από την προχοΐδα. Η πρόσβαση στις οθόνες είναι ελεύθερη. Ελεύθερες οθόνες: Εξαιρείται το κάτω μέρος εργασίας-419

4.10.1 Αφαίρεση πλευρικών καλυμμάτων

1. Αφαιρέστε τις βίδες από τα πλευρικά καλύμματα (1).

Εικ.1: Αποσυναρμολόγηση

1. Πιέστε το πλευρικό κάλυμμα προς τα έξω και μετά προς τα πάνω (2).
2. Κατεβάστε το πλευρικό κάλυμμα και τραβήξτε το έξω από τη βάση (3).

ΕΜΠΟΡΕΥΜΑ

4.10.2 Τοποθέτηση πλευρικού πίνακα

1. Εισαγάγετε τον πλευρικό πίνακα στη βάση (1).

Εικ.2: Ρύθμιση εντός οχήματος

1. Πιέστε τον πλευρικό πίνακα στην οικεία θέση (2). 3. Ασφαλίστε τον πλευρικό πίνακα βίδες (3).

ΕΜΠΟΡΕΥΜΑ

4.11 Αντικατάσταση σφαιρικής τροχιάς

Ρουτίνες:

Η οικεία ακολουθία αντικατάστασης της προειδοποίησης Η οικεία ακολουθία αντικατάστασης της προειδοποίησης.

4.11.1 Αφαίρεση σφαιρικής τροχιάς

Αυτά αφαίρεσης βίδες της περιγραφής οδηγούν τα παρακάτω βήματα.

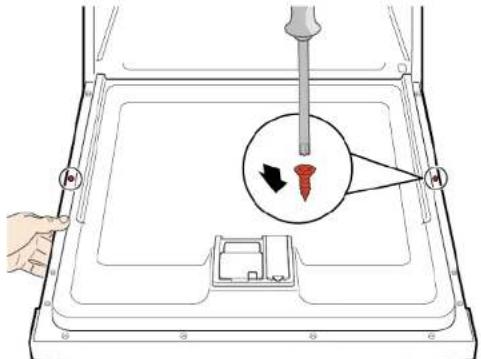

1.Ανοίξτε την πόρτα. 2. Αφαιρέστε τις σφαιρικές βίδες.

3.

Αφαιρέστε την τροχιά, κρατώντας την στη θέση της.

Αφαιρέστε δύο βίδες.

ΕΜΠΟΡΕΥΜΑ

4.11.2 Τοποθέτηση εσωτερικής πόρτας

Προειδοποίηση:

Το προϊόν αυτό τοποθετείται με ασφάλεια και στερεώνεται με μέσα στην εσωτερική πόρτα. Οι οδηγίες ισχύουν για την εσωτερική πόρτα.

1. Κλείστε την εσωτερική πόρτα χωρίς να την ασφαλίσετε.

2. Σπρώξτε την εσωτερική πόρτα προς τα επάνω, και αφήστε το θειρίστρο (1).

1. Πιάστε την εσωτερική πόρτα προς την εσωτερική πόρτα και φαρβάσε (2).

4.

Ασφαλίστε την πόρτα, κρατώντας την στη μία πλευρά.

ΕΜΠΟΔΙΟ

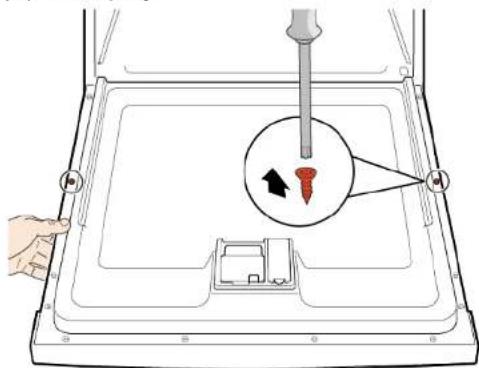

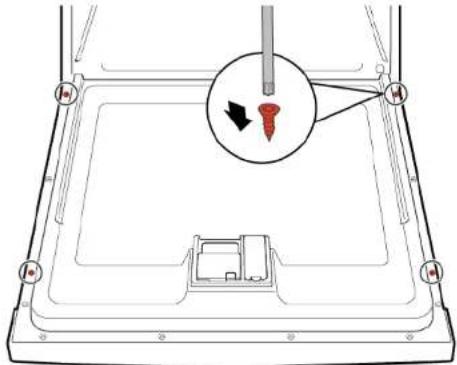

Ανοίξτε την πόρτα και αφαιρέστε τις δύο βίδες (ειδικές βίδες 4 x 11 mm).

5. Ασφαλίστε την εσωτερική πόρτα με τις βίδες (ειδικές βίδες 4 x 11 mm).

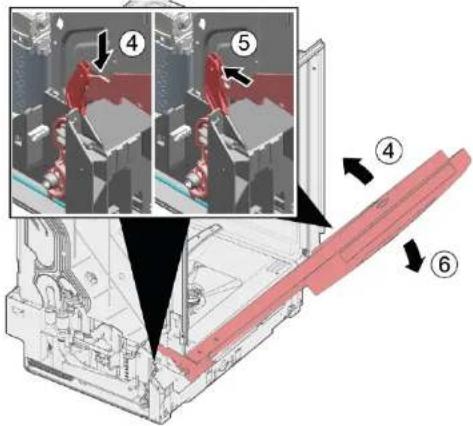

4.13 Στερέωση ελατηρίων πόρτας

1. Αφαιρέστε το κάλυμμα και το φύλλο.

2.1. Ανοίξτε ελαφρώς την πόρτα (1).

1. Ελευθερώστε την εγκοπή της βάσης (2).
2. Κλείστε απαλά την πόρτα (3).

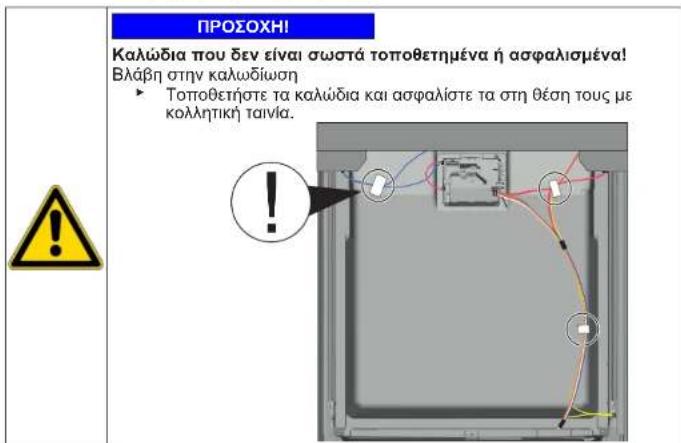

Το σύστημα καλωδίωσης προστατεύεται όταν εντοπίσετε πόρτες.

ΕΜΠΟΔΙΟ

3.1. ΚΛΕΙΣΤΕ ΤΙΣ ΘΥΡΕΣ ΑΣΦΑΛΕΙΑΣ

1. Μετακινήστε την εγκάρσια προς τα πίσω και απασφαλίστε το βέλος (5). 3. Ανοίξτε την πόρτα (6).

1. Επαναλάβετε τη διαδικασία και στην άλλη πλευρά της συσκευής.

ΕΜΠΟΔΙΟ

4.14 Αντικατάσταση πόδι

Τα πόδια είναι όμοια και μπορούν να αντισταθούν.

Ρουτίνα:

Η συσκευή είναι συνδεδεμένη με την πηγή τροφοδοσίας. Η συσκευή είναι συνδεδεμένη με την πηγή νερού. Η εξωτερική πόρτα έχει αφαιρεθεί. Η εξωτερική πόρτα έχει αφαιρεθεί (τηρώντας το εγχειρίδιο).

4.14.1 Αφαίρεση ποδιού

1.

Αφαιρέστε το πόδι.

Εάν η συσκευή θέλει να αφαιρεθεί, τα δύο βραχίονες μπορούν να τραβηχτούν. Εάν υπάρχει ζημιά σε έναν βραχίονα, η συσκευή μπορεί να αλλάξει, καθώς οι βραχίονες είναι όμοιοι.

Σηκώστε το επάνω μέρος και κάτω από το μοχλό πιέστε προς τα κάτω για να ανακουφίσετε το φορτίο από την πόρτα και τα πιάτα.

2. Φτιάξτε τους οδηγούς (1) έναν κάτω από τον άλλο και απελευθερώστε τη σύγκρατηση, σπρώχνοντάς τους προς τα κάτω.

3. Ανασηκώστε το πάνελ.

1. Αφαιρέστε τα πόδια προσαρμογής (1).

4.14.2 Τοποθέτηση της πόδιας

1. Τοποθετήστε τα πόδια.
2. Προσαρτήστε την πόδια επάνω (1) και πιέστε προς τα κάτω μέχρι να κουμπώσει στη θέση της και να ακουστεί ο χαρακτηριστικός ήχος (2).

ΕΜΠΛΟΚΗ

1. Ελέγξτε την εγκατάσταση προϊόντος και δεξιά. 3. Ελέγξτε τη στάθμη έβρασης.

1. Κουμπώστε το ειδικό κουμπί στην αριστερή και δεξιά πλευρά.

ΕΜΠΛΟΚΗ

4.17 Αντικατάσταση εσωτερικής λυχνίας

Ρυθμίστε:

Η συσκευή είναι ασφαλισμένη από την προστασία προϊόντος. Η συσκευή είναι ασφαλισμένη από την προστασία νερού.

4.17.1 Αφαίρεση εσωτερικής πόρτας

1. Αφαιρέστε τις βίδες (1). 2. Αφαιρέστε την εσωτερική πόρτα προς τα έξω (2).

6. Αφαιρέστε τους μεντεσέδες με τις βίδες. 7. Τοποθετήστε την εσωτερική πόρτα στον μεντεσέ. 8. Αφαιρέστε την εσωτερική πόρτα με βίδες.

4.17.2 Τοποθέτηση εσωτερικής πόρτας

1. Κινήστε το στεγανωτικό προς τα μέσα.
2. Μετακινήστε την εσωτερική πόρτα πάνω στο στεγανωτικό προφίλ.
3. Κλείστε την εσωτερική πόρτα.
4. Κινήστε το στεγανωτικό προφίλ προς τα επάνω. Τα πλευρικά μέρη δείχνουν προς τα επάνω.
5. Μετακινήστε τον μεντεσέ προς τα επάνω.

ΕΜΠΛΟΚΗ

4.18 Αντικατάσταση μεντεσέ πόρτας

Ρουτίνες:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη. Το πλευρικό πάνελ έχει αφαιρεθεί.→430 Η εξωτερική πόρτα έχει αφαιρεθεί. Η εσωτερική πόρτα έχει αφαιρεθεί. Ο πίνακας ελέγχου έχει αφαιρεθεί.→435 Τα εξαρτήματα έχουν αφαιρεθεί.436 Η μοίρα έχει αφαιρεθεί.→438 Έχει αφαιρεθεί ο πίνακας υποδοχής βάσης.→439 Το καλώδιο υπερχείλισης έχει αφαιρεθεί.440

4.18.1 Αφαίρεση μεντεσέ πόρτας

1. Απασφαλίστε το άγκιστρο συγκράτησης με ένα κατσαβίδι (1).
2. Τραβήξτε την ένταση προς τα έξω (2).

2. Απαιτείται η επαναφορά του μεντεσέ στην πόρτα.

4.18.2 Τοποθέτηση ένθετου πόρτας

ΕΜΠΛΟΚΗ

1. Τοποθετήστε το ένθετο στην εμπλοκή (1).
2. Μετακινώντας το μέγεθος προς τα κάτω (2) μέχρι να αφαιρεθεί από την οθόνη.

2.

Εάν δεν υπάρχει σύνδεση γείωσης, μπορεί να υπάρξει ηλεκτρικό δυναμικό στην πόρτα.

Δημιουργήστε σύνδεση γείωσης.

2. Σμιπλέξτε το αγκίστρο συγκράτησης (2).

3.

ΠΡΟΣΟΧΗ

Ακατάλληλο Ευκαταφρόνητο!

Μην αφήνετε το καλώδιο να αγγίζει την περιοχή του μέντεος πόρτας.

Τοποθετήστε το καλώδιο στην περιοχή του μέντεος πόρτας (αναφέρεται στη ράγα και στο δοχείο εκτύπωσης) ώστε να μην μπορεί να το πιάσει κανείς στο κουνούπι.

Τοποθετήστε το καλώδιο δεξιά κάτω.

ΕΠΙΣΚΕΥΗ

Εικ.3: Εισαγωγή καλωδίου

1. Εισαγάγετε το ρεύμα.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα 451 από 989

ΕΠΙΣΚΕΥΗ

4.22 Αντικατάσταση TimeLight

Αντικαταστήστε το TimeLight μόνο με ολοκληρωμένο έλεγχο. Η μονάδα TimeLight είναι στερεωμένη στο πίσω μέρος της συσκευής.

Ρυθμίσεις:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού. Η πόρτα έχει αφαιρεθεί. -438 Εξασφαλίστε και προστατέψτε την κάτω υποδοχή βάσης -439

4.22.1 Αφαίρεση TimeLight

1. Καπύτες τα στοιχεία συγκράτησης (1) ελαφρώς προς τα έξω.

1. Τραβήξτε τη μονάδα TimeLight προς τα επάνω έξω από τον σφιγκτήρα (2).

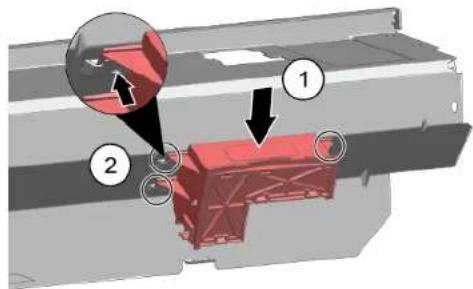

4.22.2 Τοποθέτηση TimeLight

1. Καμύτε τα στοιχεία συγκράτησης (1) ξανά προς τα μέσα.

1. Πιέστε τη μονάδα TimeLight προς τον σφιγκτήρα (2). 3.Συνδέστε την ηλεκτρική μονάδα.

ΕΜΙΟΚΕΥΝ

4.23 Αντικατάσταση Illumination

Ρουτίνα:

Η οικεία είναι αποσυνδεδεμένη από την προμήθεια. Η οικεία είναι αποσυνδεδεμένη από την παροχή νερού. Η εξωτερική πόρτα είναι αποσυνδεδεμένη. Το πανεξέλθιο έχει αφαιρεθεί.

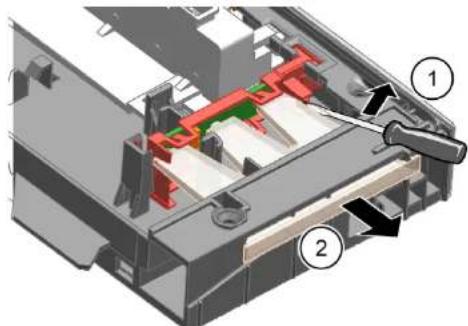

4.23.1 Αφαίρεση Gap Illumination

1. Αποσυνδέστε τη συγκράτηση (1). 2.Αφαιρέστε την ηλεκτρική σύνδεση από τη μονάδα λειτουργίας (2).

2.1.Αποσυνδέστε το πιο αγκιστρωμένο συγκράτησης (1). 2.Αφαιρέστε τις ηλεκτρικές μονάδες φωτισμού (2).

ΕΜΙΟΚΕΥΝ

3.1.Αποσυνδέστε το αγκιστρωμένο συγκράτησης (1).

1. Ανοίξτε το PCB με το τρύπημα και αφαιρέστε το από το πλαίσιο μονάδας λειτουργίας (2).

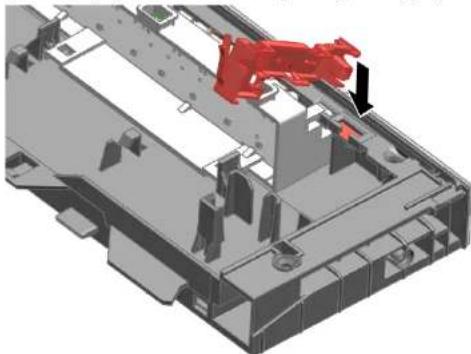

4.23.2 Τοποθέτηση Φωτισμού

1. Εισάγετε το τρύπημα PCB στο πλαίσιο μονάδας λειτουργίας

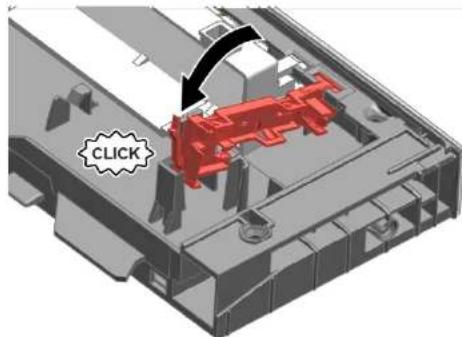

1. Σφίξτε με έναν ήχο "Κλικ".

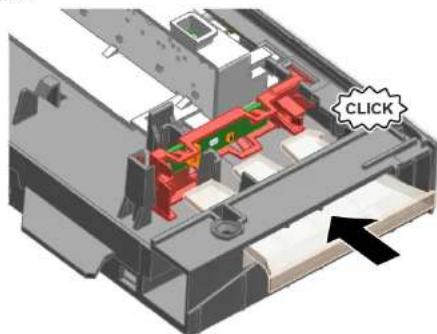

1. Τοποθετήστε το οπτικό με οπτική ίνα με σωλήνα και οπή εξόδου σε ένα σημείο "καικ".

4.Συνδέστε το καλώδιο στη μονάδα λειτουργίας
