Značka	Bosch
Model	SMV6ZCX19E
Typ produktu	Umývačka riadu na vstavanú inštaláciu, plne integrovaná
Rozmery (V x Š x H)	81,5 cm x 59,8 cm x 55,0 cm (nastaviteľná výška)
Hmotnosť netto	Približne 50 kg
Elektrické napájanie	230 V, 10 A, 50 Hz
Kapacita (sady riadu)	13 štandardných sád riadu
Umývacie programy	Eco 50°C, Automatický, Intenzívny 70°C, Rýchly 65°C, Tichý cyklus 50°C, Predumývanie
Doplnkové funkcie	Intenzívna zóna, Osvetlenie EmotionLight, TimeLight, Rohová svetelná lišta, Vario zásuvka
Bezpečnosť	Detská poistka, Ochrana proti pretečeniu, Bezpečnosť skla, Zámok dverí
Údržba a čistenie	Čistenie filtrov, ramien postreku, tesnenia dverí, detekcia vodného kameňa
Náhradné diely a opraviteľnosť	Pracovná doska, kôš, Vario zásuvka, rameno postreku, filtre, napájací kábel, kryt saponátu, odpadové čerpadlo, bočná stena, dvere, ovládací panel, pružiny dverí, sokel, základová doska, prepadové potrubie, vnútorné dvere, záves, tesnenie dverí, EmotionLight, TimeLight, Gap illumination
Nastavenia	Tvrdosť vody, dávkovanie leštidla, intenzita sušenia
Certifikácie	V súlade s normami ekodizajnu (2021), VDE 0701

Často kladené otázky - SMV6ZCX19E BOSCH

Ako resetovať umývačku riadu Bosch SMV6ZCX19E?

Pre reset stlačte tlačidlo Zap./Vyp. na približne 3 sekundy, kým nezhasne kontrolka konca cyklu. Zatvorte dvere a spustite program.

Aké sú bežné chybové kódy?

Kód E15 označuje únik vody v ochrannej vaničke. Skontrolujte hadice a tesnenia. Kód E09 znamená problém s ohrevom. Úplný význam všetkých kódov nájdete v príručke.

Ako vyčistiť filtre umývačky riadu?

Otočte hrubý filter proti smeru hodinových ručičiek a vyberte filtračný systém. Vyčistite jemný filter pod tečúcou vodou pomocou kefky. Zložte späť zarovnaním šípok a otočením v smere hodinových ručičiek, kým nezacvakne.

Umývačka riadu neštartuje, čo robiť?

Skontrolujte, či sú dvere dobre zatvorené a či zámok zapadne. Uistite sa, že je otvorený prívod vody a že je zástrčka zapojená. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako nastaviť tvrdosť vody?

Zapnite spotrebič, potom stlačte tlačidlo zodpovedajúce tvrdosti vody (často označené symbolom kvapky). Vyberte rozsah tvrdosti podľa vášho regiónu (otestujte testovacím prúžkom). Potvrďte stlačením tlačidla Štart.

Aká je kapacita tohto spotrebiča?

Bosch SMV6ZCX19E pojme až 13 štandardných sád riadu s nastaviteľným horným košom a zásuvkou Vario na malé predmety.

Ako vymeniť horné rameno postreku?

Odskrutkujte horné rameno postreku (skrutkovač Torx T20) a potiahnutím nadol ho vyberte. Vložte nové rameno a rukou pevne dotiahnite. Skontrolujte, či sa voľne otáča.

Svíčka soli svieti, čo robiť?

Naplňte zásobník regeneračnej soli umiestnený pod spodným košom po odskrutkovaní uzáveru. Použite lievik, aby ste zabránili pretečeniu. Utrite prebytok a znova nasaďte uzáver.

Ako zlepšiť sušenie riadu?

Použite leštidlo a nastavte dávkovanie podľa návodu. Vyberte program Intenzívny alebo aktivujte funkciu Extra suché, ak je k dispozícii. Po skončení cyklu nechajte dvere pootvorené.

Kde kúpiť náhradné diely?

Originálne diely si môžete objednať na webe Bosch Home & Garden alebo u autorizovaných predajcov. Riaďte sa číslami dielov uvedenými v servisnej príručke (napr. [00614935] pre vodiacu lištu tabletu).

NÁVOD NA OBSLUHU SMV6ZCX19E BOSCH

4.2 Montáž systému kosú

Požiadavka:

V závislosti od modelovej rady môže byť zástrčka EmotionLight stále pripojená k základni.

4.15.2 Montáž zásuvkovej dosky v základni

1. Odistite prídržný hák vzadu (1).

1. Zaháknite prídržný hák (2).

POZOR!

Nesprávna montáž!

Poškodenie kábla v mieste zavesenia dvierok.

4.14.1 Odstránenie spodného panelu 808 4.14.2 Montáž spodného panelu 808

4.15 Výmena dosky zásuvky v základni 809

4.15.1 Odobratie dosky zásuvky v základni 809 4.15.2 Montáž dosky zásuvky v základni 809

4.16 Výmena prepadového vedenia 810

4.16.1 Odoberanie prepadového kanála 810 4.16.2 Montáž prepadového vedenia 811

4.17 Výmena vnútorných dvierok 813

4.17.1 Odoberanie vnútorných dvierok 813 4.17.2 Montáž vnútorných dvierok 813

4.18 Výmena závesu dvierok 814

4.18.1 Odoberanie závesu dvierok 814 4.18.2 Montáž závesu dvierok 814

4.19 Výmena (spodného) tesnenia dvierok 816

4.19.1 Odoberanie tesnenia dvierok 816 4.19.2 Montáž tesnenia dvierok 817

4.20 Výmena (horného) tesnenia dvierok 818

4.20.1 Odoberanie tesnenia dvierok 818 4.20.2 Montáž tesnenia dvierok 818

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebiteľovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovania rizík.

Ak máte otázky, kontaktujte nás zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

Üroveñ varovania Význam
NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásesenia je umtrtie alebo vázne zranenia.
VAROVANIE	Možnám následkom nerešpektovania va-rovného hlásesia je umtrtie alebo vázne zranenia.
UPOZORNENIE	Možnám následkom nerešpektovania va-rovného hlásesia su mieme zranenia.
POZORI	Možnám následkom nerešpektovania va-rovného hlásesia je poškodenie majetku.

Tabuľka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
!	Všobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O tomto dokumente

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiaciou

Tabuľka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.


NEBEZPEÇENSTVO Druh a zdroj nebezpeçenstval Možné následký pri ignorovani nebezpeçenstva/varovania. Opatrenia a zákazy na zabrànenie nebezpeçenstvu.

Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predídenie nebezpečenstvu.

• Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

1. Zablokujte zadnú časť pracovnej plochy do vodidiel pomocou prídavných zarážok (1).

1. Zatlačte pracovnú plochu dopredu (2).
2. Zatlačte prednú časť pracovnej plochy nadol, aby zaisťovacie páčky počuteľne zacvakli na svoje miesto (3).
3. Znovu zaskrutkujte dve skrutky (4) (voliteľne).

Oprava

4.2 Inštalácia systému košov

Požiadavka:

Príslušný kôš bol odstránený zo spotrebiča.

4.2.1 Montáž držadla v modeli s rozmerom 86 cm

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565] 1. Vložte držadlo diagonálne do čela koša. 2. Vyrovnajte a zacvaknite držiak na svoje miesto.

4.2.2 Montáž uchytky na pridržanie pohárov

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565]

Pri umývaní pohárov sa uchytka na pridržanie pohárov dá vyklopiť. Pridaným nahnutím sa zníži zachytávanie vody na spodnej časti pohárov. V prípade vysokých pohárov odporúčame nechať uchytku na pridržanie pohárov sklopenú. Ak je vo vrchnom koši voliteľná plastová vložka, musí sa najskôr vybrať.

1. Vyberte plastovú vložku.

1. Zacvaknite uchytku na pridržanie pohárov na svoje miesto.

1. Vyklopte uchytku.

Oprava

4.2.3 Montáž naparovacej vložky

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565]

Naparovaciu vložku vtláčajte koncovými kusmi pod systém košov.

Oprava

4.3 Výmena zásuvky varioDrawer

4.3.1 Vybratie zásuvky varioDrawer

1. Ohnite kryt držadla smerom dovnútra.

1. Odoberte držadlo smerom nahor.
2. Stlačte plastové bočné vložky smerom von a vytlačte ich nahor z rámu.

Oprava

1. Opatrne ohnite vodiace držadlá smerom von.

5. Vytiahnite sklopné drôty z držiakov.

1. Vytlačte kovový rám na prednej časti z držadiel.

4.6 Montáž ostrekovacej hlavice na plech na pečenie

1. Vyberte horný kos.
2. Vložte ostrekovaciu hlavicu na plech na pečenie do držadla (1) a otočte doprava (2).

Ostrekovacia hlavica na plech na pečenie zacvakne na svoje miesto.

Oprava

Prehriatie hlavného pripojenia!

Nebezpečenstvo požiaru

Pevne vložte elektrický kábel, aby zacvakol.

Vložte zástrčku elektrického kábla do zásuvky, aby ste počuli, že zástrčka zacvakne na svoje miesto.

Oprava

4.8 Výmena krytu na prací prostriedok

1. Vložte krátky koniec pružiny do otvoru krytu na prací prostriedok (2).
2. Vtiahnite kryt do dávkovacieho zariadenia (3).

4.8.3 Montáž krytu na prací prostriedok

1. Vložte kryt na prací prostriedok 5 mm pred úplným otvorením do vodiacich koľajníc na boku. Použitím miernej sily zatlačte opačnú stranu do vodiacich koľajníc.
2. Skontrolujte funkciu krytu na prací prostriedok.

Oprava

4.9 Výmena viečka čerpadla na odpadovú vodu

Požiadavka:

Kôš je vybratý. Filtre sú vybraté. → 796

4.9.1 Odoberanie viečka čerpadla na odpadovú vodu

4.9.2 Montáž viečka čerpadla na odpadovú vodu

Vložte viečko čerpadla (1) a zatlačte nadol (2).

Viečko čerpadla zacvakne na svoje miesto.

Oprava

4.10 Výmena bočného panela

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Voľne stojace spotrebiče: Pracovná plocha bola odobratá. → 790

4.10.1 Odstránenie bočného panelu

1. Odstráňte skrutky z bočného panelu (1).

Obr. 1: Plne integrované

1. Nakloňte bočný panel v hornej časti mierne smerom von (2).
2. Ďalej bočný panel nižšie a vytiahnite ho zo základného rámu (3).

Oprava

1. Vložte bočný panel do základného rámu (1).

Obr. 2: Plne integrované

1. Vložte bočný panel na spotrebič (2).
2. Zaistite bočný panel pomocou skrutiek (3).

Oprava

4.11 Výmena vonkajších dvierok

Požiadavka:

1. Zatlačte vonkajšie dvierka na vnútorné dvierka a pridržte (2).

4.

Dvierka zaistite a z jednej strany pridržte.

Otvorte dvierka a zaistite ich pomocou dvoch skrutiek (kovové skrutky 4 x 11 mm).

1. Zaistite vonkajšie dvierka pomocou štyroch skrutiek (kovové skrutky 4 x 11 mm).

Oprava

4.12 Výmena ovládacieho panela

Ak je ovládací modul poškodený, musí sa vymeniť celý ovládací panel.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Vonkajšie dvierka sú odobraté (plne integrované/integrované).

4.12.1 Odstránenie ovládacieho panela

1. Odpojte elektrické pripojenia z ovládacieho panela a spodného snímača pomocného oplachovania (1, 2).

1. Odpojte uzemňovací kábel (3) (voliteľné).
2. Otvorte dvierka spotrebiča.
3. Zabezpečte, aby ovládací panel nespadol (pridržte ho).

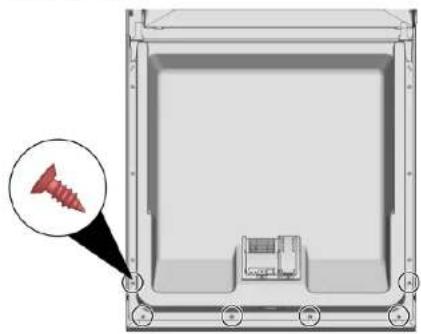

4. Odstráňte šesť skrutiek.

1. Odoberte ovládací panel.

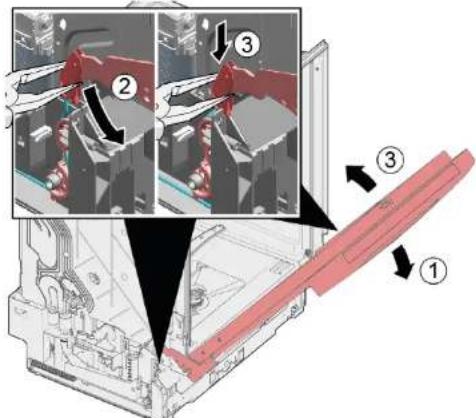

4.12.2 Montáž ovládacieho panelu

Použite skrutky 4 × 16 mm

1. Zaistite v drážke základného rámu (2).
2. Pomaly zatvorte dvierka (3).

4.14 Výmena spodného panelu

4.14.1 Odstránenie spodného panelu

1.

Nesprávne odstránenie. Ak sa spodný panel uvoľní na boku a odoberie, dve upevňovacie dosky by sa mohli uvoľniť. Ak sa poškodí jedna upevňovacia doska, bočná strana sa dá vymeniť, pretože upevňovacie dosky sú identické. Odporúčame umiestniť niečo pod spotrebič bočnej prednej strany, aby ste odľahčili zaťaženie spodného panelu s pätkami.

1. Dostaňte sa do vodiacich líšt (1) pomocou skrutkovača a uvoľnite ochytku stlačením nadol.

1. Panel zdvihnite.
2. Pätky odoberte smerom dopredu (1).

4.14.2 Montáž spodného panela

1. Vložte patky.
2. Pripojte spodný panel na vrchnej strane (1) a zatlačte nadol, aby počuteľne zacvakol na svoje miesto (2).

Oprava

4.15 Výmena dosky zásuvky v základni

Doska zásuvky v základni sa nachádza v spodnej časti vpredu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celý nábytok (voliteľné) je odobratý. Vonkajšie dvierka sú odobraté. Vonkajšie dvierka sú odobraté (plne integrované/integrované). Spodný panel (voliteľné) je odobratý.

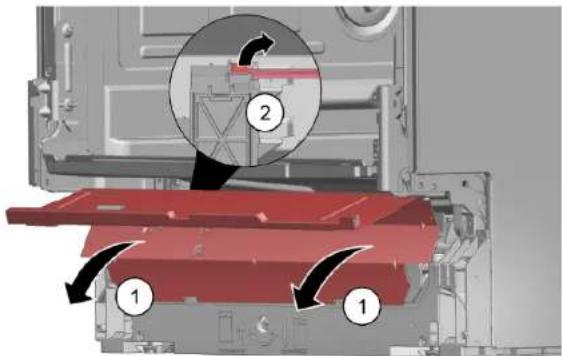

4.15.1 Odobratie dosky zásuvky v základni

1. Odstráňte dve skrutky (1).

1. Odpojte zachytávacie prvky (2).
2. Opatrne nahnite dosku zásuvky v základni smerom dopredu (1).

4.

4.16 Výměna přepadového vedení

Přepadové vedení se nachází ve spodní přední části spotřebiče.

Požadavek:

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Celý nástavek je odobratý (volitelně). Vonkajšie dvierka sú odobraté. Spodný panel (voliteľne) je odobratý. Doska zásuvky základne je odobratá.

4.16.1 Odoberanie prepadového kanála

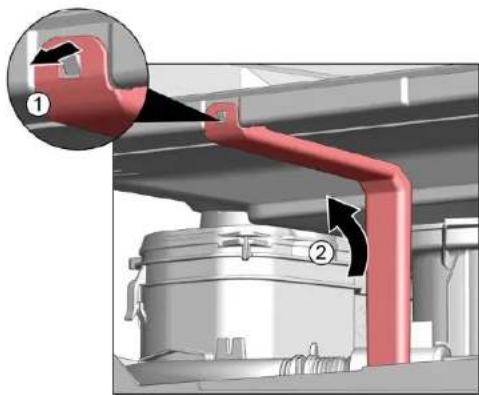

Zbytková voda

Keď sa odoberie vypúšťacia hadica, môže vytiecť zbytková voda. Vodu zachyťte alebo ju odstráňte zo základne pomocou odsávacej striekačky.

1. Vypáčte zachytávací mechanizmus hore (1, 2).

1. Uvoľnite zachytávací prvok hore.

3.1. Skrutkovač vložte pod kovovú brzdu (1).

1. Jemne uvoľnite kovovú úchytku (2).

Oprava

1. Zdvihnite prepadové vedenie.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely môže opravovať iba kvalifikovaný elektrikár. Po oprave zariadenia vykonajte bezpečnostnú skúšku v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Oprava

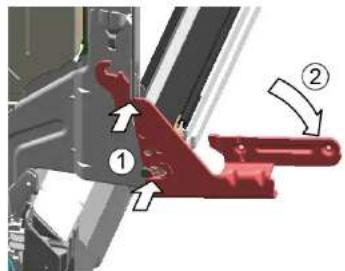

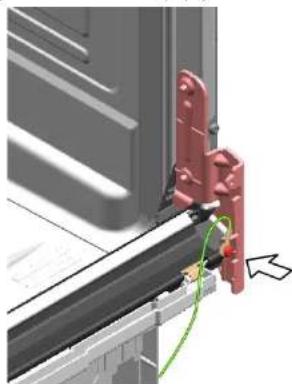

1. Záves umiestnite na spotrebič (1).
2. Presuňte záves nadol (2), aby sa zachytil do spotrebiča.

2.

Chýbajúce uzemňovacie pripojenie môže spôsobiť elektrické napätie na dvierkach.

Vytvorte uzemňovacie pripojenie.

Oprava

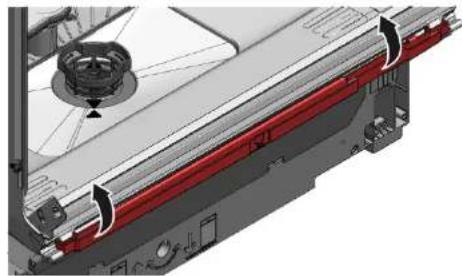

4.19 Výmena (spodného) tesnenia dvierok

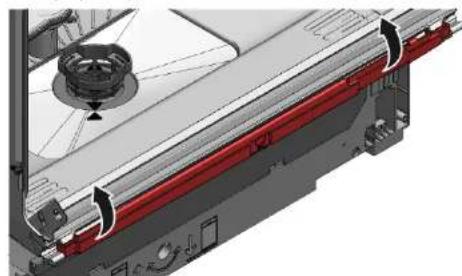

Požiadavka:

1. Zo spodného tesnenia dvierok odmontujte dve zachytávacie úchytky (1,2).

1. Odpojte prepadový kanál.

1. Zdvihnite prepadový žľab.

Oprava

1. Pripravte si vchodné tesnenie dvierok.
2. Zabezpečte správnu montážnu polohu profilu tesnenia.

1. Biela bodka musí byť v úrovni drážky tesniaceho pásu.

4

Tesnenie nesmie byť zvlnené ani natiahnuté na rohoch. Tesnenie je odrezané na konci po uhlopriečke a zužuje sa do spodnej časti nádoby vpredu.

Správne namontované tesnenie dvierok:

Oprava

4.21 Výmena EmotionLight

EmotionLight sa nachádza hore vpredu vo vonkajšej časti vyplachovacej nádržky.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Pracovná plocha bola odobratá (voliteľné). Panel po pravej ruke je odobratý (voliteľné), →801

4.21.1 Odoberanie osvetlenia EmotionLight

1. Odpojte úchytku vzadu (1).

1. Odoberte držadlo smerom nahor (2).
2. Odpojte zástrčku z konektora (vpravo dole na čelnej strane spotrebiča).
3. Odstráňte elektrické pripojenie z elektrického modulu.

1. Odoberte EmotionLight zo spotrebiča.

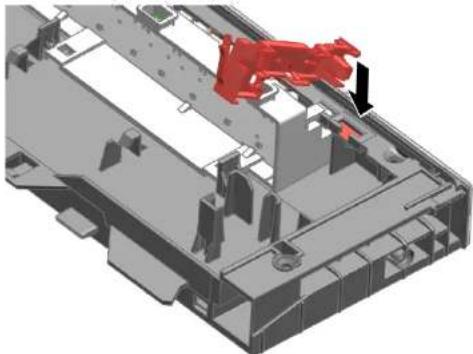

4.21.2 Montáž osvetlenia EmotionLight

1. Vložte držadlo do rámu vyplachovacej nádržky (1).

Oprava

1. Použite úchytku (2).

3

1. Zdvihnite dosku plošných spojov s držiakom a vyberte ju z rámu ovládacieho modulu (2).

4.23.2 Montáž Gap illumination

1. Vložte držiak dosky plošných spojov do rámu ovládacieho modulu.

2. Dotiahnite ho až do zacvaknutia

1. Namontujte svetelné vlákno a dotiahnite ho až do zacvaknutia.

1. Držte sa, kým nepočujete "klik".
