SMV6ZCX19E - Myčka na nádobí BOSCH - Bezplatný návod k obsluze

Značka	Bosch
Model	SMV6ZCX19E
Typ produktu	Vestavná myčka nádobí plně integrovaná
Rozměry (V x Š x H)	81,5 cm x 59,8 cm x 55,0 cm (výška nastavitelná)
Hmotnost netto	Přibližně 50 kg
Elektrické napájení	230 V, 10 A, 50 Hz
Kapacita (sady)	13 standardních sad
Mycí programy	Eco 50°C, Automatický, Intenzivní 70°C, Rychlý 65°C, Tiché mytí 50°C, Předmytí
Doplňkové funkce	Intenzivní zóna, Osvětlení EmotionLight, TimeLight, Rohová světelná lišta, Vario zásuvka
Bezpečnost	Dětská pojistka, Ochrana proti přetečení, Bezpečnost skla, Zámek dveří
Údržba a čištění	Čištění filtrů, ostřikovacích ramen, těsnění dveří, detekce vodního kamene
Náhradní díly a opravitelnost	Pracovní deska, koš, Vario zásuvka, ostřikovací rameno, filtry, napájecí kabel, víko detergentu, odpadní čerpadlo, boční stěna, dveře, ovládací panel, pružiny dveří, soklová lišta, základová deska, přepadové potrubí, vnitřní dveře, závěs, těsnění dveří, EmotionLight, TimeLight, Gap illumination
Nastavení	Tvrdost vody, dávkování leštidla, intenzita sušení
Certifikace	V souladu s normami ekodesignu (2021), VDE 0701

Často kladené otázky - SMV6ZCX19E BOSCH

Jak resetovat myčku nádobí Bosch SMV6ZCX19E?

Pro reset stiskněte tlačítko Zapnuto/Vypnuto po dobu asi 3 sekund, dokud nezhasne kontrolka konce cyklu. Zavřete dveře a spusťte program znovu.

Jaké jsou běžné chybové kódy?

Kód E15 znamená únik vody do ochranné vany. Zkontrolujte hadice a těsnění. Kód E09 znamená problém s ohřevem. Pro význam všech kódů si přečtěte celý manuál.

Jak vyčistit filtry myčky?

Otočte hrubý filtr proti směru hodinových ručiček a vyjměte filtrační systém. Jemné filtry opláchněte pod tekoucí vodou kartáčem. Sestavte zpět zarovnáním šipek a otáčejte po směru hodinových ručiček, dokud nezapadne.

Myčka nezačíná, co dělat?

Zkontrolujte, zda jsou dveře správně zavřené a zámek zapadl. Ujistěte se, že je otevřený přívod vody a zásuvka je pod napětím. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak nastavit tvrdost vody?

Zapněte spotřebič, poté stiskněte tlačítko odpovídající funkci tvrdost vody (často označeno symbolem kapky). Zvolte rozsah tvrdosti podle vaší oblasti (otestujte testovacím proužkem). Potvrďte stisknutím Start.

Jaká je kapacita tohoto spotřebiče?

Bosch SMV6ZCX19E pojme až 13 standardních sad nádobí, s nastavitelným horním košem a Vario zásuvkou na drobné předměty.

Jak vyměnit horní ostřikovací rameno?

Odšroubujte horní ostřikovací rameno (šroubovák Torx T20) a vytáhněte dolů. Vložte nové rameno a pevně rukou přišroubujte. Zkontrolujte, že se volně otáčí.

Svítí kontrolka soli, co dělat?

Naplňte zásobník regenerační solí umístěný pod spodním košem po odšroubování víčka. Použijte trychtýř, abyste zabránili přetečení. Otřete přebytek a víčko znovu zašroubujte.

Jak zlepšit sušení nádobí?

Použijte leštidlo a nastavte dávkování podle návodu. Zvolte program Intenzivní nebo aktivujte funkci Extra suché, pokud je k dispozici. Na konci cyklu nechte dveře pootevřené.

Kde koupit náhradní díly?

Originální díly můžete objednat na webu Bosch Home & Garden nebo u autorizovaných prodejců. Podívejte se na čísla dílů uvedená v servisním manuálu (např. [00614935] pro průvodce tabletem).

NÁVOD K OBSLUZE SMV6ZCX19E BOSCH

Poznámky k opravě - Myčka nádobí

1 O tomto dokumentu 86

1.1 Důležité informace 86

1.1.1 Účel 86 1.2 Vysvětlení symbolů 86 1.2.1 Úroveň nebezpečí 86 1.2.2 Symboly nebezpečí 86 1.2.3 Struktura výstrah 87 1.2.4 Obecné symboly 87

Bezpečnost 88

2.1 Všeobecné bezpečnostní pokyny 88

2.1.1 Všechny domácí spotřebiče 88

Nástroje a pomůcky 89

Oprava 90

Poznámky k opravě - Myčka nádobí

4.21 Výměna EmotionLight 119

4.21.1 Odstranění EmotionLight 119 4.21.2 Montáž EmotionLight 119

4.22 Výměna TimeLight 122

4.22.1 Vyjmutí TimeLight 122 4.22.2 Montáž TimeLight 122

4.23 Výměna Gap Illumination 123

4.23.1 Vyjmutí Gap Illumination 123 4.23.2 Montáž Gap Illumination 124

O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli provést opravu spotřebiče v souladu s platnými předpisy pro design (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazu se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí.

V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpeci Význam
!	Obecné vystražné upozorněni
	Nebezpeci vycházejíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci põezání
	Nebezpeci Rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílu pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
i	Uvedeni zvlástniho tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmlnek
	Uvedeni podmíky (když, pak atd.)
	Uvedeni vysledku
[Start] Uvedeni klávesy nebo tlačitka
[00123456] Uvedeni Čísla materíálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiće)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! - Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením práce. - Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstraňování závad a servisu těžkými a pohyblivými součástmi

Používejte bezpečnostní obuv. Zajistěte těžké součásti před pádem. Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!

• Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! Nedotýkejte se modulů, včetně připojovacích vodičů.

Nástroje a pomůcky

Oznaceni Detaily Snímyk
Śroubovák torx T20 s otvorem [00340764]	100 mm, pro Šrouby s pojistnám kolíkem
Śroubovák torx T15	Délka 80 mm
Plochy Šroubovák Čepel 10 mm x 1,6 mm x 200 mm	Ø
Jehlové klesté [00340871]	Délka: 200 mm, rovné

Oprava

4.1 Výměna horní desky

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je volně přístupný.

4.1.1 Sejmutí horní desky

1. Odstraňte dva šrouby ze zadní strany (1) (volitelné).
2. Stiskněte obě západky umístěné pod horní deskou směrem nahoru (2).

1. Lehce nadzvedněte čelo horní desky (3).
2. Horní desku vysuňte směrem dozadu (4).
3. Sejměte horní desku.

4.1.2 Montáž horní desky

1. Zaklapněte zadní část pracovní desky do vodících lišt pomocí pojistných manžet (1).

1. Horní desku posuňte dopředu (2).
2. Zatlačte přední část horní desky směrem dolů, dokud obě západky slyšitelně nezapadnou na místo (3).
3. Opět zašroubujte dva šrouby (4) (volitelné).

Oprava

Ze spotřebiče byl odstraněn příslušenství.

4.2.1 Montáž zásobníku na tablety u modelu 86 cm

Speciální nástroje:

Zásobník na tablety [00614935] Držák šálku [00618565] 1. Vložte zásobník na tablety do čela koše. 2. Vystřeďte jej a zaklapněte zásobník na správné místo.

4.2.2 Montáž držáků šálků

Speciální nástroje:

Zásobník na tablety [00614935] Držák šálku [00618565]

Při mytí šálku je možné držák vyklopit. Přidaný úhel omezuje hromadění vody na spodní straně šálku. U vysokých sklenic doporučujeme ponechat držák šálku sklopený. Je-li horní koš vybaven volitelnou plastovou vložkou, musí být nejprve vyjmuta.

1. Vyjměte plastovou vložku.

1. Nacvakněte držák šálku na správné místo.

1. Vyklopte držák.

Oprava

1. Umístěte nádobí, které chcete umýt.

4.2.3 Montáž parní vložky

Speciální nástroje:

Zásobník na tablety [00614935], Držák šálku [00618565]

Zasuňte parní vložku koncovkami pod systém košů.

Oprava

4.3 Výměna zásuvky varioDrawer

1. Ohněte klapky madla dovnitř.

4.3.1 Vyjmutí zásuvky varioDrawer

1. Vyjmete madlo směrem nahoru.
2. Vycvakněte plastové boční vložky ven a vytlačte je nahoru z rámu.

Oprava

1. Opatrně ohněte zoubky vodící kolejnice směrem ven.

1. Vytáhněte sklopné trny ven ze zoubků.
2. Vycvakněte čelo kovového rámu z držáku.

1. Vysuňte kovový rám ven z kolejnic.

4.3.2 Montáž zásuvky varioDrawer

Montáž proveďte v opačném sledu.

Oprava

4.4 Výměna ostřikovacích ramen

4.4.1 Vyjmutí ostřikovacího ramena

1. Vyšroubujte horní ostřikovací rameno (1) a vyjměte je vytáhnutím směrem dolů (2).

1. Vyjměte spodní ostřikovací rameno jeho vytáhnutím směrem dolů.

4.4.2 Montáž ostřikovacího ramena

1. Vložte spodní ostřikovací rameno. Ostřikovací rameno zaklapne na své místo.
2. Vložte horní ostřikovací rameno a pevně jej zarezubujte na své místo.

Oprava

4.5 Výměna filtru

4.5.1 Vyjmutí filtru

1. Otočte hrubý filtr proti směru hodinových ručiček (1) a vyjměte filtrační systém (2).

Dbejte na to, aby do jímky nespadly žádné cizí předměty.

1. Vytáhnutím vyjměte mikrofiltr.

4.5.2 Montáž filtru

1. Smontujte filtrační systém. Ujistěte se, že zajišťovací západky hrubého filtru zaklaply na své místo.
2. Vložte filtrační systém do spotřebiče a otočte hrubý filtr ve směru hodinových ručiček. Ujistěte se, že obě šipky lícují.

Oprava

4.6 Montáž ostřikovací hlavy pro plechy

1. Vyjmete horní koš.
2. Vložte ostřikovací hlavu pro plechy do držáku (1) a otočte ji směrem doprava (2).

Ostřikovací hlava pro plechy zaklapne do své polohy.

Oprava

4.7 Výměna napájecího kabelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Spotřebič je volně přístupný.

4.7.1 Vytažení napájecího kabelu

• Opatrně pohybujte zástrčkou napájecího kabelu nahoru a dolů a vytáhněte ji ze zásuvky.

4.7.2 Připojení napájecího kabelu

POZOR!

Přehřátí síťové přípojky!

Nebezpečí požáru

Důkladně zasuňte napájecí kabel, dokud nezaklapne.

Zasuňte zástrčku napájecího kabelu do síťové zásuvky, dokud zástrčka slyšitelně nezaklapne na své místo.

Oprava

4.8 Výměna krytu zásobníku na mycí prostředek

Pro vypáčení můžete použít malý šroubovák.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Dvířka jsou otevřená. Kryt zásobníku na mycí prostředek je otevřený.

4.8.1 Odstranění krytu zásobníku na mycí prostředek

1. Posuňte kryt zásobníku na mycí prostředek o 5 mm.
2. Vyjměte spodní stranu krytu zásobníku na mycí prostředek z kolejnic a horní stranu krytu vysuňte ven.
3. Odstraňte pružinu.

4.8.2 Vložení pružiny

1. Dlouhý konec pružiny vložte do montážního otvoru dávkovací jednotky (1).

1. Krátký konec pružiny vložte do montážního otvoru krytu zásobníku na mycí prostředek (2).
2. Zamáčkněte kryt do dávkovací jednotky (3).

4.8.3 Montáž krytu zásobníku na mycí prostředek

1. V poloze 5 mm před úplným otevřením vložte kryt zásobníku na mycí prostředek do vodících lišt na jedné straně. Za použití jemné síly zatlačte opačný konec do vodících lišt.
2. Zkontrolujte funkci krytu zásobníku na mycí prostředek.

Oprava

4.9 Výměna krytu čerpadla odpadní vody

Požadavek:

Kos je vyjmutý. Filtry jsou odstraněné. → 96

4.9.1 Odstranění krytu čerpadla odpadní vody

1. Vyčerpejte veškerou vodu.

V případě potřeby použijte houbičku.

1. Odmontujte kryt čerpadla (šipka) a uchopte jej za rozpěrku.

1. Zvedněte kryt čerpadla šikmo směrem dovnitř a odstraňte jej.

4.9.2 Montáž krytu čerpadla odpadní vody

Vložte kryt čerpadla (1) a zatlačte na něj (2).

Kryt čerpadla zaklapne na své místo.

Oprava

1. Z bočního panelu vyšroubujte šrouby (1).

Obr. 1. Plně integrovaný spotřebič

1. Vyklopte boční panel nahoru a ven (2).
2. Spusťte boční panel a vytáhněte jej ze zámku základny (3).

Oprava

4.10.2 Montáž bočního panelu

1. Vložte boční panel do žlábku základny (1).

Obr. 2: Plně integrovaný spotřebič

1. Zatlačte boční panel do spotřebiče (2).
2. Boční panel zajistěte šrouby (3).

Oprava

4.11 Výměna vnějších dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody.

4.11.1 Vyjmutí vnějších dvířek

Odstraňte šrouby, které jsou popsané v následujících krocích.

1. Otevřete dvířka.
2. Odstraňte čtyři šrouby.

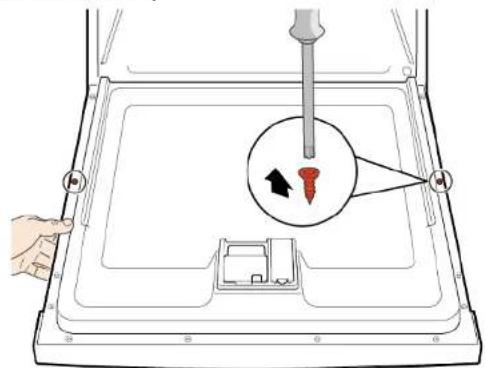

3.

Dvířka na jedné straně přidržujte.

Odstraňte dva šrouby.

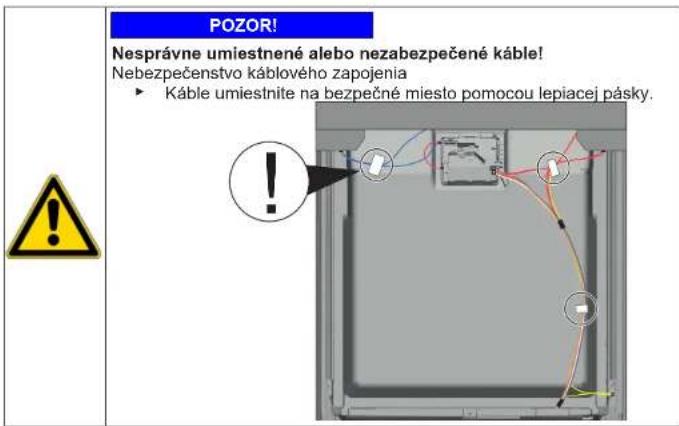

4.11.2 Montáž vnějších dvířek

Oprava

Požadavek:

Izolační rondo je správně umístěno a upevněno na vnitřní straně vnějších dvířek. Do vnějších dvířek jsou namontovány závěsy. 1. Zavřete vnitřní dvířka, aniž byste je zaklapli. 2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

1. Zatlačte vnější dvířka směrem k vnitřním dvířkům a přidržte je (2).

4

Dvířka na jedné straně přidržujte.

Otevřete dvířka a zajistěte je dvěma šrouby (kovové šrouby 4 x 11 mm).

5. Vnější dvířka zajistěte čtyřmi šrouby (kovové šrouby 4 x 11 mm).

Oprava

4.12 Výměna ovládacího panelu

Je-li vadný jeden z řídicích modulů, musí být vyměněn celý ovládací panel.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný/integrovaný spotřebič).

4.12.1 Odstranění ovládacího panelu

1. Odpojte elektrické připojení ovládacího panelu a senzoru nízké hladiny leštícího prostředku (1, 2).

1. Odpojte zemnicí kabel (3) (volitelné).
2. Otevřete dvířka spotřebiče.
3. Zajistěte ovládací panel proti pádu (přidržte jej).
4. Odstraňte šest šroubů.

1. Odstraňte ovládací panel.

4.12.2 Montáž ovládacího panelu

Použijte šrouby 4 x 16 mm.

Montáž proveďte v opačném pořadí.

Oprava

4.13 Oprava pružin dvířek

1. Odstraňte kryt vedení kabelů.

2.1. Dvířka pootevřete (1).

1. Umístěte drážku do žlábku základny (2).
2. Pomalu dvířka zavřete (3).

Kabelový systém se automaticky připevní k závěsu dveří.

Oprava

3.1. Jemně zavřete dvířka (4).

1. Posuňte drážku dozadu a uvolněte závěs dvířek (5).
2. Otevřete dvířka (6).

1. Opakujte proces na druhé straně spotřebiče.

Oprava

4.14 Výměna spodního panelu

Nožičky jsou identické a lze je libovolně zaměnit.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný / integrovaný spotřebič).

4.14.1 Sejmutí spodního panelu

1.

Nesprávné sejmutí.

Pokud spodní panel uvolníte po straně a sejmete jej, mohou se ulomit oba dva držáky. Je-li poškozený pouze jeden držák, je možné vyměnit strany, oba držáky jsou identické.

Doporučujeme umístit nějaký předmět pod přední boční stranu spotřebiče, aby došlo k odlehčení spodního panelu s nožičkami.

1. Zasuňte šroubovák do vodící lišty (1) a uvolněte západku jejím zatlačením dolů.

3. Zvedněte panel.

1. Odstraňte nožičky směrem dopředu (1).

4.14.2 Montáž spodního panelu

1. Namontujte nožičky.
2. Upevněte spodní panel v jeho horní části (1) a zatlačte na něj, dokud slyšitelně nezaklapne do správné polohy (2).

Oprava

4.15 Výměna zásuvkové desky v základně

Zásuvková deska je umístěna ve spodní části vpředu.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Celní strana nábytku (volitelné) je odstraněna. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný/integrovaný spotřebič). Spodní panel je odstraněný (volitelné), →108

4.15.1 Odstranění zásuvkové desky v základně

1. Odstraňte dva šrouby (1).

1. Uvolněte západky (2).
2. Opatrně nakloňte zásuvkovou desku dopředu (1).

4.

Odjistěte zástrčku na západce a zatáhněte dozadu (volitelné) (2).

Montáž zásuvkové desky proveďte v opačném sledu.

Oprava

4.16 Výměna přepadového potrubí

Přepadové potrubí je umístěno ve spodní části spotřebiče vpředu.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku je odstraněna (volitelné). Vnější dvířka jsou vyjmuta. Spodní panel je odstraněn (volitelné). →108 Zásuvková deska v základně je odstraněna. →109

4.16.1 Odstranění přepadového odtoku

Zbytková voda

• Po odstranění vypouštěcí hadice může vytéct zbytková voda. Zachyťte vodu nebo ji ze dna spotřebiče odsajte.
• Odstraňte západku na horní straně (1, 2).

1. Uvolněte západku nahoře.

3.1. Pod kovový držák vložte šroubovák (1).

1. Jemně uvolněte kovovou úchytku (2).

Oprava

1. Vyjměte přepadové potrubí.

4.16.2 Montáž přepadového potrubí

Poškození vodou při nesprávné instalaci přepadového potrubí! Spodní část přepadového potrubí správně zasuňte do kolejnic ve žlábku základny. Horní část přepadového potrubí zaklapněte správně na své místo.

1. Umístěte přepadové potrubí (1).
2. Zasuňte přepadové potrubí do těsnění (2).
3. Zatlačte přepadové potrubí do kolejnic v těsnění (3).
4. Přepadové potrubí vložte s nejvyšší přesností (4).
5. Zaklapněte přepadové potrubí (5).

Oprava

1. Zkontrolujte levou i pravou stranu montáže. 3. Zkontrolujte správné usazení.

1. Zaklapněte kovovou úchytku na levé i pravé straně.

Oprava

4.17 Výměna vnitřních dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody.

1. Vytáhněte těsnění dvířek dopředu.
2. Vnitřní dvířka posuňte za těsnění. 3. Zavřete vnitřní dvířka.
3. Vytáhněte těsnění dvířek nahoru. Boční díly směřují nahoru.
4. Posuňte závěs dvířek nahoru.
5. Zajistěte závěs dvířek šrouby.
6. Namontujte vnitřní dvířka na závěs.
7. Zajistěte vnitřní dvířka šrouby.

Oprava

4.18 Výměna závěsu dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Spotřebič je volně přístupný. Boční panel je odstraněný. →101 Vnější dvířka jsou vysunutá. Vnitřní dvířka jsou odstraněná. Ovládací panel je odstraněný, →105 Pružiny dvířek jsou zajištěné. →106 Spodní panel je odstraněný. →108 Zásuvková deska v základně je odstraněná, →109 Přepadová vanička je odstraněná. →110

4.18.1 Odstranění závěsu dvířek

1.1. Pomocí šroubováku uvolněte západku (1).

1. Vytáhněte závěs směrem dopředu (2).

1. Uvolněte zemnicí kabel na závěsu dveří.

4.18.2 Montáž závěsu dvířek

Oprava

1. Do spotřebiče umístěte závěs (1).
2. Posuňte závěs dolů (2) tak, aby do spotřebiče zapadl.

2.

Chybějící uzemnění může vést ke vzniku potenciálu elektrické sítě na dveřích.

Proveďte uzemnění.

Oprava

4.19 Výměna (spodního) těsnění dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Vnější dvířka jsou vyjmuta. Zásuvková deska v základně je odstraněna. Spodní panel je odstraněn (volitelně). Pružiny dvířek jsou odstraněny. Ovládací panel je odstraněn. Byl odstraněn držák kabelového svazku vpravo dole.

4.19.1 Vyjmutí těsnění dvířek

1. Ze spodního těsnění dveří vyjměte dveřní přidržné spony (1, 2).

1. Odpojte přepadový odtok.

3. Vyjměte přepadový žlab.

Oprava

1. Z vnitřních dvířek vyjměte spodní těsnění.

1. Spolu s těsněním dvířek umístěte na těsnicí lištu vlevo a vpravo těsnicí uzávěry.

1. Do vnitřních dvířek vložte těsnění s uzavírací klapkou.
2. Těsnění dvířek zajistěte dvěma přidržnými sponami.

Oprava

4.20 Výměna (horního) těsnění dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody.

4.20.1 Vyjmutí těsnění dvířek

Z vnitřního rámu vyjmete těsnění.

1. Připravte si příslušné těsnění dvířek.
2. Ujistěte se o správné montážní poloze profilu těsnění.

1. Bílá tečka musí lícovat s proužkem těsnicí lišty.

4

Těsnění nesmí být v rozích zviněné ani napnuté. Těsnění je na koncích pevně zajištěno a zepředu se zužuje směrem ke spodní části zásobníku.

Umístěte konec těsnění rovně dopředu pod vnitřní dvířka. Těsnění by mělo co nejvíce doléhat ke straně zásobníku.

Správně namontované těsnění dvířek:

Oprava

4.21 Výměna EmotionLight

EmotionLight se nachází v horní přední vnější části proplachovací nádrže.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný. Horní deska je odstraněná (volitelné). Pravý boční panel je odstraněný (volitelné).→101

4.21.1 Odstranění EmotionLight

1. Vytáhněte držák směrem nahoru (2).
2. Vytáhněte zástrčku z konektoru (vpravo dole na přední straně spotřebiče).
3. Odpojte elektrické připojení od napájecího modulu.

1. Odstraňte EmotionLight ze spotřebiče.

4.21.2 Montáž EmotionLight

• Namontujte kabel v oblasti závěsů dveří (mezi plochým pantem a proplachovací nádrží) tak, aby nemohl být poškozen pohyblivými částmi.

Kabel namontujte na spodní pravou stranu.

Oprava

Obr. 3: Plochý kabel 4. Zasuňte zástrčku.

Oprava

4.22 Výměna TimeLight

TimeLight vyměňte pouze jako celek. Modul TimeLight je upevněn k zadní části zásuvkové desky v základně.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spodní panel je odstraněný. → 108 Zásuvková deska v základně je odstraněná a otočená. → 109

4.22.1 Vyjmutí TimeLight

1. Západky (1) jemně ohněte směrem ven.

1. Vytáhněte modul TimeLight nahoru z vodící lišty (2).

4.22.2 Montáž TimeLight

1. Ohněte západky (1) zpět.

1. Zasuňte modul TimeLight do vodící lišty (2).
2. Zapojte elektrické připojení.

Oprava

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou demontovaná. Ovládací panel je odstraněný.

4.23.1 Vyjmutí Gap Illumination

1. Odjistěte západku (1).
2. Odpojte elektrické připojení z provozního modulu (2).

2.1. Odjistěte přidržný háček vzadu (1).

2. Vyjměte světelné vlákno (2).

Oprava

3.1. Odjistěte přidržný háček (1).

1. Zvedněte desku plošných spojů s držákem a vyjměte ji z rámu provozního modulu (2).

4.23.2 Montáž Gap Illumination

1. Vložte držák desky plošných spojů do rámu provozního modulu.

1. Upevněte jej zaklapnutím.

1. Vložte světelné vlákno a upevněte jej zaklapnutím.

1. Vodič připojte k provoznímu modulu.

Poznámky k opravám - Umyvačka riadu

1 O tomto dokumente. 786

1.1 Dôležité informácie 786

1.1.1 Účel 786 1.2 Vysvetlenie symbolov 786 1.2.1 Úrovne nebezpečenstva. 786 1.2.2 Symboly označujúce riziká 786 1.2.3 Štruktúra varovaní 787 1.2.4 Všeobecné symboly 788

Bezpečnosť 788

2.1 Všeobecné bezpečnostné pokyny 788

2.1.1 Všetky domáce spotrebiče 788

Nástroje a pomôcky 789

Oprava. 790

4.1 Výmena pracovnej plochy 790

4.1.1 Odobratie pracovnej plochy 790 4.1.2 Montáž pracovnej plochy.. 790

4.2 Inštalácia systému košov 791

4.2.1 Montáž držadla v modeli rozmerom 86 cm 791 4.2.2 Montáž úchytky na pridržanie pohárov 791 4.2.3 Montáž naparovacej vložky 792

4.3 Výmena zásuvky varioDrawer 793

4.3.1 Vybratie zásuvky varioDrawer 793 4.3.2 Montáž zásuvky varioDrawer 794

4.4 Výměna ostřikovacích ramen 795

4.4.1 Odebírání ostřikovacího ramena 795 4.4.2 Montáž ostřikovacího ramena 795

4.5 Výměna filtrů 796

4.5.1 Odebírání filtru 796 4.5.2 Montáž filtrů 796

4.6 Montáž ostřikovací hlavice na plech na pečení 797

4.7 Výměna elektrického kabelu 798

4.7.1 Odpojení elektrického kabelu 798 4.7.2 Připojení elektrického kabelu 798

Poznámky k opravám - Myčka nádobí

4.21 Výměna EmotionLight 819

4.21.1 Odebírání osvětlení EmotionLight 819 4.21.2 Montáž osvětlení EmotionLight 819

4.22 Výměna TimeLight 822

4.22.1 Odstranění TimeLight 822 4.22.2 Montáž TimeLight 822


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napatím! Umtie v dösledku zásahu elektrickým prudom Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom opráv.

1.2.4 Všeobecné symboly

V tomto dokumentu se používají následující všeobecné symboly:

Vseob. symbol Význam
i	Označenie špecíánehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovanych nastrojov
	Označenie požadovanych podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
[Spustenie] Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného textu/okna (na displeji spotrebíča)

Tabulka 3: Všeobecné symboly

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím!

Spotrebič je odpojený od elektrického napájania. Spotrebič je voľne dostupný.

4.1.1 Odobratie pracovnej plochy

1. Odstráňte dve skrutky vzadu (1) (voliteľné).
2. Stlačte obe zachytávacie páčky pod pracovnou plochou smerom nahor (2).

1. Vpredu mierne zdvihnite pracovnú plochu (3).
2. Pracovnú plochu odtlačte smerom dozadu (4).
3. Odstráňte pracovnú plochu.

4.1.2 Montáž pracovnej plochy

1. Vytlačte kovový rám vzadu z vodidla.

4.3.2 Montáž zásuvky varioDrawer

Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.4 Výměna ostřikovacích ramínek

4.4.1 Demontáž ostřikovacího ramínka

1. Odšroubujte horní ostřikovací ramínko (1) a potáhněte dolů, dokud ho nevyjmete (2).

1. Vytáhněte spodní ostřikovací ramínko dolů, čímž ho vyjmete.

4.4.2 Montáž ostřikovacího ramínka

1. Vložte spodní ostřikovací ramínko. Ostřikovací ramínko zacvakne na své místo.
2. Vložte horní ostřikovací ramínko a napevno ho zašroubujte na své místo.

Oprava

4.5 Výměna filtrů

4.5.1 Demontáž filtru

1. Otočte filtr na hrubé nečistoty proti směru hodinových ručiček (1) a odeberte filtrační systém (2).

Zkontrolujte, zda do odpadového prostoru nespadl žádný cizí předmět.

4.7 Výměna elektrického kabelu

Požadavek:

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Spotřebič je volně dostupný.

4.7.1 Odpojení elektrického kabelu

Zachyťte opatrně zástrčku elektrického kabelu nahoru a dolů a vytáhněte ji ze zásuvky.

4.7.2 Připojení elektrického kabelu

POZOR!

Na vypáčení můžete použít malý šroubovák.

Požadavek:

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Dvířka byla otevřená. Kryt na prací prostředek byl otevřený.

1. Odčerpejte všechnu vodu.

V případě potřeby použijte houbu.

1. Pomocí lžíce vypáčte víčko čerpadla a chyťte ho za příčný díl.

1. Zdvihněte víčko čerpadla zboku dovnitř a vyjměte ho.

4.10.2 Montáž bočního panelu

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody.

4.11.1 Odebírání vnějších dvířek

Jednoduše vyberte šrouby popsané v následujících krocích.

1. Otevřete dvířka.
2. Odstraňte čtyři šrouby.

3.

Dvířka zajistěte a z jedné strany přidržte.

Odstraňte dva šrouby.

4.11.2 Montáž vnějších dvířek

Oprava

Požadavek:

Izolace byla správně umístěna a zafixována na vnitřní straně vnějších dvířek. Závěsy jsou vloženy do vnějších dvířek. 1. Zavřete vnitřní dvířka tak, aby nezavazela. 2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.13 Zajištění pružin dvířek

1. Vyjměte kryt vodítka kabelu.

2.1. Dvířka mírně pootevřete (1).

Systém kabeláže se automaticky připojí k závěsu na dvířkách.

Oprava

3.1. Mezitím zavřete dvířka (4).

1. Drážku posuňte dozadu a uvolněte závěs dvířek (5). 3. Otevřete dvířka (6).

1. Proces zopakujte na druhé straně spotřebiče.

Oprava

Paty jsou identické a je možné je zaměnit.

Požadavky:

Spotřebič je odpojen od elektrického napájení. Spotřebič je odpojen od zdroje vody. Vnější dvířka jsou odebrána. Vnější dvířka jsou odebrána (plně integrované/integrované).

V závislosti na modelu série je zástrčka k EmotionLight stále zajištěna k základně.

Odblokujte zástrčku na západce a potáhněte dozadu (volitelné) (2).

4.15.2 Montáž desky zásuvky v základně

• Při montáži desky zásuvky v základně postupujte v opačném pořadí kroků demontáže.

Oprava

1. Zkontrolujte montáž na pravé a levé straně. 3. Zkontrolujte pevnou polohu.

1. Zacvakněte kovové úchytky na levé a pravé straně.

Oprava

4.17 Výměna vnitřních dvířek

Požadavek:

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody.

4.17.1 Odebírání vnitřních dvířek

1. Odstraňte šroubky (1).
2. Odoberte vnitřní dvířka směrem nahoru (2).

4.17.2 Montáž vnitřních dvířek

1. Sklopte těsnění dvířek dopředu.
2. Posuňte vnitřní dvířka za těsnění dvířek.
3. Zavřete vnitřní dvířka.
4. Sklopte těsnění dvířek dolů. Boční části směřují dolů.
5. Závěs dvířek posuňte nahoru.
6. Záves dvierok zaistite pomocou skrutiek.
7. Vnútorné dvierka umiestnite na záves dvierok.
8. Vnútorné dvierka zaistite pomocou skrutiek.

Oprava

4.18 Výmena závesu dvierok

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Bočný panel je odobratý. → 801 Vonkajšie dvierka sú odobraté. Vnútorné dvierka sú odstránené. Ovládací panel je odobratý. → 805 Pružina z dvierok je pripevnená. → 806 Spodný panel je odobratý. → 808 Doska zásuvky základne je odobratá. → 809 Prepadový kanál je odobratý. → 810

4.18.1 Odoberanie závesu dvierok

1. Uvoľnite zachytávací háčik pomocou skrutkovača (1).
2. Záves dvierok potiahnite dopredu (2).

1. Uvoľnite uzemňovacie pripojenie na závese dvierok.

4.18.2 Montáž závesu dvierok

NEBEZPEČENSTVO

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Vonkajšie dvierka sú odobraté. Doska zásuvky základne je odobratá. →809 Spodný panel (voliteľné) je odobratý. →808 Pružiny z dvierok sú odstránené. Ovládací panel je odobratý. Držiak pásu káblov dole vpravo je odstránený.

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody.

POZOR! Nesprávna montáž! Poškodenie káblov v oblasti závesu dvierok. Namontujte kábel v oblasti okolo závesu dvierok (medzi závesom dosky a vyplachovacou nádržkou) tak, aby ho nemohli poškodiť pohyblivé časti.

Kábel namontujte vpravo dole.

Oprava

Obr. 3: Plochý kábel 4. Zasuňte zástrčku.

Oprava

4.22 Výmena TimeLight

TimeLight vymieňajte len ako kompletný diel. Modul TimeLight je pripevnený na zadnú časť dosky zásuvky základne.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spodný panel je odobratý. →808 Doska zásuvky základne je odobratá a otočená. →809

4.22.1 Odstránenie TimeLight

1. Zachytávací prvky (1) ohněte mírně směrem ven.

1. Potáhněte modul TimeLight nahoru ven z vodidla (2).

4.22.2 Montáž TimeLight

1. Zachytávací prvky (1) znovu ohněte zpět.

1. Zasuňte modul TimeLight do vodidla (2).
2. Vytvořte elektrické připojení.

Oprava

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Vnější dvířka jsou otevřená. Ovládací panel je odobratý.

4.23.1 Odstranění Gap illumination

1. Odpojte úchytku (1).
2. Odstraňte elektrické připojení z ovládacího modulu (2).

2.1. Odpojte úchytku vzadu (1).

1. Odoberte světelné vlákno (2).

Oprava

3.1. Odpojte zachytávací háček (1).
