Merkki	Bosch
Malli	SMV6ZCX19E
Tuotetyyppi	Kokonaan integroitava astianpesukone
Mitat (K x L x S)	81,5 cm x 59,8 cm x 55,0 cm (säädettävä korkeus)
Nettopaino	Noin 50 kg
Sähköliitäntä	230 V, 10 A, 50 Hz
Kapasiteetti (astiat)	13 vakioastiastoa
Pesuohjelmat	Eco 50°C, Automaattinen, Intensiivinen 70°C, Nopea 65°C, Hiljainen pesu 50°C, Esipesu
Lisätoiminnot	Intensiivialue, EmotionLight-valaistus, TimeLight, Kulmavalon palkki, Vario-laatikko
Turvallisuus	Lapsilukko, Ylitulvasuoja, Lasiturvallisuus, Oven lukitus
Huolto ja puhdistus	Suodattimien, suihkuvarsien, oven tiivisteen puhdistus, kalkin havaitseminen
Varaosat ja korjattavuus	Työtaso, kori, Vario-laatikko, suihkuvarret, suodattimet, virtajohto, pesuainekannen kansi, jätevesipumppu, sivuseinä, ovi, ohjauspaneeli, oven jouset, jalkalista, pohjalevy, ylivuotoputki, sisäovi, sarana, oven tiiviste, EmotionLight, TimeLight, Gap illumination
Asetukset	Veden kovuus, huuhteluaineen annostelu, kuivumisen teho
Sertifikaatit	Ekosuunnittelunormien mukainen (2021), VDE 0701

Usein kysytyt kysymykset - SMV6ZCX19E BOSCH

Kuinka nollata Bosch SMV6ZCX19E astianpesukone?

Nollaa painamalla Päälle/Pois -painiketta noin 3 sekuntia, kunnes jakson lopun merkkivalo sammuu. Sulje ovi ja käynnistä ohjelma uudelleen.

Mitkä ovat yleiset virhekoodit?

Koodi E15 tarkoittaa vesivuotoa suojausaltaassa. Tarkista letkut ja tiivisteet. Koodi E09 tarkoittaa lämmitysongelmaa. Katso täydelliset ohjeet kaikkien koodien merkityksistä.

Kuinka puhdistaa astianpesukoneen suodattimet?

Kierrä karkeasuodatinta vastapäivään ja poista suodatusjärjestelmä. Puhdista hienosuodatin juoksevan veden alla harjalla. Kokoa uudelleen kohdistamalla nuolet ja kierrä myötäpäivään, kunnes se napsahtaa paikalleen.

Astianpesukone ei käynnisty, mitä tehdä?

Tarkista, että ovi on kunnolla kiinni ja lukitus napsahtaa. Varmista, että vesi on auki ja pistoke on kytketty. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka säätää veden kovuus?

Kytke laite päälle, paina sitten veden kovuus -painiketta (usein pisarasymboli). Valitse kovuusalue alueesi mukaan (testaa testiliuskan avulla). Vahvista painamalla Käynnistä.

Mikä on tämän laitteen kapasiteetti?

Bosch SMV6ZCX19E mahtuu jopa 13 vakioastiastoa, säädettävällä yläkorilla ja Vario-laatikolla pienten esineiden säilyttämiseen.

Kuinka vaihtaa ylempi suihkuvarsi?

Ruvaa ylempi suihkuvarsi irti (Torx T20 -ruuvimeisseli) ja vedä alas poistaaksesi. Aseta uusi varsi ja kiristä käsin. Varmista, että se pyörii vapaasti.

Suolavalo palaa, mitä tehdä?

Täytä suolasäiliö, joka sijaitsee alakorin alla, kun olet ruuvannut korkin auki. Käytä suppiloa ylivuodon estämiseksi. Pyyhi ylimääräinen ja ruuvaa korkki takaisin.

Kuinka parantaa astioiden kuivumista?

Käytä huuhteluainetta ja säädä annostus ohjeen mukaan. Valitse Intensiivinen-ohjelma tai ota käyttöön Extra kuiva -toiminto, jos saatavilla. Jätä ovi raolleen jakson lopussa.

Mistä ostaa varaosia?

Voit tilata alkuperäisiä varaosia Bosch Home & Garden -sivustolta tai valtuutetuilta jälleenmyyjiltä. Katso korjausoppaassa ilmoitetut osanumerot (esim. [00614935] tablettioppaaseen).

KÄYTTÖOHJE SMV6ZCX19E BOSCH

Töörlistad ja abinõud. 254

Remont 255

Liikuvatest osadest tingitud elektrilöögi oht!

Kandke turvakingi. Kinnitage rasked osad allakukkumise vastu. - Ärge toppige kehaosi liikuvate osade vahele.

Tööriistad ja abinõud

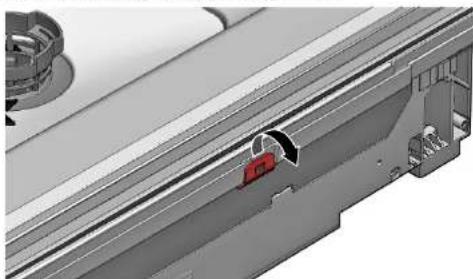

Sokiplaat asub esikülje alaosas.

Nõue:

1. Klopsake vasakul ja paremal paika metallklamber.

Remont

Puuduv maandus võib põhjustada uksel võrgupotentsiaali.

Looge maandus.

4.19.2 Uksetihendi paigaldamine

Korjausvinkit - Astianpesukone

1 Tämä asiakirja 292

1.1 Tärkeitä tietoja 292 1.1.1 Tarkoitus 292 1.2 Symboleiden merkitys 292 1.2.1 Vaaratasot 292 1.2.2 Varoitusmerkit. 292 1.2.3 Varoitusten rakenne 293 1.2.4 Yleiset symbolit 293

Turvallisuus 294

2.1 Yleiset turvallisuusohjeet 294 2.1.1 Kaikki kotitalouskoneet 294

Työkalut ja apuvälineet 295

Korjaus 296

4.1 Työtason vaihtaminen 296 4.1.1 Työtason poistaminen 296 4.1.2 Työtason asennus 296

4.2 Korjausjärjestelmän asennus 297

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin 297 4.2.2 Kupin tukiklipsin asentaminen 297 4.2.3 Hyllytystelineen asennus 298

4.3 varioDrawer-osan vaihtaminen 299

4.3.1 varioDrawer-osan poistaminen 299 4.3.2 varioDrawer-osan asentaminen 300

4.4 Suihkuvarsien vaihtaminen 301

4.4.1 Suihkuvarren poistaminen 301 4.4.2 Suihkuvarren asentaminen 301

4.5 Suodattimien vaihtaminen 302

4.5.1 Suodattimien poistaminen 302 4.5.2 Suodattimien asennus 302

4.6 Alipeltien ruiskutuspään asennus 303 4.7 Virtajohdon vaihtaminen 304 4.7.1 Virtajohdon irrottaminen pistorasiasta 304 4.7.2 Virtajohdon laittaminen pistorasiaan 304

4.8 Pesuainelokeron suojuksen vaihtaminen 305

4.8.1 Pesuainelokeron suojuksen poistaminen 305 4.8.2 Jousen asettaminen paikoilleen 305 4.8.3 Pesuainelokeron suojuksen asentaminen 305

4.9 Jätevesipumpun suojuksen vaihtaminen 306

4.9.1 Jätevesipumpun suojuksen poistaminen 306 4.9.2 Jätevesipumpun suojuksen asennus 306

4.10 Sivupaneelin vaihtaminen 307

4.10.1 Sivupaneelin poistaminen 307 4.10.2 Sivupaneelin asentaminen 308

4.11 Luukun vaihtaminen 309

4.11.1 Ulkoluukun poistaminen 309 4.11.2 Ulkoluukun asennus 309

4.12 Ohjauspaneelin vaihtaminen 311

4.12.1 Ohjauspaneelin poistaminen 311 4.12.2 Ohjauspaneelin asentaminen 311

4.13 Luukun jousen kiinnittäminen 312

4.14 Alapaneelin vaihtaminen 314

4.14.1 Alapaneelin poistaminen 314 4.14.2 Alapaneelin asentaminen 314

4.15 Sokkilevyn vaihtaminen 315

4.15.1 Sokkelilevyn poistaminen 315 4.15.2 Sokkelilevyn asentaminen 315

4.16 Ylivuotoputken vaihtaminen 316

4.16.1 Ylivuotokannen poistaminen 316 4.16.2 Ylivuotoputken asennus 317

4.17 Sisäluukun vaihtaminen 319

4.17.1 Sisäluukun poistaminen 319 4.17.2 Sisäluukun asennus 319

4.18 Luukun saranan vaihtaminen 320

4.18.1 Luukun saranan poistaminen 320 4.18.2 Luukun saranan asennus 320

4.19 Luukun (alemman) tiivisteen vaihtaminen 322

4.19.1 Luukun tiivisteen poistaminen 322 4.19.2 Luukun tiivisteen asennus 323

4.20 Luukun (ylemmän) tiivisteen vaihtaminen 324

4.20.1 Luukun tiivisteen poistaminen 324 4.20.2 Luukun tiivisteen asennus 324

Korjausvinkit - Astianpesukone

4.21 EmotionLight-osan vaihtaminen 325

4.21.1 EmotionLight-osan poistaminen 325 4.21.2 EmotionLight-osan asennus 325

4.22 TimeLight-moduulin vaihtaminen 328

4.22.1 TimeLight-moduulin poistaminen 328 4.22.2 TimeLight-moduulin asennus 328

4.23 Gap Illumination -moduulin vaihtaminen 329

4.23.1 Gap Illumination -moduulin paikantaminen 329 4.23.2 Gap Illumination -moduulin asennus 330

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti. Ne sisältävät tietoa siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoa varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittavat vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjännitteestä aiheutuva vaara
2	Rajähdysvaara
3	Viiltohaavojen vaara
4	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämä asiakirjan sisältämä varoituksilla on standardoitu ulkonäkö ja rakenne.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
0	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaara!

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun! Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista. - Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

Käytä suojakenkiä. - Estä painavien komponenttien putoaminen. - Älä koske liikkuviin komponentteihin. Laitteen turvallisuudelle/toiminnalle aiheutuva riski! Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riski - Älä koske moduuleihin, liittimet ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Torx T20 - ruuvmelisseli, reiällinen [00340764]	100 mm. ruuveille lukituktelsa
Torx T15 - ruuvmelisseli	Pituus 80 mm
Uaruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm
Nokkapihdit [00340871]	Pituus: 200 mm, suora

Korjaus

4.1 Työtason vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Laitteeseen on vapaa pääsy.

4.1.1 Työtason poistaminen

1. Poista kaksi ruuvia takaa (1) (valinnainen).
2. Paina kumpaakin työtason alla olevaa lukitusvipua ylöspäin (2).

1. Nosta työtasoa hieman edestä (3).
2. Työnnä työtasoa taaksepäin (4).
3. Poista työtaso.

4.1.2 Työtason asennus

1. Lukitse työtason takaosa ohjaimiin käyttäen pidätyskauluksia (1).

1. Työnnä työtasoa eteenpäin (2).
2. Paina työtason etuosa alaspäin, kunnes kumpikin lukitusvipu napsahtaa kuuluvasti paikoilleen (3).
3. Kierrä kaksi ruuvia takaisin paikoilleen (4) (valinnainen).

Korjaus

4.2 Korijärjestelmän asennus

Vaatimus:

Vastaava kori on poistettu koneesta.

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin Erikoistyökalut:

Pesuainetabletin ohjain [00614935] Kupin tukiklipsi [00618565] 1. Aseta pesuainetabletin liukukappale viistosti paikoilleen korin etuosassa. 2. Keskiöitä ja napsauta tablettikouru paikoilleen.

4.2.2 Kupin tukiklipsin asentaminen Erikoistyökalut:

Pesuainetabletin ohjain [00614935] Kupin tukiklipsi [00618565]

Kun pestään kuppeja, kupin tukiklipsi voidaan kääntää ylös. Lisäkulma vähentää veden kerääntymistä kupin pohjaan. Kun pestään pitkiä laseja, suosittelemme jättämään kupin tukiklipsin alas. Jos yläkoreissa on valinnainen muovivahvike, se on ensin poistettava.

1. Poista muovivahvike.

1. Napsauta kupin tukiklipsi paikoilleen.

1. Käännä klipsi ylös.

Korjaus

1. Laita pestävät astiat koriin.

4.2.3 Höyrystystelineen asennus

Erikoistyökalut:

Pesuainetabletin ohjain [00614935] Kupin suojaklipsi [00618565]

Aseta höyrystystelineen päätykappaleet korijärjestelmän alle.

Korjaus

4.3 varioDrawer-osan vaihtaminen

1. Taita kahvan lavat sisään.

4.3.1 varioDrawer-osan poistaminen

1. Poista kahva ylöspäin.
2. Paina muovisia reunavahvikkeita ulospäin ja paina ne ylöspäin ulos kehyksestä.

Korjaus

1. Taita ohjainkaistaleet varovasti ulospäin.

1. Vedä käännettävät tukitapit ulos kaistaleista.
2. Paina metallirunko edessä ulos pidikkeistä.

1. Työnnä metallirunko ulos ohjaimesta.

4.3.2 varioDrawer-osan asentaminen

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Suihkuvarsien vaihtaminen

4.4.1 Suihkuvarren poistaminen

1. Kierrä yläsuihkuvari 1r (1) ja poista alaspäin vetämällä (2).

1. Poista alasuihkuvari sivupäin vetämällä

4.4.2 Suihkuvarren asentaminen

1. Aseta alasuihkuvari paikoilleen. Suihkuvari napsahtaa kiinni
2. Aseta yläsuihkuvari paikoilleen ja kierrä se hyvin kiinni.

Korjaus

4.5 Suodattimien vaihtaminen

4.5.1 Suodattimen poistaminen

1. Käännä karkeasuodatinta vastapäivään (1) ja poista suodatinjärjestelmä (2).

Varmista, että säiliöön ei putoa vierasesineitä.

1. Paina mikrosuodatinta alaspäin sen poistamiseksi.

4.5.2 Suodattimien asennus

1. Kokoa suodatinjärjestelmän osat uudelleen.

Varmista, että karkeasuodattimessa olevat lukitusnupit napsahtavat paikoilleen.

1. Laita suodatinjärjestelmä laitteeseen ja käännä karkeasuodatinta myötäpäivään.

Varmista, että nuolimerkinnät ovat kohdakkain.

Korjaus

4.6 Yläpeltien ruiskutuspään asennus

1. Poista yläkori.
2. Aseta yläpeltien ruiskutuspää pidikkeeseen (1) ja käännä sitä oikealle (2).

Uunipeltien ruiskutuspää napsahtaa kiinni.

Korjaus

4.7 Virtajohdon vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy.

4.7.1 Virtajohdon irrottaminen pistorasiasta

• Liikuta virtajohdon pistoketta varovasti ylös ja alas, ja vedä se ulos pistorasiasta.

4.7.2 Virtajohdon laittaminen pistorasiaan

HUOMIO!

Päälaitteen ylikuumeneminen!

Tulipalovaara

Liitä virtajohto siten, että kuuluu napsahdus.

Pistä virtajohdon pistoke pistorasiaan ja anna sen napsahtaa kuuluvasti paikoilleen.

Korjaus

4.8 Pesuainelokeron suojuksen vaihtaminen

Pientä ruuvitalttaa voidaan käyttää aputyökaluna.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Luukku on avattu. Pesuainelokeron suojus on avattu.

4.8.1 Pesuainelokeron suojuksen poistaminen

1. Liu'uta pesuainelokeron suojusta sisään 5 mm.
2. Vipua pesuainelokeron suojus matalammalla puolella ulos ohjainkiskoista ja vastakkaisella puolella ylöspäin pois ohjainkiskoista.
3. Poista jousi.

4.8.2 Jousen asettaminen paikoilleen

1. Työnnä jousen pitkä pää annostelulaitteen asennusreikään (1).

1. Työnnä jousen lyhyt pää pesuainelokeron suojuksen asennusreikään (2).
2. Paina suojus annostelulaitteeseen (3).

4.8.3 Pesuainelokeron suojuksen asentaminen

1. Aseta pesuainelokeron suojus 5 mm ennen kokonaan avattua asentoa yhdellä puolella ohjauskiskoihin. Paina pientä voimaa käyttäen vastakkainen puoli ohjauskiskoihin.
2. Tarkista pesuainelokeron suojuksen toiminta.

Korjaus

4.9 Jätevesipumpun suojuksen vaihtaminen

Vaatimus:

Kori on poistettu. Suodattimet on poistettu. → 302

4.9.1 Jätevesipumpun suojuksen poistaminen

1. Tyhjennä mahdollinen vesi. Käytä tarvittaessa lusikkaa.
2. Kampea pumpun suojus irti käyttäen apuna lusikkaa, ja tartu kiinni sen poikkikappaleesta.

1. Nosta pumpun suojusta sisäänpäin kulmassa ja poista.

4.9.2 Jätevesipumpun suojuksen asennus

Aseta pumpun suojus paikoilleen (1) ja paina se alas (2).

Pumpun suojus napsahtaa kiinni.

Korjaus

4.10 Sivupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Vapaasti sijoitettavat koneet: Työtaso on poistettu. 296

4.10.1 Sivupaneelin poistaminen

1. Poista sivupaneelista (1) ruuvit.

Kuva 1: Kokonaan integroitu

1. Kallista sivupaneelia ylhäältä hieman ulospäin (2).
2. Laske sivupaneelia ja vedä se ulos pohjakauluksesta (3).

Korjaus

4.10.2 Sivupaneelin asentaminen

1. Aseta sivupaneeli pohjakaulukseen (1).

Kuva 2: Kokonaan integroitu

1. Paina sivupaneeli laitteeseen (2).
2. Kiinnitä sivupaneeli ruuveilla (3).

Korjaus

4.11 Luukun vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vedenjakelusta.

4.11.1 Ukkoluukun poistaminen

Poista ruuvit, jotka mainitaan seuraavissa vaiheissa.

1. Avaa luukku.
2. Poista neljä ruuvia.

3.

Estä luukun putoaminen pitämällä kiinni sen yhdeltä sivulta.

Poista kaksi ruuvia.

4.11.2 Ulkoluukun asennus

Korjaus

Vaatimus:

Eristyshuopa on paikoitettu oikein ja kiinnitetty ulkoluukun sisään. Saranat on laitettu paikoilleen ulkoluukkuun. 1. Sulje sisäluukku napsauttamatta sitä kiinni. 2. Työnnä ulkoluukkua ylöspäin ohjauspaneelin alapuolella (1).

1. Paina ulkoluukkua sisäluukkua vasten ja pidä siitä kiinni (2).

4

Estä luukun putoaminen pitämällä kiinni sen yhdeltä sivulta.

Avaa luukku ja kiinnitä se kahdella ruuvilla (4 x 11 mm:n metalliruuvit).

1. Kiinnitä ulkoluukku neljällä ruuvilla (4 x 11 mm:n metalliruuvit).

Korjaus

4.12 Ohjauspaneelin vaihtaminen

Jos ohjausmoduuli on viallinen, koko ohjauspaneeli on vaihdettava.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu).

4.12.1 Ohjauspaneelin poistaminen

1. Irrota sähköliitännät ohjauspaneelista ja huuhtelukirkasteen määrän tunnistimesta (1, 2).

1. Irrota maadoituskaapeli (3) (valinnainen).
2. Avaa laitteen luukku.
3. Estä ohjauspaneelin putoaminen (pidä siitä kiinni).
4. Poista kuusi ruuvia.

1. Poista ohjauspaneeli.

4.12.2 Ohjauspaneelin asentaminen

Käytä ruuveja 4 x 16 mm.

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 Luukun jousien kiinnittäminen

1. Poista johdon ohjaimen suojus.

2.1.Avaa luukku raolleen (1).

1. Kiinnitä pohjakaukalon kouru (2).
2. Sulje luukku hitaasti (3).

Johtojärjestelmä kiinnittyy automaattisesti luukun saranaan.

Korjaus

3.1.Sulje luukkua vähän (4).

1. Siirrä kourua taakse ja vapauta luukun sarana (5).
2. Avaa luukku (6).

1. Toista vaiheet laitteen toisella puolella.

Korjaus

4.14 Alapaneelin vaihtaminen

Jalat ovat identtiset ja niiden paikkaa voidaan vaihtaa keskenään.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu).

4.14.1 Alapaneelin poistaminen

1.

Väärä poistaminen. Jos alapaneeli irrotetaan sivulta ja poistetaan, kaksi kiinnityslevyä voivat katketa. Jos vain yksi kiinnityslevy on vaurioitunut, puolta voidaan vaihtaa, koska kiinnityslevyt ovat identtisiä. Laitteen alle kannattaa edessä sivulla asettaa jotakin keventämään alapaneeliin ja sen jalkoihin kohdistuvaa kuormitusta.

1. Työnnä ruuvimeisseliohjaimin (1) ja vapauta lukitus alaspain painamalla.

1. Nosta paneeli irti.
2. Poista jalat etusuuntaan (1).

4.14.2 Alapaneelin asentaminen

1. Aseta jalat paikoilleen.
2. Kiinnitä alapaneeli yläosasta (1) ja paina sitä alas, kunnes kuulet sen napsahtavan paikoilleen (2).

Korjaus

4.15 Sokkelilevyn vaihtaminen

Sokkelilevy sijaitsee alhaalla edessä.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Kaluste-etusivu (valinnainen) on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu). Alapaneeli on poistettu (valinnainen).

4.15.1 Sokkelilevyn poistaminen

1. Poista kaksi ruuvia (1).

1. Avaa lukitusosat (2).
2. Kallista sokkelilevyä varovasti eteenpäin (1).

4.

Mallisarjasta riippuen EmotionLight-tuotteen pistoke on vielä kiinni alaosassa.

Avaa pistokkeen lukitus lukitusnokasta ja vedä taakse (valinnainen) (2).

4.15.2 Sokkelilevyn asentaminen

Asenna sokkelilevy vastakkaisessa järjestyksessä.

Korjaus

4.16 Ylivuotoputken vaihtaminen

Ylivuotoputki sijaitsee laitteen edessä alhaalla.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Kaluste-etusivu on poistettu (valinnainen). Ulkoluukku on poistettu. Alapaneeli on poistettu (valinnainen), →314 Sokkelilevy on poistettu. →315

4.16.1 Ylivuotokanavan vaihtaminen

Jännövsie

Kun tyhjennysletku poistetaan, jäännösvesi voi valua ulos. Tyhjennä vesi astiaan tai poista se pohja-altaasta imuruiskulla.

1. Vipua ulos yläosassa olevasta kiinnitysmekanismista (1, 2).

1. Vapauta lukitusosa ylhäällä.

3.1. Aseta ruuvitaltta metallikiinnikkeen alapuolelle (1).

1. Vapauta metallikiinnike varovasti (2).

Korjaus

1. Nosta ylivuotoputki pois.

4.16.2 Ylivuotoputken asennus

Ylivuotoputken virheellinen asennus voi aiheuttaa vesivahinkoja! Aseta ylivuotoputki klipsillä oikein pohjakaukalon ohjaimeen. Napsauta ylivuotoputki ylhäältä oikein paikoilleen.

1. Aseta ylivuotoputki (1).
2. Siirrä ylivuotoputki tiivisteeseen (2).
3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Työnnä ylivuotoputki varovasti paikoilleen (4).
5. Kiinnitä ylivuotoputki napsauttamalla paikoilleen (5).

Korjaus

1. Tarkasta asennus vasemmalla ja oikealla. 3. Tarkista kiinnitys.

1. Napsauta metalliklipsi kiinni vasemmalla ja oikealla reunalla.

Korjaus

4.17 Sisäluukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä ja vedenjakelusta.

4.17.1 Sisäluukun poistaminen

1. Poista ruuvit (1).
2. Poista sisäluukku ylöspäin (2).

4.17.2 Sisäluukun asennus

1. Käännä luukun tiiviste eteen.
2. Siirrä sisäluukku luukun tiivisteen taakse.
3. Sulje sisäluukku.
4. Käännä luukun tiiviste ylös. Reunaosat osoittavat työpain.
5. Siirrä luukun tiivistettä ylöspäin.
6. Kiinnitä luukun sarana ruuveilla.
7. Aseta sisäluukku luukun saranaan.
8. Kiinnitä sisäluukku ruuveilla.

Korjaus

4.18 Luukun saranan vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Sivupaneeli on poistettu. → 307 Ulkoluukku on poistettu. Sisäluukku on poistettu. Ohjauspaneeli on poistettu. 311 Luukun jouset on kiinnitetty. → 312 Alapaneeli on poistettu. → 314 Sokkelihlevy on poistettu. → 315 Ylivuotokanava on poistettu. 316

4.18.1 Luukun saranan poistaminen

1. Vapauta kiinnitys ruuvimeisselillä (1). 2. Vedä luukun saranaa eteenpäin (2).

1. Irrota maadoitusliitäntä luukun saranassa.

4.18.2 Luukun saranan asennus

Korjaus

1. Aseta sarana laitteeseen (1).
2. Siirrä saranaa alaspäin (2), kunnes se lukittuu laitteeseen.

Puuttuva maadoitusliitäntä voi johtaa luukun sähköistymiseen.

Luo maadoitusliitäntä.

Korjaus

4.19 Alemman luukun tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Sokkelihuone on poistettu. → 315 Alapaneeli on poistettu (valinnainen). → 314 Luukun jouset on poistettu. Ohjauspaneeli on poistettu. Johdinnipun pidike oikeassa alareunassa on poistettu.

4.19.1 Luukun tiivisteen poistaminen

1. Poista kaksi kiinnitysklipsiä alemmasta luukun tiivisteestä (1,2).

1. Irrota ylivuotokanava.

4.19.2 Luukun tiivisteen asennus

1. Kiinnitä tiivistetulpat vasemmalle ja oikealle tiivistekiskoon luukun tiivisteen kanssa.

1. Työnnä luukun tiiviste sulkulapän kanssa sisälukkoon.
2. Kiinnitä luukun tiiviste kahdella kiinnitysklipsillä.

Korjaus

4.20 Ylemmän luukun tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vesijohdosta.

4.20.1 Luukun tiivisteen poistaminen

• Poista luukun tiiviste sisäpuolelta.

4.20.2 Luukun tiivisteen asennus

Luukun tiiviste on leikattava oikeaan pituuteen ennen asennusta. Oikea pituus on 1750 mm laitteille, joiden korkeus on 81 cm, ja 1850 mm laitteille, joiden korkeus on 86 cm.

1. Valmistele sopiva luukun tiiviste.
2. Varmista tiivisteprofiilin oikea asennusasento.

1. Valkoisen pisteen on oltava samalla tasolla tiivistenauhan kanssa.

4

Tiivisteen nurkat eivät saa olla poimullisia tai venyneitä. Tiiviste katkaistaan diagonaalisesti, jotta se kapenee säiliön pohjaan edessä.

Paikoita tiivisteen pää suoraan etuosaan sisäluukun alapuolella. Tiivisteen tulisi olla säiliön sivua vasten mahdollisimman paljon.

Oikein asennettu luukun tiiviste:

Korjaus

4.21 EmotionLight-osan vaihtaminen

EmotionLight sijaitsee huuhtelusäiliön ulkopuolen alueella ylhäällä edessä.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Työtaso on poistettu (valinnainen). Oikean puolen paneeli on poistettu (valinnainen).

4.21.1 EmotionLight-osan poistaminen

1. Irrota kiinnitin takaa (1).

1. Poista pidike yläsuuntaan (2).
2. Vedä pistoke irti liittimestä (oikealla alhaalla laitteen edessä).
3. Poista sähköliitäntä virtamoduulista.

1. Poista EmotionLight laitteesta.

4.21.2 EmotionLight-osan asennus

1. Työnnä pidike huuhtelusäiliön runkoon (1).

Korjaus

1. Lukitse kiinnitin (2).

3.

HUOMIO

Väärä asennus!

Kaapelin vioittuminen luukun saranan alueella.

• Asenna kaapeli luukun saranan alueelle (saranan ja huuhtelusäiliön väliin) siten, että liikkuvat osat eivät voi vahingoittaa sitä.

Asenna kaapeli oikealle puolelle alas.

Korjaus

Kuva 3: Lattakaapeli 4. Liitä pistoke pistorasiaan.

Korjaus

4.22 TimeLight-moduulin vaihtaminen

Vaihda TimeLight ainoastaan kokonaisena osana. TimeLight-moduuli on kiinnitetty suojakilven taakse.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Alapaneeli on poistettu. → 314 Sokkelilevy on poistettu ja käännetty. → 315

4.22.1 TimeLight-moduulin poistaminen

1. Taivuta lukitusosia (1) hieman ulospäin.

1. Vedä TimeLight-moduuli ylöspäin ulos ohjaimesta (2).

4.22.2 TimeLight-moduulin asennus

1. Taivuta lukitusosat (1) takaisin.

1. Työnnä TimeLight-moduuli ohjaimeen (2).
2. Tee sähköliitäntä

Korjaus

4.23 Gap Illumination -moduulin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on purettu. Ohjauspaneeli on poistettu.

4.23.1 Gap Illumination -moduulin poistaminen

1. Irrota kiinnitys (1).
2. Poista sähköliitäntä ohjausmoduulista (2).

2.1. Irrota kiinnitin takaa (1).

1. Poista valokuitu (2).

Korjaus

3.1. Irrota kiinnitin (1).

1. Nosta PCB ylös pidikkeen kanssa ja poista se ohjausmoduulin rungosta (2).

4.2.3.2 Gap Illumination -moduulin asennus

1. Aseta PCB-pidike ohjausmoduulin runkoon.

1. Kierrä sitä, kunnes kuuluu "klik".

1. Asenna valokuitu ja kierrä sitä, kunnes kuuluu "klik".

1. Liitä johdin ohjausmoduuliin

4.2.1 Toiminnan kuvaus 86 cm... 420 4.2.2 Toiminnan kytkentä 420 4.2.3 Toiminnan säätö 421

4.3 Asennus varioDrawer 422

4.3.1 Asennus varioDrawer 422 4.3.2 Toiminta varioDrawer 423

4.4 Asennus lyhyiden lasien 424

4.4.1 Asennus lyhyiden lasien 424 4.4.2 Toiminta lyhyiden lasien 424

4.5 Asennus suodatin 425

4.5.1 Asennus suodatin 425 4.5.2 Toiminta 425

4.6 Toiminta keraamisen lasin varauksen 426

4.7 Asennus kaapin rungon 427

4.7.1 Asennus kaapin rungon 427 4.7.2 Sijoitus kaapin rungon 427

4.8 Asennus kaluston etupaneelin 428

4.8.1 Asennus kaluston etupaneelin 428 4.8.2 Sähköliitäntä 428 4.8.3 Toiminta kaluston etupaneelin 428

4.9 Asennus kaluston etupaneelin 429

4.9.1 Asennus kaluston etupaneelin 429 4.9.2 Toiminta kaluston etupaneelin 429

4.10 Asennus tarvikkeet 430

4.10.1 Ulkoisen suojuksen poisto 430 4.10.2 Ulkoisen suojuksen asennus 431

4.11 Sisäisen suojuksen poisto 432

4.11.1 Sisäisen suojuksen poisto 432 4.11.2 Sisäisen suojuksen asennus 433

4.12 Käyttöliittymän poisto 435

4.12.1 Käyttöliittymän poisto 435 4.12.2 Käyttöliittymän asennus 435

4.13 Sisäisen portin vaihto 436

4.14 Tyypin vaihto 438

4.14.1 Tyypin poisto 438 4.14.2 Tyypin asennus 438

4.15 Akun kannen vaihto 439

4.15.1 Akun kannen poisto 439 4.15.2 Akun kannen asennus 439

4.16 Ylivirtasuojan vaihto 440

4.16.1 Ylivirtasuojan poisto 440 4.16.2 Ylivirtasuojan asennus 441

4.17 Sisäisen portin vaihto 443

4.17.1 Sisäisen portin poisto 443 4.17.2 Sisäisen portin asennus 443

4.18 Uudelleenasennus 444

4.18.1 Aqaiepoon evtioe npotac 444 4.18.2 TomoEtonn eviote nptac 444

4.19 Avikataoan (kaw) oEvavotoinkoTIOPTa 446

4.19.1 Aqpalpən steyavotoinikou npTac 446 4.19.2 ToTOnTeTnAn OTeYavToTInTikou TOpTaC 447

4.20 Avikataaon (EraVw) OteyavotoinikoTIOPTAC 448

4.20.1 Aqalpeo an oeyavotoinikou T6ptac 448 4.20.2 TomoEtnon steyavtonikou npotac 448

YTROEiEIGIc ETIOKeUng - Iauvtnpio Tiatowv

4.21 Avikataaon EmotionLight 449

4.21.1 ApaipEon EmotionLight 449 4.21.2 TomoEtnon EmotionLight 449

4.22 AvtikataaTn TimeLight 452

4.22.1 Aqapipεση TimeLight 452 4.22.2 TomoEtnan TimeLight 452

4.23 Avikatdaon Gap Illumination 453

4.23.1 Agapεση Gap Illumination 453 4.23.2 TomoEtnn Gap Illumination 454

4.15 Avikataaotaan taakosntofoxns

H Tlaka UTOOoxns Baocn Bpioketai OTNV KATW TEPIOXn MPTPOOta.

PouT68eO:

4.15.1 Akkupakun irrottaminen

1. Irrota kaksi ruuvia (1).

2. Irrota osat (2).

1. Käännä akkupakun kansi eteenpäin (1).

4.

Riippuen laitteesta, EmotionLightin valo on jo asennettu pohjaan.

Kytke valo pohjan liittimeen ja paina (valinnainen) (2).

4.15.2 Akkupakun kannen asentaminen

Asenna akkupakun kansi vastakkaiseen suuntaan.

ASENNUS

4.16 Ylikuumenemissuojan palauttaminen

Ylikuumenemissuoja sijaitsee laitteen etuosassa.

Huomautus:

Laite on irrotettu verkkovirrasta. Laite on irrotettu verkkovirrasta. Irrota laitteen pistoke. Ulkoinen portti on poistettu. Irrota pistoke (valinnainen) →438 Irrota akkupakun kansi →439

4.16.1 Ylipaineventtiilin irrottaminen

Tyhjennä vesi

Kun laite on irrotettu, vettä on tyhjennettävä. Irrota vesi tai irrotettava pumppu.

1. Avaa kiinnitys pumppuun (1,2).

2. Irrota kiinnityselementti ylös.

HUOLTO

3.1. Aseta suodatin (1). 2. Irrota suodatin (2).

4. Avaa ja irrota ylipaineventtiili

4.16.2 Ylipaineventtiilin asennus

Varo vettä, joka johtuu ylipaineventtiilin asennuksesta!

Aseta ylipaineventtiili alas itseäsi kohti.

Kierrä ylipaineventtiili kiinni.

1. Asenna ylipaineventtiili (1).
2. Siirrä ylipaineventtiili ohjausyksikköön (2).
3. NIEOTE TOV aywyo unepxieianos oTOV oDnyo tou aeyavontiikou (3).
4. Eiayete ToV aywyo Untepxieianc µ akpiEia (4).
5. Koupiwote tov aywyo utepxieianc (5).

EMIOKEUN

4.4.1 Izsmidzinataja nonem'sana

1. Lai nonemtu augsejo izmidzinataju, noskruejiet (1) un novelciet to uz leju (2).

1. Lai nonemtu apaksejo izsmidzinataju, velciet to uz leju.

Pärplüdes caurule i ericces prieksdalas apaksä.

Prasiba:

Iericei ir jabut atvienotai no strvas padeves. Iericeirjabutavienotainuidenpadeves. Mebees panelim ir jabut nonemtam (papildaprikojums). Durju arejai daiir jabut nonemtai. Pamatnes panelim ir jabut nonemtam (papildaprikojums).→562 Pamatnes plaksneir jabut nonemtai. → 563

4.16.1 Parpludes caurules nonemsana

Sakrajies udens

• Kad nonem iztuksoanas sluteni, var izplust sakrajies udens. Laujiet üdenim iztecetraukāvai iztuksojet pamatnes tvertni ar izuksanas sllr.
• Vapauta lukitusmekanismin yläosa (1, 2).

1. Vapauta yläosan lukituselementit.

3.1. Aseta ruuvimeisseli metallilukituksen alle (1).

1. Vapauta metallikiinnike varovasti (2).

Korjaus

1. Irrota ylivuotoputki.

4.16.2 Ylivuotoputken asennus

Väärin asennettu ylivuotoputki voi aiheuttaa vesivahinkoja!

Aseta ylivuotoputki oikein alaosan pohjan syvennyksen ohjaimeen.

Kiinnitä ylivuotoputki oikein yläosaan, kunnes se naksahtaa.

1. Aseta ylivuotoputki (1).
2. Työnnä ylivuotoputki tiivisteeseen (2).
3. Työnnä ylivuotoputki tiivisteen johteeseen (3).
4. Aseta ylivuotoputki varovasti paikalleen (4).
5. Kiinnitä ylivuotoputki puristimella (5).

Korjaus

1. Tarkista asennetun osan vasen ja oikea puoli. 3. Tarkista, että se on kiinnitetty tiukasti.

1.2.1 Varoitustasot

4.8.2 Jousen asennus

1. Aseta pitkän jousen pää jakajan (1) kiinnitysreikään.
