Merk	Bosch
Model	SMV6ZCX19E
Producttype	Inbouwvaatwasser volledig geïntegreerd
Afmetingen (H x B x D)	81,5 cm x 59,8 cm x 55,0 cm (verstelbare hoogte)
Nettogewicht	Ongeveer 50 kg
Elektrische voeding	230 V, 10 A, 50 Hz
Capaciteit (couvert)	13 standaard couverts
Wasprogramma's	Eco 50°C, Automatisch, Intensief 70°C, Snel 65°C, Stille reiniging 50°C, Voorwas
Extra functies	Intensieve zone, EmotionLight verlichting, TimeLight, Hoeklichtbalk, Vario lade
Veiligheid	Kinderslot, Overloopbeveiliging, Glasveiligheid, Deurvergrendeling
Onderhoud en reiniging	Reiniging van filters, sproeiarmen, deurafdichting, kalkdetectie
Reserveonderdelen en repareerbaarheid	Werkblad, mand, Vario lade, sproeiarmen, filters, stroomkabel, wasmiddeldeksel, afvoerpomp, zijwand, deur, bedieningspaneel, deurveren, plint, sokkelplaat, overloopkanaal, binnendeur, scharnier, deurafdichting, EmotionLight, TimeLight, Gap illumination
Instellingen	Waterhardheid, dosering van glansspoelmiddel, droogintensiteit
Certificeringen	Conform aan ecodesignnormen (2021), VDE 0701

Veelgestelde vragen - SMV6ZCX19E BOSCH

Hoe reset ik de Bosch SMV6ZCX19E vaatwasser?

Om te resetten, druk op de knop Aan/Uit gedurende ongeveer 3 seconden tot het indicatielampje van het einde van de cyclus uitgaat. Sluit de deur en start opnieuw een programma.

Wat zijn veelvoorkomende foutcodes?

Code E15 duidt op een waterlek in de opvangbak. Controleer de slangen en afdichtingen. Code E09 betekent een probleem met de verwarming. Raadpleeg de volledige handleiding voor de betekenis van alle codes.

Hoe reinig ik de filters van de vaatwasser?

Draai het grove filter tegen de klok in en verwijder het filtersysteem. Reinig het fijne filter onder stromend water met een borstel. Monteer het geheel door de pijlen uit te lijnen en met de klok mee te draaien tot het vastklikt.

De vaatwasser start niet, wat te doen?

Controleer of de deur goed gesloten is en de vergrendeling vastklikt. Zorg ervoor dat de watertoevoer open is en het stopcontact stroom heeft. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe stel ik de waterhardheid in?

Zet het apparaat aan, druk vervolgens op de knop voor waterhardheid (vaak aangegeven met een druppelsymbool). Selecteer de hardheidsgraad volgens uw regio (test met een teststrip). Bevestig door op Start te drukken.

Wat is de capaciteit van dit apparaat?

De Bosch SMV6ZCX19E kan tot 13 standaard couverts herbergen, met een verstelbaar bovenmand en een Vario lade voor kleine voorwerpen.

Hoe vervang ik de bovenste sproeiarm?

Schroef de bovenste sproeiarm los (Torx T20 schroevendraaier) en trek naar beneden om deze te verwijderen. Plaats de nieuwe arm en schroef stevig vast met de hand. Controleer of deze vrij kan draaien.

Het zoutindicatielampje brandt, wat te doen?

Vul het regeneratiezoutreservoir onder de onderste mand nadat u de dop heeft losgedraaid. Gebruik een trechter om morsen te voorkomen. Veeg overtollig zout weg en draai de dop weer vast.

Hoe verbeter ik het drogen van de vaat?

Gebruik een glansspoelmiddel en stel de dosering in volgens de handleiding. Selecteer het programma Intensief of activeer de functie Extra droog indien beschikbaar. Laat de deur aan het einde van de cyclus op een kier staan.

Waar kan ik reserveonderdelen kopen?

U kunt originele onderdelen bestellen op de website Bosch Home & Garden of bij erkende dealers. Raadpleeg de onderdeelnummers in de reparatiehandleiding (bijv. [00614935] voor de tabletgids).

GEBRUIKSAANWIJZING SMV6ZCX19E BOSCH

Reparatie-informatie - Afwasautomaat

1.1 Belangrijke informatie 168

1.1.1 Doel 168 1.2 Verklaring van symbolen 168 1.2.1 Gevarenniveaus.. 168 1.2.2 Gevarensymbolen 168 1.2.3 Structuur van de waarschuwingen 169 1.2.4 Algemene symbolen 169

Veiligheid 170

2.1 Algemene veiligheidsinstructies 170

2.1.1 Alle huishoudelijke apparaten 170

Gereedschappen en hulpmiddelen 171

Reparatie. 172

4.1 Werkblad vervangen 172

4.1.1 Werkblad verwijderen 172 4.1.2 Werkblad monteren 172

4.2.1 Een geleider voor het 86 cm model installeren 173 4.2.2 Kopjeshouder installeren 173 4.2.3 Steamerinzet monteren 174

4.3 varioDrawer vervangen 175

4.3.1 varioDrawer verwijderen 175 4.3.2 varioDrawer monteren 176

4.4 Sproeiarmen vervangen 177

4.4.1 Sproeiarm verwijderen 177 4.4.2 Sproeiarm monteren 177

4.5 Filters verrangen 178

4.5.1 Filter verwijderen 178 4.5.2 Filters monteren 178

4.6 Bakplaatsproeikop monteren 179

4.7 Netsnoer verrangen 180

4.7.1 Stekker van netsnoer eruit halen 180 4.7.2 Stekker van het netsnoer erin steken 180

4.8 Vaatwasmiddelklepje verrangen 181

4.8.1 Vaatwasmiddelklepje verwijderen 181 4.8.2 Veerplaatsen 181 4.8.3 Vaatwasmiddelklepje monteren 181

4.9 Afvoerpompdeksel verrangen 182

4.9.1 Afvoerpompdeksel verwijderen 182 4.9.2 Afvoerpompdeksel monteren 182

4.10 Zijpaneel verwangen 183

4.10.1 Zijpaneel verwijderen 183 4.10.2 Zijpaneel monteren 184

4.11 Buitendeur verrangen 185

4.11.1 Buitendeur verwijderen 185 4.11.2 Buitendeur monteren 186

4.12 Bedieningspaneel verrangen 188

4.12.1 Bedieningspaneel verwijderen 188 4.12.2 Bedieningspaneel monteren 188

4.13 Deurven bevestigen 189

4.14 Plint verrangen 191

4.14.1 Plint verwijderen 191 4.14.2 Plint monteren 191

4.15 Sokkelplaat verrangen 192

4.15.1 Sokkelplaat verwijderen 192 4.15.2 Sokkelplaat monteren 192

4.16 Overloopleiding verrangen 193

4.16.1 Overloopkanaal verwijderen 193 4.16.2 Overloopleiding monteren 194

4.17 Binnendeur vervangen 196

4.17.1 Binnendeur verwijderen 196 4.17.2 Binnendeur monteren 196

4.18 Deurscharnier verrangen 197

4.18.1 Deurscharnier verwijderen 197 4.18.2 Deurscharnier monteren 197

4.19 (Onderste) deurafdichting verrangen 199

4.19.1 De deurafdichting verwijderen 199 4.19.2 De deurafdichting monteren 200

4.20 (Bovenste) deurafdichting verrangen 201

4.20.1 Deurafdichting verwijderen 201 4.20.2 Deurafdichting monteren 201

Reparatie-informatie - Afwasautomaat

4.21 EmotionLight vervangen 202

4.21.1 EmotionLight verwijderen 202 4.21.2 EmotionLight monteren 202

4.22 TimeLight vervangen 205

4.22.1 TimeLight verwijderen 205 4.22.2 TimeLight monteren 205

4.23 Zijverlichting vervangen 206

4.23.1 Zijverlichting verwijderen 206 4.23.2 Zijverlichting monteren 207

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen, met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaalwoord. Het signaalwoord geeft de ernst van het gevaar aan.

Tabel 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing nicht in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing nicht in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing nicht in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing nicht in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een gestandaardiseerde structuur.

GEVAAR

Soort gevaar en bron van het gevaar!

Mogelijke gevolgen van het negeren van het gevaar / de waarschuwing.

Maatregelen en verboden om het gevaar te voorkomen.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voordat u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start|Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst/ vsten-ster (in het display van het apparatusat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

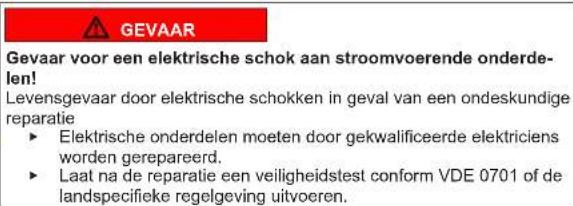

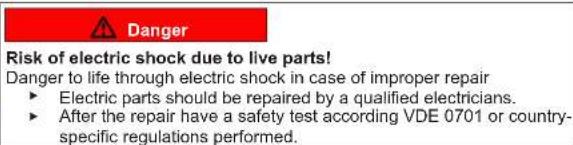

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden! Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint. Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelingen uitvoeren.

Gevaar voor letsel aan scherpe randen!

Draag veiligheidshandschoenen.

Beknellsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

Draag veiligheidsschoenen. - Beveilig zware componenten tegen vallen. Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)! Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Torr T20 schroe- vendraier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Torr T15 schroe- vendraier	Lengte 80 mm
Sleufschroeven- draier	Kop 10 mm x 1,6 mm x 200 mm
Naaldtang [00340871]	Lengte: 200 mm,recht

Het apparaat wordt van de stroomvoorziening afgehaald. Het apparaat is vrij toegankelijk.

4.1.1 Werkblad verwijderen

1. Verwijder de twee schroeven aan de achterkant (1) (optioneel).
2. Druk beide vergrendelingen onder het werkblad omhoog (2).

1. Licht het werkblad van voren op (3).
2. Duw het werkblad naar achteren (4).
3. Verwijder het werkblad.

4.1.2 Werkblad monteren

1. Vergrendel de achterkant van het werkblad in de geleidingen met behulp van de opsluitkragen (1).

1. Duw het werkblad maar voren (2).
2. Druk de voorkant van het werkblad naar beneden tot beide vergrendelingen hoorbaar op hun plaats vastklikken (3).
3. Draai de twee schroeven er weer in (4) (optioneel).

Reparatie

4.2 Korfsystemen installeren

Voorwaarde: De betreffende korf is uit het apparaat verwijderd.

4.2.1 Een geleider voor het 86 cm model installeren

Speciale hulpmiddelen:

Geleider [00614935] Kopjeshouder [00618565]

1. Steek de geleider diagonaal op de voorkant van de korf.
2. Centreer de geleider en klik hem op zijn plaats vast.

4.2.2 Kopjeshouder installeren

Speciale hulpmiddelen:

Geleider [00614935] Kopjeshouder [00618565]

Voor het wassen van kopjes kan de kopjeshouder omhoog worden geklapt. De extra hoek vermindert de verzameling van water op de bodem van kopjes. Bij hoge glazen adviseren we de kopjeshouder neergeklapt te laten. Als bovenste korven een optioneel kunststof inlegstuk hebben, moet deze eerst worden verwijderd.

1. Verwijder het kunststof inzetstuk.

1. Klik de kopjeshouder op zijn plaats.

1. Klap de houder omhoog.

Reparatie

1. Plaats de te wassen items.

4.2.3 Steamerinzet monteren

Speciale hulpmiddelen:

Geleider [00614935] Kopjeshouder [00618565]

Klem de steamerinzet met de eindhoven vast onder het korfsysteem.

Reparatie

4.3 varioDrawer verrangen

4.3.1 varioDrawer verwijderen

1. Buig de handgreepkleppen aan binnen.

1. Verwijder handgreep maar boven toe.
2. Duw de kunststof zij-inzetstukken maar buiten en duw ze omhoog uit het frame.

Reparatie

1. Buig de geleiders voorzichtig naar buiten.

1. Trek de opklapbare punten uit de geleiders.
2. Druk het metalen frame van voren UIT de houders.

1. Duw metalen frame van achteren uit de geleider.

4.3.2 varioDrawer monteren

Monteer in omgekeerde volgorde.

Reparatie

4.4 Sproeiarmen verrangen

4.4.1 Sproeiarm verwijderen

1. Schroef de bovenste sproeiarm (1) los en trek hem naar beneden om hem te verwijderen (2).

1. Verwijder de onderste sproeiarm door hem omlaag te trekken.

4.4.2 Sproeiarm monteren

1. Plaats de onderste sproeiarm. De sproeiarm klikt op zijn plaats vast.
2. Plaats de bovenste sproeiarm en draai hem stevig op zijn plaats vast.

Reparatie

4.5 Filters verrangen

4.5.1 Filter verwijderen

1. Draai het grove filter linksom (1) en verwijder het filtersysteem (2).

Controleer of er geen vreemde voorwerpen in de afvoer vallen.

1. Verwijder het microfilter door het omlaag te trekken.

4.5.2 Filters monteren

1. Zet het filtersysteem in elkaar. Zorg dat de vergrendelingen aan het grove filter op hun plaats vastklikken.
2. Plaats het filtersysteem in het apparaat en draai het grove filter rechtsom. Zorg ervoor dat de pijlmarkeringen op elkaar aansluiten.

Reparatie

4.6 Bakplaatsproeikop monteren

1. Verwijder de bovenste korf.
2. Steek de bakplaatsproeikop in de houder (1) en draai naar rechts (2).

De bakplaatsproeikop klikt op zijn plaats vast.

Reparatie

4.7 Netsnoer verrangen

Voorwaarde:

Het apparaat moet van de stroomvoorziening worden afgehaald. Het apparaat moet van de watervoorziening worden afgehaald. Het apparaat is vrij toegankelijk.

4.7.1 Stekker van netsnoer eruit halen

Beweeg de stekker van het netsnoer voorzichtig op en neer en trek hem uit het stopcontact.

4.7.2 Stekker van het netsnoer erin steken

LET OP!

Oververhitting van de netverbinding!

Brandgevaar

Steek de stekker van het netsnoer er stevig in tot hij vastklikt.

• Steek de stekker van het netsnoer in het stopcontact tot de stekker hoorbaar op zijn plaats vastklikt.

Reparatie

4.8 Vaatwasmiddelklepje verrangen

Er kan een kleine schroevendraaier worden gebruikt om het los te wrikken.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Deur is geopend. Vaatwasmiddelklepje is geopend.

4.8.1 Vaatwasmiddelklepje verwijderen

1. Schuif het vaatwasmiddelklepje 5 mm naar binnen.
2. Wip het vaatwasmiddelklepje aan de onderkant uit de geleiderails en haal het vaatwasmiddelklepje aan de bovenkant uit de geleiderails.
3. Verwijder de veer.

4.8.2 Veer plaatsen

1. Steek het lange uiteinde van de veer in het montagegat van de dispenser (1).

1. Steek het korte uiteinde van de veer in het montagegat van het vaatwasmiddelklepje (2). 3. Druk het klepje in de dispenser (3).

4.8.3 Vaatwasmiddelklepje monteren

1. Steek het vaatwasmiddelklepje 5 mm voor de volledig geopende positie aan een kant in de geleiderails. Druk de andere kant met weinig kracht in de geleiderails.
2. Controleer de werking van het vaatwasmiddelklepje.

Reparatie

4.9 Afvoerpompdeksel verrangen

Voorwaarde:

Korf is verwijderd. Filters zijn verwijderd.→178

4.9.1 Afvoerpompdeksel verwijderen

1. Haal al het water eruit.

Gebruik zo nodig een spons.

1. Wip het pompdeksel eraf met behulp van een lepel en pak het beet bij het dwarsstuk.

1. Licht het pompdeksel in een hoek maar binnen en verwijder het.

4.9.2 Afvoerpompdeksel monteren

Steek het pompdeksel erin (1) en druk het omlaag (2).

Het pompdeksel klikt op zijn plaats vast.

Reparatie

4.10 Zijpaneel verwangen

Voorwaarde:

Haal het apparaat van de stroomvoorziening af. Haal het apparaat van de watervoorziening af. Het apparaat is vrij toegankelijk. Vrijstaande apparaten: werkblad is verwijderd.→172

4.10.1 Zijpaneel verwijderen

1. Verwijder de schroeven uit het zijpaneel (1).

Afb. 1: Volledig geïntegreerd

1. Kantel het zijpaneel bovenaan een stukje naar buiten (2).
2. Beweeg het zijpaneel omlaag en trek het uit de onderbak (3).

Reparatie

4.10.2 Zijpaneel monteren

1. Steek het zijpaneel in de onderbak (1).

Afb. 2: Volledig geïntegreerd

1. Druk het zijpaneel tegen het apparaat (2). 3. Zet het zijpaneel vast met schroeven (3).

Haal het apparaat van de stroomvoorziening af. Haal het apparaat van de watervoorziening af.

4.11.1 Buitendeur verwijderen

Verwijder alleen de schroeven die in de volgende stappen worden beschreven.

1. Open de deur.
2. Verwijder vier schroeven.

3.

Houd de deur tegen door hem aan een kant vast te pakken.

Verwijder de twee schroeven.

Reparatie

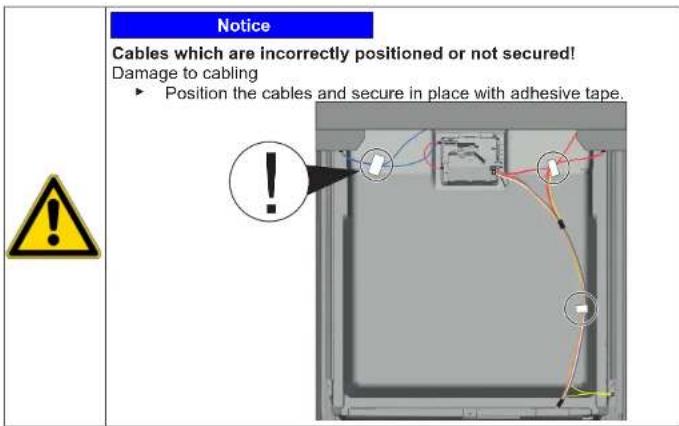

4.11.2 Buitendeur monteren

Voorwaarde:

Isolatiedeken is correct geplaatst en van binnen aan de buitendeur bevestigd. Scharnieren worden in de buitendeur geplaatst. 1. Sluit de binnendeur zonder hem te laten vergrendelen.

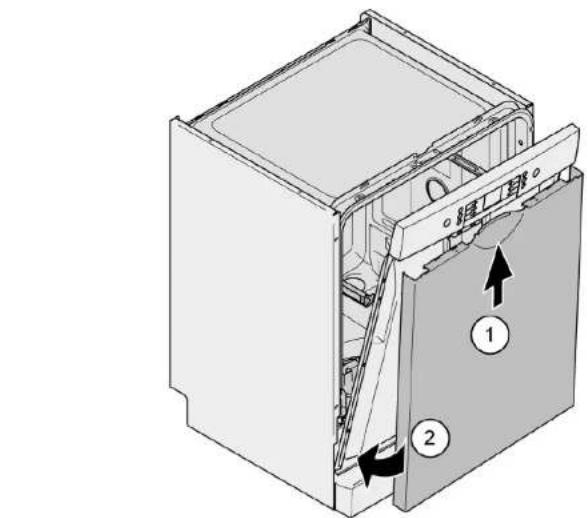

1. Druk de buitendeur tegen de binnendeur en houd hem vast (2).

4.

Houd de deur tegen door hem aan een kant vast te pakken.

Reparatie

Open de deur en zet hem vast met twee schroeven (4 x 11 mm metalen schroeven).

1. Zet de buitendeur vast met vier schroeven (4 x 11 mm metalen schroeven).

Als een bedieningsmodule defect is, moet het gehele bedieningspaneel worden vervangen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Buitendeur is verwijderd (geïntegreerd/volledig geïntegreerd).

4.12.1 Bedieningspaneel verwijderen

1. Haal de elektrische verbindingen los van het bedieningspaneel en de sensor voor te weinig glansspoelmiddel (1, 2).

1. Haal de aarddraad (3) los (optioneel).
2. Open de deur van het apparaat.
3. Zet het bedieningspaneel vast om te voorkomen dat hij valt (houd het op zijn plaats).
4. Verwijder de zes schroeven.

1. Verwijder het bedieningspaneel.

4.12.2 Bedieningspaneel monteren

Gebruik schroeven van 4 × 16 mm.

Monteer in omgekeerde volgorde.

Reparatie

4.13 Deurveren bevestigen

1. Verwijder afdekking van snoergeleider.

2.1. Open de deur een stukje (1).

1. Zet vast in de sleuf van de onderbak (2).
2. Doe de deur langzaam dicht (3).

Het snoersysteem wordt automatisch vastgezet aan het deurscharnier.

Reparatie

3.1. Doe de deur een stukje dicht (4).

1. Verplaats de sleuf waarachter het deurscharnier zit en haal het deurscharnier los (5). 3. Open de deur.

1. Herhaal het proces aan de andere kant van het apparaat.

De voetjes zijn identiek en uitwisselbaar.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Buitendeur is verwijderd (geïntegreerd/volledig geïntegreerd).

4.14.1 Plint verwijderen

1

Verkeerde verwijdering. Als de plint aan de zijkant wordt losgehaald en verwijderd, kunnen de twee beugels afbreken. Als maar één beugel is beschadigd, kan de zijkant worden vervangen op voorwaarde dat de beugels identiek zijn. Geadviseerd wordt om van voren aan de zijkant iets onder het apparaat te plaatsen om de belasting op het teenpaneel met de voetjes op te vangen.

1. Steek met een schroevendraaier in de geleiders (1) en haal de vergrendeling los door omlaag te duwen.

1. Haal het paneel eraf.
2. Verwijder de voetjes aan de voorkant (1).

4.14.2 Plint monteren

1. Steek de voetjes erin.
2. Breng de plint van boven aan (1) en duw het naar beneden tot het hoorbaar op zijn plaats vastklikt (2).

Reparatie

4.15 Sokkelplaat vervangen

De sokkelplaat bevindt zich in het onderste deel aan de voorkant.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Meubelfront (optioneel) is verwijderd. Buitendeur is verwijderd. Buitendeur is verwijderd (geïntegreerd/volledig geïntegreerd). Plint is verwijderd (optioneel). → 191

4.15.1 Sokkelplaat verwijderen

1. Verwijder de twee schroeven (1).

1. Maak de vergrendelingselementen (2) los.
2. Kantel de sokkelplaat voorzichtig aan de voorkant (1).

Afhankelijk van de modelserie kan de stekker voor EmotionLight nog aan de sokkel vastzitten.

Ontgrendel de stekker aan het vergrendelingsstuk en trek hem naar achteren (optioneel) (2).

4.15.2 Sokkelplaat monteren

Monteer de sokkelplaat in omgekeerde volgorde.

Reparatie

4.16 Overloopleiding vervangen

De overloopleiding bevindt zich in het onderste deel aan de voorkant van het apparaat.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Meubelfront is verwijderd (optioneel). Buitendeur is verwijderd. Plint is verwijderd (optioneel). → 191 Sokkelplaat is verwijderd. → 192

4.16.1 Overloopkanaal verwijderen

Restwater

• Wanneer de afvoerslang wordt verwijderd, kan er restwater uitlopen. Vang het water op of verwijder het uit de onderbak met een zuigspuit.
• Licht het vergrendelingsmechanisme bovenaan eruit (1, 2).

1. Maak het vergrendelingselement bovenaan los.

3.1. Steek de schroevendraaier onder de metalen klem (1).

1. Haal de metalen clip voorzichtig los (2).

Reparatie

1. Haal de overloopleiding eraf.

4.16.2 Overloopleiding monteren

Waterschade als gevolg van verkeerde montage van de overloopleiding! Steek de overloopleiding onderaan in de geleider van de onderbak. Klik de overloopleiding bovenaan goed op zijn plaats vast.

1. Plaats overloopleiding (1).
2. Schuif overloopleiding in de afdichting (2).
3. Druk overloopleiding in de afdichtingsgeleiding (3).
4. Steek overloopleiding er krachtig in (4).
5. Klem overloopleiding vast (5).

Reparatie

1. Controller montage links en rechts. 3. Controller op goed vastzitten.

1. Klem de metalen clip aan de linker- en rechterkant vast.

Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald.

4.17.1 Binnendeur verwijderen

1. Verwijder schroeven (1).
2. Verwijder binnendeur maar boven toe (2).

1. Zet deurscharnier vast met schroeven.
2. Plaats binnendeur aan het deurscharnier.
3. Zet binnendeur vast met schroeven.

4.17.2 Binnendeur monteren

1. Klap de deurafdichting naar voren.
2. Schuif de binnendeur achter de deurafdichting.
3. Sluit de binnendeur.
4. Klap de deurafdichting omhoog. Zijstukken wijzen omhoog. 5. Beweeg deurscharnier omhoog.

Reparatie

4.18 Deurscharnier vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Het apparaat is vrij toegankelijk. Zijpaneel is verwijderd. 183 Buitendeur is verwijderd. Binnendeur is verwijderd. Bedieningspaneel is verwijderd. 188 Deurveren zijn bevestigd. 189 Plint is verwijderd. → 191 Sokkelplaat is verwijderd. → 192 Overloopkanaal is verwijderd. → 193

4.18.1 Deurscharnier verwijderen

1. Maak de vergrendelingshaak los met een schroevendraaier (1).
2. Trek het deurscharnier naar voren (2).

1. Haal de aardaansluiting aan het deurscharnier los.

4.18.2 Deurscharnier monteren

Reparatie

1. Plaats het scharnier op het apparaat (1).
2. Schuif het scharnier omlaag (2) totdat het vastklikt aan het apparaat.

2.

Een ontbrekende aardverbinding kan leiden tot netspanning op de deur.

Breng een aardverbinding tot stand.

Apparaat worden van de stroomvoorziening afgehaald. Apparaat worden van de watervoorziening afgehaald. Buitendeur is verwijderd. Sokkelplaat is verwijderd. → 192 Plint is verwijderd (optioneel). → 191 Deurveren zich verwijderd. Bedieningspaneel is verwijderd. Kabelboomhouder rechts onderaan is verwijderd.

4.19.1 De deurafdichting verwijderen

1. Verwijder de twee bevestigingsklemmen aan de onderste deurafdichting (1, 2).

1. Haal het overloopkanaal los.

1. Haal de overloopgoot eraf.

Reparatie

1. Haal de onderste deurafdichting van de binnendeur af.

4.19.2 De deurafdichting monteren

1. Bevestig de afdichtingskappen links en rechts aan de afdichtingsrail met de deurafdichting.

1. Steek de deurafdichting met de afdichtingsklep in de binnendeur.
2. Zet de deurafdichting vast met twee bevestigingsklemmen.

Reparatie

4.20 (Bovenste) deurafdichting verrangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald.

4.20.1 Deurafdichting verwijderen

Verwijder de onderste deurafdichting uit het binnenframe.

4.20.2 Deurafdichting monteren

De deurafdichting moet voor montage op juiste lengte worden gesneden. Dat is 1750 mm voor apparaten van 81 cm in hoogte en 1850 mm voor apparaten van 86 cm in hoogte.

1. Maak een passende deurafdichting gereed.
2. Zorg voor een correcte montagepositie van het afdichtingsprofiel.

1. De witte stip moet gelijk staan met de afdichtingsstrook.

De afdichting mag niet golvend of uitgerekt in de hoeken zitten. De afdichting wordt diagonaal aan de uiteinden afgesneden en loopt van voren taps toe naar de bodem van het reservoir.

Positioneer het uiteinde van de afdichting recht aan de voorkant onder de binnendeur. De afdichting moet tegen de zijkant van het reservoir aan liggen.

Correct gemonteerde deurafdichting:

Reparatie

4.21 EmotionLight vervangen

Het EmotionLight bevindt zich bovenaan aan de buitenvoorkant van het spoelreservoir.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Het apparaat is vrij toegankelijk. Werkblad is verwijderd (optioneel). Het rechter zijpaneel is verwijderd (optioneel). → 183

4.21.1 EmotionLight verwijderen

1. Haal de vergrendelingshaak aan de achterkant los (1).

1. Verwijder de houder naar boven toe (2).
2. Trek de stekker uit de connector (rechtsonder aan de voorkant van het apparaat).
3. Haal de elektrische aansluiting los van de stroommodule.

1. Verwijder EmotionLight uit het apparaat.

4.21.2 EmotionLight monteren

1. Steek de houder in het frame van het spoelreservoir (1).

Reparatie

1. Koppel de vergrendelingshaak vast (2).

3.

LET OP

Verkeerde montage!

Schade aan de kabel in de buurt van het deurscharnier.

Leg de kabel in de buurt van het deurscharnier (tussen het plaatscharnier en het spoelreservoir) zodanig dat hij niet door bewegende delen kan worden beschadigd.

Leg de kabel rechts onderaan.

Reparatie

Afb. 3: Platte kabel

1. Steek de stekker in het stopcontact.

Vervang de TimeLight alleen als een compleet onderdeel. De TimeLight-module wordt aan de achterkant van de sokkelplaat bevestigd.

Voorwaarde:

Het apparaat wordt van de stroomvoorziening afgehaald. Het apparaat wordt van de watervoorziening afgehaald. Het teenpaneel is verwijderd. De sokkelplaat is verwijderd en omgedraaid. → 192

4.22.1 TimeLight verwijderen

1. Buig de vergrendelingselementen (1) voorzichtig naar buiten.

1. Trek de TimeLight-module omhoog uit de geleiding (2).

4.22.2 TimeLight monteren

1. Buig de vergrendelingselementen (1) weer terug.

1. Duw de TimeLight-module in de geleiding (2).
2. Verbind de elektrische aansluiting.

Reparatie

4.23 Zijverlichting vervangen

Voorwaarde:

Het apparaat wordt van de stroomvoorziening afgehaald. Het apparaat wordt van de watervoorziening afgehaald. De buitendeur wordt gedemonteerd. Het bedieningspaneel is verwijderd.

4.23.1 Zijverlichting verwijderen

1. Haal de vergrendeling los (1).
2. Haal de elektrische aansluiting los van de bedieningsmodule (2).

2.1. Haal de vergrendelingshaak aan de achterkant los (1). 2. Verwijder LED-module (2).

Reparatie

3.1. Haal de vergrendelingshaak los (1).

1. Licht de printplaat met houder omhoog en verwijder hem uit het frame van de bedieningsmodule (2).

4.23.2 Zijverlichting monteren

1. Steek de printplaat met houder op het frame van de bedieningsmodule.

1. Laat hem met een klikgeluid vergrendelen.

1. Monteer de LED-module en laat het met een klikgeluid vergrendelen.

1. Verbind de kabel met de bedieningsmodule.

Reparatiehints - Vaatwasser

1.1 Belangrijke informatie 210

1.1.1 Doel 210 1.2 Verklaring van symbolen 210 1.2.1 Gevarenniveaus 210 1.2.2 Gevarensymbolen 210 1.2.3 Structuur van de waarschuwingen 211 1.2.4 Algemene symbolen 211

Veiligheid 212

4.11.1 Buitendeur verwijderen 227 4.11.2 Buitendeur installeren 227

4.13 Deurscharnieren vastzetten 230

4.14 Plint vervangen 232

4.14.1 Plint verwijderen 232 4.14.2 Plint installeren 232

4.15 Basiscontactdoosplaat vervangen 233

4.15.1 Basiscontactdoosplaat verwijderen 233 4.15.2 Basiscontactdoosplaat installeren 233

4.16 Overloopbuis vervangen 234

4.16.1 Overloopkanaal verwijderen 234 4.16.2 Overloopbuis installeren 235

4.17 Binnendeur vervangen 237

4.17.1 Binnendeur verwijderen 237 4.17.2 Binnendeur installeren 237

4.18 Deurscharnier vervangen 238

4.18.1 Deurscharnier verwijderen 238 4.18.2 Deurscharnier installeren 238

4.11.1 Buitendeur verwijderen

4.11.2 Buitendeur installeren

Reparatie

Vereisten:

4.13 Deurveren repareren

4.18.1 Deurscharnier verwijderen

4.18.2 Deurscharnier installeren

Reparatie
