Mark	Bosch
Mudel	SMV6ZCX19E
Toote tüüp	Täielikult integreeritav nõudepesumasin
Mõõdud (K x L x S)	81,5 cm x 59,8 cm x 55,0 cm (reguleeritav kõrgus)
Netokaal	Umbes 50 kg
Elektrivarustus	230 V, 10 A, 50 Hz
Mahutavus (söögiriistad)	13 standardset söögiriistade komplekti
Pisuprogrammid	Öko 50°C, Automaatne, Intensiivne 70°C, Kiir 65°C, Vaikne puhastus 50°C, Eelpesu
Lisafunktsioonid	Intensiivne tsoon, EmotionLight valgustus, TimeLight, Nurgavalgustusriba, Vario sahtel
Ohutus	Laste turvalisus, Ülevoolukaitse, Klaasi turvalisus, Ukse lukustus
Hooldus ja puhastus	Filtrite puhastamine, pritsimisharjad, ukse tihend, lubjarohke tuvastus
Varuosad ja remonditavus	Tööpind, korv, Vario sahtel, pritsimisharu, filtrid, toitejuhe, pesuvahendi kaas, reoveepump, külgseina, uks, juhtpaneel, uksevedrud, soklipaneel, alusplekk, ülevoolutoru, siseuks, hing, ukse tihend, EmotionLight, TimeLight, Gap illumination
Seaded	Vee karedus, loputusvahendi kogus, kuivatamise intensiivsus
Sertifikaadid	Vastavus ökoprojekteerimise standarditele (2021), VDE 0701

Korduma kippuvad küsimused - SMV6ZCX19E BOSCH

Kuidas Bosch SMV6ZCX19E nõudepesumasinat lähtestada?

Lähtestamiseks vajutage nuppu Sees/Väljas umbes 3 sekundit, kuni tsükli lõpu indikaator kustub. Sulgege uks ja käivitage programm uuesti.

Millised on levinud veakoodid?

Kood E15 näitab veelekke kaitsealusel. Kontrollige voolikuid ja tihendeid. Kood E09 tähendab kütteprobleemi. Kõigi koodide tähenduse osas vaadake täielikku kasutusjuhendit.

Kuidas puhastada nõudepesumasina filtreid?

Pöörake jämefilter vastupäeva ja eemaldage filtreerimissüsteem. Puhastage peenfiltrit voolava vee all harja abil. Pange uuesti kokku, joondades nooled, ja pöörake päripäeva, kuni see klõpsatusega kinnitub.

Nõudepesumasin ei käivitu, mida teha?

Kontrollige, et uks on korralikult suletud ja lukustus töötab. Veenduge, et vesi on avatud ja toitepistik on voolu all. Kui probleem püsib, võtke ühendust klienditeenindusega.

Kuidas reguleerida vee karedust?

Lülitage seade sisse, seejärel vajutage nuppu vee karedus (sageli tähistatud tilga sümboliga). Valige oma piirkonnale vastav karedusvahemik (testige testribaga). Kinnitage, vajutades Käivita.

Mis on selle seadme mahutavus?

Bosch SMV6ZCX19E mahutab kuni 13 standardset söögiriistade komplekti, reguleeritava ülemise korvi ja Vario sahtliga väikeste esemete jaoks.

Kuidas vahetada ülemist pritsimisharu?

Keerake ülemine pritsimisharu lahti (Torx T20 kruvikeerajaga) ja tõmmake allapoole, et eemaldada. Sisestage uus haru ja keerake käsitsi kinni. Kontrollige, et see pöörleb vabalt.

Soola indikaatortuli põleb, mida teha?

Täitke regeneratiivsoola mahuti, mis asub alumise korvi all, pärast korgi lahti keeramist. Kasutage lehtrit, et vältida ülevoolamist. Pühkige üleliigne ja keerake kork uuesti kinni.

Kuidas parandada nõude kuivatamist?

Kasutage loputusvahendit ja reguleerige kogust vastavalt juhendile. Valige programm Intensiivne või lülitage sisse funktsioon Extra kuiv, kui saadaval. Jätke tsükli lõpus uks praokile.

Kust osta varuosi?

Saate tellida originaalvaruosi veebilehelt Bosch Home & Garden või volitatud edasimüüjatelt. Vaadake remondijuhendis märgitud osade numbreid (nt: [00614935] tabeltjuhendi jaoks).

KASUTUSJUHEND SMV6ZCX19E BOSCH

4.1 Tööpinna vahetamine 255

4.1.1 Tööpinna eemaldamine 255 4.1.2 Tööpinna paigaldamine 255

4.2 Korvisüsteemi paigaldamine 256

4.2.1 Tabletisahltli paigaldamine 86 cm mudelile 256 4.2.2 Tassitoe klambri paigaldamine 256 4.2.3 Auruti vahetüki paigaldamine 257

4.3 Sahtli varioDrawer vahetamine 258

4.3.1 Sahtli varioDrawer eemaldamine 258 4.3.2 Sahtli varioDrawer paigaldamine 259

4.4 Pihustite vahetamine 260

4.4.1 Pihustite eemaldamine 260 4.4.2 Pihusti paigaldamine 260

4.5 Filtrite vahetamine 261

4.5.1 Filtrite eemaldamine 261 4.5.2 Filtrite paigaldamine 261

4.6 Küpsetusresti pihustipea paigaldamine 262

4.7 Toitejuhtme vahetamine 263

4.7.1 Toitejuhtme lahtiühendamine 263 4.7.2 Toitejuhtme ühendamine 263

4.8 Pesuaine sahtli katte vahetamine 264

4.8.1 Pesuaine sahtli katte eemaldamine 264

4.8.2 Vedru paigaldamine 264 4.8.3 Pesuaine sahtli katte paigaldamine 264

4.9 Reoveepumba katte vahetamine 265

4.9.1 Reoveepumba katte eemaldamine 265 4.9.2 Reoveepumba katte paigaldamine 265

4.10 Kuljepaneeli vahetamine 266

4.10.1 Kuljepaneeli eemaldamine 266 4.10.2 Kuljepaneeli paigaldamine 267

4.11 Valimise ukse vahetamine 268

4.11.1 Valimise ukse eemaldamine 268 4.11.2 Valimise ukse paigaldamine 268

4.12 Juhtpaneeli vahetamine 270

4.12.1 Juhtpaneeli eemaldamine 270 4.12.2 Juhtpaneeli paigaldamine 270

4.13 Uksevedrude kinnitamine 271

4.14 Aluspaneeli vahetamine 273

4.14.1 Aluspaneeli eemaldamine 273 4.14.2 Aluspaneeli paigaldamine 273

4.15 Sokliplaadi vahetamine 274

4.15.1 Sokliplaadi eemaldamine 274 4.15.2 Sokliplaadi paigaldamine 274

4.16 Ulevoolutoru vahetamine 275

4.16.1 Ülevoolukanali eemaldamine 275 4.16.2 Ülevoolutoru paigaldamine 276

4.17 Sisemise ukse vahetamine 278

4.17.1 Sisemise ukse eemaldamine 278 4.17.2 Sisemise ukse paigaldamine 278

4.18 Uksehinge vahetamine 279

4.18.1 Uksehinge eemaldamine 279 4.18.2 Uksehinge paigaldamine 279

4.19 Uksetihendi (alumine) vahetamine 281

4.19.1 Uksetihendi eemaldamine 281 4.19.2 Uksetihendi paigaldamine 282

4.20 Uksetihendi (ülemine) vahetamine 283

4.20.1 Uksetihendi eemaldamine 283 4.20.2 Uksetihendi paigaldamine 283

Remonditeave - Nõudepesumasin

4.21 Tule EmotionLight vahetamine 284

4.21.1 Tule EmotionLight eemaldamine 284 4.21.2 Tule EmotionLight paigaldamine 284

4.22 Tule TimeLight vahetamine 287

4.22.1 Tule TimeLight eemaldamine 287 4.22.2 Tule TimeLight paigaldamine 287

4.23 Süvendivalgustuse Gap Illumination vahetamine 288

4.23.1 Suvendivalgustuse Gap Illumination eemaldamine 288 4.23.2 Suvendivalgustuse Gap Illumination paigaldamine 289

Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutusseadmed

Ohutusseadmed koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud välimus ja standardiseeritud struktuur.

Alljärgnevas näites on näidatud hoiatus, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meede ohu vältimiseks.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graφifik)
2	Lihtsa nōuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld.&symbol Tähendus
	Vajalike tõoriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui...,siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava tekstli/akna tunnus(seadme	ek- raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Kõik kodumasinad

Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki! Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 võrriklijke mäusteule.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitlusele! Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! - Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlnte.

Määramine Üksikasjad Kujutised
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764]	100 mm. splindiga pollidele
Tähtotsikuga T15 kruvikeeraja	Pikkus 80 mm
Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm
Peeneolsised tan- gid [00340871]	Pikkus: 200 mm, sirge

4.1 Tööpinna vahetamine

Noe:

Seade on toitest lahutatud. Seadmele pääseb vabalt ligi.

4.1.1 Tööpinna eemaldamine

1. Eemaldage tagaküljelt kaks kruvi (1; valikuline).
2. Suruge mõlemat kangi tööpinna all ülespoole (2).

1. Tõstke veidi tööpinna esiosa (3).
2. Lükake tööpinda eemale, tagaosa poole (4).
3. Eemaldage tööpind.

4.1.2 Tööpinna paigaldamine

1. Lukustage tööpinna tagakülg juhikutesse, kasutades lukustusrongaid (1).

1. Lükake tööpinda ettepoole (2).
2. Vajutage tööpinna esikülg alla, kuni mõlemad kangid kuuldavalt paika klõpsavad (3).
3. Kruvige kaks kruvi uuesti paika (4; valikuline).

Remont

4.2 Korvisüsteemi paigaldamine

Vastav korv on seadmest eemaldatud.

4.2.1 Tabletisahtli paigaldamine 86 cm mudelile Eritööriistad:

Kinnitage tabletisahtel diagonaalselt korvi esiosa külge. Pange tabletisahtel keskele ja klõpsake see paigale.

4.2.2 Tassitoe klambri paigaldamine Eritööriistad:

Tabletisahtli juhik [00614935] Tassitoe klamber [00618565]

Tasside pesemisel saab tassitoe klambri üles keerata. Tekkiv lisanurk hoiab ära vee kogunemise tasside põhja. Kõrgete klaaside pesemisel soovitame jätta tassitoe klambri alla lükatud asendisse. Kui ülemistel korvidel on valikuline plastist vahetükk, tuleb see kõigepealt eemaldada.

1. Eemaldage plastist vahetükk.

1. Klõpsake tassitoe klamber paika.

Keerake klamber üles.

Remont

1. Pange pestavad esemed paika.

4.2.3 Auruti vahetüki paigaldamine

Eritööriistad:

Tabletisahtli juhik [00614935]

Tassitoe klamber [00618565]

Kinnitage auruti vahetuknii, et otad jaksid korvisusteemi alla.

Remont

4.3 Sahtli varioDrawer vahetamine

1. Painutage käepideme lapatseid sissepoole.

4.3.1 Sahtli varioDrawer eemaldamine

1. Eemaldage käepide ülessuunas
2. Vajutage plastist kuljetukid valjapoole ja üles raamist valja.

Remont

1. Painutage juhikuid ettevaatlikult väjapoole.

1. Tommake lahtikaiiv rest sakkidest valja.
2. Suruge metallraam esiosas hoidikutest valja.

1. Suruge metallraam juhikust välja.

4.3.2 Sahtli varioDrawer paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Pihustite vahetamine

4.4.1 Pihustite eemaldamine

1. Kruvige ülemine pihusti lahti (1) ja eemaldamiseks tõmmake seda alla (2).

1. Eemaldamiseks tõmmake alumist pihustit alla.

4.4.2 Pihusti paigaldamine

1. Paigaldage alumine pihusti. Pihusti läheb klopsuga
2. Paigaldage ülemine pihusti ja kruvige see kindlalt paika.

Remont

4.5 Filtrite vahetamine

4.5.1 Filtri eemaldamine

1. Keerake jämefiltrit vastupäeva (1) ja eemaldage filtrisüsteem (2).

Veenduge, et kogumisnõusse ei kukuks võõrkehasid.

1. Mikrofiltri eemaldamiseks tõmmake see alla.

4.5.2 Filtrite paigaldamine

1. Paigaldage filtrisüsteem uuesti. Veenduge, et jämefiltri lukustuskonksud klõpsaksid paika.
2. Pange filtrisüsteem seadmesse ja keerake jämefiltrit päripäeva. Veenduge, et noolekesed kattuksid.

Remont

4.6 Küpsetusresti pihustipea paigaldamine

1. Eemaldage ülemine korv.
2. Pange küpsetusresti pihustipea hoidikusse (1) ja keerake paremale (2).

Küpsetusresti pihustipea klõpsab paigale.

Remont

4.7 Toitejuhtme vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi.

4.7.1 Toitejuhtme lahtiühendamine

• Liigutage toitejuhtme pistikut ettevaatlikult üles-alla ja tõmmake see pistikupesast välja.

4.7.2 Toitejuhtme ühendamine

TÄHELEPANU!

Elektrühenduse ülekuumenemine!

Tuleoht

Lükake toitejuhe kindlalt paika, kuni kuulete klõpsu.

Pange toitejuhtme pistik pistikupesasse; kui see on paigas, kuulete klõpsu.

Remont

4.8 Pesuaine sahtli katte vahetamine

Kangina võib kasutada väikest kruvikeerajat.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Uks on avatud. Pesuaine sahtli kate on avatud.

4.8.1 Pesuaine sahtli katte eemaldamine

1. Libistage pesuaine sahtli kate 5 mm sisse.
2. Tõstke pesuaine sahtli kate juhikutest välja, esmalt alumine osa, seejärel ülemine osa.
3. Eemaldage vedru.

4.8.2 Vedru paigaldamine

1. Paigaldage vedru pikk ots jaoturi paigaldusavasse (1).

1. Paigaldage vedru lühike ots pesuaine sahtli katte paigaldusavasse (2).
2. Lükake kate jaoturisse (3).

4.8.3 Pesuaine sahtli katte paigaldamine

1. Pange pesuaine sahtli kate juhikutesse ühel pool nii, et see jääks 5 mm kaugusele täiesti avatud asendist. Suruge vastaspool õrnalt juhikutesse.
2. Kontrollige, kas pesuaine sahtli kate toimib.

Remont

4.9 Reoveepumba katte vahetamine

Märkus:

Korv on eemaldatud. Filtrid on eemaldatud. → 261

4.9.1 Reoveepumba katte eemaldamine

1. Eemaldage vesi.

Vajaduse korral kasutage käsna.

1. Kangutage pumba kaas lusikaga lahti ja võtke kinni keskosast.

1. Tõstke pumba kaas nurga all sissepoole ja eemaldage.

4.9.2 Reoveepumba katte paigaldamine

Paigaldage pumba kaas (1) ja suruge see alla (2).

Pumba kaas läheb klõpsuga paika.

Remont

4.10 Küljepaneeli vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Eraldi asetsevad seadmed: tööpind on eemaldatud. → 255

4.10.1 Küljepaneeli eemaldamine

1. Eemaldage küljepaneelilt kruvid (1).

Joonis 1: Täisintegreeritavad

1. Kallutage küljepaneeli ülaosast veidi väljapoole (2).
2. Laske küljepaneel alla ja tõmmake see alusest välja (3).

Remont

4.10.2 Küljepaneeli paigaldamine

1. Paigaldage küljepaneel alusrenni (1).

Joonis 2: Täisintegreeritavad

1. Vajutage küljepaneel seadme peale (2).
2. Kinnitage küljepaneel ekrudiigiga (3).

Remont

4.11 Välisukse vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.11.1 Välisukse eemaldamine

Eemaldage kruvid, mida kirjeldatakse järgmistes sammudes.

1. Avage uks.
2. Eemaldage neli kruvi.

3.

Hoidke ust ühelt poolt kinni.

Eemaldage kaks kruvi.

4.11.2 Valimise ukse paigaldamine

Remont

Nõue:

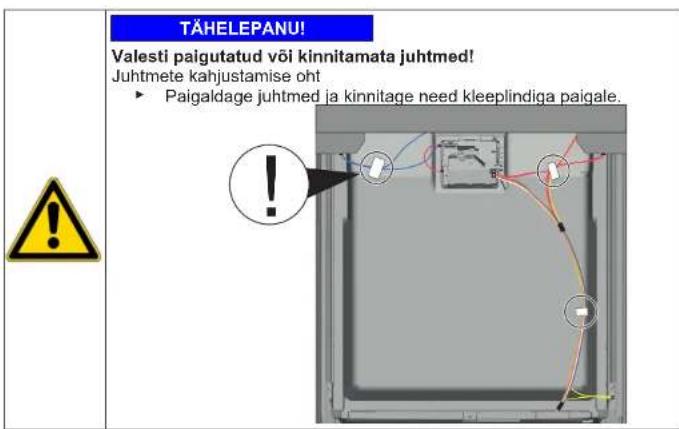

Isoleermaterjal on õigesti paigaldatud ja kinnitatud valimise ukse siseküljele. Hinged on pandud valimise ukse sisse. 1. Sulgege sisemine uks, kuid ärge lukustage seda kinni. 2. Lükake valimise uks üle juhtpaneeli alla (1).

1. Lükake valimise uks sisemise ukse vastu ja hoidke paigal (2).

4.

Hoidke ust ühelt poolt kinni.

Avage uks ja kinnitage see kahe kruviga (4×11 mm metallkruvid).

1. Kinnitage valimise uks nelja kruviga (4×11 mm metallkruvid).

Remont

4.12 Juhtpaneeli vahetamine

Kui töömoodul ei tööta, tuleb välja vahetada kogu juhtpaneel.

Nõue:

Seade on toitest lahutatud. Seade on veetuhendusest lahutatud. Välimine uks on eemaldatud. Välmine uks on eemaldatud (läisintegreeritav/integreeritav).

4.12.1 Juhtpaneeli eemaldamine

1. Ühendage lahti juhtpaneeli ja alumise loputustarviku elektriühendused (1, 2).

1. Ühendage lahti maanduskaabel (3; valikuline).
2. Avage seadme uks.
3. Hoidke juhtpaneelist kinni, et see maha ei kukuks.
4. Eemaldage kuus kruvi.

1. Eemaldage juhtpaneel.

4.12.2 Juhtpaneeli paigaldamine

Kasutage 4× 16 mm kruvisid.

Paigaldage vastupidises järjekorras.

Remont

4.13 Uksevedrude kinnitamine

1. Eemaldage juhtmejuhiku kate.

2.1. Tehke uks veidi lahti (1).

1. Kinnitage põhjareeningus olevasse soonde (2).
2. Sulgege aeglaselt uks (3).

Juhtmesüsteem kinnitub automaatselt ukseinge külge.

Remont

3.1. Lükake uks veidi kõrvale (4).

1. Viige soon taha ja vabastage uksehing (5).
2. Avage uks (6).

1. Korrake sama seadme teisel küljel.

4.14 Aluspaneeli vahetamine

Jalad on identsed ja neid võib ümber tõsta.

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (läbisintegreeritav/integreeritav).

4.14.1 Aluspaneeli eemaldamine

1.

Vale eemaldusviis. Kui aluspaneel küljelt lahti keeratakse ja eemaldatakse, võivad kaks kronsteini murduda. Kui kahjustada saab ainult üks kronstein, saab pooli vahetada, kuna kronsteinid on identsed. Soovitatav on panna midagi külje esiotsa seadme alla, et vähendada jalgadega aluspaneelile langevat koormust.

1. Pange juhikutesse (1) kruvikeeraja ja vabastage konks, lükates seda allapoole.

1. Tõstke paneel maha.
2. Eemaldage jalad ettesuunas (1).

4.14.2 Aluspaneeli paigaldamine

1. Paigaldage jalad.
2. Kinnitage aluspaneel ülaosale (1) ja vajutage, kuni see kuuldavalt paika klõpsab (2).

Remont

4.15 Sokliplaadi vahetamine

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Mööblipaneel (valikuline) on eemaldatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (täisintegreeritav/integreeritav). Aluspaneel on eemaldatud (valikuline).273

4.15.1 Sokliplaadi eemaldamine

1. Eemaldage kaks kruvi (1).

1. Vabastage kinnituselemendid (2).
2. Kallutage sokliplaati ettevaatlikult ettepoole (1).

4.

Mudelist olenevalt on tule EmotionLight pistik endiselt aluse küljes.

Vabastage pistik kinnitusnukil ja tõmmake taha (valikuline; 2).

4.15.2 Sokliplaadi paigaldamine

Paigaldage sokliplaat vastupidises järjekorras.

Remont

4.16 Ülevoolutoru vahetamine

Ülevoolutoru asub seadme esikülje alaosas.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Mööblipaneel on eemaldatud (valikuline). Välimine uks on eemaldatud. Aluspaneel on eemaldatud (valikuline), →273 Sokliplaat on eemaldatud. →274

4.16.1 Ülevoolumani eemaldamine

Jaakvesi

Kui tühjendusvoolik on eemaldatud, võib jääkvesi välja voolata. Koguge vesi anumasse või eemaldage see alusplaadilt imuga.

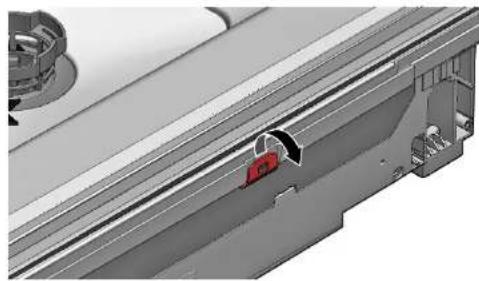

1. Kangutage välja üleval olev kinnitusmehhanism (1, 2).

1. Vabastage kinnituselement ülevalt.

3.1. Pange kruvikeeraja metallponduri alla (1).

1. Vabastage ettevaatlikult metallklamber (2).

Remont

1. Tõstke ülevoolutoru välja.

4.16.2 Ülevoolutoru paigaldamine

Ülevoolutoru valest paigaldusest tingitud veekahjustus! Paigaldage ülevoolutoru õigesti põhja alusrenni juhikusse. Klõpsake ülevoolutoru ülevalt õigesse paika.

1. Paigaldage ülevoolutoru (1).
2. Viige ülevoolutoru tihendisse (2).
3. Lükake ülevoolutoru tihendi juhikusse (3).
4. Paigutage ülevoolutoru tihkelt (4)
5. Klopsake ülevoolutoru paika (5).

Remont

1. Kontrollige paigaldust vasakul ja paremal. 3. Veenduge, et toru oleks kindlalt paigal.

4.17 Sisemise ukse vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.17.1 Sisemise ukse eemaldamine

1. Eemaldage kruvid (1). 2. Eemaldage sisemine uks ülesuunas (2).

1. Kinnitage uksehing kruvidega.
2. Paigutage sisemine uks uksehingele.
3. Kinnitage sisemine uks kruvidega.

4.17.2 Sisemise ukse paigaldamine

1. Tõmmake uksetihend ette.
2. Viige sisemine uks tihendi taha.
3. Sulgege sisemine uks.
4. Tõmmake uksetihend üles. Küljeosad on üleval näha.
5. Liigutage uksehing üles.

Remont

4.18 Uksehinge vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Küljepaneel on eemaldatud.→266 Välimine uks on eemaldatud. Sisemine uks on eemaldatud. Juhtpaneel on eemaldatud.→270 Uksevedrud on kinnitatud. →271 Aluspaneel on eemaldatud.→273 Sokliplaat on eemaldatud. →274 Ülevoolukanal on eemaldatud. 275

4.18.1 Uksehinge eemaldamine

1. Vabastage haak kruvikeerajaga (1).
2. Tõmmake uksehinge ettepoole (2).

1. Vabastage maaühendus uksehingel.

4.18.2 Uksehinge paigaldamine

Liikuvatest osadest tingitud elektrilöögi oht!

Kui remonttöö on valesti tehtud, võib esineda elektrilöögist tingitud eluoht. Elektrilisi osi tohib parandada ainult kvalifitseeritud elektrik. Pärast remonti tuleb teha ohutuskontroll vastavalt standardile VDE 0701 või riiklikele nõuetele.

Remont

1. Paigaldage hing seadmele (1).
2. Liigutage hinge allapoole (2), kuni see on seadme külge lukustunud.

2.

4.19 Uksetihendi (alumine) vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on eemaldatud. Sokliplaat on eemaldatud. → 274 Aluspaneel on eemaldatud (valikuline). → 273 Uksevedrud on eemaldatud. Juhtpaneel on eemaldatud. Juhtmekimbu hoidik all on eemaldatud.

4.19.1 Uksetihendi eemaldamine

1. Eemaldage kaks lukustusklambrit alumiselt uksetihendilt (1, 2).

1. Lahutage tulevoolukanal.

1. Tõstke ülevoolumenn välja.

Remont

1. Eemaldage sissemiselt ukselt alumine uksetihend.

1. Paigaldage uksetihendiga ühendusjuhikust vasakule ja paremale ühenduskorgid.

1. Paigutage uksetihend nii, et tihendusklapp jääks sisemise ukse sisse.
2. Kinnitage uksetihend kahe lukustusklambriga.

Remont

4.20 Uksetihendi (ülemine) vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.20.1 Uksetihendi eemaldamine

Eemaldage sisemiselt raamilt uksetihend.

4.20.2 Uksetihendi paigaldamine

Enne paigaldamist tuleb uksetihend lõigata parajaks. Tihendi õige pikkus on 1750 mm seadmetele kõrgusega 81 cm ja 1850 mm seadmetele kõrgusega 86 cm.

1. Valmistage ette sobiv uksetihend.
2. Veenduge, et tihendusprofiili paigaldusasend oleks õige.

1. Valge punkt peab olema ühetasa tihenduspesa ribaga.

4

Tihend ei tohi olla laineline ega nurkadest kiskuda. Tihend lõigatakse otstest diagonaalselt lühemaks ja osad pannakse mahuti esiosa põhja alla.

Pange tihendi ots ettepoole sisemise ukse alla. Tihend peab olema vastu mahutit võimalikult pikalt.

Õigesti paigaldatud uksetihend:

Remont

4.21 Tule EmotionLight vahetamine

EmotionLight asub loputuspaagi ülemisel eesmisel välispinnal.

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Tööpind on eemaldatud (valikuline). Parempoolne küljepaneel on eemaldatud (valikuline).→266

4.21.1 Tule EmotionLight eemaldamine

1. Võtke tagaküljel olev haak lahti (1).

1. Eemaldage hoidik ülessuunas (2).
2. Tõmmake pistik ühendusest välja (seadme esiküljal all paremal).
3. Eemaldage elektrühendus toitemoodulist.

1. Eemaldage EmotionLight seadmest.

4.21.2 Tule EmotionLight paigaldamine

1. Pange hoidik loputuspaagi raamile (1).

Remont

1. Kinnitage haak (2).

3.

TÄHELEPANU!

Vale paigaldus!

Kaabli kahjustus uksehinge juures.

Paigaldage kaabel uksehinge juurde (hinge ja loputuspaagi vahele) nii, et liikuvad osad seda ei kahjustaks.

Paigaldage kaabel paremale poole alla.

Remont

Joonis 3: Lame kaabel 4. Paigaldage pistik.

Remont

4.22 Tule TimeLight vahetamine

Vahetage TimeLight välja ainult tervikuna. Tule TimeLight moodul kinnitatakse sokliplaadi tagaosa külge.

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Aluspaneel on eemaldatud.→273 Sokliplaat on eemaldatud ja ümber pööratud.274

4.22.1 Tule TimeLight eemaldamine

1. Painutage kinnituselemendid (1) veidi väljapoole.

1. Tõmmake tule TimeLight moodul ülessuunas juhikust välja (2).

4.22.2 Tule TimeLight paigaldamine

1. Painutage kinnituselemendid (1) uuesti tagasi.

1. Lükake tule TimeLight moodul juhikusse (2).
2. Looge elektriühendus.

Remont

4.23 Süvendi valgustuse Gap Illumination vahetamine

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on lahti võetud. Tööpaneel on eemaldatud.

4.23.1 Suvendivalgustuse Gap Illumination eemaldamine

1. Võtke kinnitus lahti (1).
2. Eemaldage töö moodulilt elektriühendus (2).

2.1. Võtke tagaküljel haak lahti (1). 2. Eemaldage valguskiud (2).

Remont

3.1. Võtke haak lahti (1).

1. Tõstke trükkplaat koos hoidikuga üles ja eemaldage see töö mooduli raamilt (2).

4.23.2 Suvendivalgustuse Gap Illumination paigaldamine

1. Paigaldage trükkplaadi hoidik töömooduli raamile.

2. Keerake seda, kuni kuulete klopsu.

1. Paigaldage valguskiud ja keerake, kuni kuulete klopsu.

1. Ühendage juhe töömooduliga.
