SMV6ZCX19E - Geschirrspüler BOSCH - Kostenlose Bedienungsanleitung

Marke	Bosch
Modell	SMV6ZCX19E
Produkttyp	Einbau-Geschirrspüler vollintegriert
Abmessungen (H x B x T)	81,5 cm x 59,8 cm x 55,0 cm (höhenverstellbar)
Nettogewicht	Ca. 50 kg
Stromversorgung	230 V, 10 A, 50 Hz
Kapazität (Maßgedecke)	13 Standardgedecke
Waschprogramme	Eco 50°C, Automatik, Intensiv 70°C, Schnell 65°C, Leise 50°C, Vorspülen
Zusatzfunktionen	IntensivZone, EmotionLight-Beleuchtung, TimeLight, Ecken-Lichtleiste, Vario-Schublade
Sicherheit	Kindersicherung, Überlaufschutz, Glasschutz, Türverriegelung
Wartung und Reinigung	Reinigung der Filter, Sprüharme, Türdichtung, Kalkerkennung
Ersatzteile und Reparierbarkeit	Arbeitsplatte, Korb, Vario-Schublade, Sprüharme, Filter, Netzkabel, Reinigertürdeckel, Abwasserpumpe, Seitenwand, Tür, Bedienblende, Türfedern, Sockelleiste, Sockelblech, Überlaufrohr, Innentür, Scharnier, Türdichtung, EmotionLight, TimeLight, Gap-Beleuchtung
Einstellungen	Wasserhärte, Klarspülerdosierung, Trocknungsintensität
Zertifizierungen	Entspricht den Ökodesign-Richtlinien (2021), VDE 0701

Häufig gestellte Fragen - SMV6ZCX19E BOSCH

Wie setze ich den Geschirrspüler Bosch SMV6ZCX19E zurück?

Zum Zurücksetzen drücken Sie die Ein/Aus-Taste etwa 3 Sekunden lang, bis die Endanzeige erlischt. Schließen Sie die Tür und starten Sie ein Programm neu.

Was sind häufige Fehlercodes?

Der Code E15 weist auf einen Wasseraustritt im Schutzbehälter hin. Überprüfen Sie die Schläuche und Dichtungen. Der Code E09 bedeutet ein Heizproblem. Konsultieren Sie die vollständige Anleitung für die Bedeutung aller Codes.

Wie reinige ich die Filter des Geschirrspülers?

Drehen Sie den Grobfilter gegen den Uhrzeigersinn und entnehmen Sie das Filtersystem. Reinigen Sie den Feinfilter unter fließendem Wasser mit einer Bürste. Setzen Sie ihn wieder ein, indem Sie die Pfeile ausrichten und im Uhrzeigersinn bis zum Einrasten drehen.

Der Geschirrspüler startet nicht, was tun?

Stellen Sie sicher, dass die Tür richtig geschlossen ist und die Verriegelung einrastet. Überprüfen Sie, ob das Wasser geöffnet ist und die Steckdose mit Strom versorgt wird. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie stelle ich die Wasserhärte ein?

Schalten Sie das Gerät ein und drücken Sie dann die Taste für Wasserhärte (oft durch ein Tropfensymbol gekennzeichnet). Wählen Sie den Härtebereich entsprechend Ihrer Region (testen Sie mit einem Teststreifen). Bestätigen Sie durch Drücken von Start.

Was ist die Kapazität dieses Geräts?

Der Bosch SMV6ZCX19E fasst bis zu 13 Standardgedecke, mit einem verstellbaren Oberkorb und einer Vario-Schublade für kleine Gegenstände.

Wie tausche ich den oberen Sprüharm aus?

Schrauben Sie den oberen Sprüharm ab (Torx-T20-Schraubendreher) und ziehen Sie ihn nach unten, um ihn zu entfernen. Setzen Sie den neuen Arm ein und schrauben Sie ihn handfest an. Prüfen Sie, ob er sich frei dreht.

Die Salzanzeige leuchtet, was tun?

Füllen Sie den Salzbehälter unter dem Unterkorb mit Regeneriersalz, nachdem Sie den Deckel abgeschraubt haben. Verwenden Sie einen Trichter, um Überlaufen zu vermeiden. Wischen Sie überschüssiges Salz ab und schrauben Sie den Deckel wieder auf.

Wie verbessere ich die Trocknung des Geschirrs?

Verwenden Sie ein Klarspüler-Produkt und stellen Sie die Dosierung gemäß Anleitung ein. Wählen Sie das Programm Intensiv oder aktivieren Sie die Funktion Extra Trocknen falls verfügbar. Lassen Sie die Tür am Ende des Zyklus einen Spalt offen.

Wo kann ich Ersatzteile kaufen?

Sie können Originalteile auf der Website Bosch Home & Garden oder bei autorisierten Händlern bestellen. Beachten Sie die Teilenummern im Reparaturhandbuch (z.B. [00614935] für den Tablet-Führer).

BEDIENUNGSANLEITUNG SMV6ZCX19E BOSCH

Reparatur

4.14 Türscharnier wechseln

Die Scharniere sind verschleißfest und können ausgetauscht werden.

Ausbauen:

Das Gerät ist von der Stromversorgung zu trennen. Das Gerät ist von der Wasserzuleitung zu trennen. Die Tür ist geschlossen. Die Tür ist geschlossen (falls vorhanden, integriert/integriert).

4.14.1 Ausbau des Türscharniers

1

Falsch ausgebaut. Wenn das Türscharnier sich löst, können die beiden Klammern sich öffnen. Wenn nur eine Klammer beschädigt ist, kann die Seite gewechselt werden, da die Klammern identisch sind. Es wird empfohlen, ein neues Scharnier gemäß der Anleitung zu bestellen, um die Tür mit dem Scharnier zu befestigen.

2. Drehen Sie die Schrauben (1) mit einem Schraubendreher und lösen Sie den Verschluss, indem Sie nach unten drücken.

1. Türscharnier.

4. Entfernen Sie das Türscharnier (1).

4.14.2 Montage des Türscharniers

1. Setzen Sie das Scharnier ein.
2. Befestigen Sie das Türscharnier von oben (1) und drücken Sie es nach unten, bis Sie hören, dass die Klammer (2) einrastet.

4.15 Anschluss des Hauptkontakts

Der Anschluss des Hauptkontakts ist je nach Ausführung unterschiedlich.

Prüfung:

Das Gerät ist vom Stromnetz getrennt. Das Gerät ist von der Wasserversorgung getrennt. Der Netzstecker ist gezogen. Die Tür ist geschlossen. Die Tür ist geschlossen (integriert). Der Boden ist geschlossen (optional).→26

4.15.1 Anschluss des Hauptkontakts

1. Schraube (1) lösen.

2. Befestigungselemente (2) lösen.

1. Den Hauptkontakt vorsichtig nach vorne (1) neigen.

4.

Je nach Modell (Serie, EmotionLight) sind alle Teile am Boden befestigt.

Lösen Sie die Kabel vom Fixator, ziehen Sie sie nach hinten (optional) (2).

4.15.2 Montage des Hauptkontakts

4.17 Austausch der Innentür

Ausbau:

Die Geräte sind gegen Wiedereinschalten gesichert. Die Geräte sind von der Stromversorgung getrennt.

4.17.1 Ausbau der Innentür

1. Schrauben (1) entfernen. 2. Die Innentür abnehmen.

6. Die Türplatte mit Schrauben befestigen. 7. Die Innentür auf die Platte setzen. 8. Die Innentür mit Schrauben befestigen.

4.17.2 Montage der Innentür

1. Öffnen Sie die Verriegelung der Tür. 2. Setzen Sie die Innentür in die Führung der Tür ein.
2. Schließen Sie die Innentür. 4. Drehen Sie die Verriegelung der Tür nach oben. Die Teile zeigen nach oben.
3. Bringen Sie die Türplatte nach oben.

Reparatur

4.18 Austausch der Türplatte

Ausbau:

Die Geräte sind gegen Wiedereinschalten gesichert. Die Geräte sind von der Stromversorgung getrennt. Die Geräte sind frei zugänglich. Die Türplatte ist gesichert. →19 Die Außentür ist gesichert. Die Innentür ist gesichert. Die Kontrollleuchte ist gesichert. →23 Die Türgriffe sind geprüft. →24 Die obere Platte ist gesichert. →26 Die untere Platte ist gesichert. →27 Der Kabelkanal ist gesichert. →28

4.18.1 Ausbau der Türplatte

1. Lösen Sie die Befestigungsschraube mit dem Schraubendreher (1).

2. Drehen Sie die Platte nach vorne (2).

2. Lösen Sie die Erdungsverbindung der Platte.

4.18.2 Montage der Platte an der Tür

Reparatur

1. Setzen Sie die Platte auf die Halterung (1).
2. Drücken Sie die Platte nach unten (2), bis sie an der Halterung einrastet.

2.

Eine lose Erdungsverbindung kann zu einer Überhitzung der Tür führen.

Befestigen Sie die Erdungsverbindung.

Reparatur

4.19 Abdichtung der Tür (unten) entfernen

Entfernen:

Das Gerät ist vom Stromnetz getrennt. Das Gerät ist von der Stromversorgung getrennt. Die Tür ist geschlossen. Die Hauptkontakte sind geschlossen.→27 Der Türschalter ist geschlossen (Option).→26 Die Türgriffe sind geschlossen. Kontrollieren Sie, ob die Schließung erfolgt ist. Der Kabelanschluss ist ordnungsgemäß verbunden.

4.19.1 Entfernen der Türdichtung

1. Entfernen Sie die beiden Verschlussklammern der unteren Türdichtung (1,2).

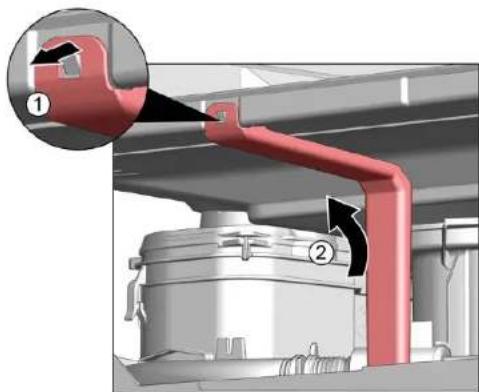

1. Trennen Sie den Kanal für die Entlüftung.

1. Bewegen Sie den Entlüftungskanal.

Reparatur

4. Entfernen Sie die untere Dichtung von der Tür.

4.19.2 Montage der Türdichtung

1. Setzen Sie den Dichtungskanal entsprechend der Dichtungslinie auf die Türdichtung.

1. Setzen Sie die Türdichtung mit der Dichtlippe in die Tür ein.
2. Befestigen Sie die beiden Verschlussklammern.

Reparatur

4.20 Abdichtung der Tür (oben) entfernen

M3nCKBaHe:

YpeBbTe H3KnIOueHOT 3axpaHBAHeTo. YpeBt E n3KIOHcH OT BODOCHA6dITENHATA MpeXa.

4.20.1 Cbanahe Ha ynnbTheHneTo Ha Bpata

CbaTe ynBtHeHMeTo Ha BpaTaT O T BbTpewHaTa paMaKa.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Ctrpanuca 39 ot 989

PemOH

4.22 CmHa Ha TimeLight

IIOIMENHARE TimeLight cAmO KATO KOMNNEKT. MoDyIbTimeLight eФИКСИРAN B3aHATA YaCT Ha NIOUATA Ha TnABHHK KOHTAKT.

N3nckBaHe:

YpeBt e 3KIOueH OT 3aXpaHbHeTO. YpeBt E n3KIOUeH OT BOOChA6DnTeHaTa MpeKa. DonnHnT naHen e cBaneH.→26 TJiaHBnata HIOOHa KOHTAKTa e CBAeHa N O6bpHata.→27

4.22.1 CBaJIaHe Ha TimeLight

1.OrbHeTeФнсирuaHTe(1)eIeMeHTnNeKoHaBbH.

1. NádbpnaTe moyna TimeLight harope ot Bódaa (2).

4.22.2 MoHTnPaHe Ha TimeLight

1.OrbHeTeФнксрuaNTe(1)enEMHTnHabbtpe.

Reparatur

4.17.1 Ausbau der Innentüren

1. Entfernen Sie die Schrauben (1). 2. Heben Sie die Innentüren nach oben heraus (2).

4.17.2 Montage der Innentüren

Der Anwender verwendet folgende Symbole in diesem Dokument:

4.2 Korfsystem installieren 173

Reparatur

4.1 Arbeitsplatte ersetzen

Voraussetzung:

Reparatur

4.11 Außentür ersetzen

Voraussetzung:

Reparatur

4.12 Bedienfeld austauschen

Reparatur

4.14 Sockelblende austauschen

Reparatur

4.17 Innentür ersetzen

Voraussetzung:

Reparatur

4.19 (Untere) Türdichtung austauschen

Voraussetzung:

Reparatur

4.22 TimeLight austauschen

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

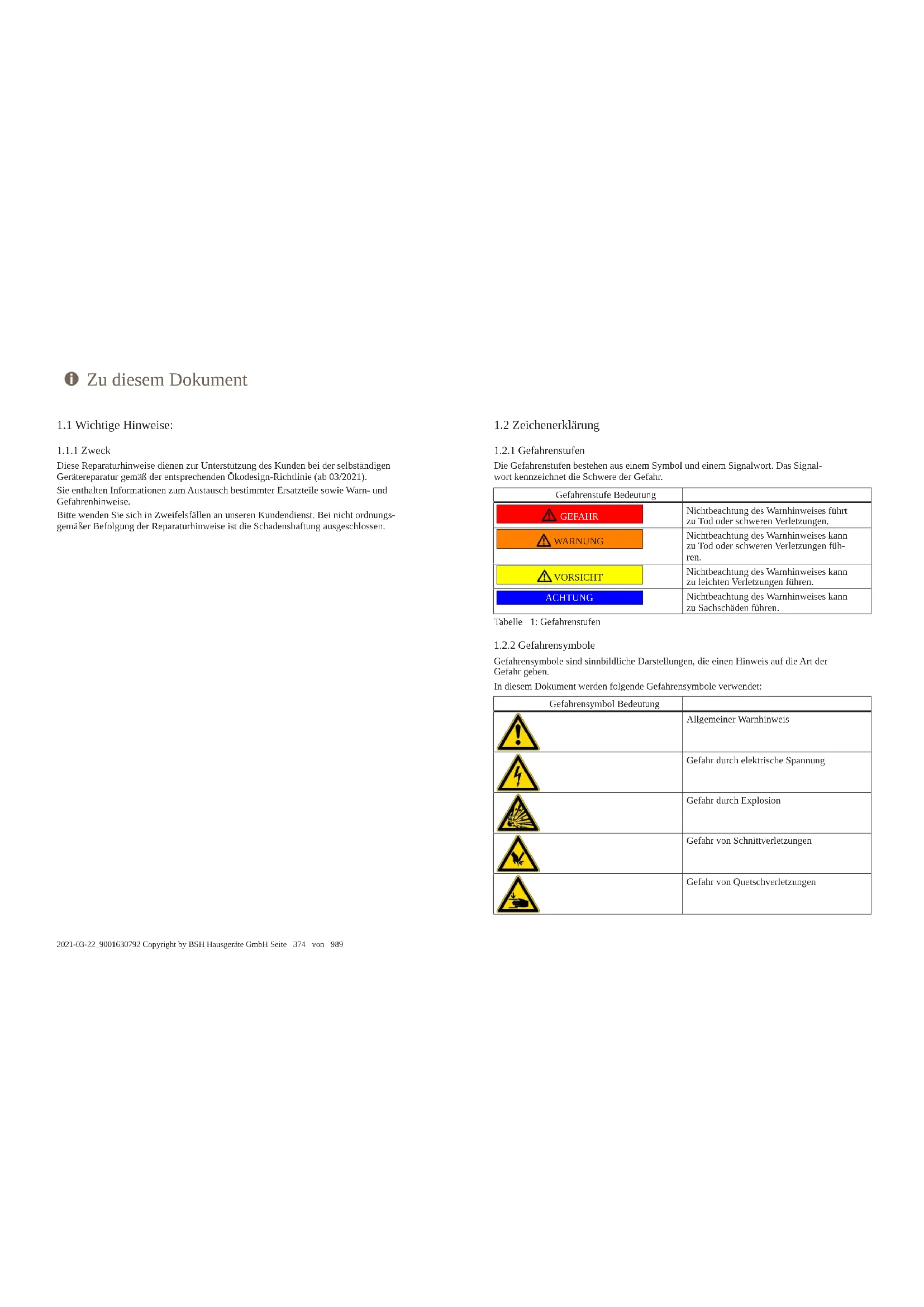

Reparaturhinweise - Geschirrspüler

Zu diesem Dokument 374

1.1 Wichtige Hinweise: 374 1.1.1 Zweck 374 1.2 Zeichenerklärung 374 1.2.1 Gefahrenstufen 374 1.2.2 Gefahrensymbole 374 1.2.3 Struktur der Warnhinweise 375 1.2.4 Allgemeine Symbole 375

Sicherheit 376

2.1 Allgemeine Sicherheitshinweise 376 2.1.1 Alle Hausgeräte 376

Werkzeuge und Hilfsmittel 377

Instandsetzen 378

4.1 Arbeitsplatte tauschen 378

4.1.1 Arbeitsplatte demontieren 378

4.1.2 Arbeitsplatte montieren 378

4.2 Korbsystem montieren 379

4.2.1 Tabrutsche für 86 cm Modelle montieren 379

4.2.2 Tassenauflagebügel montieren 379

4.2.3 Dampfgareinsatz montieren 380

4.3 VarioSchublade tauschen 381

4.3.1 VarioSchublade demontieren 381 4.3.2 VarioSchublade montieren 382 4.4 Austauschen der Sprüharme 383 4.4.1 Ausbau des Sprüharms 383 4.4.2 Einbau des Sprüharms 383

4.5 Austauschen der Siebe 384

4.5.1 Ausbau der Siebe 384 4.5.2 Einbau der Siebe 384

4.6 Einbauendes Backblechspruhkopfs 385 4.7 Austauschen des Netzkabels 386 4.7.1 Anschlusskabel abstecken 386 4.7.2 Anschlusskabel anstecken 386

4.8 Reinigerdeckel tauschen 387

4.8.1 Reinigerdeckel demontieren 387 4.8.2 Feder einsetzen 387 4.8.3 Reinigerdeckel montieren 387

4.9 Austauschen der Abwasserpumpenabdeckung 388

4.9.1 Ausbau der Abwasserpumpenabdeckung 388 4.9.2 Einbau der Abwasserpumpenabdeckung 388

4.10 Seitenwand tauschen 389

4.10.1 Seitenwand demontieren 389 4.10.2 Seitenwand montieren 390

4.11 Außentür tauschen 391

4.11.1 Außentür demontieren 391 4.11.2 Außentür montieren 391

4.12 Bedienblende tauschen 393

4.12.1 Bedienblende demontieren 393 4.12.2 Bedienblende montieren 393

4.13 Montieren der Türfedern 394 4.14 Sockelblende tauschen 396

4.14.1 Sockelblende demontieren 396 4.14.2 Sockelblende montieren 396

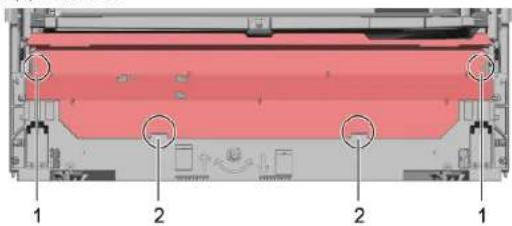

4.15 Sockelblech tauschen 397

4.15.1 Sockelblech demontieren 397 4.15.2 Sockelblech montieren 397

4.16 Austauschen des Überlaufkanals 398

4.16.1 Überlaufkanal entfernen 398 4.16.2 Einbauen des Überlaufkanals 399

4.17 Austauschen der Innentür 401

4.17.1 Ausbau der Innentür 401 4.17.2 Einbau der Innentür 401

4.18 Austauschen des Türscharniers 402

4.18.1 Ausbau des Türscharniers 402 4.18.2 Einbau des Türscharniers 402

4.19 Türdichtung (unten) tauschen 404

4.19.1 Türdichtung demontieren 404 4.19.2 Türdichtung montieren 405

4.20 Türdichtung (oben) tauschen 406

4.20.1 Ausbau der Türdichtung 406 4.20.2 Einbau der Türdichtung 406

4.21 EmotionLight tauschen 407

4.21.1 EmotionLight demontieren 407 4.21.2 EmotionLight montieren 407

4.22 TimeLight tauschen 410

4.22.1 TimeLight demontieren 410 4.22.2 TimeLight montieren 410

4.23 Gap-Beleuchtung wechseln 411

4.23.1 Gap-Beleuchtung demontieren 411 4.23.2 Gap-Beleuchtung montieren 412

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gebrauchshinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Tabelle 1: Gefahrenstufen

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschaenen führen.

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
	Gefahr durch elektrische Spannung
	Gefahr durch Explosion
	Gefahr von Schnittverletzungen
	Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz

trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
1	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
1	Kennzeichnung eines einfahren (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitung
Kennzeichnung erforderlicher Werkzeuge
Kennzeichnung erforderlicher Voraussetzungen
Kennzeichnung einer Bedingung (Wenn ..., dann ...)
Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schalt- fläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und

Servicearbeiten durch schwere sich bewegende Bauteile

Schutzhandschuhe tragen. Schwere Bauteile gegen Herabfallen sichern. Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Isolierter Schraubenreher Torx T15 mit Bohrung [15000626]	Klingenlänge 125 mm, für Schrauben mit Sicherheitsstift
Schlitzschraubenreher	Klinge 10 mm x 1,6 mm x 200 mm
Flachrundzange [00340871]	Länge 200 mm, gerade

Instandsetzen

4.1 Arbeitsplatte tauschen

Voraussetzung:

Gerät ist spannungsfrei. Gerät ist freigestellt.

4.1.1 Arbeitsplatte demontieren

1. Zwei Schrauben hinten entfernen (1) (optional).
2. Beide Verrasthebel unter der Arbeitsplatte nach offen drücken (2).

1. Arbeitsplatte vorne leicht anheben (3).
2. Arbeitsplatte nach hinten wegschieben (4).
3. Arbeitsplatte abnehmen.

4.1.2 Arbeitsplatte montieren

1. Arbeitsplatte hinten mit den Haltenasen in die Führungen einrasten (1).

1. Arbeitsplatte nach vorne schieben (2).
2. Arbeitsplatte vorne nach unten drücken bis beide Verrasthebel hörbar einrasten (3).
3. Zwei Schrauben wieder verschrauben (4) (optional).

Instandsetzen

4.2 Korbsystem montieren

Voraussetzung:

Der relevante Korb ist aus dem Gerät entnommen.

4.2.1 Tabrutsche für 86 cm Modelle montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

1. Die Tabrutsche an der Korbvorderseite schräg einsetzen.
2. Tabrutsche zentrieren und einrasten.

4.2.2 Tassenauflagebügel montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Beim Spülen von Tassen kann der Tassenauflage-Clip aufgeklappt werden. Die zusätzliche Schräglage vermindert die Ansammlung von Wasser auf der Tassenunterseite. Bei hohen Gläsern wird empfohlen, den Tassenauflage-Clip flach umzuklappen. Bei Oberkörben mit optionalen Kunststoffteilen müssen diese vorweg entfernt werden.

1. Kunststoffteile entfernen.

1. Tassenauflage-Clip einrasten.

1. Tassenauflage-Clip aufklappen.

Instandsetzen

1. Spülgut einräumen.

4.2.3 Dampfgareinsatz montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Dampfgareinsatz mit den Endstücken unter das Korbsystem klemmen.

Instandsetzen

4.3 VarioSchublade tauschen

1. Laschen des Griffs nach innen biegen.

4.3.1 VarioSchublade demontieren

1. Griff nach oben abziehen.
2. Seitliche Kunststoffeinlagen nach außen drücken und nach oben aus dem Rahmen drücken.

Instandsetzen

1. Führungslaschen vorsichtig nach außen biegen.

1. Klappstacheln aus den Laschen ziehen.
2. Metallrahmen vorne aus den Halterungen drücken.

1. Metallrahmen nach hinten aus der Führung schieben.

4.3.2 VarioSchublade montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Sprüharme

4.4.1 Ausbau des Sprüharms

1. Den oberen Sprüharm abschrauben (1) und zum Entfernen nach unten ziehen (2).

1. Den unteren Sprüharm zum Entfernen nach unten ziehen.

4.4.2 Einbau des Sprüharms

1. Den unteren Sprüharm einsetzen. Der Sprüharm rastet hörbar ein.
2. Den oberen Sprüharm einsetzen und festschrauben.

Instandsetzen

4.5 Austauschen der Siebe

4.5.1 Ausbauen der Siebe

1. Das Grobsieb gegen den Uhrzeigersinn drehen (1) und das Siebsystem herausnehmen (2).

Darauf achten, dass keine Fremdkörper in den Pumpentopf fallen.

1. Das Mikrosieb nach unten abziehen.

4.5.2 Einbau der Siebe

1. Das Siebsystem wieder zusammenbauen. Darauf achten, dass die Rastnasen am Grobsieb eingerastet sind.
2. Das Siebsystem in das Gerät einsetzen und das Grobsieb im Uhrzeigersinn drehen. Darauf achten, dass sich die Pfeilmarkierungen gegenüberstehen.

Instandsetzen

4.6 Einbau des Backblech-Sprühkopfs

1. Den oberen Geschirrkorb entnehmen.
2. Den Backblech-Sprühkopf in die Halterung (1) einsetzen und nach rechts drehen (2).

Der Backblech-Sprühkopf rastet hörbar ein.

Instandsetzen

4.7 Austauschen des Netzkabels

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich.

4.7.1 Anschlusskabel abstecken

• Stecker der Anschlusskabel vorsichtig auf und ab bewegen und aus der Netzanschlussbuchse ziehen.

4.7.2 Anschlusskabel anstecken

ACHTUNG

Überhitzung des Netzkabels!

Brandgefahr

Netzkabel fest einstecken, bis es klickt.

Stecker der Anschlusskabel in die Netzanschlussbuchse stecken, bis der Stecker hörbar einrastet.

Instandsetzen

4.8 Reinigerdeckel tauschen

Als Hebelwerkzeug kann ein schmaler Schraubenzieher dienen.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Tür ist geöffnet. Der Reinigerdeckel ist geöffnet.

4.8.1 Reinigerdeckel demontieren

1. Reinigerdeckel 5 mm zuschieben.
2. Reinigerdeckel an unterer Seite aus Führungsschienen hebeln und Reinigerdeckel an oberer Seite aus Führungsschienen heben.
3. Feder entnehmen.

4.8.2 Feder einsetzen

1. Feder mit langem Ende in das Befestigungsloch der Zugabevorrichtung stecken (1).

1. Feder mit kurzem Ende in das Befestigungsloch des Reinigerdeckels stecken (2).
2. Deckel in die Zugabevorrichtung drücken (3).

4.8.3 Reinigerdeckel montieren

1. Reinigerdeckel 5 mm vor der ganz geöffneten Position auf einer Seite in Führungsschienen stecken. Gegenüberliegende Seite mit leichtem Kraftaufwand in Führungsschienen drücken.
2. Funktion des Reinigerdeckels prüfen.

Instandsetzen

4.9 Austauschen der Abwasserpumpenabdeckung

Voraussetzung:

Der Geschirrkorb ist entfernt. Die Siebe sind entfernt. → Seite 384

4.9.1 Ausbau der Abwasserpumpenabdeckung

1. Gegebenenfalls Wasser ausschöpfen. Gegebenenfalls einen Schwamm verwenden.
2. Die Pumpenabdeckung mit Hilfe eines Löffels aushebeln und am Steg fassen.

1. Die Pumpenabdeckung schräg nach innen anheben und entnehmen.

4.9.2 Einbau der Abwasserpumpenabdeckung

Die Pumpenabdeckung einsetzen (1) und nach unten drücken (2).

Die Pumpenabdeckung rastet hörbar ein.

Instandsetzen

4.10 Seitenwand tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Bei Standgerät: Arbeitsplatte ist demontiert. → Seite 378

4.10.1 Seitenwand demontieren

1. Schrauben der Seitenwand entfernen (1).

Abb. 1: Vollintegriert

1. Seitenwand oben leicht nach außen kippen (2).
2. Seitenwand absenken und aus der Bodenwanne aushängen (3).

Instandsetzen

4.10.2 Seitenwand montieren

1. Seitenwand in die Bodenwanne einhängen (1).

Abb. 2: Vollintegriert

1. Seitenwand an das Gerät drücken (2).
2. Seitenwand mit Schrauben befestigen (3).

Instandsetzen

4.11 Außentür tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.11.1 Außentür demontieren

Schrauben entfernen, wie in den folgenden Schritten beschrieben.

1. Tür öffnen.
2. Vier Schrauben entfernen.

3.

Tür an der Seite mit einer Hand sichern.

Zwei Schrauben entfernen.

4.11.2 Außentür montieren

Instandsetzen

Voraussetzung:

Dämmvlies ist korrekt in der Innenseite der Außentür positioniert und fixiert. Scharniere sind in die Außentür eingehängt. 1. Innentür ohne einzuschnappen schließen. 2. Außentür nach oben unter die Bedienblende schieben (1).

1. Außentür an Innentür drücken und festhalten (2).

4

Tür an der Seite mit einer Hand sichern.

Tür öffnen und mit zwei Schrauben (4 x 11 mm Metallschrauben) sichern.

1. Außentür mit vier Schrauben (4 x 11 mm Metallschrauben) sichern.

Instandsetzen

4.12 Bedienblende tauschen

Im Falle eines defekten Bedienmoduls muss die gesamte Bedienblende ausgetauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist abgebaut. (Siehe "Außentür tauschen (voll- integriert)")

4.12.1 Bedienblende demontieren

1. Elektrische Anschlüsse an Bedienblende und Klarspülermangelsensor abziehen (1, 2).

1. Masseleitung abziehen (3) (optional). 3. Gerätetür öffnen.
2. Bedienblende gegen Herabfallen sichern (festhalten).
3. Sechs Schrauben entfernen.

1. Bedienblende abnehmen.

4.12.2 Bedienblende montieren

Schrauben 4 x 16 mm verwenden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Montieren der Türfedern

1. Die Seilführungsabdeckung nach außen abnehmen.

2.1. Die Tür leicht öffnen (1).

1. Den Seilsystemhalter in der Bodenwannenkerbe fixieren (2). 3. Die Tür langsam schließen (3).

Das Seilsystem wird automatisch in das Türscharnier eingehängt.

Instandsetzen

3.1. Die Tür leicht schließen (4).

1. Die Kerbe nach hinten bewegen und das Türscharnier lösen (5). 3. Die Tür öffnen (6).

1. Den Vorgang auf der anderen Geräteseite wiederholen.

Instandsetzen

4.14 Sockelblende tauschen

Die Füße sind identisch und können untereinander getauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist abgebaut. Die Außentür tauschen (voll-/integriert)

4.14.1 Sockelblende demontieren

1

Falsche Demontage. Wird die Sockelblende seitlich gelockert und abgenommen, kann es vorkommen, dass die beiden Halterungen ausbrechen. Wird nur ein Halter beschädigt, kann die Seite gewechselt werden, da beide Halterungen gleich sind. Es ist ratsam, dem Gerät seitlich vorne etwas unterzulegen, um die Sockelblende mit den Füßen zu entlasten.

1. Mit Schraubendreher in die Führungen (1) eingreifen und Verrastung nach unten öffnen.

1. Blende nach oben abnehmen.
2. Füße nach vorne abnehmen (1).

4.14.2 Sockelblende montieren

1. Füße einsetzen.
2. Sockelblende oben anlegen (1) und nach unten drücken, bis sie hörbar einrastet (2).

Instandsetzen

4.15 Sockelblech tauschen

Das Sockelblech befindet sich im unteren Bereich an der Vorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront (optional) ist demontiert. Die Tür ist abgebaut. Die Tür tauschen (voll-/integriert) Sockelblende ist demontiert (optional). → Seite 396

4.15.1 Sockelblech demontieren

1. Zwei Schrauben (1) entfernen.

1. Rastelemente ausrasten (2).
2. Sockelblech vorsichtig nach vorne kippen (1).

4.

Je nach Modell ist die Steckverbindung zum EmotionLight noch am Sockel befestigt.

Stecker an der Rastnase entriegeln und nach hinten abziehen (optional) (2).

4.15.2 Sockelblech montieren

• Sockelblech in umgekehrter Reihenfolge montieren.

Instandsetzen

4.16 Austauschen des Überlaufkanals

Der Überlaufkanal befindet sich im unteren Bereich der Gerätevorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront ist demontiert (optional). Die Außentür ist entfernt. Die Sockelblende ist entfernt (optional). → Seite 396 Das Sockelblech ist entfernt. → Seite 397

4.16.1 Überlaufkanal entfernen

Restwasser

• Beim Abnehmen des Ablaufschlauchs kann Restwasser auslaufen.
• Das Wasser auffangen oder mit der Saugspritze aus der Bodenwanne entfernen.
• Die obere Verrastung aushebeln (1, 2).

1. Das obere Rastelement lösen.

3.1. Unter der Metallklammer einen Schraubendreher einschieben (1).

1. Den Metallclip vorsichtig lösen (2).

Instandsetzen

1. Den Überlaufkanal abheben.

4.16.2 Einbauendes Überlaufkanals

Wasserschaden durch fehlerhafte Montage des Überlaufkanals! Den Überlaufkanal ordnungsgemäß in die Führung der Bodenwane einsetzen. Den Überlaufkanal ordnungsgemäß einrasten.

1. Den Überlaufkanal platzieren (1).
2. Den Überlaufkanal in die Dichtung einsetzen (2).
3. Den Überlaufkanal in die Dichtungsführung eindrücken (3).
4. Den Überlaufkanal bündig einsetzen (4).
5. Den Überlaufkanal befestigen (5).

Instandsetzen

1. Die Montage rechts und links überprüfen. 3. Den festen Sitz überprüfen.

1. Die Metallklammer links und rechts befestigen.

Instandsetzen

4.17 Austauschen der Innentür

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.17.1 Ausbau der Innentür

1. Die Schrauben entfernen (1).
2. Die Innentür nach oben entfernen (2).

1. Das Türscharnier mit Schrauben befestigen.
2. Die Innentür am Türscharnier platzieren.
3. Die Innentür mit Schrauben befestigen.

4.17.2 Einbau der Innentür

1. Die Türdichtung nach vorn klappen.
2. Die Innentür hinter die Türdichtung schieben.
3. Die Innentür schließen.
4. Die Türdichtung nach oben schlagen. Die Seitenteile zeigen nach oben.
5. Das Türscharnier nach oben schieben.

Instandsetzen

4.18 Austauschen des Türscharniers

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Seitenwand ist entfernt. → Seite 389 Die Außentür ist entfernt. Die Innentür ist entfernt. Die Bedienblende ist entfernt. → Seite 393 Die Türfedern sind befestigt. → Seite 394 Die Sockelblende ist entfernt. → Seite 396 Das Sockelblech ist entfernt. → Seite 397 Der Überlaufkanal ist entfernt. → Seite 398

4.18.1 Ausbau des Türscharniers

1. Den Rasthaken mit einem Schraubendreher öffnen (1).
2. Das Türscharnier nach vorne ziehen (2).

1. Den Erdanschluss am Türscharnier lösen.

4.18.2 Einbau des Türscharniers

Instandsetzen

1. Das Scharnier am Gerät platzieren (1).
2. Das Scharnier nach unten schieben (2), bis es am Gerät eingerastet ist.

2.

Ein fehlender Erdanschluss kann dazu führen, dass an der Tür Netzpotential anliegt.

Den Erdanschluss herstellen.

Instandsetzen

4.19 Türdichtung (unten) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist entfernt. Das Sockelblech ist entfernt. → Seite 397 Die Sockelblende ist entfernt (optional). → Seite 396 Die Türfedern sind demontiert. Die Bedienblende ist entfernt. Die Kabelbaumhalterung im rechten unteren Bereich ist entfernt.

4.19.1 Türdichtung demontieren

1. Zwei Halteklammern an der unteren Türdichtung entfernen (1, 2).

1. Überlaufkanal aushängen.

1. Überlaufrinne nach oben hin abnehmen.

Instandsetzen

1. Untere Türdichtung von Innentür abnehmen.

4.19.2 Türdichtung montieren

1. Dichtkappen links und rechts auf Dichtschiene mit Türdichtung aufstecken.

1. Türdichtung mit Dichtklappen in Innentür stecken.
2. Türdichtung mit zwei Halteklammern fixieren.

Instandsetzen

4.20 Türdichtung (oben) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.20.1 Ausbauen der Türdichtung

Die Türdichtung vom Innenrahmen abziehen.

4.20.2 Einbau der Türdichtung

Die Türdichtung muss vor dem Einbau auf die korrekte Länge zugeschnitten werden. Diese beträgt 1750 mm für 81 cm hohe Geräte und 1850 mm für 86 cm hohe Geräte.

1. Eine passende Türdichtung vorbereiten.
2. Auf die ordnungsgemäße Einbaulage des Dichtungsprofils achten.

1. Der weiße Punkt muss sich auf der Höhe der Dichtbettle befinden.

4

Die Dichtung darf im Eckbereich weder wellig noch gespannt sein. Die Dichtung ist an den Enden abgeschrägt und läuft nach vorn im Behälterboden aus.

Das Dichtungsende gerade nach vorne unter der Innentür positionieren. Die Dichtung sollte so weit wie möglich an der Behälterseite anliegen.

Ordnungsgemäß montierte Türdichtung:

Instandsetzen

4.21 EmotionLight tauschen

Das EmotionLight befindet sich im oberen vorderen Außenbereich des Spülbehälters.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Arbeitsplatte ist demontiert (optional). Die rechte Seitenwand ist demontiert (optional). → Seite 389

4.21.1 EmotionLight demontieren

1. Rastnase hinten ausrasten (1).

1. Fassung nach oben entnehmen (2).
2. Stecker aus Kupplung ziehen (Gerät vorne unter rechts).
3. Elektrische Verbindung am Leistungsmodul offen.

1. EmotionLight aus dem Gerät nehmen.

4.21.2 EmotionLight montieren

1. Fassung in Spülbehälterrahmen einsetzen (1).

Instandsetzen

2. Rastnase einrasten (2).

3

ACHTUNG

Unsachgemäße Installation!

Beschädigung der Leitung im Bereich des Türscharniers.

Leitung im Bereich des Türscharniers so verlegen (zwischen Scharnierplatte und Spülbehälter), dass sie nicht durch bewegliche Teile beschädigt werden kann.

Leitung an der rechten Unterseite verlegen.

Instandsetzen

Abb. 3: Flachbandkabel

1. Stecker einstecken.

Instandsetzen

4.22 TimeLight tauschen

Das TimeLight nur als Komplettteil austauschen. Das TimeLight-Modul ist auf der Rückseite des Sockelblechs befestigt.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Sockelblende ist entfernt. → Seite 396. Das Sockelblech ist entfernt und umgedreht. → Seite 397.

4.22.1 TimeLight demontieren

1. Rastelemente (1) nach außen biegen.

1. TimeLight-Modul nach oben aus Führung (2) ziehen.

4.22.2 TimeLight montieren

1. Rastelemente (1) zurückbiegen.

1. TimeLight-Modul in Führung (2) schieben.
2. Elektrischen Anschluss herstellen.

Instandsetzen

4.23 Gap illumination tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist demontiert. Die Bedienblende ist entfernt.

4.23.1 Gap Illumination demontieren

1. Rastelement ausrasten (1).
2. Elektrische Verbindung am Bedienmodul öffnen (2).

2.1. Rastnase hinten ausrasten (1).

1. Lichtleiste entfernen (2).

Instandsetzen

3.1. Rastnase ausrasten (1).

1. PCB mit Halter anheben und vom Rahmen des Bedienmoduls entfernen (2).

4.23.2 Gap Illumination montieren

1. PCB-Halter in Rahmen des Bedienmoduls einsetzen.

1. Mit einem Klick-Geräusch festigen.

1. Lichtleiter montieren und mit einem Klick-Geräusch festigen.

1. Leitung mit dem Bedienmodul verbinden.

__SUPPIMER__

Sicherheit

2.1 Allgemeine Sicherheitshinweise 417 2.1.1 Geräte 417

Arbeit und Hilfsmittel.

Inbetriebnahme

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Seite 434 von 989

Inbetriebnahme

4.12 Austausch des Handbuchs

Wenn das Handbuch beschädigt ist, muss das gesamte Handbuch ersetzt werden.

Hinweis:

Das Gerät ist nicht an die Stromversorgung angeschlossen. Das Gerät ist an die Stromversorgung angeschlossen. Die äußere Tür ist geöffnet. Die äußere Tür ist geschlossen (für Einbau/Ausbau).

4.12.1 Entfernen des Handbuchs

1. ATOOUVBEGATE TNGAEKTPKIECS OUVBEOEIGAIO TO XEIPOTnIO KAI TOV aOHTnpa xauNlns otabuns launpuvntikou (1,2).

1. ATOOUVDEATE TO KAALWIO YEIWONC (3) (TPOAIPETIKO). 3.AvoIeTnTnpTaTcoukeun. 4.Aoapaiote To xepiotnpio yia va atntoppeet Tyn TTwn Tou (uykpatnTo)
2. Apaipote Exi biEs.

1. Apaipate To xEpiatnpio.

4.12.2 ToToBETnO n xEiPiotnpoiu

XpnooToonrTe Bic4x16mm.

Eykataotne pTnV aVTiTeHn oepa.

EMIOKEUN

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Σελιδα 445 ατο 989

EMIOKEUN

4.19 Avikataaotaan (kTu) OteyavotoinIKOU TOpTAs

PouT6eGn:

H oukeun elva aonouvdeepevn aTPOV npoxnpo0oocia H oukeun eivai aonouvoeyn aoTny rapoX vepou. H EeWTePkn TOpTa ExEaepBei Exαφαipεθειπλακa utroδoxnsβαons→439 Exiaippe9n Tioia (Tpoaiptikó).438 Ta eAathpiia Tóptac exouv apaipéθεI. O mivakacελeYxou exi apaipethetai. ApaipEbn paon nTn TAEouda kawdiwKtow d

4.19.1 Entfernen des Dichtungsrings

1. Entfernen Sie die beiden Schrauben, die den Dichtungsring an der unteren Abdeckung halten (1, 2).

2. Entfernen Sie den Deckel und den Dichtungsring.

3. Ziehen Sie die Schrauben an und setzen Sie den Dichtungsring wieder ein.

HINWEIS

1. Entfernen Sie den unteren Dichtungsring, um die innere Öffnung freizulegen.

4.19.2 Einsetzen des Dichtungsrings

1. Setzen Sie den Dichtungsring links und rechts an der Kante des Dichtungsrings mit dem Dichtungsring ein.

1. Führen Sie den Dichtungsring mit dem abgeschrägten Ende in die innere Öffnung ein.
2. Überprüfen Sie den Dichtungsring auf beide Schrauben.

HINWEIS

4.20 Austausch (Ersatz) des Dichtungsrings

Vorgehen:

Die Baugruppe ist von der Vorderseite zugänglich. Die Baugruppe ist von der Vorderseite zugänglich.

4.20.1 Entfernen des Dichtungsrings

4.20.2 Positionierung des Überhitzungsschutzes

Der Überhitzungsschutz muss gemäß der Abbildung positioniert werden. Dies ist 1750 mm für Geräte mit 81 cm Höhe und 1850 mm für Geräte mit 86 cm Höhe.

1. Vorbereitung des Überhitzungsschutzes
2. Stellen Sie sicher, dass die korrekte Funktion des Überhitzungsschutzes gewährleistet ist.

3. Die Kabel müssen mit dem Überhitzungsschutz verbunden sein.

4.

Der Überhitzungsschutz befindet sich in den Ecken. Der Überhitzungsschutz wird diagonal an den Enden angebracht und erstreckt sich bis zum vertikalen Profil.

Setzen Sie den Kopf des Überhitzungsschutzes vorne unter das äußere Profil. Der Überhitzungsschutz muss so weit wie möglich am Profil anliegen.

Position des Überhitzungsschutzes:

EMPFOHLEN

4.21 Montage EmotionLight

Das EmotionLight ist im vorderen Bereich des Geräts angebracht.

Montage:

Die Baugruppe wird von der Vorderseite her angeschlossen. Die Baugruppe wird an der Vorderseite befestigt. Die Vorderseite der Geräte ist zugänglich. Das Arbeitsblatt (optional) ist enthalten. Das Seitenblech wurde entfernt (optional).→430

4.21.1 EmotionLight entfernen

1. Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz (1).

2. Entfernen Sie die Schrauben an der Unterseite (2). 3. Lösen Sie das Gerät vorsichtig von der Halterung (falls vorhanden).

4. Trennen Sie die elektrische Verbindung von der Stromversorgung.

1. Entfernen Sie das EmotionLight von der Halterung.

4.21.2 EmotionLight installieren

1. Führen Sie die Schrauben in die dafür vorgesehenen Löcher ein (1).

Reparatur

2021-03-22 9001630792 Urheberrecht: BSH Hausgeräte GmbH Seite 487 von 989

Reparatur

2021-03-22 9001630792 Urheberrecht: BSH Hausgeräte GmbH Seite 493 von 989

Reparatur

2021-03-22_9001630792 Urheberrecht: BSH Hausgeräte GmbH Seite 502 von 989

Reparatur

2021-03-22_9001630792 Urheberrecht: BSH Hausgeräte GmbH Seite 528 von 989

Reparatur

2021-03-22_9001630792 Urheberrecht: BSH Hausgeräte GmbH Seite 534 von 989

Reparatur

2021-03-22 9001630792 Urheberrecht: BSH Hausgeräte GmbH Seite 543 von 989

Reparatur

4.1 Austausch des Arbeitsbehälters

Warnung:

Das Gerät muss von der Stromversorgung getrennt sein. Zum Anschluss muss ein freier Zugang gewährleistet sein.

4.1.1 Entfernen des Arbeitsgeräts

Reparatur

4.14 Austausch der Bodenplatte

Die Füße sind gleich, daher können die Positionen getauscht werden.

Anforderung:

Reparatur

4.17 Austausch der inneren Türscheibe

Anforderung:

Das Gerät muss von der Strom- und Wasserversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein.

4.17.1 Entfernen der inneren Türscheibe

1. Schrauben (1) herausdrehen
2. Die innere Türscheibe nach oben abnehmen (2).

1. Befestigen Sie die Tür mit Schrauben.
2. Setzen Sie den inneren Teil der Tür auf das Türscharnier.
3. Befestigen Sie den inneren Teil der Tür mit Schrauben.

Reparatur

4.19 Austausch der unteren Türdichtung

Warnung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Der äußere Teil der Tür muss entfernt sein. Die Bodenplatte muss entfernt sein. 563 Das Bodenpanel muss entfernt sein (Zubehör). 562 Die Türfedern müssen entfernt sein. Das Bedienfeld muss entfernt sein. Der Kabelbaumhalter auf der rechten Seite des unteren Teils muss entfernt sein.

4.19.1 Entfernen der Türdichtung

1. Entfernen Sie beide Halterungen (1,2) der unteren Türdichtung.

1. Trennen Sie das Überlaufrohr.

1. Nehmen Sie die Überlaufrinne ab.

Reparatur

1. Entfernen Sie die untere Türdichtung vom inneren Teil der Tür.

4.19.2 Einbau der Türdichtung

1. Dichtung an der linken und rechten Seite der Tür auflegen.

Reparatur

4.22 Austausch der TimeLight-Leuchte

Die TimeLight-Leuchte nur vollständig austauschen. Das TimeLight-Leuchtenmodul ist an der Grundplatte auf der Rückseite befestigt.

Anforderung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Die Grundplatte muss entfernt sein. → 562 Die Grundplatte muss entfernt und umgedreht sein. → 563

4.22.1 Entfernen der TimeLight-Leuchte

1. Drücken Sie die Halteelemente (1) nach außen.

1. Ziehen Sie das TimeLight-Leuchtenmodul nach oben aus der Führung (2).

4.22.2 Einbau der TimeLight-Leuchte

1. Drücken Sie die Halteelemente (1) in Position.

1. Schieben Sie das TimeLight-Leuchtenmodul in die Führung (2).
2. Stellen Sie die elektrischen Verbindungen her.

Reparatur

4.23 Austausch der Gap-Beleuchtung

Anforderung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Stromversorgung getrennt sein. Die äußere Türverkleidung muss abgenommen sein. Die Bedienblende muss abgenommen sein.

4.23.1 Entfernen der Gap-Beleuchtung

1. Entfernen Sie die Halterung (1).
2. Trennen Sie die elektrischen Verbindungen des Funktionsmoduls (2).

2.1. Entfernen Sie an der Rückseite die Halterung (1).

1. Entfernen Sie die optische Faser (2).

Reparatur

3.1. Entfernen Sie die Halterung (1).

Reparatur

4.19 Austausch der Türdichtung (unten)

Anforderung.

Montage in umgekehrter Reihenfolge.

Reparatur

Montage in umgekehrter Reihenfolge.

Reparatur

Reparaturen

Reparaturen

Reparaturen

Reparatur

4.1 Austausch der Arbeitsplatte

Voraussetzung:

Reparatur

Reparatur

4.22 TimeLight ersetzen

Reparatur

Reparatur

Reparatur

4.1 Die obere Abdeckung ersetzen

Voraussetzung:

Reparatur

Reparatur

4.19 Ersetzen der Türdichtung (unten)

Voraussetzung:

Reparatur

4.22 Ersetzen des TimeLight-Systems

Bild 1: Vollintegriert

Bild 2: Vollintegriert

Reparatur

4.1 Austausch der oberen Ablage

Voraussetzung:

Reparatur

4.14 Austausch der Fußblende

Reparatur

4.19 Austausch der Türdichtung (unten)

Vorgehen:
