ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BLL 215 METABO

el Οδηγίες χειρισμού 51

To Metabo BLL 2-15 είναι ένα εύκολο στο χειρισμό αλφάδι γραμμής δαπέδου με λέιζερ. Αυτό επιτρέπει μια γρήγορη, ακριβή ευθυγράμμιση στοιχείων (ειδικά πλακακιών) στο δάπεδο. Η κάθετα στο δάπεδο προβαλλόμενη γραμμή λέιζερ σε γωνία 90° εξυπηρετεί την εργασία ακριβείας.

Οι οριζόντια και κάθετα προβαλλόμενες γραμμές λέιζερ χρησιμεύουν σε μια εργασία με μεγάλη ακρίβεια. Η παλμική γραμμή λέιζερ καθιστά εφικτή την εργασία σε μεγαλύτερες αποστάσεις μ' έναν ειδικό δέκτη γραμμών.

Διαβάστε τις οδηγίες χειρισμού μαζί με το τμήμα των εικόνων. Τηρείτε τις γενικές υποδείξεις για το χειρισμό, φροντίδα και συντήρηση της συσκευής. Τηρείτε τις υποδείξεις ασφαλείας για ακτίνες λέιζερ!

Στοιχεία εργαλείου

(1) πλήκτρο : on/off
(2) LED για ένδειξη:
(2a) LED πράσινη: Λειτουργία ΟΝ ή ΕΤΟΙΜΟ
(2b) LED κόκκινη : Τάση μπαταρίας και υπερθέρμανση
(3) Ανοίγματα εξόδου Γραμμές λέιζερ
(4) Αεροστάθμη
(5) Καπάκι θήκης μπαταρίας
(6) εμβυσματώσιμη βάση
(7) Οδόντωση τοποθέτησης σε πλακάκια / πλάκες

Πριν την 1η έναρξη λειτουργίας:

Τοποθετείτε στο μαρκαρισμένο σημείο την προειδοποιτική υπόδειξη στη γλώσσα σας για τη σήμανση της συσκευής λέιζερ. Ο αντίστοιχες ετικέτες εμπεριέχονται στη συσκευασία.

Αυτή η ετικέτα με την προειδοποιητική υπόδειξη στην εκάστοτε γλώσσα χρήσης θα πρέπει να τοποθετηθεί εδώ στη θέση του αγγλικού κειμένου !

AKTINOBOLIA ΛΕΙΖΕΡ ΜΗΝ ΚΟΙΤΑΖΕΤΕ ΣΤΗΝ ΑΚΤΙΝΑ ΚΑΤΗΓΟΡΙΑ ΛΕΙΖΕΡ 2

Πρέπει να τοποθετηθούν μπαταρίες -→ Αλλαγή μπαταριών

el

Κύριες εφαρμογές :

Είδη λειτουργίας

B1

B2

To BLL 2-15 μπορεί να χρησιμοποιηθεί σε 2 είδη λειτουργίας.

1. ως εύκολα τοποθετημένο αλφάδι γραμμής δαπέδου με λέιζερ για εργασίες οριζοντιογραφίας

2. ως αλφάδι πλακακιών με λέιζερ, συνδυασμένο με την ειδική βάση προς ακριβή τοποθέτηση για γωνιακά ακριβή ευθυγράμμιση οριζοντιογραφιών πλακακιών

C1

'Εναρξη λειτουργίας

Με το διακόπτη οη/οff (1) ενεργοποιείται η συσκευή. Μετά την ενεργοποίηση εμφανίζονται γραμμές λέιζερ. Στο δάπεδο προβάλλεται έτσι μια γωνία 90°. Το σημείο τομής των γραμμών λέιζερ επιτρέπει μια εύκολη ευθυγράμμιση και μέτρηση. Το BLL 2-15 μπορεί να τοποθετηθεί πολύ κοντά σε μια γωνία. Οι γωνίες τοποθέτησης της βάσης αντιστοιχούν στη θέση των γραμμών λέιζερ. Με τη βοήθεια οργάνων μέτρησης, κι αν χρειαστεί, πλάκας σκόπευσης είναι δυνατή μια εφαρμοστή με ακρίβεια ευθυγράμμιση ως προς το περιβάλλον (γωνία, τοίχος κτλ.). Έτσι μπορεί να ευθυγραμμίζεται το BLL 2-15 ως ένα επίπεδο αναφοράς.

C2

C3

C4

D1

Λειτουργία ως αλφάδι γραμμής δαπέδου με λέιζερ

Η βάση κώνεται κάτω από τη συσκευή λέιζερ με την οδόντωση τοποθέτησης προς τα πάνω. Το BLL 2-15 τοποθετείται και ευθυγραμμίζεται εύκολα σε μια σημειοθέτηση.

D1

D2

D3

D4

D5

D6

Λειτουργία ως αλφάδι πλακακιών με λέιζερ

Η εμβυσματώσιμη βάση επιτρέπει μιαν ακριβή τοποθέτηση στις γωνίες πλακακιών / πλακών. Το BLL 2-15 μπορεί να χρησιμοποιηθεί πλάγια σε ένα πλακάκι / εντός περισσότερων πλακακιών. Μέσω εμβυσμάτωσης της βάσης με την οδόντωση τοποθέτησης προς τα κάτω μπορεί να χρησιμοποιηθεί το BLL 2-15 επίσης και πάνω σε ένα πλακάκι.

Έτσι ευθυγραμμίζονται οι γραμμές λέιζερ με τις γωνίες των πλακακιών ακριβώς και προβάλλουν έτσι με ακρίβεια προεκτεταμένες γραμμές στο δάπεδο.

'Ελεγχος της διακρίβωσης

Το αλφάδι γραμμής δαπέδου με λέιζερ BLL 2-15 έχει σχεδιαστεί και κατασκευαστεί

για τη χρήση στο εργοτάξιο και έχει παραδοθεί από το εργοστάσιό μας σε άψογα ρυθμισμένη κατάσταση. Όπως και σε κάθε εργαλείο ακριβείας πρέπει να ελέγχεται όμως η διακρίβωση του σε τακτικά χρονικά διαστήματα. Πριν από κάθε νέα έναρξη εργασιών, ιδιαίτερα εάν η συσκευή έχει υποστεί δυνατές δονήσεις, οφείλει να εκτελεστεί ένας έλεγχος.

'Ελεγχος της ακρίβειας γωνίας 90°:

Η εξακρίβωση διενεργείται με τη βοήθεια της πλάκας σκόπευσης ΠΣ!

1. Επιλέξτε μιαν απόσταση μέτρησης μήκους τουλάχιστον 10 μ.
   Σημαδεύετε σε ένα τέλος της γραμμής ένα σημείο Α στο δάπεδο.
2. Ευθυγραμμίστε το σημείο τομής των γραμμών λέιζερ πάνω από το σημείο Α.
3. Σημαδεύετε στο δάπεδο, περίπου στα μισά της γραμμής, ένα σημείο Β και στο τέλος ένα σημείο Ρ.
4. Μετατοπίζετε το BLL 2-15 στο σημείο Β και ευθυγραμμίζετε
   τη γραμμή λέιζερ 1 (L1) εκ νέου επάνω στο σημείο C.
5. Μαρκάρετε τη θέση D της ορθογώνιας γραμμής λέιζερ 2 (L2) επάνω στο δάπεδο.

Υπόδειξη:

Για μιαν ακριβή επαλήθευση θα έπρεπε να είναι οι αποστάσεις από Α προς Β, Β προς Κ και Β προς Ο περίπου ίδιες.

1. Στρέφετε το BLL 2-15 κατά 90°, έτσι ώστε η γραμμή λέιζερ 1 (L1) να είναι ευθυγραμμισμένη επάνω στο σημείο D.

2. Σημαδεύετε στο δάπεδο, στην πιο κοντινή απόσταση από το σημείο Α, τη θέση Ε της ορθής γραμμής λέιζερ 2 (L2).

3. Μετράτε την απόσταση μεταξύ των σημείων Α και Ε.

Απόσταση μεταξύ των σημείων Α και Ρ

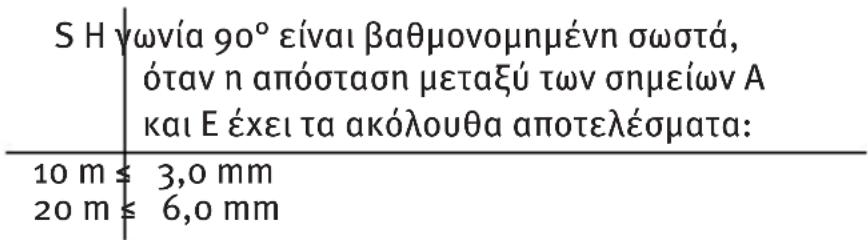

S H γωνία 90° είναι βαθμονομημένη σωστά, όταν η απόσταση μεταξύ των σημείων Α και Ε έχει τα ακόλουθα αποτελέσματα: 10 m ≤ 3,0 mm 20 m ≤ 6,0 mm

E1

E2

E3

E4

E5

Αλλαγή μπαταριών

Ανοίγετε το καπάκι των μπαταριών (4) στην κατεύθυνση του βέλους, τοποθετείτε νέες μπαταρίες σύμφωνα με τις ενδείξεις στη θήκη μπαταριών. Μπορούν να χρησιμοποιηθούν επίσης αντίστοιχες επαναφορτιζόμενες μπαταρίες.

F

Τεχνικά характерπριστικά

Τύπος λέιζερ : Κόκκινο λέιζερ διόδου, Λέιζερ γραμμής παλμικό, μήκος κύματος 635 nm

Ισχύς εξόδου : < 1 mW, κατηγορία λέιζερ 2

σύμφωνα IEC 60825-1:2007

Euθυγραμμία : ± 0,3 mm/m

Ακρίβεια γωνίας 90 : ± 0,3 mm /m

Μπαταρίες: 3 x 1,5 V αλκαλικές, μέγεθος MINION AA, LR6

Διάρκεια μπαταριών: περ. 20 ώρες (αλκαλικές)

Διάστημα θερμοκρασίας λειτουργίας:-10 °C μέχρι +50 °C

Διάστημα θερμοκρασίας αποθήκευσης: -25 °C μέχρι +70 °C

Επιφυλασσόμεθα για τεχνικές αλλαγές.

* Σε λειτουργία στα όρια αναφερόμενου διαστήματος θερμοκρασίας

el

Εργαλεία μέτρησης Metabo που έχουν ανάγκη επισκευής

Για τα εργαλεία μέτρησης Metabo που έχουν ανάγκη επισκευής, απευθυνθείτε στην αντίστοικη αντιπροσωπία της Metabo.

Διευθύνσεις βλέπε www.metabo.com.
