ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AT55 R1 MELICONI

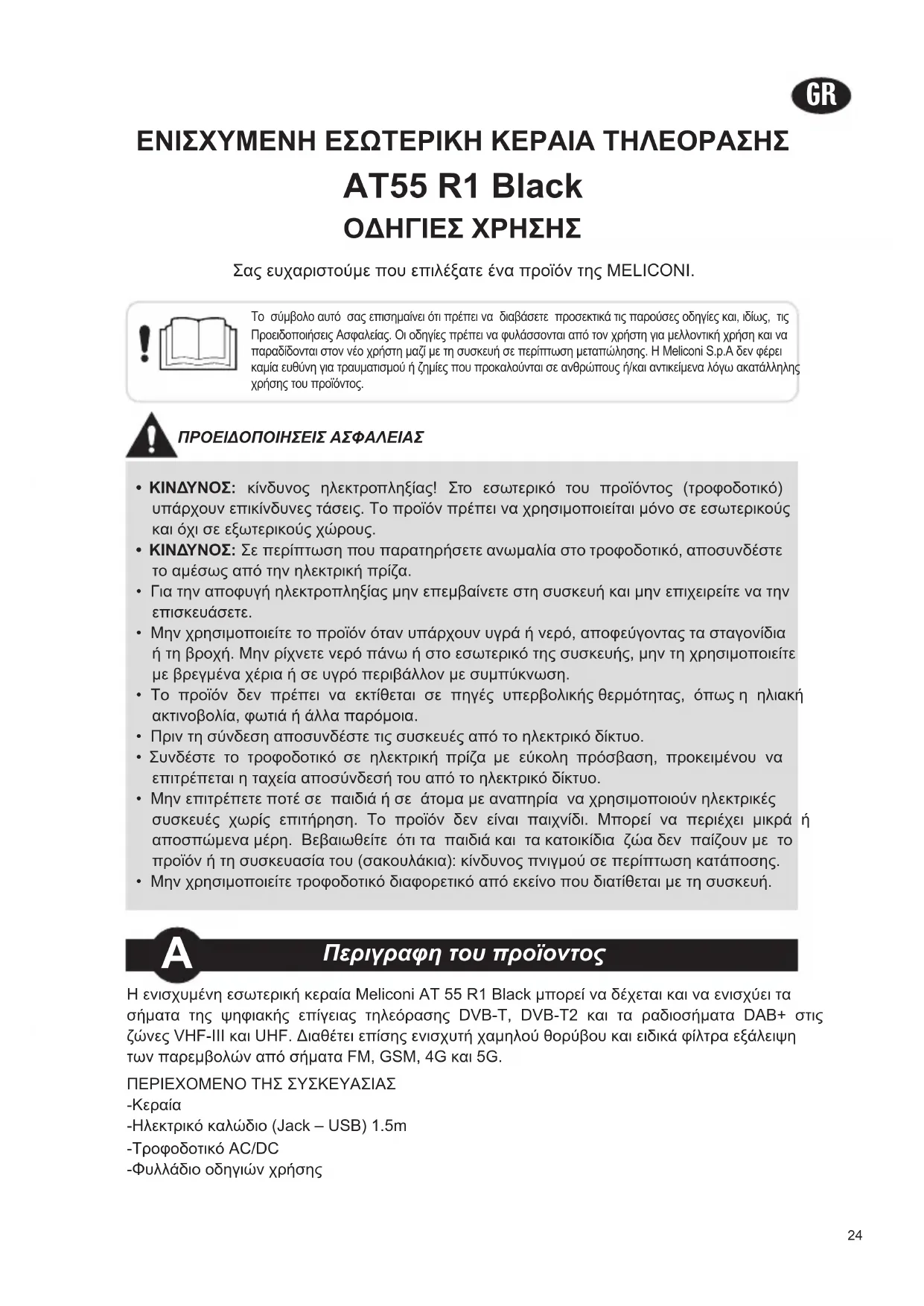

ΕΝΙΣΧΥΜΕΝΗ ΕΣΩΤΕΡΙΚΗ ΚΕΡΑΙΑ ΤΗΛΕΟΡΑΣΗΣ AT55 R1 Black ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Σας ευχαριστούμε που επιλέξατε ένα προϊόν της MELICONI. Η ενισχυμένη εσωτερική κεραία Meliconi AT 55 R1 Black μπορεί να δέχεται και να ενισχύει τα σήματα της ψηφιακής επίγειας τηλεόρασης DVB-T, DVB-T2 και τα ραδιοσήματα DAB+ στις ζώνες VHF-III και UHF. Διαθέτει επίσης ενισχυτή χαμηλού θορύβου και ειδικά φίλτρα εξάλειψη των παρεμβολών από σήματα FM, GSM, 4G και 5G.ΠΕΡΙΕΧΟΜΕΝΟ ΤΗΣ ΣΥΣΚΕΥΑΣΙΑΣ -Κεραία -Ηλεκτρικό καλώδιο (Jack – USB) 1.5m-Τροφοδοτικό AC/DC -Φυλλάδιο οδηγιών χρήσης

Περιγραφη του προϊοντος Το σύμβολο αυτό σας επισημαίνει ότι πρέπει να διαβάσετε προσεκτικά τις παρούσες οδηγίες και, ιδίως, τις Προειδοποιήσεις Ασφαλείας. Οι οδηγίες πρέπει να φυλάσσονται από τον χρήστη για μελλοντική χρήση και να παραδίδονται στον νέο χρήστη μαζί με τη συσκευή σε περίπτωση μεταπώλησης. Η Meliconi S.p.A δεν φέρει καμία ευθύνη για τραυματισμού ή ζημίες που προκαλούνται σε ανθρώπους ή/και αντικείμενα λόγω ακατάλληλης χρήσης του προϊόντος.ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

• ΚΙΝΔΥΝΟΣ: κίνδυνος ηλεκτροπληξίας! Στο εσωτερικό του προϊόντος (τροφοδοτικό) υπάρχουν επικίνδυνες τάσεις. Το προϊόν πρέπει να χρησιμοποιείται μόνο σε εσωτερικούς και όχι σε εξωτερικούς χώρους.
• ΚΙΝΔΥΝΟΣ: Σε περίπτωση που παρατηρήσετε ανωμαλία στο τροφοδοτικό, αποσυνδέστε το αμέσως από την ηλεκτρική πρίζα. • Για την αποφυγή ηλεκτροπληξίας μην επεμβαίνετε στη συσκευή και μην επιχειρείτε να την επισκευάσετε. • Μην χρησιμοποιείτε το προϊόν όταν υπάρχουν υγρά ή νερό, αποφεύγοντας τα σταγονίδια ή τη βροχή. Μην ρίχνετε νερό πάνω ή στο εσωτερικό της συσκευής, μην τη χρησιμοποιείτε με βρεγμένα χέρια ή σε υγρό περιβάλλον με συμπύκνωση.• Το προϊόν δεν πρέπει να εκτίθεται σε πηγές υπερβολικής θερμότητας, όπως η ηλιακή ακτινοβολία, φωτιά ή άλλα παρόμοια. • Πριν τη σύνδεση αποσυνδέστε τις συσκευές από το ηλεκτρικό δίκτυο.
• Συνδέστε το τροφοδοτικό σε ηλεκτρική πρίζα με εύκολη πρόσβαση, προκειμένου να επιτρέπεται η ταχεία αποσύνδεσή του από το ηλεκτρικό δίκτυο. • Μην επιτρέπετε ποτέ σε παιδιά ή σε άτομα με αναπηρία να χρησιμοποιούν ηλεκτρικές συσκευές χωρίς επιτήρηση. Το προϊόν δεν είναι παιχνίδι. Μπορεί να περιέχει μικρά ή αποσπώμενα μέρη. Βεβαιωθείτε ότι τα παιδιά και τα κατοικίδια ζώα δεν παίζουν με το προϊόν ή τη συσκευασία του (σακουλάκια): κίνδυνος πνιγμού σε περίπτωση κατάποσης.• Μην χρησιμοποιείτε τροφοδοτικό διαφορετικό από εκείνο που διατίθεται με τη συσκευή.25 (Για τις συνδέσεις συμβουλευτείτε τις εικ. 1, 2, 3)

• Τοποθετήστε την κεραία σε ευνοϊκό σημείο λήψης του σήματος, για παράδειγμα, κοντά σε παράθυρο ή/και προς την κατεύθυνση του τηλεοπτικού πομπού, μακριά από μεταλλικά αντικείμενα, ηλεκτρικές συσκευές και τοίχους από οπλισμένο σκυρόδεμα που μπορούν να επηρεάσουν το σήμα περιορίζοντας την απόδοση της λειτουργίας.

• Συνδέστε το καλώδιο [A] της κεραίας Meliconi στην υποδοχή κεραίας της τηλεόρασης (ή στον επίγειο ψηφιακό αποκωδικοποιητή).

• Γυρίστε δεξιόστροφα τον διακόπτη [D] επιλέγοντας τη μέγιστη ενίσχυση.

• Χρησιμοποιήστε το ηλεκτρικό καλώδιο [B] και συνδέστε το [F] στην κεραία [C]. Συνδέστε το άλλο άκρο του ηλεκτρικού καλωδίου [G] σε ελεύθερη υποδοχή USB της τηλεόρασης (ή του αποκωδικοποιητή). Με τον τρόπο αυτό, η τηλεόραση (ή ο αποκωδικοποιητής) παρέχει αυτόματα τροφοδοσία στην κεραία μόνο όταν ενεργοποιηθεί.

• Ενεργοποιήστε τη συσκευή (τηλεόραση/αποκωδικοποιητή) και επιλέξτε το επιθυμητό κανάλι. Βεβαιωθείτε ότι το Led (H) της κεραίας είναι αναμμένο. Εναλλακτικές συνδέσεις: Αν η τηλεόραση/αποκωδικοποιητής δεν διαθέτει ελεύθερη θύρα USB, μπορείτε να συνδέσετε την τροφοδοσία της κεραίας με έναν από τους ακόλουθους τρόπους. Εξωτερική τροφοδοσία

• Χρησιμοποιήστε το τροφοδοτικό [E] που διατίθεται με την κεραία. Συνδέστε το ηλεκτρικό καλώδιο της κεραίας [G] στη θύρα USB του τροφοδοτικού [E]. Συνδέστε το τροφοδοτικό [E] σε ηλεκτρική πρίζα 230V~ / 50Hz. Βεβαιωθείτε ότι το LED στην πρόσοψη [H] είναι αναμμένο. Σημείωση: Η κεραία AT55 R1 Black δεν διαθέτει διακόπτη. Με την τροφοδοσία αυτή, για να απενεργοποιήσετε την κεραία πρέπει να αποσυνδέσετε το τροφοδοτικό [E] από την πρίζα. Τροφοδοσία από αποκωδικοποιητή

• Αν η κεραία συνδεθεί σε ψηφιακό επίγειο αποκωδικοποιητή με ειδική έξοδο, μπορεί να τροφοδοτηθεί χρησιμοποιώντας μόνο το καλώδιο της κεραίας [A](συμβουλευτείτε τις οδηγίες χρήσης της συσκευής για να ενεργοποιήσετε την έξοδο 5Volt/Κεραία). Βεβαιωθείτε ότι το LED (H) ανάβει όταν ενεργοποιείται ο αποκωδικοποιητής. Στην περίπτωση αυτή, απενεργοποιώντας τον αποκωδικοποιητή, η κεραία απενεργοποιείται αυτομάτως και το LED σβήνει. Αν η ποιότητα της εικόνας δεν είναι ικανοποιητική ή δεν υπάρχει καθόλου σήμα, ενεργήστε ως εξής:

• Βεβαιωθείτε ότι η κεραία είναι ενεργοποιημένη: LED [H] αναμμένο

• Περιστρέψτε την κεραία έως ότου επιτευχθεί η καλύτερη λήψη.

• Ρυθμίστε την ενίσχυση περιστρέφοντας τον διακόπτη του ενισχυτή [D]. Η μέγιστη τιμή της ενίσχυσης δεν αντιστοιχεί πάντα στην καλύτερη δυνατή λήψη. Επιχειρήστε να μειώσετε την τιμή της ενίσχυσης σταδιακά.

• Παρατηρήστε τις κεραίες στις στέγες των γειτονικών κτηρίων και δοκιμάστε να προσανατολίσετε την κεραία προς την ίδια κατεύθυνση.

Βελτίωση της λήψης26

• Ενισχυμένη εσωτερική κεραία τηλεόρασης Διαστάσεις και βάρος: 270 x 132 x 54 mm, 230 g

• Τροφοδοσία: Power in [C]: 5Vdc/100mA Antenna in [A]: 5Vdc/50mA Τροφοδοτικό: IN: 100~240Vac/50-60Hz OUT (USB): 5Vdc/1A 5W (efciency level VI)

• Λήψη σημάτων ψηφιακής επίγειας τηλεόρασης (DVB-T/DVB-T2) και ψηφιακών ραδιοσημάτων DAB και DAB+.

• Ζώνες λήψης: VHF-ζώνη III (174~230 MHz) και UHF (470~694 MHz).

• Φίλτρα κατά των παρεμβολών FM, 5G, 4G και GSM.

• Δείκτης θορύβου ενισχυτή MMIC: < 1dB

• Αντίσταση εξόδου: 75 Ohm

• Θερμοκρασία χρήσης: 5~40 °C, υγρασία <85% (χωρίς συμπύκνωση)

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Το σύμβολο του διαγραμμένου κάδου επί της συσκευής υποδηλώνει, ότι στο τέλος της ωφέλιμης ζωής του, το προϊόν πρέπει να διατεθεί χωριστά από τα άλλα απόβλητα. Κατά συνέπεια, ο χρήστης οφείλει να παραδώσει τη συσκευή στο τέλος της ωφέλιμης ζωής της σε κατάλληλα κέντρα διαφοροποιημένης συλλογής ηλεκτρικών και ηλεκτρονικών αποβλήτων, ή να την επιστρέψει στο κατάστημα κατά την αγορά νέαςαντίστοιχης συσκευής. Η ορθή διαφοροποιημένη συλλογή προκειμένου να διατεθεί η συσκευή στην ανακύκλωση, την επεξεργασία Και τη διάθεση με φιλικό προς το περιβάλλον τρόπο, συμβάλλει στην αποφυγή ενδεχόμενων αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και διευκολύνει την ανακύκλωση των υλικών κατασκευής της συσκευής. ΕΓΓΥΗΣΗ 2 ΕΤΩΝ - Η εγγύηση εκπίπτει σε περίπτωση που το προϊόν έχει παραβιαστεί ή χρησιμοποιηθεί ακατάλληλα. Για τη χρήση της εγγύησης, φυλάξτε την απόδειξη αγοράς. Απλουστευμένη δήλωση συμμόρφωσης ΕΕ Ο κατασκευαστής, Meliconi SpA, δηλώνει ότι ο τύπος της ραδιοσυσκευής «ενισχυμένη κεραία AT55 R1 Black» ανταποκρίνεται στις ακόλουθες οδηγίες 2014/53/EU (RED) Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση Internet: www.meliconi.com/doc/at55r1

• Αν είναι εφικτό, συνιστάται ο συντονισμός των καναλιών της συσκευής (τηλεόραση αποκωδικοποιητής) συνδέοντας τη συσκευή προσωρινά σε διαφορετική και αξιόπιστη πηγή σήματος (π.χ. κοινόχρηστη κεραία). Υπενθυμίζεται ότι η χρήση εσωτερικής κεραίας πρέπει να θεωρείται «εναλλακτική» για τη λήψη των τηλεοπτικών καναλιών. Συνεπώς, ανάλογα με την ένταση των σημάτων που λαμβάνει η κεραία σε εσωτερικούς χώρους, τα αποτελέσματα μπορεί να είναι περισσότερο ή λιγότερο ικανοποιητικά αναλόγως με τις συνθήκες χρήσης. Τα καλύτερα αποτελέσματα επιτυγχάνονται όταν η κεραία είναι τοποθετημένη κοντά σε παράθυρο, προς την κατεύθυνση του τηλεοπτικού πομπού, χωρίς να παρεμβάλλονται κτήρια ή εμπόδια.27
