AT55 R1 - Antenne TV MELICONI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure amplifiée
Marque	Meliconi
Modèle	AT55 R1
Dimensions (antenne seule)	270 × 132 × 54 mm
Poids (antenne seule)	230 g
Alimentation	5 Vcc / 100 mA via USB ou bloc secteur (100-240 Vca, 50/60 Hz)
Consommation	< 2 W
Bandes de réception	VHF-III (174-230 MHz) et UHF (470-694 MHz)
Normes supportées	DVB-T, DVB-T2 HEVC, DAB / DAB+
Filtres anti-interférences	FM, 4G, 5G, GSM
Gain	Réglable par molette (amplification maximale en sens antihoraire)
Impédance de sortie	75 ohms
Câble coaxial	Intégré, connecteur femelle
Alimentation alternative	Via décodeur avec sortie +5V antenne (sans utiliser le bloc)
Température d'utilisation	+5 à +40 °C
Humidité	< 85 % (non condensante)
Garantie	2 ans
Contenu de l'emballage	Antenne avec câble coaxial, câble USB (Jack-USB, 1,5 m), bloc d'alimentation, notice
Usage	Intérieur uniquement
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas ouvrir le bloc d'alimentation ; éviter tout contact avec l'eau ; ne pas exposer à des sources de chaleur
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur ; confier toute réparation à un professionnel

FOIRE AUX QUESTIONS - AT55 R1 MELICONI

Comment alimenter l'antenne AT55 R1 ?

L'antenne peut être alimentée de trois façons : via la prise USB d'un téléviseur ou décodeur, via le bloc d'alimentation fourni branché sur une prise secteur 230V, ou directement par le câble coaxial si le décodeur délivre du +5V sur la prise antenne. La LED [H] s'allume lorsque l'alimentation est active.

Puis-je utiliser l'antenne avec un décodeur numérique ?

Oui, l'antenne est conçue pour être connectée à un téléviseur ou à un décodeur numérique terrestre. Si le décodeur possède une sortie +5V antenne, vous pouvez l'alimenter sans utiliser le bloc secteur.

Comment régler le gain de l'antenne ?

Tournez la molette [D] en sens antihoraire pour augmenter le gain. Attention : le gain maximal ne donne pas toujours la meilleure qualité d'image ; réduisez légèrement si nécessaire.

Que faire si aucune chaîne n'est captée ?

Vérifiez d'abord que la LED [H] est allumée. Orientez l'antenne vers l'émetteur (près d'une fenêtre de préférence). Réglez le gain avec la molette. Si le problème persiste, effectuez une recherche des chaînes sur votre téléviseur ou décodeur.

L'antenne AT55 R1 est-elle compatible avec la TNT HD ?

Oui, elle reçoit les signaux TNT HD ainsi que les normes DVB-T et DVB-T2 HEVC. Elle peut aussi capter la radio numérique DAB et DAB+.

Que faire si la LED de l'antenne ne s'allume pas ?

La LED [H] indique la présence d'alimentation. Si elle ne s'allume pas, vérifiez les connexions du câble USB ou du bloc secteur. Essayez une autre prise USB ou un autre bloc d'alimentation compatible.

Comment nettoyer l'antenne en toute sécurité ?

Utilisez un chiffon doux et sec pour dépoussiérer l'antenne. Ne jamais utiliser d'eau, de solvants ou de produits abrasifs. Débranchez l'antenne avant tout nettoyage.

L'antenne peut-elle être fixée au mur ?

Aucune fixation murale n'est prévue. L'antenne est conçue pour une pose sur un meuble ou une surface plane. Assurez-vous qu'elle est stable pour éviter les chutes.

Quelle est la portée de l'antenne AT55 R1 ?

La portée dépend fortement de l'environnement et de la distance à l'émetteur. Elle est destinée à un usage intérieur et donne les meilleurs résultats près d'une fenêtre, orientée vers l'émetteur, avec un minimum d'obstacles.

L'antenne fonctionne-t-elle à l'extérieur ?

Non, l'antenne est conçue exclusivement pour un usage intérieur. L'utilisation en extérieur expose à l'humidité et aux variations de température, ce qui peut endommager l'appareil et annuler la garantie.

MODE D'EMPLOI AT55 R1 MELICONI

Ce symbole vous invite à dire avec attention ces instructions, en particulier les Consignes de sécurité, que l'utilisateur doit conserver pour pouvoir les consulter ultérieurement. Cette notice doit toujours suivre le produit en cas de cession de ce dernier. Meliconi S.p.A. décline toute responsabilité en cas de lésions ou dommages causés à des personnes et/ou des biens à la suite d'un usage anormal du produit.

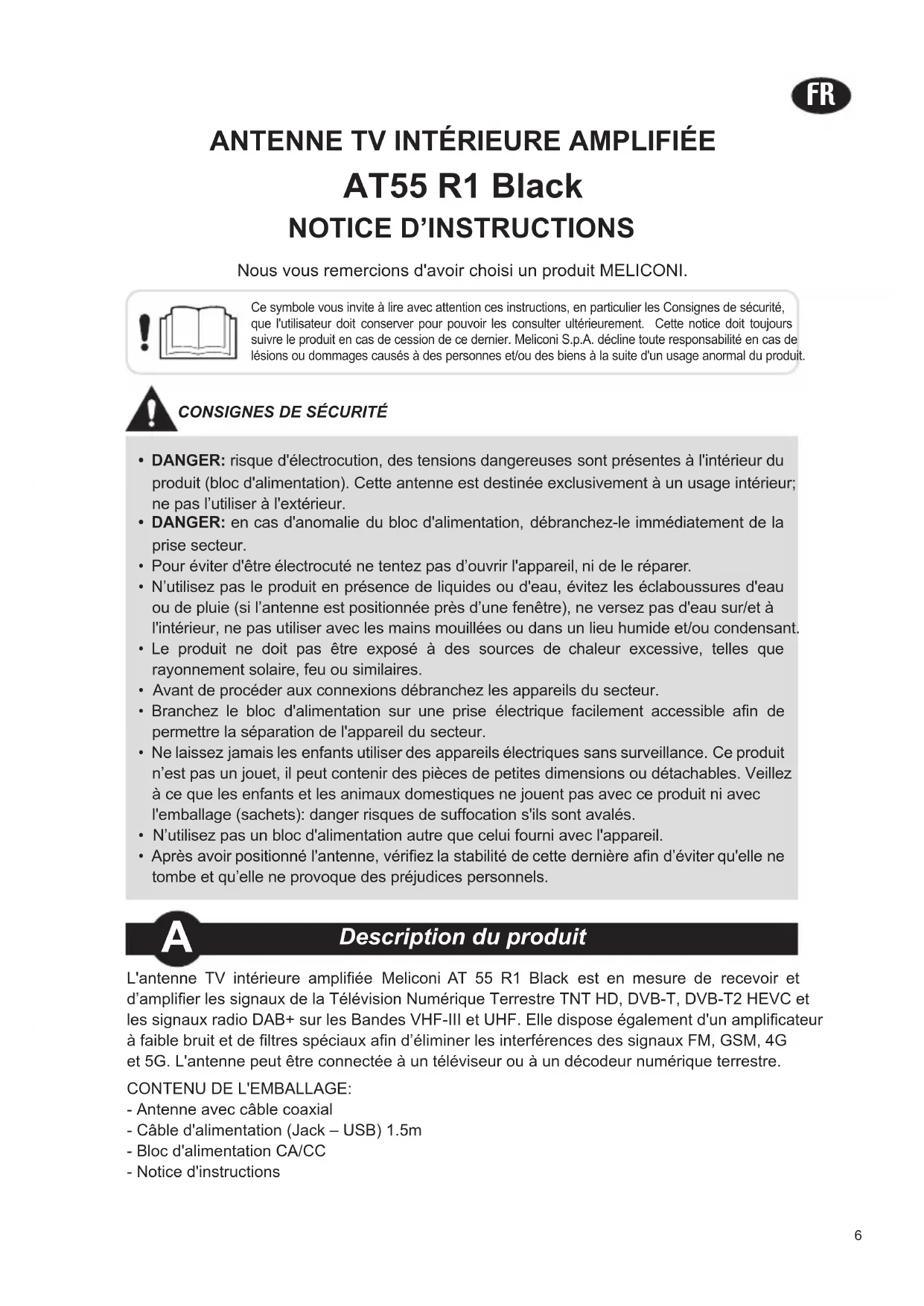

CONSIGNES DE SECURITE

• DANGER: risque d'électrocution, des tensions dangereuses sont presents à l'intérieur du produit (bloc d'alimentation). Cette antenné est destinée exclusivement à un usage interieur; ne pas l'utiliser à l'extérieur.
• DANGER: en cas d'anomalie du bloc d'alimentation, débranchez-le immédiatement de la prise secteur.
• Pour éviter d'être electrocuté ne tentez pas d'ouvrir l'appareil, ni de le réparer.
• N'utilisez pas le produit en présence de liquides ou d'eau, évitez les éclaboussures d'eau ou de pluie (si l'antenne est positionnée pres d'une fenêtre), ne versez pas d'eau sur/et à l'intérieur, ne pas utiliser avec les mains mouillées ou dans un lieu humide et/ou condensant.
• Le produit ne doit pas etre exposé à des sources de chaleur excessive, telles que rayonnement solaire, feu ou similaires.
• Avant de proceder aux connexions débranchez les apparèils du secteur.
• Branchez le bloc d'alimentation sur une prise électrique facilement accessible afin de permettre la séparation de l'appareil du secteur.
• Ne laissez jamais les enfants utiliser des apparciels électriques sans surveillance. Ce produit n'est pas un jouet, il peut contenir des pieces de petites dimensions ou détachables. Veiliez à ce que les enfants et les animaux domestiques ne jouent pas avec ce produit ni avec l'emballage (sachets): danger risques de suffocation s'ils sont avalés.
• N'utilisez pas un bloc d'alimentation autre que celui fourni avec l'appareil.
• ÀpRES avoir positionné l'antenne, vérifie la stabilité de cette dernière afin d'éviter qu'elle ne tombe et qu'elle ne provoque des préjudices personnels.

A

Description du produit

L'antenne TV interieure amplifiée Meliconi AT 55 R1 Black est en mesure de receiveoir et d'amplifier les signaux de la Television Numérique Terrestre TNT HD, DVB-T, DVB-T2 HEVC et les signaux radio DAB+ sur les Bandes VHF-III et UHF. Elle dispose également d'un amplificateur à faible bruit et de filtres spéciaux afin d'éliminer les interférences des signaux FM, GSM, 4G et 5G. L'antenne peut être connectée à un téléviseur ou à un décodeur numérique terrestre.

CONTENU DE L'EMBALLAGE:

• Antenne avec cable coaxial
• Câble d'alimentation (Jack - USB) 1.5m
• Bloc d'alimentation CA/CC
• Notice d'instructions

B

Installation

(pour les branchements se reporter aux Fig. 1, 2, 3, en première page)

• Placez l'antenne dans un endroit favorisant la réception du signal, par exemple près d'une fenêtre et/ou en direction de l'émetteur de télévision, loin des objets metalliques, des apparils électriques et des murs en béton armé, qui pouraient atténuer le signal en limitant son fonctionnement. Il est préféable d'utiliser cette antenne TV interieure sur une TV ou un décodeur extreme avec les canaux déjà régles.
• Connectez le cable [A] de l'antenne Meliconi sur la prise d'entrée de l'antenne située sur le téléviseur et eint (ou sur le decodeur numérique terreste et eint).
• Utilisez le cable d'alimentation [B] et connectez la fiche [F] sur la prise [C] de l'antenne; branchez l'autre extrémité du cable d'alimentation [G] sur une prise USB alimentée libre du téléviseur (ou du décodeur numérique terrestre). Dans cette configuration, quand le téléviseur (ou décodeur numérique terrestre) sera allumé, il alimentera automatiquement l'antenne TV.
• Allumez l'appareil (Téléviseur/DECODEUR) et scélectionnez un programme. Vérifiez que la Led (H) de l'antenne soit bien éclairée. Si ce n'est pas le cas, alimentez autrement l'antenne, voir chapitres B1 et B2.
• Faites tourner, en sens antihoraire, la molette [D] afin de parvenir à l'amplification maximale.

Connexions alternatives:

Si vous teléviseur/décodeur ne dispose pas d'une prise USB de libre ou si elle ne gère pas l'alimention +5V , l'antenne peut alors être alimentée des deux façon différentes.

Alimentation externe

• Utilisez le bloc d'alimentation [E] fourni. Connectez le cable d'alimentation de l'antenne [G] sur la prise USB du bloc d'alimentation [E]. Connectez la fiche du cable du bloc d'alimentation à la prise située au dos de l'antenne. Branchez ensuite le bloc d'alimentation [E] dans une prise electrique 230V / 50Hz . Vérifiez que la Led (H) de l'antenne soit bien éclairée.

Remarque : l'antenne AT55 R1 Black ne dispose pas d'un interrupteur ON/OFF. Dans cette configuration pour eteindre l'antenne, debranchez le bloc d'alimentation [E] de la prise secteur.

Alimentation par décodeur

• Si l'antenne est connectée à un décodeur numérique terrestre disposant de l'option "alimentation antennée ou +5V), alors vous pouvez alimenter l'antenne en utilisant uniquement le cable coaxial [A] sans utiliser le bloc d'alimentation (consultez le manuel d'utilisation de votre décodeur pour activer la sortie +5V /antenne). Verifiez que la Led (H) de l'antenne soit bien eclairée quand votre décodeur est allumé. Lorsque le décodeur est eteint, l'antenne et la Led [H] s'eteignent automatiquement.

C

Amélioration de la réception

Si la qualité de l'image n'est pas satisfaisante ou si aucun signal n'est reçu, suivez les étapes suivantes:

• Vérifiez si l'antonne est allumée: LED [H] allumée
• Orientez délicatement I'antenne jusqu'aobtenir une excellente reception.
• Réglez le gain en agissant sur la molette [D] du réglage de l'amplification ; la valeur maximum du gain ne correspond pas toujours à une meilleure qualité de l'image. Essayez de réduire un peu.
• Observe les antennes sur les toits des batiments voisins et essayez d'orienter l'antenne dans la même direction. Si possible, nous conseillons d'effectuer la recherche des canaux de

l'appareil (televiseur/DECODEUR) en le connectant provisoirement sur une source de signal valide différente (par ex. antenné hertzienne de toit ou de copropriété).

Nous vous rappelons que l'utilisation d'une antenné intérieure doit être considérée comme une solution "alternative" pour la réception des chaînes de télévision ; par conséquent, en raison de l'intensité des signaux qui peuvent atteindre l'antenne à l'intérieur de l'habitation. Il est possible d'obtenir des résultats plus ou moins satisfaisants selon les conditions d'utilisation. On obtient les membres résultats lorsque l'antenne est placée pres de la fenêtre, en direction de l'émetteur, sans obstacles, niBATiments interposés.

D

CHARACTERISTIQUES ET DONNEES TECHNIQUES

Antenne TV interieure amplifiée
- Dimensions et poids (antenne seule): 270 × 132 × 54 mm,230 g
- Alimentation: Entrée puissance [C]: 5Vcc/100mA
Entrée antenne [A]: 5Vcc/50mA

Bloc d'alimentation: ENTREE: 100~240Vca/50-60Hz SORTIE (USB): 5Vcc/1A 5W (niveau de rendement VI)

• Réception des signaux de la télévision numérique terrestre (TNT HD, DVB-T/DVB-T2 HEVC) et des signaux de la radio numérique DAB et DAB+.
• Gamme de réception: VHF-Bande III (174~230 MHz) et UHF (470~694 MHz).
• Filtres anti interférences pour signaux Bandes FM, 5G, 4G et GSM.
  Figure de bruit amplificateur MMIC: 1dB
• Gain régliable.
• Consommation: < 2 W
  Impedance sortie: 75 Ohm
• Température d'utilisation: +5~40 °C, humidité <85% (non condensante)

GARANTIE 2 ANS - La garantie est annulée si le produit est alteré ou utilisé incorrectement.
Conserveocyte préuve d'achat pour les réclamations au titre de la garantie.

Déclaration de conformité UE simplifiée

Le fabricant Meliconi SpA déclare que le type d'appareil radio "antenne amplifiée AT55 R1 Black" est conforme à la directive 2014/53/EU (RED).

Le texte intégral de la déclaration de conformité UE est disponible à l'adresse Internet suivante: www.meliconi.com/docc/at55r1

Le symbole de la poubelle barrée presente sur le produit indique que le produit, à la fin de sa durée de vie utile, doit être recyclé séparément des autres déchets. L'utilisateur devra donc porter l'apparéil arrivant en fin de vie aux centres de recyclage appropriés des déchets électriques et Electroniques ou bien le returner au redeveur lors de l'achat d'un nouvel équipement de type équivalent. Le tri sélectif adéquat en vue du recyclage, du traitement et/ou de l'élimination ecologique de l'équipment mis au rebut permet d'éviter d'eventuels effets négatifs sur l'environnement et la santé et favorise le recyclage des matériaux qui composent cet équipement.

Pour en savoir plus: www.quefairedemesdechets.fr
