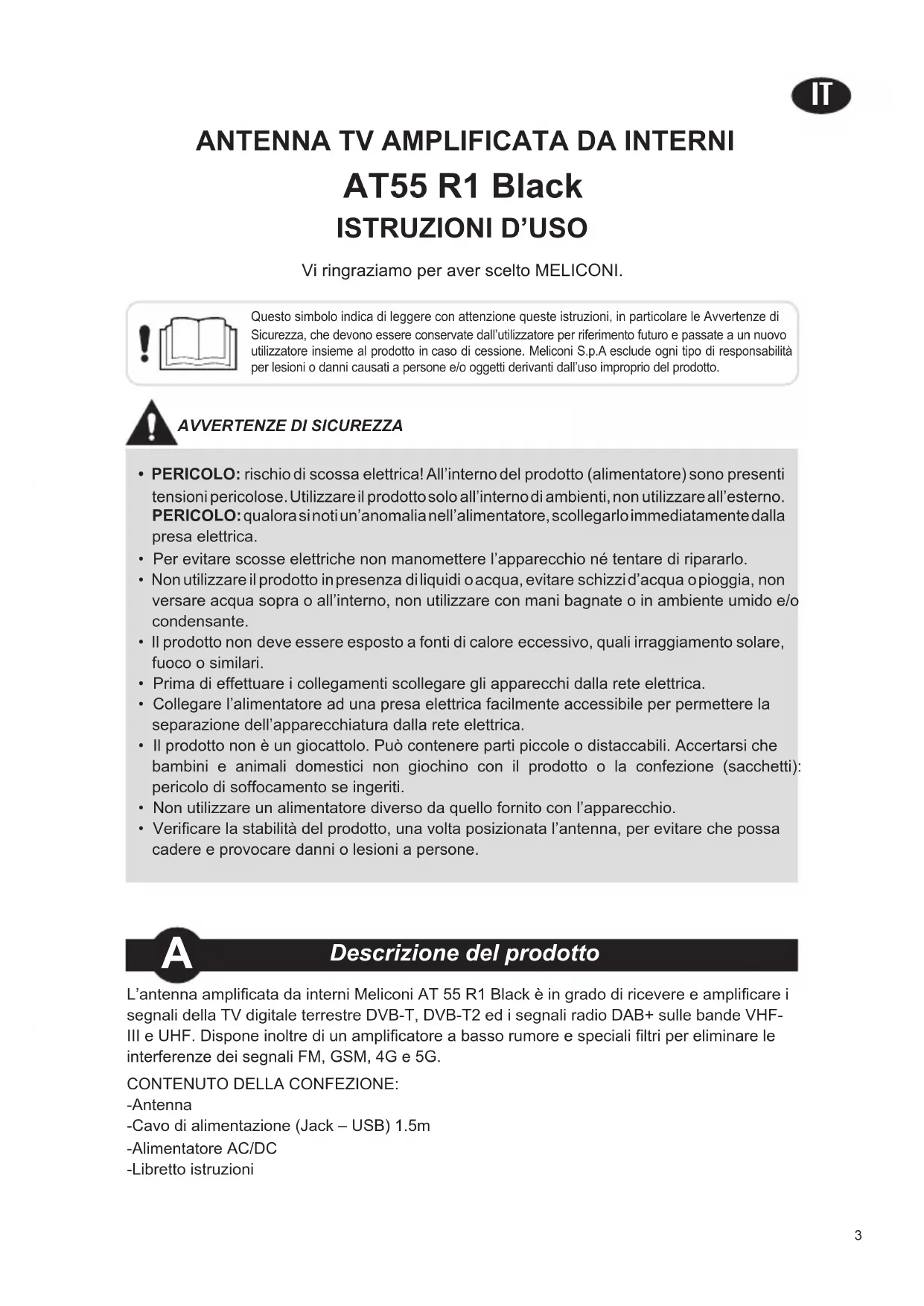

MANUALE UTENTE AT55 R1 MELICONI

Vi ringraziamo per aver scelto MELICONI.

Questo significato indica di leggere conattenzione queste istruzioni, in particolare le Avventenze di Sicurezza, che devono essere conservate dall'utilizzatore per riferimento futuro e passate a un nuovo utilizzatore insieme al prodotto in caso di cessione. Meliconi S.p.A esclude agli tipo di responsabilità per lesioni o danni causati a persona e/o oggetti derivanti dall'uso improprio del prodotto.

AVVERTENZE DI SICUREZZA

• PERICOLO: rischio di scossa elettrica! All'internalo del prodotto (alimentatore) sono presenti tensioni pericolose. Utilizzato il prodotto solo all'interno di ambienti, non utilizzato all'esterno. PERICOLO: qualora sinoti un'anomalia nell'alimentatore, scollegarlo immediamente alla presa elettrica.
• Per evitare scosse elettriche non manomettere l'apparecchio né tentare di ripararlo.
• Non utilizzato il prodotto in presenza diliquidi o acqua, evitare schizzi d'acqua o pioggia, non versare acqua sopra o all'interno, non utilizzato con mani bagnate o in ambiente umido e/o condensante.
• Il prodotto non deve essere esesto a fonti di calore eccessivo, quali irraggiamo solare, fuoco o similari.
• Prima di effettuare i collegamenti scollegare gli appearecchi alla rete elettrica.
• Collegare l'alimentatore ad una presa elettrica lavorante accessibile per permettere la separazione dell'apparecchiatura alla rete elettrica.
• Il prodotto non è un giocattolo. Può contentere parti piccole o distaccabili. Accertarsi che bambini e animali domestici non giochino con il prodotto o la confezione (sacchetti): pericolò di soffocamento se ingeriti.
• Non utilizzato un alimentatore diverso da quello fornito con l'apparecchio.
• Verificare la stabilità del prodotto, una volta posizionata l'antenna, per evitare che possa cadere e provocare danni o lesioni a personne.

A

Descrizione del prodotto

L'antenna amplificata da interni Meliconi AT 55 R1 Black è in grado di ricevere e amplificare i segnali della TV digitale terrestre DVB-T, DVB-T2 ed i segnali radio DAB+ sulle bande VHF-III e UHF. Dispone inoltre di un amplificatore a basso rumore e speciali filtri per eliminare le interferenze dei segnali FM, GSM, 4G e 5G.

CONTENUTO DELLA CONFEZIONE:

-Antenna
-Cavo di alimentazione (Jack - USB) 1.5m
-Alimentatore AC/DC
-Librettoistruzioni

B

Installazione

(per i collegamenti fare riferimento alle Fig. 1, 2, 3)

• Posizione l'antenna in una collocazione favorevole alla ricezione del segnale, per esempio vicino ad una finestra e/o in direzione dell'emittente teilevisiva, lontano da oggetti metallici, appearecchi elettrici e muri in cemento armato che potrebbero attenuare il segnale limitando il funzionamento.
• Collegare il cavo [A] dell'antenna Meliconi alla presa di ingresso antenna situata sul teileisure (o sul decoder digitale terrestre).
• Ruotare in senso antiorario la manopola [D] e regolare per la massima amplificazione.
• Utilizzare il cavo di alimentazione [B] e collegare [F] alla presa [C]; insere l'altro capo del cavo di alimentazione [G] ad una presa USB libera del Televisore (o Decoder).

In questo modo il TV (o decoder) fornirà automaticamente alimentazione all'antenna solo quando è accesso.

• Accendere l'apparecchio (TV / DECODER) e selezionare il canale desiderato. Verificare che il Led [H] dell'antenna si accenda. Allo spegnimento del TV(o decoder), l'antenna (ed il LED) normalmente si spengono.

Collegamenti differenti:

Se il proprio TV/Decoder non dispone di una presa USB libera è possibile alimentare l'antenna nei modi seguenti.

Alimentazione Esterna

• Utilizzare l'alimentatore [E] a corredo. Collegare il cavo di alimentazione dell'antenna [G] alla presa USB dell'alimentatore [E]. Inserire l'alimentatore [E] in una presa elettrica 230V / 50Hz . Verificare che il LED frontale [H] si accenda.

Note: L'antenna AT55 R1 Black non dispon di interrottore. In questa configurazione per spegnere l'antenna disconnettere l'alimentatore [E] alla presa.

Alimentazione da decoder

• Se l'antennaiene collegata ad un Decoder digitale Terrestre predisisto, è possibile prelevare l'alimentazione dell'antenna dal decoder utilizzando il solo cavo d'antenna [A] (riferirsi al manuale d'uso del Decoder per abilitare l'uscita 5Volt/Antenna). Verificare l'accensione del LED (H) quando il Decoder è accesso. In questo caso, allo spegnimento del Decoder, l'antenna (ed il LED) si spengono automaticamente.

C

Miglioramento della ricezione

Se la qualità dell'immagine non è soddisfacente o non si riceve alcun segnale operare nel seguente modo:

• Verificare che l'antenna sia accesa: LED [H] acceso
• Orientare l'antenna fino ad ottenere una riscezione ottimale.
• Regolare il guadagno agendo sulla regolazione dell'amplificazione (manopola [D]); non sempre il massimo valore del guadagno corrisponde ad una migliorie qualità dell'imagine. Provarare a ridurre un poco.
  Osservare le antenns sui tetti degli edifici vicini e provare ad orientare l'antenna nella stessa direzione.
• Se possibile, si consiglia di effettuare la sintonizzazione dei canali dell'apparato

(TV / DECODER) collegandolo temporaneamente ad una diversa e valida sorgente di segnale (per es. antenna condominiale).

Si rammenta che l'utilizzo di un'antenna interna è da considerarsi comunque una soluzione "alternativa" per la ricezione dei canali tevisivi; pertanto in ragione dell'intensità dei segnali che riescono a raggiungere l'antenna all'interno del locale, è possible ottenere risultati più o meno soddisfacenti secondo le condizioni di utilizzo. I migliori risultati si ottengono quando l'antenna è posizionata vicino alla finestra, in direzione dell'emittente,enza ostacoli o edifici frapposti.

Per Assistenza Tecnica contattateci al numero 02 66012766.

D

CARATTERISTICHE E DATI TECHNICI

• Antenna amplificata da interni
  Dimensioni e peso (sola antenna): 270 × 132 × 54 mm , 230 g

• Alimentazione: Power in [C]: 5Vdc/100mA

• Alimentatore: IN: 100~240Vac/50-60Hz
  OUT (USB): 5Vdc/1A 5W (efficiency level VI)
• Ricezione dei segnali della TV digitale terrestre (DVB-T/DVB-T2) e dei segnali radio digitale DAB e DAB+.
• Gamma di ricezione: VHF-banda III (174~230 MHz) e UHF (470~694 MHz).
• Filtri anti interferenze per FM, 5G, 4Ge GSM.
• Figura di Rumore amplificatore MMIC: 1dB
• Guadagno regolabile.
• Consumo: < 2 W
  Impedenza uscita: 75 Ohm
• Temperatura di utilizzo: +5 40^ C , umidità < 85% (non condensante)

GARANZIA 2 ANNI - La garanzia decade se il prodotto viene manomesso o usato impropria-mente. Conservare lo scontrino di acquisto per far valere la garanzia.

Dichiarazione di conformità UE amplificata

Il fabbricante, Meliconi SpA, dichiara che il tipo di apparecchiatura radio "antenna amplificata AT55 R1 Black" è conforme alla direttiva 2014/53/EU (RED)

Il testo completo della Dichiarazione di Conformità UE è disponibile al seguente indirizzo. Internet: www.meliconi.com/doc/at55r1

Il simbolo del cassetto barrato riportato rìputato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile delve essere raccolto separamente dagli altri rifiuti. L'utente dovra, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnarla al rivenditore al momento dell'accosto di una nuova apparecchiatura di tipo equivalente. L'adeguata racolta differenziate per l'avvio successivo dell'apparecchiatura dismensa al riciclaggio, al trattamento e allo smaltimento ambientale compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricicchio dei materiali di cui è composta l'apparecchiatura.
