ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CCE60NX1 CANDY

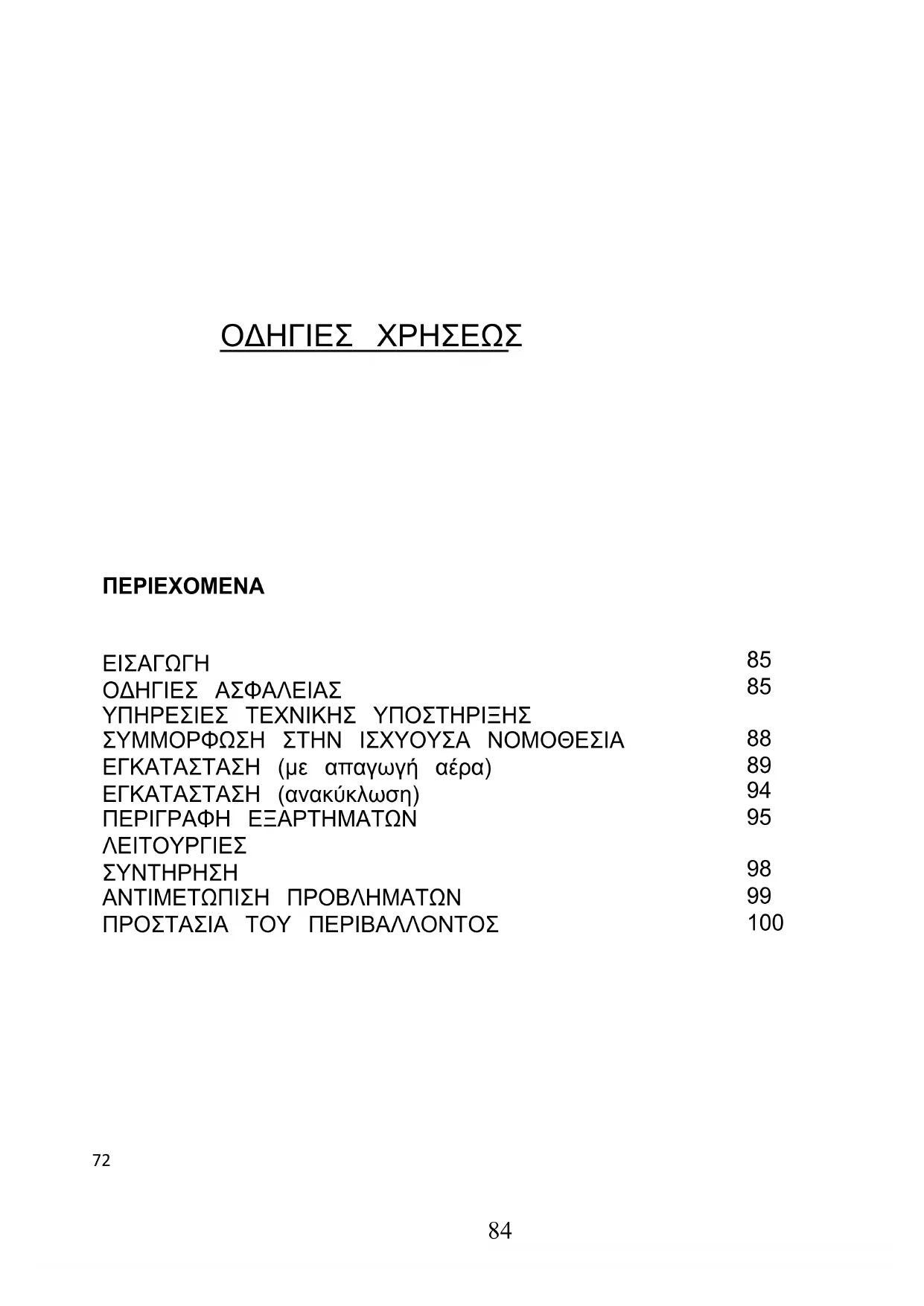

ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ ΠΕΡΙΕΧΟΜΕΝΑ

ΥΠΗΡΕΣΙΕΣ ΤΕΧΝΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ ΣΥΜΜΟΡΦΩΣΗ ΣΤΗΝ ΙΣΧΥΟΥΣΑ ΝΟΜΟΘΕΣΙΑ

ΕΓΚΑΤΑΣΤΑΣΗ (με απαγωγή αέρα)

ΕΓΚΑΤΑΣΤΑΣΗ (ανακύκλωση)

ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

84ΕΙΣΑΓΩΓΗ Σας ευχαριστούμε που επιλέξατε αυτόν τον απορροφητήρα Το βιβλίο που κρατάτε στα χέρια σας περιέχει όλες εκείνες τις οδηγίες και πληροφορίες που είναι χρήσιμες για την εγκατάσταση χρήση και συντήρηση της

Για την σωστή λειτουργία και εγκατάσταση της συσκευής παρακαλούμε να διαβάσετε προσεκτικά το βιβλίο οδηγιών που κρατάτε στα χέρια σας. Το καπέλο της συσκευής έχει κατασκευαστεί από εξαιρετικά υλικά και έχει αεροδυναμικό σχεδιασμό. Είναι εξοπλισμένο με ένα ηλεκτρικό μοτέρ και ένα ανεμιστήρα που εξασφαλίζει μεγάλη ισχύ απορρόφησης ενώ η λειτουργία του είναι αθόρυβη,διαθέτει επίσης ένα φίλτρο κατακράτησης λίπους το οποίο εγκαθίσταται χωρίς δυσκολία. ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ Μην αφήνετε τα παιδιά να χρησιμοποιούν τη συσκευή Αυτή η συσκευή (απορροφητήρας) σχεδιάστηκε αποκλειστικά για οικιακή χρήση. Ο απορροφητήρας αυτός είναι ακατάλληλος για χρήση σε μπαρμπεκιου ,ψησταριά ή άλλες επαγγελματικές χρήσεις Ο απορροφητήρας και το φίλτρο πρέπει να πλένονται τακτικά έτσι ώστε να εξασφαλίζεται η αποτελεσματική λειτουργία τους. Καθαρίζετε τον απορροφητήρα σύμφωνα με τις οδηγίες και μην χρησιμοποιείτε τη συσκευή σε σημεία που υπάρχει κίνδυνος

Δεν επιτρέπεται το ψήσιμο απευθείας επάνω στη φλόγα της εστίας

Διατηρείται τον περιβάλλοντα χώρο τακτοποιημένο και καθαρό Πριν συνδέσετε τη συσκευή βεβαιωθείτε ότι το καλώδιο παροχής δεν παρουσιάζει φθορές. Εάν το καλώδιο εμφανίζει φθορές πρέπει να αντικατασταθεί από έμπειρο τεχνικό . Ενόσω ο απορροφητήρας βρίσκεται σε λειτουργία σε χώρο στον οποίο ταυτόχρονα λειτουργούν συσκευές με υγραέριο ή άλλο καύσιμο,πρέπει να εξασφαλίζεται ο επαρκής εξαερισμός του χώρου. Η απαγωγή του αέρα δεν πρέπει να γίνεται σε καπνοδόχο που χρησιμοποιείται για την απαγωγή των αερίων που παράγονται από συσκευές αερίου ή άλλου καύσιμου.

Η απαγωγή του αέρα πρέπει να γίνεται σύμφωνα με την ισχύουσα

Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από άτομα(και παιδιά ) με μειωμένες ψυχοφυσικές ικανότητες ή από άτομα που δεν διαθέτουν γνώση και εμπειρία γύρω από το τρόπο λειτουργίας της συσκευής. Η χρήση της συσκευής από τα προαναφερθέντα άτομα πρέπει να γίνεται με την επίβλεψη ατόμου που θα φέρει την ευθύνη για την ασφάλεια

Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή. Μην ανάβετε φλόγες κάτω από τον απορροφητήρα. Ο απορροφητήρας αυτός μπορεί να χρησιμοποιηθεί αποκλειστικά πάνω από συσκευές με 4 το πολύ εστίες. Κίνδυνος ηλεκτροπληξίας Η σύνδεση της συσκευής πρέπει να γίνει αποκλειστικά σε γειωμένη πρίζα. Σε περίπτωση αμφιβολίας ζητήστε την βοήθεια εξειδικευμένου τεχνικού. Η μη τήρηση των προαναφερθέντων οδηγιών μπορεί να προκαλέσει ,πυρκαγιά και ηλεκτροπληξία.

δωματίου.Ο σκοπός αυτής της λάμπας είναι να παρέχει φωτισμό κατά τη χρήση του προϊόντος. Η λάμπα που χρησιμοποιείται σε αυτό το προϊόν δεν είναι κατάλληλη για χρήση στο φωτισμό ενός3

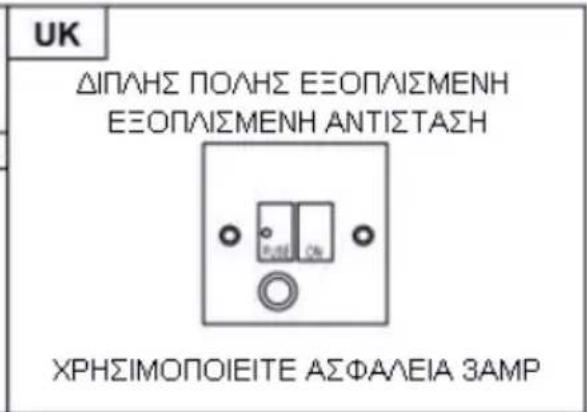

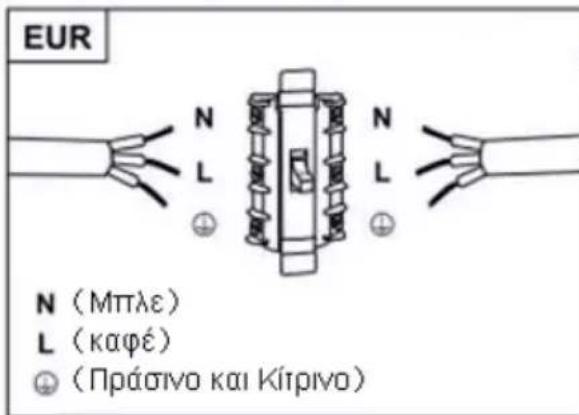

Η ασφάλεια πρέπει να έχει ονομαστική τιμή 3 Amps Ηλεκτρική εγκατάσταση Όλες οι εγκαταστάσεις πρέπει να πραγματοποιούνται από αρμόδιο άτομο ή από ειδικευμένο προσωπικό ηλεκτρολόγος. Πριν συνδέσετε το ηλεκτρικό δίκτυο, βεβαιωθείτε ότι το δίκτυο η τάση αντιστοιχεί στην τάση στην πινακίδα τύπου. Απευθείας σύνδεση Η συσκευή πρέπει να συνδεθεί απευθείας στο δίκτυο µε ένα παντολικό διακόπτη µε ελάχιστο άνοιγµα µεταξύ 3 mm τις επαφές. Ο εγκαταστάτης πρέπει να βεβαιωθεί ότι έχει τη σωστή ηλεκτρική σύνδεση και ότι συµµορφώνεται µε το διάγραµµα καλωδίωσης. Το καλώδιο δεν πρέπει να λυγίζει ή να συµπιέζεται. Ελέγχετε τακτικά το βύσµα και το καλώδιο τροφοδοσίας για ζηµιές. Εάν το καλώδιο τροφοδοσίας είναι κατεστραµµένο, πρέπει να αντικατασταθεί από ειδικό καλώδιο ή συναρµολόγησης που διατίθεται από τον κατασκευαστή ή τον αντιπρόσωπό του. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πρόκειται για συσκευή Κατηγορίας Ι και ΠΡΕΠΕΙ να είναι γειωμένη Αυτή η συσκευή τροφοδοτείται με καλώδιο τριών κυκλωμάτων με έγχρωμο χρώμα ακολουθεί: καφέ = L ή Ζω Μπλε = N ή Ουδέτερος Πράσινο και Κίτρινο = E ή Γη75 Πίνακας εξαρτημάτων για τυπική εγκατάσταση (standard)

ΕΓΚΑΤΑΣΤΑΣΗ στο τοίχο (απαγωγή στο περιβάλλοντα χώρο) Εάν διατίθεται μια οπή απαγωγής του αέρα στο περιβάλλον ο απορροφητήρας μπορεί να συνδεθεί όπως απεικονίζεται στο σχέδιο που ακολουθεί ,με την βοήθεια ενός σωλήνα από(σμάλτο, αλουμίνιο, εύκαμπτο σωλήνα ή άλλο μη εύφλεκτο υλικό, με εσωτερική διάμετρο 150mm)

1. Πριν από την εγκατάσταση διακόψτε την λειτουργία της συσκευής και

αποσυνδέστε την. 2 Ο απορροφητήρας πρέπει να απέχει από την επιφάνεια της εστίας 60 – 75 cm με αυτό το τρόπο λειτουργεί καλύτερα .

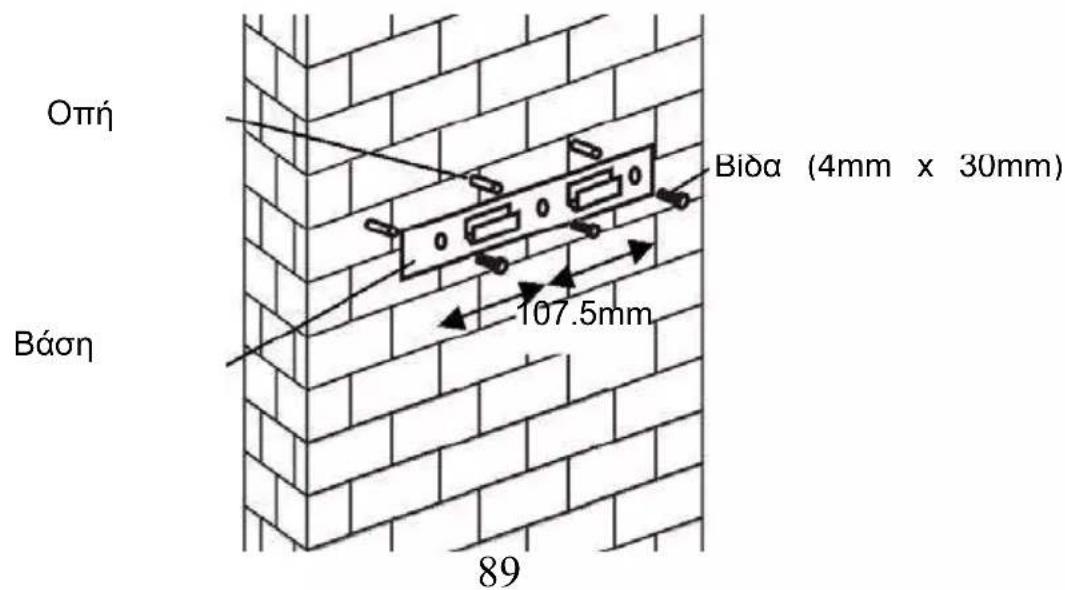

3. Ανοίξτε τρεις οπές 8 mm για να βιδ ώ σε τε τ ην βάσ η

στή ρ ιξ ης . Βιδώστε και σφίξτε με τις βίδες που συνοδεύουν την βάση στήριξης .

107.5mm Βίδα (4mm x 30mm) 89Θα πρέπει να ανοίξετε επιπλέον οπές 2x8 χιλιοστώνκαι να προμηθευτείτε βίδες στερέωσης και υποδοχές (ούπα) πριν από την εγκατάσταση.

Για μοντέλα με κεκλιμένο πλαίσιο77

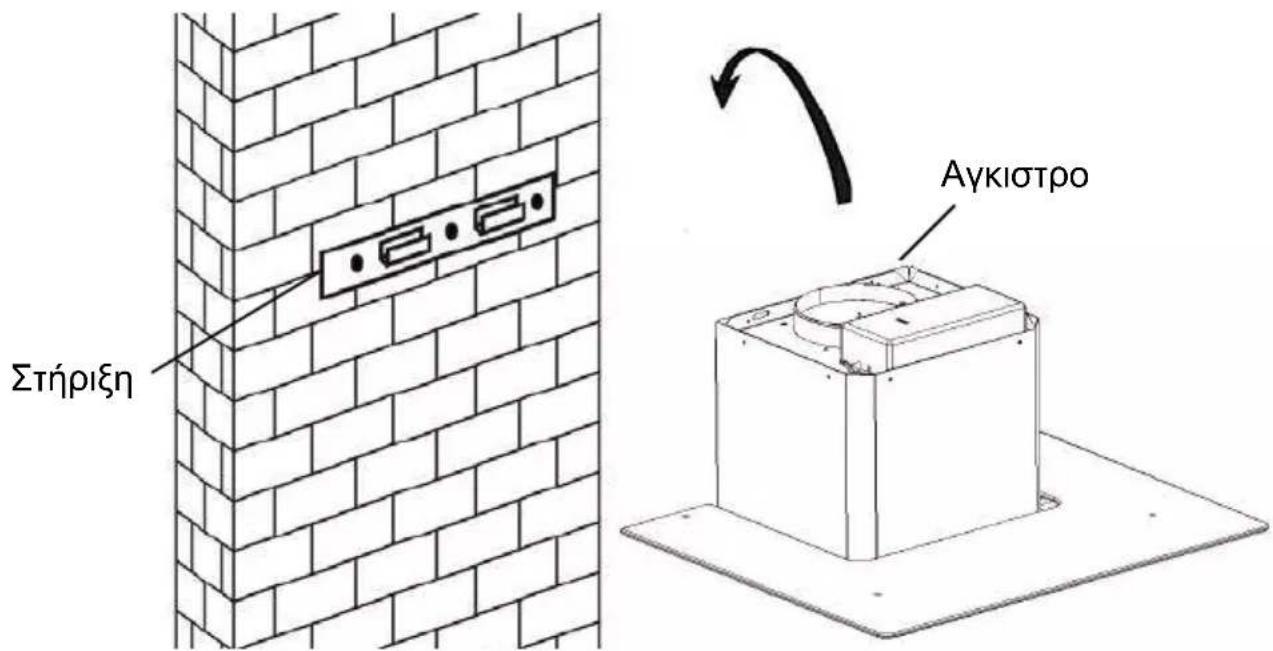

4. Σηκ ώ στ ε το καπ έ λο κα ι κρε μ άσ τε το στη ν βάσ η

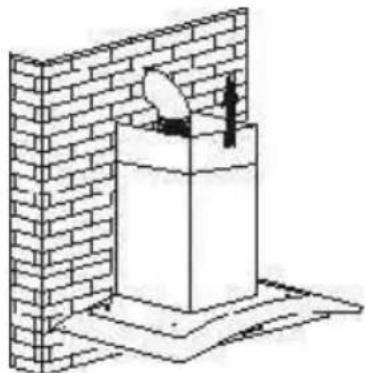

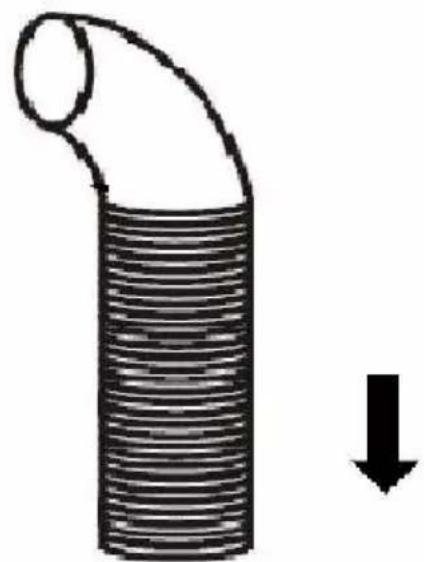

5. Στε ρεώ σ τε την βαλ βί δ α μια ς κατ εύ θ υν ση ς γι α την

απ αγ ωγ ή τω ν αερ ίω ν απ ό τον απ ορ ρ οφ ητ ή ρα . Στην συν έχε ια συ νδ έ στ ε το σω λή ν α απα γω γή ς επ άν ω στ η ν βαλ β ίδ α όπως φα ίν ετ α ι στη ν πιο κά τ ω εικ όν α . Σωλήνας απαγωγής αερίων

i.Τοποθετείστε το γυαλί στην θέση του στο επάνω μέρος του απορροφητήρα .

ii. Στερεώστε τις 4 βίδες με τις ροδέλες. Μην σφίξετε

τις βίδες πολύ δυνατά γιατί υπάρχει κίνδυνος να

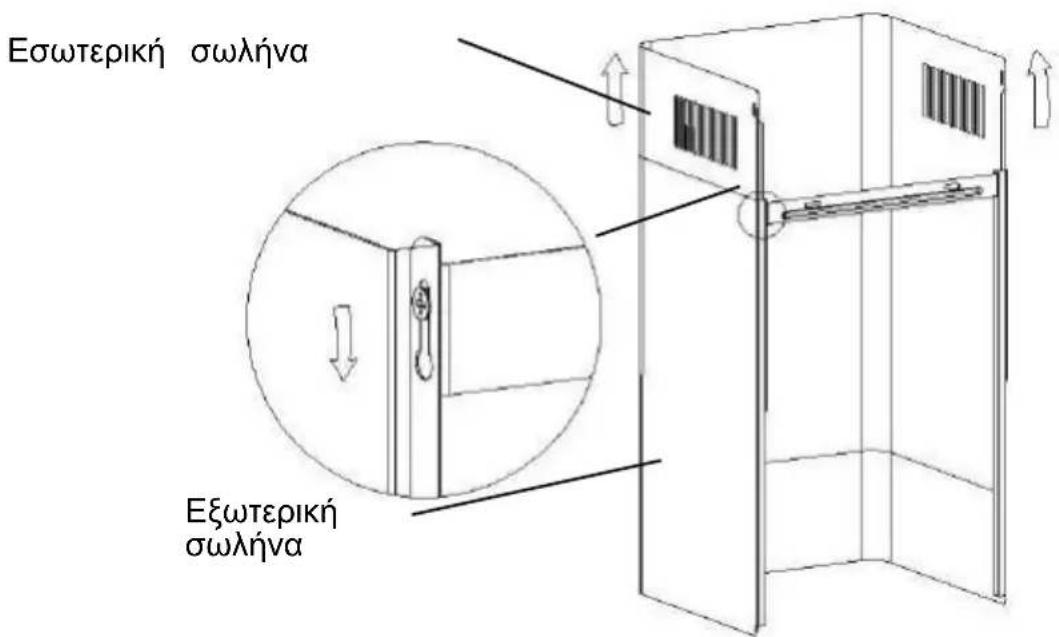

i. Θηλυκώστε τον ένα σωλήνα μέσα στον άλλο και τραβήξτε τον

εσωτερικό σωλήνα προς την οροφή. Ρυθμίστε ανάλογα το ύψος που θέλετε . ii.Ανασηκώστε την καμινάδα ώστε να διαμορφώσετε ανάλογα το ύψος .Αφού ρυθμίσετε το ύψος, κρεμάστε την σωλήνα από τις οπές στερέωσης στις βίδες όπως απεικονίζεται πιο

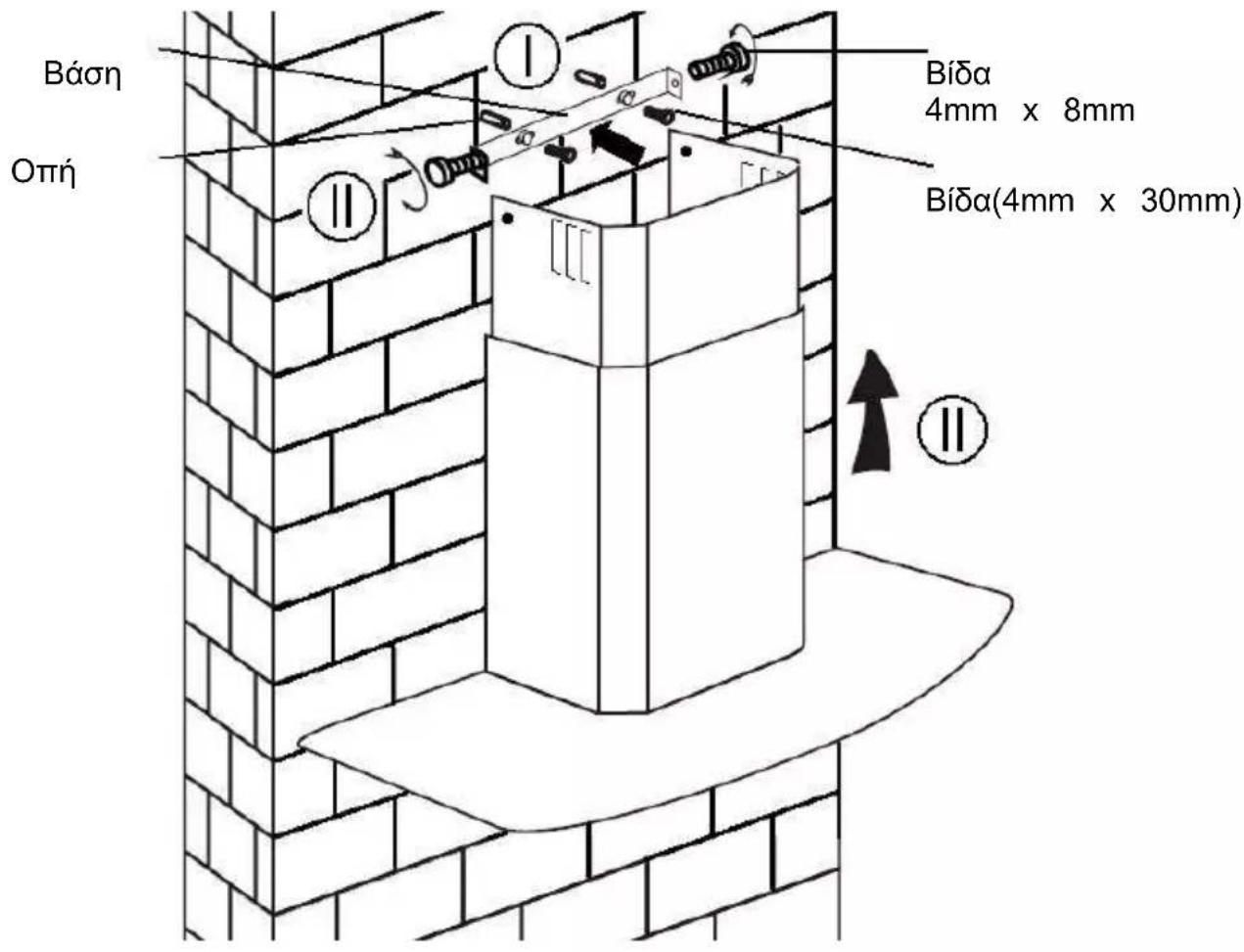

i. Ανοίξτε δύο οπές με διάμετρο 8mm για να

τοποθετήσετε την δεύτερη βάση .Βιδώστε και στερεώστε την δεύτερη βάση με τις δύο διαθέσιμες

ii. Ευθυγραμμίστε τους αγωγούς με την βάση και στερεώστε με τις

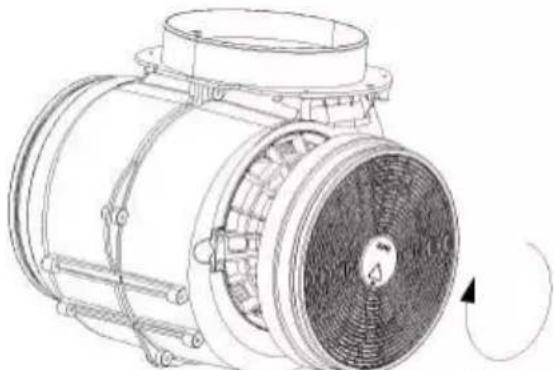

ΕΓΚΑΤΑΣΤΑΣΗ (λειτουργία ανακύκλωσης) Εάν ο χώρος που θα εγκαταστήσετε τον απορροφητήρα δεν διαθέτει σημείο απαγωγής ,δεν απαιτείται η χρήση του εύκαμπτου σωλήνα. Ο τρόπος εγκατάστασης είναι όμοιος με εκείνο που περιγράφεται στην παράγραφο ΕΓΚΑΤΑΣΤΑΣΗ στο τοίχο (απαγωγή στο περιβάλλοντα χώρο) Μπορείτε να χρησιμοποιήσετε το φίλτρο ενεργού άνθρακα για να περιορίσετε τις μυρωδιές. Για να τοποθετήσετε το φίλτρο ενεργού άνθρακα πρέπει να αφαιρέσετε πρώτα το φίλτρο κατακράτησης λίπους πιέζοντας το γάντζο στερέωσης. Τοποθετείστε το φίλτρο ενεργού άνθρακα από την πλευρά του μοτέρ και περιστρέψτε δεξιόστροφα . Επαναλάβετε το ίδιο και από την άλλη πλευρά

oΒεβαιωθείτε ότι το φίλτρο είναι καλά στερεωμένο ,διαφορετικά μπορεί να φύγει από τη θέση του και να κάνει ζημιά . o Μόλις το φίλτρο στερεωθεί η ισχύς θα μειωθεί. 94Κουµπί1 Το πλήκτρο είναι µε ένδειξη φωτισ µού µε οπίσθιο φωτισ µό, όταν πιέζετε το κου µπί, ο οπίσθιος φωτισ µός θα ανάψει και ο ανεµιστήρας θα ανάψει µε χαµηλή ταχύτητα . όταν πατήσετε ξανά, θα απενεργοποιήσει τον ανεµιστήρα . Χρησι µοποιείται για τον εξαερισ µό της κουζίνας . Ενδείκνυται όταν βράζου µε νερό ή µαγειρεύου µε φαγητό που παράγει

Κουμπί2 Το πλήκτρο είναι µε ένδειξη φωτισ µού προς τα πίσω , όταν πιέζετε το κου µπί, ο οπίσθιος φωτισ µός θα ενεργοποιηθεί και ο ανεµιστήρας θα ενεργοποιηθεί µε τη µέτρια ταχύτητα . όταν πατήσετε ξανά, θα απενεργοποιήσει τον ανε µιστήρα . Χρησι µοποιείται για τον εξαερισ µό της κουζίνας µε στάνταρ λειτουργία . Κουμπί3 Το κουμπί είναι με ένδειξη φωτισμού με οπίσθιο φωτισμό, όταν πιέζετε το κουμπί, ο οπίσθιος φωτισμός θα ενεργοποιηθεί και ο ανεμιστήρας θα ενεργοποιηθεί σε υψηλή ταχύτητα. όταν πατήσετε ξανά, θα απενεργοποιήσει τον ανεμιστήρα. Χρησιμοποιείται για τον εξαερισμό της κουζίνας όταν έχουμε παραγωγή πολύ καπνού και ατμών.

ΔΙΑΜΟΡΦΩΣΗ 1 ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ ΛΕΙΤΟΥΡΓΙΕΣ ΣΗΜΕΙΩΣΗ : Πιέζοντας ταυτόχρονα και τα τρία πλήκτρα ,η συσκευή θα λειτουργήσει με την μέγιστη ταχύτητα εξαερισμού . Πλήκτρο φωτι σμούΛΕΙΤΟΥΡΓΙΕΣ Πλήκτρο χαμηλής ταχύτητας 1 Χρησιμοποιείται για τον εξαερισμό της κουζίνας. Ενδείκνυται όταν βράζουμε νερό ή μαγειρεύουμε φαγητό που παράγει λίγο ατμό. Πλήκτρο μεσαίας ταχύτητας

Χρησιμοποιείται για τον εξαερισμό της κουζίνας με στάνταρ λειτουργία. Πλήκτρο χαμηλής ταχύτητας

Χρησιμοποιείται για τον εξαερισμό της κουζίνας όταν έχουμε παραγωγή πολύ καπνού και ατμών. Πλήκτρο φωτι

ΣΗΜΕΙΩΣΗ : Πιέζοντας ταυτόχρονα και τα τρία πλήκτρα ,η συσκευή θα λειτουργήσει με την μέγιστη ταχύτητα εξαερισμού .

Κουμπί Off Είναι χρησιμοποιείται για την απενεργοποίηση του ανεμιστήρα. ΔΙΑΜΟΡΦΩΣΗ 282 Κουμπί On / Off Είναι χρησιμοποιείται για την ενεργοποίηση / απενεργοποίηση του ανεμιστήρα. Ταχύτητα συν το κουμπί Για την αύξηση της ταχύτητας του ανεμιστήρα Κουμπί μείωσης ταχύτητας Για τη μείωση της ταχύτητας του ανεμιστήρα. κουμπί φωτός ψηφιακή οθόνη Ένδειξη ταχύτητας ανεμιστήρα: "1" για χαμηλή ταχύτητα, "2" για Μεσαία ταχύτητα, "3" για υψηλή ταχύτητα, "4" για τη λειτουργίαBooster. Quick timer: Πατήστε το +& - κρατήστε για 1 δευτερόλεπτο, ψηφιακή οθόνη θα αναβοσβήνει και σε 5 λεπτά μετράνε προς τα κάτω, μετά από 5 λεπτά κινητήρα και το φως θα σβήσει αυτόματα & Buzzer ήχος για 1 δευτερόλεπτο. Λειτουργία Booster Ο απορροφητήρας διαθέτει λειτουργία Booster. Για να την ενεργοποιήσετε, πατήστε την ένδειξη μέχρι να φτάσετε στην ένταση απορρόφησης 4 και αφού ενεργοποιηθείη υψηλότερη ταχύτητα απορρόφησης κατά την διάρκεια λειτουργίας του απορροφητήρα, η ταχύτητα θα αυξηθεί επιπλέον για 5 λεπτά και έπειτα θα επανέλθει.

Πριν από κάθε διαδικασία καθαρισμού διακόψτε την λειτουργία της συσκευής και αποσυνδέστε την από την παροχή .

I. Συνήθης καθαρισμός

Καθαρίστε με ένα υγρό μαλακό ύφασμα στο οποίο θα έχετε προσθέσει μικρή ποσότητα απορρυπαντικού για το σπίτι ή σαπουνόνερο.Μην χρησιμοποιείτε συρματάκι καθαρισμού,χημικές ουσίες,διαβρωτικά υλικά ή πολύ σκληρές βούρτσες.

II. Μηνιαίος καθαρισμός των Φίλτρων

ΕΠΙΣΗΜΑΝΣΗ: Ο μηνιαίος καθαρισμός των φίλτρων είναι απαραίτητος για την αποφυγή κίνδυνου πυρκαγιάς . Τα φίλτρα μαζεύουν λίπος και σκόνη επηρεάζοντας την αποτελεσματική λειτουργία του απορροφητήρα. Εάν δεν καθαριστούν ,τα υπολείμματα του λίπους (που είναι εύφλεκτα ) μπορεί να βουλώσουν τα φίλτρα. Ο καθαρισμός των φίλτρων να γίνεται με απορρυπαντικό καθαρισμού για το

III. Ετήσιος καθαρισμός Φίλτρων Άνθρακα

Αφορά ΑΠΟΚΛΕΙΣΤΙΚΑ τις συσκευές που κάνουν ανακύκλωση του αέρα Το φίλτρο αυτό κατακρατεί τις οσμές και πρέπει να αντικαθίσταται τουλάχιστον μια φορά το χρόνο, ανάλογα με την χρήση του απορροφητήρα .

IV. Αντικατάσταση του λαμπτήρα φωτισμού.

Ξεβιδώστε τις βίδες από το τζάμι και αφαιρέστε το.Εντοπίστε τον λαμπτήρα που πρέπει να αντικατασταθεί. Στην εικόνα που ακολουθεί μπορείτε να δείτε πως είναι τοποθετημένος Αφαιρέστε την σύνδεση με την παροχή και βγάλτε την βάση του λαμπτήρα από τον απορροφητήρα. Σημαντικό: Για να αντικαταστήσετε τον καμμένο λαμπτήρα πρέπει να αφαιρέστε όλο το ηλεκτρικό κύκλωμα και την υποδοχή

των λαμπτήρων (LED light: MAX 1.5W) Τοποθετείστε τους νέους λαμπτήρες,την υποδοχή και το κύκλωμα επανσυνδέστε το κύκλωμα . Τοποθετείστε το κρύσταλλο και τις βίδες .βεβαιωθείτε ότι έχετε βιδώσει τις βίδες

λειτουργεί ο ανεμιστήρας Ο ανεμιστήρας έχει μπλοκάρει Διακόψτε την λειτουργία της συσκευής και απευθυνθείτε στο κέντρο τεχνικής υποστήριξης. Βλάβη μοτέρ Δεν ανάβει το φως και δεν λειτουργεί ο ανεμιστήρας Καμένος λαμπτήρας

Αντικατάσταση του λαμπτήρα Αποσυνδεδεμένη

Συνδέστε την πρίζα στην παροχή

Χαλασμένος ο ανεμιστήρας Διακόψτε την λειτουργία της συσκευής και απευθυνθείτε στο κέντρο τεχνικής υποστήριξης Το μοτέρ δεν έχει τοποθετηθεί σωστά. Διακόψτε την λειτουργία της συσκευής και απευθυνθείτε στο κέντρο τεχνικής υποστήριξης Ο απορροφητήρας δεν έχει στερεωθεί καλά στην βάση

Αποσυνδέστε τη συσκευή και βεβαιωθείτε ότι οι βάσεις στήριξης είναι σωστά τοποθετημένες.

ικανοποιητικά Ο απορροφητήρας απέχει πολύ από την επιφάνεια της εστίας. Ο απορροφητήρας πρέπει να απέχει από την επιφάνεια της εστίας 65-75 cm ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ Η συσκευή συνοδεύεται από ένα πιστοποιητικό επί του οποίου αναγράφονται οι όροι και οι προϋποθέσεις ισχύος της εγγύησης . Η χρονική διάρκεια της εγγύησης είναι 24 μήνες από την ημερομηνία αγοράς της συσκευής, όπως αυτή προκύπτει από το τιμολόγιο αγοράς ή άλλο επίσημο παραστατικό .

Το πιστοποιητικό εγγύησης πρέπει να είναι σωστά συμπληρωμένο και να επιδεικνύεται στο τεχνικό προκειμένου να πιστοποιήσει ότι η επέμβαση γίνεται σε καθεστώς εγγύησης. ΤΡΟΠΟΣ ΕΠΕΚΤΑΣΗΣ ΤΗΣ ΕΓΓΥΗΣΗΣ έως 5 Χρόνια Εάν επιθυμείτε να επεκτείνετε την διάρκεια εγγύησης της συσκευής σας Για περισσότερες πληροφορίες καλέστε το 210 6845750 εσωτερικό 2 ΑΠΟΚΑΤΑΣΤΑΣΗ ΒΛΑΒΗΣ η ΚΑΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ Τα κέντρα τεχνικής υποστήριξης Gias Service είναι τα μόνα αρμόδια για την αποκατάσταση τυχόν βλάβης ή κακής λειτουργίας . Καλέστε το 80111505050 (αστική χρέωση για όλη την Ελλάδα) προκειμένου να συνδεθείτε με το πλησιέστερο κέντρο τεχνικής υποστήριξης.Στον δικτυακό τόπο www.candy.gr μπορείτε να αναζητήσετε το πλησιέστερο στην περιοχή σας κέντρο τεχνικής υποστήριξης. ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ ΠΑΡΑΓΩΓΗΣ Σε κάθε επικοινωνία με το κέντρο τεχνικής υποστήριξης είναι σημαντικό να αναφερθείτε στον αριθμό μητρώου και στα στοιχεία παραγωγής της συσκευής που αναγράφονται τόσο στο πιστοποιητικό εγγύησης όσο και στην ετικέτα του προϊόντος. Με αυτό το τρόπο θα βοηθήσετε στην ταχύτερη και πιο αποτελεσματική επέμβαση του τεχνικού ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Αυτή η συσκευή πληροί την υπάριθμ. 2012/19/EU Ευρωπαϊκή Οδηγία για τα ηλεκτρονικά απόβλητα. Βεβαιωθείτε ότι η απόσυρση της συσκευής θα γίνει με τον προσήκοντα τρόπο, έτσι συμβάλετε ενεργά στην προστασία του περιβάλλοντος και την εξασφάλιση συνθηκών υγιεινής . Το σύμβολο αυτό υποδηλώνει ότι η συσκευή δεν μπορεί να χαρακτηρισθεί ως κοινό απόρριμμα.. Για την ορθή απόσυρση της συσκευής απευθυνθείτε στο κέντρο ανακύκλωσης του Δήμου της περιοχής σας, στην διεύθυνση καθαριότητας ή στο κατάστημα που αγοράσατε την συσκευή.
