Marke	Candy
Modell	CCE60NX1
Produkttyp	Dekorative Wandhaube, Klasse I
Breite	60 cm
Tiefe	50 cm
Höhe (Kamin)	Von 60 bis 110 cm verstellbar
Nettogewicht	ca. 15 kg
Stromversorgung	220-240 V, 50 Hz, Erdung erforderlich
Motorleistung	200 W
Beleuchtung	LED, max. 1,5 W (nicht einzeln austauschbar)
Anzahl der Geschwindigkeitsstufen	3 Stufen + Booster-Funktion (5 Min.)
Abluftart	Externe Abluft (Durchmesser 150 mm) oder Umluft mit Aktivkohlefilter
Fettfilter	Spülmaschinengeeignet, monatlich zu reinigen
Aktivkohlefilter	Jährlich zu ersetzen (bei Umluftbetrieb)
Mindestabstand über dem Kochfeld	60 cm (Elektro) oder 75 cm (Gas)
Sicherheit	Automatische Abschaltung bei Überhitzung, Schutz gegen elektrischen Schlag (Klasse I)
Geräuschpegel	ca. 55 dB(A) (Normalgeschwindigkeit)
Mitgeliefertes Zubehör	Kamin, Halterungen, Schrauben, Rückschlagklappe
Regelmäßige Wartung	Außenreinigung mit feuchtem Tuch und mildem Reinigungsmittel
Reparierbarkeit	Ersatzteile verfügbar (Lampe, Filter, Motor); Eingriff durch Fachmann empfohlen

Häufig gestellte Fragen - CCE60NX1 CANDY

Was ist der ideale Abstand zwischen Dunstabzugshaube und Kochfeld?

Für eine optimale Funktion installieren Sie die Haube in einem Abstand von 60 bis 75 cm über dem Kochfeld. Beachten Sie 60 cm für Elektroherde und 75 cm für Gasherde.

Wie reinige ich den Fettfilter?

Der Fettfilter sollte monatlich gereinigt werden. Entfernen Sie ihn und waschen Sie ihn in der Spülmaschine oder von Hand mit einem milden Reinigungsmittel. Ein verschmutzter Filter kann die Saugleistung verringern und stellt eine Brandgefahr dar.

Wann muss der Aktivkohlefilter ersetzt werden?

Der Aktivkohlefilter muss jährlich ersetzt werden, wenn die Haube im Umluftbetrieb (ohne Außenabluft) arbeitet. Er ist nicht waschbar.

Wie tausche ich die LED-Lampe der Haube aus?

Trennen Sie die Haube vom Stromnetz, entfernen Sie die Schrauben der Glasplatte, dann trennen Sie den Stecker. Die LED-Lampen sind nicht einzeln austauschbar: Sie müssen die gesamte Einheit Lampe + Fassung + Kabel ersetzen (LED max. 1,5 W). Montieren Sie in umgekehrter Reihenfolge.

Warum vibriert meine Dunstabzugshaube stark?

Vibrationen können durch eine blockierte Lüfterturbine oder einen schlecht befestigten Motor verursacht werden. Überprüfen Sie auch, ob die Haube richtig an der Wandhalterung befestigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie aktiviere ich die Booster-Funktion?

Die Booster-Funktion wird durch Drücken der entsprechenden Taste (Stufe + oder Taste 4 je nach Modell) aktiviert. Sie erhöht die Geschwindigkeit für 5 Minuten auf Maximum und kehrt dann zur vorherigen Geschwindigkeit zurück.

Was tun, wenn die Haube gar nicht angeht?

Überprüfen Sie zuerst, ob das Netzkabel richtig eingesteckt ist. Wenn die Beleuchtung funktioniert, aber der Motor nicht, ist möglicherweise die Turbine blockiert oder der Motor defekt. Kontaktieren Sie den Kundendienst.

Kann ich die Haube über einem Gasherd verwenden?

Ja, aber halten Sie einen Mindestabstand von 75 cm zwischen der Haube und den Brennern ein. Die Haube ist nicht für die Installation über einem Kochfeld mit mehr als 4 Kochstellen ausgelegt.

Wie installiere ich die Haube im Umluftbetrieb?

Wenn Sie keine Außenabluft haben, erfolgt die Installation wie im Abluftmodus, aber Sie müssen Aktivkohlefilter hinzufügen (nicht im Lieferumfang enthalten). Der Abluftschlauch wird nicht benötigt.

Wo finde ich die Seriennummer der Haube?

Die Seriennummer (16 Ziffern, beginnend mit 3) befindet sich auf dem Garantiezertifikat oder auf einem am Gerät angebrachten Etikett. Sie ist für alle Kundendienstanfragen erforderlich.

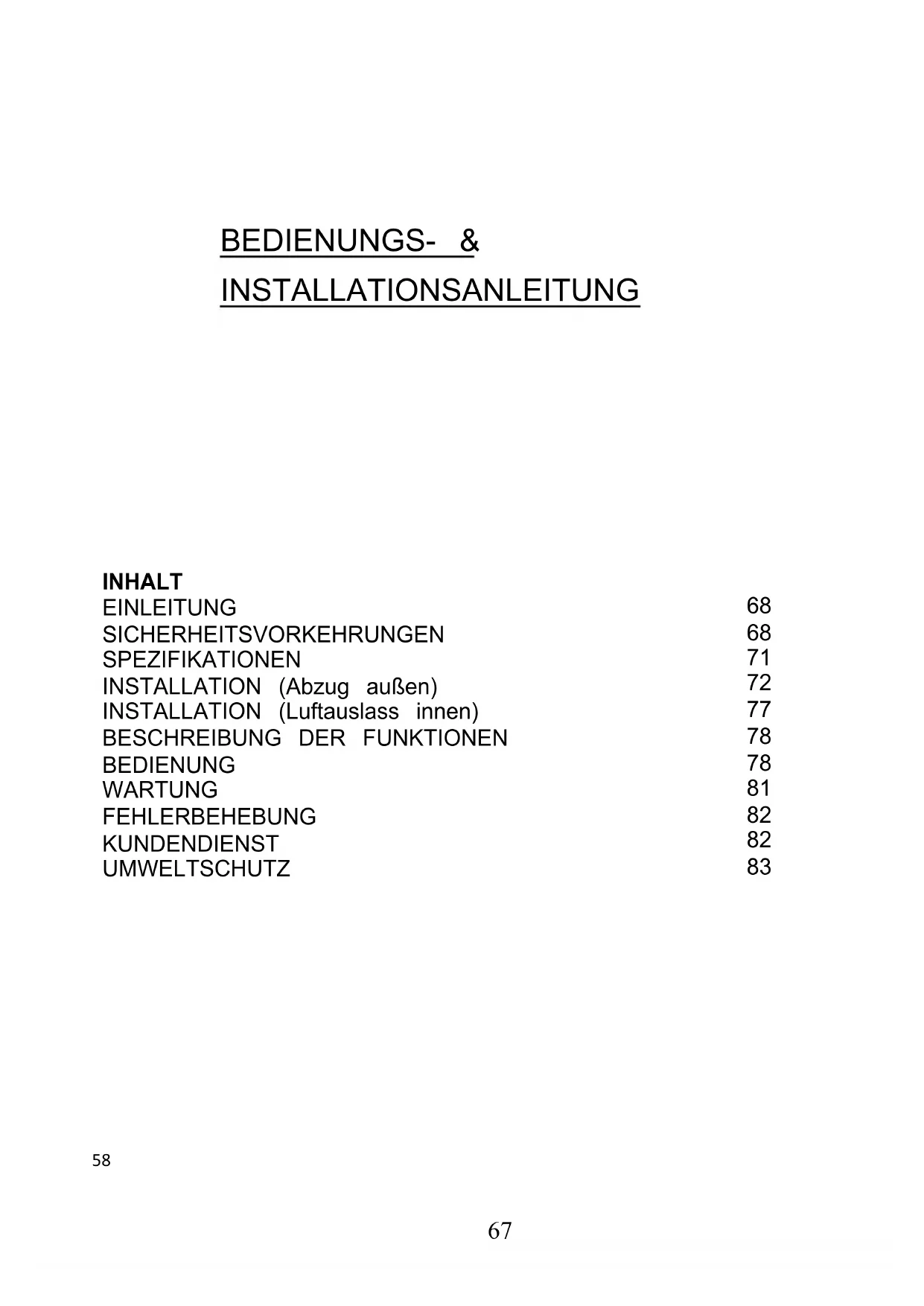

BEDIENUNGSANLEITUNG CCE60NX1 CANDY

INSTALLATIONSANLEITUNG

INHALT

EINLEITUNG 68

SICHERHEITSVORKEHRUNGEN 68

SPEZIFIKATIONEN 71

INSTALLATION (Abzug außen) 72

INSTALLATION (Luftauslass innen) 77

BESCHREIBUNG DER FUNKTIONEN 78

BEDIENUNG 78

WARTUNG 81

FEHLERBEHEBUNG 82

KUNDENDIENST 82

UMWELTSCHUTZ 83

Einleitung

Wir bedanken uns, dass Sie sich für eine Candy Dunstabzugshaube entschieden haben.

Diese Bedienungsanleitung soll Ihnen alle erforderlichen

Anweisungen im Zusammenhang mit der Installation, dem Gebrauch und der Wartung des Gerätes bieten.

Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch.

Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.

Sie ist mit einem starken Elektromotor, einem geräuscharmen

Zentrifugallüfter und geschirrspultauglichen Edelstahl-Filterkassetten ausgestattet.

Sicherheitsvorkehrung

Lassen Sie keine Kinder das Gerät bedienen.

Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie darf nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden.

Die Dunstabzugshaube und die Filter sollen regelmäßig gereinigt werden.

Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung und halten Sie das Gerät von brennbaren Materialien fern.

Das Brennen vom Gasherd ist strengstens verboten.

Kontrollieren Sie, ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von qualifiziertem Fachpersonal ersetzt werden.

Der Raum sollte ausreichend belüftet sein, wenn die

Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird.

Die Luft darf nicht in einen Kamin entladen werden, der zum Absaugen von Rauch verwendet wird.

Die Vorschriften zur Luftentlastung müssen eingehalten werden.

Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Benutzung des Geräts eingewiesen.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Nicht unter der Dunstabzugshaube flambieren.

Die Dunstabzugshaube darf nicht über einem Herd mit mehr als 4 Kochplatten installiert werden.

Stromschlaggefahr

Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose an. Im Zweifelsfall konsultieren Sie das entsprechende Fachpersonal.

Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischem Schlag führen.

Die in diesem Produkt verwendete Lampe ist nicht für die Beleuchtung eines Raumes geeignet.

Der Zweck dieser Lampe ist die Beleuchtung für die Verwendung des Produkts.

Elektroinstallation

Alle Installationen müssen von einer kompetenten oder qualifizierten Person durchgeführt werden. Stellen Sie vor dem Anschließen an die Netzspannung sicher, dass die Netzspannung der Spannung auf dem Typenschild entspricht.

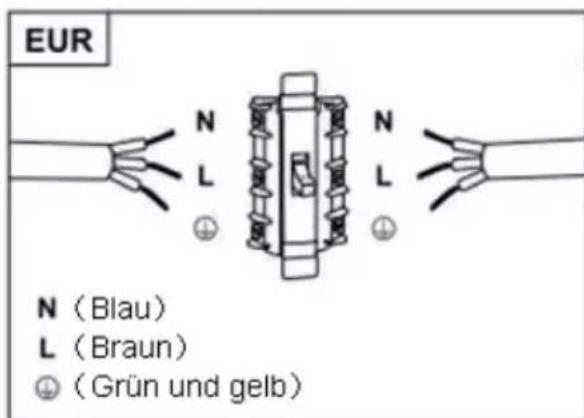

Direkte Verbindung

Das Gerät muss direkt mit dem Stromnetz verbunden werden, über einen allpoligen Leistungsschalter mit einer Mindestöffnung von 3 mm zwischen den Kontakten.

Der Installateur muss sicherstellen, dass der elektrische Anschluss korrekt hergestellt wurde und dem Schaltplan entspricht. Das Kabel darf nicht geknickt oder zusammengedrückt werden. Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig auf Beschädigungen. Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder eine Baugruppe ersetzt werden, die beim Hersteller oder seinem Servicevertreter erhältlich ist.

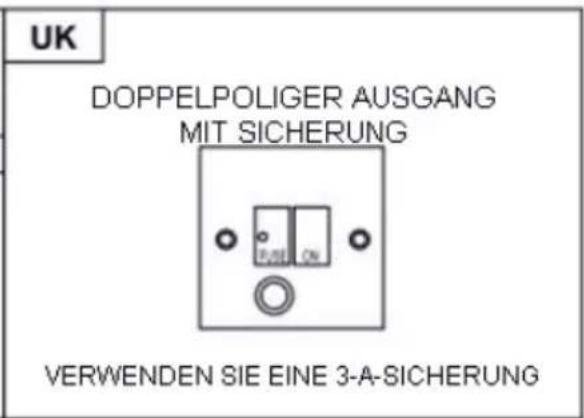

WARNUNG: Dies ist ein Gerät der Klasse I und MUSS geerdet sein. Dieses Gerät wird mit einem 3-adrigen Netzkabel geliefert, das wie folgt farbcodiert ist:

Braun = L oder Phase

Grün und Gelb = E oder Erde

Die Sicherung muss für 3 Ampere ausgelegt sein.

Lieferumfang Zubehörliste

Spezifikation	Abbildung	Menge
Gehäuse		1
Aeußerer Kaminschacht		1
Unterer Kaminschacht		1
Untere Kaminschacht Halterung		1
Aeußere Kaminschacht Halterung		1
Wandhalterung		1
φ8 Dübel φ8×φ6 weiss		9
Schrauben ST4.0×30		9
φ7.2 Schrauben ST4.0×8		2

Wenn Sie einen Abzug nach draußen haben, dann können Sie Ihre Dunstabzugshaube wie im Bild unten durch einen Abluftkanal anschließen (Emaille, Aluminium oder ein flexibles Rohr mit einem Innendurchmesser von 150 mm).

1. Vor der Installation das Gerät ausschalten und den Stecker aus der Steckdose ziehen.

1. Die Dunstabzugshaube sollte in einem Abstand von 60 - 75 cm über der Arbeitsplatte angebracht werden.

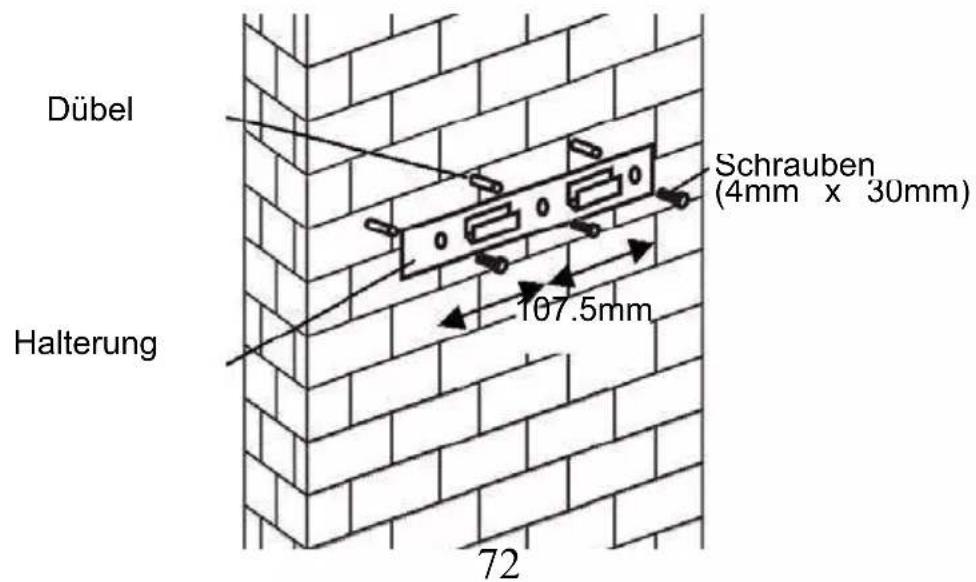

1. Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren. Schrauben Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest.

Für Schrägblende

• müssen vor dem Einbau 2x8mm zusätzliche Löcher & Befestigungsschrauben & Schraubstopfen gebohrt werden.

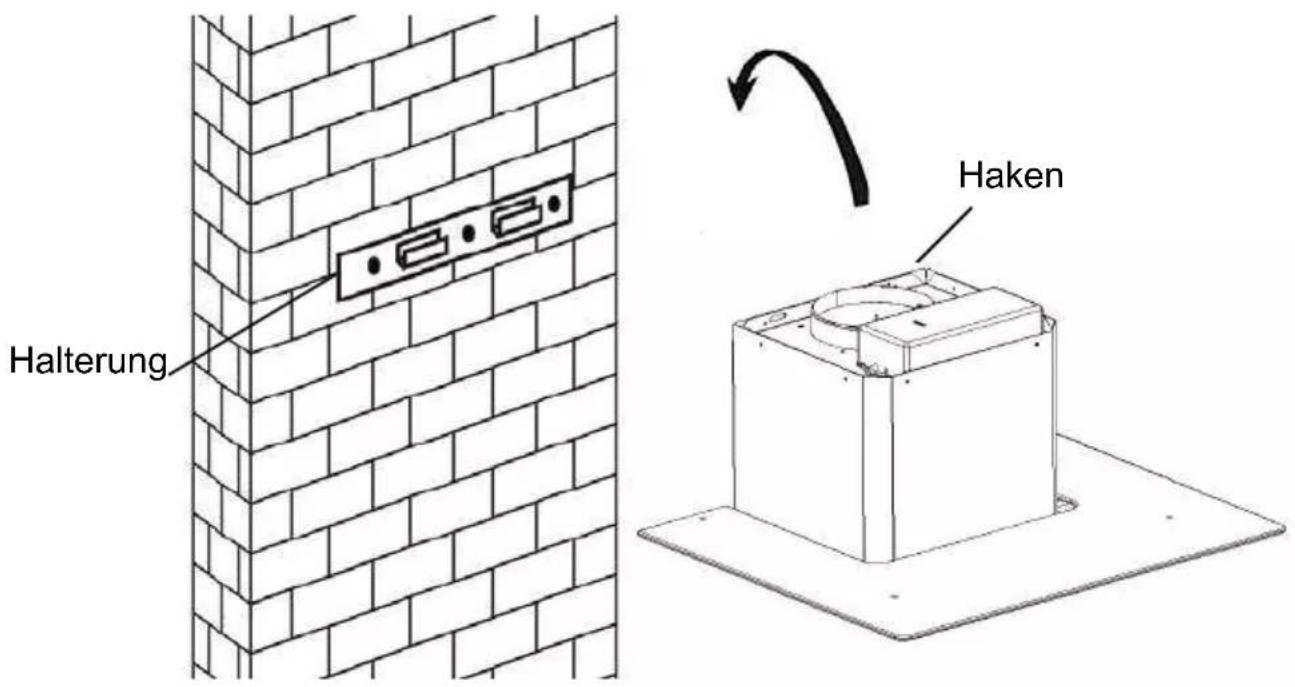

1. Fixieren Sie die Dunstabzugshaube an der Halterung.

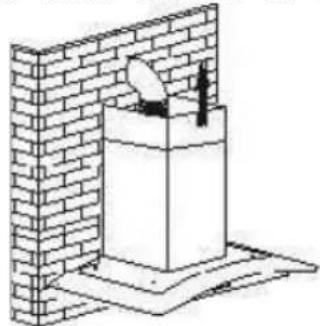

1. Befestigen Sie das Ein-Weg-Ventil um den Luftauslass der Dunstabzugshaube. Dann, wie unten angezeigt, den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen.

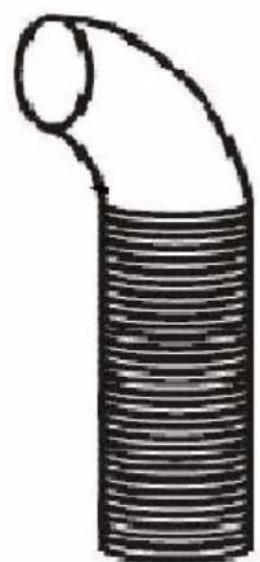

Abluftschlauch

Dunstabzugshaube

6.

i. Das Glas in der entsprechenden Position auf der Oberseite der Dunstabzugshaube befestigen.

ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen Sie die Schrauben nicht zu fest an, damit das Glas nicht beschädigt wird.

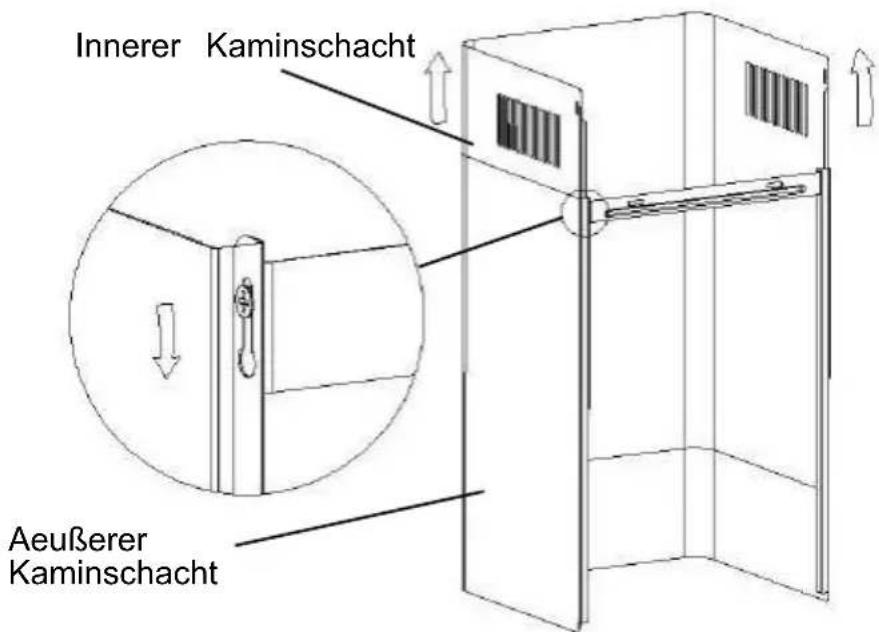

i. Verschieben Sie den inneren Kaminschacht über den äußeren Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett heraus. Stellen Sie den Kamin auf die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn die richtige Höhe erreicht ist, hängen Sie die Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die entsprechende Position.

8.

i. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platte II. Schrauben Sie die Platte II mit 2 Schrauben an die Wand. ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie ihn mit 2 Schrauben.

Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorherigen Abschnitt.

Aktivkohlefilter können eingesetzt werden, um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, müssen zuerst die Metallfettfilter gelöst werden. Drücken Sie die Verriegelung und ziehen Sie ihn nach unten.

Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie das Gleiche auf der anderen Seite.

HINWEIS:

o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er gelöst sein und nicht verriegelt, kann es gefährlich werden.

o Wenn der Aktivkohlefilter eingesetzt wird, wird die Saugleistung gesenkt.

Beschreibung der Funktionen

AUFBAU 1

BEDIENUNG

Taste 1

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit niedriger Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet, welches nicht viel Dampf verursacht.

Taste 2

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit mittlerer Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Die Air-Flow-Geschwindigkeit ist die ideale Funktion für den Standard-Kochvorgang.

Taste 3

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit hoher Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet. Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird, dann drücken Sie die High-Speed-Taste für höchste effektive Belüftung.

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden, dann arbeitet das Gerät nur bei der höchsten Drehzahl.

Taste Beleuchtung

AUFBAU 2

BEDIENUNG

Aus-Taste 0

Es ist zum Ausschalten der Lüfter verwendet.

Taste geringste Stufe

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet, welches nicht viel Dampf verursacht.

Taste mittlere Stufe

2

Die Air-Flow-Geschwindigkeit ist die ideale Funktion für den Standard-Kochvorgang.

Taste höchste Stufe

3

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird, dann drücken Sie die High-Speed-Taste für höchste effektive Belüftung.

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden, dann arbeitet das Gerät nur bei der höchsten Drehzahl.

Taste Beleuchtung

AUFBAU 3

①

+

O

Ein-/Aus-Taste

Sie dient zum Ein- und Ausschalten des Lüfters.

Speed-Plus-Taste

Zur Erhöhung der Lüftergeschwindigkeit.

Geschwindigkeitsabnahme-Taste

Zur Verringerung der Gebläsegeschwindigkeit.

Licht-Taste

Digitaler Bildschirm

Lüfterdrehzahl-Anzeige: "1" für niedrige Geschwindigkeit, "2" für mittlere Geschwindigkeit, "3" für hohe Geschwindigkeit, "4" für Boosterfunktion.

Schnellzeit: Drücken Sie die Taste und halten Sie sie gedrückt, dann

blinkt die Digitalanzeige und startet einen 5-Minuten-Countdown. Nach 5 Minuten schalten sich Motor und Licht automatisch ab und ein Summton ertönt für 1 Sekunde.

Booster-Funktion

Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie die Geschwindigkeitsstufe 4, um die höchste Geschwindigkeit einzuschalten, während die Motorhaube in Betrieb ist. Die Geschwindigkeit wird für 5 Minuten erhöht, bevor sie wieder verlangsamt wird.

Wartung

Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

NOTWENDIG: Reinigen Sie den Filter jeden Monat, so wird das Risiko einer Brandentstehung verhindert.

Der Filter sammelt Fett, Rauch und Staub......so stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen, so sammelt sich das Fett an (brennbares Material). Reinigen Sie es mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgeführt. Dieser Filter nimmt Gerüche auf und muss mindestens einmal pro Jahr ausgetauscht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glas. Entnehmen Sie das Glas von der Haube. Entfernen Sie die Glühbirne, die ausgetauscht werden muss.

Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich, die Glühbirnen einzeln zu ersetzen. Es wird notwendig sein, die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED-Licht: G4, MAX 1,5 W)

Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der

gleichen Weise wie die Originalen. Dann schließen Sie die Lichtverkabelung wieder an.

Setzen Sie das Glas auf die Haube und ziehen Sie die Schrauben zu. Achten Sie darauf, dass die Schrauben nicht zu fest angezogen werden.

FEHLERBEHEBUNG

Fehler	Ursache	Lösung
Licht an aber Ventilator Funktioniert nicht	Der Lüfterflügel klemmt	Schalten Sie das Gerät aus und halten Sie es durch qualifiziertes Fachpersonal reparieren.
	Der Motor ist beschädigt
Sowohl Licht und Lüfter Funktionieren nicht	Halogen Glühbirne brennt	Ersetzen Sie die Glühbirne mit den wichtigen Anschlußwerten.
	Netzkabel locker	Schließen Sie es an die Stromversorgung wieder an.
Starke Vibration des Gerätes	Der Lüfterflügel ist beschädigt.	Schalten Sie das Gerät aus und halten Sie es durch qualifiziertes Fachpersonal
	Der Lüftermotor ist nicht fest fixiert.	Schalten Sie das Gerät aus und halten Sie es durch qualifiziertes Fachpersonal
	Das Gerät ist nicht richtig der Halterung befestigt	Nehmen Sie das Gerät ab und prüfen Sie ob es in der wichtigen Position befestigt ist
Saugleistung nicht gut	Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte	Stellen Sie den Abstand auf 65-75 cm

KUNDENDIENST

Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.

SERIENNUMMER. Wo finde ich diese?

Es ist wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code, der mit der Zahl 3 anfängt). Die Seriennummer können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen.

UMWELTSCHUTZ

Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie, soweit es möglich ist. Erkundigen Sie sich bei Ihrer Gemeinde oder Ihrem Händler im Bezug auf die Wiederverwertung.

Dieses Gerät ist gemäß EU-Richtlinie 2012/19/EU gekennzeichnet. Durch fachgerechte Entsorgung dieses Produkts helfen Sie, potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst von ungeeigneter Abfallbehandlung dieses Produkts verursacht werden könnten. Das Symbol auf dem Produkt zeigt an, dass dieses Produkt nicht in den Hausmüll gehört. Es soll zum zutreffenden Sammelpunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß den örtlichen Umweltregelungen für Abfallbeseitigung ausgeführt werden. Für detaillierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung dieses Produkts kontaktieren Sie bitte Ihre örtliche Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.
