Merk	Candy
Model	CCE60NX1
Producttype	Wanddecoratieve afzuigkap, klasse I
Breedte	60 cm
Diepte	50 cm
Hoogte (schoorsteen)	Instelbaar van 60 tot 110 cm
Netto gewicht	Ongeveer 15 kg
Voeding	220-240 V, 50 Hz, aardverbinding verplicht
Motorvermogen	200 W
Verlichting	LED, max 1,5 W (niet individueel vervangbaar)
Aantal snelheden	3 snelheden + boosterfunctie (5 min)
Afvoertype	Externe afvoer (diameter 150 mm) of recirculatie met koolstoffilter
Vetfilter	Vaatwasmachinebestendig, maandelijks reinigen
Actief koolstoffilter	Jaarlijks vervangen (voor recirculatieversie)
Minimale afstand boven het kookoppervlak	60 cm (elektrisch) of 75 cm (gas)
Veiligheid	Automatische uitschakeling bij oververhitting, bescherming tegen elektrische schokken (klasse I)
Geluidsniveau	Ongeveer 55 dB(A) (normale snelheid)
Meegeleverde accessoires	Schoorsteen, beugels, schroeven, terugslagklep
Regelmatig onderhoud	Buitenkant reinigen met vochtige doek en mild reinigingsmiddel
Repareerbaarheid	Reserveonderdelen beschikbaar (lamp, filters, motor); ingreep door een professional aanbevolen

Veelgestelde vragen - CCE60NX1 CANDY

Wat is de ideale afstand tussen de afzuigkap en het kookoppervlak?

Voor een optimale werking, installeer de afzuigkap op een afstand van 60 tot 75 cm boven het kookoppervlak. Houd 60 cm aan voor elektrische kookplaten en 75 cm voor gaspitten.

Hoe het vetfilter reinigen?

Het vetfilter moet maandelijks worden gereinigd. Verwijder het en was het in de vaatwasser of met de hand met een mild reinigingsmiddel. Een vervuild filter kan de zuigkracht verminderen en een brandrisico vormen.

Wanneer moet het actieve koolstoffilter worden vervangen?

Het actieve koolstoffilter moet jaarlijks worden vervangen als de afzuigkap in recirculatiemodus werkt (zonder externe afvoer). Het is niet wasbaar.

Hoe de LED-lamp van de afzuigkap vervangen?

Koppel de afzuigkap los, verwijder de schroeven van de glasplaat en ontkoppel de connector. LED-lampen zijn niet individueel vervangbaar: u moet de volledige lamp + fitting + kabel vervangen (LED max 1,5 W). Monteer in omgekeerde volgorde.

Waarom trilt mijn afzuigkap hevig?

Trillingen kunnen worden veroorzaakt door een vastzittende ventilatorwaaier of een slecht bevestigde motor. Controleer ook of de afzuigkap goed aan de muurbeugel is bevestigd. Als het probleem aanhoudt, raadpleeg een professional.

Hoe de boosterfunctie inschakelen?

De boosterfunctie wordt geactiveerd door op de speciale toets te drukken (snelheid + of toets 4 afhankelijk van het model). Het verhoogt de snelheid gedurende 5 minuten naar maximum en keert daarna terug naar de vorige snelheid.

Wat te doen als de afzuigkap helemaal niet aangaat?

Controleer eerst of het netsnoer goed is aangesloten. Als de verlichting werkt maar de motor niet, is de ventilator mogelijk geblokkeerd of de motor beschadigd. Neem contact op met de klantenservice.

Kan ik de afzuigkap boven een gasfornuis gebruiken?

Ja, maar houd een minimale afstand van 75 cm aan tussen de afzuigkap en de branders. De afzuigkap is niet ontworpen om boven een kookoppervlak met meer dan 4 pitten te worden geïnstalleerd.

Hoe de afzuigkap in recirculatiemodus installeren?

Als u geen externe afvoer heeft, is de installatie hetzelfde als in afvoermodus, maar u moet actieve koolstoffilters toevoegen (niet meegeleverd). De afvoerleiding is niet nodig.

Waar vind ik het serienummer van de afzuigkap?

Het serienummer (16 cijfers beginnend met 3) staat op het garantiecertificaat of op een label op het apparaat. Het is nodig voor elke serviceaanvraag.

GEBRUIKSAANWIJZING CCE60NX1 CANDY

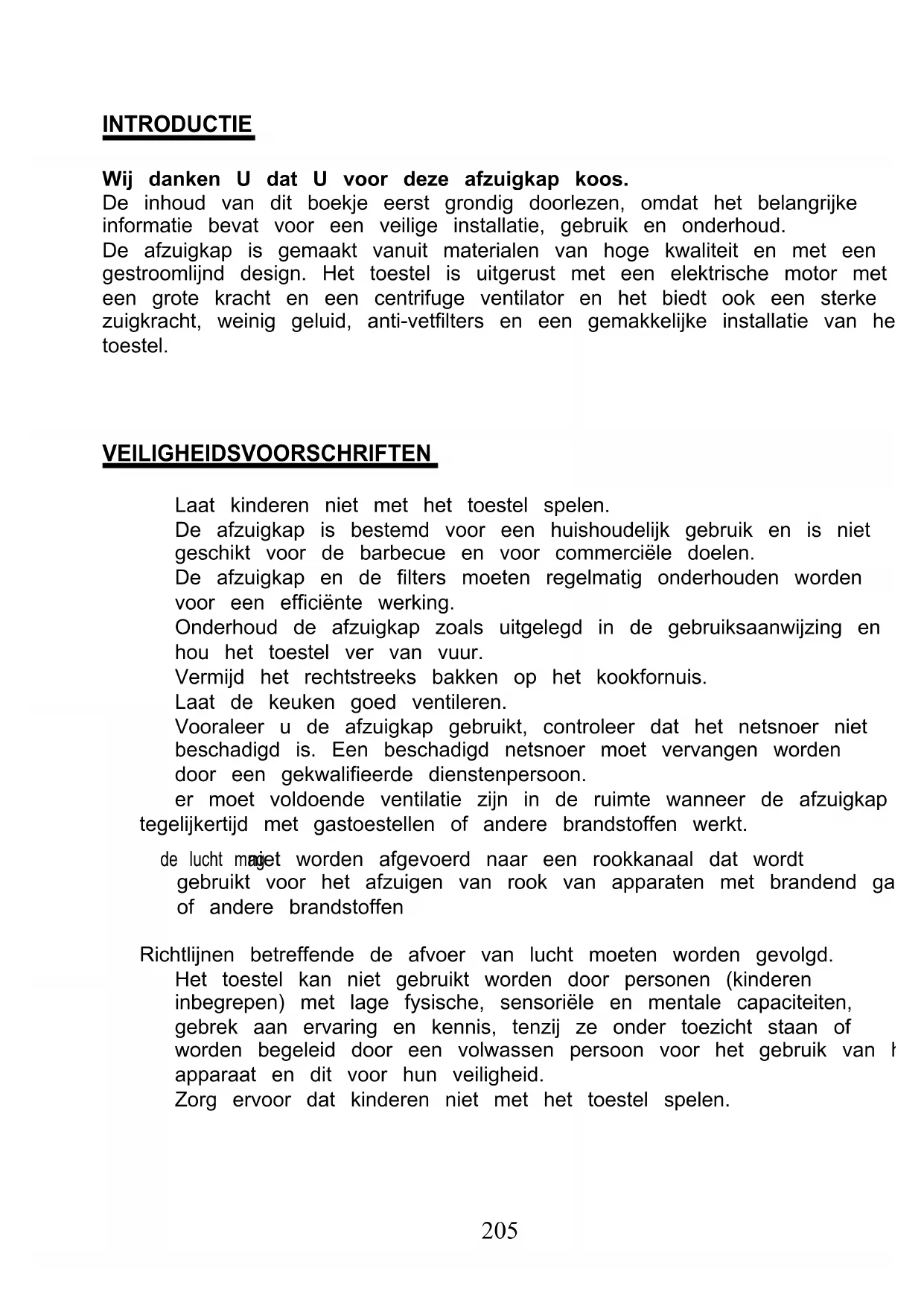

Wij danken u dat u voor deze afzuigkap koos.

Lees de inhoud van dit boekje eerst grondig door, want het bevat belangrijke informatie voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt van materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met grote kracht en een centrifugeventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van het toestel.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen niet met het toestel spelen.

De afzuigkap is bestemd voor huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doeleinden.

De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en houd het toestel ver van vuur.

Vermijd het rechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Voordat u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalificeerde dienstpersoon.

Er moet voldoende ventilatie in de ruimte zijn wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.

De lucht mag niet worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten die op gas of andere brandstoffen branden.

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd. Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysische, sensorische en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van het apparaat en dit voor hun veiligheid. Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambe onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de dood, vuur of een elektrische schok.

De lamp die in dit product wordt gebruikt, is niet geschikt voor gebruik in de verlichting van een

kamer. Het doel van deze lamp is om verlichting te bieden voor het gebruik van het product.

Elektrische installatie

Alle installatie moet worden uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controleer voordat u de netvoeding aansluit of de netvoeding is aangesloten of de spanning overeenkomt met de spanning op het typeplaatje.

Directe verbinding

Het apparaat moet rechtstreeks op het lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3mm tussen de contacten.

De installateur moet ervoor zorgen dat de juiste elektrische aansluiting heeft gemaakt en dat deze voldoet aan het bedradingsschema.

Controleer de stekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent.

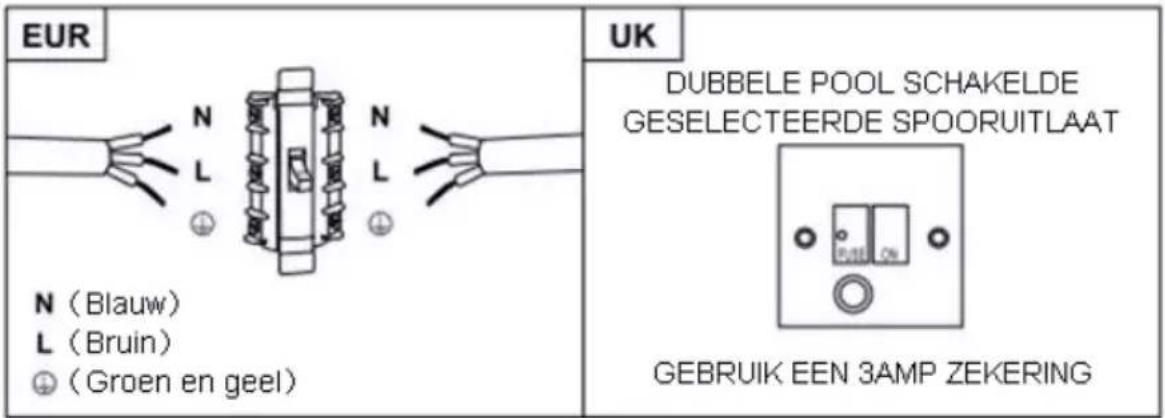

WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard

Dit apparaat wordt geleverd met een 3-aderige netkabel, gekleurd als volgt:

Bruin = L of Leven

Groen en geel = E of Aarde

De zekering dient een vermogen te hebben van 3 ampère.

Standaard installatie - accessoireslijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150 mm), aansluiten.

1. Voordat u de afzuigkap aanlegt, dient het toestel uitgeschakeld te worden en de stekker uit het stopcontact te worden gehaald.

1. De afzuigkap moet op een afstand van 60 tot 75 cm boven de kookplaat worden geplaatst.

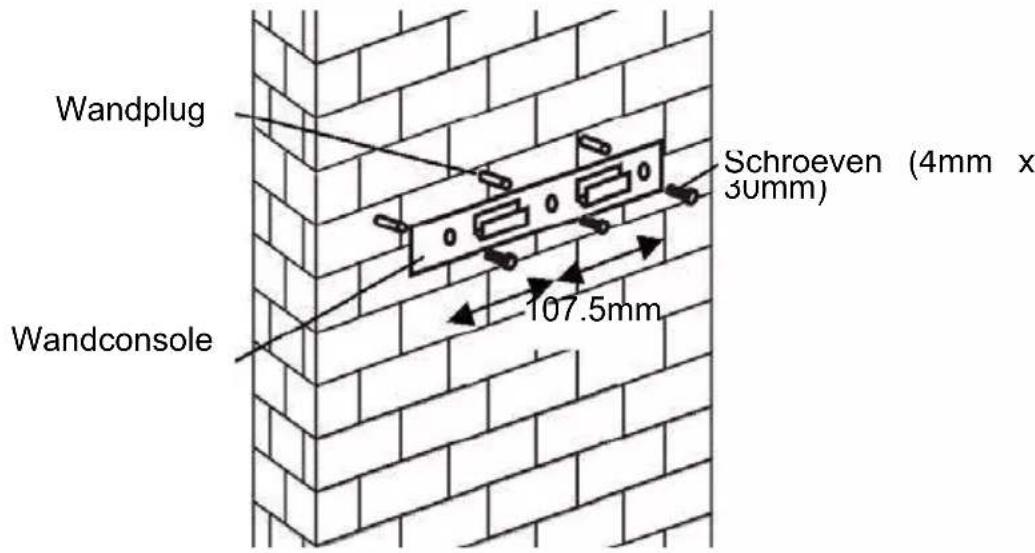

1. Boor gaten van 3 x 8 mm voor de console. Maak de console stevig aan de wand vast via de bijgeleverde schroeven.

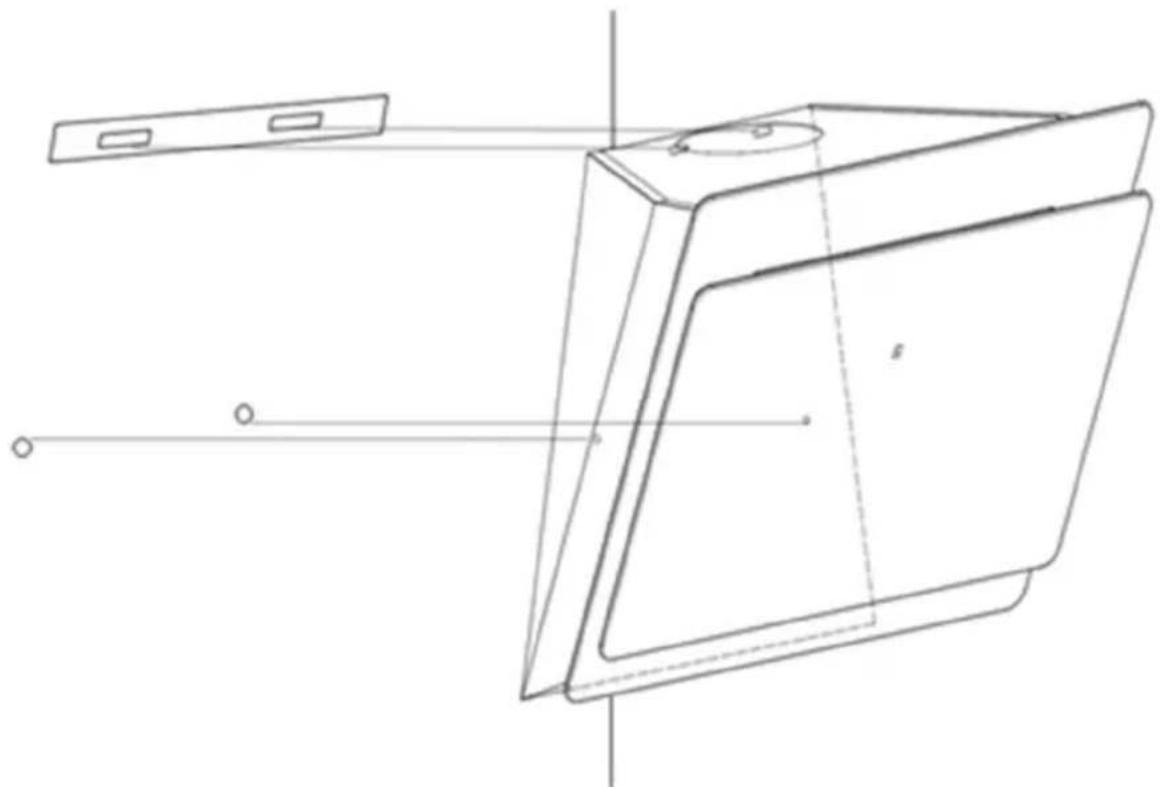

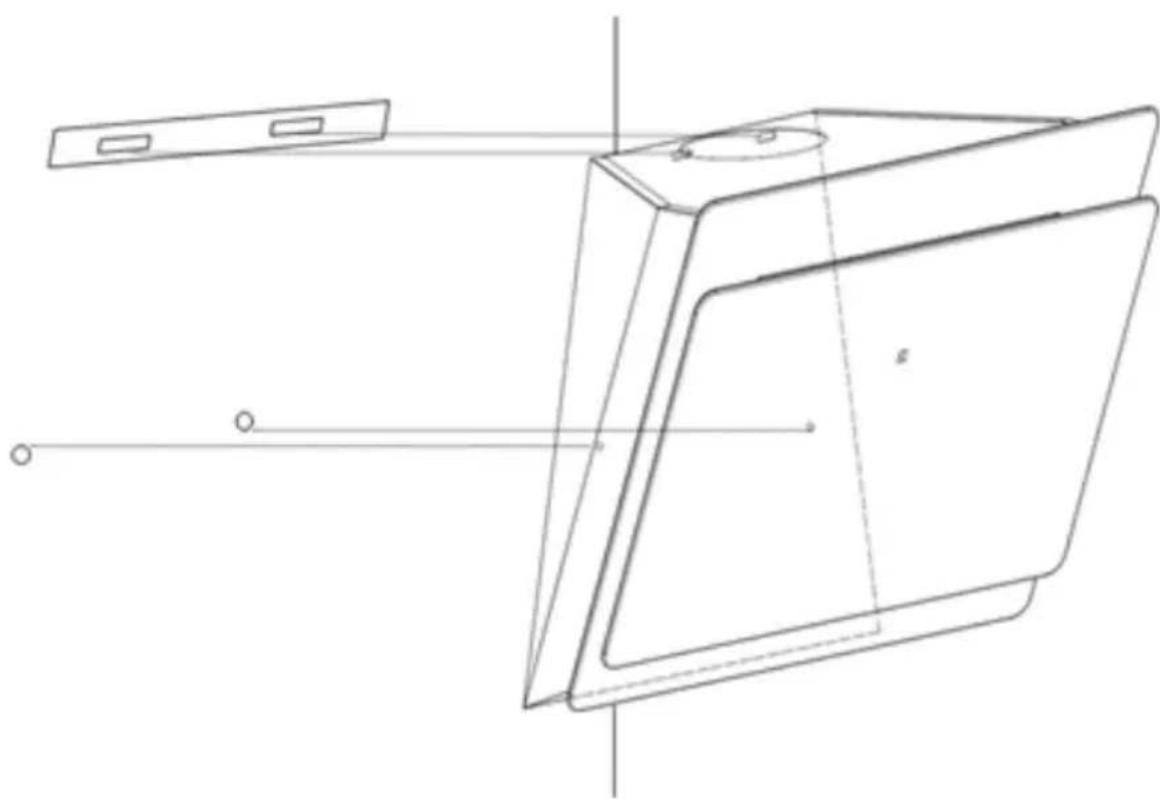

Voor schuine modellen

• Hiervoor dienen 2 x 8 mm extra gaten, bevestigingsschroeven en afsluitschroeven geboord te worden voor de installatie.

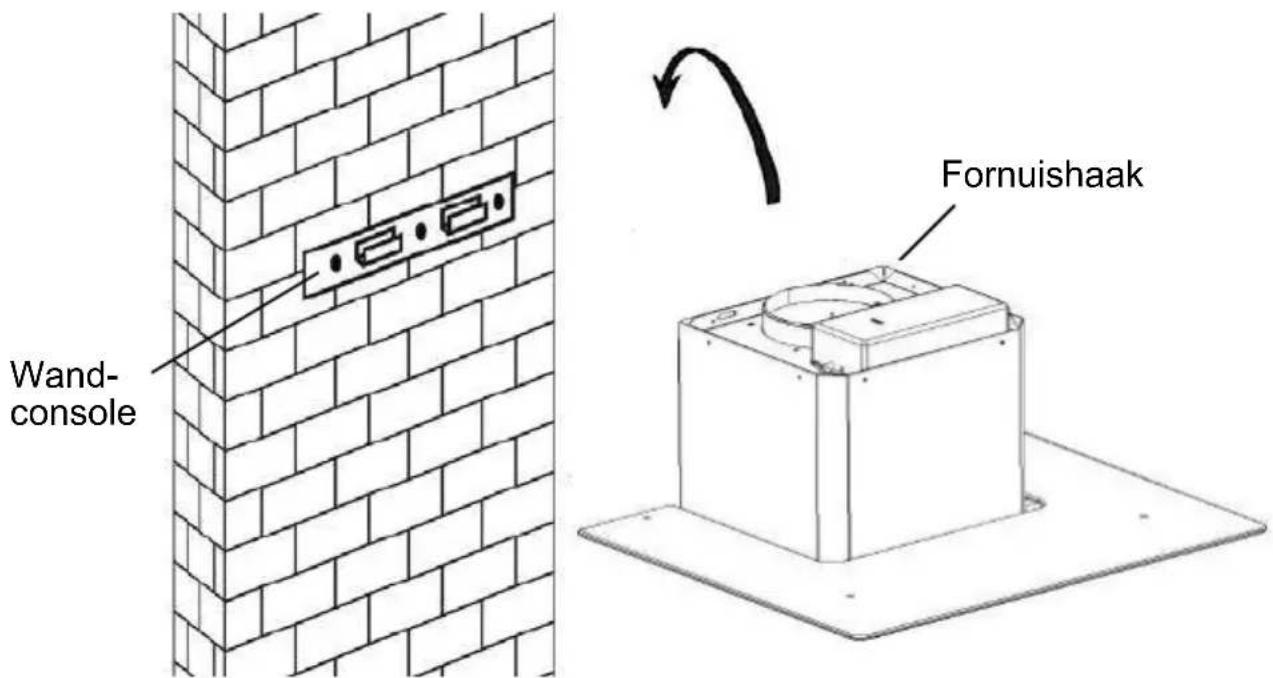

1. Plaats de afzuigkap en maak het vast aan de wand dankzij de wandconsole.

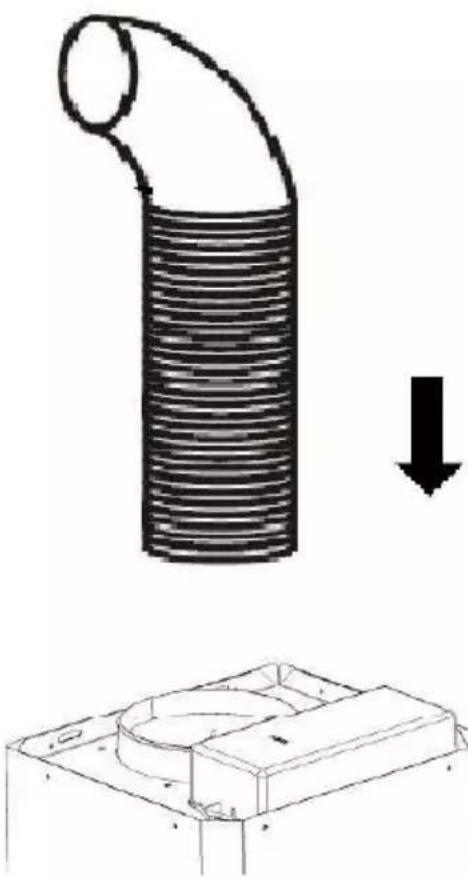

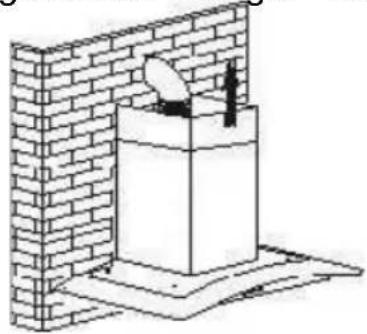

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Maak de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

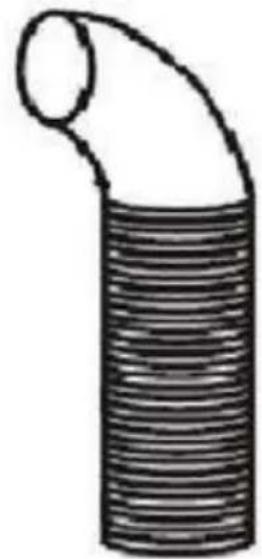

Uitlaatbuis

6.

i. Plaats het glas op de top van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven niet te hard vast te draaien.

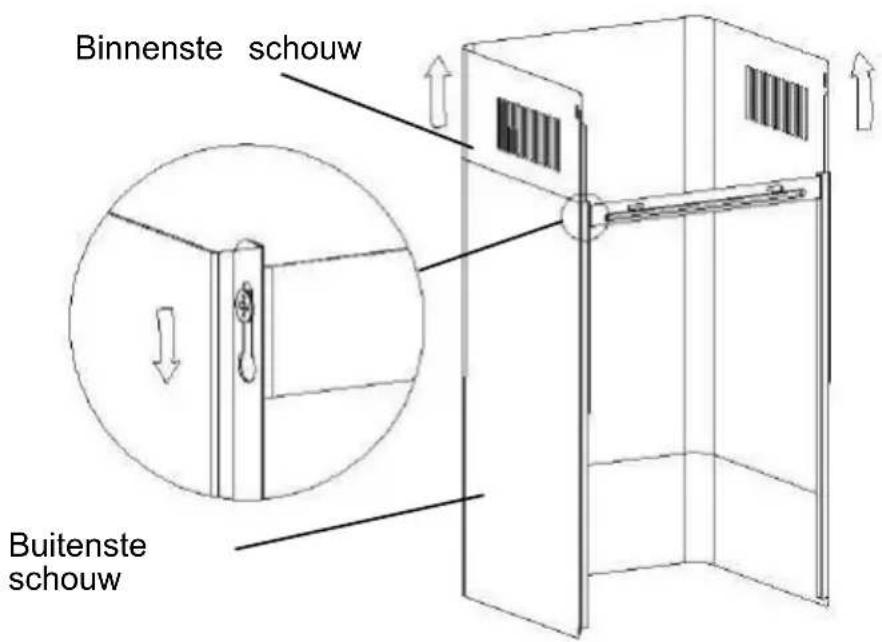

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte wordt bereikt.

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de juiste hoogte hebt bereikt. Maak daarna de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

8.

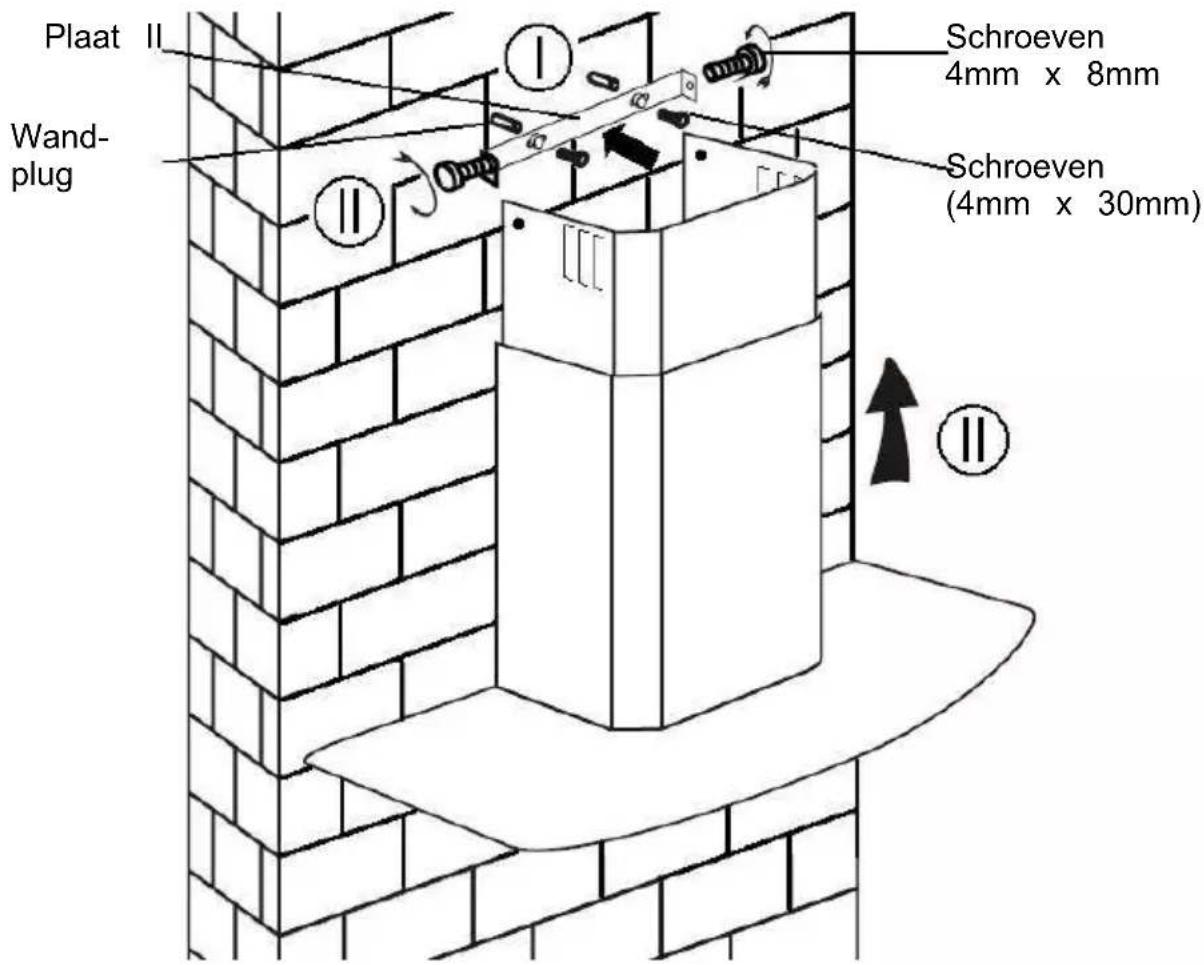

i. Boor gaten van 2 x 8mm voor plaat II. Maak de plaat stevig vast aan de wand met de 2 schroeven.

ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

INSTALLATIE (BINNENVENTILATIE)

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzelfde als beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen, moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstoffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

NOTA:

o Zorg ervoor dat de filter veilig vast staat zodat het niet loskomt, want dat kan gevaarlijk zijn. o Wanneer u de koolstoffilter inschakelt, zal de zuigkracht verlagen.

179

BESCHRIJVING VAN DE COMPONENTEN

CONFIGURATIE 1

WERKING

Knop 1

De knop is voorzien van achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Knop 2

De knop is voorzien van achtergrondverlichting. Wanneer u op de knop drukt, worden de achtergrondverlichting ingeschakeld en wordt de ventilator op gemiddelde snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Ideale ventilatie bij een standaardbereiding.

Knop 3

De knop is voorzien van achtergrondverlichting. Wanneer u op de knop drukt, worden de achtergrondverlichting ingeschakeld en wordt de ventilator op hoge snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor lage/medium/hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 2

WERKING

Uit-knop

Wordt gebruikt om de ventilator uit te schakelen.

Toets Lage snelheid

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Ideale ventilatie bij een standaardbereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 3

①

□

+

O

(1) Aan / uit-knop

Het wordt gebruikt voor het draaien aan / UIT de ventilator

Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator

Snelheidstoets

Voor het verminderen van de snelheid van de ventilator.

Light-knop

Digitaal beeld

Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de Booster functie.

Quick timer: Druk op + en ⑦ te houden voor 1 seconde, digitale display zal knipperen en in 5 minuten aftellen, na 5 minuten motor en Licht uit automatisch & Buzzer geluid zal veranderen gedurende 1 seconde.

Booster functie

Voor een onderhoud, schakel het toestel uit en haal de stekker van het stopcontact.

I. Regelmatig onderhoud

Gebruik een zachte doek, die u vochtig maakt met behulp van warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters belet brandgevaar

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het koken. De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd zal het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijke schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik uitsluitend voor het toestel dat aangelegd wordt als hercirculatietoestel (niet geventileerd naar buiten). De filter vangt geuren op die minstens een keer per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen moeten worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die vervangen moet worden. U vindt het in de lampfitting in het blootgestelde deel van de luifel.

Schakel het bedieningspunt van het lampje uit en haal de lamphouders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk om het lampje individueel te vervangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedieningspunt van het lampje weer aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de schroeven. Zorg ervoor dat de schroeven stevig vastzitten.

PROBLEEM OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar deventilatorwerkt nicht	Het ventilatorbladis vastgelopen	Schakel het toestel uit en LAST heherstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp enventilatorwerken nicht.	Halogene gloeilampverbrand.	Vervang de lamp door een andermet bezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopconta
Harde trillingvan hettoestel	Ventilatorblad isbeschadigd	Schakkl het toestel uit en LAST heherstellen door een gekwalificeerde service.
	De motor van deventilator staat Niet stevig vast	Schakel het toestel uit en LAST heherstellen door een gekwalifieerde service.
	Het toestel hangt Niet goed op de beugel.	Haal het toestel van de beugel econtroler of de beugel juistgeplaatst is.
Onvoldoendezuigkracht	Een te grote afstandtussen de kookplaaten de afzuigkap.	Regel opnieuw de afstand tot 65-

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in het werktoestel, contacteer de Dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan de dienst na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden met huishoudelijk afval. Recycleren indien mogelijk. Neem contact op met uw plaatselijke autoriteit of handelaar voor

recyclageadvies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU met betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van een onjuiste wijze van afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.
