CCE60NX1 - Campana extractora CANDY - Manual de uso y guía de instrucciones gratis

Marca	Candy
Modelo	CCE60NX1
Tipo de producto	Campana decorativa mural, clase I
Ancho	60 cm
Profundidad	50 cm
Altura (chimenea)	De 60 a 110 cm ajustable
Peso neto	Aproximadamente 15 kg
Alimentación eléctrica	220-240 V, 50 Hz, conexión a tierra obligatoria
Potencia del motor	200 W
Iluminación	LED, máx. 1,5 W (no reemplazable individualmente)
Número de velocidades	3 velocidades + función booster (5 min)
Tipo de evacuación	Evacuación externa (diámetro 150 mm) o recirculación con filtro de carbón
Filtro de grasa	Lavable en lavavajillas, limpiar cada mes
Filtro de carbón activo	Reemplazar anualmente (para versión recirculación)
Distancia mínima sobre la encimera	60 cm (eléctrica) o 75 cm (gas)
Seguridad	Apagado automático en caso de sobrecalentamiento, protección contra descargas eléctricas (clase I)
Nivel sonoro	Aproximadamente 55 dB(A) (velocidad normal)
Accesorios incluidos	Chimenea, soportes, tornillería, válvula antirretorno
Mantenimiento corriente	Limpieza exterior con paño húmedo y detergente suave
Reparabilidad	Piezas de repuesto disponibles (bombilla, filtros, motor); se recomienda intervención de un profesional

Preguntas frecuentes - CCE60NX1 CANDY

¿Cuál es la distancia ideal entre la campana y la encimera?

Para un funcionamiento óptimo, instale la campana a una distancia de 60 a 75 cm sobre la encimera. Respete 60 cm para cocinas eléctricas y 75 cm para cocinas de gas.

¿Cómo limpiar el filtro de grasa?

El filtro de grasa debe limpiarse cada mes. Retírelo y lávelo en el lavavajillas o a mano con un detergente suave. Un filtro sucio puede reducir la potencia de aspiración y presentar riesgo de incendio.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse cada año si la campana funciona en modo recirculación (sin evacuación exterior). No es lavable.

¿Cómo reemplazar la bombilla LED de la campana?

Desconecte la campana, retire los tornillos de la placa de vidrio, luego desconecte el conector. Las bombillas LED no son reemplazables individualmente: debe reemplazar el conjunto bombilla + portalámparas + cable (LED máx. 1,5 W). Vuelva a montar en orden inverso.

¿Por qué mi campana vibra fuertemente?

Las vibraciones pueden ser causadas por una turbina del ventilador atascada o un motor mal fijado. Verifique también que la campana esté correctamente fijada al soporte mural. Si el problema persiste, llame a un profesional.

¿Cómo activar la función booster?

La función booster se activa presionando la tecla dedicada (velocidad + o tecla 4 según el modelo). Aumenta la velocidad al máximo durante 5 minutos, luego vuelve a la velocidad anterior.

¿Qué hacer si la campana no enciende en absoluto?

Verifique primero que el cable de alimentación esté correctamente enchufado. Si la iluminación funciona pero el motor no, la turbina puede estar bloqueada o el motor dañado. Contacte al servicio postventa.

¿Puedo usar la campana sobre una cocina de gas?

Sí, pero respete una distancia mínima de 75 cm entre la campana y los quemadores. La campana no está diseñada para instalarse sobre una encimera de más de 4 fuegos.

¿Cómo instalar la campana en modo recirculación?

Si no tiene evacuación exterior, la instalación es igual que en modo evacuación, pero debe agregar filtros de carbón activo (no incluidos). No es necesario el conducto de evacuación.

¿Dónde encontrar el número de serie de la campana?

El número de serie (16 dígitos que comienzan con 3) se encuentra en el certificado de garantía o en una etiqueta en el aparato. Es necesario para cualquier solicitud de servicio postventa.

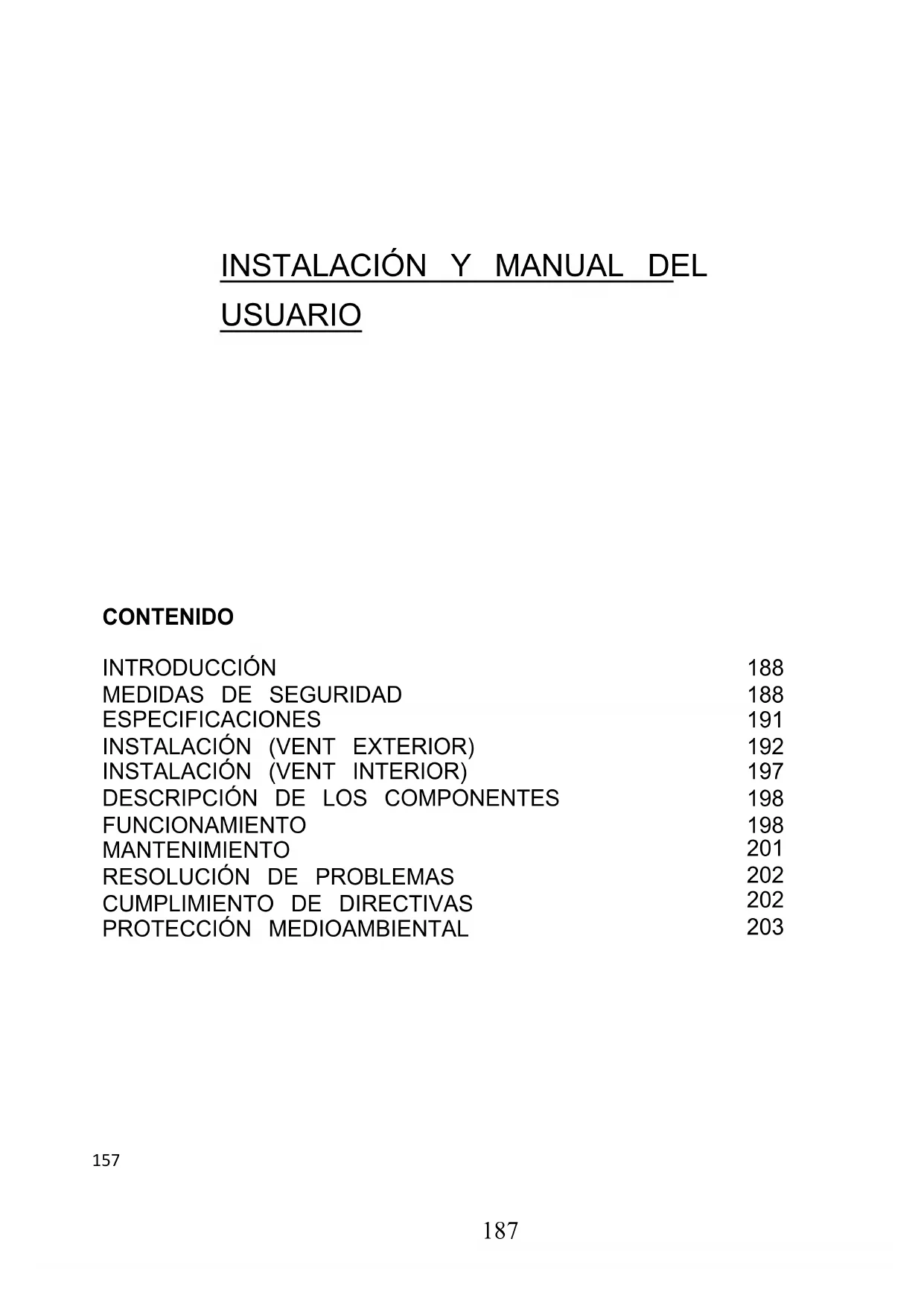

MANUAL DE USUARIO CCE60NX1 CANDY

II. Limpieza mensual del filtro para grasas

III. Limpieza anual del filtro de carbón activado

Tratamiento de residuos eléctricos y equipos electrónicos

MEDIDAS DE SEGURIDAD 188

ESPECIFICACIONES 191

INSTALACIÓN (SALIDA EXTERIOR) 192

INSTALACIÓN (SALIDA INTERIOR) 197

DESCRIPCIÓN DE LOS COMPONENTES 198

FUNCIONAMIENTO 198

MANTENIMIENTO 201

RESOLUCIÓN DE PROBLEMAS 202

Gracias por elegir este extractor.

Con este manual de instrucciones se pretenden proporcionar todas las instrucciones relacionadas con la instalación, el uso y el mantenimiento del extractor.

Para que su funcionamiento sea correcto y seguro, ha de leerse el manual antes de su instalación y uso.

Los materiales utilizados son de primera calidad y su diseño es aerodinámico. Dispone de un motor eléctrico de gran potencia y un ventilador centrífugo que presenta una gran potencia de absorción, escaso ruido en funcionamiento, bajo consumo y montaje sencillo.

MEDIDAS DE SEGURIDAD

Los niños no pueden poner en funcionamiento el extractor.

El extractor es para uso exclusivamente doméstico, por lo que no está indicado para barbacoas, tiendas de alimentación u otros usos comerciales.

Para un buen funcionamiento es fundamental limpiar con regularidad no solo la campana extractora, sino también el filtro.

Limpiar la campana siguiendo las indicaciones del manual de instrucciones, con el fin de evitar el riesgo de combustión.

Está prohibido cocinar directamente sobre cocinas de gas.

Asegurar una correcta ventilación de la casa.

Antes de conectar la campana, comprobar que el cable eléctrico no está dañado. Si el cable está dañado, solo puede sustituirlo personal técnico del servicio técnico.

Cuando se utilice la campana extractora junto con otros dispositivos de combustión de gas u otros, ha de asegurarse una adecuada ventilación en la cocina.

El aire extraído no ha de desviarse a la calidad de humos que se utilice para el humo de dispositivos de combustión de gas u otros. Han de cumplirse las regulaciones relacionadas con la extracción de aire.

La campana no está pensada para que la utilicen personas -incluidos niños- con deficiencias físicas, sensoriales o intelectuales, que carezcan de experiencia o desconozcan su funcionamiento, salvo que tengan supervisión o reciban instrucciones relativas al funcionamiento

por parte de la persona responsable de su seguridad.

Los niños no pueden jugar con el extractor.

No flambear bajo de la campana.

Esta campana extractora no está diseñada para su utilización en cocinas de más de cinco fogones.

Peligro de cortocircuito

Conectar la campana solo a enchufes con toma de tierra. En caso de duda, consulte a un especialista cualificado.

Si no se siguen estas instrucciones, se puede incurrir en incendio, cortocircuito o incluso muerte.

La lámpara instalada en este producto no es adecuada para su uso en la iluminación de una

habitación. El propósito de esta lámpara es proporcionar iluminación para usar el producto.

Instalación eléctrica

Toda la instalación debe ser realizada por una persona competente o cualificada.

electricista. Antes de conectar la red eléctrica, asegúrese de que el voltaje de la red eléctrica corresponde al voltaje indicado en la placa de características.

Conexión directa

El aparato debe conectarse directamente a la red eléctrica mediante un disyuntor omnipolar con una apertura mínima de 3 mm entre los contactos.

El instalador debe asegurarse de que la conexión eléctrica correcta se haya realizado y que cumpla con el diagrama de cableado.

El cable no debe doblarse ni comprimirse.

Compruebe regularmente el enchufe y el cable de alimentación en busca de daños.

Si el cable de alimentación está dañado, debe ser reemplazado por un cable especial o un montaje disponible del fabricante o de su agente de servicios.

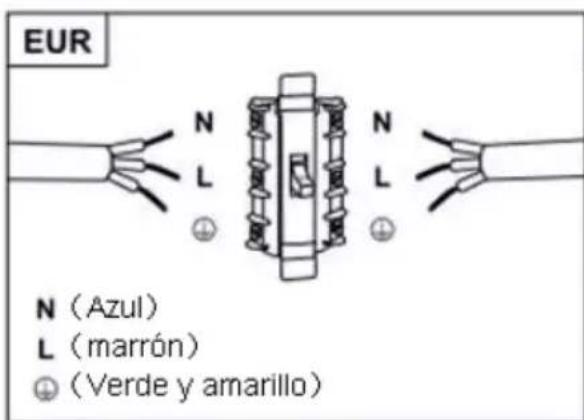

ADVERTENCIA: Este es un aparato de Clase I y DEBE estar conectado a tierra.

Este aparato se suministra con un cable de alimentación de 3 núcleos coloreado como sigue:

marrón = L o fase

azul = N o neutro

verde y amarillo = E o tierra

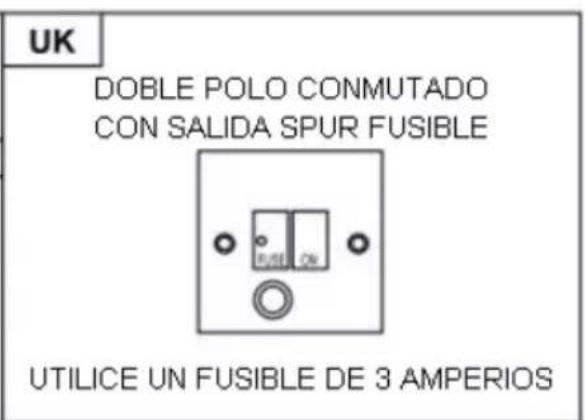

El fusible debe ser de 3 amperios.

Lista de accesorios estándar de instalación

Especification	Imagen	Cantidad
Carcasa		1
Parte superior de la chimenea		1
Parte inferior de la chimenea		1
Grapa de la parte inferior de chimenea		1
Grapa de la parte superior de chimenea		1
Colgadero		1
φ8 tacos φ8×φ6 blanco		9
Tornillos ST4.0×30		9
φ7 tornillos ST4.0×8		2

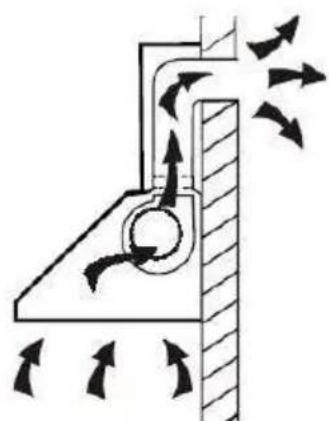

Si dispone de una salida exterior, el extractor puede colocarse como se muestra en la imagen inferior, utilizando un conducto de extracción (tubería esmaltada, de aluminio, flexible o para materiales inflamables) con un diámetro interno de 150 mm.

1. Antes de la instalación, apagar y desconectar la campana.

1. Para un correcto funcionamiento, el extractor ha de colocarse a una distancia de 60 a 75 cm encima de la cocina.

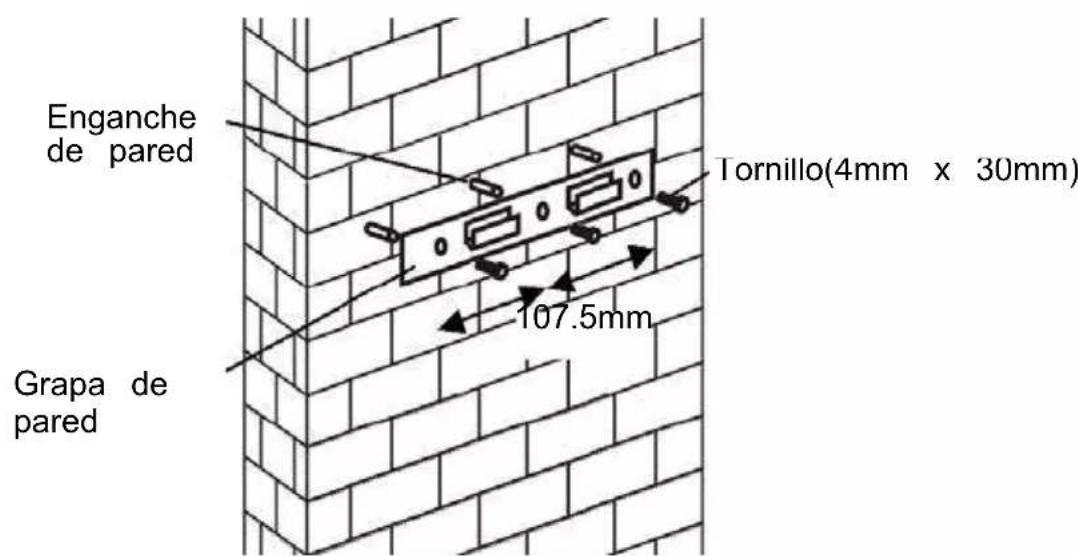

1. Hacer 3 agujeros de 8 mm para colocar las grapas. Atornillar y fijar la grapa a la pared con los tornillos proporcionados.

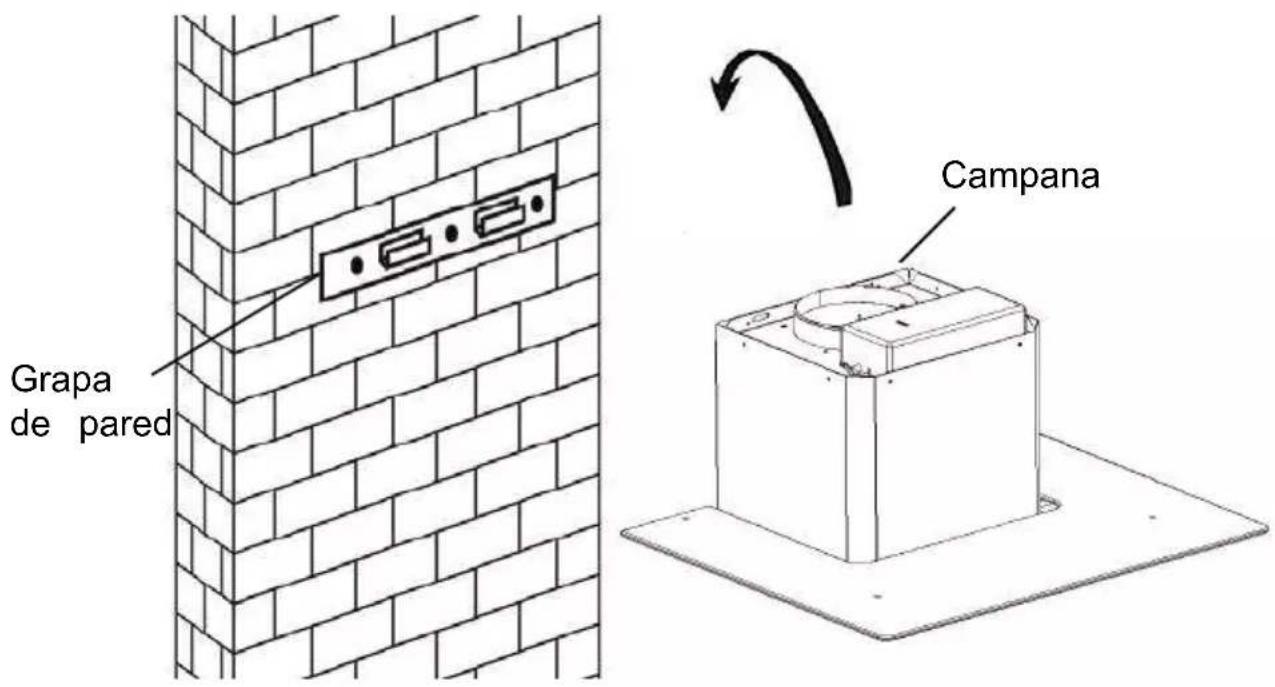

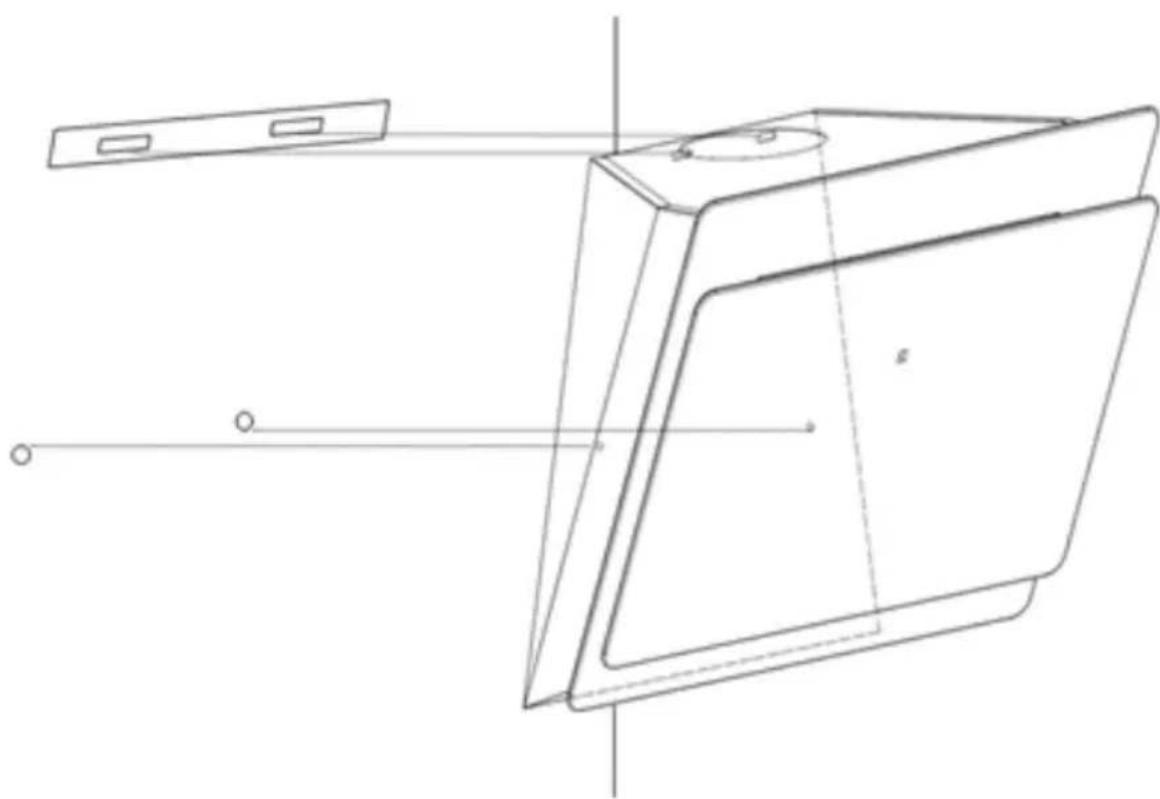

PARA MODELO INCLINADO

• Se necesita taladrar 2x8 mm extra entre agujeros y fijar tornillos y tornillos de cierre antes de la instalación.

1. Levantar la campana y colgarla en la grapa de la campana.

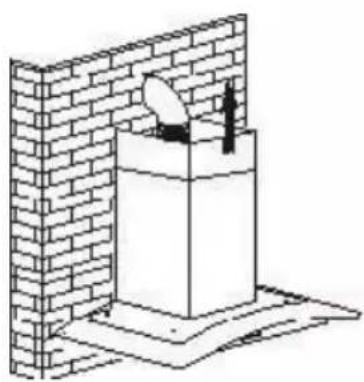

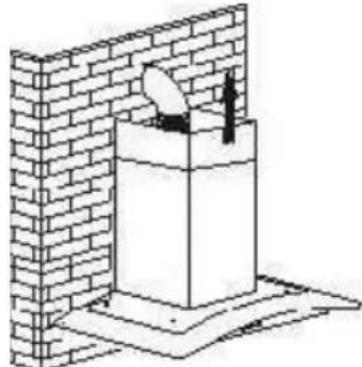

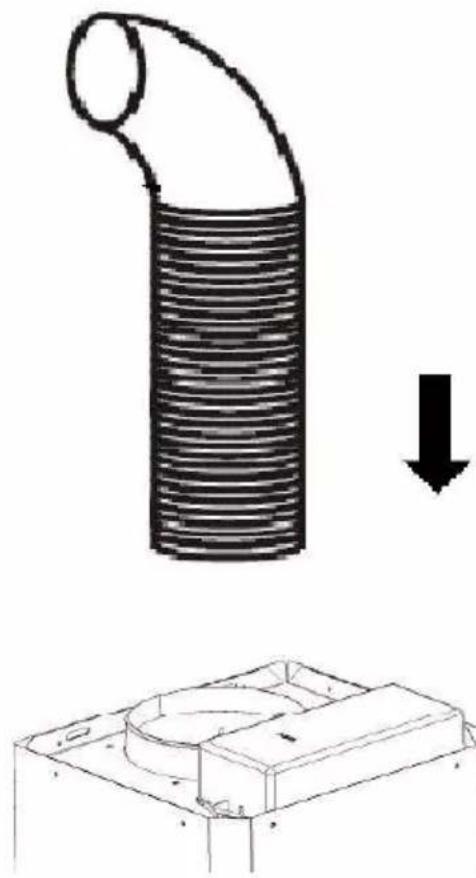

1. Fijar la válvula de vía única a la salida del conducto de aire de la campana. A continuación, colocar la tubería de extracción a la válvula de vía única como se muestra a continuación.

Tubería de extracción Campana

6.

i. Colocar el cristal en la posición adecuada en la parte superior de la campana.

ii. Colocar los cuatro tornillos y limpiar. Para evitar que se rompa el cristal, no apretar los tornillos demasiado.

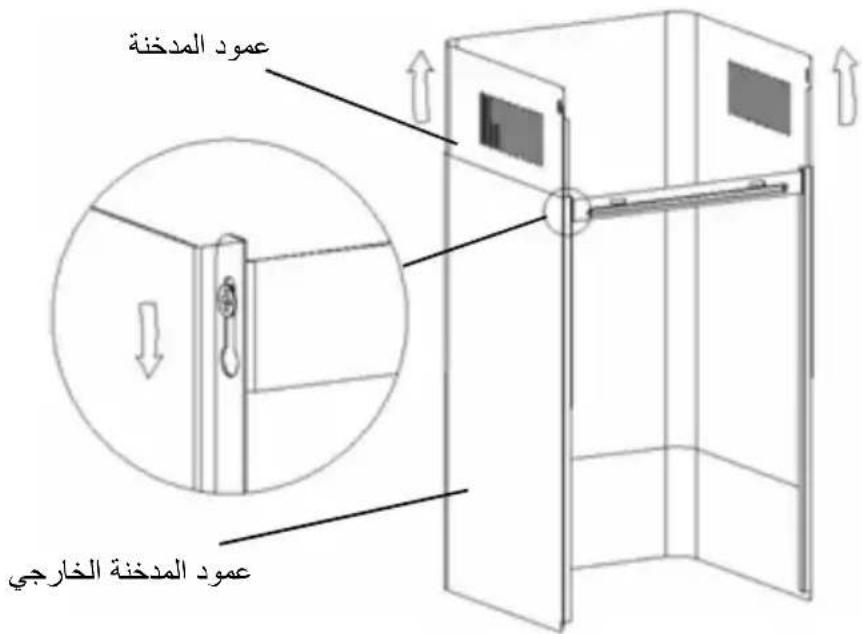

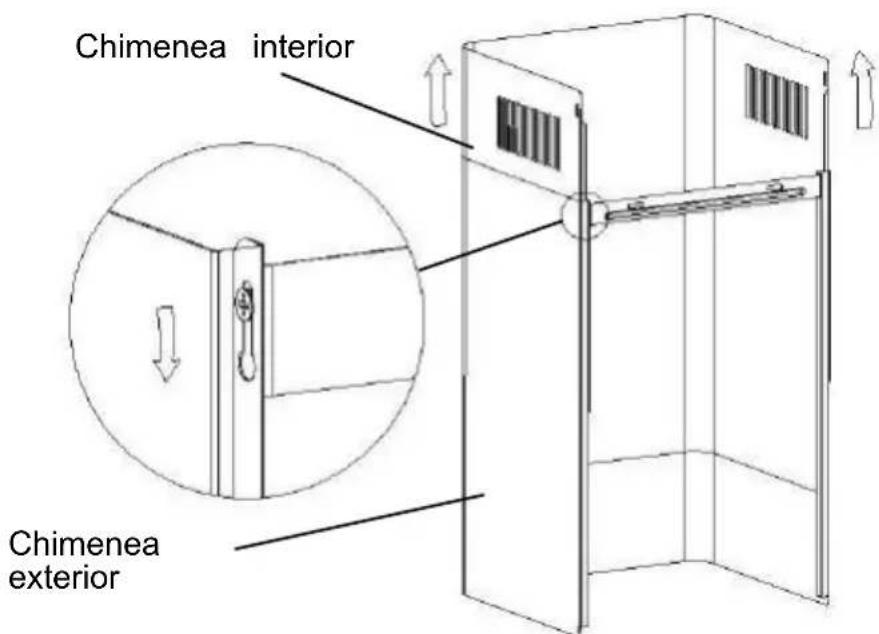

i. Colocar la parte interior de la chimenea debajo de la exterior. Luego colocar la parte interna de la chimenea hacia arriba. Ajustar hasta la altura correspondiente.

ii. Deslizar la chimenea para ajustar su altura. Cuando se alcance la altura necesaria, colocar en los agujeros los tornillos de fijación como se muestra en las imágenes inferiores.

8.

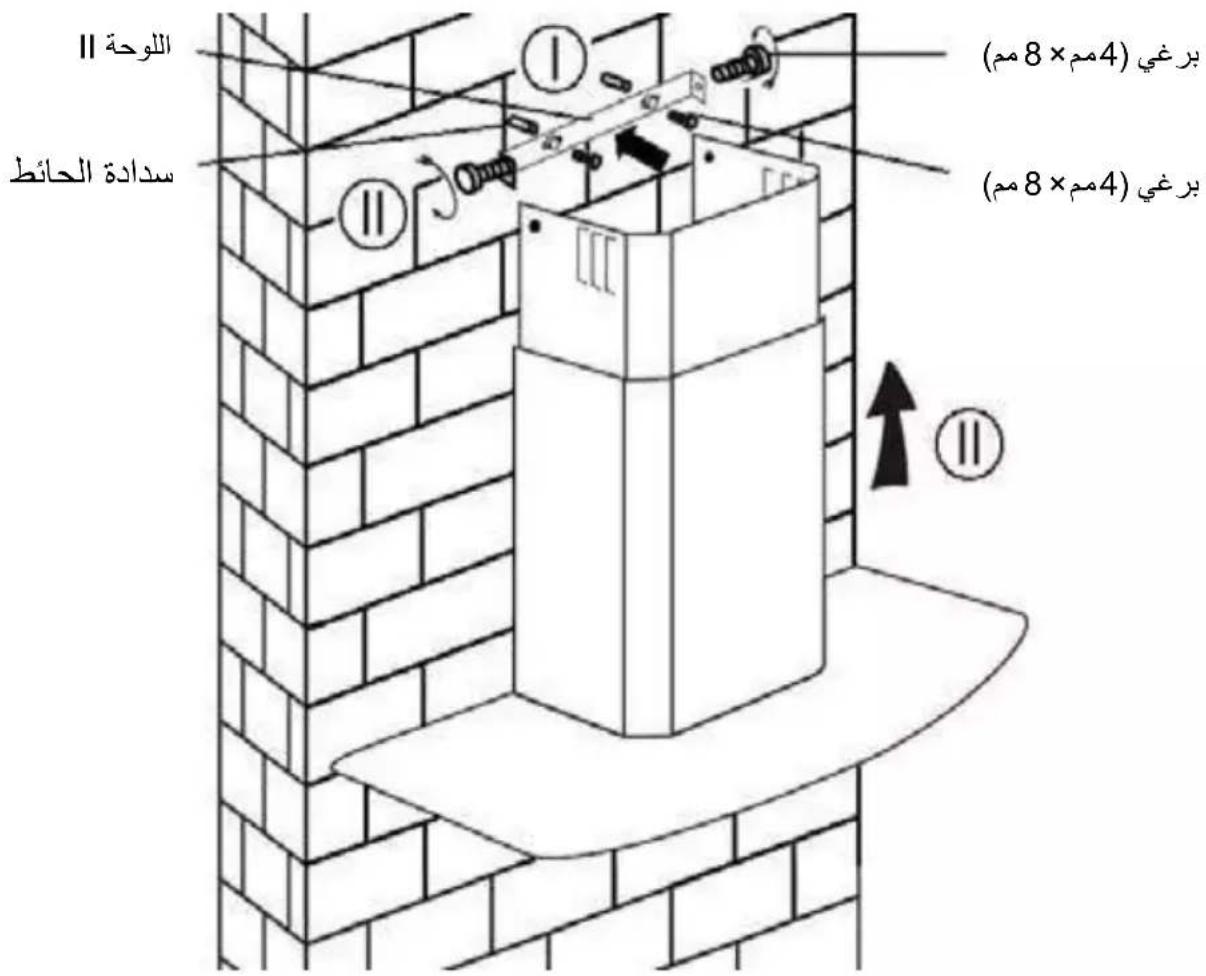

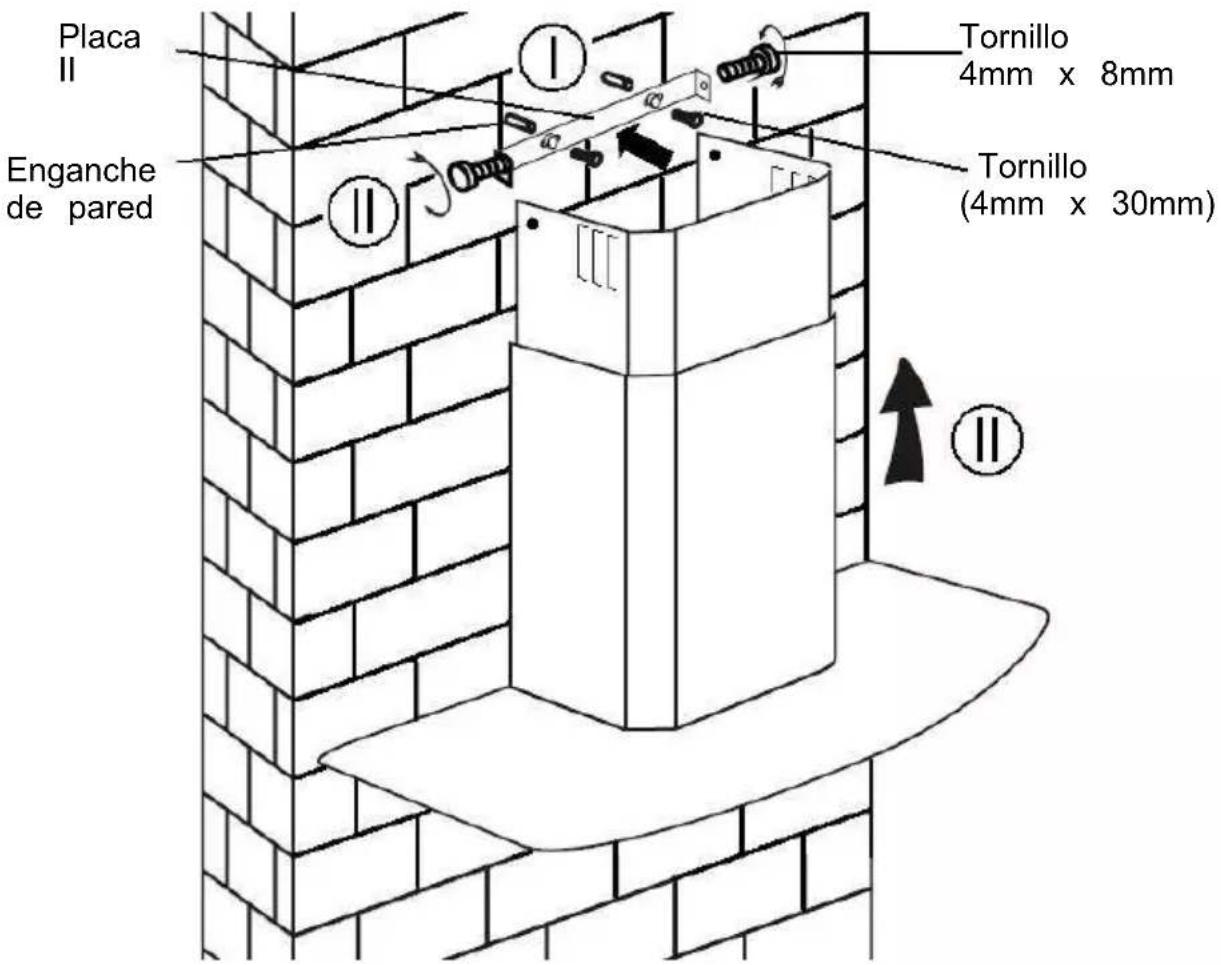

i. Hacer 2 agujeros de 8 mm para colocar la placa II. Atornillar y fijar la placa II en la pared con los 2 tornillos proporcionados. ii. Montar la chimenea en la campana y fijarla con 2 tornillos.

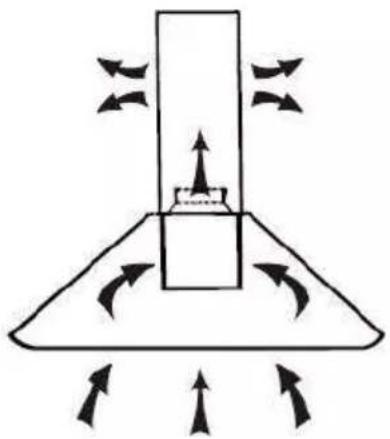

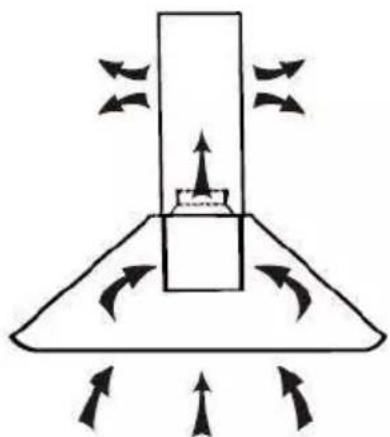

INSTALACIÓN (VENTILACIÓN INTERIOR)

Si no dispone de salida al exterior, no será necesaria una tubería de extracción. La instalación será similar a la mostrada en el apartado "INSTALACIÓN (VENTILACIÓN EXTERIOR)".

Para neutralizar los olores se puede utilizar filtros de carbón activado. Para instalar un filtro de carbón activado, ha de desmontarse primero el filtro antigrasa. Presionar el cierre y tirar hacia abajo.

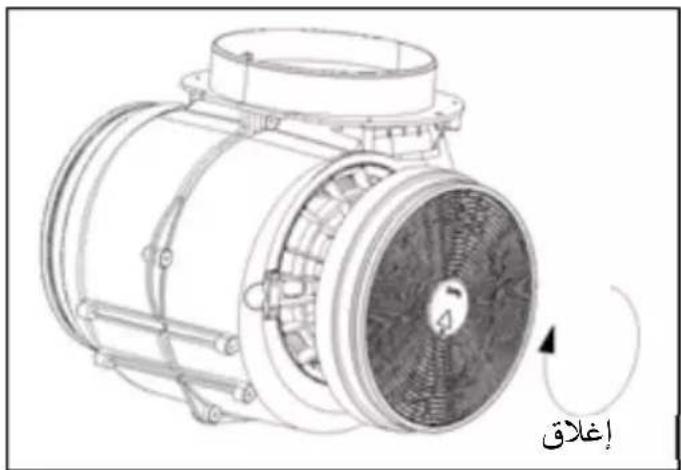

Conectar el filtro de carbón activado en la unidad y girar en el sentido de las agujas del reloj. Repetir en el otro lado.

NOTA:

o Comprobar que el filtro tiene el cierre de seguridad. En caso contrario, podría aflojarse y resultar peligroso.

o Si se coloca el filtro de carbón activado, puede que la potencia de succión sea menor.

DESCRIPCIÓN DE LOS COMPONENTES

CONFIGURACIÓN 1

FUNCIONAMIENTO

Botón 1

El botón tiene luz de fondo indicadora. Cuando se presiona el botón, la luz de fondo se enciende y el ventilador se enciende a baja velocidad. Cuando se presiona nuevamente, apaga el ventilador.

Se utiliza para la ventilación de la casa. Se recomienda cuando se utiliza la casa para hervir o cocinar sin mucho humo.

Botón 2

El botón tiene luz de fondo indicadora. Cuando se presiona el botón, la luz de fondo se enciende y el ventilador se enciende a velocidad media. Cuando se presiona nuevamente, apaga el ventilador.

Velocidad de aire ideal para ventilación en condiciones de cocina estándar.

Botón 3

El botón tiene luz de fondo indicadora. Cuando se presiona el botón, la luz de fondo se enciende y el ventilador se enciende a alta velocidad. Cuando se presiona nuevamente, apaga el ventilador.

Cuando hay concentración de humo o vapor, pulse el botón de alta velocidad para una ventilación de mayor eficacia.

NOTA: Si se pulsan los botones de velocidad Baja/Media/Alta al mismo tiempo, la campana funciona a mayor velocidad.

Botón de luz

CONFIGURACIÓN 2

FUNCIONAMIENTO

Botón de apagado O

Se utiliza para apagar el ventilador.

Botón Baja Velocidad

Se utiliza para la ventilación de la casa. Se recomienda cuando se usa la casa para hervir o cocinar sin mucho humo.

Botón Velocidad Media

2

Velocidad de aire ideal para ventilación en condiciones de casa estándares.

Botón Alta Velocidad

3

Cuando hay concentración de humo o vapor, pulsar el botón de alta velocidad para una ventilación de mayor eficacia.

NOTA: Si están pulsados los botones de velocidad Baja/Media/Alta al mismo tiempo, la campana funciona a mayor velocidad.

Botón luz

CONFIGURACIÓN 3

①

Botón de encendido / apagado

Se utiliza para encender / apagar el ventilador.

Velocidad más una tecla

Botón de disminución de la velocidad

Para la disminución de la velocidad del ventilador.

Botón de la luz

Pantalla digital

Ventilador de visualización de la velocidad: "1" para la velocidad baja, "2" para la velocidad media, "3" para la alta velocidad, "4" para la función Booster.

Temporizador rápido: Pulse y durante 1 segundo,

la pantalla digital parpadeará y en 5 minutos de cuenta atrás, después de 5 horas el motor y la luz se apagarán automáticamente con un sonido y un zumbador durante 1 segundo.

Función Booster

Esta campana dispone de una función Booster. Para activar el booster, pulsar ↑ hasta la velocidad 4, pulsar la velocidad máxima cuando la campana está funcionando y aumentará la velocidad durante 5 segundos, antes de volver a la velocidad inicial.

Antes de limpiar, desconectar y desenchufar la campana extractora.

I. Limpieza regular

Utilizar un paño humedecido con jabón suave o detergente. No usar estropajo metálico, materiales químicos, abrasivos ni cepillos duros.

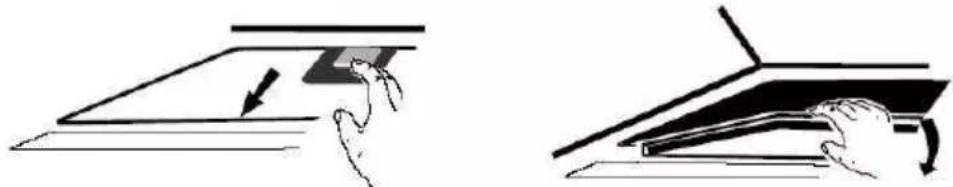

II. Limpieza mensual del filtro de grasa

IMPORTANTE: Limpiar el filtro todos los meses evitará todo riesgo de fuego.

El filtro recoge la grasa, la suciedad, etc. Un filtro sucio afecta directamente a la eficacia de la campana. Si no está limpio, los residuos de grasa (potencialmente inflamables) saturarán el filtro. Limpiar con lavavajillas.

III. Limpieza anual del filtro de carbón activado

Aplicable SOLAMENTE a la campana que se instale como campana de recirculación (no colocada en el exterior). Este filtro neutraliza los olores y ha de sustituirse al menos una vez al año, dependiendo de la frecuencia con la que se utilice la campana.

IV. Cambio de la bombilla

Retirar los tornillos del cristal y extraer el cristal. Localizar la bombilla que ha de sustituirse; estará en la fijación de luz que hay bajo la sección expuesta en el panel.

Desconectar el cable de luz y retirar la sujeción de las bombillas y el cable de la clavija. Importante: no es posible sustituir las bombillas de forma individual; habrá que sacar obligatoriamente todas las bombillas, la sujeción de las mismas y el cableado como un todo. (LED light: MAX 1.5W)

Colocar las bombillas sustituidas, la sujeción y el cable igual que estaban. Volver a conectar los puntos de luz.

Volver a colocar las sujeciones del cristal y apretar los tornillos del cristal. Asegurarse de que los tornillos están bien apretados.

RESOLUCIÓN DE PROBLEMAS

Fallo	Motivo	Soluciones
La luz se enciende, pero el ventilador no funciona	El aspa del ventilador está atascada	Desenchufar la campana. Llamar al serviceo专业技术 para su reparacion
	El motor está dañado.
No funciona el ventilador ni la bombilla	La bombilla está fundi	Volver a colocar la bombilla con el voltaje adecuado.
	El cable está suelto.	Volver a conectarlo a la corrierr
Vibración de la campana	El aspa del ventilador está dañada.	Desenchufar la campana y reparación por parte del serviceo专业技术.
	El motor del ventilador no está bien colocado	Desenchufar la campana. Llamar al serviceo专业技术 para su reparación.
	La unidad no está bie colocada en la grapa.	Descolgar la campana y procombar que la grapa está bien colocada.
Succión insufiente	Demasiada distancia entre la campana y la cucina	Volver aaabstaringdistancia a 65-75cm

SERVICIO DE ATENCIÓN AL CLIENTE

Si no se puede identificar la causa de la anomalía, desenchufar la campana y llamar al Servicio Técnico.

NÚMERO DE PRODUCTO Y DE SERIE. ¿Dónde está?

Es importante comunicarle al Servicio Técnico el número de producto y su número de serie (un número de 16 caracteres que empieza por 3); este número aparece en el certificado de garantía o en la placa de datos que

está en la campana. Ayudará a evitar desplazamientos baldíos a los técnicos y (lo más importante) se reducirán los correspondientes gastos de desplazamiento.

PROTECCIÓN MEDIOAMBIENTAL

Los residuos de dispositivos eléctricos no pueden depositarse en los contenedores convencionales, sino en los puntos de reciclaje correspondientes. Si tiene dudas, consulte a la Autoridad Local correspondiente, o al vendedor.

Este electrodoméstico tiene el distintivo de la directiva europea 2012/19/EU de Residuos de Aparatos Eléctricos y Electrónicos (WEEE).

Asegurándose de que este producto se elimina correctamente ayudará a prevenir consecuencias negativas para el medio ambiente y la salud, daños que podrán darse si la eliminación del producto no fuese la adecuada.

El símbolo en el producto indica que este producto no puede tratarse como residuo doméstico. Debe depositarse en el punto de recogida correspondiente para el reciclaje de equipos eléctricos y electrónicos.

La eliminación ha de realizarse de acuerdo con la normativa medioambiental local de eliminación de residuos.

Para más información sobre el tratamiento, recuperación y reciclaje de este producto póngase en contacto con la oficina local de la Ciudad, con sus servicios de recogida de residuos domésticos o con la tienda donde haya adquirido el producto.
