Znamka	Candy
Model	CCE60NX1
Vrsta izdelka	Stenska kuhinjska napa, razred I
Širina	60 cm
Globina	50 cm
Višina (dimnik)	Nastavljiva od 60 do 110 cm
Neto teža	Približno 15 kg
Električno napajanje	220-240 V, 50 Hz, obvezna ozemljitev
Moč motorja	200 W
Osvetlitev	LED, največ 1,5 W (ni zamenljiva posamezno)
Število hitrosti	3 hitrosti + funkcija booster (5 min)
Vrsta odvoda	Zunanji odvod (premer 150 mm) ali recirkulacija z ogljenim filtrom
Maščobni filter	Pomivno, čistiti vsak mesec
Aktivni ogljeni filter	Zamenjati letno (za recirkulacijsko različico)
Minimalna razdalja nad kuhalno ploščo	60 cm (električna) ali 75 cm (plinska)
Varnost	Samodejni izklop ob pregrevanju, zaščita pred električnim udarom (razred I)
Raven hrupa	Približno 55 dB(A) (normalna hitrost)
Priloženi dodatki	Dimnik, nosilci, vijaki, protipovratna loputa
Redno vzdrževanje	Zunanje čiščenje z vlažno krpo in blagim detergentom
Možnost popravila	Nadomestni deli na voljo (žarnica, filtri, motor); priporočen poseg strokovnjaka

Pogosto zastavljena vprašanja - CCE60NX1 CANDY

Kakšna je idealna razdalja med napo in kuhalno ploščo?

Za optimalno delovanje namestite napo na razdalji 60 do 75 cm nad kuhalno ploščo. Upoštevajte 60 cm za električne štedilnike in 75 cm za plinske štedilnike.

Kako očistiti maščobni filter?

Maščobni filter je treba očistiti vsak mesec. Odstranite ga in operite v pomivalnem stroju ali ročno z blagim detergentom. Umazan filter lahko zmanjša sesalno moč in predstavlja nevarnost požara.

Kdaj je treba zamenjati aktivni ogljeni filter?

Aktivni ogljeni filter je treba zamenjati vsako leto, če napa deluje v recirkulacijskem načinu (brez zunanjega odvoda). Ni ga mogoče prati.

Kako zamenjati LED žarnico na napi?

Odklopite napo, odstranite vijake steklene plošče, nato odklopite konektor. LED žarnice niso zamenljive posamezno: zamenjati morate celotni sklop žarnica + grlo + kabel (LED max 1,5 W). Sestavite nazaj v obratnem vrstnem redu.

Zakaj moja napa močno vibrira?

Vibracije so lahko posledica zabite ventilatorjeve turbine ali slabo pritrjenega motorja. Preverite tudi, ali je napa pravilno pritrjena na stenski nosilec. Če težava vztraja, pokličite strokovnjaka.

Kako aktivirati funkcijo booster?

Funkcija booster se aktivira s pritiskom na namenski gumb (hitrost + ali gumb 4 glede na model). Hitrost poveča na maksimum za 5 minut, nato se vrne na prejšnjo hitrost.

Kaj storiti, če se napa sploh ne vklopi?

Najprej preverite, ali je napajalni kabel pravilno priključen. Če osvetlitev deluje, motor pa ne, je morda turbina blokirana ali motor poškodovan. Obrnite se na servis.

Ali lahko napo uporabljam nad plinskim štedilnikom?

Da, vendar upoštevajte minimalno razdaljo 75 cm med napo in gorilniki. Napa ni zasnovana za namestitev nad kuhalno ploščo z več kot 4 gorilniki.

Kako namestiti napo v recirkulacijskem načinu?

Če nimate zunanjega odvoda, je namestitev enaka kot v načinu odvoda, vendar morate dodati aktivne ogljene filtre (niso priloženi). Odvodna cev ni potrebna.

Kje najdem serijsko številko nape?

Serijska številka (16 števk, ki se začnejo s 3) je na garancijskem listu ali na nalepki na napravi. Potrebna je za vse zahtevke za servis.

NAVODILA ZA UPORABO CCE60NX1 CANDY

Pred čiščenjem izključite napravo in jo odklopite iz električnega omrežja.

I. Običajno čiščenje

Za običajno čiščenje nape uporabljajte mehko krpo/gobo, mlačno vodo in gospodinjski detergent. Za čiščenje nape nikoli ne uporabljajte žičnatih gobic ali krtač, močnih kemičnih sredstev, abrazivnih sredstev (vim) ali sredstev na osnovi topil.

VGRADNJA (odvod zraka) 180

OPIS DELOVANJA 181

VZDRŽEVANJE 184

ODPRAVLJANJE NEPRAVILNOSTI V DELOVANJU 185

POMOČ UPORABNIKOM 185

VARSTVO OKOLJA 186

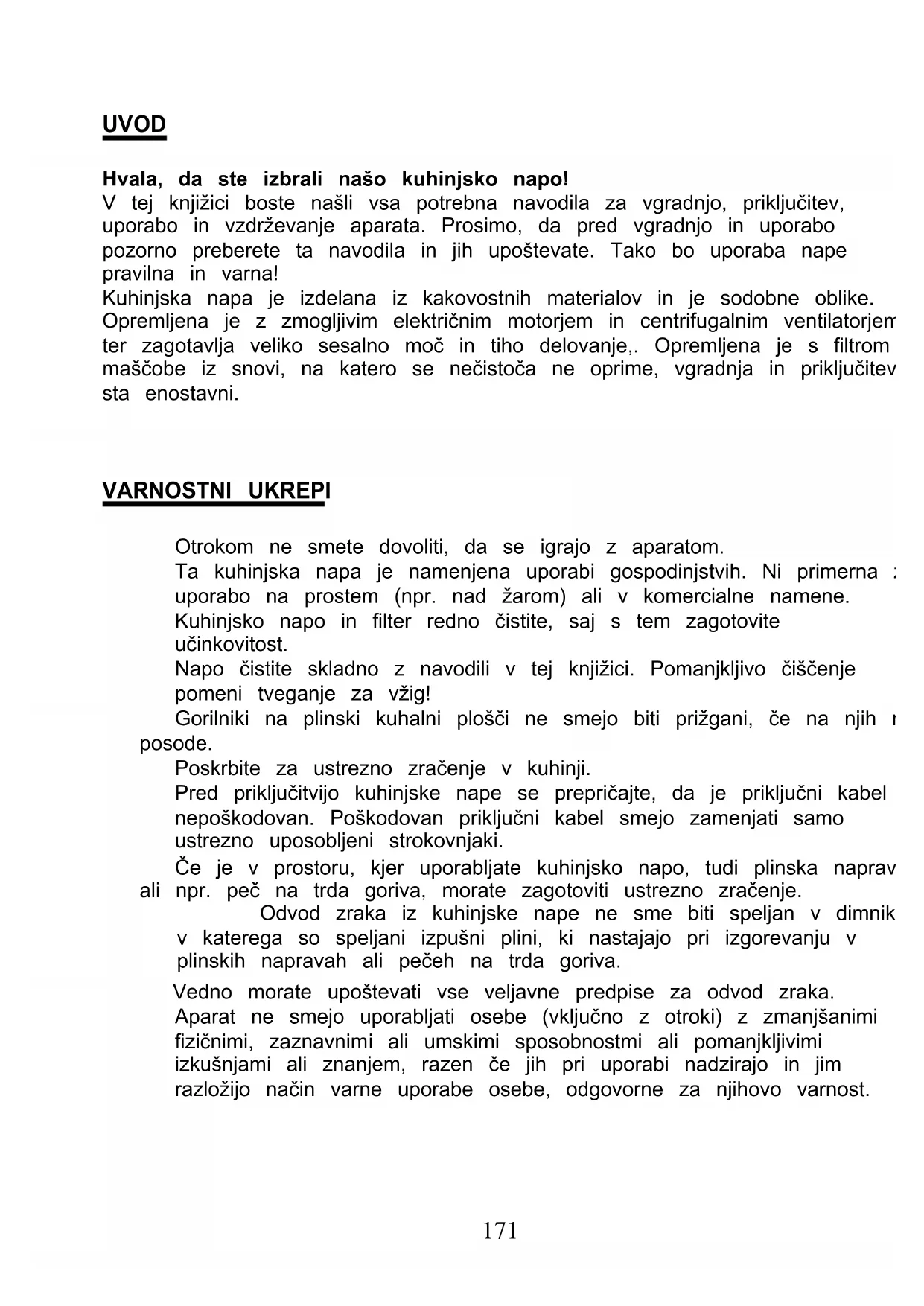

UVOD

Hvala, da ste izbrali našo kuhinjsko napo!

V tej knjižici boste našli vsa potrebna navodila za vgradnjo, priključitev, uporabo in vzdrževanje aparata. Prosimo, da pred vgradnjo in uporabo pozorno preberete ta navodila in jih upoštevate. Tako bo uporaba nape pravilna in varna!

Kuhinjska napa je izdelana iz kakovostnih materialov in je sodobne oblike. Opremljena je z zmogljivim električnim motorjem in centrifugalnim ventilatorjem ter zagotavlja veliko sesalno moč in tiho delovanje. Opremljena je s filtrom za maščobe iz snovi, na katero se nečistoča ne oprime, vgradnja in priključitev sta enostavni.

VARNOSTNI UKREPI

Otrokom ne smete dovoliti, da se igrajo z aparatom.

Ta kuhinjska napa je namenjena uporabi v gospodinjstvih. Ni primerna za uporabo na prostem (npr. nad žarom) ali v komercialne namene.

Kuhinjsko napo in filter redno čistite, saj s tem zagotovite učinkovitost.

Napo čistite skladno z navodili v tej knjižici. Pomanjkljivo čiščenje pomeni tveganje za vžig!

Gorilniki na plinski kuhalni plošči ne smejo biti prižgani, če na njih ni posode.

Poskrbite za ustrezno zračenje v kuhinji.

Pred priključitvijo kuhinjske nape se prepričajte, da je priključni kabel nepoškodovan. Poškodovan priključni kabel smejo zamenjati samo ustrezno usposobljeni strokovnjaki.

Če je v prostoru, kjer uporabljate kuhinjsko napo, tudi plinska naprava ali npr. peč na trda goriva, morate zagotoviti ustrezno zračenje.

Odvod zraka iz kuhinjske nape ne sme biti speljan v dimnik, v katerega so speljani izpušni plini, ki nastajajo pri izgorevanju v plinskih napravah ali pečeh na trda goriva.

Vedno morate upoštevati vse veljavne predpise za odvod zraka.

Aparata ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ali znanjem, razen če jih pri uporabi nadzirajo in jim razložijo način varne uporabe osebe, odgovorne za njihovo varnost.

Pazite na otroke in jim ne dovolite, da se igrajo s kuhinjsko napo. Nikoli ne flambirajte pod kuhinjsko napo.

Ta kuhinjska napa ni primerna za vgradnjo nad kuhalno ploščo z več kot štirimi kuhališči oz. gorilniki.

Tveganje za električni udar

Če ste v dvomih, se posvetujte z ustrezno usposobljenim strokovnjakom.

Neupoštevanje teh navodil pomeni tveganje za resne poškodbe ali smrt, požar ali električni udar.

Svetilka, uporabljena v tem izdelku, ni primerna za razsvetljavo prostora.

Namen te svetilke je zagotoviti osvetlitev za uporabo izdelka.

Električna napeljava

Vso namestitev mora izvesti usposobljena oseba ali usposobljeni električar. Preden priključite na električno omrežje, se prepričajte, da napetost omrežja ustreza napetosti na tipski ploščici.

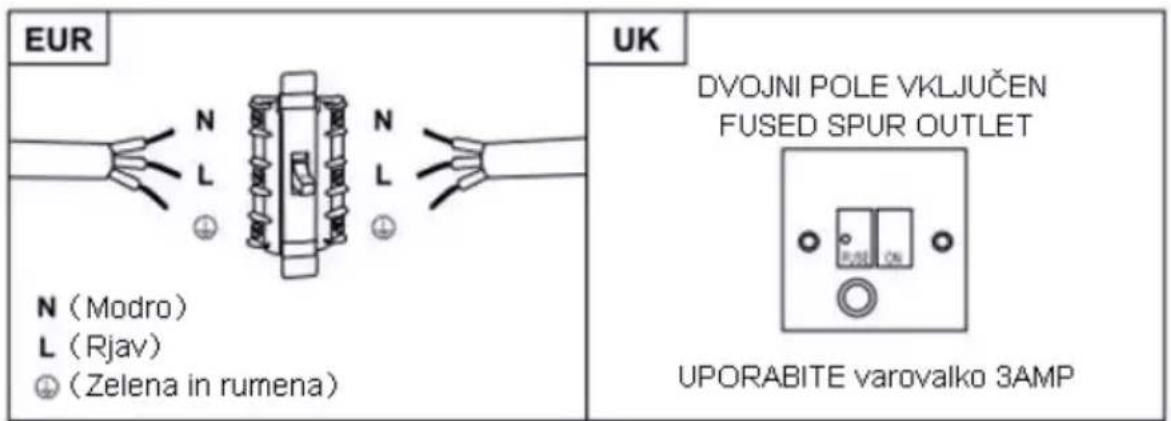

Neposredna povezava

Naprava mora biti priključena neposredno na električno omrežje s pomočjo omnipolarnega odklopnika z najmanj 3 mm odprtino stika. Monter mora zagotoviti pravilno električno povezavo, izdelano in skladno s shemo ožičenja. Kabel ne sme biti upognjen ali stisnjen. Redno preverjajte, da napajalni kabel ni poškodovan. Če je napajalni kabel poškodovan, ga morate zamenjati s posebnim kablom ali pa montažo opravi proizvajalec ali njegov servisni zastopnik.

OPOZORILO: To je aparat razreda I in ga je TREBA ozemljiti.

Naprava je opremljena s 3-jedrnim omrežnim kablom, obarvanim kot sledi:

Rjav = L ali faza

Modro = N ali nevtralni vod

Zelena in rumena = E ali ozemljitev

Varovalka mora imeti vrednost 3 ampere.

Seznam sestavnih delov

Spec.	Slika	Količni a
Ohišje		1
Zgornji del dimnika		1
Spodnji del dimnika		1
Spodnji nosilec dimnika		1
Zgornji nosilec dimnika		1
Nosilec		1
φ8 zidni vložki φ8×φ6 bele barve		9
Vijaki ST4.0×30		9
φ7.2 vijaki ST4.0×8		2

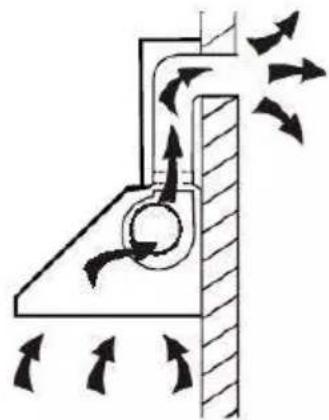

Če obstaja odprtina za odvajanje zraka na prosto, lahko cev za zrak napeljete, kot je prikazano spodaj (uporabite cev iz emajla, aluminija ali gibljivo cev iz negorljive snovi z notranjim premerom 150 mm).

1. Pred priključitvijo cevi izklopite napo in izvlecite vtikač iz vtičnice.

1. Napa bo najbolj učinkovita, če bo od kuhalne površine oddaljena 60–75 cm.

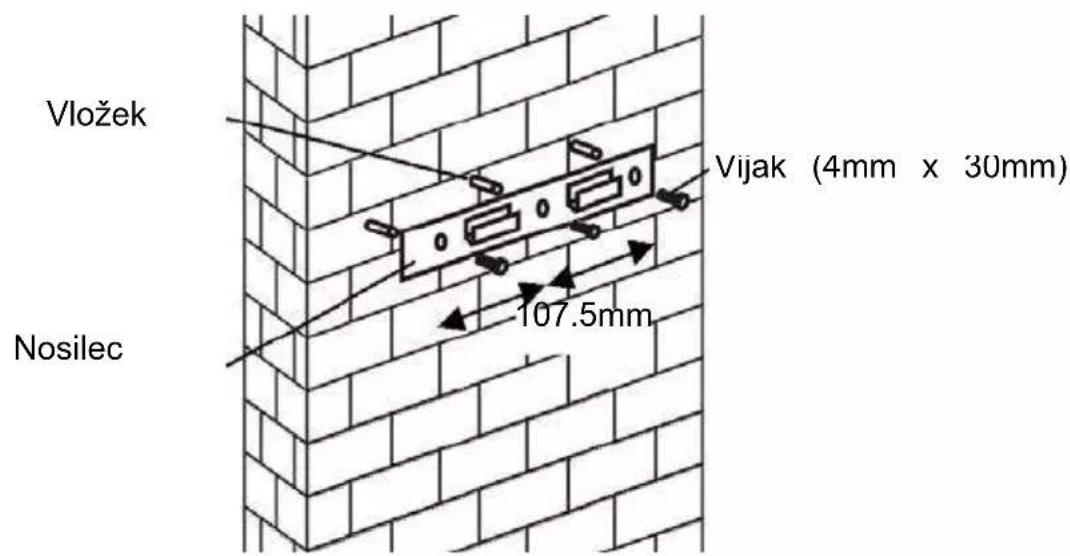

1. Za nosilec izvrtajte 3 luknje s premerom 8 mm. Nosilec pritrdite na zid s priloženimi vijaki; dobro jih zategnite.

Za model z nagnjeno ploščo

Pred montažo zvrtajte 2 dodatni luknji s premerom 8 mm, vanju vstavite vložka in uporabite vijaka ustrezne velikosti.

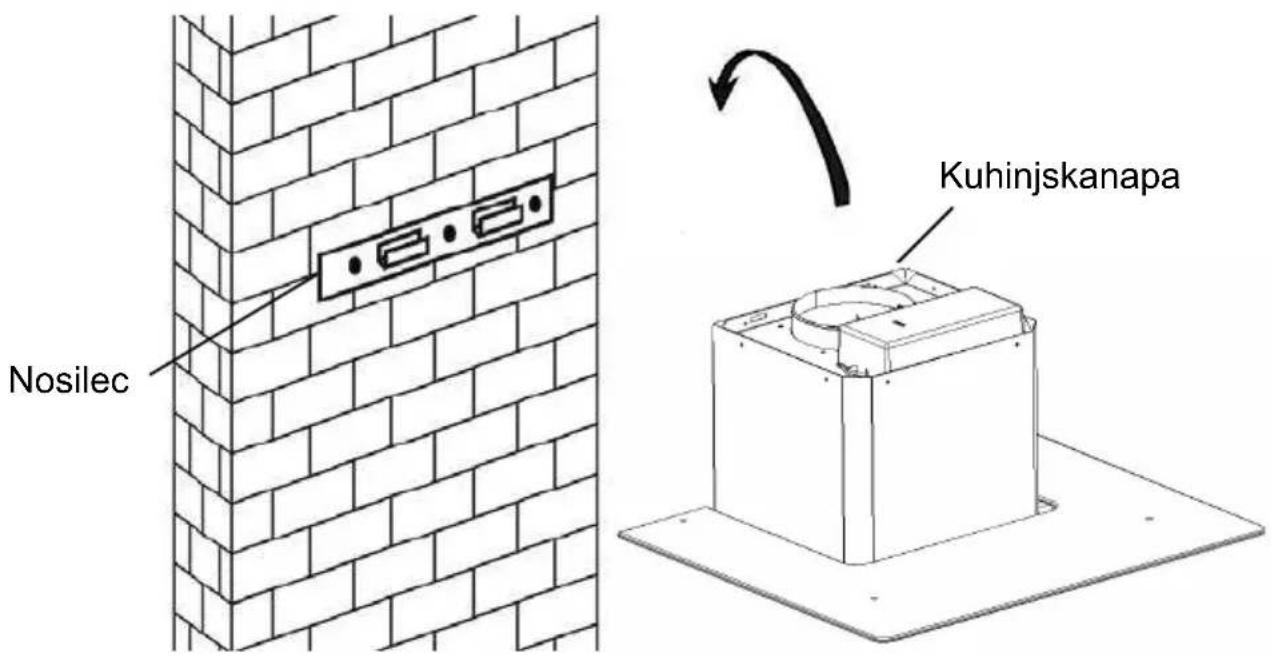

4. Napo obesite na kavljeni nosilec, ki ste ga pritrdili na zid.

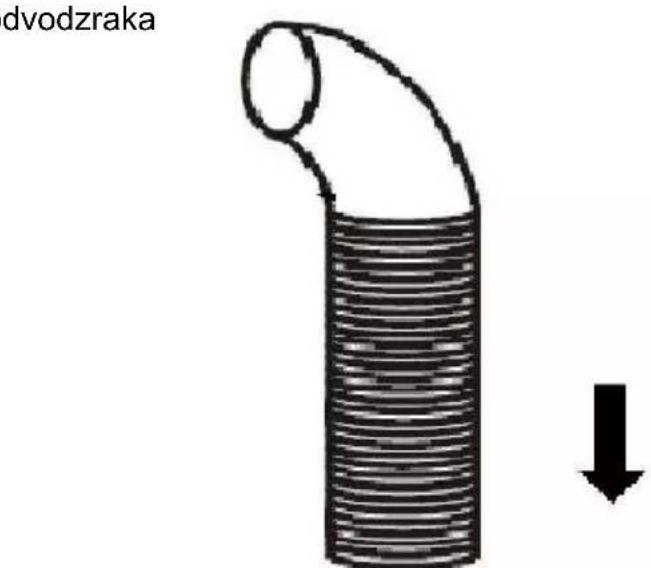

1. Na odprtino za izhod zraka iz nape namestite enosmerni ventil. Nato nanj namestite cev za odvod zraka, kot je prikazano spodaj.

Cev za odvod zraka

Kuhinjska napa

6.

VGRADNJA (kroženje zraka)

Če nimate možnosti napeljati odvod zraka na prosto, napo instalirate na podoben način, kot je to pojasnjeno v prejšnjem poglavju.

V tem primeru v napo vstavite filter z aktivnim ogljem, ki zadrži vonjave. Najprej morate sneti filter za maščobe, nato pa lahko vstavite ogleni filter. Potisnite na zapah in potegnite filter za maščobe navzdol.

Potisnite aktivni ogleni filter v napo in ga zavrtite v desno, v smeri vrtenja urinega kazalca. Postopek ponovite na drugi strani nape.

(PRITRJEVANJE)

OPOMBA:

• Prepričajte se, da je filter varno nameščen. V nasprotnem primeru bi se lahko zrahljal, kar bi lahko bilo nevarno. Če uporabite aktivni ogleni filter, se sesalna moč nekoliko zmanjša.

151

OPIS DELOVANJA

KONFIGURACIJA 1

Gumb 1

Gumb je z osvetlitvijo; ko pritisnete tipko, se vklopi osvetlitev ozadja in ventilator se vklopi pri nizki hitrosti. Ko ponovno pritisnete, se izklopi ventilator.

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko nastaja veliko pare.

Gumb 2

Gumb je s prikazom osvetljen; ko pritisnete tipko, se osvetli osvetlitev in ventilator se vklopi pri srednji hitrosti. Ko ponovno pritisnete, se izklopi ventilator.

Ta stopnja je idealna izbira pri običajnem kuhanju.

Gumb 3

Gumb je s prikazano osvetlitvijo; ko pritisnete tipko, se osvetli osvetlitev in ventilator se vklopi pri visoki hitrosti. Ko ponovno pritisnete, se izklopi ventilator.

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

Tipka za luč

KONFIGURACIJA 2

Gumb za izklop O

To se uporablja za izklop ventilatorja.

Tipka za počasno hitrost

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko ne nastaja veliko pare.

Tipka za srednjo hitrost 2

Ta stopnja je idealna izbira pri običajnem kuhanju.

Tipka za veliko hitrost 3

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

Tipka za luč

KONFIGURACIJA 3

①

-

Gumb za vklop / izklop

To se uporablja za vklop / izklop ventilatorja.

Gumb za povečanje hitrosti ventilatorja

Gumb za hitro zmanjšanje

Za zmanjšanje hitrosti ventilatorja.

Gumb za osvetlitev

Digitalni prikaz

Prikaz hitrosti ventilatorja: "1" za nizko hitrost, "2" za srednjo hitrost, "3" za visoko hitrost, "4" za funkcijo Booster.

Hitri časovnik: Pritisnite in ter zadržite 1 sekundo, digitalni prikazovalnik utripa in odšteva 5 minut, po 5 minutah se motor in luči samodejno izklopijo in zasliši se zvok brenčala za 1 sekundo.

Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka. Vključite jo tako, da med delovanjem s tipko ① nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, potem se spet upočasni.

Pred čiščenjem izklopite napo in potegnite vtikač iz vtičnice.

I. Redno čiščenje

Napo čistite z mehko krpo, navlaženo z raztopino detergenta za pomivanje posode in mlačne vode. Za čiščenje nikoli ne uporabljajte jeklenih gobic, jedkih kemičnih snovi ali grobih čistilnih pripomočkov.

II. Mesečno čiščenje filtra za maščobe

ZELO POMEMBNO: Filter morate redno čistiti enkrat mesečno, da preprečite tveganje za vžig.

V filtru se nabira maščoba in prah, tako da neposredno vpliva na učinkovitost kuhinjske nape. Če filtra ne čistite redno, se v njem nabere maščoba, ki je vnetljiva. Filter čistite z običajnim detergentom, ki se uporablja v gospodinjstvih.

III. Letna zamenjava aktivnega oglenega filtra

To se nanaša SAMO na nape, ki jih uporabljate v načinu za kroženje zraka in so opremljene z oglenim filtrom (odvod zraka ni speljan na prosto). Ta filter filtrira vonjave in ga morate zamenjati enkrat letno, ne glede na to, kako pogosto uporabljate napo.

IV. Zamenjava žarnice

Odvijte vijake, s katerimi je pritrjeno steklo, ter ga odstranite. Ugotovite, katera žarnica je pregorela (žarnice so vidne, ko odstranite steklo).

Odklopite žico za žarnico in z nape odklopite držalo žarnice in žico. Pomembno: Ni mogoče zamenjati samo žarnice, ampak potrebujete komplet - žarnico, nosilec in žico. (lučka LED: G4, MAX 1.5W)

Pritrdite novo žarnico z nosilcem in žico tako, kot je bila pritrjena pregorela žarnica. Nato ponovno priključite žico.

Ponovno namestite steklo in privijte vijake. Prepričajte se, da ste jih do konca zategnili.

ODPRAVLJANJE NEPRAVILNOSTI V DELOVANJU

Napaka	Razlog	Rešitev
Luč gori,ventilator pa ne deluje	Ovirano vrtenje lopatie ventilatorja	Izklopite napo inPokličite pooblaščeni servis.
	Motor je poškodovan.
Ne dela ne neventilator	Pregorela halogenska Žarnica	Zamenjaje Žarnico z enakovredno.
	Napaka na priključitvi	Pravilno priključite vtikač v vtični
Hude vibracije	Poškodovan ventilator	Izklopite napo inPokličite pooblaščeni servis.
	Motor ventilatorj ni dovolj trdno pritrjen	Izklopite napo inPokličite pooblaščeni servis.
	Napa ni pravilno obešena na nosilec	Snemite napo in se prepričajte, da je nosilec pravilno pritrjen.
Majhna sesalna moč	Razdalja med kuhalnoplosćo in napo je prevelika	Prilagodite razdaljo, ta mora zna med 65 in 75cm

POMOČ UPORABNIKOM

Če sami ne morete ugotoviti razloga za nepravilnost v delovanju, napo izklopite iz električnega omrežja in se obrnite na najbližji pooblaščeni servis.

SERIJSKA ŠTEVILKA IZDELKA. Kje jo lahko najdem?

Pomembno je, da ob klicu na pooblaščeni servis navedete tudi produktno kodo in serijsko številko izdelka (16-mestna koda, ki se začne s številko 3), ki je navedena na garancijskem listu ali na tablici s podatki na izdelku. Tako se izognete večkratnemu obisku s strani serviserja in predvsem nepotrebnim stroškom.

VARSTVO OKOLJA

Odpadne električne naprave ne smete zavreči skupaj

z gospodinjskimi odpadki. Izdelek odpeljite na

ustrezno zbirno mesto za predelavo električne in

elektronske opreme.

Izdelek je označen skladno z direktivo Evropske gospodarske zbornice 2012/19/EU o odpadni električni in elektronski opremi (WEEE).

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje ljudi, ki bi jih lahko povzročilo nepravilno odstranjevanje aparata.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Odstranjevanje mora biti opravljeno skladno z lokalnimi okoljevarstvenimi predpisi o odstranjevanju odpadkov.

Za podrobnejše informacije o odstranjevanju in predelavi tega izdelka se obrnite na pristojni mestni organ za odstranjevanje odpadkov, komunalno službo ali trgovino, v kateri ste izdelek kupili.
