CCE60NX1 - Digestoř CANDY - Bezplatný návod k obsluze

Značka	Candy
Model	CCE60NX1
Typ výrobku	Nástěnný dekorativní digestoř, třída I
Šířka	60 cm
Hloubka	50 cm
Výška (komín)	Nastavitelná od 60 do 110 cm
Hmotnost netto	Přibližně 15 kg
Elektrické napájení	220-240 V, 50 Hz, povinné uzemnění
Výkon motoru	200 W
Osvětlení	LED, max 1,5 W (není samostatně vyměnitelná)
Počet rychlostí	3 rychlosti + booster funkce (5 min)
Typ odvodu	Venkovní odvod (průměr 150 mm) nebo recirkulace s uhlíkovým filtrem
Tukový filtr	Mytí v myčce, čištění každý měsíc
Aktivní uhlíkový filtr	Ročně vyměnit (pro recirkulační verzi)
Minimální vzdálenost nad varnou deskou	60 cm (elektrická) nebo 75 cm (plynová)
Bezpečnost	Automatické vypnutí při přehřátí, ochrana před úrazem elektrickým proudem (třída I)
Hlučnost	Přibližně 55 dB(A) (normální rychlost)
Dodávané příslušenství	Komín, držáky, šrouby, zpětná klapka
Běžná údržba	Vnější čištění vlhkým hadříkem a jemným čisticím prostředkem
Opravitelnost	Dostupné náhradní díly (žárovka, filtry, motor); doporučen zásah odborníka

Často kladené otázky - CCE60NX1 CANDY

Jaká je ideální vzdálenost mezi digestoří a varnou deskou?

Pro optimální provoz nainstalujte digestoř ve vzdálenosti 60 až 75 cm nad varnou deskou. Dodržujte 60 cm pro elektrické sporáky a 75 cm pro plynové sporáky.

Jak vyčistit tukový filtr?

Tukový filtr je třeba čistit každý měsíc. Vyjměte jej a umyjte v myčce na nádobí nebo ručně jemným čisticím prostředkem. Zanesený filtr může snížit sací výkon a představovat riziko požáru.

Kdy je třeba vyměnit aktivní uhlíkový filtr?

Aktivní uhlíkový filtr je třeba vyměnit každý rok, pokud digestoř pracuje v režimu recirkulace (bez venkovního odvodu). Není pratelný.

Jak vyměnit LED žárovku digestoře?

Odpojte digestoř, odstraňte šrouby skleněné desky, poté odpojte konektor. LED žárovky nejsou samostatně vyměnitelné: musíte vyměnit celou sadu žárovka + objímka + kabel (LED max 1,5 W). Sestavte v opačném pořadí.

Proč moje digestoř silně vibruje?

Vibrace mohou být způsobeny zaseknutou turbínou ventilátoru nebo špatně upevněným motorem. Zkontrolujte také, zda je digestoř správně upevněna na stěnovém držáku. Pokud problém přetrvává, obraťte se na odborníka.

Jak aktivovat funkci booster?

Funkce booster se aktivuje stisknutím příslušného tlačítka (rychlost + nebo tlačítko 4 podle modelu). Zvyšuje rychlost na maximum po dobu 5 minut, poté se vrátí na předchozí rychlost.

Co dělat, když se digestoř vůbec nerozsvítí?

Nejprve zkontrolujte, zda je napájecí kabel správně zapojen. Pokud osvětlení funguje, ale motor ne, turbína může být zablokovaná nebo poškozený motor. Kontaktujte poprodejní servis.

Mohu použít digestoř nad plynovým sporákem?

Ano, ale dodržujte minimální vzdálenost 75 cm mezi digestoří a hořáky. Digestoř není určena k instalaci nad varnou desku s více než 4 varnými zónami.

Jak nainstalovat digestoř v režimu recirkulace?

Pokud nemáte venkovní odvod, instalace je stejná jako v režimu odvodu, ale musíte přidat aktivní uhlíkové filtry (nejsou součástí dodávky). Odvodní potrubí není nutné.

Kde najdu sériové číslo digestoře?

Sériové číslo (16 číslic začínajících 3) najdete na záručním listě nebo na štítku na spotřebiči. Je nutné pro jakýkoli požadavek na poprodejní servis.

NÁVOD K OBSLUZE CCE60NX1 CANDY

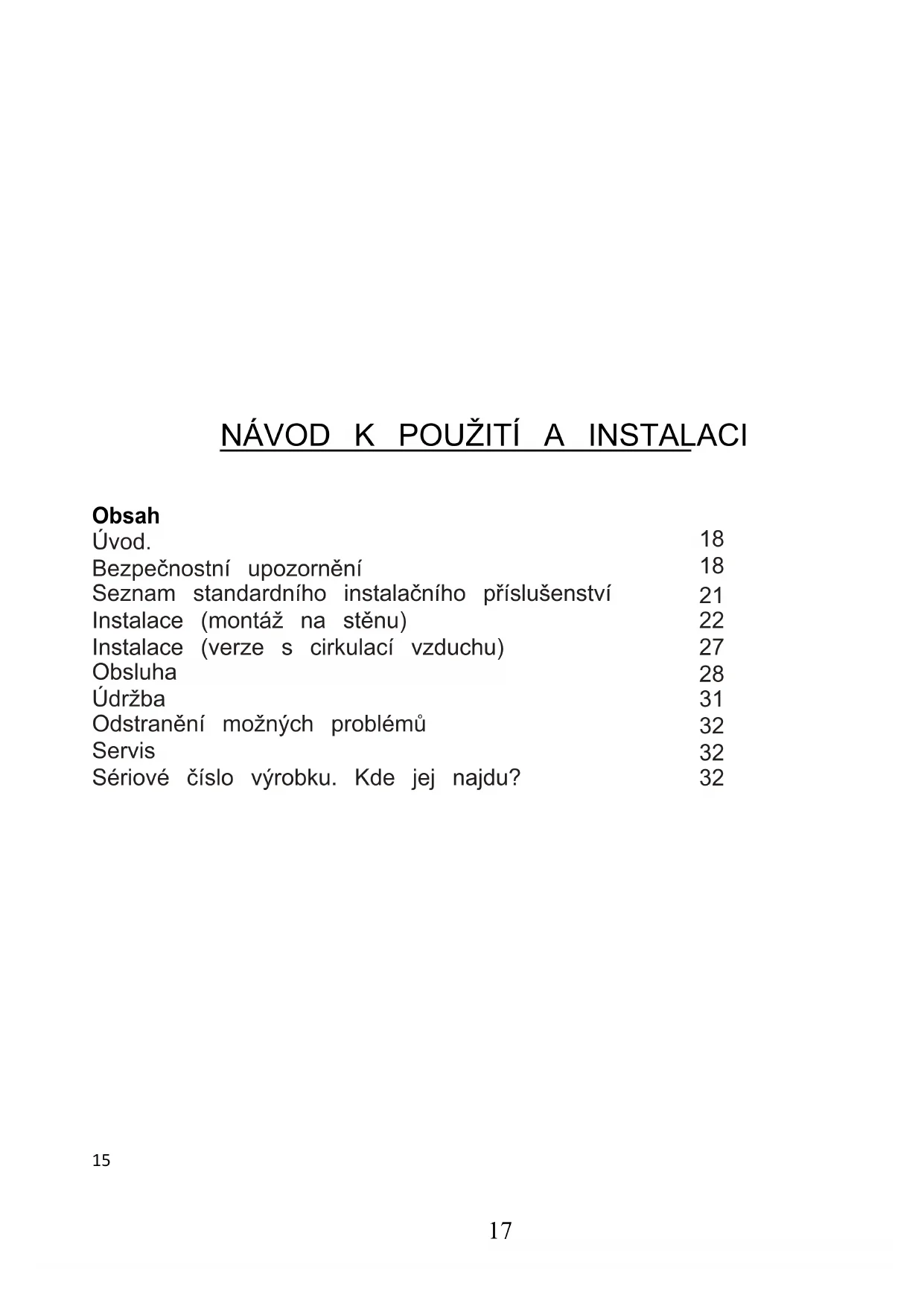

Obsah Bezpečnostní upozornění 18 Seznam standardního instalačního příslušenství 21 Instalace (montáž na stěnu) 22 Instalace (verze s cirkulací vzduchu) 27 Obsluha 28 Údržba 31 Odstranění možných problémů 32 Servis 32 Sériové číslo výrobku. Kde jej najdu? 32

Úvod

Děkujeme za volbu tohoto odsavače.

Tento návod k použití je navržen pro poskytnutí všech potřebných pokynů k instalaci, použití a údržbě spotřebiče. Pro správnou a bezpečnou obsluhu spotřebiče si přečtěte tyto pokyny před instalací a použitím.

Odsavač je vyroben z vysoce kvalitních materiálů a v aerodynamickém designu. Vybaven výkonným elektrickým motorem a odstředivým ventilátorem nabízí velký sací výkon, nízkou hladinu hluku, nelepivý tukový filtr a snadnou instalaci.

Bezpečnostní upozornění

• Nedovolte dětem obsluhovat spotřebič.
• Odsavač je určen pro použití v domácnosti, nevhodný pro barbecue, restaurace a jiné komerční účely.
• Odsavač a filtr je nutné pravidelně čistit k zachování dobrého provozního stavu.
• Čistěte odsavač podle pokynů v návodu k použití a zabraňte riziku požáru. Zabraňte vystupování volného plamene z plynového sporáku.
• Zajistěte v kuchyni dostatečný přívod vzduchu.
• Před připojením spotřebiče se ujistěte, zda není poškozený přívodní kabel. Poškozený přívodní kabel musí vyměnit kvalifikovaný servisní technik. V místnosti musí být dostatečná ventilace, pokud se používá najednou i zařízení spalující plyn nebo jiná paliva; vývod odsavače nesmí být veden do komínu, který se současně využívá na odvod zplodin spalujících plyn nebo jiná paliva.

Dodržujte předpisy týkající se odvodu vzduchu. - Tento spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo bez dostatečných zkušeností a znalostí, pokud nejsou pod dohledem nebo nebyly poučeny o použití osobou odpovědnou za jejich bezpečnost. Nedovolte dětem hrát si se spotřebičem. - Pod odsavačem neflambujte. - Odsavač není určen pro instalaci nad varnou desku s více než čtyřmi hořáky.

• Spotřebič připojte pouze ke správně uzemněné zásuvce. Pokud si nejste jisti, kontaktujte kvalifikovaného elektrikáře.
• Nedodržením těchto pokynů můžete způsobit zranění, požár nebo zasažení elektrickým proudem.

Lampa použitá v tomto produktu není vhodná k použití při osvětlení místnosti.

Účelem této žárovky je poskytnout osvětlení pro používání výrobku.

Elektrická instalace

Celá instalace musí být provedena kvalifikovanou osobou nebo kvalifikovaným elektrikářem.

Před připojením síťového napájení se ujistěte, že síťové napětí odpovídá napětí na typovém štítku.

Přímé spojení

Spotřebič musí být připojen přímo k síti pomocí

omnipolárního jističe s minimálním otvorem mezi 3 mm kontakty.

Instalatér musí zajistit správné elektrické připojení a že odpovídá schématu zapojení.

Kabel nesmí být ohnutý ani stlačený.

Pravidelně kontrolujte, zda není poškozena síťová zástrčka a napájecí kabel. Pokud

napájecí kabel je poškozen, musí být vyměněn za speciální kabel nebo montáž je k dispozici od výrobce nebo jeho servisního zástupce.

VAROVÁNÍ: Toto je zařízení třídy I a MUSÍ být uzemněno

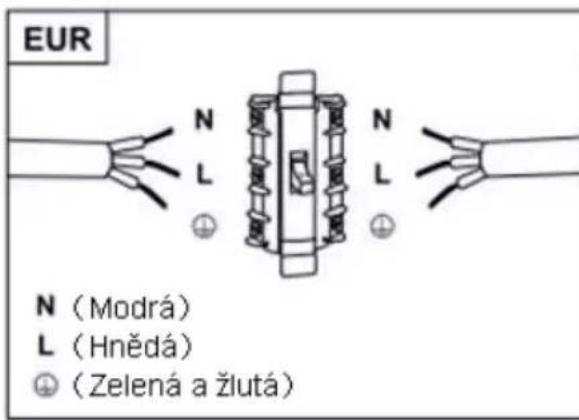

Tento spotřebič je dodáván se 3 žilovým síťovým kabelem barevně označeným jako následuje:

Hnědá = L nebo Žít

Modrá = N nebo Neutrální

Zelená a Žlutá = PE nebo Země (½)

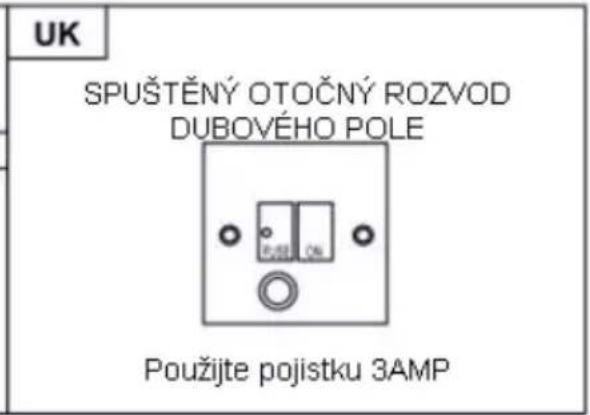

Pojistka musí být dimenzována na 3 A.

Seznam standardního instalačního příslušenství

Popis	Obrázek	Množství.
Kryt		1
Horní kryt komínu		1
Spodní kryt komínu		1
Držák spodniho krytu		1
Držák horního krytu		1
Závěsný držák		1
φ8 hmoždinky φ8×φ6 bílé		9
Šrouby ST4.0×30		9
φ7.2 šrouby ST4.0×8		2

Instalace (montáž na stěnu)

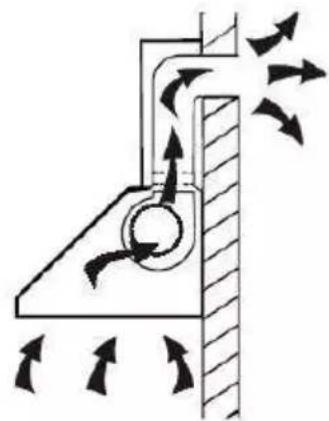

Pokud máte vývod venku, odsavač můžete připojit podle obrázku níže pomocí odtahového potrubí (smalt, hliník, flexibilní hadice nebo nehořlavý materiál s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte od síťové zásuvky.

1. Odsavač instalujte ve vzdálenosti 60~75 cm nad varnou deskou pro nejlepší efekt.

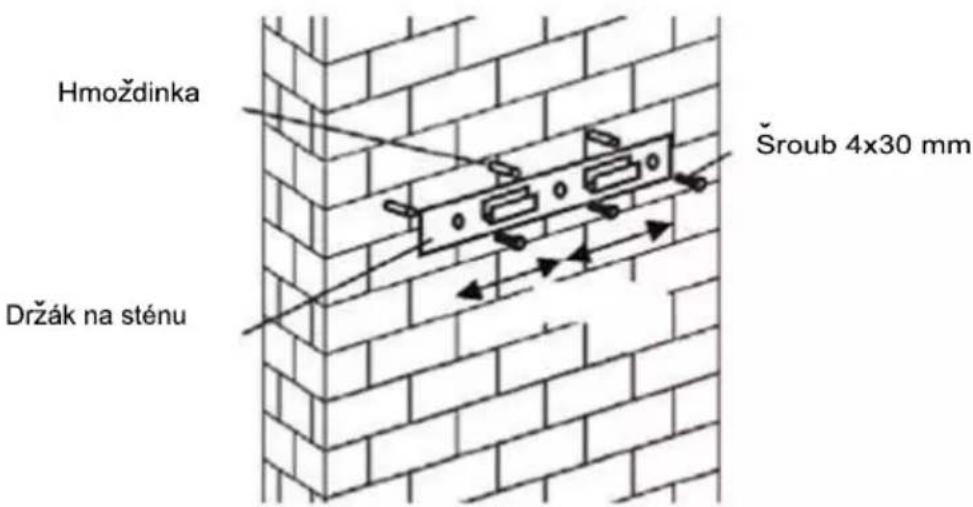

1. Vyvrtejte 3 x 8 mm otvory pro upevnění držáku. Našroubujte a utáhněte držák na stěnu pomocí dodaných šroubů.

Pro modely se šikmou plochou

• Před instalací je třeba vyvrtat další 2x8 mm díry, nasadit upevňovací šrouby a šroubové uzávěry.

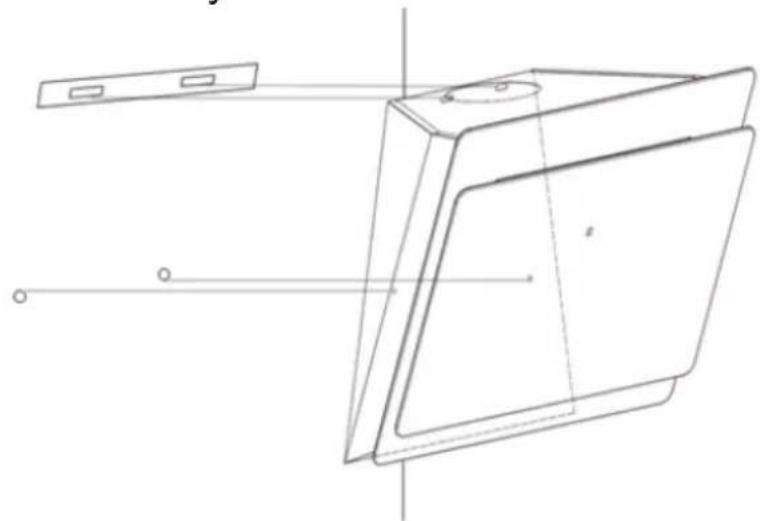

1. Pověste odsavač na držák na stěně

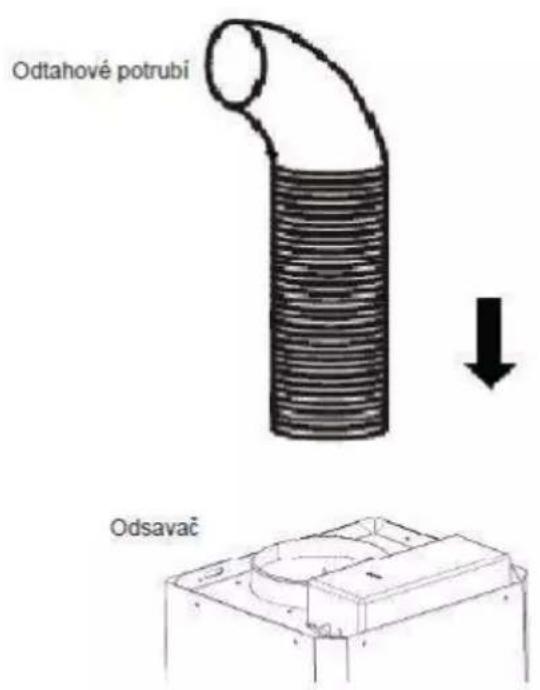

1. Připevněte jednocestný ventil k výstupu vzduchu odsavače. Poté

i. Umístěte sklo do příslušné pozice na horní stranu odsavače. ii. Připevněte 4 šrouby s podložkami. Abyste zabránili prasknutí skla, neutahujte šrouby příliš. iii. Vložte vnitřní kryt komínu do vnějšího krytu. Poté vytáhněte vnitřní kryt nahoru. Nastavte na

připevněte odtahové potrubí k jednocestnému ventilu podle obrázku.

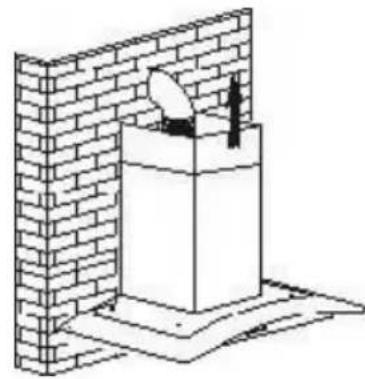

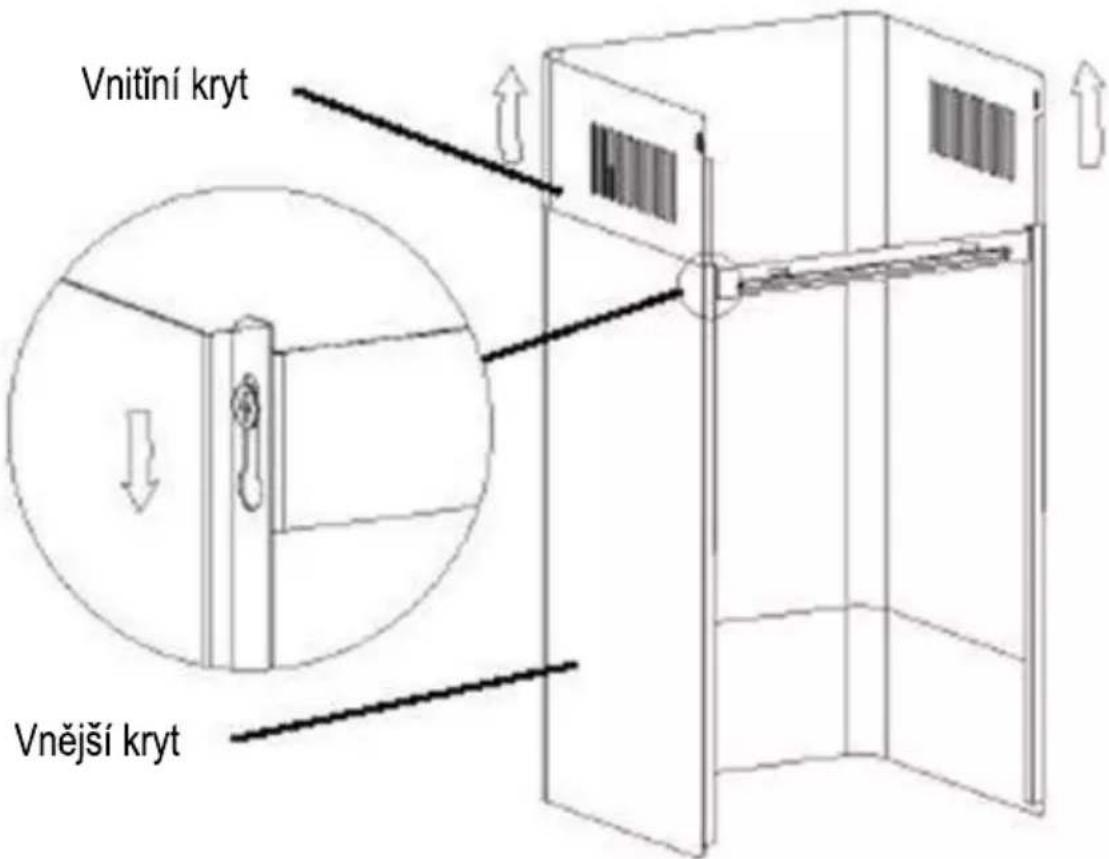

6. požadovanou výšku

ii. Vysunutím krytu nastavte výšku odsavače. Po dosažení požadované výšky připevněte upevňovací otvor šrouby podle obrázku.

8.

i. Vyvrtejte 2x8mm otvory pro upevnění držáku. Našroubujte a

utáhněte držák na stěnu

Instalace (verze s cirkulací vzduchu)

Pokud nemáte výstup vzduchu do exteriéru, není nutné odtahové potrubí a instalace je podobná jako v části „Instalace (instalace na stěnu)”.

K zachycení výparů se používá uhlíkový filtr.

K instalaci aktivního uhlíkového filtru musíte nejdříve vyjmout tukový filtr. Stiskněte pojistku a vytáhněte dolů.

Vložte aktivní uhlíkový filtr na hlavní jednotku a otočte ve směru hodinových ručiček.

Opakujte stejný postup pro druhou stranu.

Poznámka:

• Ujistěte se, zda je filtr pevně zajištěný. V opačném případě se uvolní a představuje riziko pádu.
• Pokud je nasazený aktivní filtr, sací výkon se sníží.

Popis komponentů

KONFIGURACE 1

Obsluha

Tlačítko 1

Tlačítko je označeno podsvícením. Když stisknete tlačítko, podsvícení se zapne a ventilátor se zapne nízkou rychlostí. Při dalším stisknutí se ventilátor vypne.

Slouží k větrání kuchyně. Vhodný pro mírné vaření s malým množstvím páry.

Tlačítko 2

Tlačítko je označeno podsvícením. Po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne střední rychlostí. Při dalším stisknutí se ventilátor vypne.

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko 3

Tlačítko je označeno podsvícením. Po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne vysokou rychlostí. Při dalším stisknutí se ventilátor vypne. V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 2

Obsluha

Tlačítko O

Používá se pro vypnutí ventilátoru.

Tlačítko nízkého výkonu 1

Slouží k větrání kuchyně. Vhodný pro mírné vaření s malým množstvím páry.

Tlačítko středního výkonu 2

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko vysokého výkonu 3

V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 3

①

+

O

Tlačítko On / Off

Používá se pro zapnutí / vypnutí ventilátoru.

Tlačítko rychlosti plus

Pro zvýšení rychlosti ventilátoru

Tlačítko rychlosti poklesu

Pro snížení rychlosti ventilátoru.

Tlačítko světlo

8 Digitální displej

Displej rychlosti ventilátoru: "1" pro nízké rychlosti, "2" pro střední rychlost, "3" pro vysoké rychlosti, "4" pro funkci Booster.

Rychlý časovač: Stiskněte + a držte po dobu 1

sekundy, digitální displej bude blikat a do 5 minut odpočítávat čas, po 5 minutách motor zhasne automaticky a zvuková signalizace po dobu 1 sekundy.

Funkce Booster

Tento odsavač má funkci Booster. Pro aktivaci této funkce stiskněte na úroveň 4 (nejvyšší stupeň rychlosti odsávání) a rychlost se zvýší na 5 minut, po uplynutí této doby se rychlost opět sníží.

Údržba

Před čištěním spotřebič vypněte a odpojte od síťové zásuvky.

I. Pravidelné čištění

Použijte měkkou utěrku namočenou v teplé vodě se saponátem. Nikdy nepoužívejte kovové škrabky, chemikálie, drsné materiály ani tvrdé kartáče k čištění spotřebiče.

II. Měsíční čištění tukových filtrů

DŮLEŽITÉ: Čištěním filtrů každý měsíc zabráníte riziku vzniku požáru. Filtr zachycuje tuk, kouř a prach... proto filtr přímo ovlivňuje efektivnost odsavače. Pokud jej nevyčistíte, zbytky tuku (hořlavé) se zachytí na filtru. Vyčistěte jej běžným mycím prostředkem na nádobí.

III. Roční čištění aktivního uhlíkového filtru

Pokud je odsavač v režimu cirkulace vzduchu (vzduch není odvětrávaný do exteriéru). Tento filtr zachycuje zápachy a musíte jej vyměnit nejméně jednou ročně v závislosti na frekvenci použití odsavače.

IV. Výměna žárovky

Vyjměte šrouby na skle, sejměte sklo odsavače. Najděte žárovku, kterou je nutné vyměnit.

Odpojte bod spojení žárovky a vyjměte žárovku a vodiče z odsavače. Důležité: nelze vyměnit žárovky jednotlivě, musíte vyměnit žárovky, držáky a vodiče jako celek. (LED osvětlení: MAX 1.5W).

Nasaďte náhradní žárovky, držák žárovek a vodiče stejným způsobem jako originál. Poté připojte připojovací bod vodičů.

Nasaďte skleněný díl odsavače a upevněte šrouby. Ujistěte se, že jsou šrouby pevně utažené.

Odstranění možných problémů

Závad	Přižina	Rešeni
Osvětlení svítí, ale ventilátor nefunguje.	Ventilátor je zablokovaný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisím technikem.
	Je poškozený motor.
Nefunguje osvětlení ani ventilátor.	Vypálená halogenová Žárovka.	Vyměnte Žárovku za novou.
	Volné elektrické pripojení.	Zkontrolujte prípojení.
Silné vibrate odsavače.	Ventilátor je poškozený.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisím technikem.
	Motor není správné upevněný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisím technikem.
	Jednotka není správně zavěšená na držák.	Sejměte odsavač a zkontrolujte, zda je držák ve správné pozici.
Nedostatečné odsávání.	Velká vzdálenost mezi odsavačem a varnou deskou.	Upravte vzdálenost na 65 - 75 cm.

Servis

Pokud nemůžete zjistit příčinu závady, spotřebič vypněte a kontaktujte servisní středisko.

Sériové číslo výrobku. Kde jej najdu?

Je důležité sdělit servisnímu středisku kód výrobku a sériové číslo (16 znakový kód začínající číslicí 3); můžete jej najít na záručním listě nebo na výrobním štítku umístěném na spotřebiči. Pomůže to zabránit zbytečným výjezdům techniků, čímž (a značně) ušetří s tím spojené náklady.

Informace pro uživatele k likvidaci elektrických

a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.
