Marque	Candy
Modèle	CCE60NX1
Type de produit	Hotte décorative murale, classe I
Largeur	60 cm
Profondeur	50 cm
Hauteur (cheminée)	De 60 à 110 cm réglable
Poids net	Environ 15 kg
Alimentation électrique	220-240 V, 50 Hz, raccordement à la terre obligatoire
Puissance du moteur	200 W
Éclairage	LED, max 1,5 W (non remplaçable individuellement)
Nombre de vitesses	3 vitesses + fonction booster (5 min)
Type d'évacuation	Évacuation externe (diamètre 150 mm) ou recyclage avec filtre à charbon
Filtre à graisse	Lavable au lave-vaisselle, à nettoyer tous les mois
Filtre à charbon actif	À remplacer annuellement (pour version recyclage)
Distance minimale au-dessus de la table de cuisson	60 cm (électrique) ou 75 cm (gaz)
Sécurité	Arrêt automatique en cas de surchauffe, protection contre les chocs électriques (classe I)
Niveau sonore	Environ 55 dB(A) (vitesse normale)
Accessoires fournis	Cheminée, supports, visserie, clapet anti-retour
Entretien courant	Nettoyage extérieur avec chiffon humide et détergent doux
Réparabilité	Pièces détachées disponibles (ampoule, filtres, moteur) ; intervention par un professionnel recommandée

FOIRE AUX QUESTIONS - CCE60NX1 CANDY

Quelle est la distance idéale entre la hotte et la table de cuisson ?

Pour un fonctionnement optimal, installez la hotte à une distance de 60 à 75 cm au-dessus de la table de cuisson. Respectez 60 cm pour les cuisinières électriques et 75 cm pour les cuisinières à gaz.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé tous les mois. Retirez-le et lavez-le au lave-vaisselle ou à la main avec un détergent doux. Un filtre encrassé peut réduire la puissance d'aspiration et présenter un risque d'incendie.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les ans si la hotte fonctionne en mode recyclage (sans évacuation extérieure). Il n'est pas lavable.

Comment remplacer l'ampoule LED de la hotte ?

Débranchez la hotte, retirez les vis de la plaque en verre, puis débranchez le connecteur. Les ampoules LED ne sont pas remplaçables individuellement : vous devez remplacer l'ensemble ampoule + douille + câble (LED max 1,5 W). Remontez en sens inverse.

Pourquoi ma hotte vibre-t-elle fortement ?

Les vibrations peuvent être causées par une turbine de ventilateur coincée ou un moteur mal fixé. Vérifiez aussi que la hotte est correctement fixée au support mural. Si le problème persiste, faites appel à un professionnel.

Comment activer la fonction booster ?

La fonction booster s'active en appuyant sur la touche dédiée (vitesse + ou touche 4 selon le modèle). Elle augmente la vitesse au maximum pendant 5 minutes, puis revient à la vitesse précédente.

Que faire si la hotte ne s'allume pas du tout ?

Vérifiez d'abord que le cordon d'alimentation est correctement branché. Si l'éclairage fonctionne mais pas le moteur, la turbine est peut-être bloquée ou le moteur est endommagé. Contactez le service après-vente.

Puis-je utiliser la hotte au-dessus d'une cuisinière à gaz ?

Oui, mais respectez une distance minimale de 75 cm entre la hotte et les brûleurs. La hotte n'est pas conçue pour être installée au-dessus d'une table de cuisson de plus de 4 foyers.

Comment installer la hotte en mode recyclage ?

Si vous n'avez pas d'évacuation extérieure, l'installation est la même qu'en mode évacuation, mais vous devez ajouter des filtres à charbon actif (non fournis). Le conduit d'évacuation n'est pas nécessaire.

Où trouver le numéro de série de la hotte ?

Le numéro de série (16 chiffres commençant par 3) se trouve sur le certificat de garantie ou sur une étiquette apposée sur l'appareil. Il est nécessaire pour toute demande de service après-vente.

MODE D'EMPLOI CCE60NX1 CANDY

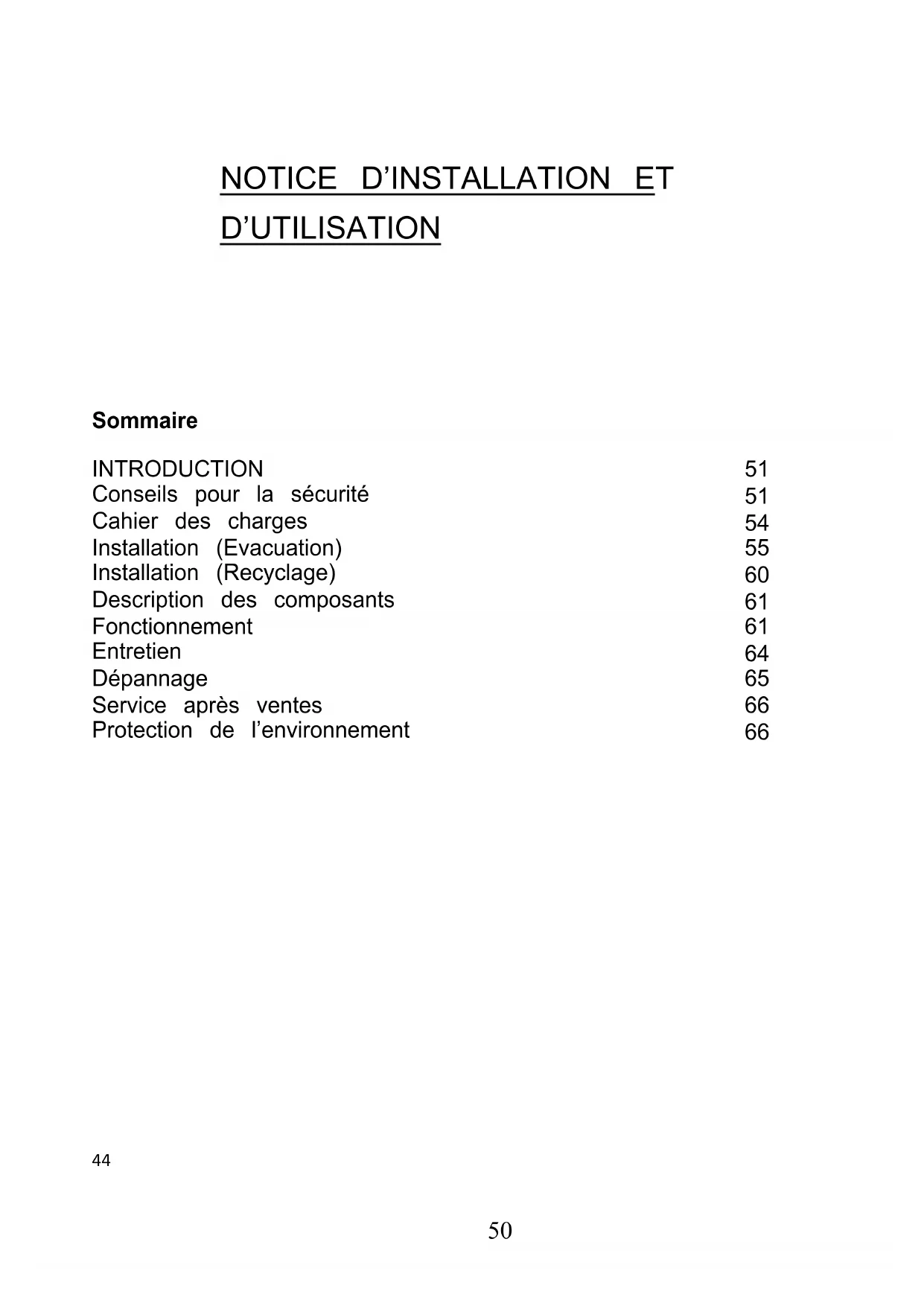

INTRODUCTION 51 Conseils pour la sécurité 51 Cahier des charges 54 Installation (Évacuation) 55 Installation (Recyclage) 60 Description des composants 61 Fonctionnement 61 Entretien 64 Dépannage 65 Service après-vente 66 Protection de l'environnement 66

Introduction

Merci d'avoir choisi cette hotte.

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions nécessaires relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design éprouvé. Équipée d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, elle fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un contrôle à graisse et un montage facile.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'appareil.
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités.
• La hotte et ses filtres doivent être nettoyés régulièrement pour garantir un bon état de fonctionnement.
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d'empêcher tout risque d'incendie.
• Merci de garder une ventilation dans la cuisine.
• Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.
• Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles.
• L'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles.
• La réglementation concernant le rejet de l'air doit être satisfaite.
• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance de l'utilisation du produit, à moins qu'elles ne soient surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas faire flamber sous la hotte.
• La hotte n'est pas destinée à être installée au-dessus d'une place de cuisson ayant plus de quatre foyers de cuisson.

Risque de choc électrique.

• Cette hotte ne peut être branchée que sur une prise reliée à la terre. En cas de doute, demandez conseil à un ingénieur qualifié.
• Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

La lampe utilisée dans ce produit ne convient pas pour l'éclairage d'une pièce.

Le but de cette lampe est de fournir un éclairage pour l'utilisation du produit.

Installation électrique.

Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher l'alimentation secteur, assurez-vous que la tension correspond à la tension indiquée sur la plaque signalétique.

Connexion directe.

L'installateur doit s'assurer que le bon raccordement électrique a été fait et qu'il est conforme au schéma de câblage.

Vérifiez régulièrement le cordon d'alimentation.

Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial ou un assemblage disponible auprès du fabricant ou de son agent de service.

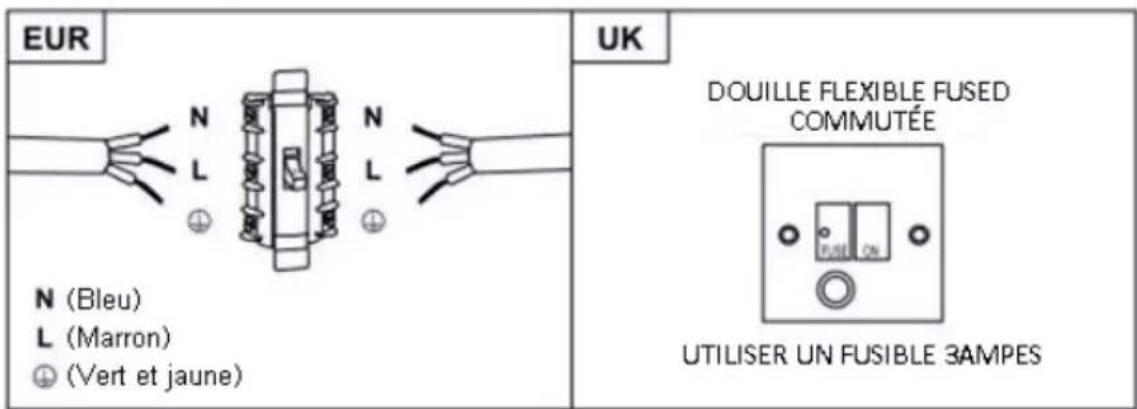

ATTENTION : Cet appareil est de classe I et DOIT être mis à la terre.

Cet appareil est fourni avec un câble secteur à 3 conducteurs coloré comme suit :

Marron = L ou Phase

Bleu = N ou Neutre

Vert et jaune = E ou Terre

Le fusible doit être évalué à 3 ampères.

Liste des accessoires pour l'installation

Caractérisques	Visuels	Qty
Base		1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée bass		1
Support de la cheminée haut		1
Fixation murale		1
φ8 chevilles φ8×φ6 blanches		9
Vis ST4.0×30		9
φ7.2 Vis ST4.0×8		2

Installation (évacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra être installée comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible et non inflammable avec un diamètre intérieur de 150 mm).

1. Avant l'installation, éteindre et débrancher l'appareil.

1. La hotte doit être placée à une distance comprise entre 60 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

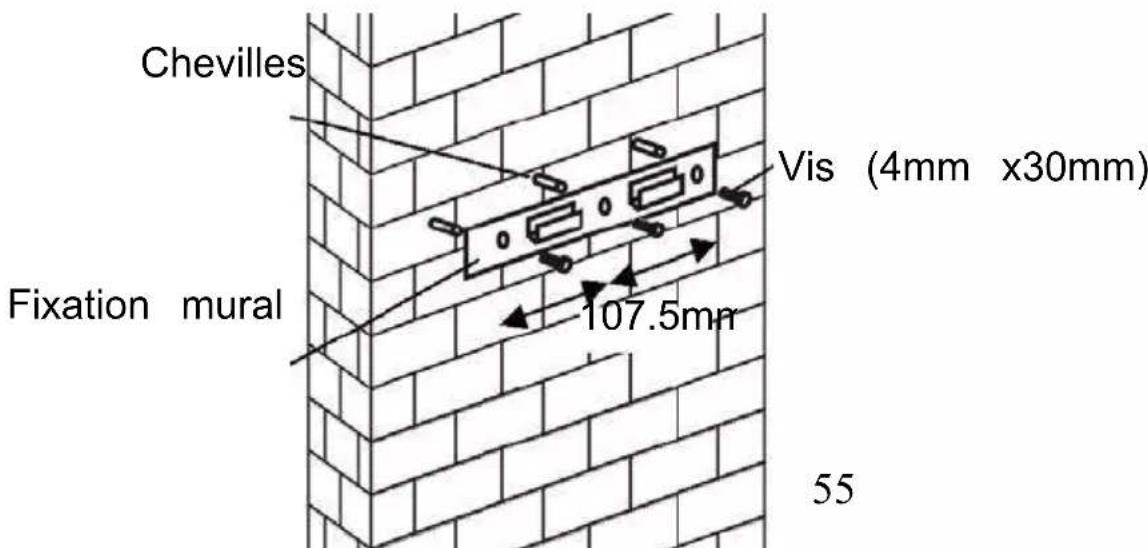

1. Percer 3 trous de 8 mm pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.

Pour panneau incliné Modèle

• besoin de forer 2 × 8 mm trous supplémentaires et vis de fixation et bouchons avant l'installation.

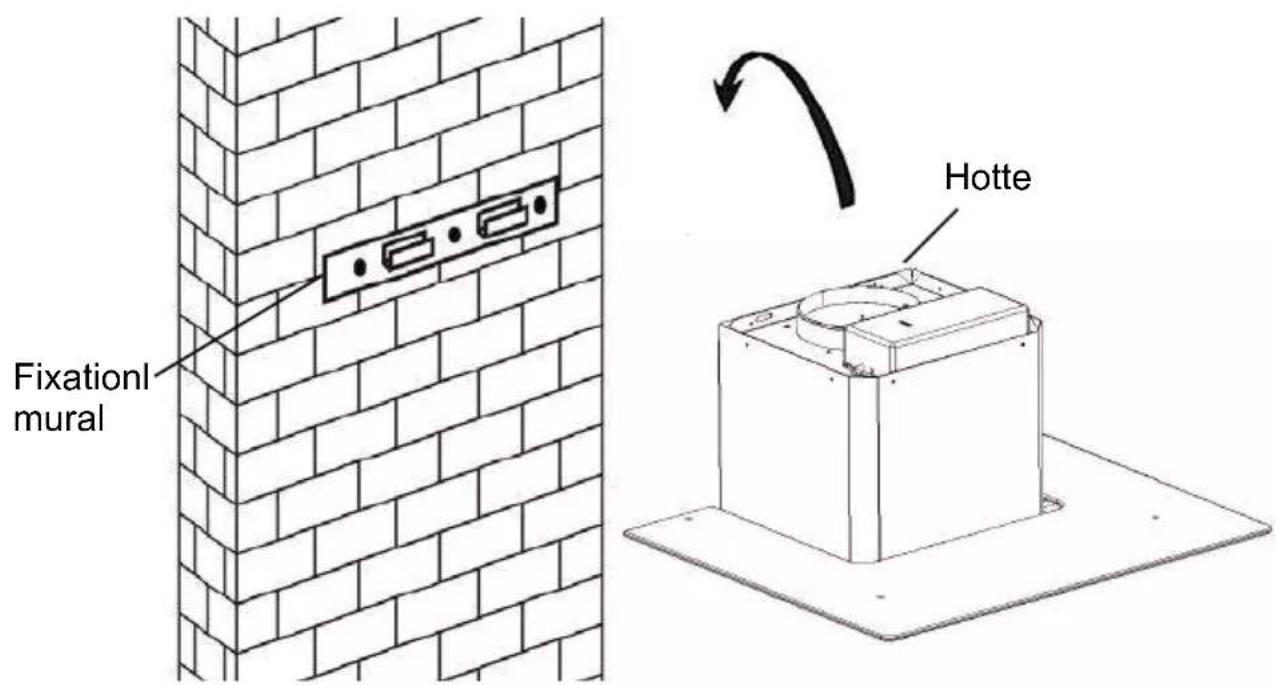

1. Soulever la hotte et la fixer sur la fixation murale.

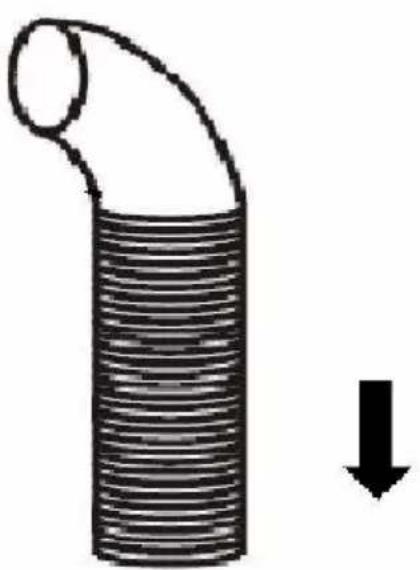

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau d'évacuation est à fixer sur le clapet anti-retour comme indiqué ci-dessous.

Tuyau d'évacuation

Hotte

6.

i. Placer correctement le verre sur le dessus de la hotte. ii. Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre ne se brise, il est recommandé de ne pas serrer les vis trop fortement.

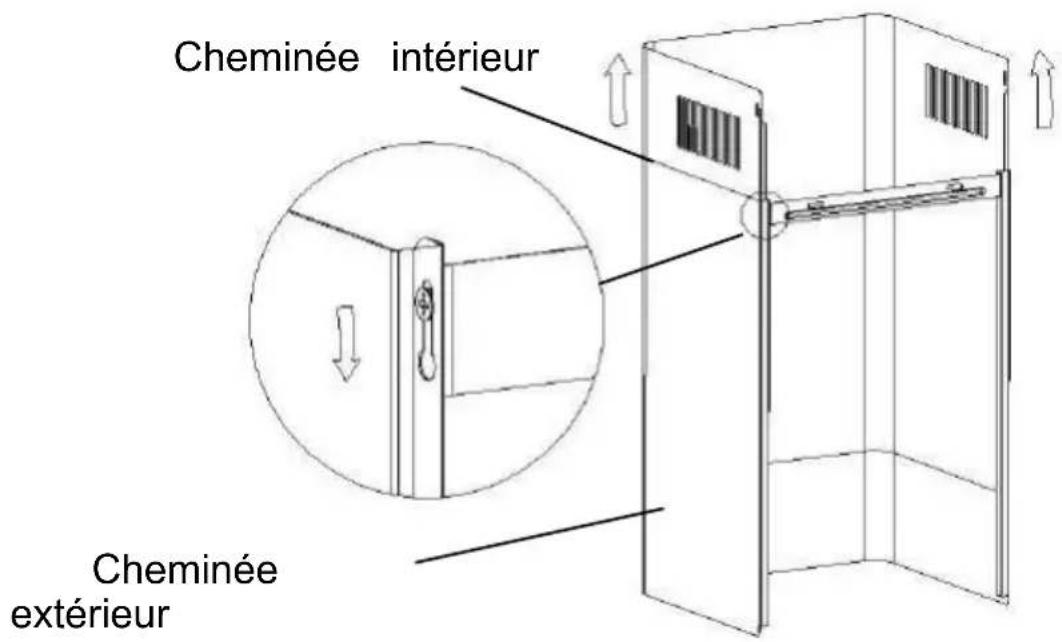

i. Mettre la cheminée intérieure dans la cheminée extérieure. Puis, faire glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la hauteur souhaitée.

ii. Faire glisser la cheminée pour ajuster la hauteur de la cheminée. Quand la hauteur souhaitée est atteinte, puis accrocher le support de fixation avec les vis comme sur la photo ci-dessous.

8.

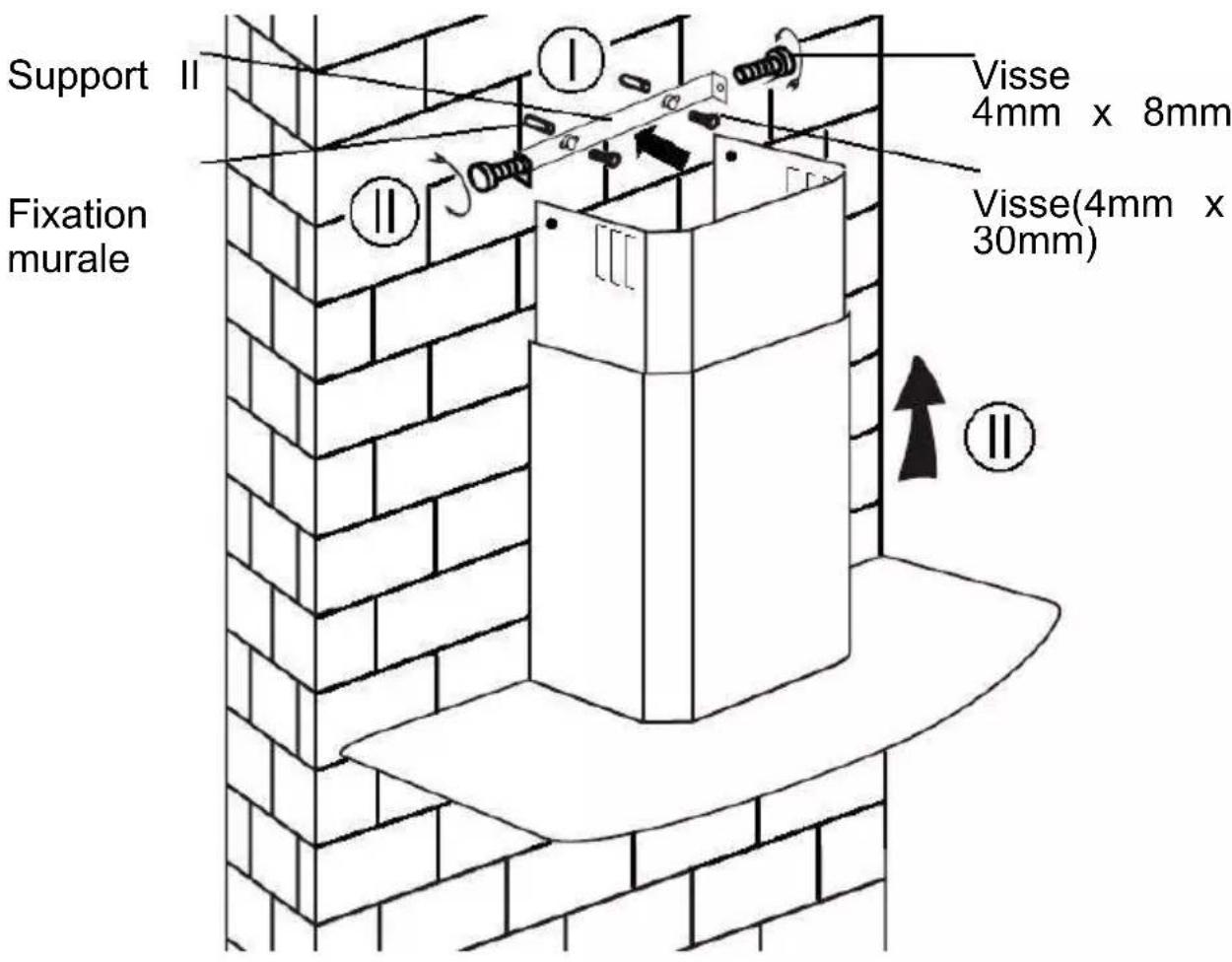

1. Percez deux trous de 8 mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux vis adaptées. 2. Assemblez la hotte sur le support et fixez-la avec deux vis.

Installation (en recyclage)

Installation (en recyclage)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe ».

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installer le filtre à charbon actif, retirez dans un premier temps le filtre à graisse. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Faites de même de l'autre côté.

Enclenché

NOTE :

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration est basse.

Description du bandeau de commande

CONFIGURATION 1

Utilisation

Bouton 1

Le bouton est avec indicateur rétro-éclairé. Quand vous appuyez sur le bouton, le rétroéclairage s'allume et le ventilateur s'allume à basse vitesse. Appuyez de nouveau pour éteindre le ventilateur.

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton 2

Le bouton est avec indicateur rétro-éclairé. Quand vous appuyez sur le bouton, le rétroéclairage s'allume et le ventilateur s'allume à vitesse moyenne. Appuyez de nouveau pour éteindre le ventilateur.

Cette vitesse est idéale pour une cuisson standard.

Bouton 3

Le bouton est avec indicateur rétro-éclairé. Quand vous appuyez sur le bouton, le rétroéclairage s'allume et le ventilateur s'allume à haute vitesse. Appuyez de nouveau pour éteindre le ventilateur.

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton d'éclairage

CONFIGURATION 2

Utilisation

Bouton Arrêt O

Il est utilisé pour éteindre le ventilateur.

Bouton vitesse minimale 1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton d'éclairage

CONFIGURATION 3

①

-

+

Bouton Marche / Arrêt

Il est utilisé pour allumer / éteindre le ventilateur

Bouton d'augmentation de la vitesse

Pour augmenter la vitesse du ventilateur

Bouton de diminution de la vitesse

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur la touche 4, entrez dans la vitesse la plus élevée pendant que le capot est en service et il augmente la vitesse pendant 5 minutes, avant de ralentir à nouveau.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon deux humide avec un produit nettoyant. N'utilisez jamais de pinceau, de grattoir, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

1. Nettoyage mensuel pour le filtre à graisse

Important : nettoyer le filtre à graisse tous les mois évite des risques d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables)

peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

1. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

1. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de la hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte. Important : il est impossible de replacer les ampoules

individuelles, il faut donc se procurer les ampoules, les douilles

et le câble en même temps. (LEDs : Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le câble d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les vis sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modèle
	Cordon d'alimentatio débranché	Rebranche le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée sur le support	Décrochez l'appareil et vérifie l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop élevé	Ajustez la hauteur entre 65-°cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez l'appareil et contactez le service consommateurs.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garantie ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est produit conformément à la directive européenne 2012/19/EU concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait été réalisé en conformité avec les normes en vigueur contribue à prévenir toute conséquence nuisible pour l'environnement et la santé ; la simple mise au rebut de cet appareil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un déchet ménager ; il doit être remis à un centre de collecte chargé du recyclage des équipements électriques et électroniques.

Pour obtenir de plus amples détails au sujet du traitement, de l'élimination et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
